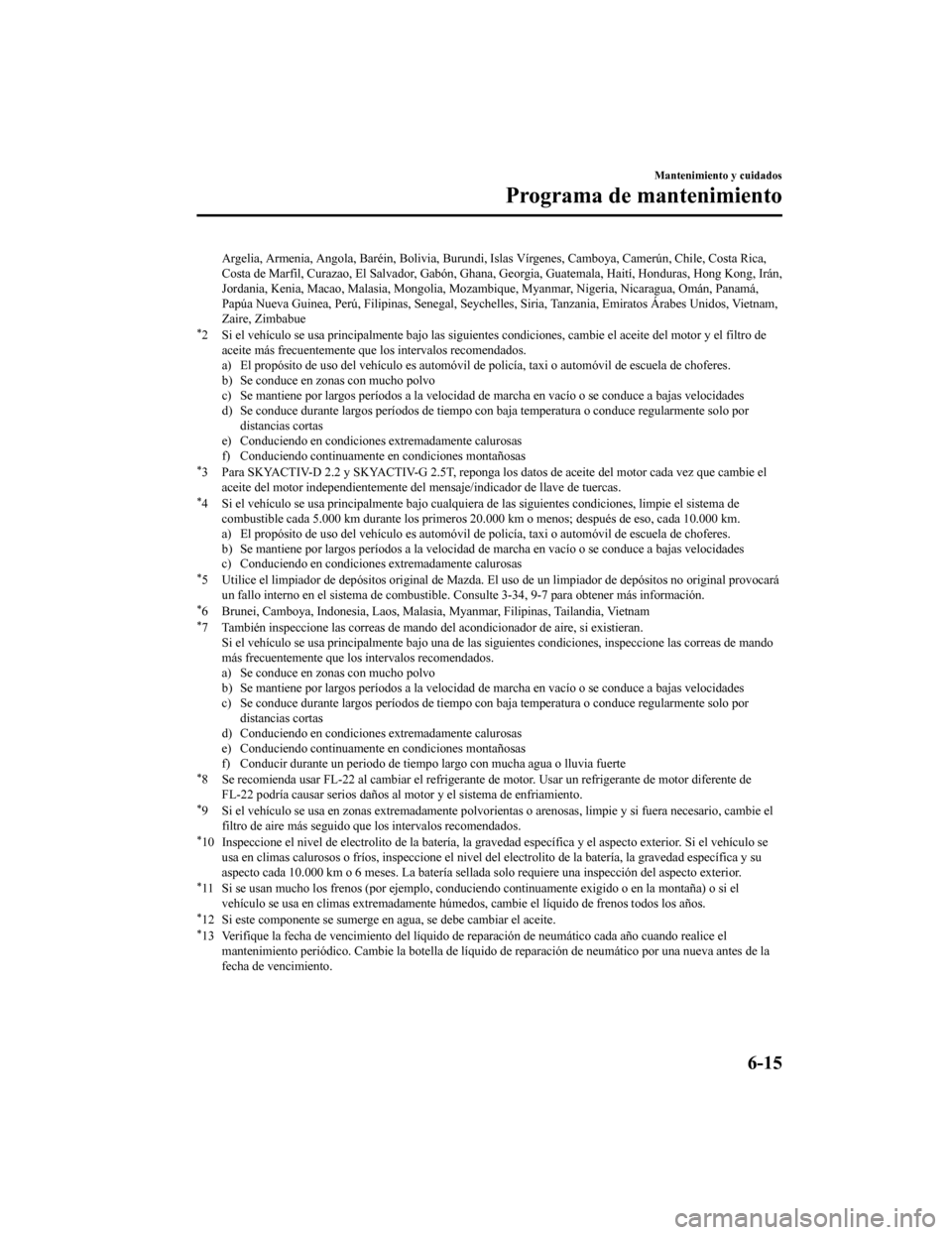

MAZDA MODEL CX-5 2020 Manual del propietario (in Spanish)

Argelia, Armenia, Angola, Baréin, Bolivia, Burundi, Islas Vírgenes, Camboya, Camerún, Chile, Costa Rica,
Costa de Marfil, Curazao, El Salvador, Gabón, Ghana, Ge orgia, Guatemala, Haití, Honduras, Hong Kong, Irán,
Jordania, Kenia, Macao, Malasia, Mongolia, Mozambi que, Myanmar, Nigeria, Nicaragua, Omán, Panamá,
Papúa Nueva Guinea, Perú, Filipinas, Senegal, Seychelles, Siria, Tanzania, Emiratos Árabes Unidos, Vietnam,
Zaire, Zimbabue
*2 Si el vehículo se usa principalmente bajo las siguiente s condiciones, cambie el aceite del motor y el filtro de
aceite más frecuentemente que los intervalos recomendados.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*3 Para SKYACTIV-D 2.2 y SKYACTIV-G 2.5T, reponga lo s datos de aceite del motor cada vez que cambie el
aceite del motor independientemente del me nsaje/indicador de llave de tuercas.
*4 Si el vehículo se usa principalmente bajo cualquie ra de las siguientes condiciones, limpie el sistema de
combustible cada 5.000 km durante los primeros 20 .000 km o menos; después de eso, cada 10.000 km.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Conduciendo en condiciones extremadamente calurosas
*5 Utilice el limpiador de depósitos original de Mazda. El uso de un limpiador de depósitos no original provocará
un fallo interno en el sistema de combustible. Consulte 3-34, 9-7 para obtener más información.
*6 Brunei, Camboya, Indonesia, Laos, Malasia, Myanmar, Filipinas, Tailandia, Vietnam*7 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo una de las siguientes condiciones, inspecc ione las correas de mando
más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
f) Conducir durante un periodo de tiempo largo con mucha agua o lluvia fuerte
*8 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de
FL-22 podría causar serios daños al motor y el sistema de enfriamiento.
*9 Si el vehículo se usa en zonas extremadamente polvor ientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*10 Inspeccione el nivel de electrolito de la batería, la gr avedad específica y el aspecto exterior. Si el vehículo se
usa en climas calurosos o fríos, inspec cione el nivel del electrolito de la batería, la gravedad específica y su
aspecto cada 10.000 km o 6 meses. La batería sellada solo requiere una inspección del aspecto exterior.
*11 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el vehículo se usa en climas extremadamente húmedos , cambie el líquido de frenos todos los años.
*12 Si este componente se sumerge en agua, se debe cambiar el aceite.*13 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
Mantenimiento y cuidados
Programa de mantenimiento
6-15
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

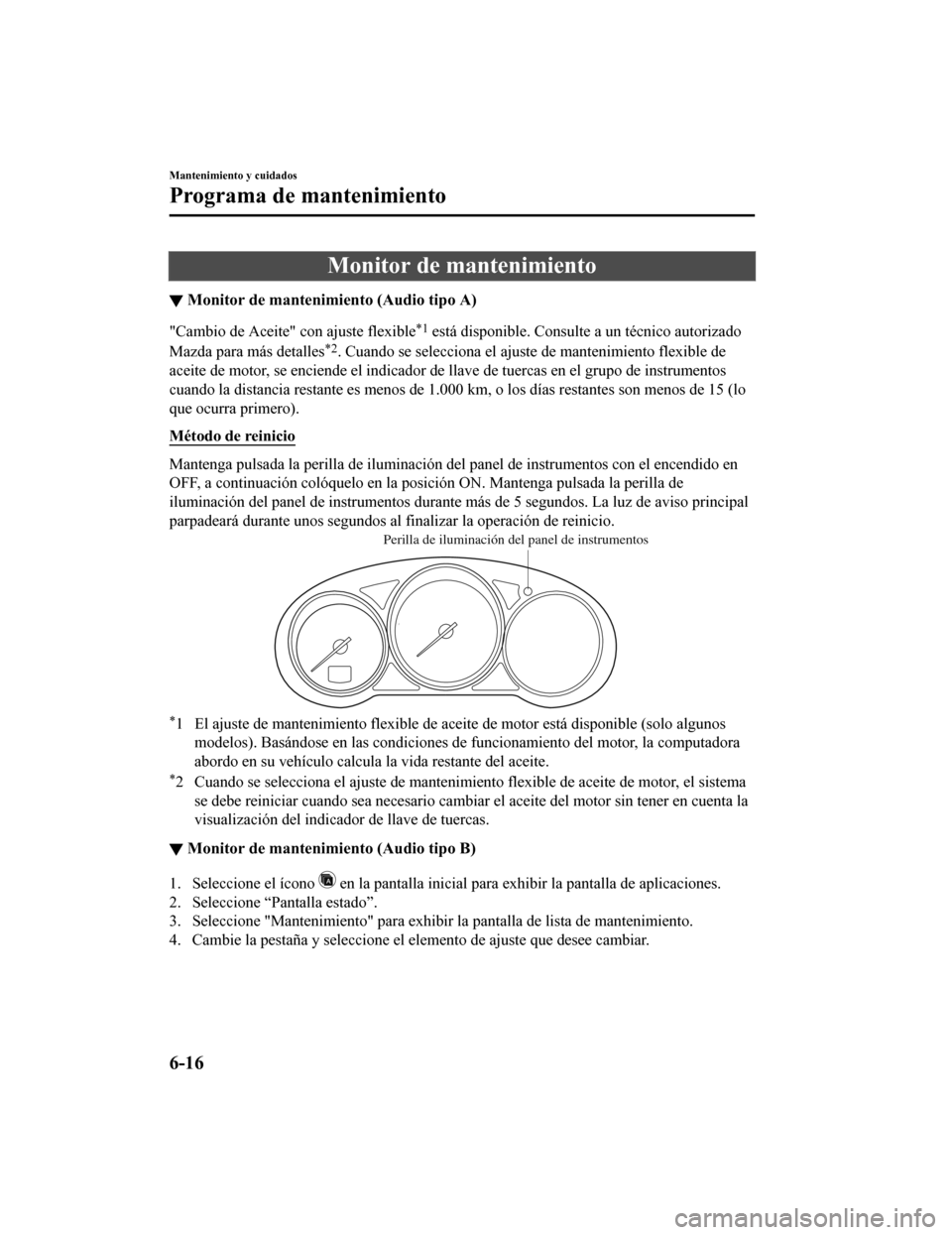

Monitor de mantenimiento
▼Monitor de mantenimiento (Audio tipo A)
"Cambio de Aceite" con ajuste flexible*1 está disponible. Consulte a un técnico autorizado
Mazda para más detalles
*2. Cuando se selecciona el ajuste de mantenimiento flexible de
aceite de motor, se enciende el indicador de llave de tuercas en el grupo de instrumentos
cuando la distancia restante es menos de 1.000 km, o los días restantes son menos de 15 (lo
que ocurra primero).
Método de reinicio
Mantenga pulsada la perilla de iluminación del panel de instrumentos con el encendido en
OFF, a continuación colóquelo en la posición ON. Mantenga pulsada la perilla de
iluminación del panel de instrumentos durante más de 5 segundos. La luz de aviso principal
parpadeará durante unos segundos al finalizar la operación de reinicio.
Perilla de iluminación del panel de instrumentos
*1 El ajuste de mantenimiento flexible de aceite de motor está disponible (solo algunos
modelos). Basándose en las condiciones de f uncionamiento del motor, la computadora
abordo en su vehículo calcula la vida restante del aceite.
*2 Cuando se selecciona el ajuste de mantenimie nto flexible de aceite de motor, el sistema
se debe reiniciar cuando sea necesario cambiar el aceite del motor sin tener en cuenta la
visualización del indicador de llave de tuercas.
▼ Monitor de mantenimiento (Audio tipo B)
1. Seleccione el ícono en la pantalla inicial para e
xhibir la pantalla de aplicaciones.
2. Seleccione “Pantalla estado”.
3. Seleccione "Mantenimiento" para exhibir la pantalla de lista de mantenimiento.
4. Cambie la pestaña y seleccione el elemento de ajuste que desee cambiar.
Mantenimiento y cuidados
Programa de mantenimiento
6-16
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

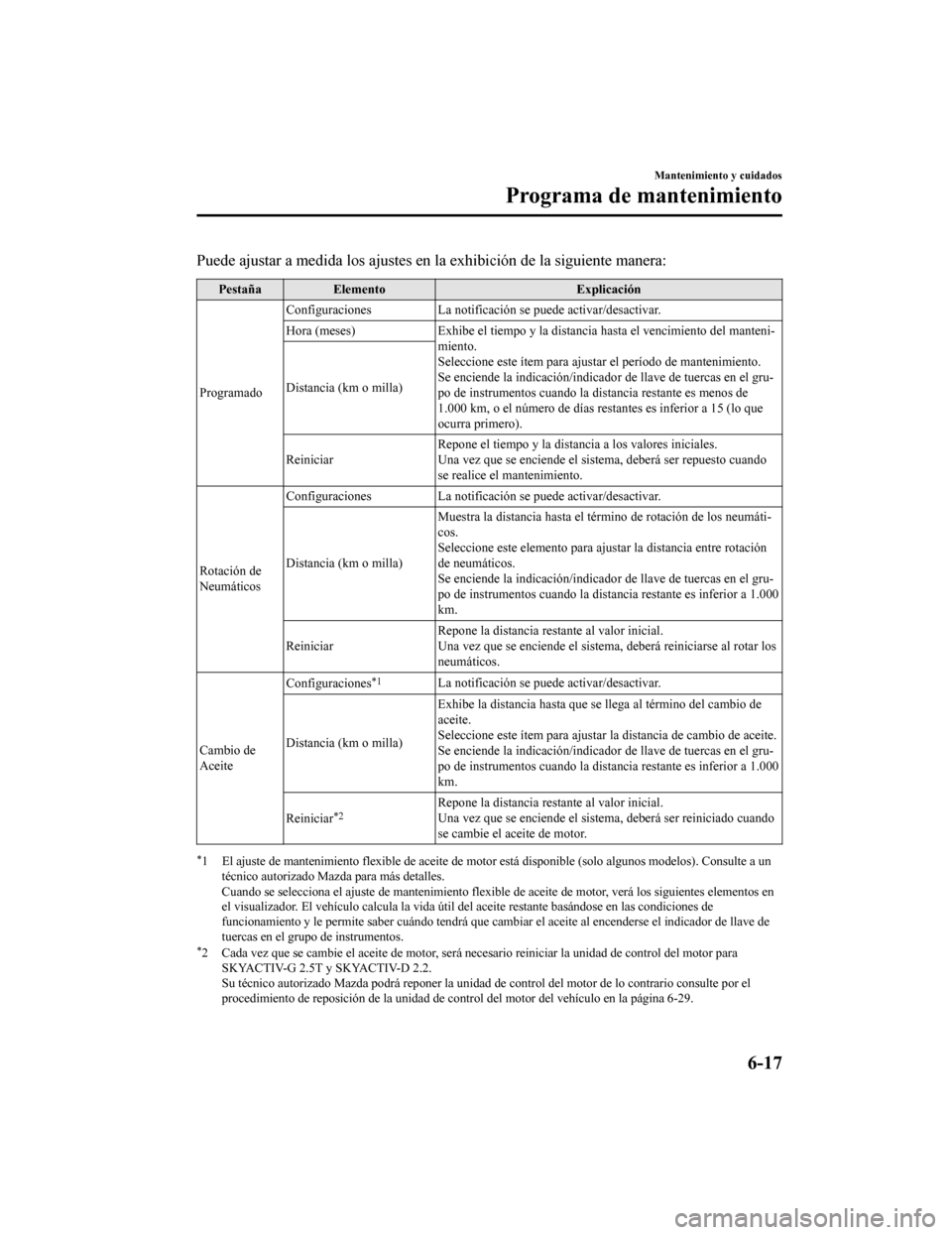

Puede ajustar a medida los ajustes en la exhibición de la siguiente manera:
PestañaElemento Explicación
Programado Configuraciones
La notificación se puede activar/desactivar.
Hora (meses) Exhibe el tiempo y la distancia hasta el vencimiento del manteni-
miento.
Seleccione este ítem para ajustar el período de mantenimiento.
Se enciende la indicación/indicador de llave de tuercas en el gru-
po de instrumentos cuando la distancia restante es menos de
1.000 km, o el número de días restantes es inferior a 15 (lo que
ocurra primero).
Distancia (km o milla)
Reiniciar
Repone el tiempo y la distancia a los valores iniciales.
Una vez que se enciende el sistema, deberá ser repuesto cuando
se realice el mantenimiento.
Rotación de
Neumáticos Configuraciones
La notificación se puede activar/desactivar.
Distancia (km o milla) Muestra la distancia hasta el término de rotación de los neumáti-
cos.
Seleccione este elemento para aj
ustar la distancia entre rotación
de neumáticos.
Se enciende la indicación/indicador de llave de tuercas en el gru-
po de instrumentos cuando la distan cia restante es inferior a 1.000
km.
Reiniciar Repone la distancia restante al valor inicial.
Una vez que se enciende el sistema,
deberá reiniciarse al rotar los
neumáticos.
Cambio de
Aceite Configuraciones
*1La notificación se puede activar/desactivar.
Distancia (km o milla) Exhibe la distancia hasta que se llega al término del cambio de
aceite.
Seleccione este ítem para ajustar la distancia de cambio de aceite.
Se enciende la indicación/indicador
de llave de tuercas en el gru-
po de instrumentos cuando la distan cia restante es inferior a 1.000
km.
Reiniciar
*2Repone la distancia restante al valor inicial.
Una vez que se enciende el sistem a, deberá ser reiniciado cuando
se cambie el aceite de motor.
*1 El ajuste de mantenimiento flexible de aceite de motor está disponible (solo algunos modelos). Consulte a un
técnico autorizado Mazda para más detalles.
Cuando se selecciona el ajuste de mantenimiento flexib le de aceite de motor, verá los siguientes elementos en
el visualizador. El vehículo calcula la vida útil del aceite restante basándose en las condiciones de
funcionamiento y le permite saber cuándo tendrá que camb iar el aceite al encenderse el indicador de llave de
tuercas en el grupo de instrumentos.
*2 Cada vez que se cambie el aceite de motor, será necesario reiniciar la unidad de control del motor para
SKYACTIV-G 2.5T y SKYACTIV-D 2.2.
Su técnico autorizado Mazda podrá reponer la unidad de control del motor de lo contrario consulte por el
procedimiento de reposición de la unidad de control del motor del vehículo en la página 6-29.
Mantenimiento y cuidados
Programa de mantenimiento
6-17
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

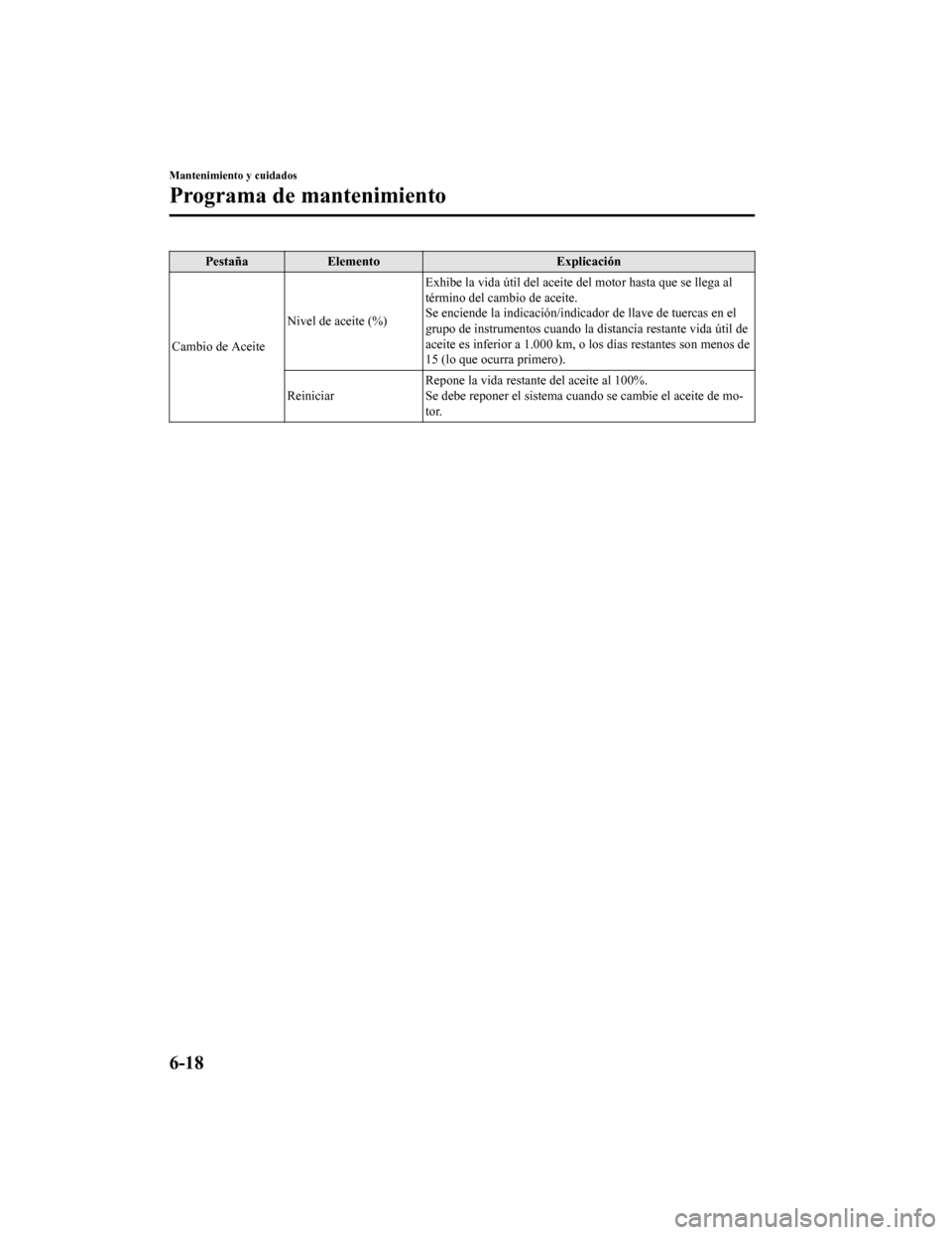

PestañaElemento Explicación
Cambio de Aceite Nivel de aceite (%) Exhibe la vida útil del aceite del motor hasta que se llega al
término del cambio de aceite.
Se enciende la indicación/indicador de llave de tuercas en el
grupo de instrumentos cuando la distancia restante vida útil de
aceite es inferior a 1.000 km, o los días restantes son menos de
15 (lo que ocurra primero).
Reiniciar Repone la vida restan
te del aceite al 100%.
Se debe reponer el sistema cuando se cambie el aceite de mo-
tor.
Mantenimiento y cuidados
Programa de mantenimiento
6-18
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

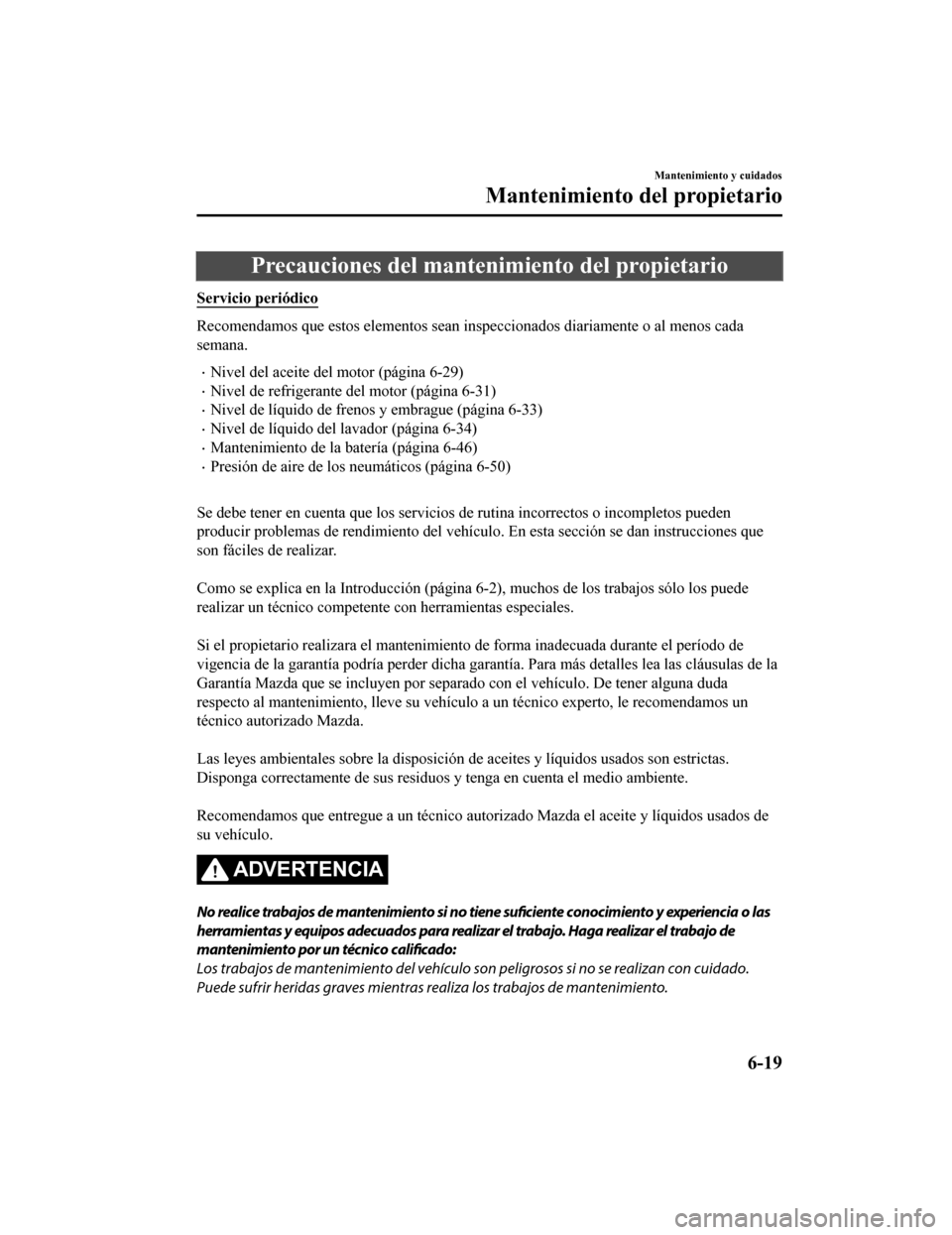

Precauciones del mantenimiento del propietario
Servicio periódico
Recomendamos que estos elementos sean inspeccionados diariamente o al menos cada
semana.
Nivel del aceite del motor (página 6-29)
Nivel de refrigerante del motor (página 6-31)
Nivel de líquido de frenos y embrague (página 6-33)
Nivel de líquido del lavador (página 6-34)
Mantenimiento de la batería (página 6-46)
Presión de aire de los neumáticos (página 6-50)

Se debe tener en cuenta que los servicio s de rutina incorrectos o incompletos pueden
producir problemas de rendimiento del vehículo. En esta sección se dan instrucciones que
son fáciles de realizar.

Como se explica en la Introducción (página 6-2), muchos de los trabajos sólo los puede
realizar un técnico competente con herramientas especiales.

Si el propietario realizara el mantenimiento de forma inadecuada durante el período de
vigencia de la garantía podría perder dicha garantía. Para más detalles lea las cláusulas de la
Garantía Mazda que se incluyen por separado con el vehículo. De tener alguna duda
respecto al mantenimiento, lleve su vehícu lo a un técnico experto, le recomendamos un
técnico autorizado Mazda.

Las leyes ambientales sobre la disposición de aceites y líquidos usados son estrictas.
Disponga correctamente de sus residuos y tenga en cuenta el medio ambiente.

Recomendamos que entregue a un técnico autorizado Mazda el aceite y líquidos usados de
su vehículo.
ADVERTENCIA
No realice trabajos de mantenimiento si no tiene suficiente conocimiento y experiencia o las
herramientas y equipos adecuados para realizar el trabajo. Haga realizar el trabajo de
mantenimiento por un técnico calificado:
Los trabajos de mantenimiento del vehículo so n peligrosos si no se realizan con cuidado.
Puede sufrir heridas graves mientras realiza los trabajos de mantenimiento.
Mantenimiento y cuidados
Mantenimiento del propietario
6-19
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

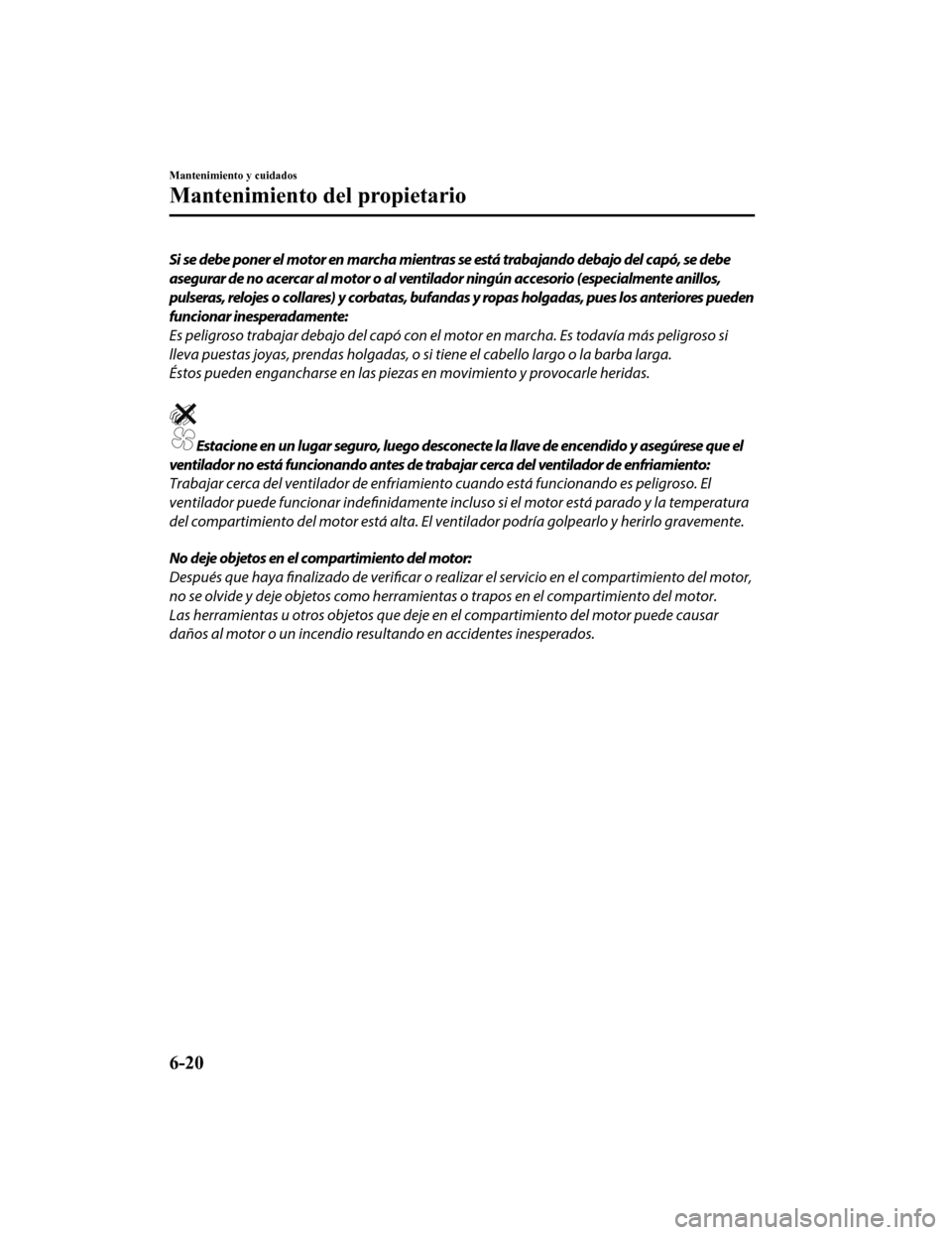

Si se debe poner el motor en marcha mientras se está trabajando debajo del capó, se debe
asegurar de no acercar al motor o al ventilador ningún accesorio (especialmente anillos,
pulseras, relojes o collares) y corbatas, bufandas y ropas holgadas, pues los anteriores pueden
funcionar inesperadamente:
Es peligroso trabajar debajo del capó con el motor en marcha. Es todavía más peligroso si
lleva puestas joyas, prendas holgadas, o si tiene el cabello largo o la barba larga.
Éstos pueden engancharse en las piezas en movimiento y provocarle heridas.
Estacione en un lugar seguro, luego desconecte la llave de encendido y asegúrese que el
ventilador no está funcionando antes de trabajar cerca del ventilador de enfriamiento:
Trabajar cerca del ventilador de enfriamiento cuando está funcionando es peligroso. El
ventilador puede funcionar indefinidamente incluso si el motor está parado y la temperatura
del compartimiento del motor está alta. El ve ntilador podría golpearlo y herirlo gravemente.
No deje objetos en el compartimiento del motor:
Después que haya finalizado de verificar o realizar el servicio en el compartimiento del motor,
no se olvide y deje objetos como herramientas o trapos en el compartimiento del motor.
Las herramientas u otros objetos que deje en el compartimiento del motor puede causar
daños al motor o un incendio resultando en accidentes inesperados.
Mantenimiento y cuidados
Mantenimiento del propietario
6-20
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

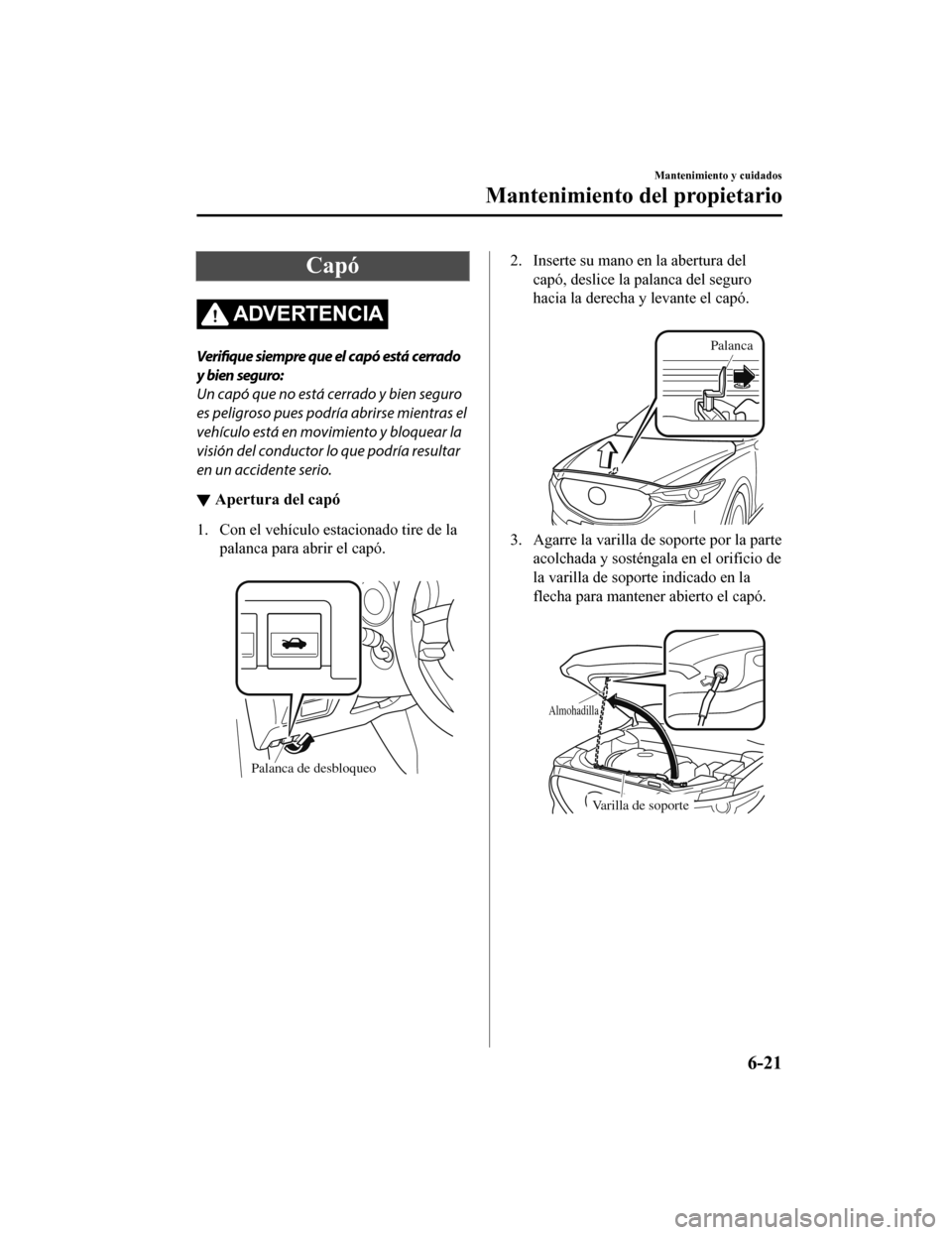

Capó
ADVERTENCIA
Verifique siempre que el capó está cerrado
y bien seguro:
Un capó que no está cerrado y bien seguro
es peligroso pues podría abrirse mientras el
vehículo está en movimiento y bloquear la
visión del conductor lo que podría resultar
en un accidente serio.
▼ Apertura del capó
1. Con el vehículo estacionado tire de la
palanca para abrir el capó.

Palanca de desbloqueo
2. Inserte su mano en la abertura del
capó, deslice la palanca del seguro
hacia la derecha y levante el capó.

Palanca
3. Agarre la varilla de soporte por la parteacolchada y sosténgala en el orificio de
la varilla de soporte indicado en la
flecha para mantener abierto el capó.

Almohadilla
Varilla de soporte
Mantenimiento y cuidados
Mantenimiento del propietario
6-21
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

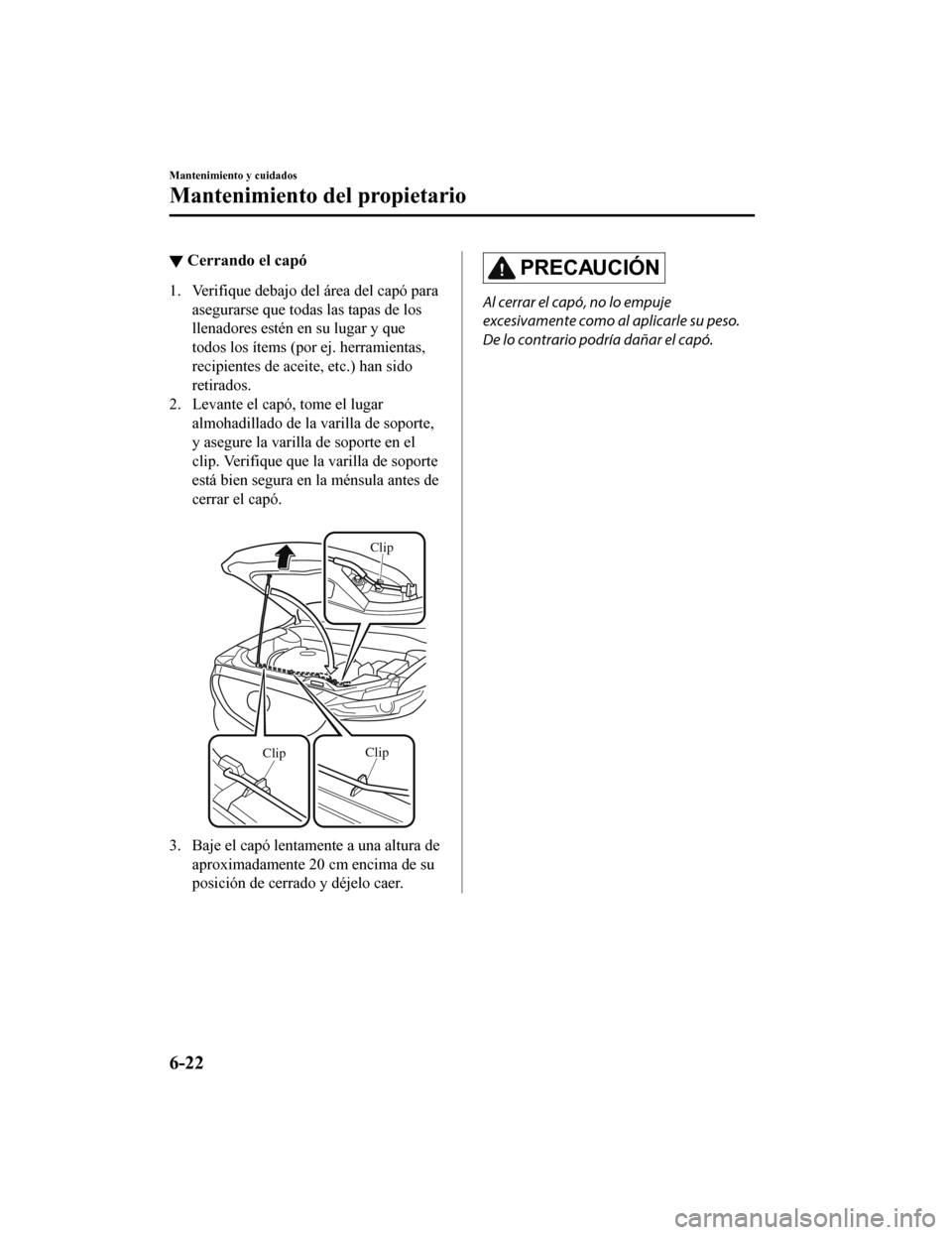

▼Cerrando el capó
1. Verifique debajo del área del capó para
asegurarse que todas las tapas de los
llenadores estén en su lugar y que
todos los ítems (por ej. herramientas,
recipientes de aceite, etc.) han sido
retirados.
2. Levante el capó, tome el lugar almohadillado de la varilla de soporte,
y asegure la varilla de soporte en el
clip. Verifique que la varilla de soporte
está bien segura en la ménsula antes de
cerrar el capó.

Clip ClipClip
3. Baje el capó lentamente a una altura de
aproximadamente 20 cm encima de su
posición de cerrado y déjelo caer.
PRECAUCIÓN
Al cerrar el capó, no lo empuje
excesivamente como al aplicarle su peso.
De lo contrario podría dañar el capó.
Mantenimiento y cuidados
Mantenimiento del propietario
6-22
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

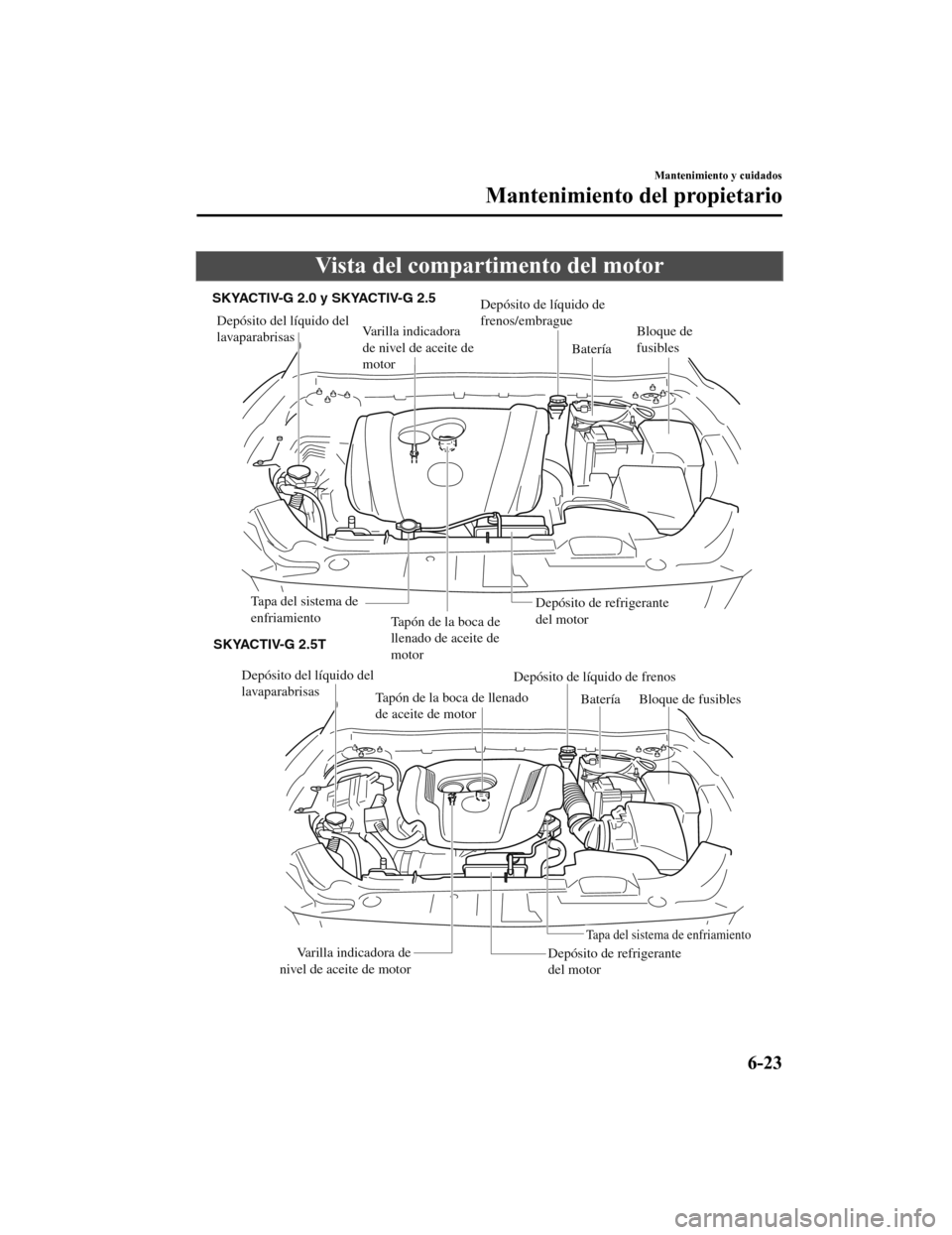

Vista del compartimento del motor
Depósito del líquido del
lavaparabrisasTapón de la boca de
llenado de aceite de
motorDepósito de líquido de
frenos/embrague
Varilla indicadora
de nivel de aceite de
motor BateríaBloque de
fusibles
Tapa del sistema de
enfriamiento
Depósito de refrigerante
del motor
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
Depósito del líquido del
lavaparabrisas
Tapón de la boca de llenado
de aceite de motor
Varilla indicadora de
nivel de aceite de motor BateríaBloque de fusibles
Tapa del sistema de enfriamiento
Depósito de refrigerante
del motor
SKYACTIV-G 2.5T
Depósito de líquido de frenos

Mantenimiento y cuidados
Mantenimiento del propietario
6-23
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

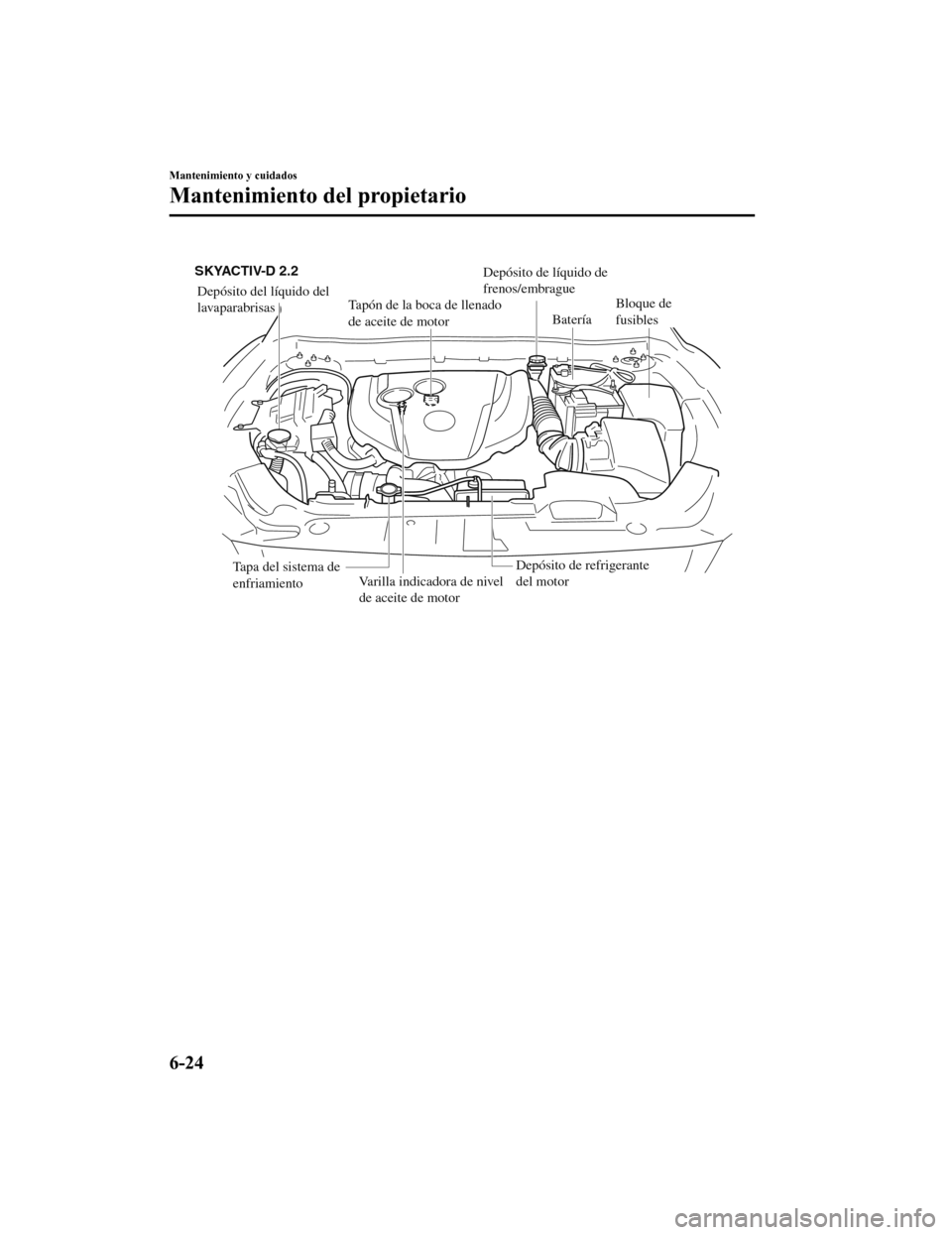

Depósito del líquido del
lavaparabrisasTapón de la boca de llenado
de aceite de motorVarilla indicadora de nivel
de aceite de motor Batería
Tapa del sistema de
enfriamiento
Depósito de refrigerante
del motor
SKYACTIV-D 2.2
Depósito de líquido de
frenos/embrague
Bloque de
fusibles
Mantenimiento y cuidados
Mantenimiento del propietario
6-24
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
