MAZDA MODEL CX-5 2020 Manual del propietario (in Spanish)

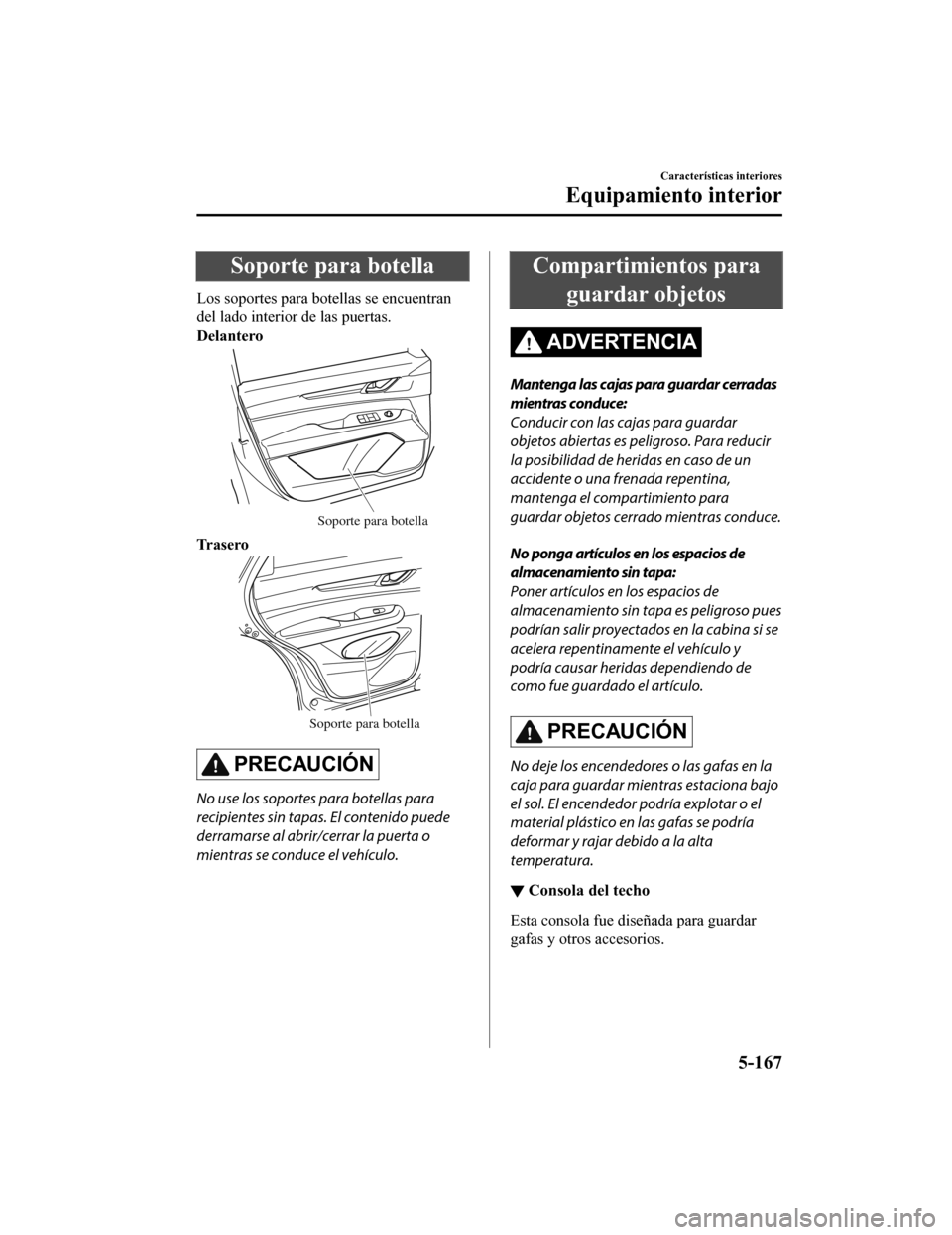

Soporte para botella
Los soportes para botellas se encuentran
del lado interior de las puertas.
Delantero
Soporte para botella
Tr a s e r o
Soporte para botella
PRECAUCIÓN
No use los soportes para botellas para
recipientes sin tapas. El contenido puede
derramarse al abrir/cerrar la puerta o
mientras se conduce el vehículo.
Compartimientos para
guardar objetos
ADVERTENCIA
Mantenga las cajas para guardar cerradas
mientras conduce:
Conducir con las cajas para guardar
objetos abiertas es pe ligroso. Para reducir
la posibilidad de heridas en caso de un
accidente o una frenada repentina,
mantenga el compartimiento para
guardar objetos cerrado mientras conduce.
No ponga artículos en los espacios de
almacenamiento sin tapa:
Poner artículos en los espacios de
almacenamiento sin tapa es peligroso pues
podrían salir proyectados en la cabina si se
acelera repentinamente el vehículo y
podría causar heridas dependiendo de
como fue guardado el artículo.
PRECAUCIÓN
No deje los encendedores o las gafas en la
caja para guardar mientras estaciona bajo
el sol. El encendedor podría explotar o el
material plástico en las gafas se podría
deformar y rajar debido a la alta
temperatura.
▼ Consola del techo
Esta consola fue diseñada para guardar
gafas y otros accesorios.
Características interiores
Equipamiento interior
5-167
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

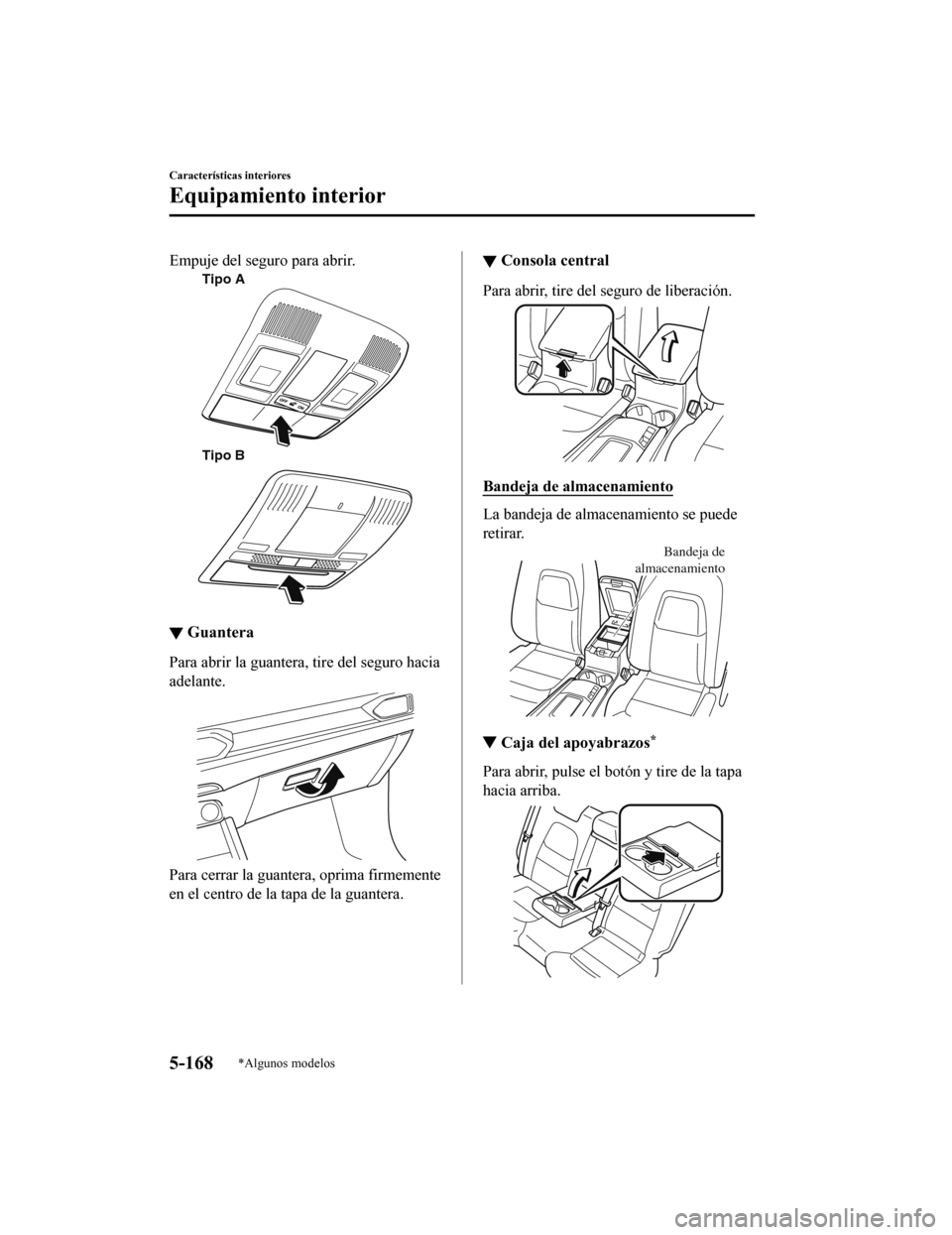

Empuje del seguro para abrir.
Tipo A
Tipo B
▼Guantera
Para abrir la guantera, tire del seguro hacia
adelante.
Para cerrar la guantera, oprima firmemente
en el centro de la tapa de la guantera.
▼ Consola central
Para abrir, tire del seguro de liberación.
Bandeja de almacenamiento
La bandeja de almacenamiento se puede
retirar.
Bandeja de
almacenamiento
▼ Caja del apoyabrazos*
Para abrir, pulse el botón y tire de la tapa
hacia arriba.
Características interiores
Equipamiento interior
5-168*Algunos modelos
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

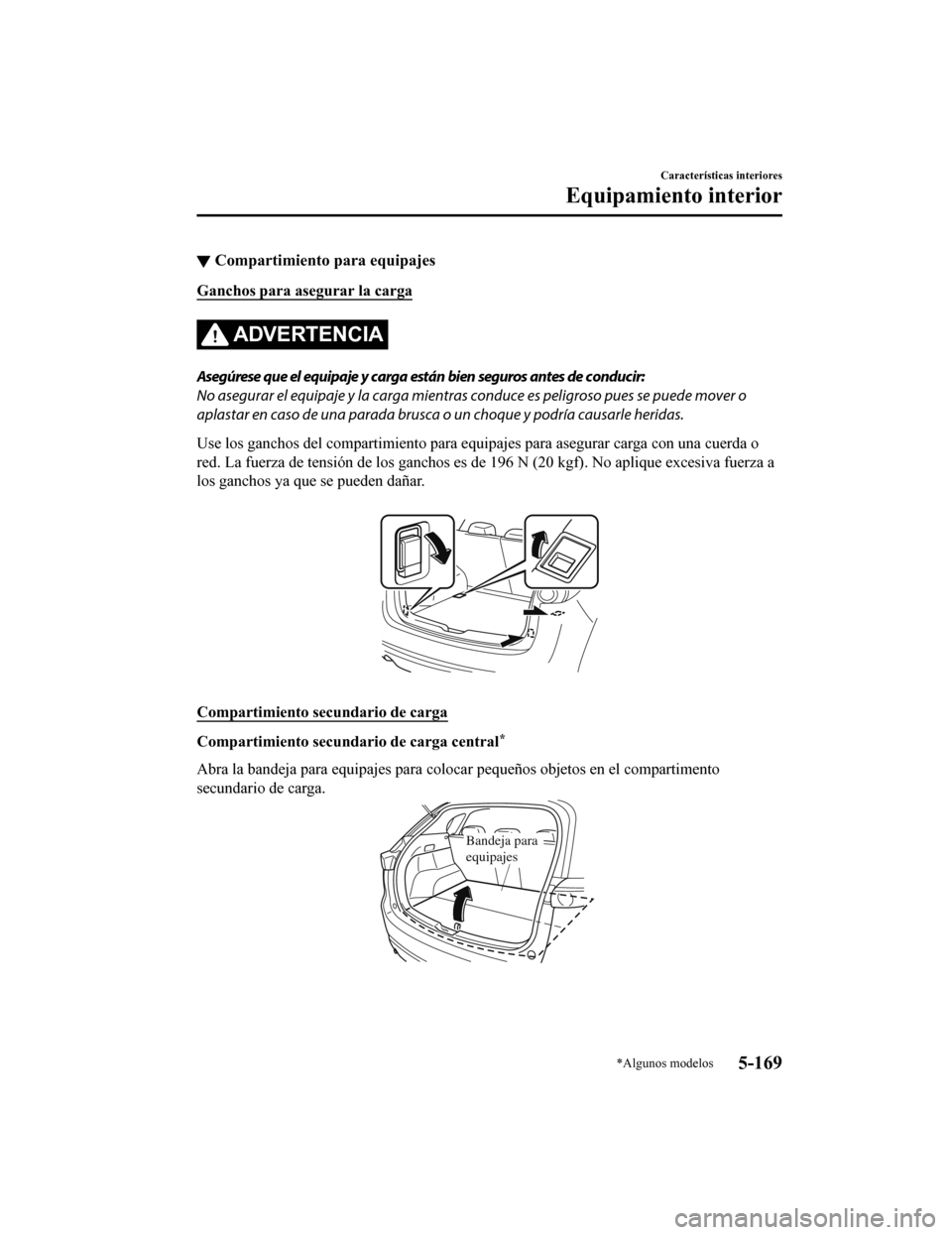

▼Compartimiento para equipajes
Ganchos para asegurar la carga
ADVERTENCIA
Asegúrese que el equipaje y carga están bien seguros antes de conducir:
No asegurar el equipaje y la carga mientras
conduce es peligroso pues se puede mover o
aplastar en caso de una parada brusca o un choque y podría causarle heridas.
Use los ganchos del compartimiento para equipajes para asegurar carga con una cuerda o
red. La fuerza de tensión de los ganchos es de 196 N (20 kgf). No aplique excesiva fuerza a
los ganchos ya que se pueden dañar.
Compartimiento secundario de carga
Compartimiento secundario de carga central*
Abra la bandeja para equipajes para colocar pequeños objetos en el compartimento
secundario de carga.
Bandeja para
equipajes
Características interiores
Equipamiento interior
*Algunos modelos5-169
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

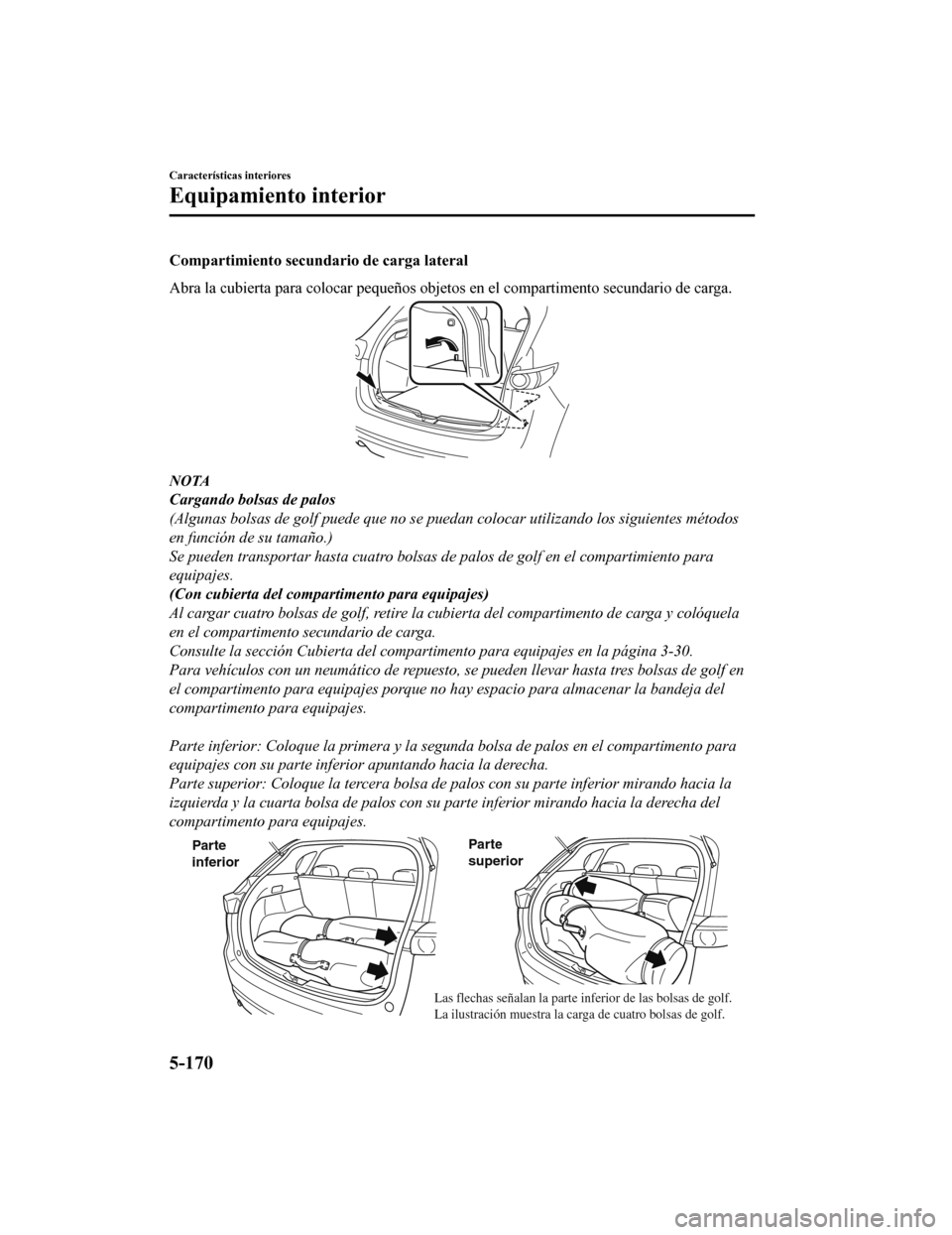

Compartimiento secundario de carga lateral
Abra la cubierta para colocar pequeños objetos en el compartimento secundario de carga.
NOTA
Cargando bolsas de palos
(Algunas bolsas de golf puede que no se puedan colocar utilizando los siguientes métodos
en función de su tamaño.)
Se pueden transportar hasta cuatro bolsas de palos de golf en el compartimiento para
equipajes.
(Con cubierta del compartimento para equipajes)
Al cargar cuatro bolsas de golf, retire la cubierta del compartimento de carga y colóquela
en el compartimento secundario de carga.
Consulte la sección Cubierta del compartimento para equipajes en la página 3-30.
Para vehículos con un neumático de repuesto, se pueden llevar hasta tres bolsas de golf en
el compartimento para equipajes porque no hay espacio para almacenar la bandeja del
compartimento para equipajes.

Parte inferior: Coloque la primera y la segunda bolsa de palos en el compartimento para
equipajes con su parte inferior apuntando hacia la derecha.
Parte superior: Coloque la tercera bolsa de palos con su parte inferior mirando hacia la
izquierda y la cuarta bolsa de palos con su parte inferior mirando hacia la derecha del
compartimento para equipajes.
Las flechas señalan la parte inferior de las bolsas de golf.
Parte
superior
Parte
inferior
La ilustración muestra la carga de cuatro bolsas de golf.
Características interiores
Equipamiento interior
5-170
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

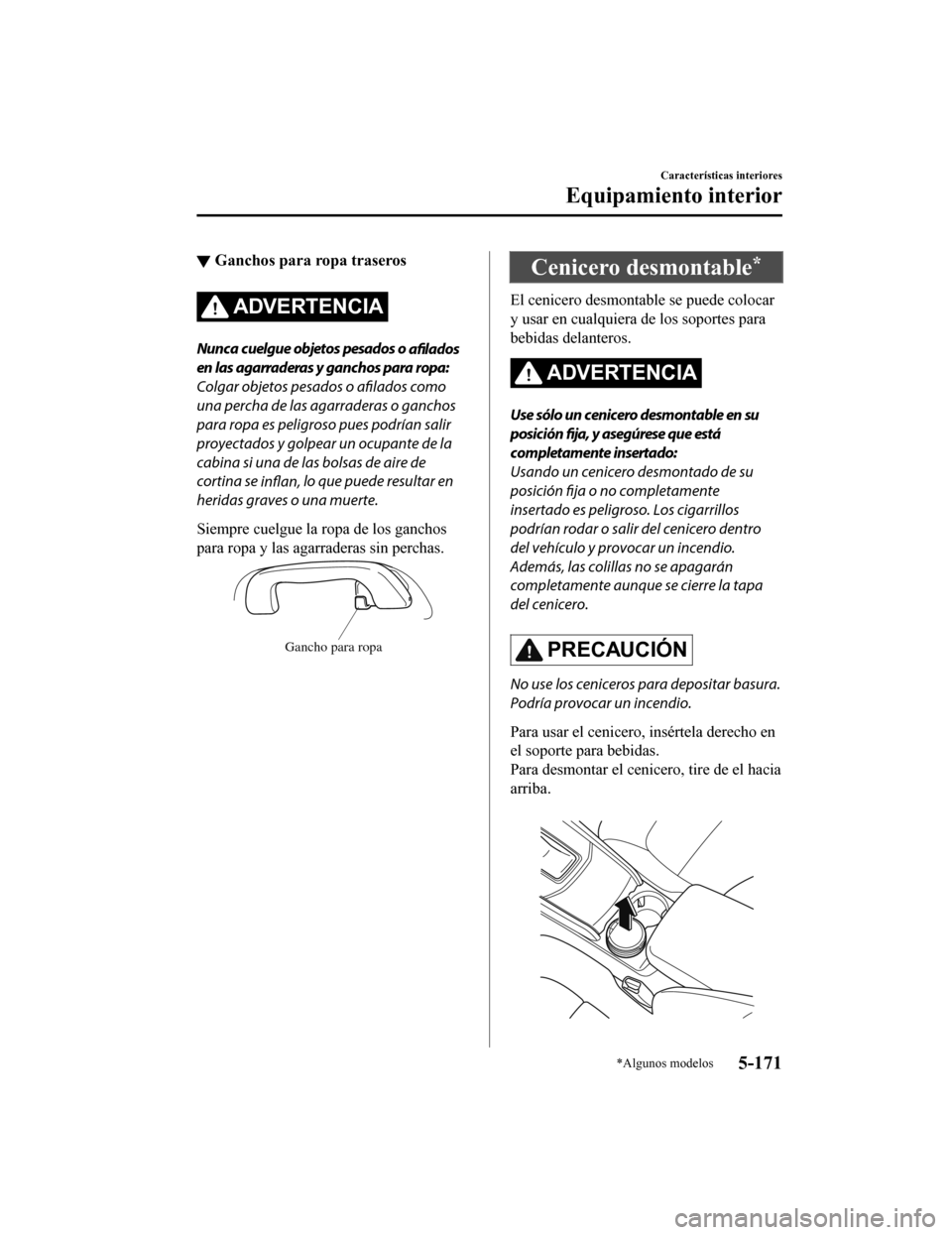

▼Ganchos para ropa traseros
ADVERTENCIA
Nunca cuelgue objetos pesados o
afilados
en las agarraderas y ganchos para ropa:
Colgar objetos pesados o afilados como
una percha de las agarraderas o ganchos
para ropa es peligroso pues podrían salir
proyectados y golpear un ocupante de la
cabina si una de las bolsas de aire de
cortina se inflan, lo que puede resultar en
heridas graves o una muerte.
Siempre cuelgue la ropa de los ganchos
para ropa y las agarraderas sin perchas.
Gancho para ropa
Cenicero desmontable*
El cenicero desmontable se puede colocar
y usar en cualquiera de los soportes para
bebidas delanteros.
ADVERTENCIA
Use sólo un cenicero desmontable en su
posición fija, y asegúrese que está
completamente insertado:
Usando un cenicero desmontado de su
posición fija o no completamente
insertado es peligroso. Los cigarrillos
podrían rodar o salir del cenicero dentro
del vehículo y provocar un incendio.
Además, las colillas no se apagarán
completamente aunque se cierre la tapa
del cenicero.
PRECAUCIÓN
No use los ceniceros para depositar basura.
Podría provocar un incendio.
Para usar el cenicero, insértela derecho en
el soporte para bebidas.
Para desmontar el cenicero, tire de el hacia
arriba.

Características interiores
Equipamiento interior
*Algunos modelos5-171
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

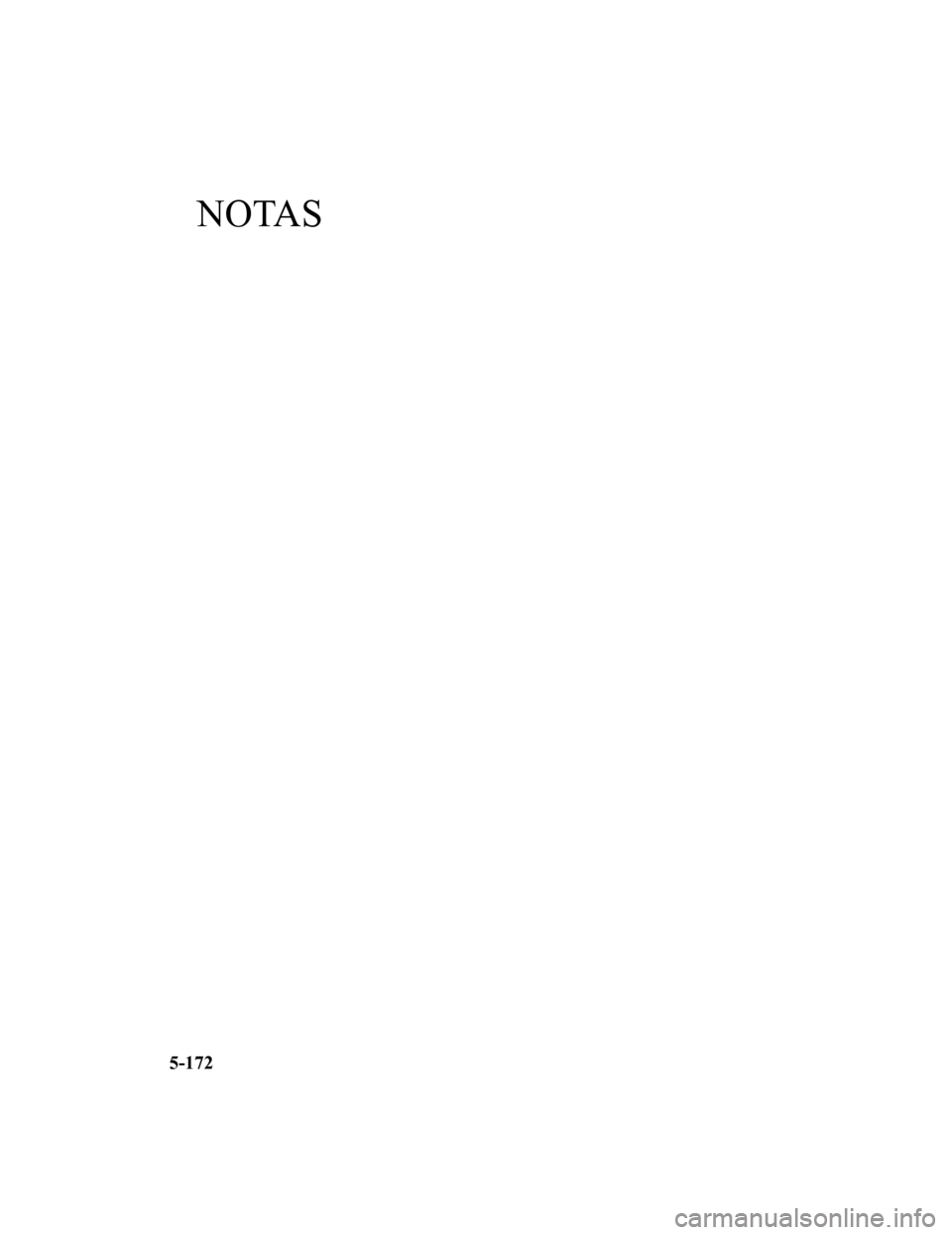

NOTAS
5-172
CX-5_8HD7-SP-18K_Edition12018-9-25 9:54:30

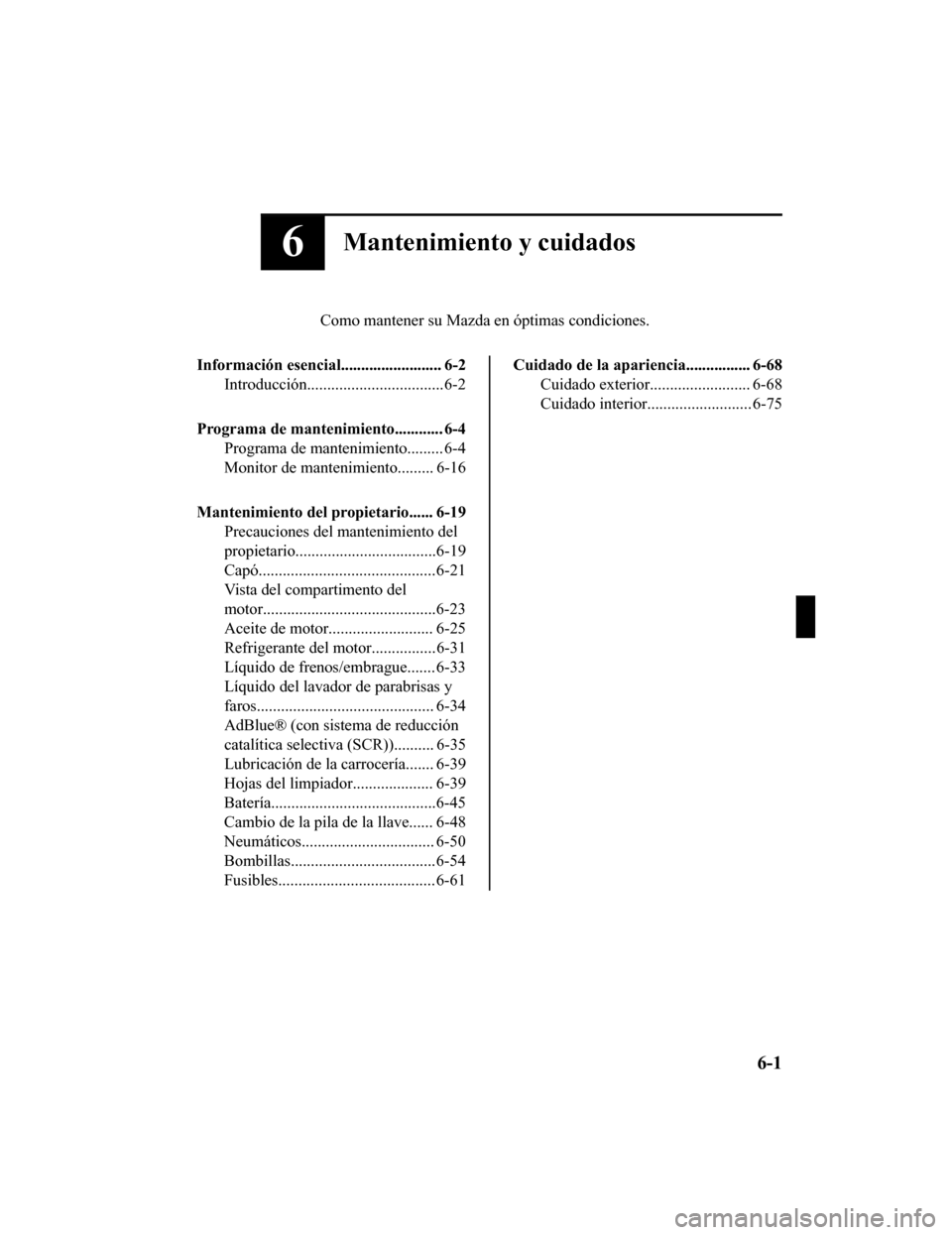

6Mantenimiento y cuidados
Como mantener su Mazda en óptimas condiciones.
Información esencial......................... 6-2 Introducción..................................6-2
Programa de mantenimiento............ 6-4 Programa de mantenimiento......... 6-4
Monitor de mantenimiento......... 6-16
Mantenimiento del propietario...... 6-19 Precauciones del mantenimiento del
propietario...................................6-19
Capó............................................6-21
Vista del compartimento del
motor...........................................6-23
Aceite de motor.......................... 6-25
Refrigerante del motor................6-31
Líquido de frenos/embrague....... 6-33
Líquido del lavador de parabrisas y
faros............................................ 6-34
AdBlue® (con sistema de reducción
catalítica selectiva (SCR)).......... 6-35
Lubricación de la carrocería....... 6-39
Hojas del limpiador.................... 6-39
Batería.........................................6-45
Cambio de la pila de la llave...... 6-48
Neumáticos................................. 6-50
Bombillas....................................6-54
Fusibles....................................... 6-61
Cuidado de la apariencia................ 6-68
Cuidado exterior......................... 6-68
Cuidado interior.......................... 6-75
6-1
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

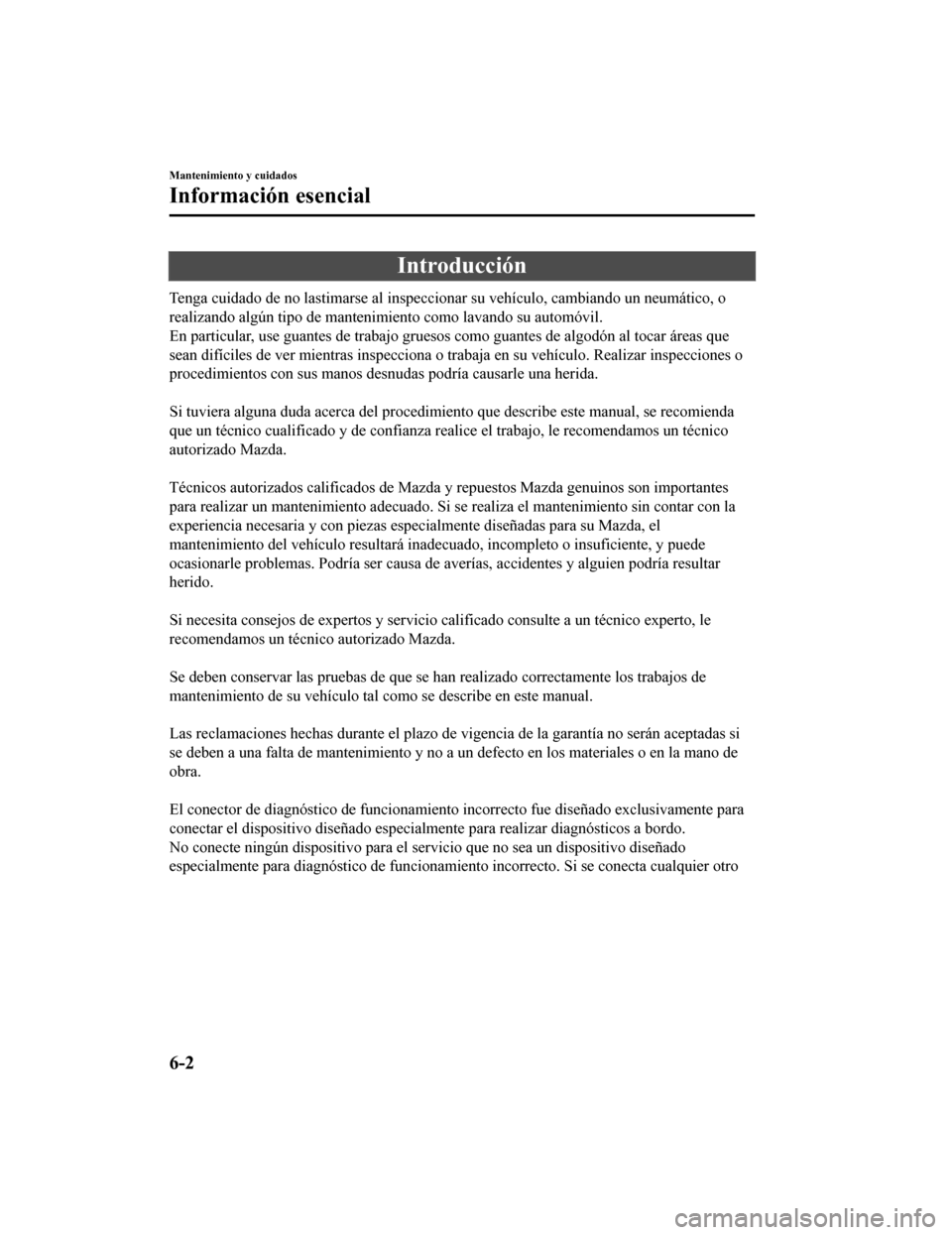

Introducción
Tenga cuidado de no lastimarse al inspeccionar su vehículo, cambiando un neumático, o
realizando algún tipo de mantenimiento como lavando su automóvil.
En particular, use guantes de trabajo gruesos como guantes de algodón al tocar áreas que
sean difíciles de ver mientras inspecciona o trabaja en su vehículo. Realizar inspecciones o
procedimientos con sus manos desnudas podría causarle una herida.

Si tuviera alguna duda acerca del procedimiento que describe este manual, se recomienda
que un técnico cualificado y de confianza realice el trabajo, le recomendamos un técnico
autorizado Mazda.

Técnicos autorizados calificados de Mazda y repuestos Mazda genuinos son importantes
para realizar un mantenimiento adecuado. Si se realiza el mantenimiento sin contar con la
experiencia necesaria y con piezas especialmente diseñadas para su Mazda, el
mantenimiento del vehículo resultará inadecuado, incompleto o insuficiente, y puede
ocasionarle problemas. Podría ser causa de averías, accidentes y alguien podría resultar
herido.

Si necesita consejos de expertos y servicio calificado consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.

Se deben conservar las pruebas de que se han realizado correctamente los trabajos de
mantenimiento de su vehículo tal como se describe en este manual.

Las reclamaciones hechas durante el plazo de vigencia de la garantía no serán aceptadas si
se deben a una falta de mantenimiento y no a un defecto en los materiales o en la mano de
obra.

El conector de diagnóstico de funcionamiento incorrecto fue diseñado exclusivamente para
conectar el dispositivo diseñado especial mente para realizar diagnósticos a bordo.
No conecte ningún dispositivo para el se rvicio que no sea un dispositivo diseñado
especialmente para diagnóstico de funcionamien to incorrecto. Si se conecta cualquier otro
Mantenimiento y cuidados
Información esencial
6-2
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

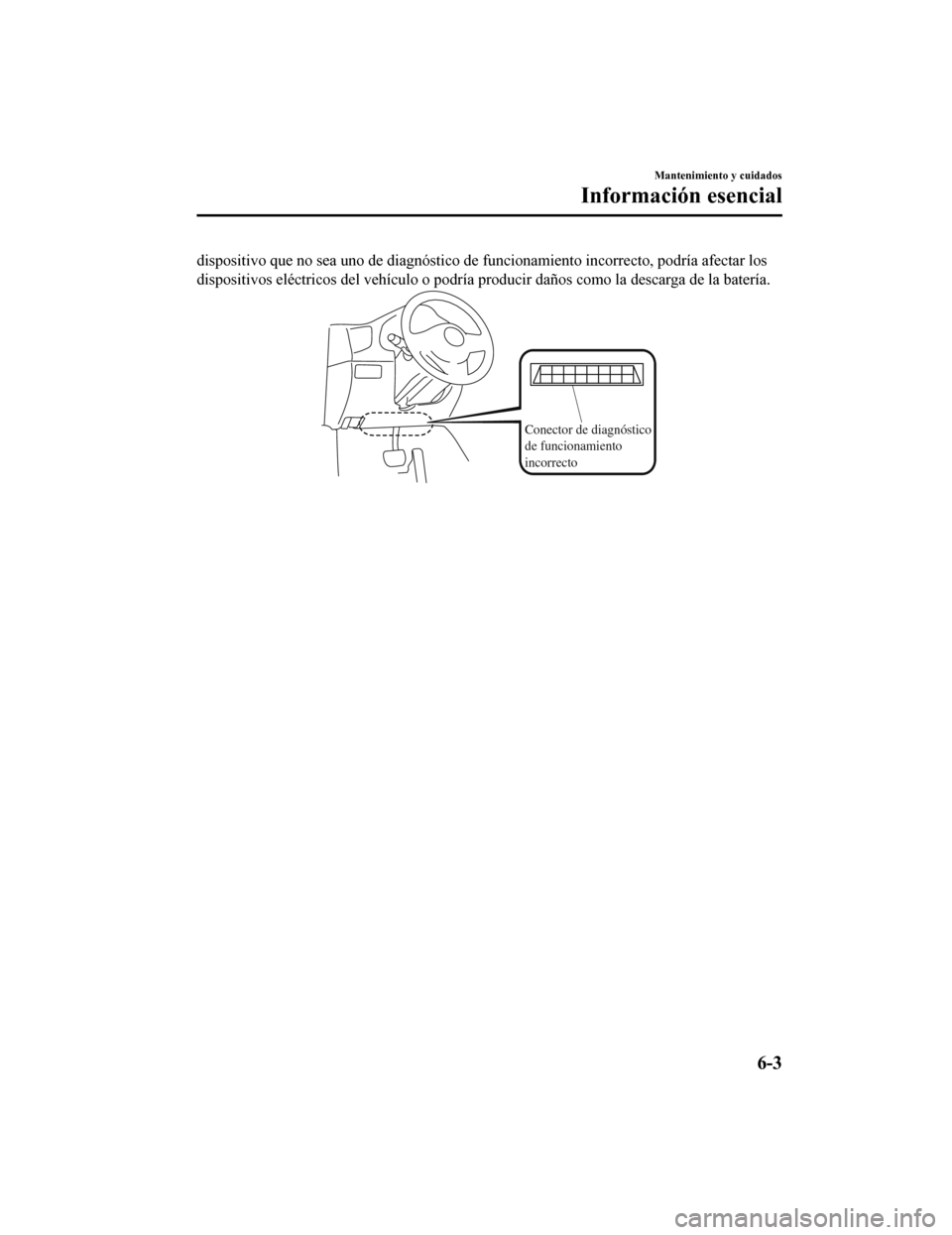

dispositivo que no sea uno de diagnóstico de funcionamiento incorrecto, podría afectar los
dispositivos eléctricos del vehículo o podría producir daños como la descarga de la batería.
Conector de diagnóstico
de funcionamiento
incorrecto
Mantenimiento y cuidados
Información esencial
6-3
CX-5_8HD7-SP-18K_Edition12018-9-25 9:54:30

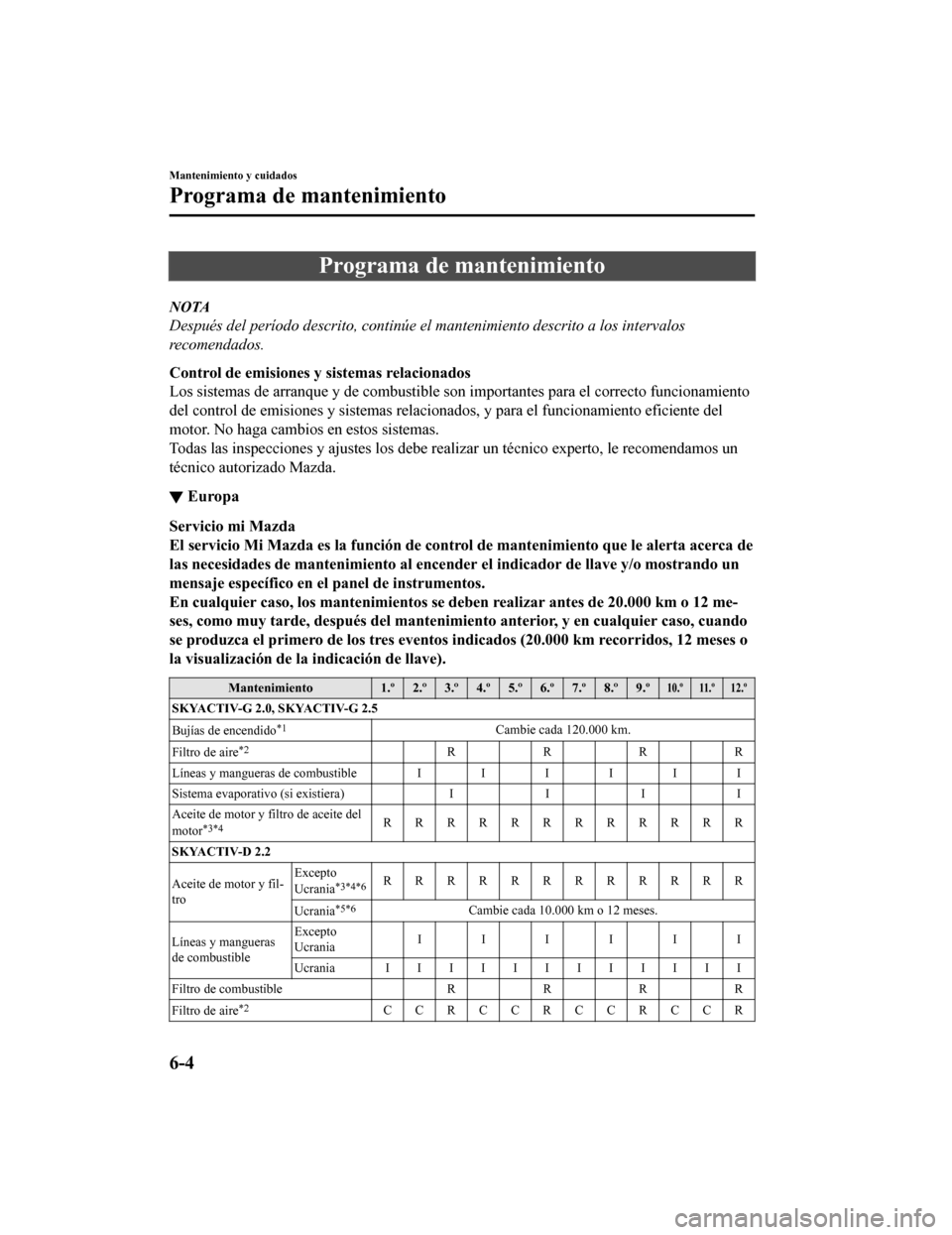

Programa de mantenimiento
NOTA
Después del período descrito, continúe el mantenimiento descrito a los intervalos
recomendados.
Control de emisiones y sistemas relacionados
Los sistemas de arranque y de combustible son importantes para el correcto funcionamiento
del control de emisiones y sistemas relacionados, y para el funcionamiento eficiente del
motor. No haga cambios en estos sistemas.
Todas las inspecciones y ajustes los debe realizar un técnico experto, le recomendamos un
técnico autorizado Mazda.
▼Europa
Servicio mi Mazda
El servicio Mi Mazda es la
función de control de mantenim iento que le alerta acerca de
las necesidades de mantenimiento al encender el indicador de llave y/o mostrando un
mensaje específico en el panel de instrumentos.
En cualquier caso, los mantenimientos se deben realizar antes de 20.000 km o 12 me-
ses, como muy tarde, después del mantenim iento anterior, y en cualquier caso, cuando
se produzca el primero de los tres eventos indicados (20.000 km recorridos, 12 meses o
la visualización de la indicación de llave).
Mantenimiento 1.º 2.º 3.º 4.º 5.º 6.º 7.º 8.º 9.º10.º 11.º 12.º
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Bujías de encendido
*1Cambie cada 120.000 km.
Filtro de aire
*2RRRR
Líneas y mangueras de combustible IIIIII
Sistema evaporativo (si existiera) III I
Aceite de motor y filtro de aceite del
motor
*3*4RRRRRRRRRRRR
SKYACTIV-D 2.2
Aceite de motor y fil-
tro Excepto
Ucrania
*3*4*6RRRRRRRRRRRR
Ucrania
*5*6Cambie cada 10.000 km o 12 meses.
Líneas y mangueras
de combustible Excepto
Ucrania
IIIIII
Ucrania IIIIIIIIIIII
Filtro de combustible RRR R
Filtro de aire
*2CCRCCRCCRCCR
Mantenimiento y cuidados
Programa de mantenimiento
6-4
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
