MAZDA MODEL CX-5 2020 Manuel du propriétaire (in French)

Panne sèche
(SKYACTIV-D 2.2)
ATTENTION
Ne pas actionner le démarreur pendant
plus de 10 secondes à la fois. Sinon cela
risque d'endommager le démarreur. Si le
moteur ne démarre pas au premier essai,
attendre 20 secondes environ (seulement
après le remplissage d’un réservoir vide)
avant d'essayer de nouveau.
Si le carburant est épuisé, ajouter au moins
10 litres (2,6 US gal, 2,2 Imp gal) de
carburant diesel, puis essayer de
redémarrer le moteur. Étant donné que de
l'air peut avoir pénétré dans les
canalisations de carburant lors d'une panne
de carburant, le moteur peut prendre plus
de temps pour démarrer. Si le moteur ne
démarre pas au premier essai, essayer
plusieurs fois. Si elle ne démarre toujours
pas, s'adresser à un concessionnaire agréé
Mazda.
En cas de problèmes
Démarrage d'urgence
7-19
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Surchauffe
Si la jauge de température indique une
surchauffe ou que le voyant de
température élevée du liquide de
refroidissement du moteur s'allume, la
puissance du véhicule est réduite, ou si un
bruit de cognement ou de cliquetis est
nettement audible, cela indique que le
moteur surchauffe probablement.
PRUDENCE
Stationner le véhicule dans un endroit
sûr, puis couper le contact et s'assurer que
le ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité du
ventilateur de refroidissement:
Il est dangereux de travailler à proximité du
ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la
température du compartiment moteur est
élevée. On risque d'être blessé gravement
par les ailettes tournantes du ventilateur.
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds :
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de jaillir
sous pression et causer de graves blessures.
N'ouvrir le capot UNIQUEMENT que lorsque
de la vapeur ne s'échappe plus du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut être
brûlé par cette vapeur qui s'en échappe.
Si la jauge de température indique une
surcharge ou que le voyant de température
élevée du liquide de refroidissement du
moteur s'allume:

1. Se garer prudemment sur le bord de la
route.
2. Dans le cas d'une boîte de vitesses
automatique, passer en plage P, et dans
le cas d'une boîte de vitesses manuelle
passer au point mort.
3. Tirer le frein de stationnement.
4. Éteindre le climatiseur.
5. Vérifier si du liquide de refroidissement ou de la vapeur se
dégage du compartiment moteur.

Si de la vape ur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.

Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
En cas de problèmes
Surchauffe
7-20
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

AT T E N T I O N
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et faire
appel à un concessionnaire agréé
Mazda.
6. S'assurer que le ventilateur de refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le
niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau
du radiateur et des durites.

Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
SKYACTIV-G 2.0 et SKYACTIV-G 2.5
Bouchon du circuit de
refroidissement
Réservoir de liquide
de refroidissement
Ventilateur de
refroidissement
SKYACTIV-G 2.5T

Bouchon du circuit de refroidissementRéservoir de liquide de refroidissement
Ventilateur de
refroidissement
SKYACTIV-D 2.2
Bouchon du circuit de refroidissement
Réservoir de liquide
de refroidissement
Ventilateur de
refroidissement
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 6-31).
AT T E N T I O N
Si le moteur continue de surchauffer ou
surchauffe fréquemment, faire vérifier le
circuit de refroidissement. Le moteur risque
d'être sérieusement endommagé si les
réparations nécessaires n'y sont pas
apportées. S'adresser à un concessionnaire
agréé Mazda.
En cas de problèmes
Surchauffe
7-21
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Description duremorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.

Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument esse ntiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et locales
doivent être respectées.
Chariots porte-roues

Un véhicule FWD doit être remorqué avec
les roues motrices (roues avant) soulevées
du sol. Si cela n'est pas possible en raison
de dommages excessifs ou autres
conditions, utiliser des chariots
porte-roues.

Lors du remorquage d'un véhicule FWD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Se référer à Frein de stationnement
électrique (EPB) à la page 4-110.

Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:
Le remorquage d'un véhicule de AWD avec
les roues avant ou arrière au sol est
dangereux car cela risque d'endommager
le mécanisme d'entraînement, ou le
véhicule peut se déporter par rapport à la
dépanneuse et causer un accident. Si la
courroie d'entraînement a été
endommagée, transporter le véhicule sur
un camion plate-forme.
En cas de problèmes
Remorquage d'urgence
7-22
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

ATTENTION
Ne pas remorquer le véhicule vers
l'arrière avec les roues motrices au sol.
Cela risque d'endommager la boîte de
vitesses.
Ne pas utiliser un équipement de
remorquage de type à câble. Cela risque
d'endommager le véhicule. Utiliser un
système à prise sous roues ou un camion
à plate-forme.
Si le frein de stationnement ne peut pas
être desserré lors du remorquage du
véhicule, transporter le véhicule avec les
quatre roues avant et arrière soulevées
du sol, comme le montre l'illustration.
Remorquer le véhicule sans soulever les
roues du sol peut endommager le
système de freinage.
Chariots porte-roues
En cas de problèmes
Remorquage d'urgence
7-23
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Crochets
d'immobilisation
*
AT T E N T I O N
Ne pas utiliser les anneaux
d'immobilisation avant et arrière pour le
remorquage du véhicule.
Ils sont uniquement conçus pour la fixation
du véhicule sur une cuve de transport lors
de l'expédition.
L'utilisation des anneaux dans un autre but
peut endommager le véhicule.
▼ Crochets d'immobilisation
1. Retirer l'anneau de d'immobilisation et
la clé à écrou de roue du compartiment
à bagages (page 7-3).
2. Envelopper un tourne vis à tête plate ou
un outil similaire dans un chiffon doux
pour ne pas endommager la peinture
du pare-chocs, puis ouvrir le capuchon
situé sur le pare-chocs avant ou arrière.
Avant
Arrière
Levier de cric
AT T E N T I O N
Ne pas utiliser une force excessive car
cela risque d'endommager le capuchon
ou égratigner la surface peinte du
pare-chocs.
REMARQUE
Retirer complètement le capuchon, et
le ranger pour ne pas le perdre.
3. Installer l'anneau d'immobilisation fermement en le tournant à l'aide de clé
à écrou de roue.
Av a n t
Clé à écrou de roue
Anneau
d'immobilisation
En cas de problèmes
Remorquage d'urgence
7-24*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Arrière
Anneau d'immobilisation
Clé à écrou de roue
4. Attacher la corde d'immobilisation àl'anneau d'immobilisation.
AT T E N T I O N
Si l'anneau d'immobilisation n'est pas
correctement serré, il peut se desserrer
ou se décrocher du pare-chocs lors
d'immobilisation du véhicule. S'assurer
que l'anneau d'immobilisation est
fermement serré sur le pare-chocs.
En cas de problèmes
Remorquage d'urgence
7-25
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

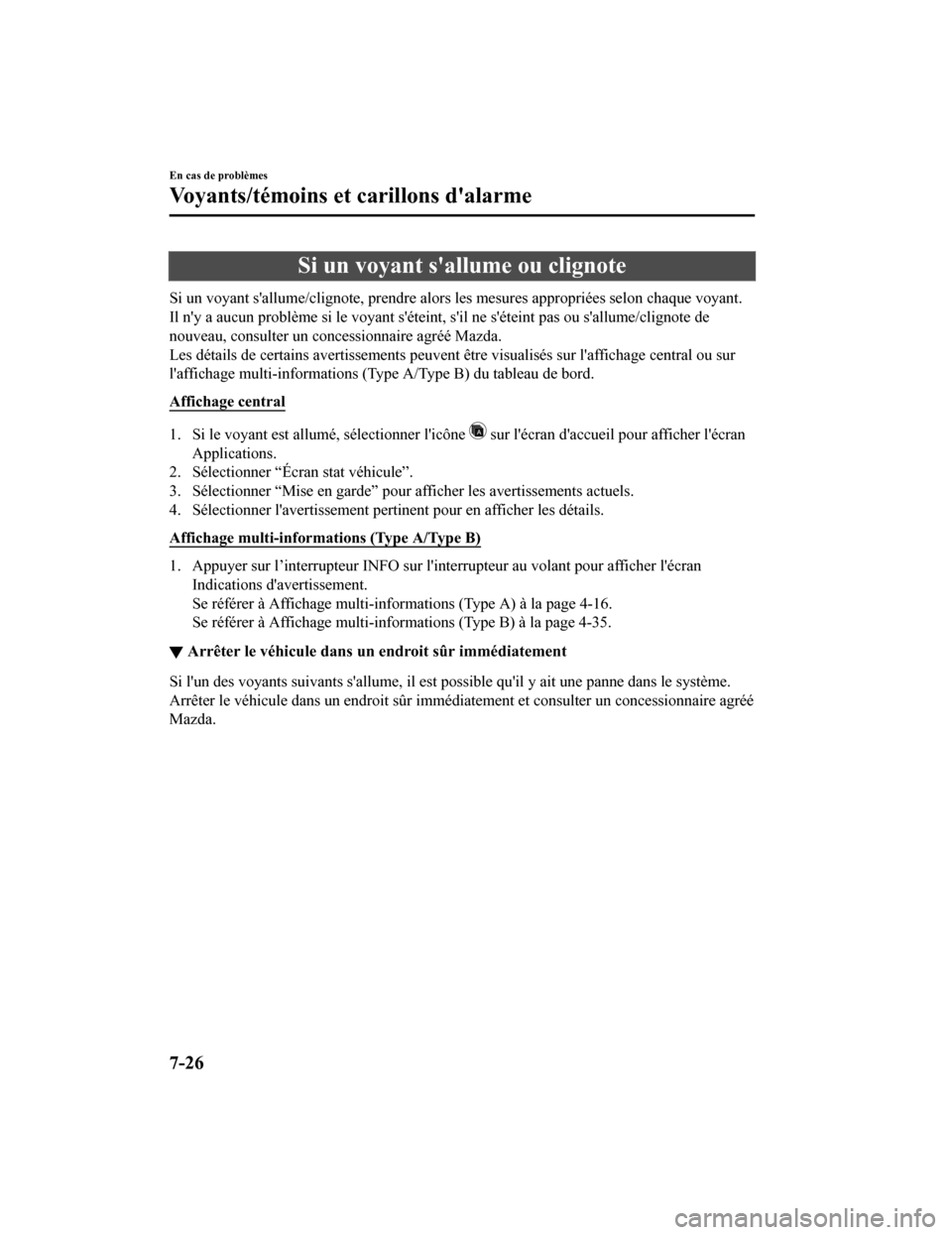

Si un voyant s'allume ou clignote
Si un voyant s'allume/clignote, prendre alors les mesures appropriées selon chaque voyant.
Il n'y a aucun problème si le voyant s'éteint, s'il ne s'éteint pas ou s'allume/clignote de
nouveau, consulter un concessionnaire agréé Mazda.
Les détails de certains avertissements peuvent être visualisés sur l'affichage central ou sur
l'affichage multi-informations (Type A/Type B) du tableau de bord.
Affichage central
1. Si le voyant est allumé, sélectionner l'icône sur l'écran d'accueil pour afficher l'écran
Applications.
2. Sélectionner “Écran stat véhicule”.
3. Sélectionner “Mise en garde” pou r afficher les avertissements actuels.
4. Sélectionner l'avertissement pertinent pour en afficher les détails.
Affichage multi-informa tions (Type A/Type B)
1. Appuyer sur l’interrupteur INFO sur l'inte rrupteur au volant pour afficher l'écran
Indications d'avertissement.
Se référer à Affichage multi-informations (Type A) à la page 4-16.
Se référer à Affichage multi-informations (Type B) à la page 4-35.
▼ Arrêter le véhicule dans un endroit sûr immédiatement
Si l'un des voyants suivants s'allume, il est possible qu'il y ait une panne dans le système.
Arrêter le véhicule dans un endroit sûr immédiatement et consulter un concessionnaire agréé
Mazda.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-26
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

SignalPrudence
Indication d'avertisse-
ment/voyant du système de freinage Ce voyant a les fonctions suivantes:
Inspection d'avertissement/voyant de frein de stationnement
Le voyant s'allume lorsque le frein de st
ationnement est appliqué alors que le contac-
teur est sur START ou ON. Il s'éteint lors que le frein de stationnement est appliqué.
Quand l'éclairage s'allume
Si le voyant du système de freinage reste allumé même si le frein de stationnement est
relâché, le liquide de frein peut être faible ou il pourrait y avoi r un problème avec le
système de frein. Garer le véhicule dans un endroit sûr immédiatement et contacter un
concessionnaire agréé Mazda.
Quand le voyant clignote
L'éclairage clignote si le frein de stationnement électrique (EPB) est en panne.
Si l'éclairage continue à clignoter même si l'interrupteur du frein de stationnement
électrique (EPB) est utilisé, consulter un concessionnaire agréé Mazda aussitôt que
possible.
PRUDENCE
Ne pas conduire lorsque le voyant du système de freinage allumé. S'adresser à un con‐
cessionnaire agréé Mazda pour faire inspecter les freins dès que possible:
Le fait de conduire avec le voyant du système de freinage allumé est dangereux. Cela
indique que les freins risquent de ne pas du tout fonctionner, voire tomber complète‐
ment en panne à tout instant. Si le voyant reste allumé, après s'être assuré que le frein
de stationnement est complètement relâché, faire vérifier immédiatement le système
de freinage.
AT T E N T I O N
En outre, l'efficacité du frei nage peut diminuer donc vous pouvez avoir besoin d'ap‐
puyer sur la pédale de frein plus fort que la normale pour arrêter le véhicule.
Avertisseur du système
électronique de distribu-
tion de force de freinage Si l'unité de commande du système électronique de distribution de force de freinage
détermine que certaines composantes du
système ne fonctionnent pas correctement,
l'unité de commande peut allumer simultanément le voyant du sy stème de freinage et
le voyant d'ABS. Le problème est probablem ent dû au système électronique de distri-
bution de force de freinage.PRUDENCE
Ne pas conduire lorsque le voyant d'ABS et le voyant du système de freinage sont allu‐
més. Faire remorquer le véhicule chez un concessionnaire agréé Mazda dès que pos‐
sible pour une inspection des freins:
Le fait de conduire le véhicule lorsque le vo yant d'ABS et le voyant du système de freina‐
ge sont tous les deux allumés est dangereux.
Lorsque les deux voyants sont allumés, les ro ues arrière risquent de se bloquer plus ra‐
pidement en cas de frei nage brusque que dans le s conditions normales.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-27
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

SignalPrudence
Indication d'avertisse-
ment/voyant du circuit
de charge Si le voyant s'allume pendant la conduite, cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord de
la route. S'adresser à un concessionnaire
agréé Mazda.
AT T E N T I O N
Ne pas continuer de conduire le véhicule lorsque le voyant du circuit de charge est allu‐
mé, car le moteur pourrait s'arrêter inopinément.
Voyant d'huile moteur Ce voyant indique que la pressi
on de l'huile moteur est basse.
AT T E N T I O N
Ne pas faire tourner le moteur si la pression d'huile moteur est basse. Sinon, il pourrait
entraîner de graves dommages au moteur.
Si le voyant s'allume ou l'indication d'avertissement s'affiche durant la conduite:
1. Garer prudemment le véhicule sur le bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page 6-30). S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pa s ajouter une quantité trop importante).
ATTENTION
Ne pas faire tourner le moteur si la niveau d'huile est bas. Sinon, il pourrait entraî‐
ner de graves dommages au moteur.
4. Démarrer le moteur et regarder le voyant.

S'il reste allumé même si le niveau d'huile est normal ou après avoir ajouté de l'huile,
arrêter le moteur immédiatement et faire re morquer le véhicule jusqu'à un concession-
naire agréé Mazda.
(Rouge)
Indication d'avertisse-
ment/voyant de la tem-
pérature élevée du liqui-
de de refroidissement du moteur Le voyant clignote lorsque la température du
liquide de refroidissement du moteur est
extrêmement élevée et s'allume lorsque la température du liquide augmente encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicule et attendre que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe. Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe à la page 7-20.
AT T E N T I O N
Ne pas conduire le véhicule lorsque le voya nt de la température élevée du liquide de
refroidissement du moteur est allumé. Faute de quoi le moteur risque d'être endomma‐
gé.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-28
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
