changer et insérer la tête du cric
directement sous le point de levage.

Position de
levage
6. Continuer à soulev er progressivement
la tête du cric en faisant tourner la vis
avec votre main jusqu'à ce que la tête
du cric soit insérée dans la position de
levage.

Cales
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel:
Le fait d'essayer de soulever le véhicule
en utilisant des positions de levage
autres que celles recommandées dans
ce manuel est dangereux. Le véhicule
peut glisser du cric et gravement blesser
ou même tuer quelqu'un. N'utiliser que
les positions de levage avant et arrière
recommandées dans ce manuel.
Ne pas soulever le véhicule dans une
autre position que celle qui est prévue
et ne pas placer d'objet sur ou sous le
cric:
Il est dangereux de soulever le véhicule
dans une autre position que celle qui
est prévue ou de placer des objets sur
ou sous le cric, car cela pourrait
déformer la carrosserie du véhicule ou
celui-ci pourrait se détacher du cric et
entraîner un accident.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour ce
véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer de
graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
En cas de problèmes
Pneu à plat
7-9
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

REMARQUE
Lors du levage de la tête du cric en
position de levage et de l'alignement
de la rainure de la tête du cric sur le
rail sous la carrosserie du véhicule, le
haut de la tête du cric entre en contact
avec le dessous de la carrosserie du
véhicule sans que le rail n'entre en
contact avec le bas de la rainure.
7. Insérer le levier de cric et fixer la clé à
écrou de roue sur le cric.

8. Tourner la manivelle du cric dans lesens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.

PRUDENCE
Ne pas soulever le véhicule au-dessus
de la hauteur nécessaire:
Il est dangereux de soulever le véhicule
au-dessus de la haut eur nécessaire, car
cela pourrait déstabiliser le véhicule et
entraîner un accident.
Ne pas démarrer le moteur ou secouer
le véhicule lorsqu'on le soulève:
Il est dangereux de démarrer le moteur
ou de secouer le véhicule, car cela
pourrait détacher le véhicule du cric et
entraîner un accident.
Ne jamais s'aventurer en dessous du
véhicule lorsqu'on le soulève:
Il est dangereux de s'aventurer sous le
véhicule lorsqu'on le soulève, car cela
pourrait entraîner des blessures graves,
voire mortelles si le véhicule se
détachait du cric.
9. Retirer les écrous de roue en les tournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue et l'enjoliveur central.
En cas de problèmes
Pneu à plat
7-10
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

▼Écrou de roue antivol
Si votre véhicule dispose d'écrous de roue
antivol optionnels Mazda, chaque roue
sera équipée d'un écrou de roue servant à
verrouiller la roue et le pneu, et il sera
nécessaire d'utiliser une clé spéciale pour
déverrouiller l'écrou de roue. La clé est
rangée dans la boîte à gants. Enregistrer la
clé et les écrous de roue auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Les écrous antivol ne peuvent pas être
utilisés sur des roues en acier. Ceci inclut
les cas où la roue de secours est installée.
Si la roue de secours doit être installée,
l'un des écrous de roue d'origine (qui
devraient toujours se trouver dans le
véhicule) doit être installé à la place de
l'écrou antivol.
Clé spécialeÉcrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé spéciale de l'écrou de
roue antivol.
2. Placer la clé spéciale sur l'écrou de roue antivol, et assurez-vous de bien la
maintenir perpendiculairement sur
celui-ci. Si la clé est maintenue à un
angle, cela risque d'endommager la clé
et l'écrou. Ne pas utiliser d'outil à air
comprimé.
3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écrou de roue antivol
1. Placer la clé spéciale sur l'écrou, et assurez-vous de bien la maintenir
perpendiculairement sur celui-ci. Si la
clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108―
147 (12 ―14,
80 ―108)
En cas de problèmes
Pneu à plat
7-11
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

â–¼Installation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.

PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne pas
retirer la saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer lors
de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté en biseau vers l'intérieur; les serrer à la
main.

PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de roue
est dangereux. Les écrous de roue
peuvent se desserrer lors de la conduite
et la roue peut se détacher du moyeu,
causant un accident. De plus, les écrous
de roue risquent de s'endommager s'ils
sont trop serrés.
4. Tourner la clé à écrou de roue dans le sens contraire des aiguilles d'une
montre et abaisser le véhicule.
En cas de problèmes
Pneu à plat
7-12
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

5. Utiliser la clé à écrou de roue pourserrer les écrous de roue dans l'ordre
indiqué.

Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108―
147 (12 ―14,
80 ― 108)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux. La
roue peut ne pas tourner droit ou se
détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un grave
accident.
S'assurer d'installer les écrous que l'on a
retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas métrique
est dangereuse. Un écrou non métrique
monté sur un boulon métrique ne fixera
pas la roue et endommagera le boulon,
ceci peut faire que la roue se détache et
causer un accident.
6. (Véhicule équipé de roues en
aluminium)
À l'aide de la clé à écrou, retirer
l'enjoliveur central en tapotant dessus
depuis l'arrière de la roue.
7. Ranger le pneu endommagé en utilisant le boulon de fixation de pneu
à plat pour le maintenir en place.
(Avec haut-parleur de basses)

Boulon de fixation
de pneu à plat
Haut-parleur
de basses
En cas de problèmes
Pneu à plat
7-13
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

(Sans haut-parleur de basses)

Boulon de fixation
de pneu à plat
8. Placer le panneau du compartiment àbagages sur le pneu endommagé.

Panneau du
compartiment à bagages
9. Retirer les blocs et ranger les outils etle cric.
10. Vérifier la pression de gonflage. Se
référer à Pneus à la page 9-10.
11. Réparer le pneu crevé ou remplacer la
roue de secours dès que possible.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus gonflés
à une pression incorrecte est dangereux.
Des pneus gonflés à une pression incorrecte
peuvent affecter la conduite et entraîner un
accident. Lorsque la pression de gonflage
des roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage de la
roue de secours.
REMARQUE
Pour éviter que le cric et la trousse à
outils ne fassent du bruit, les ranger
correctement.
En cas de problèmes
Pneu à plat
7-14
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

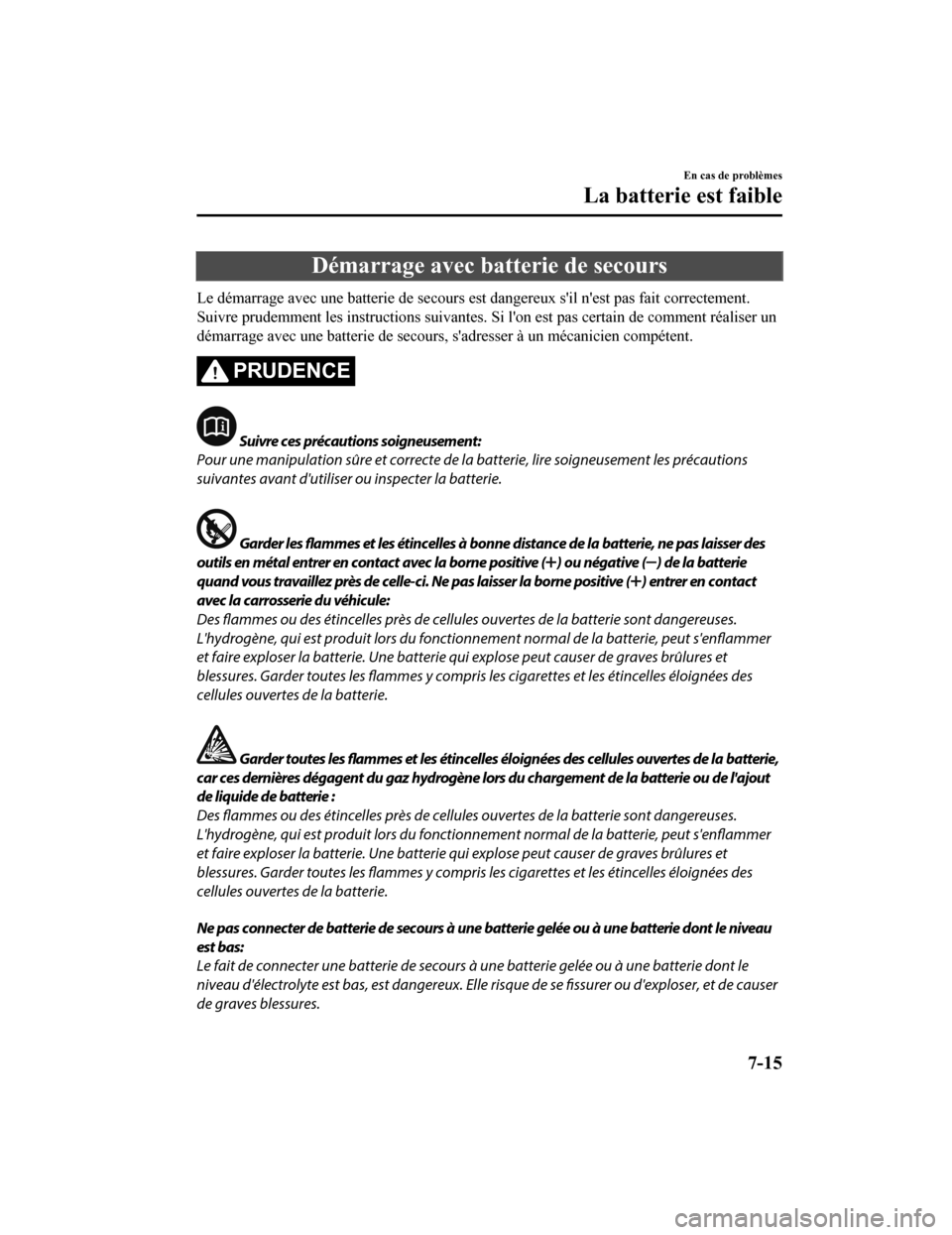

Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser un
démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les précautions
suivantes avant d'utiliser ou inspecter la batterie.
Garder les flammes et les étincelles à bonne distance de la batterie, ne pas laisser des
outils en métal entrer en contact avec la borne positive (
) ou négative () de la batterie
quand vous travaillez près de celle-ci. Ne pas laisser la borne positive (
) entrer en contact
avec la carrosserie du véhicule:
Des flammes ou des étincelles près de cellul es ouvertes de la batterie sont dangereuses.
L'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut s'enflammer
et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et
blessures. Garder toutes les flammes y compris les cigarettes et les étincelles éloignées des
cellules ouvertes de la batterie.
Garder toutes les flammes et les étincelles éloignées des cellules ouvertes de la batterie,
car ces dernières dégagent du gaz hydrogène lors du chargement de la batterie ou de l'ajout
de liquide de batterie :
Des flammes ou des étincelles près de cellul es ouvertes de la batterie sont dangereuses.
L'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut s'enflammer
et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et
blessures. Garder toutes les flammes y compris les cigarettes et les étincelles éloignées des
cellules ouvertes de la batterie.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le niveau
est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie dont le
niveau d'électrolyte est bas, est dangereux. Elle ri sque de se fissurer ou d'exploser, et de causer
de graves blessures.
En cas de problèmes
La batterie est faible
7-15
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative (
) de la
batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer de
graves blessures.
Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté lorsque le
moteur démarre et causer de graves blessures.
AT T E N T I O N
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V (deux
batteries de 12 V connectées en série ou un générateur de 24 V) peut causer des dommages
graves au moteur 12 V du démarreur, au système d'allumage et aux autres pièces du circuit
électrique.
1. Déplacer le véhicule dépanneur de façon à ce que sa batterie soit aussi près que possible
de la batterie de votre véhicule.
2. Veiller à ce que l'alimentation, par exemple pour les phares et le climatiseur, soit coupée.
3. Retirer le cache de la batterie.
4. Couper le moteur du véhicule dépanneur et brancher les câbles de démarrage dans
l'ordre suivant.
Veiller à ce que les câbles de démarrage soient solidement branchés de façon à ce qu'ils
ne se débranchent pas en raison des vibrations du moteur.
1er câble
Borne positive (+) sur la batterie déchargée
Borne positive (+) sur la batt erie du véhicule dépanneur
2e câble
Borne négative (-) sur la batterie du véhicule dépanneur
En cas de problèmes
La batterie est faible
7-16
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Emplacement indiqué sur l'illustration (ne pas connecter à la borne négative (-) de la
batterie)
Batterie de secoursBatterie déchargée
Câbles de dépannage
Brancher les câbles dans l'ordre numérique
et les débrancher dans l'ordre contraire.
5. Démarrer le moteur du véhicule dépanneur et faire tourner le moteur.
6. Démarrer le moteur de votre véhicule. Fa ire tourner les moteurs pendant environ 3
minutes pour charger temporairement la batterie de votre véhicule.
7. Débrancher les câbles de démarrage dans l'ordre inverse de leur branchement.
8. Installer le couvercle des piles.
9. Faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.
REMARQUE
S'assurer que les caches sont bien installés.
En cas de problèmes
La batterie est faible
7-17
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Démarrage d'un moteur
noyé (SKYACTIV-G 2.0, SKYACTIV-G 2.5, etSKYACTIV-G 2.5T)
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant dans
les cylindres).

Suivre les étapes suivantes:

1. Si le moteur ne démarre pas dans les 5
secondes au premier essai, attendre 10
secondes et réessayer.
2. Veiller à ce que le frein de stationnement soit appliqué.
3. Enfoncer la pédale d'accélérateur à fond et la maintenir dans cette
position.
4. Enfoncer la pédale d'embrayage (boîte de vitesses manuelle) ou la pédale de
frein (boîte de vitesses automatique),
puis appuyer sur le bouton de
démarrage du moteur. Si le moteur
démarre, relâcher immédiatement
l'accélérateur pour éviter d'emballer le
moteur.
5. Si le moteur ne démarre pas, le lancer sans appuyer sur la pédale
d'accélérateur.

Si le moteur ne démarre toujours pas suite
aux opérations précédentes, faire vérifier
le véhicule par un concessionnaire agréé
Mazda.
Démarrage en poussant
Ne pas faire démarrer la Mazda en la
poussant.
PRUDENCE
Ne jamais remorquer un véhicule pour le
faire démarrer:
Le fait de remorquer un véhicule pour le
faire démarrer est dangereux. Le véhicule
remorqué risque d'avancer soudainement
lors du démarrage du moteur, le faisant
entrer en collision avec le véhicule qui le
remorque. Les passagers peuvent subir des
blessures.
AT T E N T I O N
Un véhicule équipé d'une boîte de vitesse
manuelle ne doit jamais être démarré en le
poussant. Cela risque d'endommager le
système antipollution.
REMARQUE
Il n'est pas possible de faire démarrer un
véhicule équipé d'une boîte de vitesses
automatique en le poussant.
En cas de problèmes
Démarrage d'urgence
7-18
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
