MAZDA MODEL CX-7 2007 Manuel du propriétaire (in French)

Black plate (411,1)

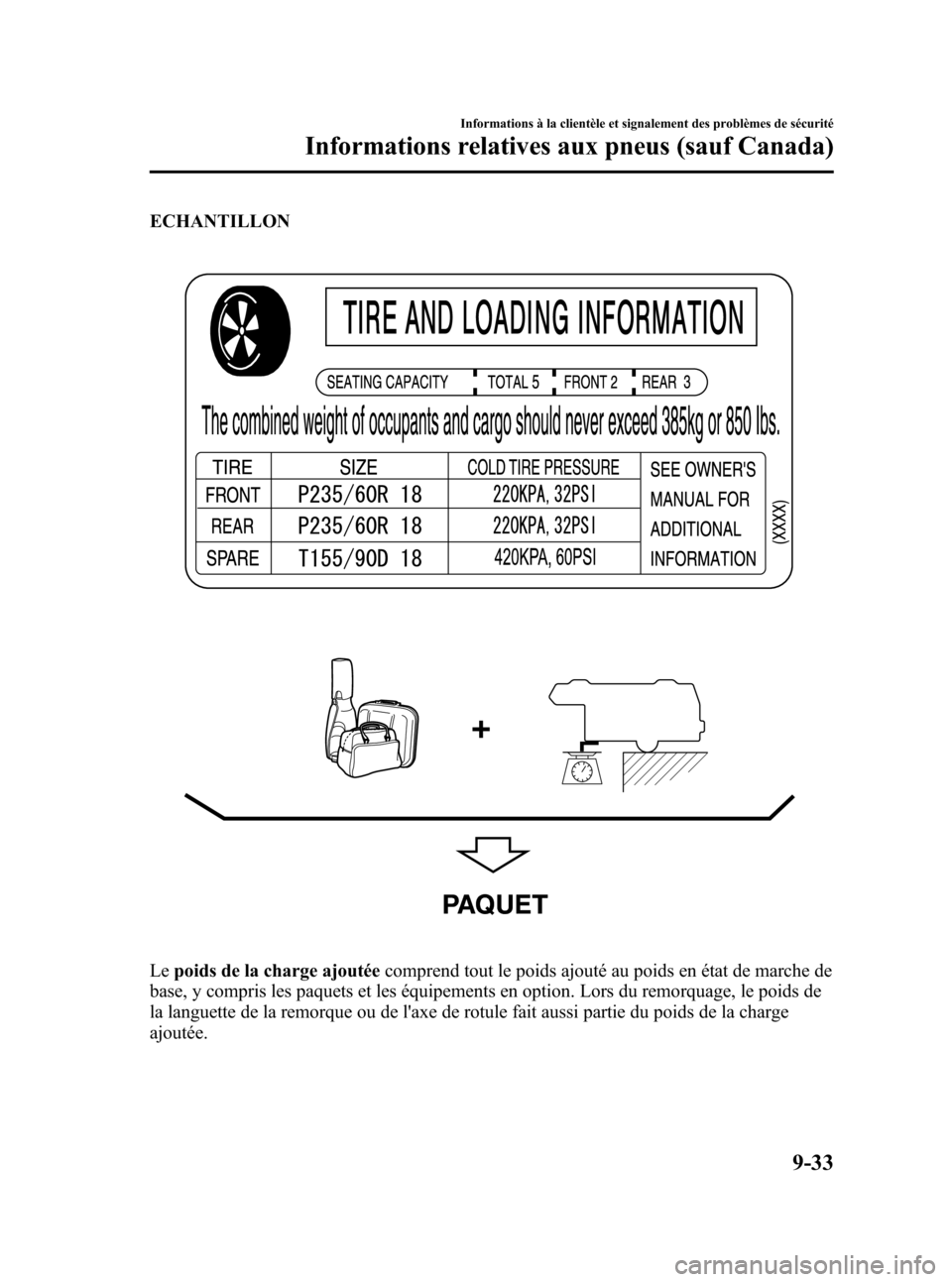

ECHANTILLON
PAQUET
Lepoids de la charge ajoutéecomprend tout le poids ajouté au poids en état de marche de
base, y compris les paquets et les équipements en option. Lors du remorquage, le poids de
la languette de la remorque ou de l'axe de rotule fait aussi partie du poids de la charge
ajoutée.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
9-33
CX-7_8V29-EC-06B_Edition2 Page411
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (412,1)

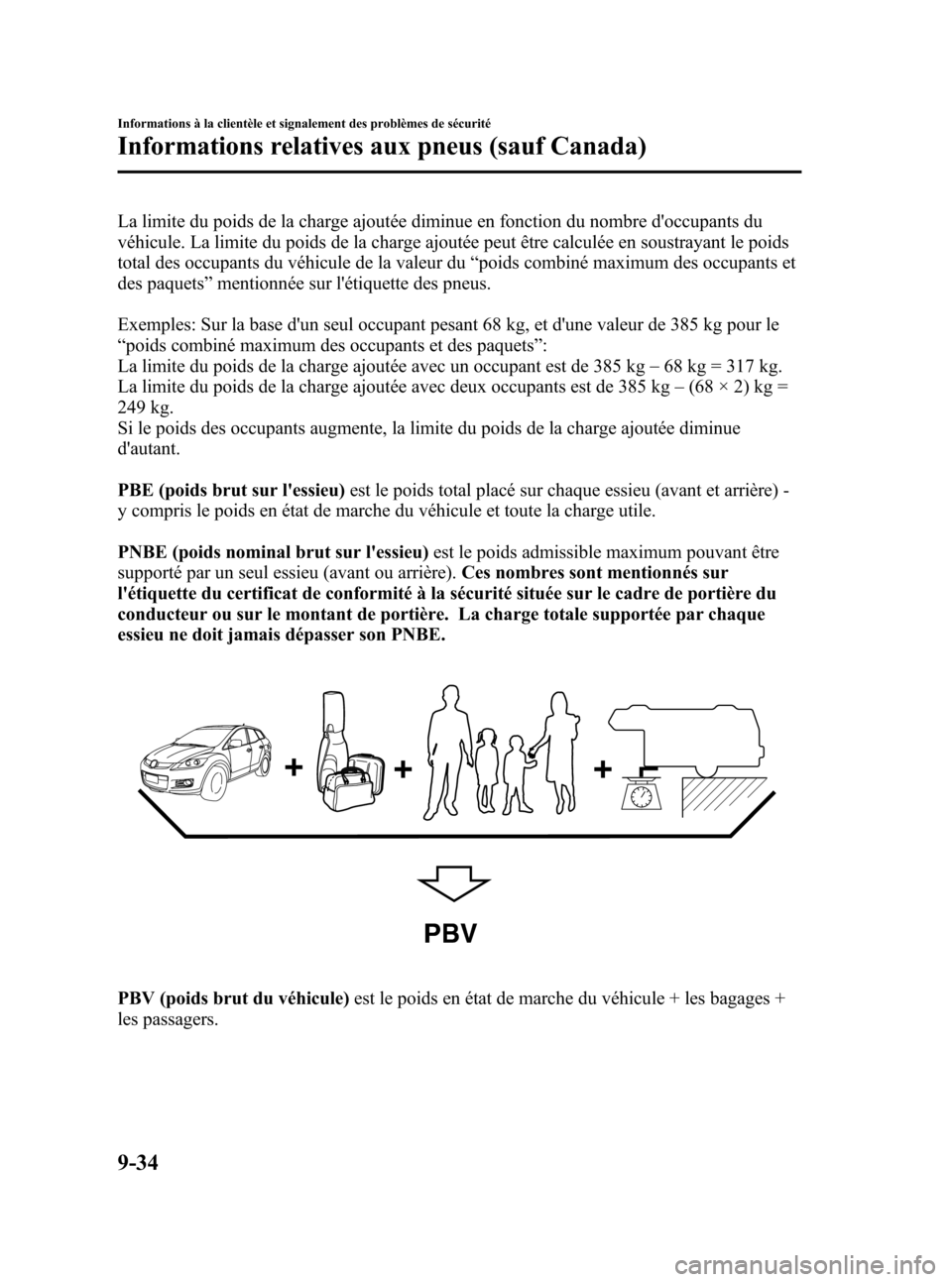

La limite du poids de la charge ajoutée diminue en fonction du nombre d'occupants du
véhicule. La limite du poids de la charge ajoutée peut être calculée en soustrayant le poids
total des occupants du véhicule de la valeur du“poids combiné maximum des occupants et
des paquets”mentionnée sur l'étiquette des pneus.
Exemples: Sur la base d'un seul occupant pesant 68 kg, et d'une valeur de 385 kg pour le
“poids combiné maximum des occupants et des paquets”:
La limite du poids de la charge ajoutée avec un occupant est de 385 kg_
68 kg = 317 kg.
La limite du poids de la charge ajoutée avec deux occupants est de 385 kg_
(68 × 2) kg =
249 kg.
Si le poids des occupants augmente, la limite du poids de la charge ajoutée diminue
d'autant.
PBE (poids brut sur l'essieu)est le poids total placé sur chaque essieu (avant et arrière) -
y compris le poids en état de marche du véhicule et toute la charge utile.
PNBE (poids nominal brut sur l'essieu)est le poids admissible maximum pouvant être
supporté par un seul essieu (avant ou arrière).Ces nombres sont mentionnés sur
l'étiquette du certificat de conformité à la sécurité située sur le cadre de portière du
conducteur ou sur le montant de portière. La charge totale supportée par chaque
essieu ne doit jamais dépasser son PNBE.
PBV
PBV (poids brut du véhicule)est le poids en état de marche du véhicule + les bagages +
les passagers.
9-34
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
CX-7_8V29-EC-06B_Edition2 Page412
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (413,1)

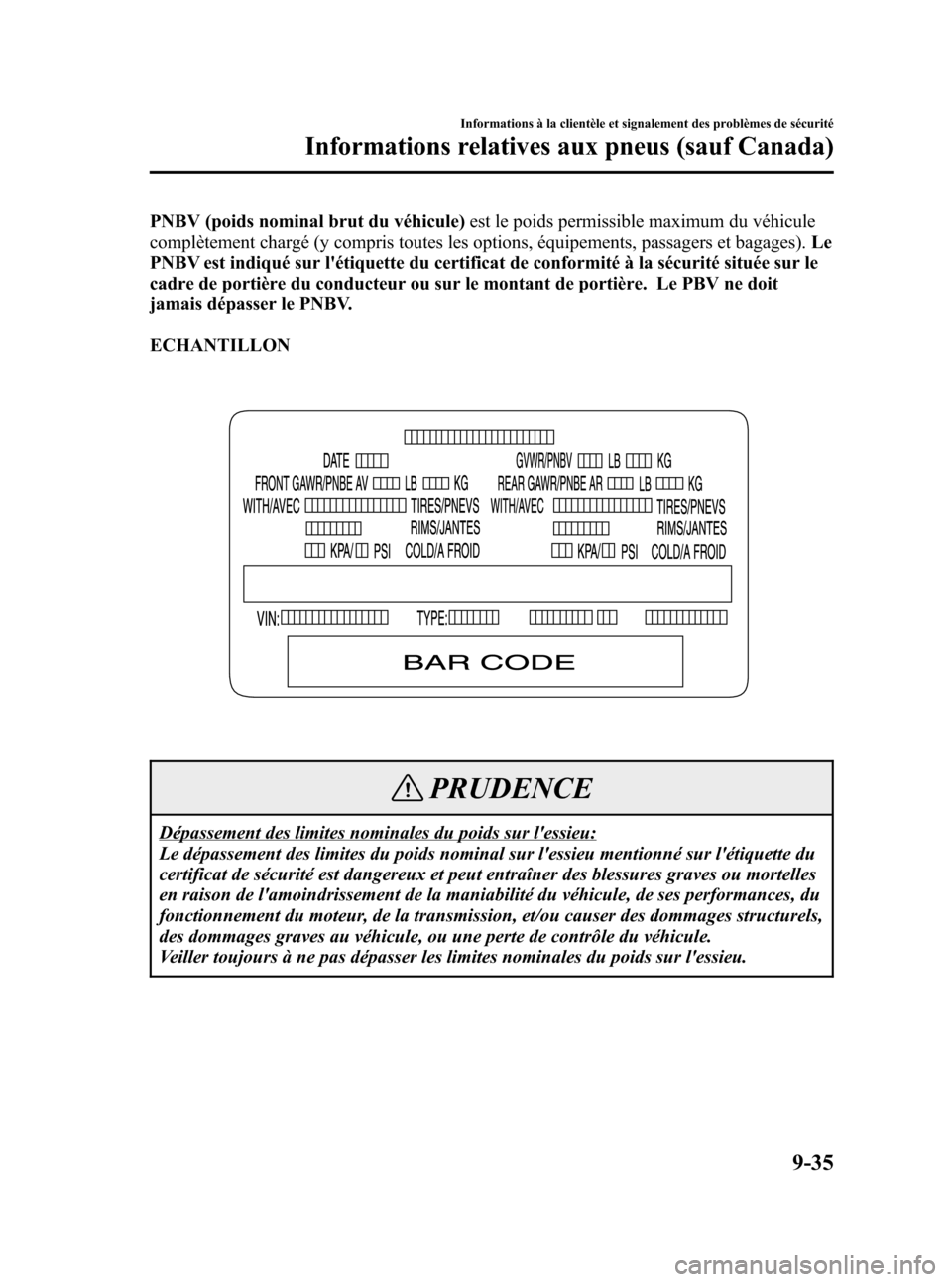

PNBV (poids nominal brut du véhicule)est le poids permissible maximum du véhicule
complètement chargé (y compris toutes les options, équipements, passagers et bagages).Le
PNBV est indiqué sur l'étiquette du certificat de conformité à la sécurité située sur le
cadre de portière du conducteur ou sur le montant de portière. Le PBV ne doit
jamais dépasser le PNBV.
ECHANTILLON
PRUDENCE
Dépassement des limites nominales du poids sur l'essieu:
Le dépassement des limites du poids nominal sur l'essieu mentionné sur l'étiquette du
certificat de sécurité est dangereux et peut entraîner des blessures graves ou mortelles
en raison de l'amoindrissement de la maniabilité du véhicule, de ses performances, du
fonctionnement du moteur, de la transmission, et/ou causer des dommages structurels,
des dommages graves au véhicule, ou une perte de contrôle du véhicule.
Veiller toujours à ne pas dépasser les limites nominales du poids sur l'essieu.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
9-35
CX-7_8V29-EC-06B_Edition2 Page413
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (414,1)

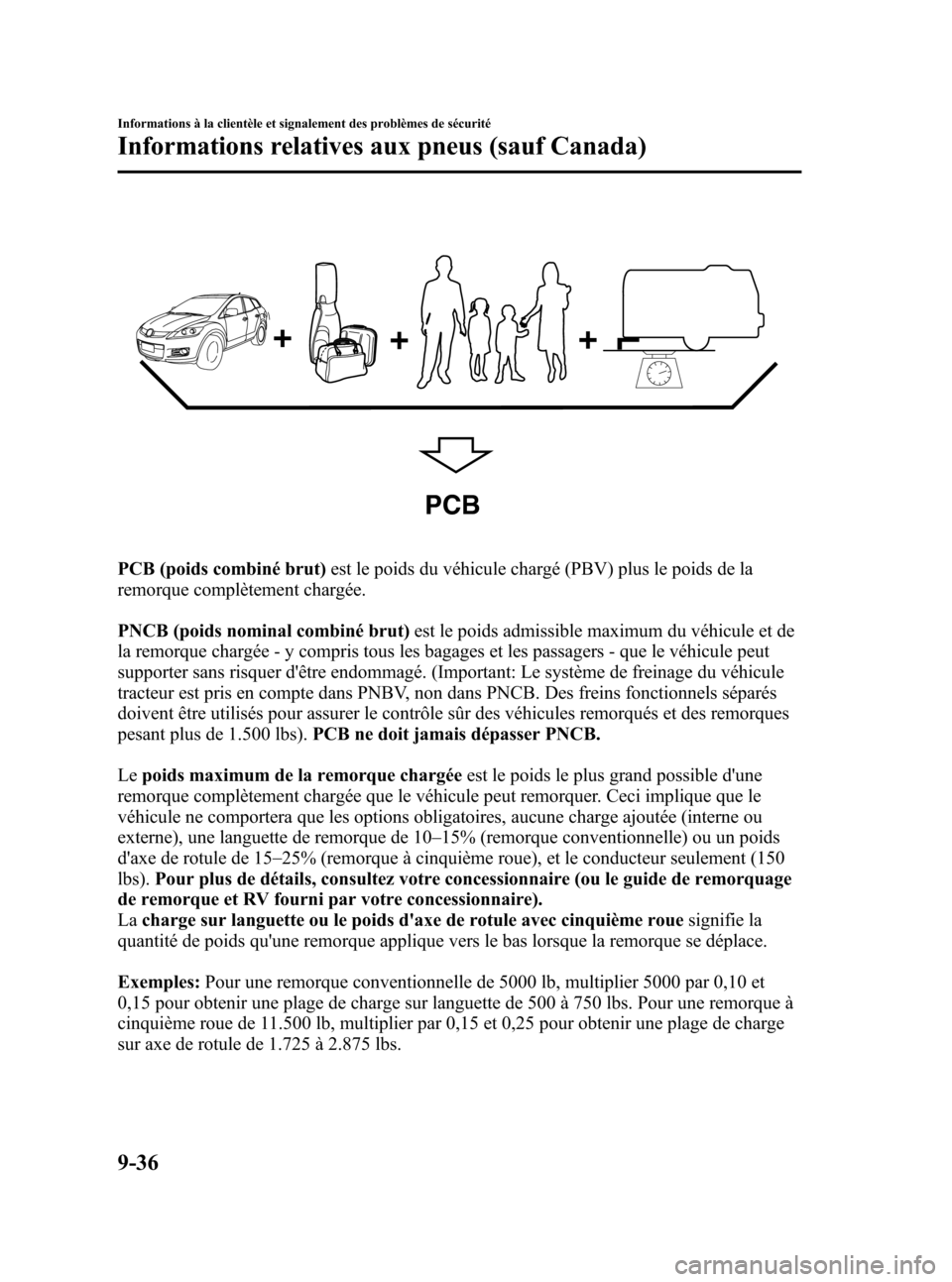

PCB
PCB (poids combiné brut)est le poids du véhicule chargé (PBV) plus le poids de la
remorque complètement chargée.
PNCB (poids nominal combiné brut)est le poids admissible maximum du véhicule et de
la remorque chargée - y compris tous les bagages et les passagers - que le véhicule peut
supporter sans risquer d'être endommagé. (Important: Le système de freinage du véhicule
tracteur est pris en compte dans PNBV, non dans PNCB. Des freins fonctionnels séparés
doivent être utilisés pour assurer le contrôle sûr des véhicules remorqués et des remorques
pesant plus de 1.500 lbs).PCB ne doit jamais dépasser PNCB.
Lepoids maximum de la remorque chargéeest le poids le plus grand possible d'une
remorque complètement chargée que le véhicule peut remorquer. Ceci implique que le
véhicule ne comportera que les options obligatoires, aucune charge ajoutée (interne ou
externe), une languette de remorque de 10_
15% (remorque conventionnelle) ou un poids
d'axe de rotule de 15_
25% (remorque à cinquième roue), et le conducteur seulement (150
lbs).Pour plus de détails, consultez votre concessionnaire (ou le guide de remorquage
de remorque et RV fourni par votre concessionnaire).
Lacharge sur languette ou le poids d'axe de rotule avec cinquième rouesignifie la
quantité de poids qu'une remorque applique vers le bas lorsque la remorque se déplace.
Exemples:Pour une remorque conventionnelle de 5000 lb, multiplier 5000 par 0,10 et
0,15 pour obtenir une plage de charge sur languette de 500 à 750 lbs. Pour une remorque à
cinquième roue de 11.500 lb, multiplier par 0,15 et 0,25 pour obtenir une plage de charge
sur axe de rotule de 1.725 à 2.875 lbs.
9-36
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
CX-7_8V29-EC-06B_Edition2 Page414
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (415,1)

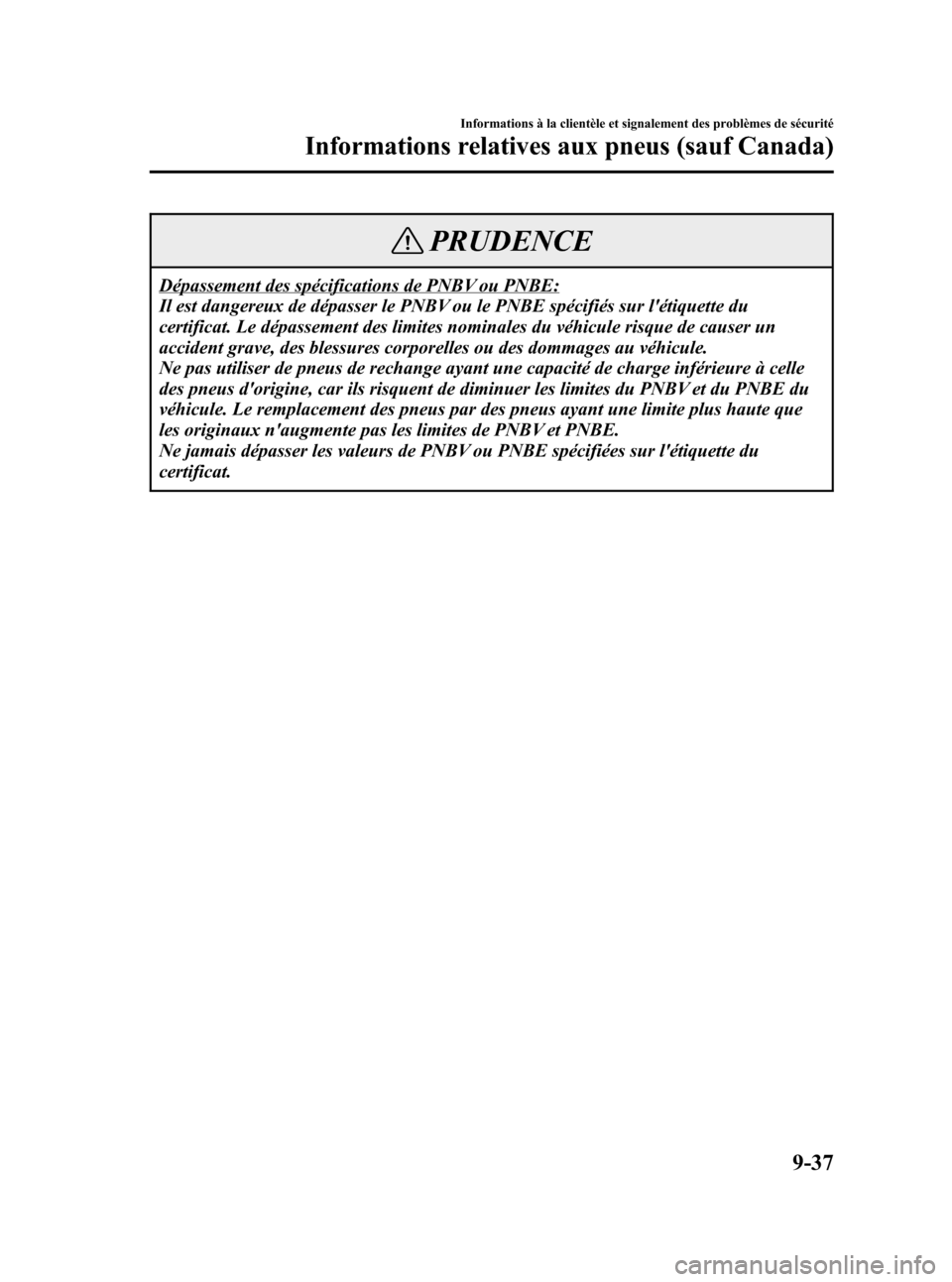

PRUDENCE
Dépassement des spécifications de PNBV ou PNBE:
Il est dangereux de dépasser le PNBV ou le PNBE spécifiés sur l'étiquette du
certificat. Le dépassement des limites nominales du véhicule risque de causer un
accident grave, des blessures corporelles ou des dommages au véhicule.
Ne pas utiliser de pneus de rechange ayant une capacité de charge inférieure à celle
des pneus d'origine, car ils risquent de diminuer les limites du PNBV et du PNBE du
véhicule. Le remplacement des pneus par des pneus ayant une limite plus haute que
les originaux n'augmente pas les limites de PNBV et PNBE.
Ne jamais dépasser les valeurs de PNBV ou PNBE spécifiées sur l'étiquette du
certificat.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
9-37
CX-7_8V29-EC-06B_Edition2 Page415
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (416,1)

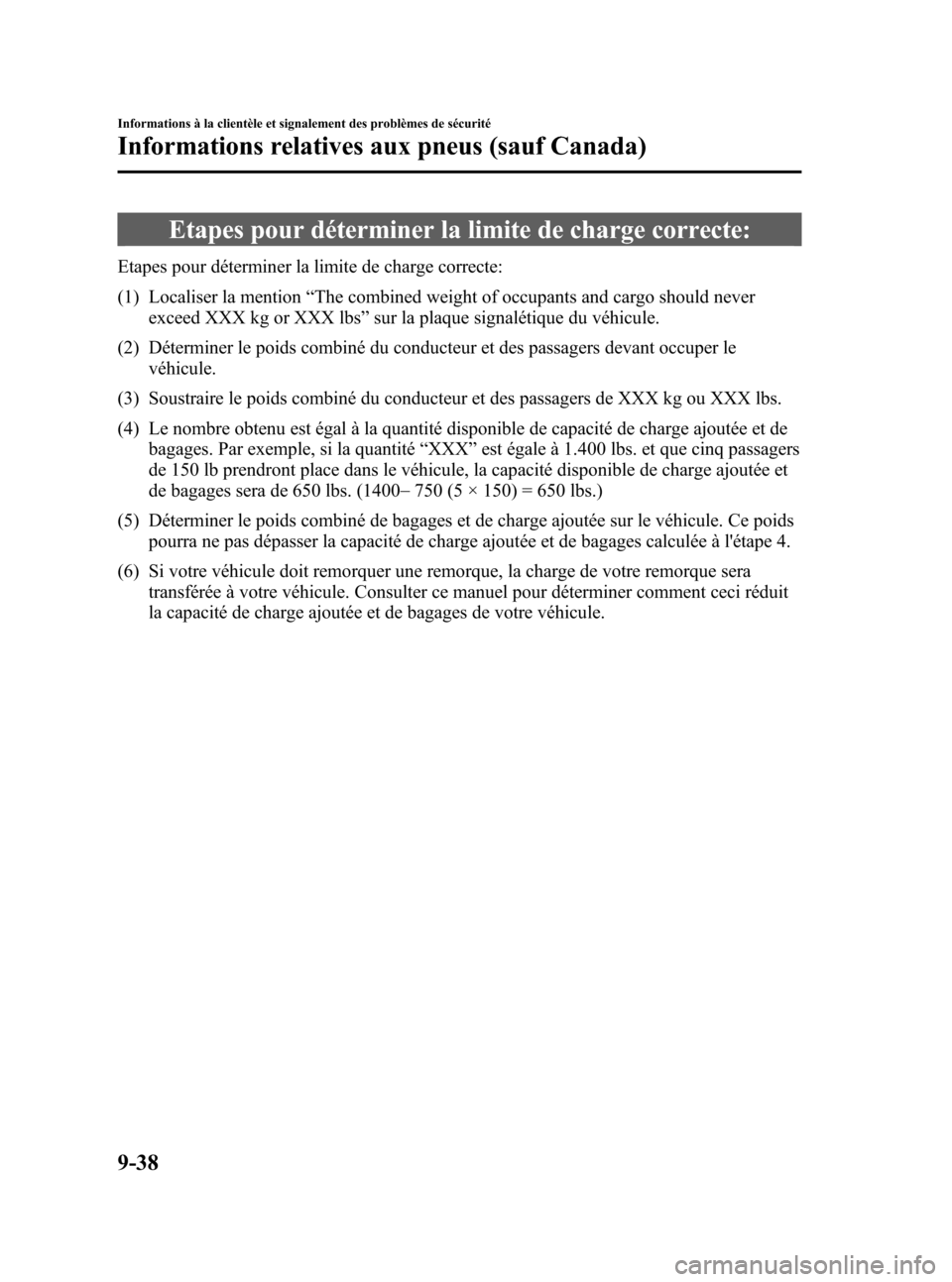

Etapes pour déterminer la limite de charge correcte:
Etapes pour déterminer la limite de charge correcte:
(1) Localiser la mention“The combined weight of occupants and cargo should never
exceed XXX kg or XXX lbs”sur la plaque signalétique du véhicule.
(2) Déterminer le poids combiné du conducteur et des passagers devant occuper le
véhicule.
(3) Soustraire le poids combiné du conducteur et des passagers de XXX kg ou XXX lbs.
(4) Le nombre obtenu est égal à la quantité disponible de capacité de charge ajoutée et de
bagages. Par exemple, si la quantité“XXX”est égale à 1.400 lbs. et que cinq passagers
de 150 lb prendront place dans le véhicule, la capacité disponible de charge ajoutée et
de bagages sera de 650 lbs. (1400_
750 (5 × 150) = 650 lbs.)
(5) Déterminer le poids combiné de bagages et de charge ajoutée sur le véhicule. Ce poids
pourra ne pas dépasser la capacité de charge ajoutée et de bagages calculée à l'étape 4.
(6) Si votre véhicule doit remorquer une remorque, la charge de votre remorque sera
transférée à votre véhicule. Consulter ce manuel pour déterminer comment ceci réduit
la capacité de charge ajoutée et de bagages de votre véhicule.
9-38
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
CX-7_8V29-EC-06B_Edition2 Page416
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (417,1)
Signalement des problèmes de sécurité (Etats-Unis)
Si vous pensez que votre véhicule présente une anomalie susceptible de
provoquer un accident, des blessures corporelles ou la mort, vous devez en
informer immédiatement la National Highway Traffic Safety Administration
(NHTSA) ainsi que Mazda Motor Corporation (votre importateur/distributeur
Mazda).
Si la NHTSA reçoit plusieurs plaintes identiques, elle peut procéder à une
enquête et, en cas d'anomalie compromettant la sécurité constatée sur un
groupe de véhicules, elle peut ordonner une campagne de rappel et de mesures
correctives. Toutefois, la NHTSA ne peut intervenir pour régler un différend
entre vous, votre concessionnaire ou Mazda Motor Corporation (votre
importateur/distributeur Mazda).
Vous pouvez joindre la NHTSA par téléphone au numéro sans frais
d’assistance téléphonique Vehicle Safety Hotline à 1-888-327-4236 (TTY: 1-
800-424-9153); vous rendre sur le site http://www.safercar.gov; ou écrire à:
Administrateur, NHTSA, 400 Seventh Street, SW., Washington, DC 20590.
Vous pouvez également obtenir d'autres renseignements sur la sécurité des
véhicules automobiles en vous rendant sur le site http://www.safercar.gov.
REMARQUE
Si vous résidez aux Etats-Unis, toute la correspondance à Mazda Motor Corporation
devrait être adressée à:
Mazda North American Operations
7755 Irvine Center Drive
Irvine, California 92618-2922
P.O. Box 19734
Irvine, CA 92623-9734
Centre d'assistance à la clientèle ou au numéro sans frais 1 (800) 222-5500
Si vous résidez à l'extérieur des Etats-Unis, veuillez contacter le distributeur Mazda le
plus proche indiqué (page 9-8) de ce manuel.
Informations à la clientèle et signalement des problèmes de sécurité
Signalement des problèmes de sécurité
9-39
CX-7_8V29-EC-06B_Edition2 Page417
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (418,1)

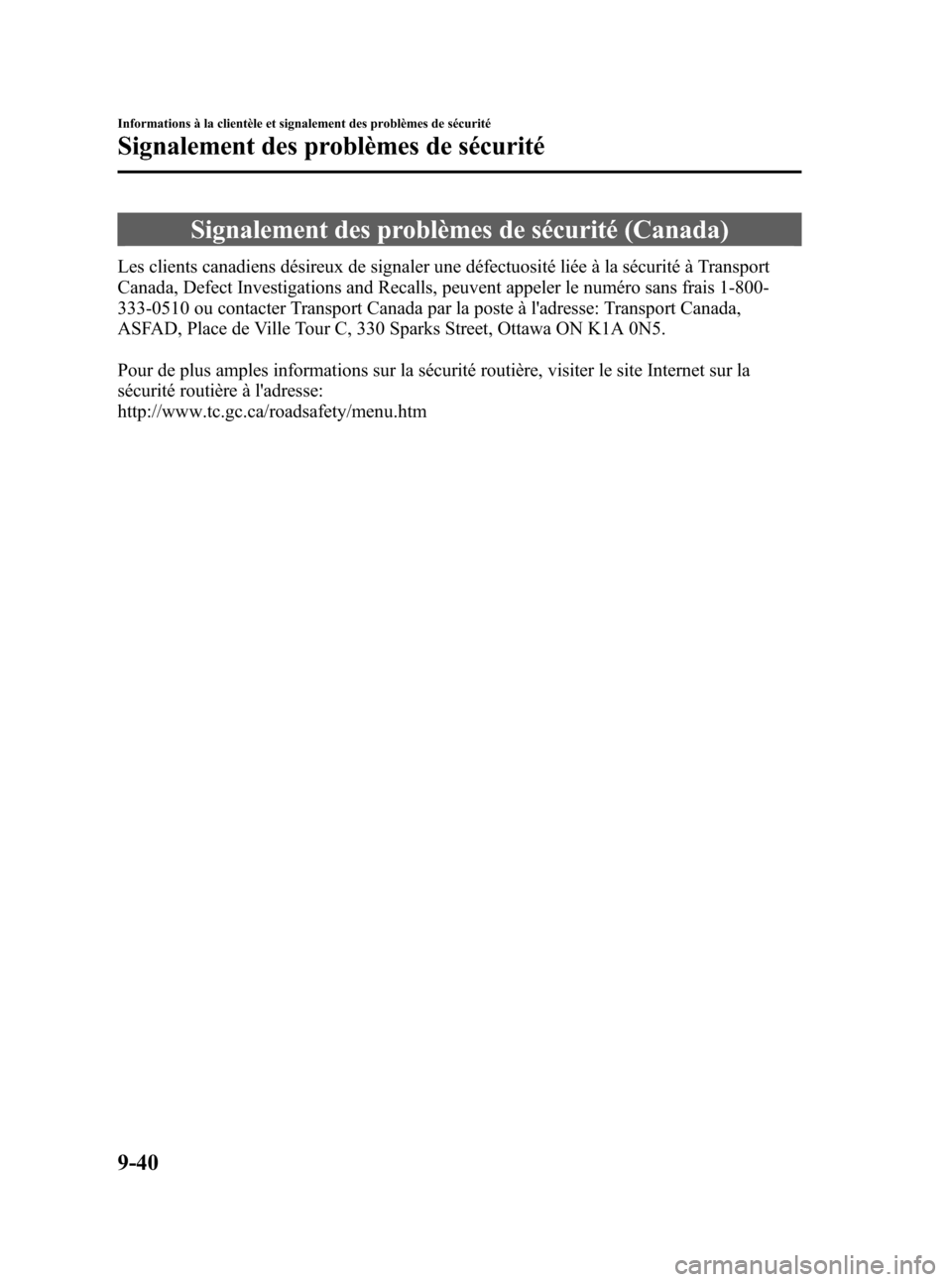

Signalement des problèmes de sécurité (Canada)
Les clients canadiens désireux de signaler une défectuosité liée à la sécurité à Transport
Canada, Defect Investigations and Recalls, peuvent appeler le numéro sans frais 1-800-
333-0510 ou contacter Transport Canada par la poste à l'adresse: Transport Canada,
ASFAD, Place de Ville Tour C, 330 Sparks Street, Ottawa ON K1A 0N5.
Pour de plus amples informations sur la sécurité routière, visiter le site Internet sur la
sécurité routière à l'adresse:
http://www.tc.gc.ca/roadsafety/menu.htm
9-40
Informations à la clientèle et signalement des problèmes de sécurité
Signalement des problèmes de sécurité
CX-7_8V29-EC-06B_Edition2 Page418
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (419,1)
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-034B-07 MANUEL D'ATELIER 2007 (Anglais)
9999-95-068G-07 SCHEMA DE CABLAGE 2007 (Anglais)
9999-95-080C-07 (Etats-Unis uniquement) CONDUITE ET ENTRETIEN 2007
9999-EC-080C-07 (Canada uniquement) CONDUITE ET ENTRETIEN 2007
9999-PR-08C-07 (Puerto Rico uniquement) CONDUITE ET ENTRETIEN 2007
qMANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
