MAZDA MODEL CX-7 2007 Manuel du propriétaire (in French)

Black plate (421,1)

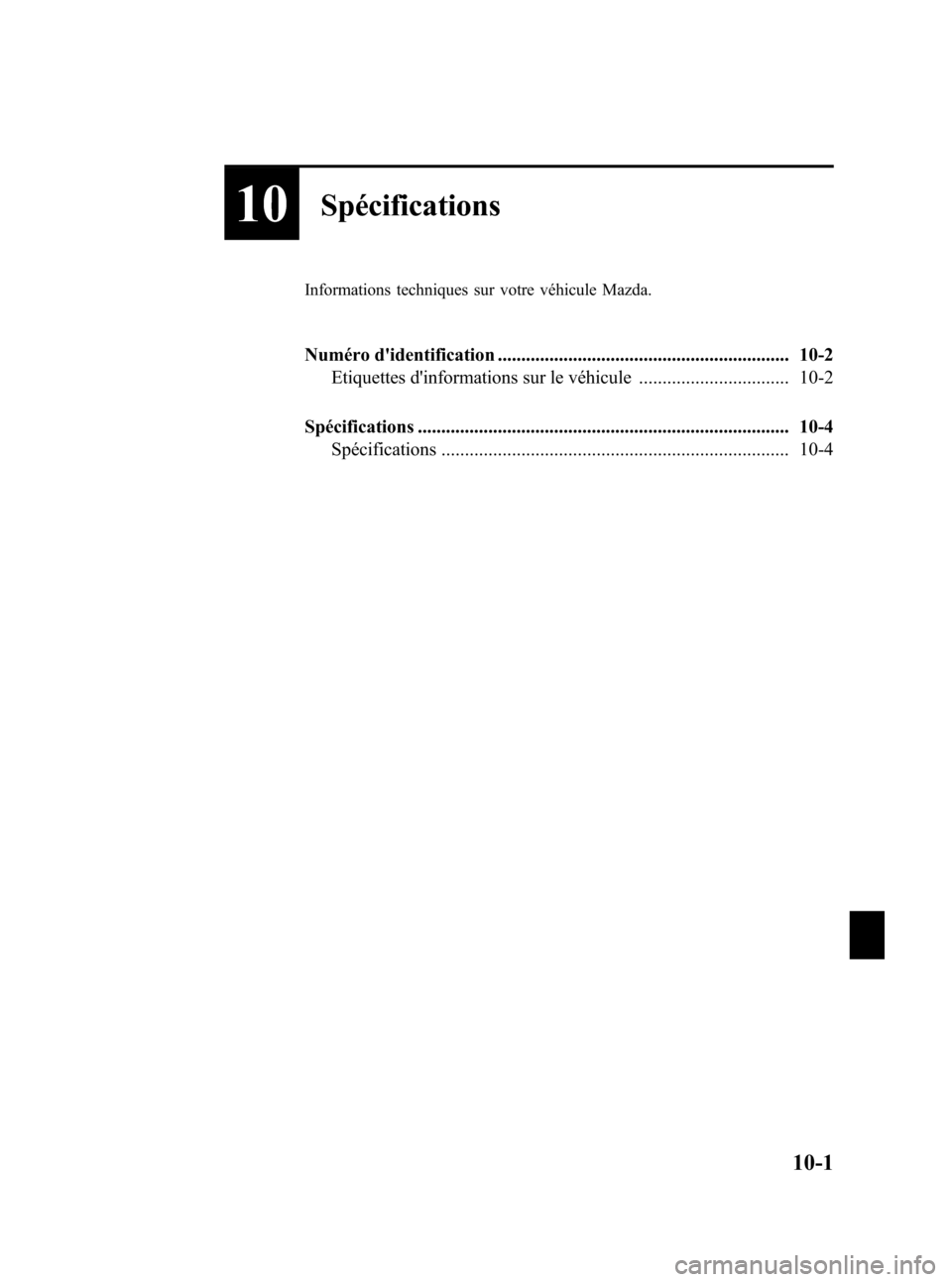

10Spécifications
Informations techniques sur votre véhicule Mazda.
Numéro d'identification .............................................................. 10-2
Etiquettes d'informations sur le véhicule ................................ 10-2
Spécifications ............................................................................... 10-4
Spécifications .......................................................................... 10-4
10-1
CX-7_8V29-EC-06B_Edition2 Page421
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (422,1)
Etiquettes d'informations
sur le véhicule
qNuméro d'identification du véhicule
Le numéro d'identification du véhicule,
l'identifie légalement. Le numéro est
gravé sur une plaque fixée au panneau
d'auvent située dans le coin gauche du
tableau de bord. Cette plaque est
facilement visible à travers le pare-brise.
qEtiquette des normes de sécurité
automobile
qNuméro du châssis
qEtiquette d'informations du
système antipollution du véhicule
qEtiquette de pressions de gonflage
des pneus (sauf Canada)
10-2
Numéro d'identification
CX-7_8V29-EC-06B_Edition2 Page422
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (423,1)

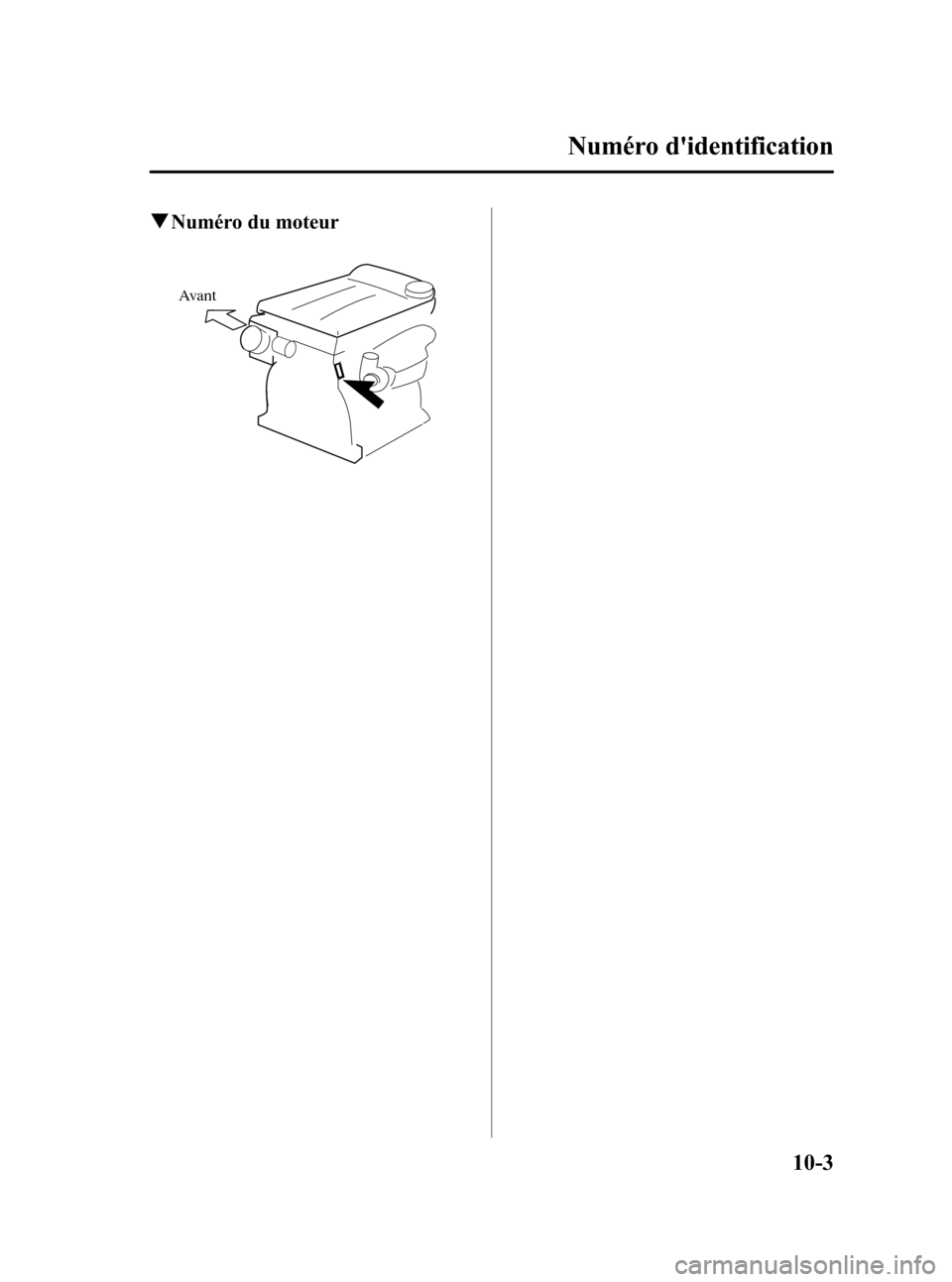

qNuméro du moteur
Avant
Numéro d'identification
10-3
CX-7_8V29-EC-06B_Edition2 Page423
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (424,1)

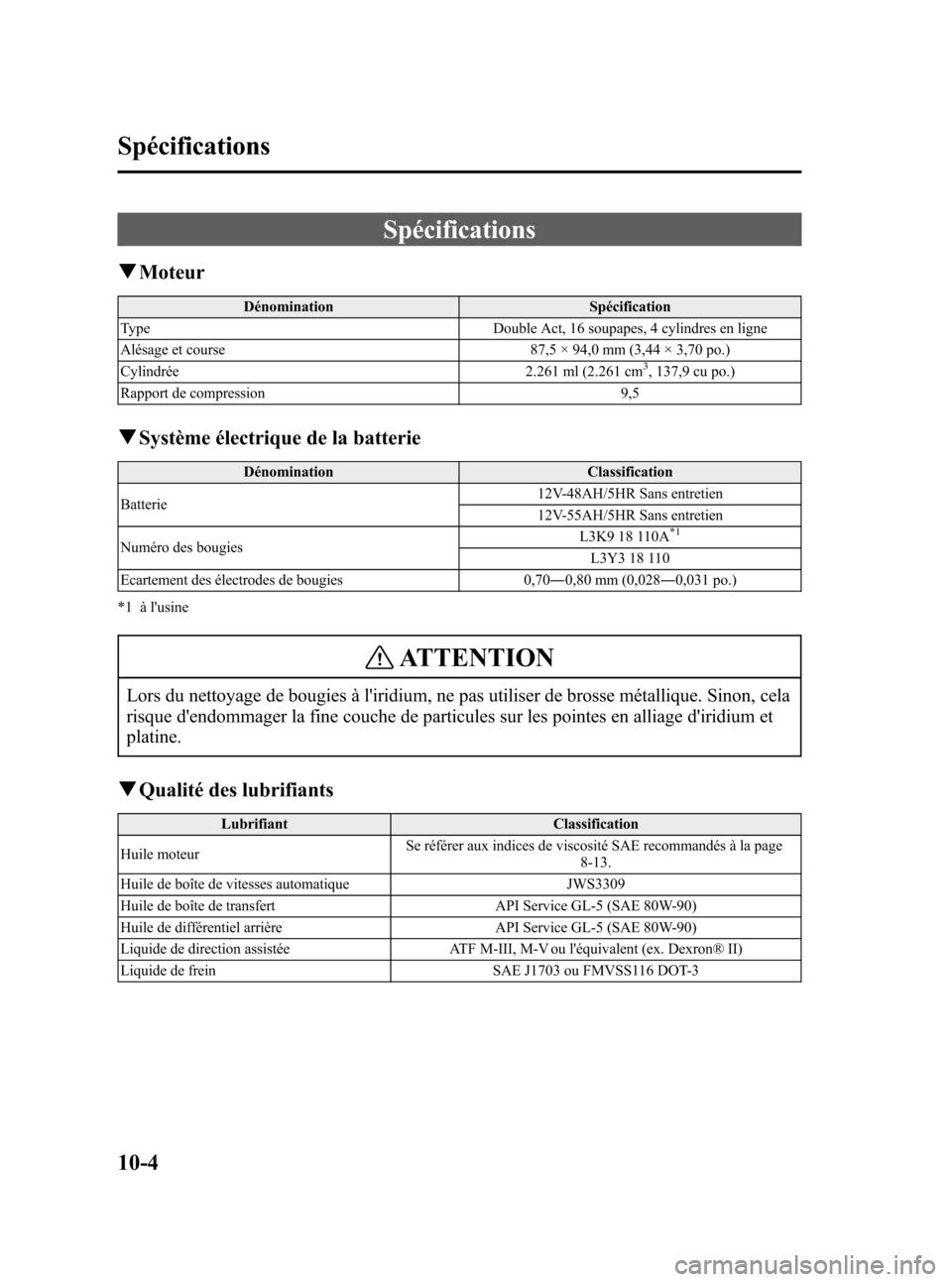

Spécifications
qMoteur
Dénomination Spécification
Type Double Act, 16 soupapes, 4 cylindres en ligne
Alésage et course 87,5 × 94,0 mm (3,44 × 3,70 po.)
Cylindrée 2.261 ml (2.261 cm
3, 137,9 cu po.)
Rapport de compression 9,5
qSystème électrique de la batterie
Dénomination Classification
Batterie12V-48AH/5HR Sans entretien
12V-55AH/5HR Sans entretien
Numéro des bougiesL3K9 18 110A
*1
L3Y3 18 110
Ecartement des électrodes de bougies 0,70―0,80 mm (0,028―0,031 po.)
*1 à l'usine
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela
risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et
platine.
qQualité des lubrifiants
Lubrifiant Classification
Huile moteurSe référer aux indices de viscosité SAE recommandés à la page
8-13.
Huile de boîte de vitesses automatique JWS3309
Huile de boîte de transfert API Service GL-5 (SAE 80W-90)
Huile de différentiel arrière API Service GL-5 (SAE 80W-90)
Liquide de direction assistée ATF M-III, M-V ou l'équivalent (ex. Dexron® II)
Liquide de frein SAE J1703 ou FMVSS116 DOT-3
10-4
Spécifications
CX-7_8V29-EC-06B_Edition2 Page424
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (425,1)
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteurAvec remplacement du filtre à
huile5,7 litres (6,0 US qt, 5,0 Imp qt)
Sans remplacement du filtre à
huile5,3 litres (5,6 US qt, 4,7 Imp qt)
Liquide de refroidissement 9,0 litres (9,5 US qt, 7,9 Imp qt)
Liquide de boîte de vitesses automatique 7,0 litres (7,4 US qt, 6,2 Imp qt)
Huile de boîte de transfert 1,2 litre (1,3 US qt, 1,1 Imp qt)
Huile de différentiel arrière 1,0 litre (1,1 US qt, 0,9 Imp qt)
Liquide de
lave-glaceAvec voyant de niveau bas de
liquide de lave-glace4,5 litres (4,8 US qt, 4,0 Imp qt)
Sans voyant de niveau bas de
liquide de lave-glace2,5 litres (2,6 US qt, 2,2 Imp qt)
Réservoir de carburant 69,0 litres (18,2 US gal, 15,2 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
qDimensions
Dénomination Spécifications du véhicule
Longueur hors toutAvec support de plaque
d'immatriculation4.680 mm (184,3 po.)
Sans support de plaque
d'immatriculation4.675 mm (184,1 po.)
Largeur hors tout 1.872 mm (73,7 po.)
Hauteur hors tout 1.645 mm (64,8 po.)
Voie avant 1.617 mm (63,7 po.)
Voie arrière 1.612 mm (63,5 po.)
Empattement 2.750 mm (108,3 po.)
qPoids
DénominationPoids
2WD AWD
PNBV (Poids nominal brut du véhicule) 2.168 kg (4.780 lb) 2.267 kg (4.998 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 1.150 kg (2.535 lb) 1.189 kg (2.621 lb)
Arrière 1.022 kg (2.253 lb) 1.083 kg (2.388 lb)
Spécifications
10-5
CX-7_8V29-EC-06B_Edition2 Page425
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (426,1)
qClimatiseur
Gaz conforme à la norme SAE J639 Charge maximale de fonctionnement
HFC134a (R-134a) 0,5 kg (1,1 lb)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance en watt ECE R (SAE)
PharesFeux de route 60 HB3 (#9005)
Feux de
croisementHalogène 55 H7 (H7)
A décharge en
xénon35 D2S (―)
Clignotants avant/Feux de stationnement 27/8―(#1157NA)
Feux de position avant 5 W5W (#168)
Antibrouillards
í55 H11 (H11)
Feu de freinage auxiliaire*12,4―(―)
Clignotants arrière 21 WY21W (―)
Feux de freinage/Feux arrière 21/5 W21/5W (#7743)
Feux de recul 21 W21W (#7440)
Feux de plaque d'immatriculation 5 W5W (#168)
Feux de position arrière 5 W5W (#168)
*1 Le remplacement de l'ampoule n'est pas possible car elle est intégrée à l'unité. Remplacer l'unité.
Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt ECE R
Eclairages au pavillon/Lampes de lecture
(Avant)5 W5W
Eclairage au pavillon (Arrière) 10―
Eclairage de compartiment à bagages 10―
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du
véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du
même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
10-6íCertains modèles.
Spécifications
CX-7_8V29-EC-06B_Edition2 Page426
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (427,1)

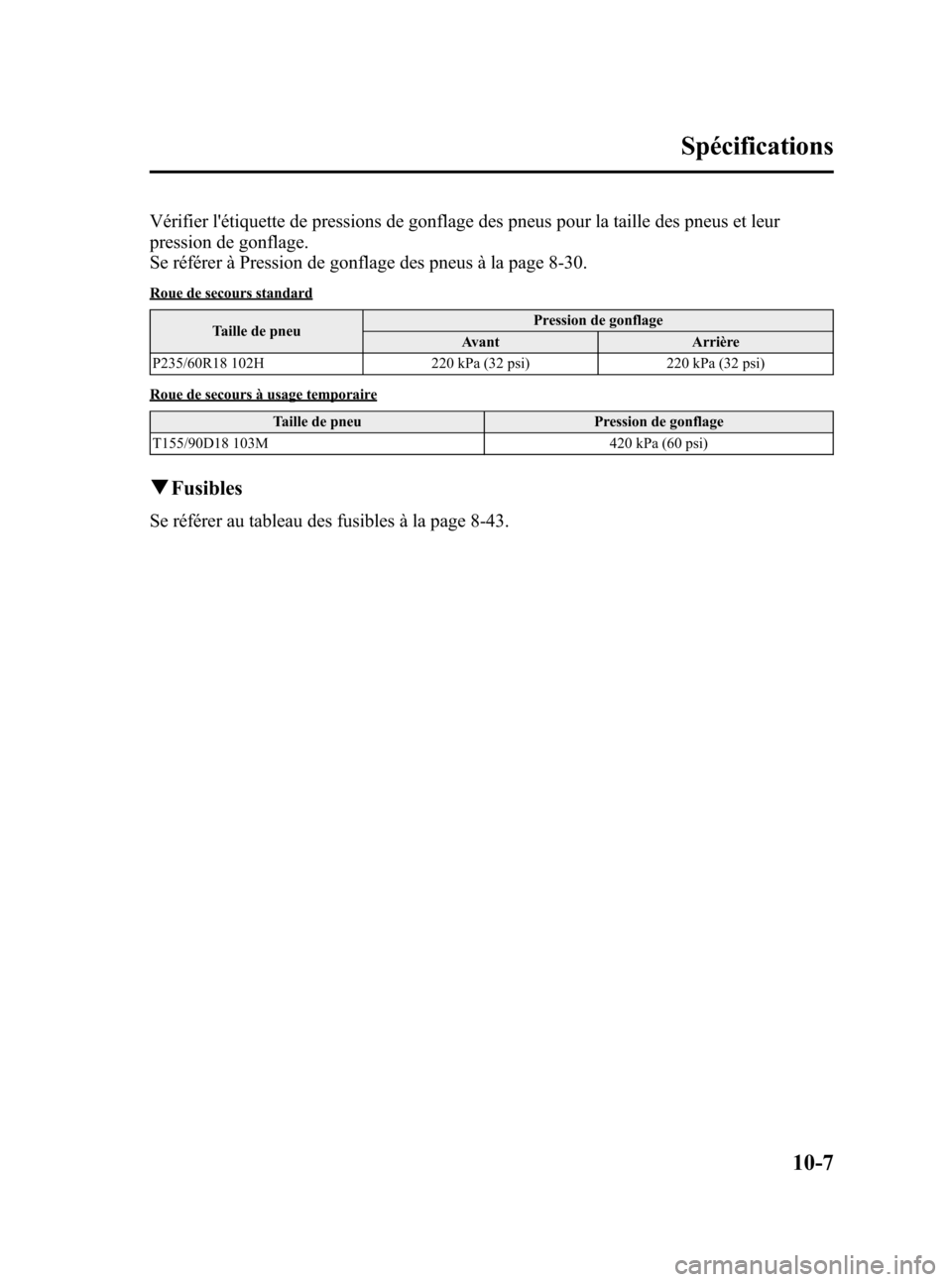

Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 8-30.
Roue de secours standard
Taille de pneuPression de gonflage
Avant Arrière
P235/60R18 102H 220 kPa (32 psi) 220 kPa (32 psi)
Roue de secours à usage temporaire
Taille de pneu Pression de gonflage
T155/90D18 103M 420 kPa (60 psi)
qFusibles
Se référer au tableau des fusibles à la page 8-43.
Spécifications
10-7
CX-7_8V29-EC-06B_Edition2 Page427
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (428,1)
10-8
CX-7_8V29-EC-06B_Edition2 Page428
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (429,1)

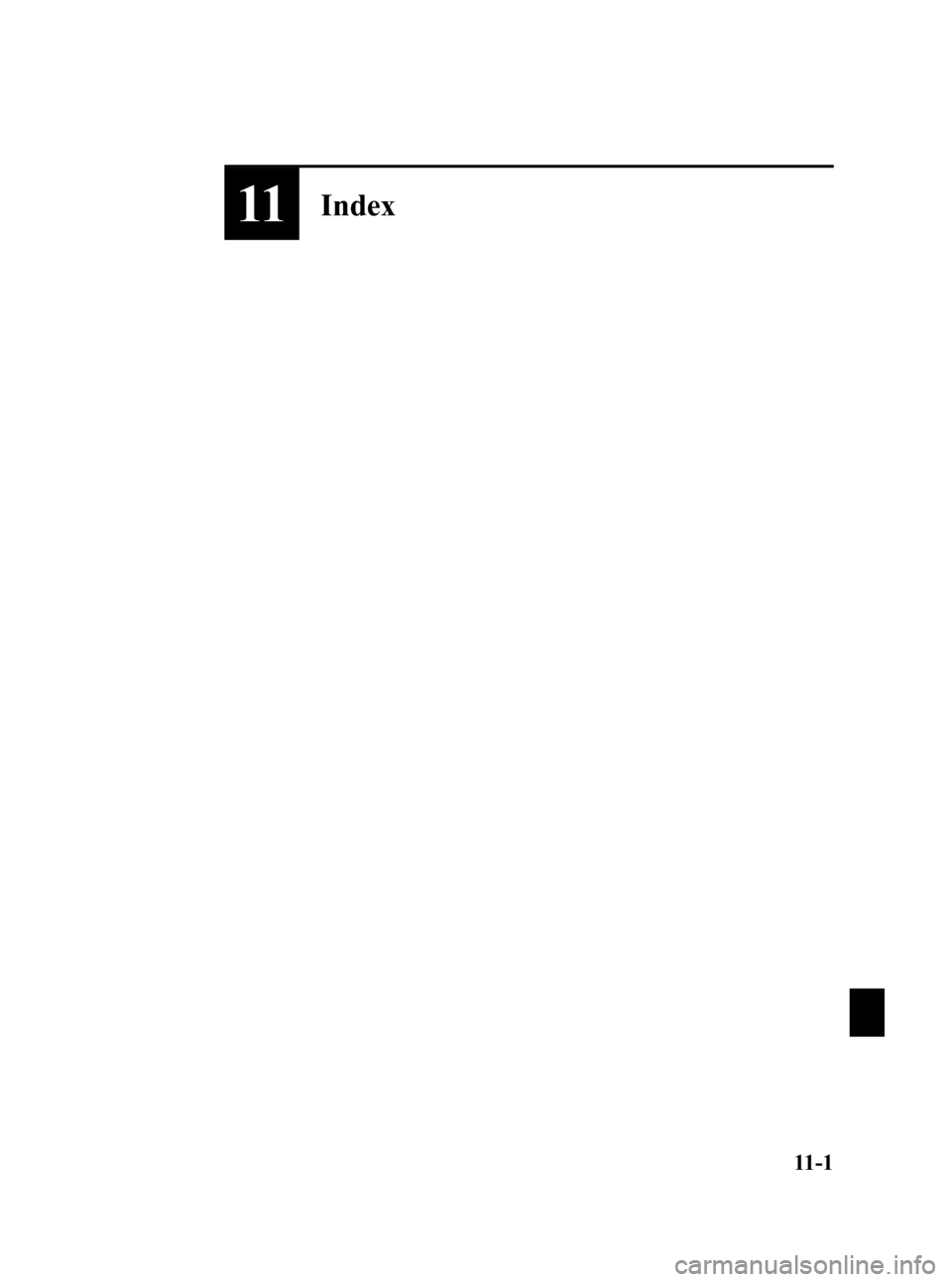

11Index
11-1
CX-7_8V29-EC-06B_Edition2 Page429
Thursday, March 30 2006 11:39 AM
Form No.8V29-EC-06B

Black plate (430,1)
A
Affichage de la température
ambiante ............................................ 6-53
Affichage d'informations .................. 6-52
Affichage audio .......................... 6-54
Affichage de commande
température ................................ 6-54
Affichage de la température
ambiante ..................................... 6-53
Fonctions de l'affichage
d'informations ............................ 6-52
Montre ........................................ 6-53
Ampoules
Remplacement ............................ 8-36
Spécifications ............................. 10-6
Anneaux de fixation de la charge ...... 6-57
Antenne ............................................. 6-16
Antibrouillards .................................. 5-60
Avant .......................................... 5-60
Assistance à la clientèle ...................... 9-2
Attelage d'une remorque ................... 4-16
Avant de démarrer le moteur ............... 4-7
Avant d'entrer dans le véhicule .... 4-7
De l'intérieur du véhicule ............. 4-7
Avertisseur ........................................ 5-64
Avertisseurs sonores
Rappel de frein de
stationnement ............................. 5-55
B
Batterie
Démarrage d'urgence .................. 7-14
Entretien ..................................... 8-27
Spécifications ............................. 10-4
B
Bip
Avertisseur sonore de ceinture de
sécurité ....................................... 5-54
Avertisseur sonore de surveillance de
pression des pneus ..................... 5-55
Rappel de clé au contact ............. 5-54
Rappel des feux allumés ............ 5-54
Boîte à gants ..................................... 6-56
Boîte de vitesses automatique
Conseils concernant la
conduite ...................................... 5-16
Liquide ....................................... 8-20
Mode de sélection manuelle des
rapports ...................................... 5-13
Plages de la boîte de vitesses ..... 5-10
Système de verrouillage de levier
sélecteur ..................................... 5-12
C
Capotage ........................................... 4-10
Carburant
Contenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-37
Trappe de remplissage et bouchon de
réservoir ..................................... 3-45
