Black plate (91,1)
Clé auxiliaire
Plaque de numéro de code de la clé
Touche de panique
Touche de verrouillage
Touche de déverrouillage
Témoin de fonctionnement
Un numéro de code est gravé sur la plaque attachée au jeu de clés; détacher cette plaque et
la conserver dans un endroit sûr (mais pas dans le véhicule) ce numéro sera nécessaire si
l'on doit remplacer une des clés.
Noter aussi le numéro de code et le garder dans un endroit sécuritaire et à portée de main,
mais pas dans le véhicule.
Si une clé est perdue, s'adresser à un concessionnaire agréé Mazda en s'assurant d'avoir le
code de la clé avec soi.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-3
CX-7_8X60-EC-07E_Edition2 Page91
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (92,1)
ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un PC.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
ØLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
ØPour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Remplacer la pile lorsque le témoin KEY (vert)
clignote sur le tableau de bord.
Se référer à Avertisseur de la pile de clé avancée déchargée à la page 3-19.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8X60-EC-07E_Edition2 Page92
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (93,1)
qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) clignote sur le
tableau de bord lorsque le moteur est
arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Soulever le capuchon à l'aide d'un petit
tournevis plat, puis le basculer pour
l'enlever.
Capuchon
ATTENTION
Ne pas basculer le capuchon trop
loin. Vous risquez de l'endommager.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
CX-7_8X60-EC-07E_Edition2 Page93
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (94,1)
3. Insérer un petit tournevis plat dans
l'interstice et appuyer sur la pile pour la
retirer.
4. Insérer une pile neuve (CR2025 ou
équivalente) avec le pôle positif (
)
orienté du côté de la marque (
)du
capuchon.
5. Fermer le capuchon en le basculant.
Capuchon
6. Réinsérer la clé auxiliaire.
qEntretien
En cas de problème avec les fonctions à
télécommande, s'adresser à un
concessionnaire agréé Mazda.
Si une des clés avancée est perdue ou
volée, apporter les autres clés avancées à
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé avancée perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
3-6
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8X60-EC-07E_Edition2 Page94
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (95,1)
Commande via les
fonctions à télécommande
qPlage de fonctionnement
Le système fonctionne uniquement
lorsque le conducteur se trouve dans le
véhicule ou dans la plage de
fonctionnement et qu'il est muni de la clé
avancée.
REMARQUE
Lorsque la pile est déchargée ou dans les
zones soumises à des ondes ou des
interférences radio de forte intensité la plage
de fonctionnement peut être réduite ou le
système peut ne pas fonctionner.
Verrouillage/déverrouillage des
portières et du hayon
La plage de fonctionnement pour le
verrouillage/déverrouillage des portières
est la zone comprise dans un rayon
inférieur ou égal à 80 cm (2,6 pieds)
autour du centre des poignées de portières
avant.
La plage de fonctionnement pour le
verrouillage/déverrouillage du hayon est
la zone comprise dans un rayon inférieur
ou égal à 80 cm (2,6 pieds) autour du
centre du hayon.
Emetteur extérieur
Plage de
fonctionnement
REMARQUE
Le système risque de ne pas fonctionner à
proximité immédiate des fenêtres, des poignées
de portières ou du hayon.
Démarrage du moteur
La plage de fonctionnement pour le
démarrage du moteur inclut la quasi-
totalité de l'habitacle excepté le
compartiment à bagages.
Emetteur intérieur
Plage de
fonctionnement
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-7
CX-7_8X60-EC-07E_Edition2 Page95
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (96,1)
REMARQUElBien que le compartiment à bagages ne se
trouve pas dans la plage de
fonctionnement, le démarrage du moteur
pourra être possible.
lLe moteur peut ne pas démarrer si la clé
avancée se trouve dans les zones suivantes:
lAutour du tableau de bordlDans les compartiments de rangement,
tels que la boîte à gant
lLe démarrage du moteur est possible même
si la clé avancée se trouve à l'extérieur du
véhicule et à proximité immédiate d'une
porte et d'une fenêtre. Cependant, il est
important de toujours démarrer le moteur
en étant installé dans le siège conducteur.
Si l'on fait démarrer le véhicule et que la
clé avancée ne se trouve pas dans le
véhicule, le véhicule ne redémarrera pas
après qu'on l'ait arrêté et qu'on ait mis le
contacteur d'allumage sur la position de
verrouillage.
lSi la clé avancée est détectée dans la plage
de fonctionnement, le témoin de
fonctionnement situé dans le combiné
d'instruments clignote momentanément.
qVerrouillage, déverrouillage à l'aide
de l'interrupteur de commande
Toutes les portières et le hayon peuvent
être verrouillés/déverrouillés en appuyant
sur l'interrupteur de commande des
portières avant ou du hayon lorsque le
conducteur est muni de la clé avancée.
Portières avant
Interrupteur de
commande
Hayon
Interrupteur de
commande
Pour verrouiller
Pour verrouiller les portières et le hayon,
appuyer sur l'interrupteur de commande.
Un bip sonore se fera entendre une fois et
les feux de détresse clignoteront une fois.
3-8
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8X60-EC-07E_Edition2 Page96
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

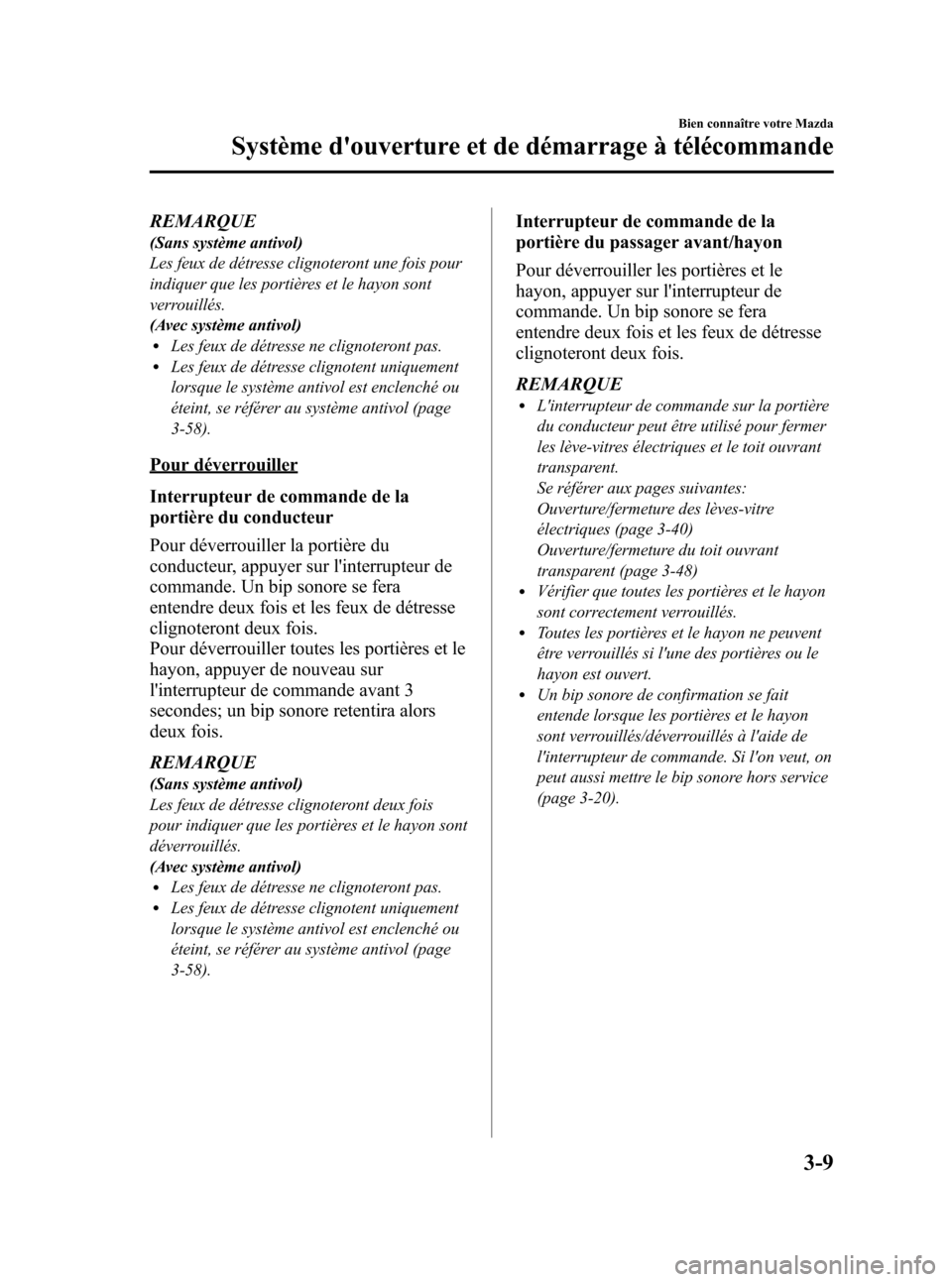

Black plate (97,1)
REMARQUE
(Sans système antivol)
Les feux de détresse clignoteront une fois pour
indiquer que les portières et le hayon sont
verrouillés.
(Avec système antivol)
lLes feux de détresse ne clignoteront pas.lLes feux de détresse clignotent uniquement
lorsque le système antivol est enclenché ou
éteint, se référer au système antivol (page
3-58).
Pour déverrouiller
Interrupteur de commande de la
portière du conducteur
Pour déverrouiller la portière du
conducteur, appuyer sur l'interrupteur de
commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois.
Pour déverrouiller toutes les portières et le
hayon, appuyer de nouveau sur
l'interrupteur de commande avant 3
secondes; un bip sonore retentira alors
deux fois.
REMARQUE
(Sans système antivol)
Les feux de détresse clignoteront deux fois
pour indiquer que les portières et le hayon sont
déverrouillés.
(Avec système antivol)
lLes feux de détresse ne clignoteront pas.lLes feux de détresse clignotent uniquement
lorsque le système antivol est enclenché ou
éteint, se référer au système antivol (page
3-58).
Interrupteur de commande de la
portière du passager avant/hayon
Pour déverrouiller les portières et le
hayon, appuyer sur l'interrupteur de
commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois.
REMARQUE
lL'interrupteur de commande sur la portière
du conducteur peut être utilisé pour fermer
les lève-vitres électriques et le toit ouvrant
transparent.
Se référer aux pages suivantes:
Ouverture/fermeture des lèves-vitre
électriques (page 3-40)
Ouverture/fermeture du toit ouvrant
transparent (page 3-48)
lVérifier que toutes les portières et le hayon
sont correctement verrouillés.
lToutes les portières et le hayon ne peuvent
être verrouillés si l'une des portières ou le
hayon est ouvert.
lUn bip sonore de confirmation se fait
entende lorsque les portières et le hayon
sont verrouillés/déverrouillés à l'aide de
l'interrupteur de commande. Si l'on veut, on
peut aussi mettre le bip sonore hors service
(page 3-20).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-9
CX-7_8X60-EC-07E_Edition2 Page97
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (98,1)
lCe paramètre peut être modifié de telle
sorte que les portières et le hayon soient
verrouillés automatiquement sans avoir
besoin d'appuyer sur l'interrupteur de
commande (page 3-20).
(Fonction de verrouillage automatique)
Un bip sonore se fait entendre lorsque
toutes les portières et le hayon sont fermés
et que la clé est transportée. Toutes les
portières et le hayon sont fermés
automatiquement après 3 secondes environ
lorsque la clé avancée se trouve hors des
limites de la plage de fonctionnement. Les
feux de détresse clignoteront une fois.
(Même si le conducteur reste dans la plage
de fonctionnement, toutes les portières et le
hayon seront automatiquement verrouillés
après 30 secondes environ.)
Si le conducteur sort de la plage de
fonctionnement avant que les portières et le
hayon soient complètement fermés ou
qu'une autre clé avancée est laissée dans le
véhicule, la condamnation automatique ne
fonctionnera pas. Toujours vérifier que
toutes les portières et le hayon sont fermés
et verrouillés avant de quitter le véhicule.
l(Fonction de reverrouillage automatique)
Après avoir déverrouillé les portières et le
hayon en appuyant sur l'interrupteur de
commande, toutes les portières et le hayon
seront verrouillés automatiquement et le feu
de détresse clignotera si l'une quelconque
des opérations suivantes n'est pas exécutée
dans les 30 secondes environ.
lUne portière ou le hayon est ouverte.lLa clé auxiliaire est introduite dans le
contacteur d'allumage.
lLe bouton de démarrage est enfoncé.
qDémarrage du moteur
Positions du contacteur d'allumage
Sans clé traditionnelle, certaines des
fonctions du contacteur d'allumage sont
différentes.
Bouton de démarrage
LOCK (Relâché)
Le volant de direction est bloqué par
mesure de sécurité contre le vol.
LOCK (Enfoncé)
Le contacteur d'allumage peut être mis en
position ACC lorsque le témoin KEY
(vert) s'allume sur le tableau de bord.
3-10
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8X60-EC-07E_Edition2 Page98
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (99,1)
PRUDENCE
Avant de quitter le siège du conducteur,
toujours mettre la clé ou le bouton de
démarrage sur la position LOCK,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P:
Le fait de mettre intentionnellement
la clé ou le bouton de démarrage sur
la position LOCK est beaucoup plus
important dans les cas où vous
quittez le véhicule sans retirer la clé;
et aussi parce que si vous laissez le
bouton sur d'autres positions,
certains des systèmes de sécurité du
véhicule seront désactivés et la
batterie se déchargera.
Il est dangereux de quitter le siège du
conducteur sans mettre le contacteur
d'allumage en position LOCK, sans
appliquer le frein de stationnement et
sans mettre le levier sélecteur en
position P. Le véhicule risque de se
déplacer de façon inattendue. Ceci
peut causer un accident.
REMARQUE
lSi le contacteur d'allumage est difficile à
tourner, déplacer le volant vers la droite et
vers la gauche.
lLe contacteur d'allumage ne peut pas être
tourné de la position ACC vers la position
LOCK lorsque le levier sélecteur n'est pans
en plage P.
ACC (Accessoires)
Le volant de direction est débloqué et
certains accessoires électriques peuvent
fonctionner.REMARQUE
Le système d'ouverture à télécommande ne
fonctionne pas sur la position ACC, et les
portières ne pourront pas être verrouillées/
déverrouillées en utilisant la télécommande ou
les interrupteurs de commande, même si la clé
avancée est emportée loin du véhicule.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Les
voyants (sauf celui du système de
freinage) devraient être vérifiés avant le
démarrage du moteur (page 5-41).
REMARQUE
Lorsque le contacteur d'allumage est mis à la
position ON, le son du moteur de la pompe à
essence fonctionnant près du réservoir
d'essence peut être audible. Ceci n'indique pas
un problème.
START
Cette position sert à faire démarrer le
moteur. Le moteur est lancé jusqu'à ce
qu'on relâche le bouton de démarrage; qui
revient à la position ON. Les voyants du
système de freinage devraient être vérifiés
après le démarrage du moteur (page 5-41).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-11
CX-7_8X60-EC-07E_Edition2 Page99
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E

Black plate (100,1)
Démarrage du moteur
REMARQUE
lLe démarrage du moteur est commandé par
le système d'allumage de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Equipements Source d'Interférence
régissant la puissance de la pulsation du
champ électrique des parasites radio.
lLe conducteur doit être muni de la clé
avancée car celle-ci contient une puce
d'immobilisation qui doit communiquer
avec les commandes du moteur à une
courte distance.
lLorsqu'on démarre le moteur, veiller à ce
que le bouton de démarrage soit bien fixé
avant d'essayer de l'utiliser. Si le bouton se
détache du contacteur d'allumage, le
rattacher en le poussant sur le contacteur
d'allumage.
1. Le conducteur doit s'assurer qu'il est
bien muni de la clé avancée.
2. Tous les occupants du véhicule doivent
attacher leur ceinture.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Appuyer sur la pédale de frein.5. Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N.
6. Enfoncer progressivement le bouton de
démarrage bien à fond.
7. Vérifier que le témoin KEY (vert)
s'allume sur le tableau de bord. Le
voyant KEY (rouge) signale qu'il est
impossible de démarrer le moteur à
l'aide du système d'ouverture à
télécommande avancé. Vous pouvez
utiliser la clé auxiliaire à la place (page
3-21).
3-12
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8X60-EC-07E_Edition2 Page100
Wednesday, June 27 2007 1:38 PM
Form No.8X60-EC-07E
