MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French)

Black plate (423,1)
Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument essentiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et
locales doivent être respectées.
Chariots porte-roues
Un véhicule 2WD doit être remorqué avec
les roues motrices (roues avant) soulevées
du sol. Si cela n'est pas possible en raison
de dommages excessifs ou autres
conditions, utiliser des chariots porte-
roues.
Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
ATTENTION
Ne pas remorquer le véhicule vers
l'arrière avec les roues motrices au
sol. Cela risque d'endommager la
boîte de vitesses.
ATTENTION
Ne pas utiliser un équipement de
remorquage de type à câble. Cela
risque d'endommager le véhicule.
Utiliser un système à prise sous roues
ou un camion à plate-forme.
En cas d'urgence
Remorquage d'urgence
7-19
CX-7_8AS8-EC-09E_Edition1 Page423
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (424,1)

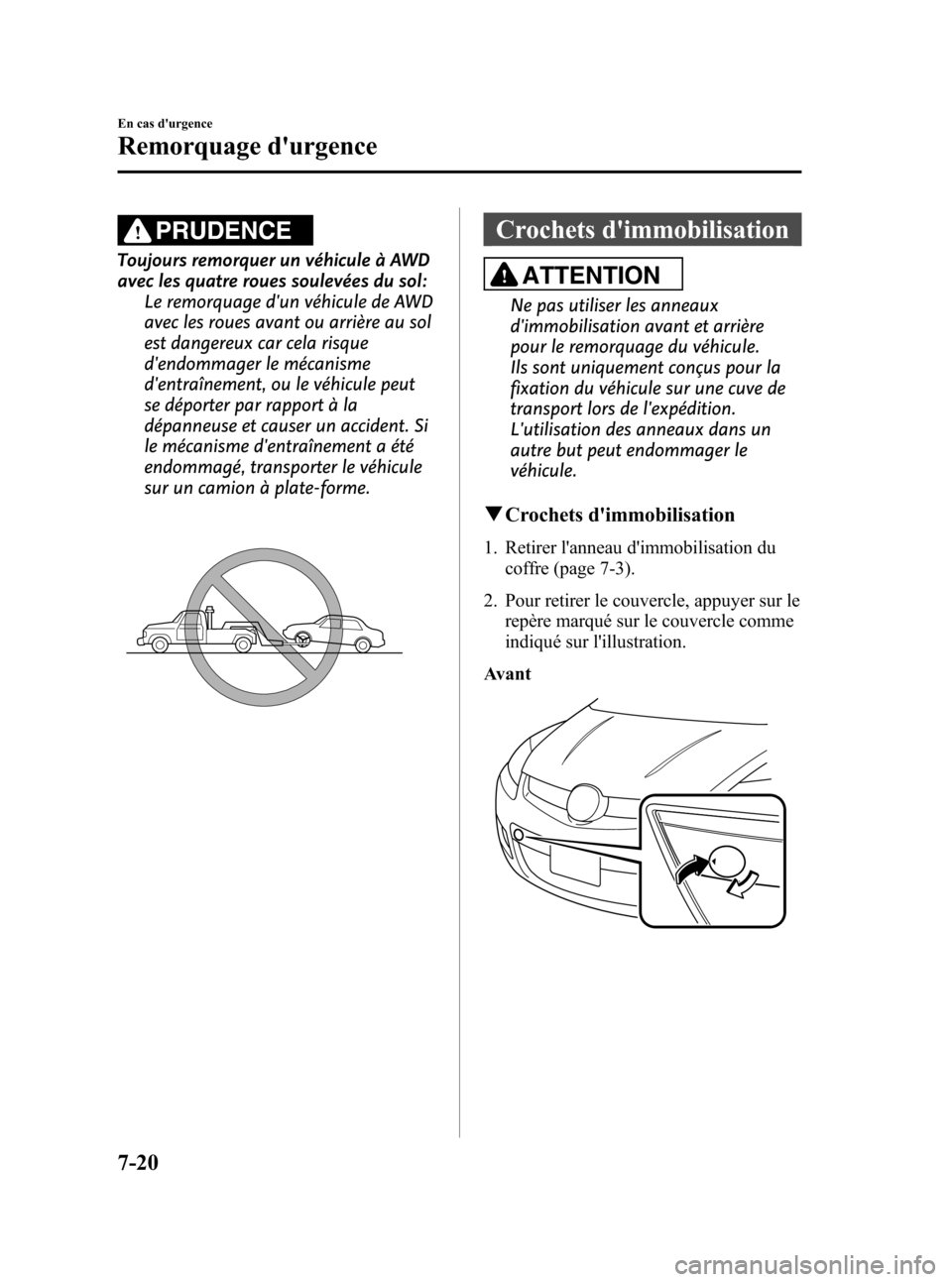

PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:
Le remorquage d'un véhicule de AWD
avec les roues avant ou arrière au sol
est dangereux car cela risque
d'endommager le mécanisme
d'entraînement, ou le véhicule peut
se déporter par rapport à la
dépanneuse et causer un accident. Si
le mécanisme d'entraînement a été
endommagé, transporter le véhicule
sur un camion à plate-forme.
Crochets d'immobilisation
ATTENTION
Ne pas utiliser les anneaux
d'immobilisation avant et arrière
pour le remorquage du véhicule.
Ils sont uniquement conçus pour la
fixation du véhicule sur une cuve de
transport lors de l'expédition.
L'utilisation des anneaux dans un
autre but peut endommager le
véhicule.
qCrochets d'immobilisation
1. Retirer l'anneau d'immobilisation du
coffre (page 7-3).
2. Pour retirer le couvercle, appuyer sur le
repère marqué sur le couvercle comme
indiqué sur l'illustration.
Avant
7-20
En cas d'urgence
Remorquage d'urgence
CX-7_8AS8-EC-09E_Edition1 Page424
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (425,1)

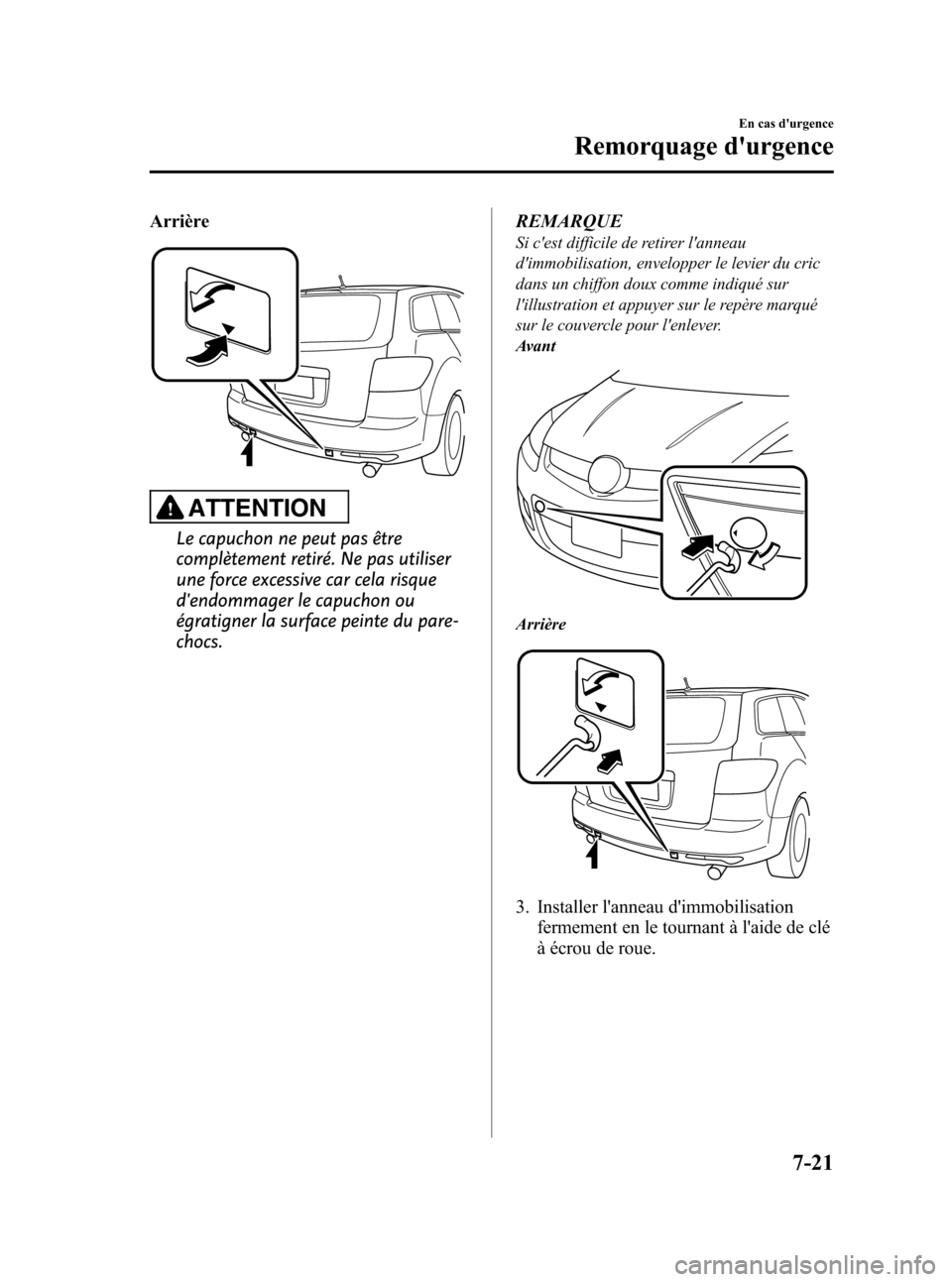

Arrière
ATTENTION
Le capuchon ne peut pas être
complètement retiré. Ne pas utiliser
une force excessive car cela risque
d'endommager le capuchon ou
égratigner la surface peinte du pare-
chocs.REMARQUE
Si c'est difficile de retirer l'anneau
d'immobilisation, envelopper le levier du cric
dans un chiffon doux comme indiqué sur
l'illustration et appuyer sur le repère marqué
sur le couvercle pour l'enlever.
Avant
Arrière
3. Installer l'anneau d'immobilisation
fermement en le tournant à l'aide de clé
à écrou de roue.
En cas d'urgence
Remorquage d'urgence
7-21
CX-7_8AS8-EC-09E_Edition1 Page425
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (426,1)

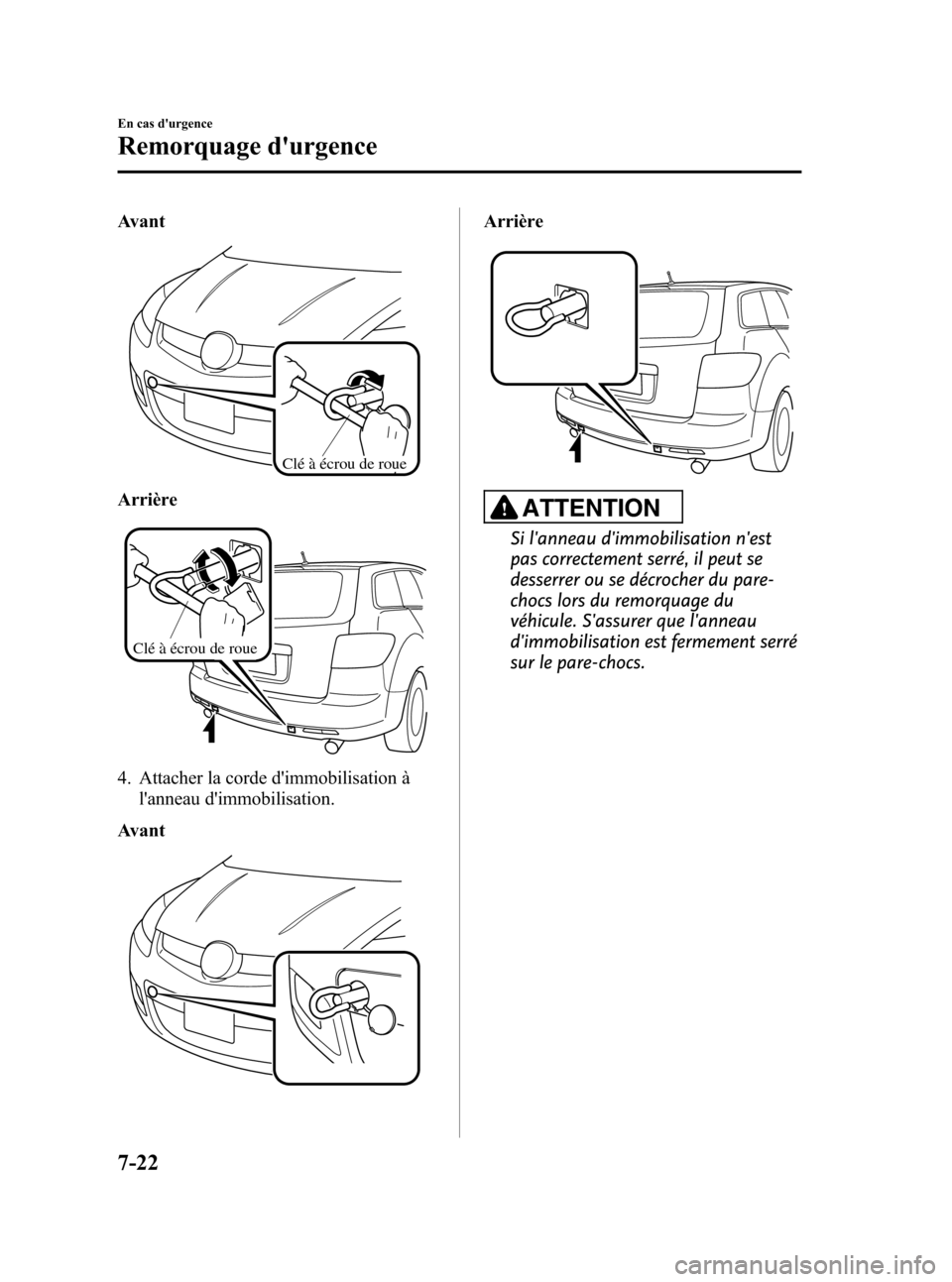

Avant
Clé à écrou de roue
Arrière
Clé à écrou de roue
4. Attacher la corde d'immobilisation à
l'anneau d'immobilisation.
Avant
Arrière
ATTENTION
Si l'anneau d'immobilisation n'est
pas correctement serré, il peut se
desserrer ou se décrocher du pare-
chocs lors du remorquage du
véhicule. S'assurer que l'anneau
d'immobilisation est fermement serré
sur le pare-chocs.
7-22
En cas d'urgence
Remorquage d'urgence
CX-7_8AS8-EC-09E_Edition1 Page426
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (427,1)

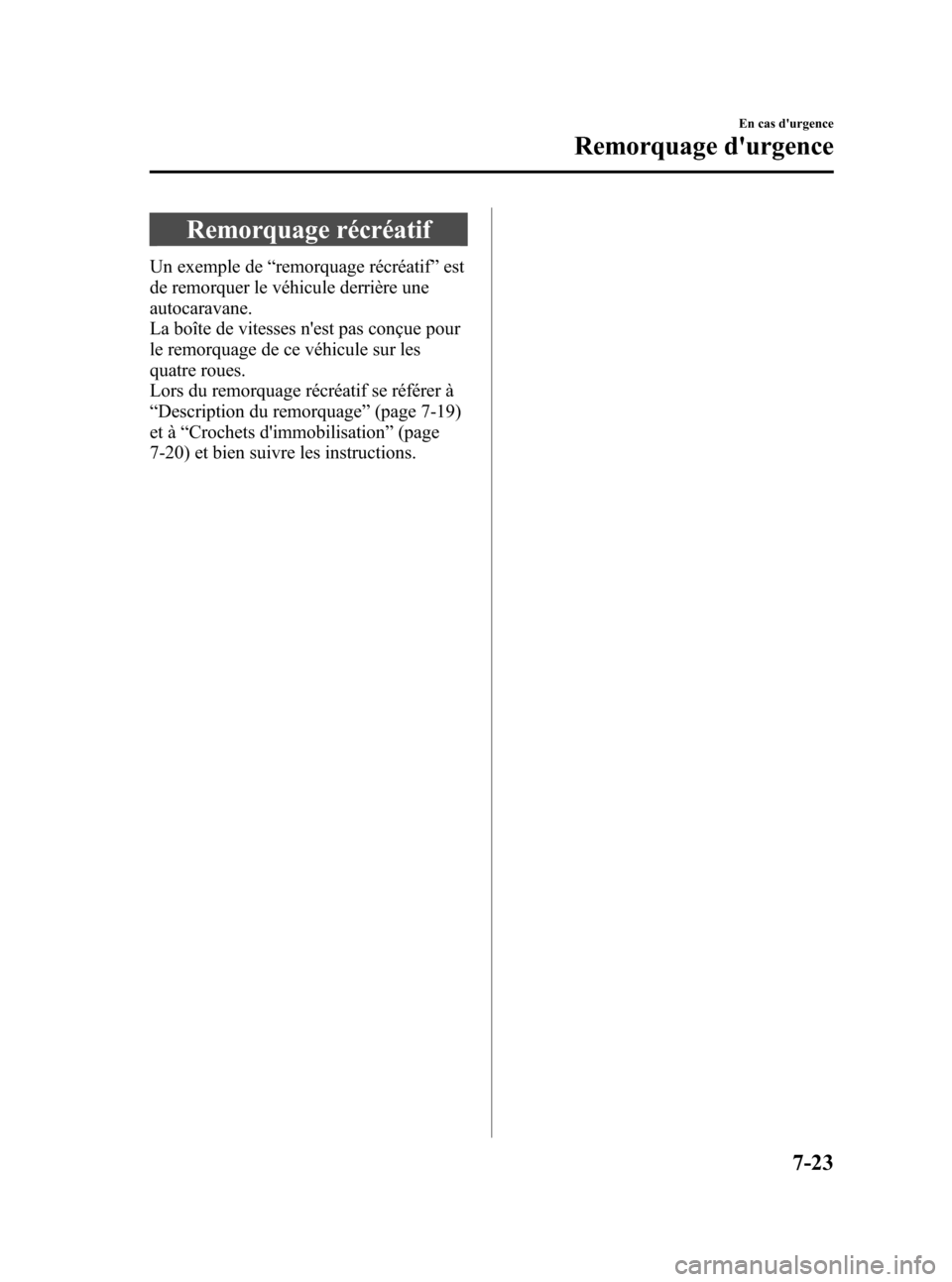

Remorquage récréatif
Un exemple de“remorquage récréatif”est
de remorquer le véhicule derrière une
autocaravane.
La boîte de vitesses n'est pas conçue pour
le remorquage de ce véhicule sur les
quatre roues.
Lors du remorquage récréatif se référer à
“Description du remorquage”(page 7-19)
et à“Crochets d'immobilisation”(page
7-20) et bien suivre les instructions.
En cas d'urgence
Remorquage d'urgence
7-23
CX-7_8AS8-EC-09E_Edition1 Page427
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (428,1)
7-24
CX-7_8AS8-EC-09E_Edition1 Page428
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (429,1)

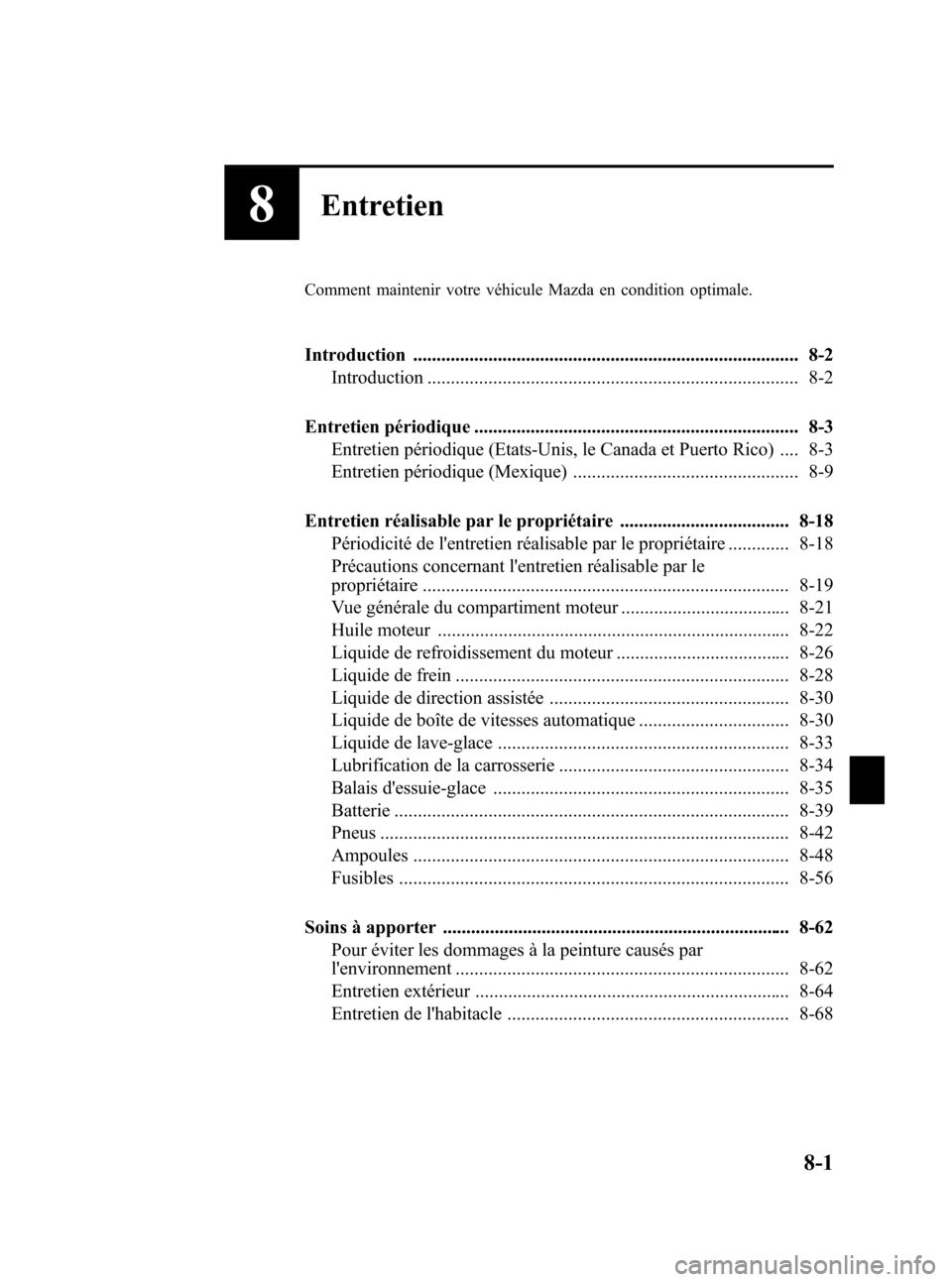

8Entretien
Comment maintenir votre véhicule Mazda en condition optimale.
Introduction .................................................................................. 8-2
Introduction ............................................................................... 8-2
Entretien périodique ..................................................................... 8-3
Entretien périodique (Etats-Unis, le Canada et Puerto Rico) .... 8-3
Entretien périodique (Mexique) ................................................ 8-9
Entretien réalisable par le propriétaire .................................... 8-18
Périodicité de l'entretien réalisable par le propriétaire ............. 8-18
Précautions concernant l'entretien réalisable par le
propriétaire .............................................................................. 8-19
Vue générale du compartiment moteur .................................... 8-21
Huile moteur ........................................................................... 8-22
Liquide de refroidissement du moteur ..................................... 8-26
Liquide de frein ....................................................................... 8-28
Liquide de direction assistée ................................................... 8-30
Liquide de boîte de vitesses automatique ................................ 8-30
Liquide de lave-glace .............................................................. 8-33
Lubrification de la carrosserie ................................................. 8-34
Balais d'essuie-glace ............................................................... 8-35
Batterie .................................................................................... 8-39
Pneus ....................................................................................... 8-42
Ampoules ................................................................................ 8-48
Fusibles ................................................................................... 8-56
Soins à apporter .......................................................................... 8-62
Pour éviter les dommages à la peinture causés par
l'environnement ....................................................................... 8-62
Entretien extérieur ................................................................... 8-64
Entretien de l'habitacle ............................................................ 8-68
8-1
CX-7_8AS8-EC-09E_Edition1 Page429
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (430,1)
Introduction
Etre extrêmement prudent, lors de l'utilisation de ce manuel pour les inspections ou
l'entretien, pour ne pas se blesser ou blesser quelqu'un et pour ne pas endommager le
véhicule.
Si l'on n'est pas certain de la marche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.
Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.
Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.
Le propriétaire doit garder les preuves que l'entretien adéquat spécifié a été réalisé.
Les réclamations de garantie résultant d'un manque d'entretien, en non pas d'un défaut de
matériau ou de main-d'œuvre Mazda autorisée, seront refusées.
Tout garage utilisant des pièces équivalentes aux pièces d'origine Mazda peut faire
l'entretien.Cependant nous recommandons qu'il soit toujours réalisé par un
concessionnaire agréé Mazda avec des pièces Mazda d'origine.
8-2
Entretien
Introduction
CX-7_8AS8-EC-09E_Edition1 Page430
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (431,1)

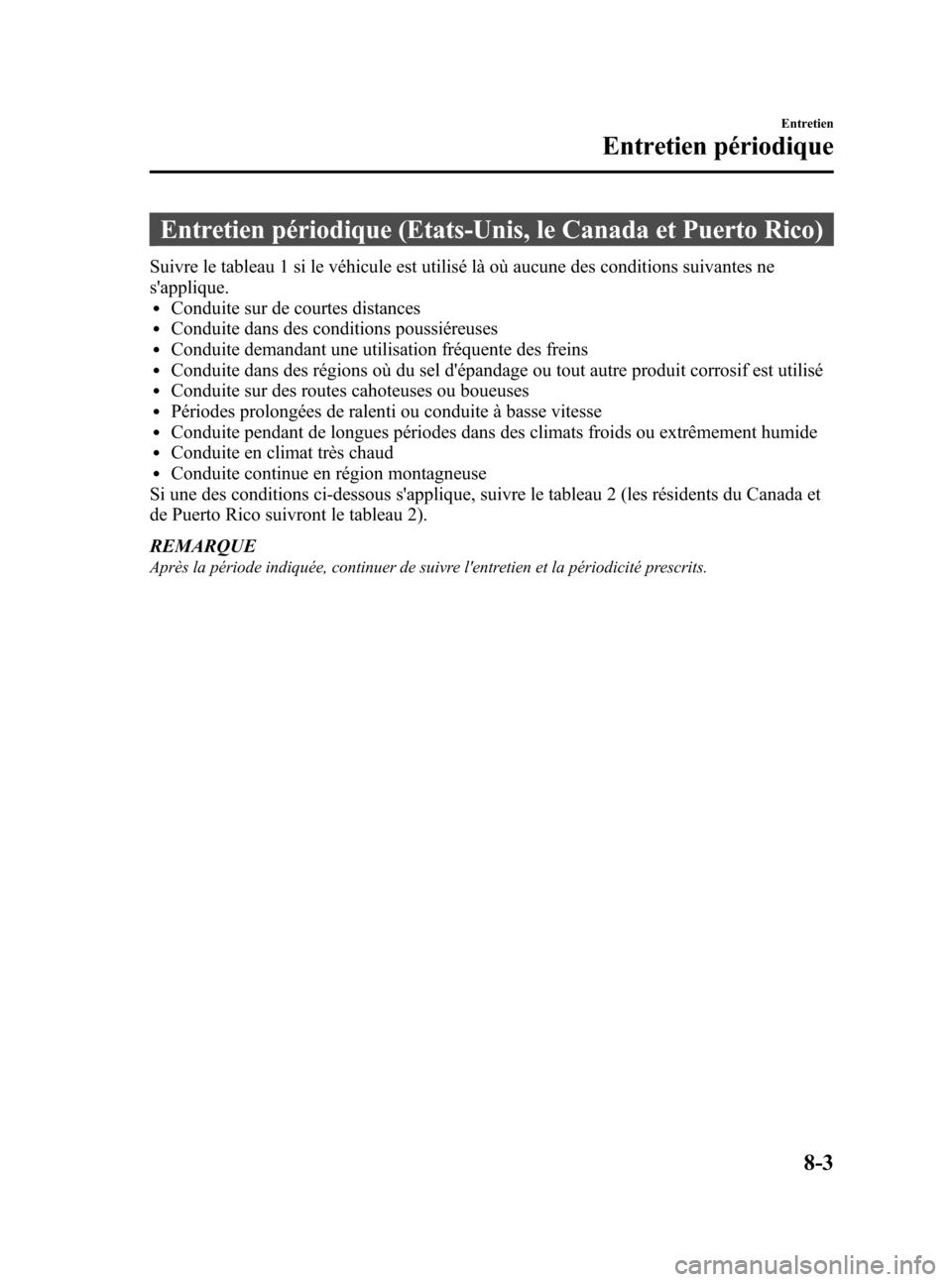

Entretien périodique (Etats-Unis, le Canada et Puerto Rico)
Suivre le tableau 1 si le véhicule est utilisé là où aucune des conditions suivantes ne
s'applique.
lConduite sur de courtes distanceslConduite dans des conditions poussiéreuseslConduite demandant une utilisation fréquente des freinslConduite dans des régions où du sel d'épandage ou tout autre produit corrosif est utilisélConduite sur des routes cahoteuses ou boueuseslPériodes prolongées de ralenti ou conduite à basse vitesselConduite pendant de longues périodes dans des climats froids ou extrêmement humidelConduite en climat très chaudlConduite continue en région montagneuse
Si une des conditions ci-dessous s'applique, suivre le tableau 2 (les résidents du Canada et
de Puerto Rico suivront le tableau 2).
REMARQUE
Après la période indiquée, continuer de suivre l'entretien et la périodicité prescrits.
Entretien
Entretien périodique
8-3
CX-7_8AS8-EC-09E_Edition1 Page431
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (432,1)

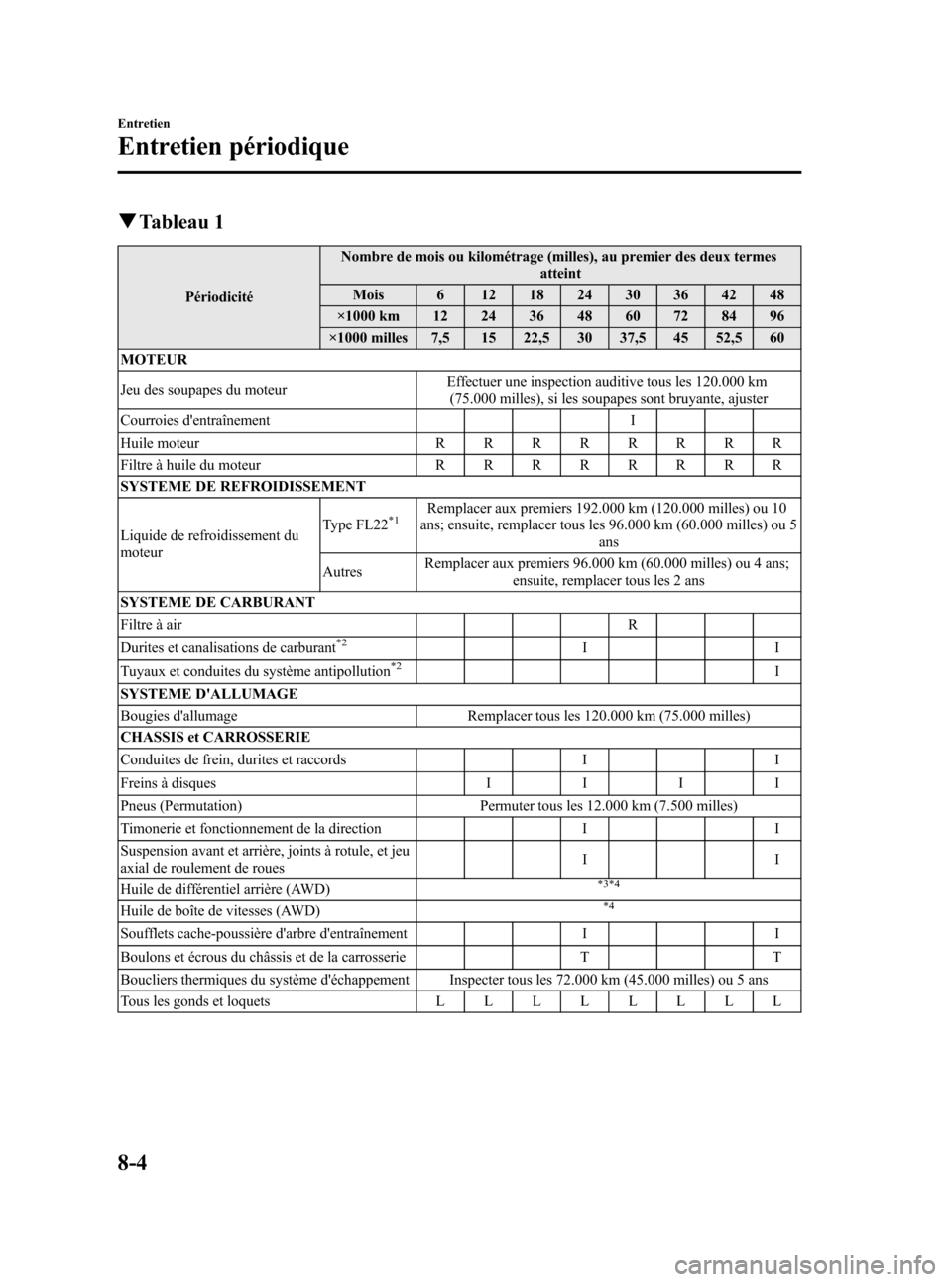

qTableau 1
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
MOTEUR
Jeu des soupapes du moteurEffectuer une inspection auditive tous les 120.000 km
(75.000 milles), si les soupapes sont bruyante, ajuster
Courroies d'entraînement I
Huile moteurRRRRRRRR
Filtre à huile du moteurRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 192.000 km (120.000 milles) ou 10
ans; ensuite, remplacer tous les 96.000 km (60.000 milles) ou 5
ans
AutresRemplacer aux premiers 96.000 km (60.000 milles) ou 4 ans;
ensuite, remplacer tous les 2 ans
SYSTEME DE CARBURANT
Filtre à air R
Durites et canalisations de carburant
*2II
Tuyaux et conduites du système antipollution*2I
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 120.000 km (75.000 milles)
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I
Freins à disquesIIII
Pneus (Permutation) Permuter tous les 12.000 km (7.500 milles)
Timonerie et fonctionnement de la direction I I
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesII
Huile de différentiel arrière (AWD)
*3*4
Huile de boîte de vitesses (AWD)*4
Soufflets cache-poussière d'arbre d'entraînement I I
Boulons et écrous du châssis et de la carrosserie T T
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans
Tous les gonds et loquetsLLLLLLLL
8-4
Entretien
Entretien périodique
CX-7_8AS8-EC-09E_Edition1 Page432
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E
