MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French)

Black plate (413,1)
qEcrou de roue antivolí
Si le véhicule est équipé d'écrous de roue
antivol optionnels, un d'eux est monté sur
chaque roue et une clé spéciale doit être
utilisée pour les retirer. Cette clé fixée à la
clé à écrou de roue est rangée avec la roue
de secours. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Clé spéciale
Ecrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé de l'écrou de roue
antivol.
2. Placer la clé sur l'écrou, et la maintenir
bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écrou
1. Placer la clé sur l'écrou, et la maintenir
bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé
spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
qInstallation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne
pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et
des écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
En cas d'urgence
Pneu à plat
7-9íCertains modèles. CX-7_8AS8-EC-09E_Edition1 Page413
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (414,1)

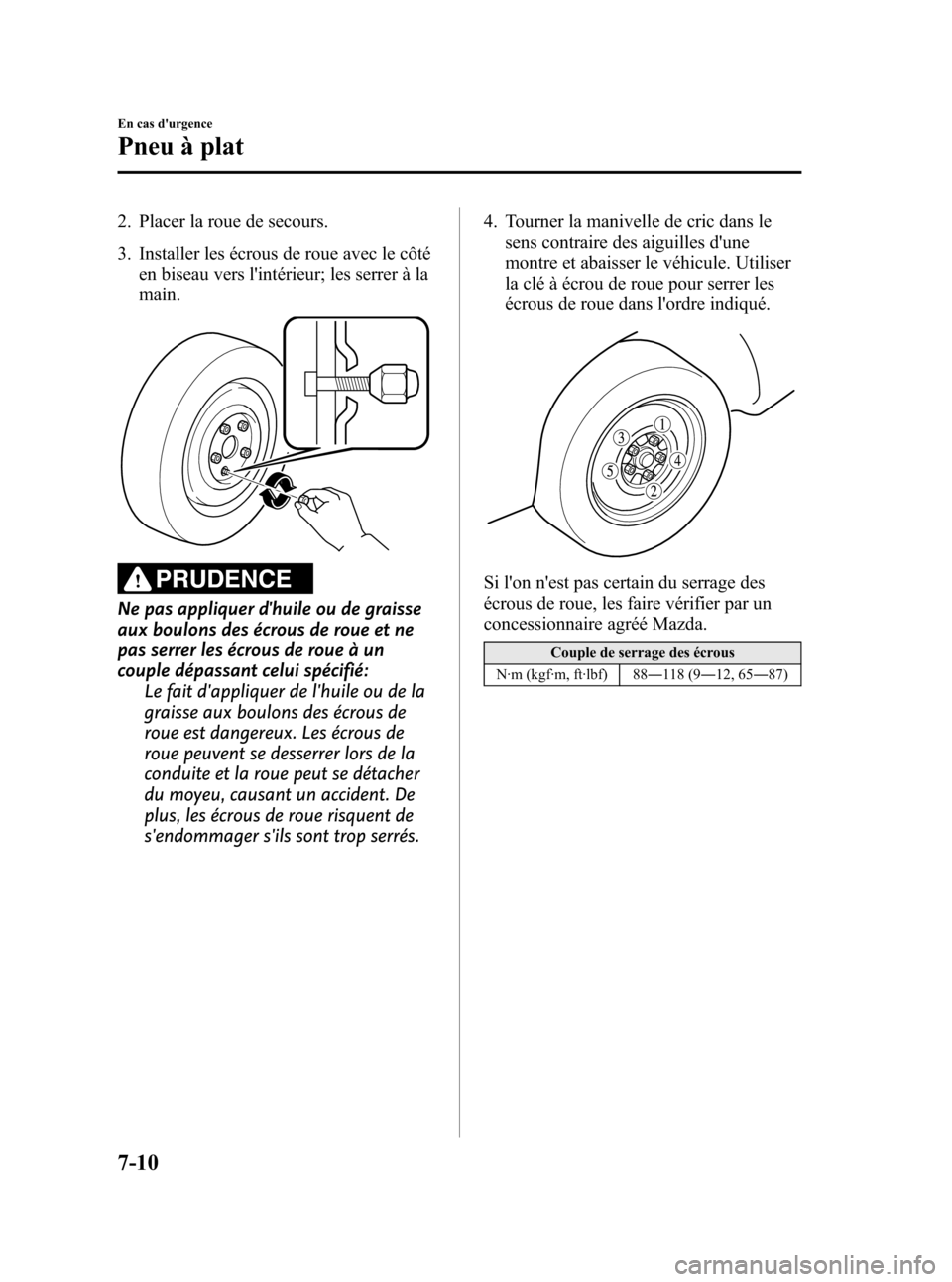

2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté
en biseau vers l'intérieur; les serrer à la
main.
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s'endommager s'ils sont trop serrés.4. Tourner la manivelle de cric dans le
sens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 88―118 (9―12, 65―87)
7-10
En cas d'urgence
Pneu à plat
CX-7_8AS8-EC-09E_Edition1 Page414
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (415,1)

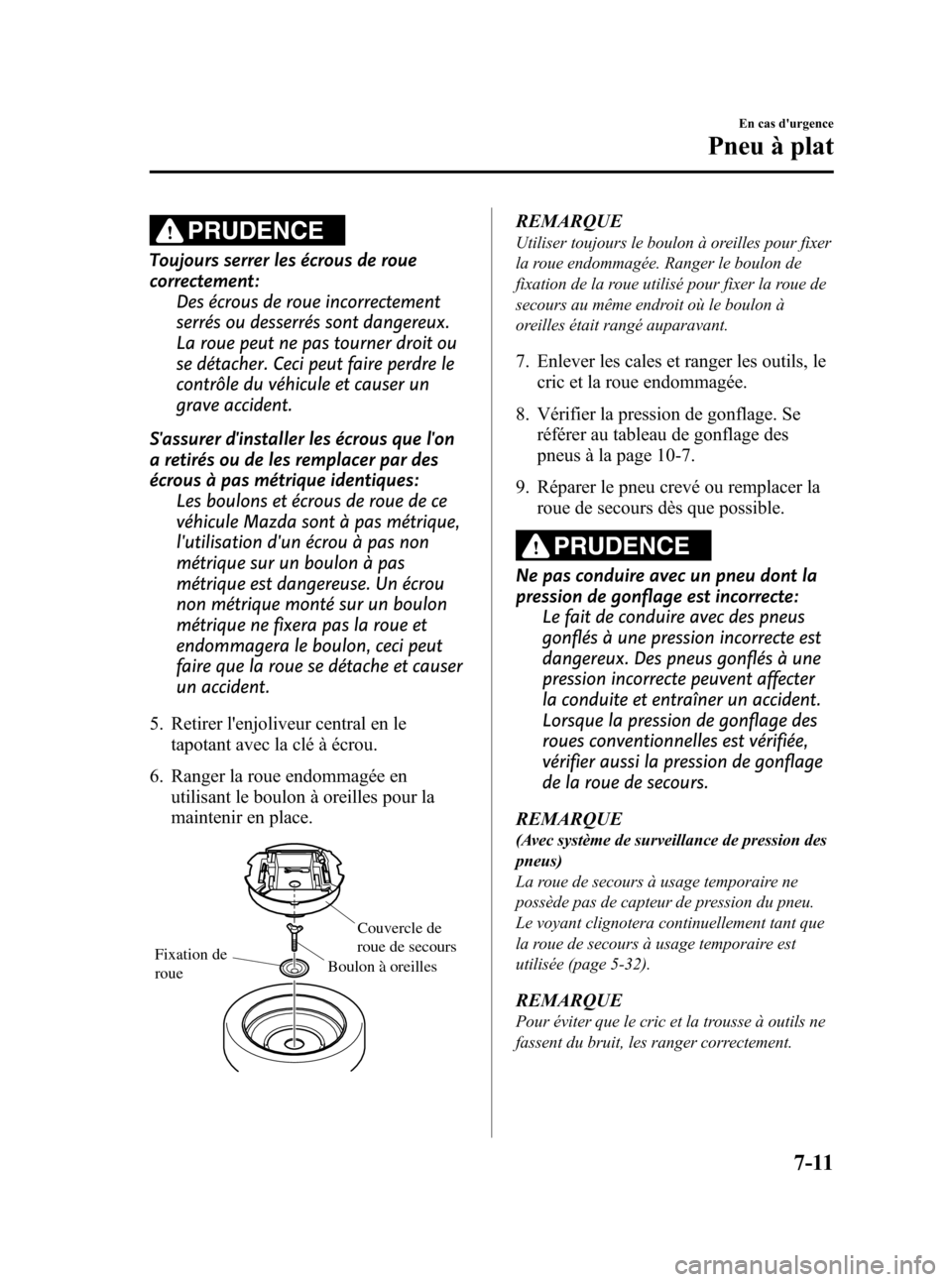

PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que l'on
a retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. Retirer l'enjoliveur central en le
tapotant avec la clé à écrou.
6. Ranger la roue endommagée en
utilisant le boulon à oreilles pour la
maintenir en place.
Fixation de
roue
Couvercle de
roue de secours
Boulon à oreilles
REMARQUE
Utiliser toujours le boulon à oreilles pour fixer
la roue endommagée. Ranger le boulon de
fixation de la roue utilisé pour fixer la roue de
secours au même endroit où le boulon à
oreilles était rangé auparavant.
7. Enlever les cales et ranger les outils, le
cric et la roue endommagée.
8. Vérifier la pression de gonflage. Se
référer au tableau de gonflage des
pneus à la page 10-7.
9. Réparer le pneu crevé ou remplacer la
roue de secours dès que possible.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter
la conduite et entraîner un accident.
Lorsque la pression de gonflage des
roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage
de la roue de secours.
REMARQUE
(Avec système de surveillance de pression des
pneus)
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée (page 5-32).
REMARQUE
Pour éviter que le cric et la trousse à outils ne
fassent du bruit, les ranger correctement.
En cas d'urgence
Pneu à plat
7-11
CX-7_8AS8-EC-09E_Edition1 Page415
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (416,1)

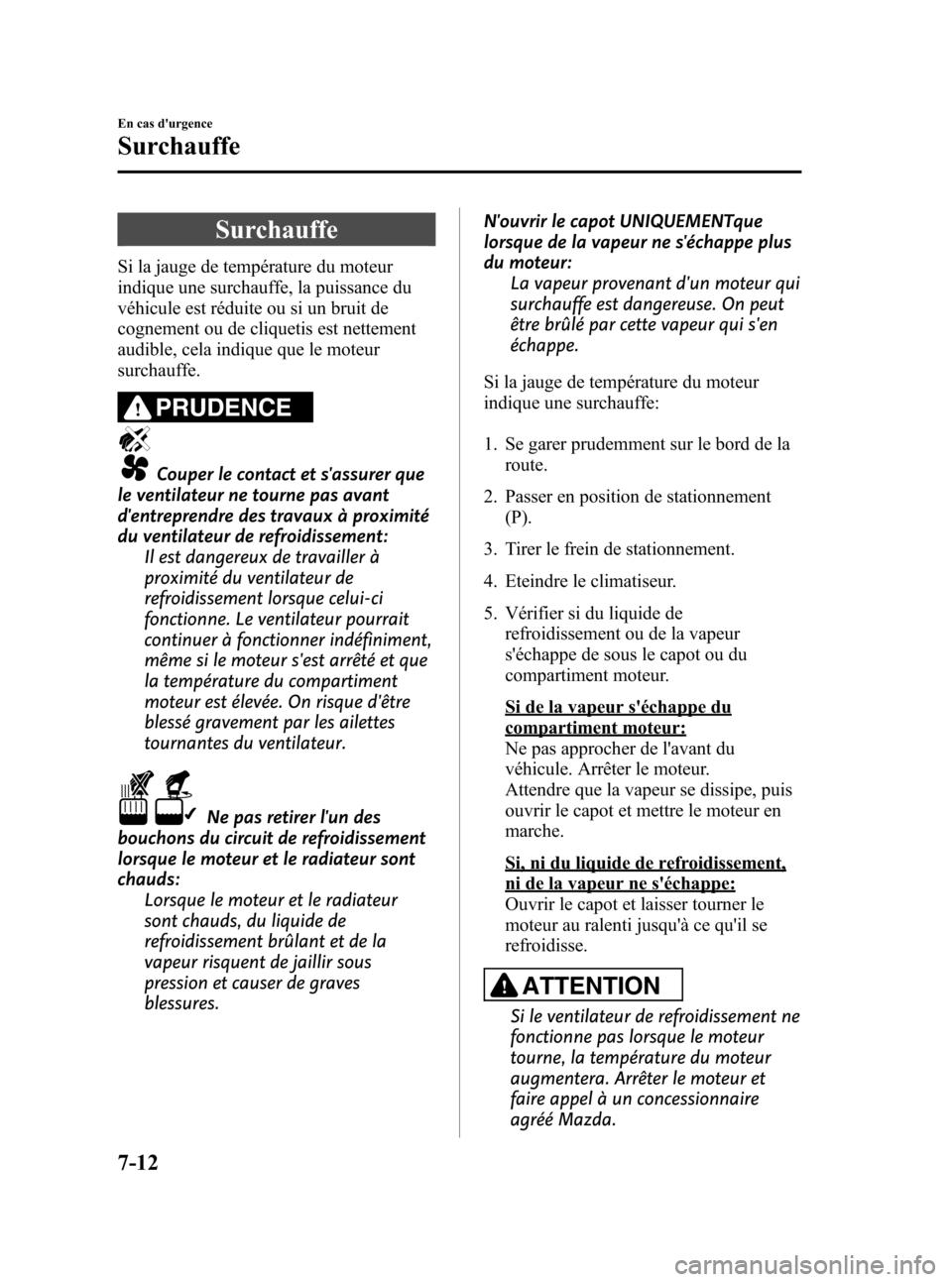

Surchauffe
Si la jauge de température du moteur
indique une surchauffe, la puissance du
véhicule est réduite ou si un bruit de
cognement ou de cliquetis est nettement
audible, cela indique que le moteur
surchauffe.
PRUDENCE
Couper le contact et s'assurer que
le ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
Ne pas retirer l'un des
bouchons du circuit de refroidissement
lorsque le moteur et le radiateur sont
chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.N'ouvrir le capot UNIQUEMENTque
lorsque de la vapeur ne s'échappe plus
du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
Si la jauge de température du moteur
indique une surchauffe:
1. Se garer prudemment sur le bord de la
route.
2. Passer en position de stationnement
(P).
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
5. Vérifier si du liquide de
refroidissement ou de la vapeur
s'échappe de sous le capot ou du
compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et
faire appel à un concessionnaire
agréé Mazda.
7-12
En cas d'urgence
Surchauffe
CX-7_8AS8-EC-09E_Edition1 Page416
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (417,1)

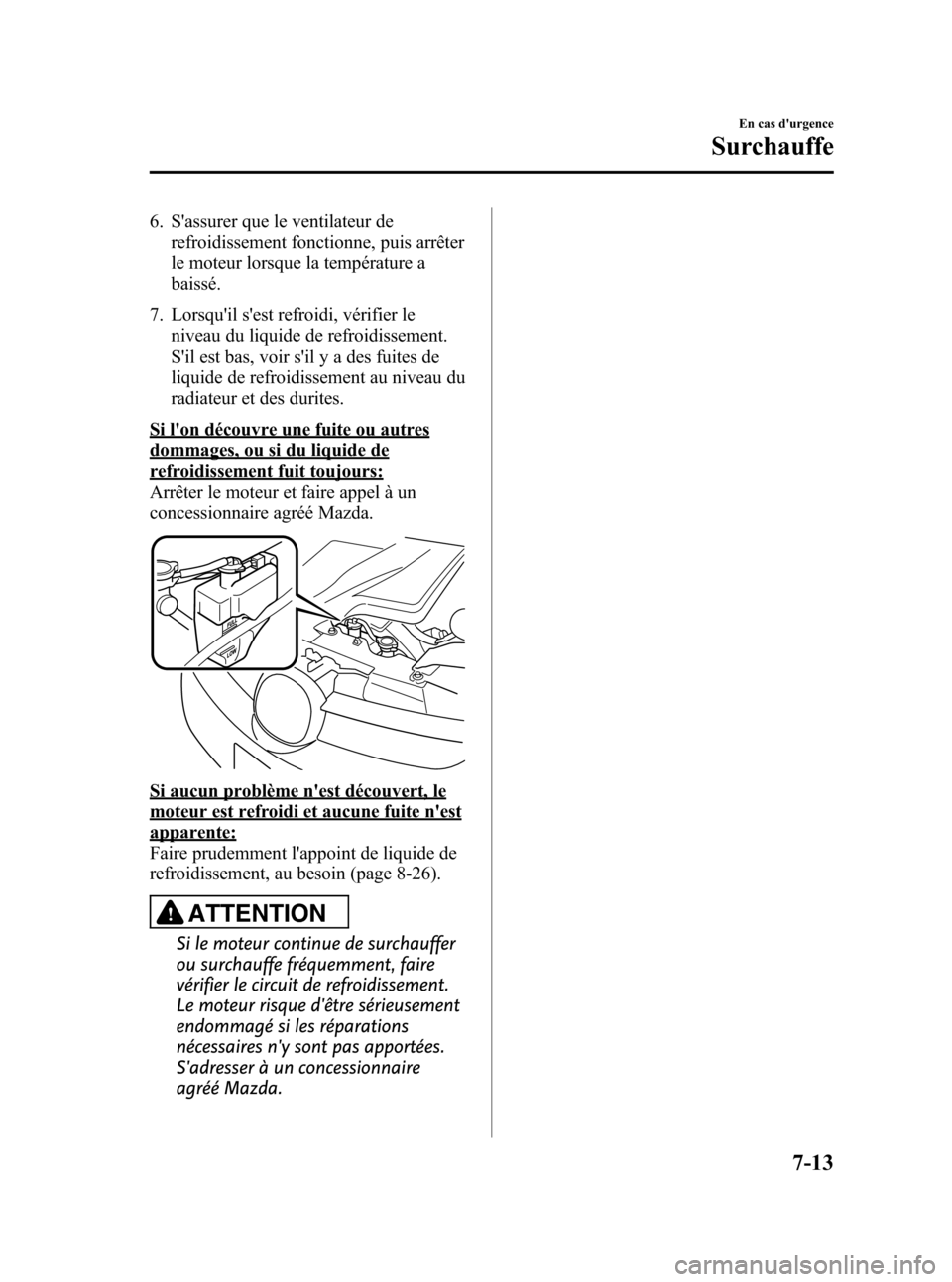

6. S'assurer que le ventilateur de
refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le
niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 8-26).
ATTENTION
Si le moteur continue de surchauffer
ou surchauffe fréquemment, faire
vérifier le circuit de refroidissement.
Le moteur risque d'être sérieusement
endommagé si les réparations
nécessaires n'y sont pas apportées.
S'adresser à un concessionnaire
agréé Mazda.
En cas d'urgence
Surchauffe
7-13
CX-7_8AS8-EC-09E_Edition1 Page417
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (418,1)

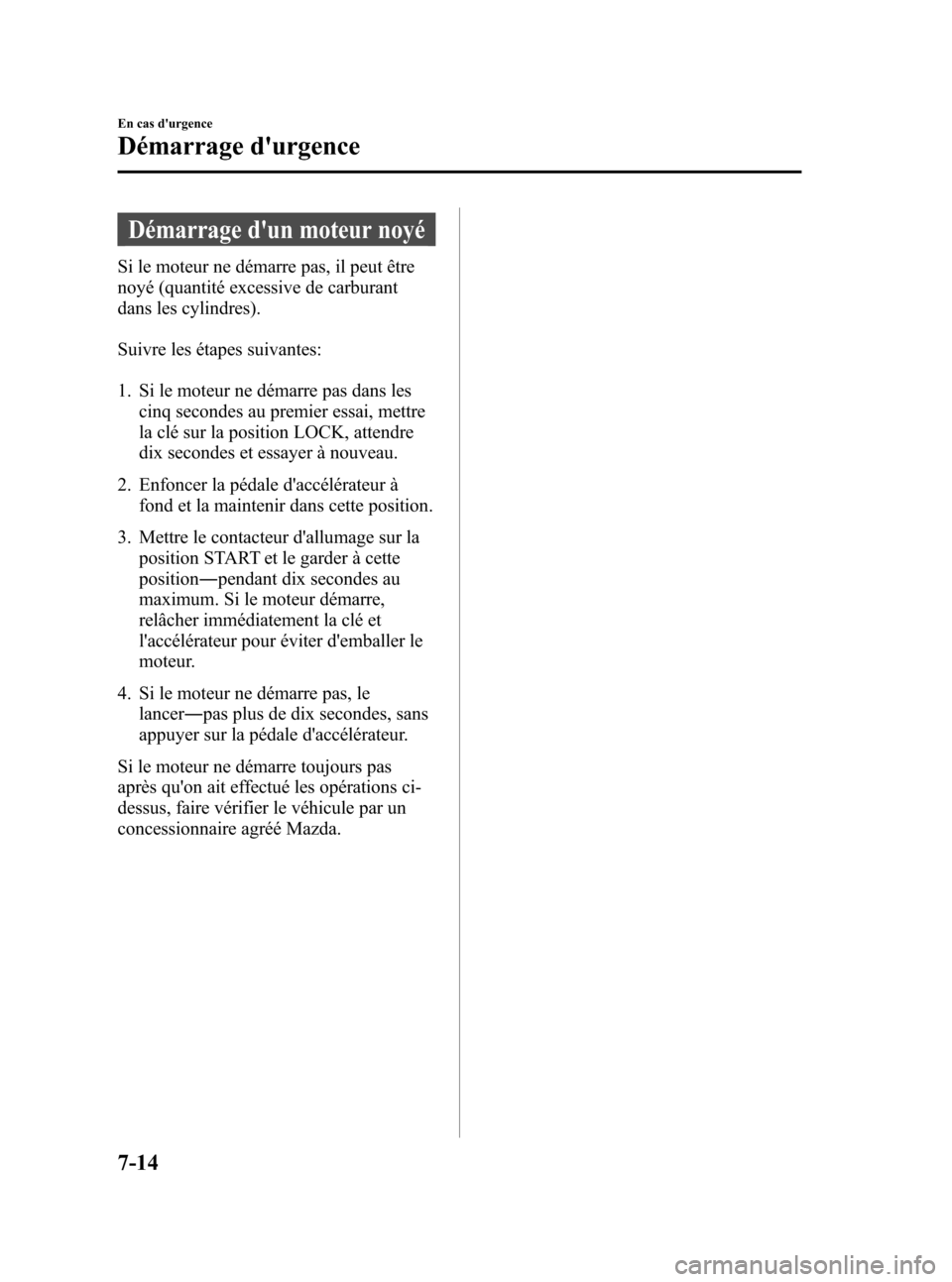

Démarrage d'un moteur noyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant
dans les cylindres).
Suivre les étapes suivantes:
1. Si le moteur ne démarre pas dans les
cinq secondes au premier essai, mettre
la clé sur la position LOCK, attendre
dix secondes et essayer à nouveau.
2. Enfoncer la pédale d'accélérateur à
fond et la maintenir dans cette position.
3. Mettre le contacteur d'allumage sur la
position START et le garder à cette
position―pendant dix secondes au
maximum. Si le moteur démarre,
relâcher immédiatement la clé et
l'accélérateur pour éviter d'emballer le
moteur.
4. Si le moteur ne démarre pas, le
lancer―pas plus de dix secondes, sans
appuyer sur la pédale d'accélérateur.
Si le moteur ne démarre toujours pas
après qu'on ait effectué les opérations ci-
dessus, faire vérifier le véhicule par un
concessionnaire agréé Mazda.
7-14
En cas d'urgence
Démarrage d'urgence
CX-7_8AS8-EC-09E_Edition1 Page418
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (419,1)

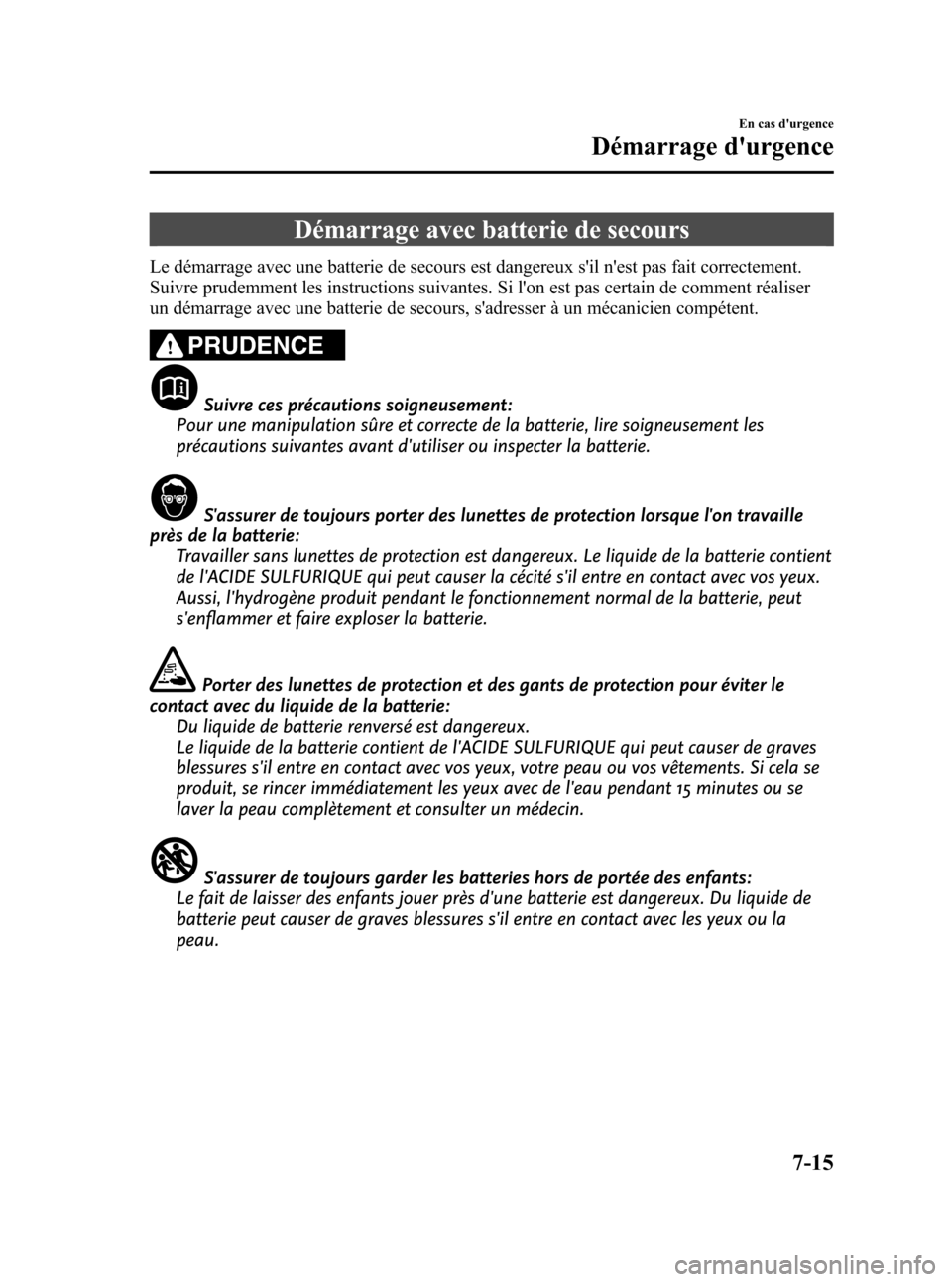

Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser
un démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les
précautions suivantes avant d'utiliser ou inspecter la batterie.
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille
près de la batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient
de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux.
Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le
contact avec du liquide de la batterie:
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves
blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se
produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou se
laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la
peau.
En cas d'urgence
Démarrage d'urgence
7-15
CX-7_8AS8-EC-09E_Edition1 Page419
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (420,1)
Ne pas laisser la borne positive () entrer en contact avec tout objet
métallique qui risquerait de produire des étincelles:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne
pas laisser des outils en métal entrer en contact avec la borne positive (
)ou
négative (
) de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des
cellules ouvertes de la batterie:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie
dont le niveau d'électrolyte est bas, est dangereux. Elle risque de se fissurer ou
d'exploser, et de causer de graves blessures.
Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative
(
) de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer
de graves blessures.
Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.
ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V
(deux batteries connectées en série ou un générateur de 24 V) peut causer des
dommages graves au moteur 12 V du démarreur, au système d'allumage et aux
autres pièces du circuit électrique.
7-16
En cas d'urgence
Démarrage d'urgence
CX-7_8AS8-EC-09E_Edition1 Page420
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (421,1)

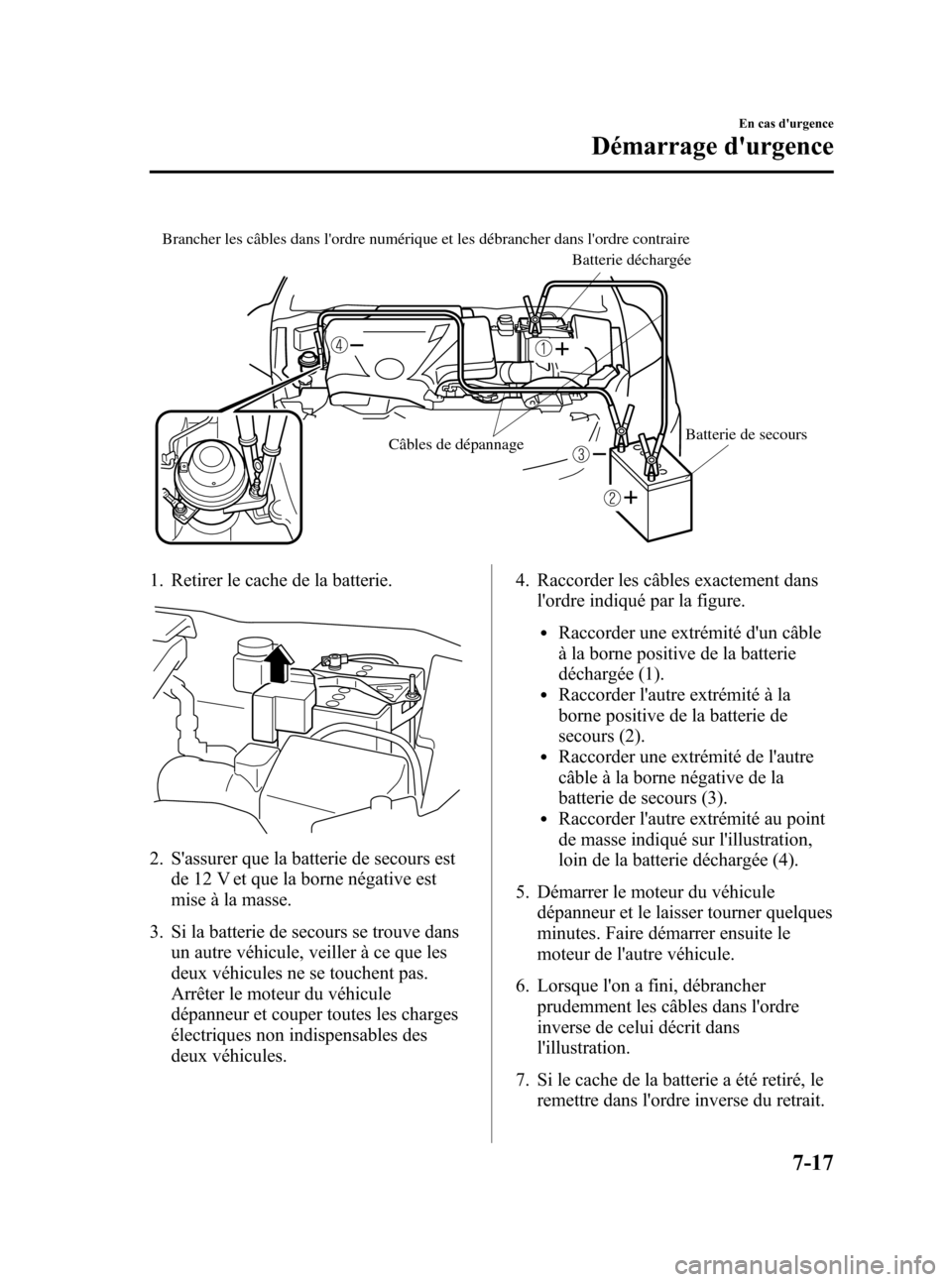

Brancher les câbles dans l'ordre numérique et les débrancher dans l'ordre contraire
Batterie de secours
Câbles de dépannageBatterie déchargée
1. Retirer le cache de la batterie.
2. S'assurer que la batterie de secours est
de 12 V et que la borne négative est
mise à la masse.
3. Si la batterie de secours se trouve dans
un autre véhicule, veiller à ce que les
deux véhicules ne se touchent pas.
Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des
deux véhicules.4. Raccorder les câbles exactement dans
l'ordre indiqué par la figure.
lRaccorder une extrémité d'un câble
à la borne positive de la batterie
déchargée (1).
lRaccorder l'autre extrémité à la
borne positive de la batterie de
secours (2).
lRaccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
lRaccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).
5. Démarrer le moteur du véhicule
dépanneur et le laisser tourner quelques
minutes. Faire démarrer ensuite le
moteur de l'autre véhicule.
6. Lorsque l'on a fini, débrancher
prudemment les câbles dans l'ordre
inverse de celui décrit dans
l'illustration.
7. Si le cache de la batterie a été retiré, le
remettre dans l'ordre inverse du retrait.
En cas d'urgence
Démarrage d'urgence
7-17
CX-7_8AS8-EC-09E_Edition1 Page421
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (422,1)

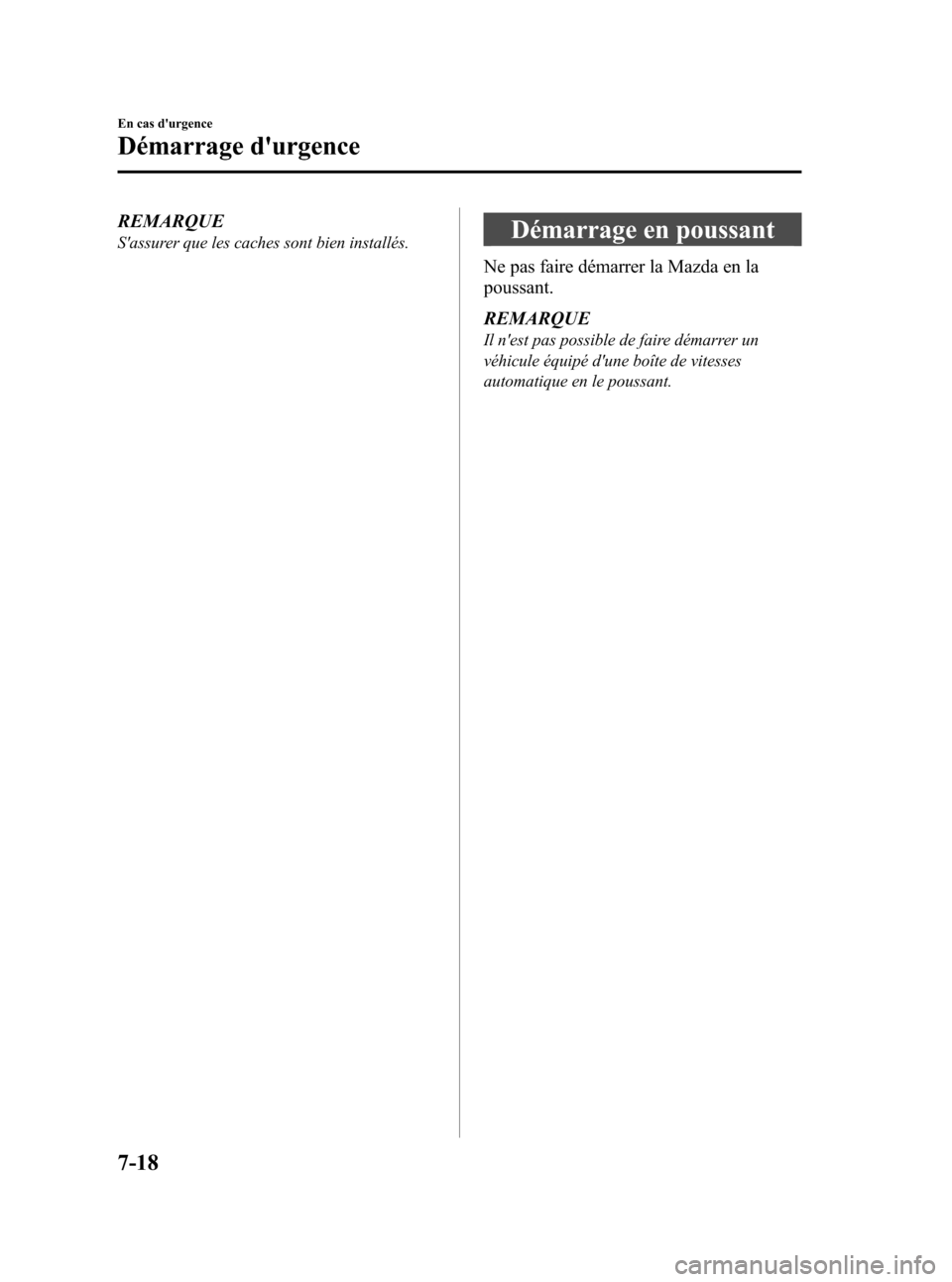

REMARQUE
S'assurer que les caches sont bien installés.Démarrage en poussant
Ne pas faire démarrer la Mazda en la
poussant.
REMARQUE
Il n'est pas possible de faire démarrer un
véhicule équipé d'une boîte de vitesses
automatique en le poussant.
7-18
En cas d'urgence
Démarrage d'urgence
CX-7_8AS8-EC-09E_Edition1 Page422
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E
