ATTENTION
Tous les pneus, y compris le pneu de la roue de secours (s'il est fourni) doivent être contrôlés tous les mois
lorsqu'ils sont froids, et être gonflés à la pression de gonflage recommandée par le fabricant du véhicule
sur la plaque d'information du véhicule ou sur l'étiquette de pressions de gonflage des pneus. (Si le
véhicule est équipé de pneus d'une taille différente de celle indiquée sur la plaque d'information du
véhicule ou sur l'étiquette de pressions de gonflage des pneus, il faut déterminer la pression de gonflage
correcte pour ces pneus.)
Comme caractéristique de sécurité complémentaire, le véhicule a été équipé d'un système de
surveillance de pression des pneus (TPMS) qui allume un voyant de basse pression de gonflage de
pneu lorsqu'au moins un pneu est nettement sous-gonflé. Par conséquent, lorsque le voyant de
basse pression de gonflage de pneu s'allume, il faut s'arrêter et vérifier les pneus dès que possible, et
les gonfler à la pression correcte. Le fait de conduire sur un pneu sous-gonflé cause une surchauffe
du pneu, ce qui peut causer une défaillance du pneu. Le sous-gonflage affecte aussi l'économie de
carburant et la longévité de pneus, ainsi que la maniabilité du véhicule et le freinage.
Bien noter que le TPMS ne vous dispense absolument pas d'effectuer un entretien adéquat des
pneus, et le conducteur a la responsabilité de maintenir la bonne pression de gonflage des pneus,
même si le sous-gonflage n'a pas atteint le niveau suffisant pour déclencher l'éclairage du voyant de
basse pression de gonflage de pneu TPMS.
Votre véhicule est également équipé d'un témoin d'anomalie TPMS pour vous alerter
lorsque le système ne fonctionne pas correctement.
Le témoin d'anomalie TPMS est combiné avec le voyant de basse pression de
gonflage de pneu. Lorsque le système détecte une panne, le voyant va clignoter
pendant approximativement une minute puis reste allumé. Cette séquence se répète
à chaque démarrage du véhicule tant que la panne existe. Lorsque le témoin
d'anomalie est allumé, le système ne peut pas détecter ou signaler un faible pression
des pneus. Les pannes TPMS peuvent se produire pour une variété de raisons, y
compris l'installation de pneu de rechange, de pneu alternatifs ou de roues sur le
véhicule qui empêchent le fonctionnement correct du TPMS. Toujours vérifier le
voyant de panne TPMS après le remplacement d'un ou de plusieurs pneus ou roues
sur le véhicule pour vous assurer que le remplacement ou les pneus/roues alternatifs
permettent le fonctionnement correct du TPMS.
Afin d'éviter de fausses indications, le système fait un échantillonnage pendant une
certaine période avant d'indiquer un problème. Ceci fait qu'il n'indiquera pas
instantanément un dégonflage soudain ou une explosion d'un pneu.
REMARQUE
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement étant sujet
aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences néfastes, et (2) cet
appareil doit accepter toutes les interférences reçues, incluant celles qui risquent de causer un
mauvais fonctionnement.
5-32
Conduite de votre Mazda
Démarrage et conduite

qVoyant du système de surveillance
de pression des pneus
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Ensuite, le voyant s'allume et un bip
sonore retentit lorsque la pression de
gonflage d'un ou plusieurs des pneus est
trop basse, et il clignote en cas d'anomalie
du système.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
Conduite de votre Mazda
Démarrage et conduite
5-33

Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-7).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.REMARQUE
lEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
due à une température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera également
nécessaire d'ajuster les pressions de
gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lUne fois les pressions de gonflage ajustées,
un certain temps peut être nécessaire pour
que le voyant TPMS s'éteigne. Si le voyant
TPMS reste allumé, conduite le véhicule à
une vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier qu'il
s'éteint.
5-34
Conduite de votre Mazda
Démarrage et conduite

lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites et
non se contenter de regonfler le pneu
dégonflé, car les fuites sont dangereuses -
confier le pneu à un concessionnaire agréé
Mazda possédant tout l'équipement
nécessaire pour réparer les pneus, les
systèmes TPMS, et commander le pneu de
rechange convenant le mieux au véhicule.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison. Remplacer le
pneu crevé par la roue de secours
temporaire (page 7-9).
REMARQUE
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée.
Voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
qActivation erronée du système
Lorsque le voyant TPMS clignote, cela
peut indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
Une activation erronée du système peut se
produire dans les cas suivants:
lLorsqu'il y a un équipement ou un
dispositif proche du véhicule qui utilise
la même fréquence radio que celle des
capteurs de pression des pneus.
lLors de l'utilisation des dispositifs
suivants dans le véhicule, ils peuvent
gêner le fonctionnement du récepteur.
lUn appareil numérique tel qu'un
ordinateur portable.
lUn convertisseur de tension tel
qu'un convertisseur CC-CA.
lLorsqu'une accumulation excessive de
neige ou de glace adhère au véhicule,
en particulier autour des roues.
lLorsque les piles des capteurs de
pression des pneus sont épuisées.
lLorsqu'une roue non équipée d'un
capteur de pression de pneu est utilisée.
lLorsque des pneus avec flancs
ceinturés d'acier sont utilisés.
lLorsque des chaînes à neige sont
utilisées.
qPneus et jantes
ATTENTION
Lors de l'inspection ou de
l'ajustement de la pression de
gonflage des pneus, ne pas appliquer
une force excessive à la tige de la
roue. Cela pourrait l'endommager.
Conduite de votre Mazda
Démarrage et conduite
5-35

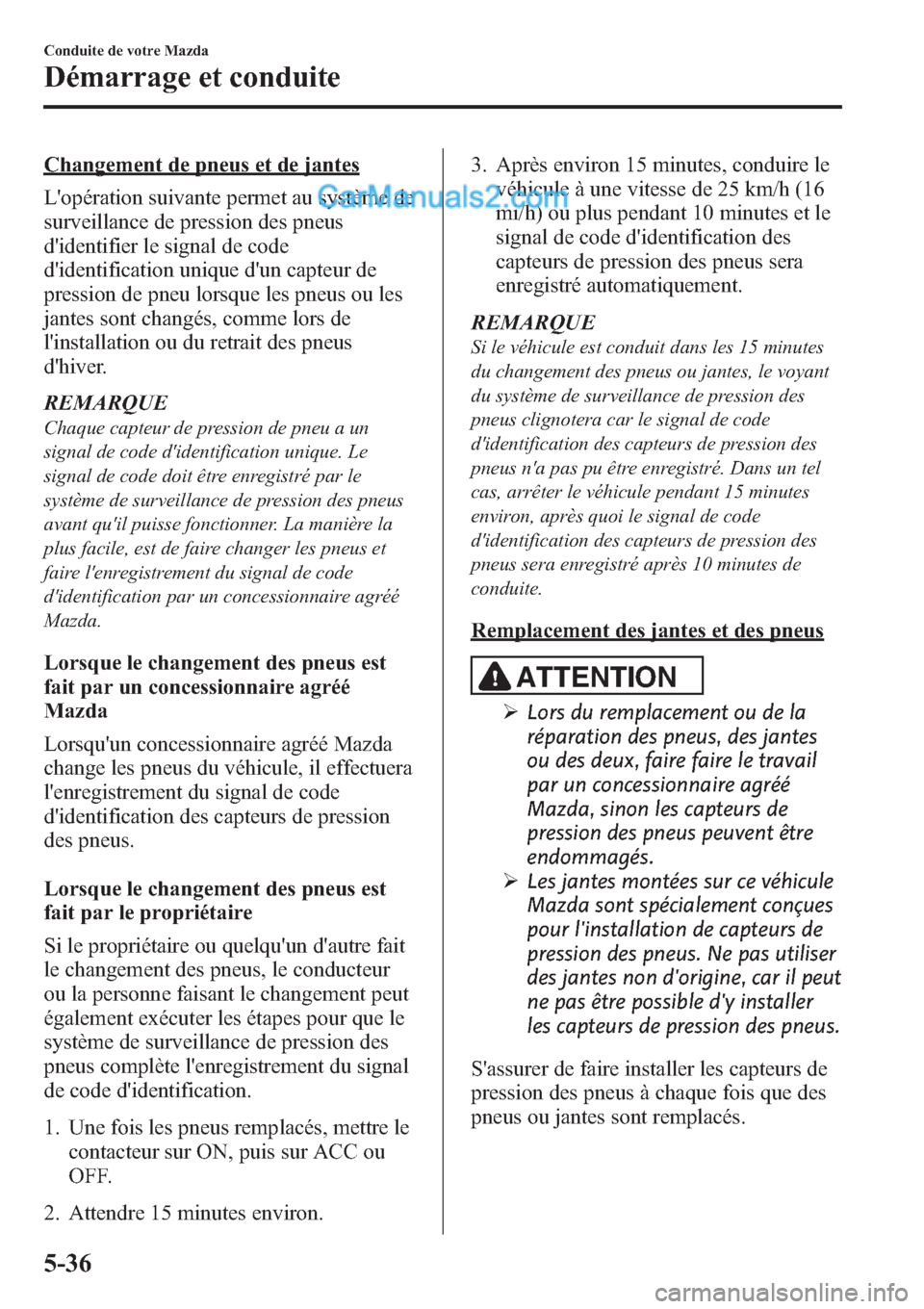

Changement de pneus et de jantes
L'opération suivante permet au système de
surveillance de pression des pneus
d'identifier le signal de code
d'identification unique d'un capteur de
pression de pneu lorsque les pneus ou les
jantes sont changés, comme lors de
l'installation ou du retrait des pneus
d'hiver.
REMARQUE
Chaque capteur de pression de pneu a un
signal de code d'identification unique. Le
signal de code doit être enregistré par le
système de surveillance de pression des pneus
avant qu'il puisse fonctionner. La manière la
plus facile, est de faire changer les pneus et
faire l'enregistrement du signal de code
d'identification par un concessionnaire agréé
Mazda.
Lorsque le changement des pneus est
fait par un concessionnaire agréé
Mazda
Lorsqu'un concessionnaire agréé Mazda
change les pneus du véhicule, il effectuera
l'enregistrement du signal de code
d'identification des capteurs de pression
des pneus.
Lorsque le changement des pneus est
fait par le propriétaire
Si le propriétaire ou quelqu'un d'autre fait
le changement des pneus, le conducteur
ou la personne faisant le changement peut
également exécuter les étapes pour que le
système de surveillance de pression des
pneus complète l'enregistrement du signal
de code d'identification.
1. Une fois les pneus remplacés, mettre le
contacteur sur ON, puis sur ACC ou
OFF.
2. Attendre 15 minutes environ.3. Après environ 15 minutes, conduire le
véhicule à une vitesse de 25 km/h (16
mi/h) ou plus pendant 10 minutes et le
signal de code d'identification des
capteurs de pression des pneus sera
enregistré automatiquement.
REMARQUE
Si le véhicule est conduit dans les 15 minutes
du changement des pneus ou jantes, le voyant
du système de surveillance de pression des
pneus clignotera car le signal de code
d'identification des capteurs de pression des
pneus n'a pas pu être enregistré. Dans un tel
cas, arrêter le véhicule pendant 15 minutes
environ, après quoi le signal de code
d'identification des capteurs de pression des
pneus sera enregistré après 10 minutes de
conduite.
Remplacement des jantes et des pneus
ATTENTION
ØLors du remplacement ou de la
réparation des pneus, des jantes
ou des deux, faire faire le travail
par un concessionnaire agréé
Mazda, sinon les capteurs de
pression des pneus peuvent être
endommagés.
ØLes jantes montées sur ce véhicule
Mazda sont spécialement conçues
pour l'installation de capteurs de
pression des pneus. Ne pas utiliser
des jantes non d'origine, car il peut
ne pas être possible d'y installer
les capteurs de pression des pneus.
S'assurer de faire installer les capteurs de
pression des pneus à chaque fois que des
pneus ou jantes sont remplacés.
5-36
Conduite de votre Mazda
Démarrage et conduite

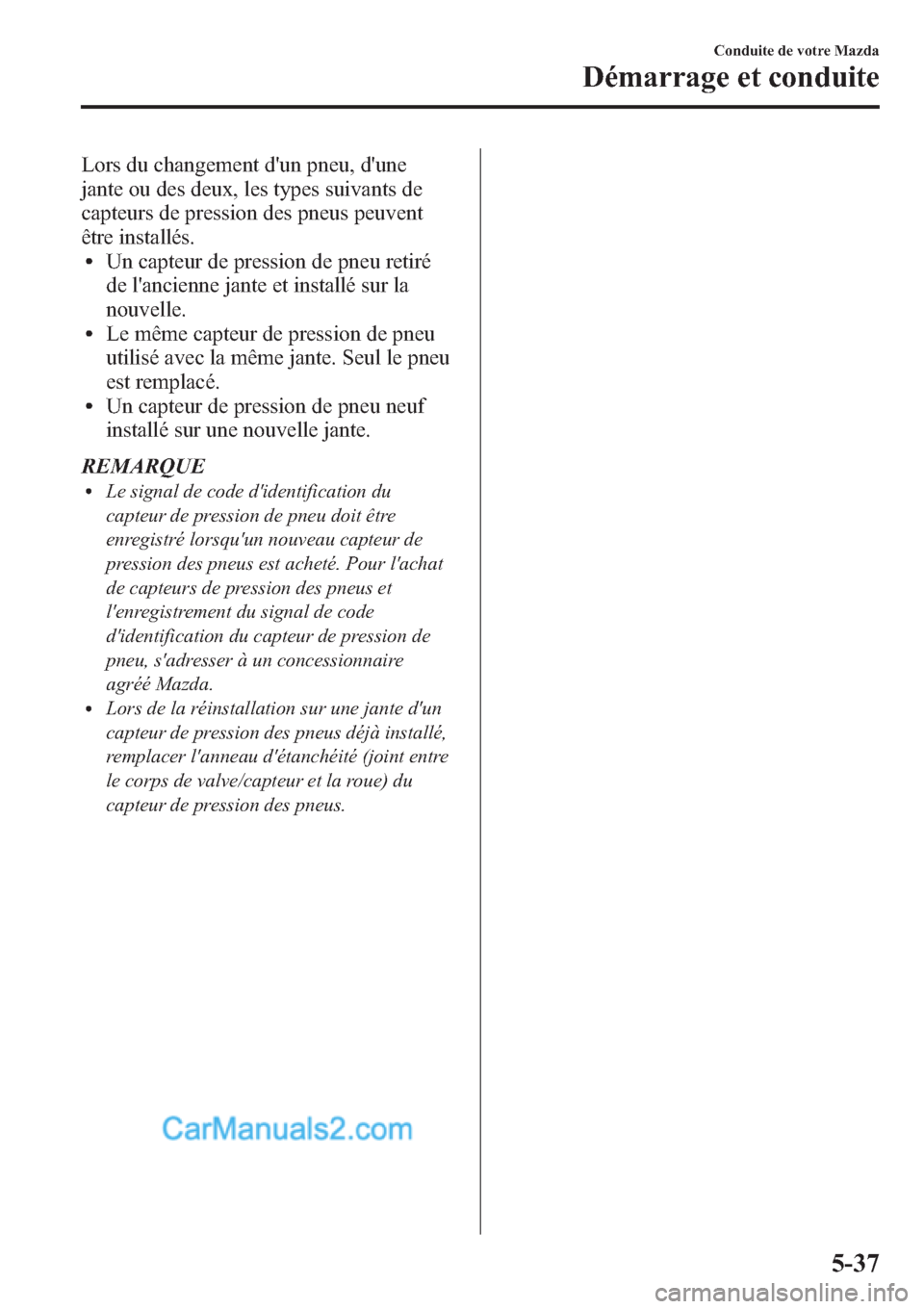

Lors du changement d'un pneu, d'une
jante ou des deux, les types suivants de
capteurs de pression des pneus peuvent
être installés.
lUn capteur de pression de pneu retiré
de l'ancienne jante et installé sur la
nouvelle.
lLe même capteur de pression de pneu
utilisé avec la même jante. Seul le pneu
est remplacé.
lUn capteur de pression de pneu neuf
installé sur une nouvelle jante.
REMARQUE
lLe signal de code d'identification du
capteur de pression de pneu doit être
enregistré lorsqu'un nouveau capteur de
pression des pneus est acheté. Pour l'achat
de capteurs de pression des pneus et
l'enregistrement du signal de code
d'identification du capteur de pression de
pneu, s'adresser à un concessionnaire
agréé Mazda.
lLors de la réinstallation sur une jante d'un
capteur de pression des pneus déjà installé,
remplacer l'anneau d'étanchéité (joint entre
le corps de valve/capteur et la roue) du
capteur de pression des pneus.
Conduite de votre Mazda
Démarrage et conduite
5-37

Système de surveillance des angles morts (BSM)í
Le système de surveillance des angles morts (BSM) est conçu pour aider le conducteur à
surveiller les angles morts des deux côtés du véhicule, à l'arrière, dans certaines conditions
telles que le changement de voies sur routes ou autoroutes.
Le système BSM surveille les zones de détection situées des deux côtés du véhicule, à
l'arrière, lorsque la vitesse du véhicule atteint 32 km/h (20 mi/h) ou plus et informe le
conducteur du véhicule se trouvant dans la zone de détection en déclenchant le voyant
BSM.
Si le levier des clignotants est actionné dans le sens du voyant BSM allumé, le système
informe le conducteur du véhicule se trouvant dans la zone de détection à l'aide d'un signal
sonore.
Zones de détection
PRUDENCE
Ne pas se fier entièrement au système BSM et veiller à toujours regarder au-dessus
de son épaule avant de changer de voies:
Le système BSM aide le conducteur en lui confirmant que la zone environnante ne
présente pas de dangers mais n'est pas un substitut complet. Le conducteur est
responsable des changements de voies et autres manœuvres. Faire toujours
attention au sens dans lequel le véhicule se déplace et à la zone qui entoure le
véhicule.
REMARQUE
lLe système BSM ne fonctionne pas lorsque la vitesse du véhicule est inférieure à 32 km/h (20
mi/h).
lLe pare-chocs arrière est équipé de capteurs radars. (page 5-42)
5-38
Conduite de votre Mazda
íCertains modèles.
Démarrage et conduite

lIl est possible que le système ne fonctionne pas correctement lorsqu'une remorque est tractée.
Désactiver le système à l'aide de l'interrupteur BSM OFF lorsqu'une remorque est tractée.
lLes capteurs radars ne détectent pas les êtres humaines, les animaux ou les objets statiques, tels
que des clôtures. En outre, le fonctionnement du système cesse lorsque le levier de sélection est
placé en position R. (Le fonctionnement du système reprend automatiquement lorsque le levier de
sélection ne se trouve plus en position R.)
lLes capacités de détection des capteurs radars sont limitées. Il est possible que le système BSM ne
fonctionne pas correctement dans les conditions suivantes:
lDe la glace, de la neige ou de saleté colle à la surface du pare-chocs arrière, autour des
capteurs radars.
lDans des conditions météorologiques difficiles, telles que de la pluie ou de la neige, ou dans
des conditions où de l'eau est projetée.
lLa zone du pare-chocs arrière, autour des capteurs radars, est obstruée par un corps étranger
(autocollant ou support à vélos, par exemple).
lIl est possible que les capteurs radars ne détectent pas tous les types de véhicules se trouvant
autour du véhicule, notamment les types suivants:
lVélomoteurslVéhicules avec une forme de carrosserie non détectée par le radar, tels qu'une semi-remorque
à plateau sans chargement.
lVéhicules avec une hauteur de carrosserie réduite, tels que les voitures de sports.lEn cas de choc au niveau du pare-chocs arrière, même suite à un accident mineur, faire inspecter
les capteurs radars par un concessionnaire agréé Mazda. Si le véhicule est utilisé alors qu'un
capteur radar est endommagé, il est possible que le système ne fonctionne pas correctement et
entraîne un accident.
lConsulter un concessionnaire agréé Mazda pour les travaux de réparation ou de peinture autour
des capteurs radars ou de remplacement du pare-chocs.
lIl est possible que les capteurs radars du système BSM soient soumis aux législations relatives
aux ondes radio du pays dans lequel le véhicule est utilisé. L'utilisation des capteurs du système
est approuvée aux Etats-Unis (territoires inclus), au Canada et au Mexique. Si un véhicule équipé
du système BSM est utilisé dans un pays autre que les Etats-Unis, le Canada ou le Mexique, le
système doit être désactivé à l'aide de l'interrupteur BSM OFF.
lLa zone de détection du système a été définie en fonction de la largeur de voie des autoroutes
classiques. Par conséquent, sur une route aux voies plus étroites, il est possible que le système
détecte les véhicules présents sur une voie adjacente et déclenche le signal sonore
d'avertissement/voyant. Sur une route aux voies plus larges, il est possible que le système ne
détecte pas les véhicules présents sur une voie adjacente et ne déclenche pas le signal sonore
d'avertissement/voyant.
Conduite de votre Mazda
Démarrage et conduite
5-39

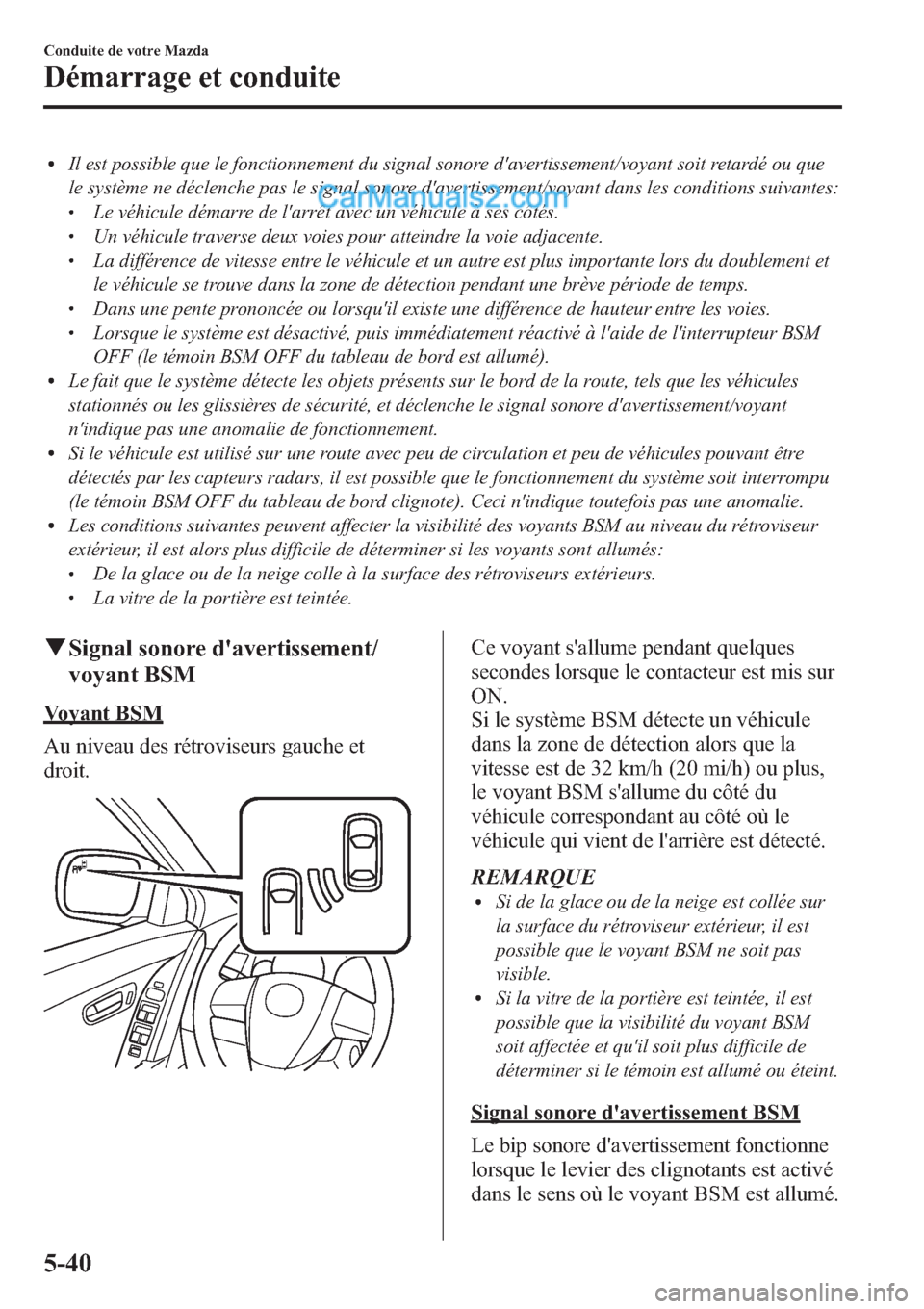

lIl est possible que le fonctionnement du signal sonore d'avertissement/voyant soit retardé ou que
le système ne déclenche pas le signal sonore d'avertissement/voyant dans les conditions suivantes:
lLe véhicule démarre de l'arrêt avec un véhicule à ses côtés.lUn véhicule traverse deux voies pour atteindre la voie adjacente.lLa différence de vitesse entre le véhicule et un autre est plus importante lors du doublement et
le véhicule se trouve dans la zone de détection pendant une brève période de temps.
lDans une pente prononcée ou lorsqu'il existe une différence de hauteur entre les voies.lLorsque le système est désactivé, puis immédiatement réactivé à l'aide de l'interrupteur BSM
OFF (le témoin BSM OFF du tableau de bord est allumé).
lLe fait que le système détecte les objets présents sur le bord de la route, tels que les véhicules
stationnés ou les glissières de sécurité, et déclenche le signal sonore d'avertissement/voyant
n'indique pas une anomalie de fonctionnement.
lSi le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible que le fonctionnement du système soit interrompu
(le témoin BSM OFF du tableau de bord clignote). Ceci n'indique toutefois pas une anomalie.
lLes conditions suivantes peuvent affecter la visibilité des voyants BSM au niveau du rétroviseur
extérieur, il est alors plus difficile de déterminer si les voyants sont allumés:
lDe la glace ou de la neige colle à la surface des rétroviseurs extérieurs.lLa vitre de la portière est teintée.
qSignal sonore d'avertissement/
voyant BSM
Voyant BSM
Au niveau des rétroviseurs gauche et
droit.
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Si le système BSM détecte un véhicule
dans la zone de détection alors que la
vitesse est de 32 km/h (20 mi/h) ou plus,
le voyant BSM s'allume du côté du
véhicule correspondant au côté où le
véhicule qui vient de l'arrière est détecté.
REMARQUE
lSi de la glace ou de la neige est collée sur
la surface du rétroviseur extérieur, il est
possible que le voyant BSM ne soit pas
visible.
lSi la vitre de la portière est teintée, il est
possible que la visibilité du voyant BSM
soit affectée et qu'il soit plus difficile de
déterminer si le témoin est allumé ou éteint.
Signal sonore d'avertissement BSM
Le bip sonore d'avertissement fonctionne
lorsque le levier des clignotants est activé
dans le sens où le voyant BSM est allumé.
5-40
Conduite de votre Mazda
Démarrage et conduite

REMARQUE
Il est possible de personnaliser le système de
manière à ce que le signal sonore
d'avertissement BSM ne fonctionne pas. Se
référer à Fonctions de personnalisation à la
page 10-8.
qTémoin BSM OFF
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Le témoin BSM OFF s'allume lorsque le
système BSM est désactivé à l'aide de
l'interrupteur BSM OFF.
En cas d'anomalie de fonctionnement du
système BSM, le témoin clignote.
S'adresser à un concessionnaire agréé
Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu
de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible
que le fonctionnement du système soit
interrompu (le témoin BSM OFF du tableau de
bord clignote). Ceci n'indique toutefois pas
une anomalie.
qInterrupteur BSM OFF
Lorsque l'interrupteur BSM est pressé, le
système BSM est désactivé et le témoin
BSM OFF s'allume.
Appuyer de nouveau sur l'interrupteur
BSM OFF pour activer le système BSM.
Le témoin BSM OFF s'éteint.
REMARQUE
lIl est possible que le système ne fonctionne
pas correctement lorsqu'une remorque est
tractée. Désactiver le système à l'aide de
l'interrupteur BSM OFF lorsqu'une
remorque est tractée.
lSi le contacteur est mis sur la position
d'arrêt avec le système BSM à l'arrêt, le
système fonctionne automatiquement quand
le contacteur est mis sur ON.
Conduite de votre Mazda
Démarrage et conduite
5-41
