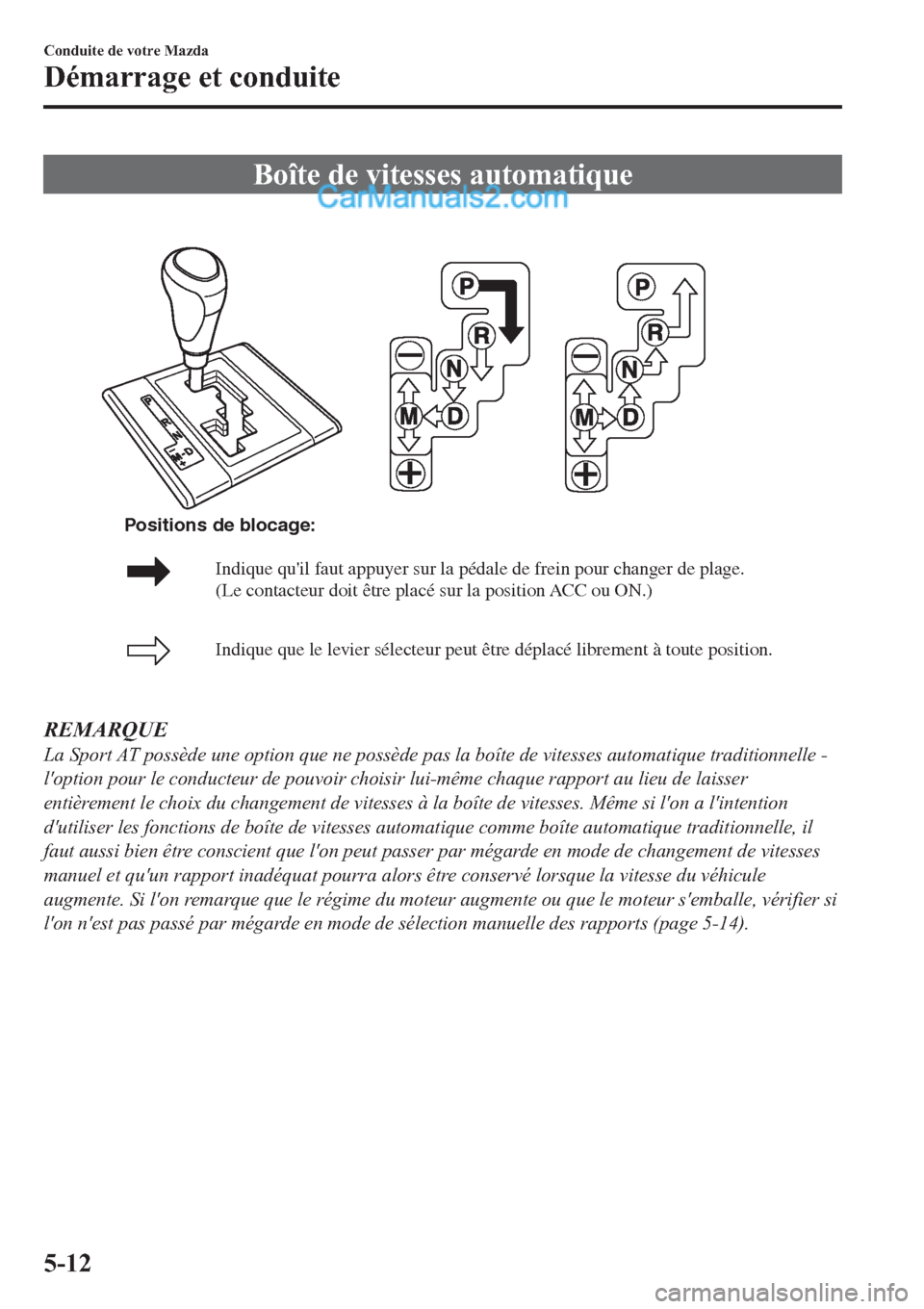

Page 211 of 657

Boîte de vitesses automatique
Indique qu'il faut appuyer sur la pédale de frein pour changer de plage.
(Le contacteur doit être placé sur la position ACC ou ON.)
Indique que le levier sélecteur peut être déplacé librement à toute position. Positions de blocage:
REMARQUE
La Sport AT possède une option que ne possède pas la boîte de vitesses automatique traditionnelle -
l'option pour le conducteur de pouvoir choisir lui-même chaque rapport au lieu de laisser
entièrement le choix du changement de vitesses à la boîte de vitesses. Même si l'on a l'intention
d'utiliser les fonctions de boîte de vitesses automatique comme boîte automatique traditionnelle, il
faut aussi bien être conscient que l'on peut passer par mégarde en mode de changement de vitesses
manuel et qu'un rapport inadéquat pourra alors être conservé lorsque la vitesse du véhicule
augmente. Si l'on remarque que le régime du moteur augmente ou que le moteur s'emballe, vérifier si
l'on n'est pas passé par mégarde en mode de sélection manuelle des rapports (page 5-14).
5-12
Conduite de votre Mazda
Démarrage et conduite

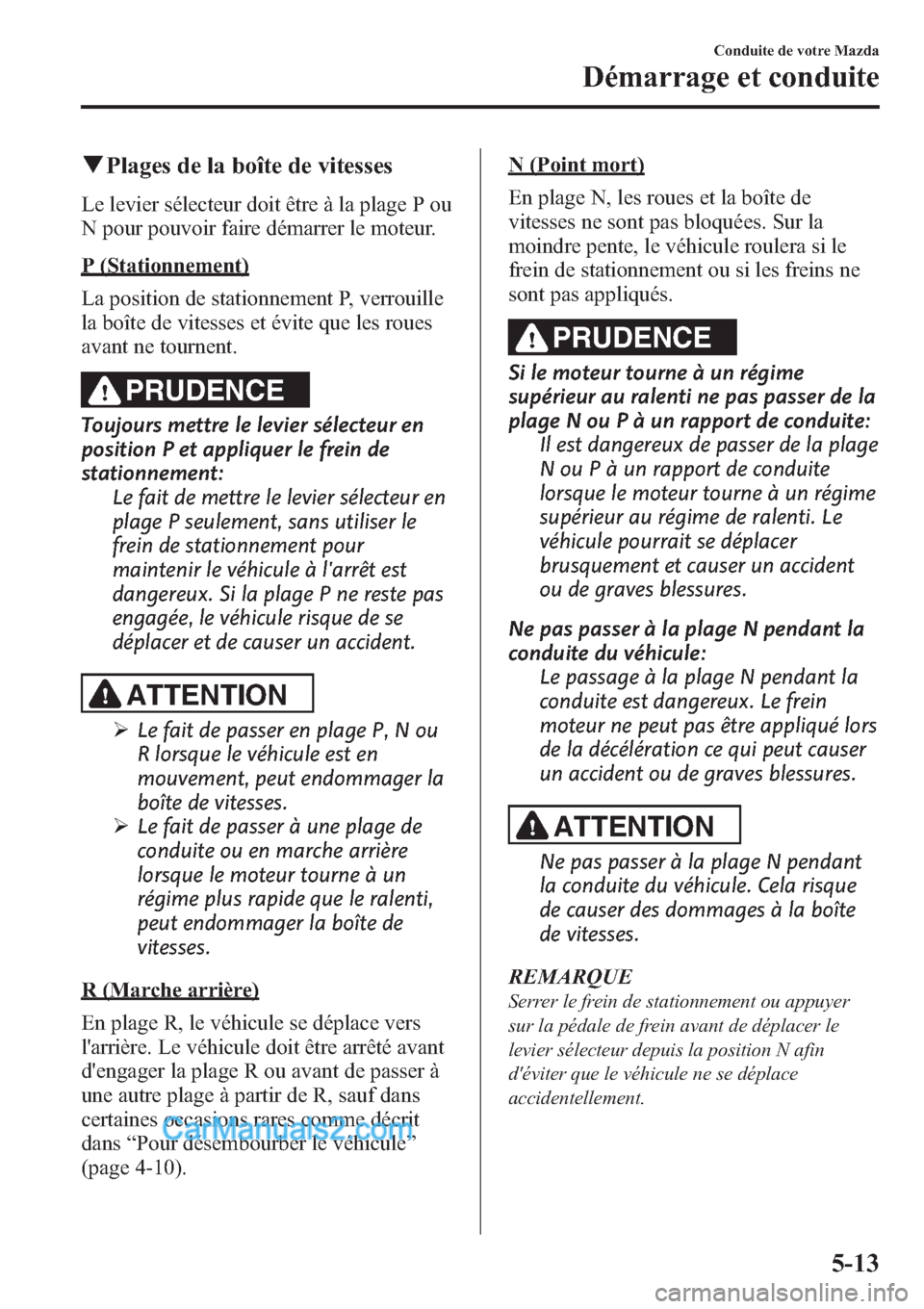

Page 212 of 657

qPlages de la boîte de vitesses
Le levier sélecteur doit être à la plage P ou
N pour pouvoir faire démarrer le moteur.
P (Stationnement)
La position de stationnement P, verrouille
la boîte de vitesses et évite que les roues
avant ne tournent.
PRUDENCE
Toujours mettre le levier sélecteur en
position P et appliquer le frein de
stationnement:
Le fait de mettre le levier sélecteur en
plage P seulement, sans utiliser le
frein de stationnement pour
maintenir le véhicule à l'arrêt est
dangereux. Si la plage P ne reste pas
engagée, le véhicule risque de se
déplacer et de causer un accident.
ATTENTION
ØLe fait de passer en plage P, N ou
R lorsque le véhicule est en
mouvement, peut endommager la
boîte de vitesses.
ØLe fait de passer à une plage de
conduite ou en marche arrière
lorsque le moteur tourne à un
régime plus rapide que le ralenti,
peut endommager la boîte de
vitesses.
R (Marche arrière)
En plage R, le véhicule se déplace vers
l'arrière. Le véhicule doit être arrêté avant
d'engager la plage R ou avant de passer à
une autre plage à partir de R, sauf dans
certaines occasions rares comme décrit
dans“Pour désembourber le véhicule”
(page 4-10).
N (Point mort)
En plage N, les roues et la boîte de
vitesses ne sont pas bloquées. Sur la
moindre pente, le véhicule roulera si le
frein de stationnement ou si les freins ne
sont pas appliqués.
PRUDENCE
Si le moteur tourne à un régime
supérieur au ralenti ne pas passer de la
plage N ou P à un rapport de conduite:
Il est dangereux de passer de la plage
N ou P à un rapport de conduite
lorsque le moteur tourne à un régime
supérieur au régime de ralenti. Le
véhicule pourrait se déplacer
brusquement et causer un accident
ou de graves blessures.
Ne pas passer à la plage N pendant la
conduite du véhicule:
Le passage à la plage N pendant la
conduite est dangereux. Le frein
moteur ne peut pas être appliqué lors
de la décélération ce qui peut causer
un accident ou de graves blessures.
ATTENTION
Ne pas passer à la plage N pendant
la conduite du véhicule. Cela risque
de causer des dommages à la boîte
de vitesses.
REMARQUE
Serrer le frein de stationnement ou appuyer
sur la pédale de frein avant de déplacer le
levier sélecteur depuis la position N afin
d'éviter que le véhicule ne se déplace
accidentellement.
Conduite de votre Mazda
Démarrage et conduite
5-13

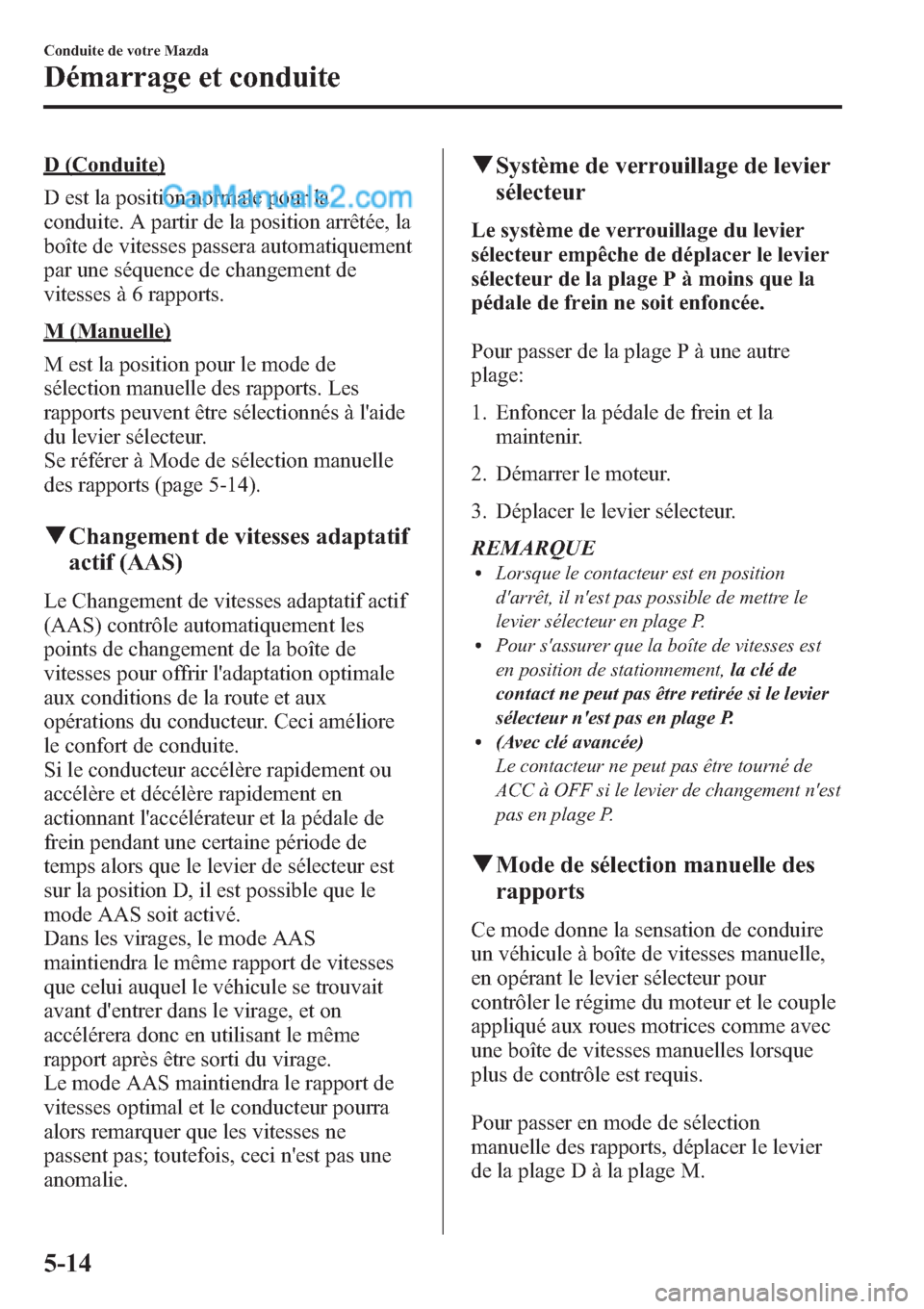

Page 213 of 657

D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à 6 rapports.
M (Manuelle)
M est la position pour le mode de
sélection manuelle des rapports. Les
rapports peuvent être sélectionnés à l'aide
du levier sélecteur.
Se référer à Mode de sélection manuelle
des rapports (page 5-14).
qChangement de vitesses adaptatif
actif (AAS)
Le Changement de vitesses adaptatif actif
(AAS) contrôle automatiquement les
points de changement de la boîte de
vitesses pour offrir l'adaptation optimale
aux conditions de la route et aux
opérations du conducteur. Ceci améliore
le confort de conduite.
Si le conducteur accélère rapidement ou
accélère et décélère rapidement en
actionnant l'accélérateur et la pédale de
frein pendant une certaine période de
temps alors que le levier de sélecteur est
sur la position D, il est possible que le
mode AAS soit activé.
Dans les virages, le mode AAS
maintiendra le même rapport de vitesses
que celui auquel le véhicule se trouvait
avant d'entrer dans le virage, et on
accélérera donc en utilisant le même
rapport après être sorti du virage.
Le mode AAS maintiendra le rapport de
vitesses optimal et le conducteur pourra
alors remarquer que les vitesses ne
passent pas; toutefois, ceci n'est pas une
anomalie.
qSystème de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
3. Déplacer le levier sélecteur.
REMARQUE
lLorsque le contacteur est en position
d'arrêt, il n'est pas possible de mettre le
levier sélecteur en plage P.
lPour s'assurer que la boîte de vitesses est
en position de stationnement,la clé de
contact ne peut pas être retirée si le levier
sélecteur n'est pas en plage P.
l(Avec clé avancée)
Le contacteur ne peut pas être tourné de
ACC à OFF si le levier de changement n'est
pas en plage P.
qMode de sélection manuelle des
rapports
Ce mode donne la sensation de conduire
un véhicule à boîte de vitesses manuelle,
en opérant le levier sélecteur pour
contrôler le régime du moteur et le couple
appliqué aux roues motrices comme avec
une boîte de vitesses manuelles lorsque
plus de contrôle est requis.
Pour passer en mode de sélection
manuelle des rapports, déplacer le levier
de la plage D à la plage M.
5-14
Conduite de votre Mazda
Démarrage et conduite

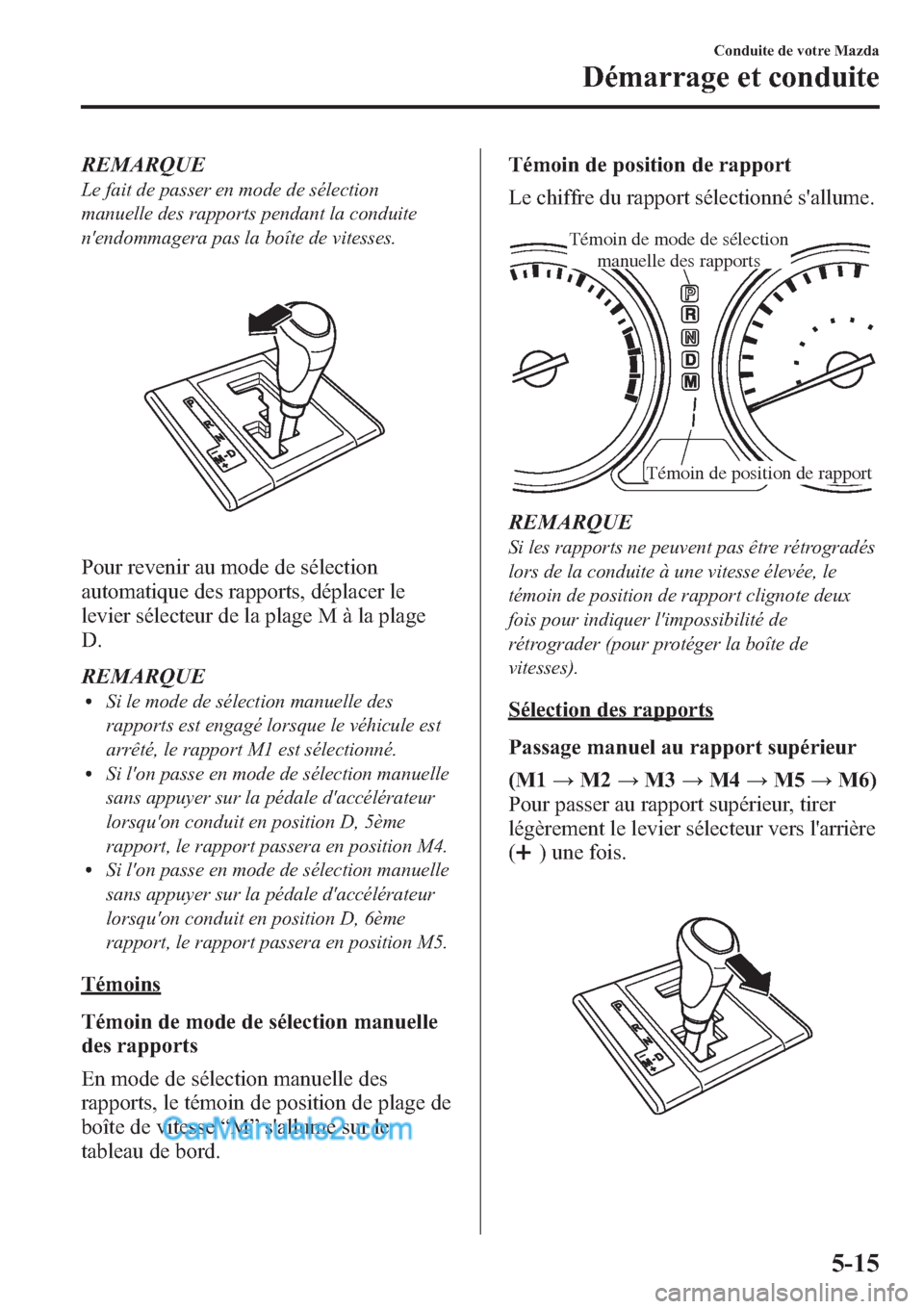

Page 214 of 657

REMARQUE
Le fait de passer en mode de sélection
manuelle des rapports pendant la conduite
n'endommagera pas la boîte de vitesses.
Pour revenir au mode de sélection
automatique des rapports, déplacer le
levier sélecteur de la plage M à la plage
D.
REMARQUE
lSi le mode de sélection manuelle des
rapports est engagé lorsque le véhicule est
arrêté, le rapport M1 est sélectionné.
lSi l'on passe en mode de sélection manuelle
sans appuyer sur la pédale d'accélérateur
lorsqu'on conduit en position D, 5ème
rapport, le rapport passera en position M4.
lSi l'on passe en mode de sélection manuelle
sans appuyer sur la pédale d'accélérateur
lorsqu'on conduit en position D, 6ème
rapport, le rapport passera en position M5.
Témoins
Témoin de mode de sélection manuelle
des rapports
En mode de sélection manuelle des
rapports, le témoin de position de plage de
boîte de vitesse“M”s'allume sur le
tableau de bord.Témoin de position de rapport
Le chiffre du rapport sélectionné s'allume.
Témoin de position de rapport
Témoin de mode de sélection
manuelle des rapports
REMARQUE
Si les rapports ne peuvent pas être rétrogradés
lors de la conduite à une vitesse élevée, le
témoin de position de rapport clignote deux
fois pour indiquer l'impossibilité de
rétrograder (pour protéger la boîte de
vitesses).
Sélection des rapports
Passage manuel au rapport supérieur
(M1→M2→M3→M4→M5→M6)
Pour passer au rapport supérieur, tirer
légèrement le levier sélecteur vers l'arrière
(
) une fois.
Conduite de votre Mazda
Démarrage et conduite
5-15
Page 215 of 657

REMARQUElLorsque vous conduisez lentement, les
vitesses ne peuvent pas être décalées vers le
haut.
lEn mode de sélection manuelle des
rapports, les rapports ne sont pas
sélectionnés automatiquement. Ne pas
pousser le régime moteur jusqu'à la ZONE
ROUGE du compte-tours. Si l'aiguille du
compte-tours entre dans la ZONE ROUGE,
un effet de frein moteur peut être ressenti,
car l'alimentation en carburant du moteur
est coupée afin de protéger celui-ci. Ceci
n'indique pas une anomalie.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule.
Rétrogradation manuelle
(M6→M5→M4→M3→M2→
M1)
Pour rétrograder au rapport inférieur,
pousser légèrement le levier sélecteur vers
l'avant (
) une fois.
PRUDENCE
Ne pas utiliser le frein moteur lors de la
conduite sur des surfaces glissantes ou
à haute vitesse:
Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées
ou gelées ou lors de la conduite à
haute vitesse cause un effet de frein
moteur soudain qui est dangereux.
Le changement soudain de vitesse de
rotation des roues peut les faire
déraper. Ceci peut faire perdre le
contrôle du véhicule et causer un
accident.
REMARQUE
lA vitesses élevées, les rapports inférieurs
peuvent ne pas être sélectionnés.
lA la décélération, les rapports peuvent
rétrograder automatiquement suivant la
vitesse du véhicule.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule.
Mode fixe de second rapport
Lorsque le levier sélecteur est tiré vers
l'arrière (
) alors que le véhicule est
arrêté ou conduit à une vitesse d'environ
15 km/h (9,3 mi/h) ou moins, la boîte de
vitesses est réglée en mode fixe de second
rapport. Le rapport est fixé en seconde
lorsque dans ce mode pour faciliter le
démarrage et la conduite sur les routes
glissantes. Si le levier sélecteur est tiré
vers l'arrière (
) ou vers l'avant ()
lorsque dans le mode fixe de second
rapport, le mode sera annulé.
5-16
Conduite de votre Mazda
Démarrage et conduite
Page 216 of 657

Spécifications des sélections de rapport
Passage des rapports
Si la vitesse du véhicule est inférieure à la
vitesse spécifiée pour le rapport supérieur,
alors le rapport supérieur ne peut pas être
sélectionné.
Rapport Vitesse du véhicule
M1→M2Vous pouvez sélectionner le rapport
M2 que le véhicule soit à l'arrêt ou
roule.
M2→M3 15 km/h (10 mi/h)
M3→M4 29 km/h (19 mi/h)
M4→M5 40 km/h (25 mi/h)
M5→M6 50 km/h (32 mi/h)
Rétrogradation des rapports
Si la vitesse du véhicule est supérieure à
la vitesse spécifiée pour chaque rapport,
un rapport inférieur ne peut pas être
sélectionné pour protéger la boîte de
vitesses.
Rapport Vitesse du véhicule
M6→M5 230 km/h (142 mi/h)
M5→M4 201 km/h (124 mi/h)
M4→M3 150 km/h (93 mi/h)
M3→M2 96 km/h (59 mi/h)
M2→M1 49 km/h (30 mi/h)
REMARQUE
Concernant la vitesse de véhicule au rapport
le plus haut indiqué ci-dessus, il pourra être
impossible d'obtenir réellement cette vitesse
selon différentes conditions de conduite telles
que le vent, la pente ascendante et la surface
de la route.
Lors de la décélération, le rétrogradage
des rapports se fait automatiquement
lorsque la vitesse baisse aux vitesses
suivantes:
Rapport Vitesse du véhicule
M6→M5 47 km/h (29 mi/h)
M5→M4 37 km/h (22 mi/h)
M4→M3 26 km/h (16 mi/h)
M3 ou M2→M1 7 km/h (4 mi/h)
REMARQUE
Le rapport ne rétrograde pas automatiquement
à M1 lorsque en mode fixe de second rapport.
Si la reprise a été faite aux vitesses
suivantes ou inférieures, les rapports
rétrogradent automatiquement:
Rapport Vitesse du véhicule
M6→M5 230 km/h (142 mi/h)
M5→M4 90 km/h (55 mi/h)
M4→M3 65 km/h (40 mi/h)
M3→M2 40 km/h (24 mi/h)
Recommandations concernant le
passage des vitesses
Passage des rapports
Pour une accélération normale et la
promenade, les points de passage suivants
sont recommandés.
Rapport Vitesse du véhicule
M1 en M2 24 km/h (15 mi/h)
M2 en M3 40 km/h (25 mi/h)
M3 en M4 65 km/h (40 mi/h)
M4 en M5 73 km/h (45 mi/h)
M5 en M6 80 km/h (50 mi/h)
Conduite de votre Mazda
Démarrage et conduite
5-17
Page 217 of 657

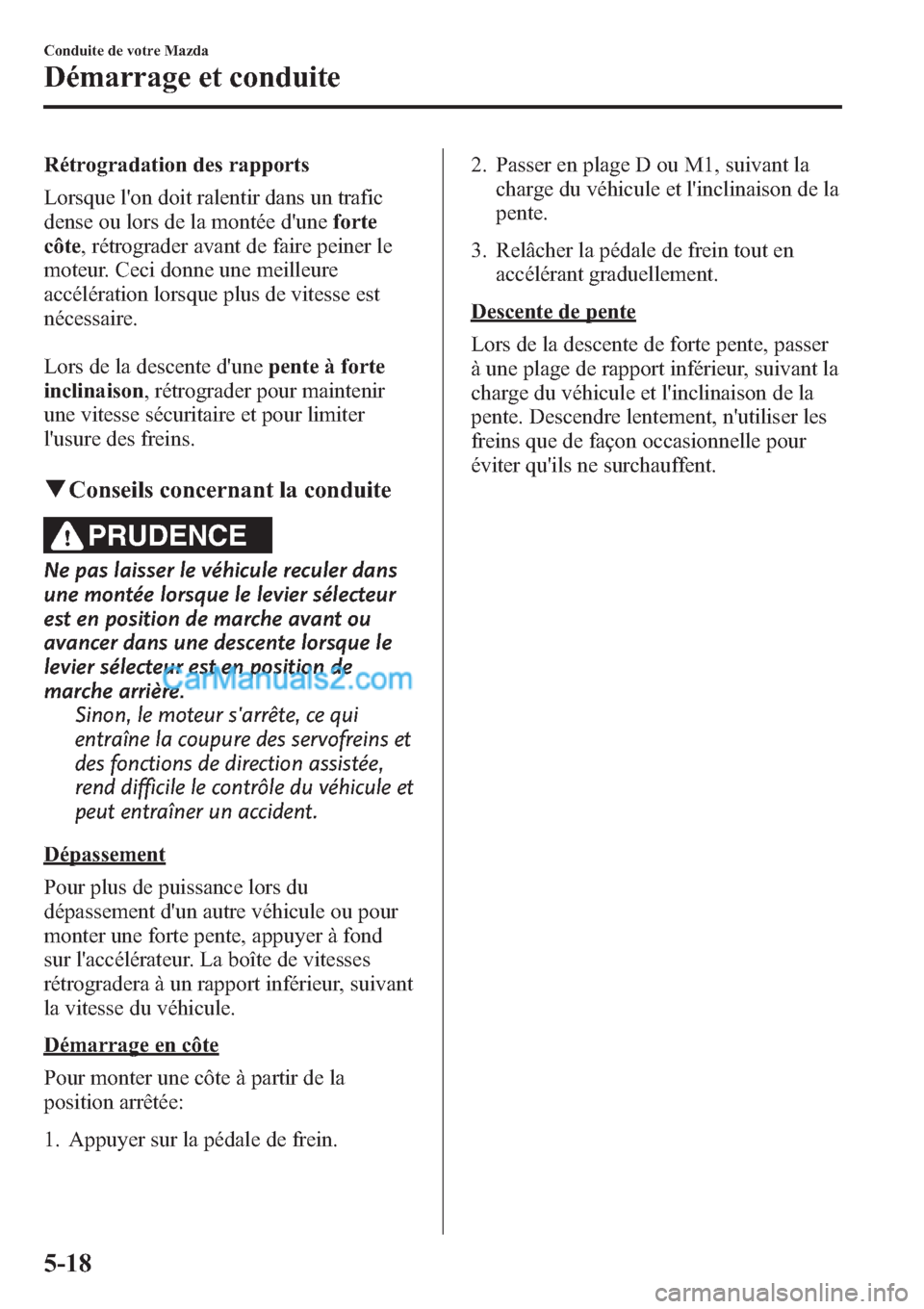

Rétrogradation des rapports
Lorsque l'on doit ralentir dans un trafic
dense ou lors de la montée d'uneforte
côte, rétrograder avant de faire peiner le
moteur. Ceci donne une meilleure
accélération lorsque plus de vitesse est
nécessaire.
Lors de la descente d'unepente à forte
inclinaison, rétrograder pour maintenir
une vitesse sécuritaire et pour limiter
l'usure des freins.
qConseils concernant la conduite
PRUDENCE
Ne pas laisser le véhicule reculer dans
une montée lorsque le levier sélecteur
est en position de marche avant ou
avancer dans une descente lorsque le
levier sélecteur est en position de
marche arrière.
Sinon, le moteur s'arrête, ce qui
entraîne la coupure des servofreins et
des fonctions de direction assistée,
rend difficile le contrôle du véhicule et
peut entraîner un accident.
Dépassement
Pour plus de puissance lors du
dépassement d'un autre véhicule ou pour
monter une forte pente, appuyer à fond
sur l'accélérateur. La boîte de vitesses
rétrogradera à un rapport inférieur, suivant
la vitesse du véhicule.
Démarrage en côte
Pour monter une côte à partir de la
position arrêtée:
1. Appuyer sur la pédale de frein.2. Passer en plage D ou M1, suivant la
charge du véhicule et l'inclinaison de la
pente.
3. Relâcher la pédale de frein tout en
accélérant graduellement.
Descente de pente
Lors de la descente de forte pente, passer
à une plage de rapport inférieur, suivant la
charge du véhicule et l'inclinaison de la
pente. Descendre lentement, n'utiliser les
freins que de façon occasionnelle pour
éviter qu'ils ne surchauffent.
5-18
Conduite de votre Mazda
Démarrage et conduite
Page 218 of 657

Direction assistée
La direction n'est assistée que lorsque le
moteur fonctionne. Si le moteur est arrêté
ou si le système de direction assistée ne
fonctionne pas, il est possible de diriger le
véhicule mais cela demande un plus grand
effort physique.
Si le volant semble plus rigide que
d'habitude durant la conduite normale,
consulter un concessionnaire agréé
Mazda.
ATTENTION
Ne jamais maintenir le volant de
direction tourné à fond, vers la droite
ou vers la gauche, pendant plus de 5
secondes si le moteur tourne.
Cela pourrait endommager le
système de direction assistée.
Utilisation du système toutes
roues motrices (AWD)
í
Le système de AWD fournit une meilleure
conduite sur les routes recouvertes de
neige ou de glace, sur le sable et dans la
boue, ainsi que sur des plans très inclinés
et autres types de surfaces glissantes.
Conduite de votre Mazda
Démarrage et conduite
5-19íCertains modèles.
Page 219 of 657

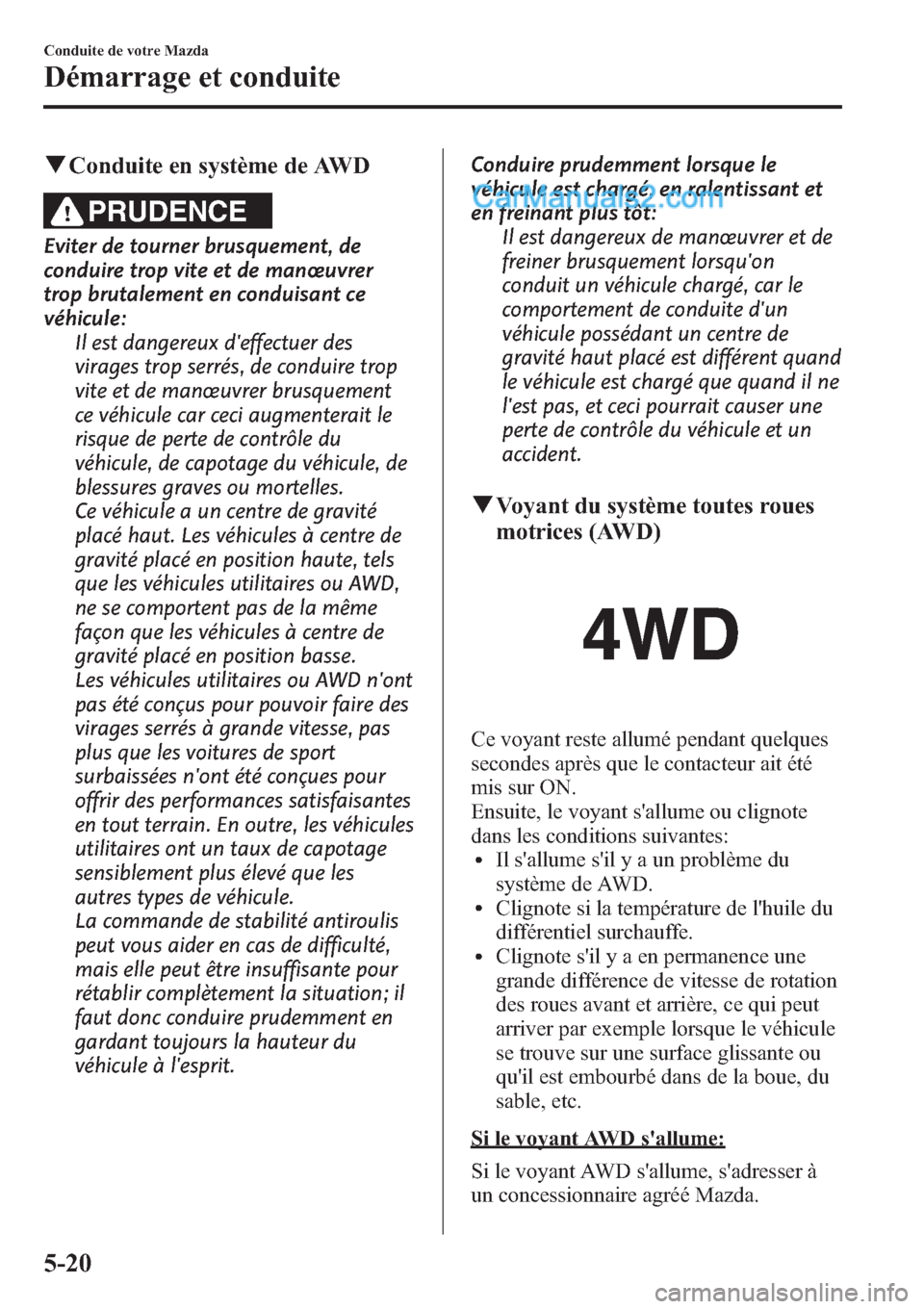

qConduite en système de AWD
PRUDENCE
Eviter de tourner brusquement, de
conduire trop vite et de manœuvrer
trop brutalement en conduisant ce
véhicule:
Il est dangereux d'effectuer des
virages trop serrés, de conduire trop
vite et de manœuvrer brusquement
ce véhicule car ceci augmenterait le
risque de perte de contrôle du
véhicule, de capotage du véhicule, de
blessures graves ou mortelles.
Ce véhicule a un centre de gravité
placé haut. Les véhicules à centre de
gravité placé en position haute, tels
que les véhicules utilitaires ou AWD,
ne se comportent pas de la même
façon que les véhicules à centre de
gravité placé en position basse.
Les véhicules utilitaires ou AWD n'ont
pas été conçus pour pouvoir faire des
virages serrés à grande vitesse, pas
plus que les voitures de sport
surbaissées n'ont été conçues pour
offrir des performances satisfaisantes
en tout terrain. En outre, les véhicules
utilitaires ont un taux de capotage
sensiblement plus élevé que les
autres types de véhicule.
La commande de stabilité antiroulis
peut vous aider en cas de difficulté,
mais elle peut être insuffisante pour
rétablir complètement la situation; il
faut donc conduire prudemment en
gardant toujours la hauteur du
véhicule à l'esprit.Conduire prudemment lorsque le
véhicule est chargé, en ralentissant et
en freinant plus tôt:
Il est dangereux de manœuvrer et de
freiner brusquement lorsqu'on
conduit un véhicule chargé, car le
comportement de conduite d'un
véhicule possédant un centre de
gravité haut placé est différent quand
le véhicule est chargé que quand il ne
l'est pas, et ceci pourrait causer une
perte de contrôle du véhicule et un
accident.
qVoyant du système toutes roues
motrices (AWD)
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Ensuite, le voyant s'allume ou clignote
dans les conditions suivantes:
lIl s'allume s'il y a un problème du
système de AWD.
lClignote si la température de l'huile du
différentiel surchauffe.
lClignote s'il y a en permanence une
grande différence de vitesse de rotation
des roues avant et arrière, ce qui peut
arriver par exemple lorsque le véhicule
se trouve sur une surface glissante ou
qu'il est embourbé dans de la boue, du
sable, etc.
Si le voyant AWD s'allume:
Si le voyant AWD s'allume, s'adresser à
un concessionnaire agréé Mazda.
5-20
Conduite de votre Mazda
Démarrage et conduite
Page 220 of 657

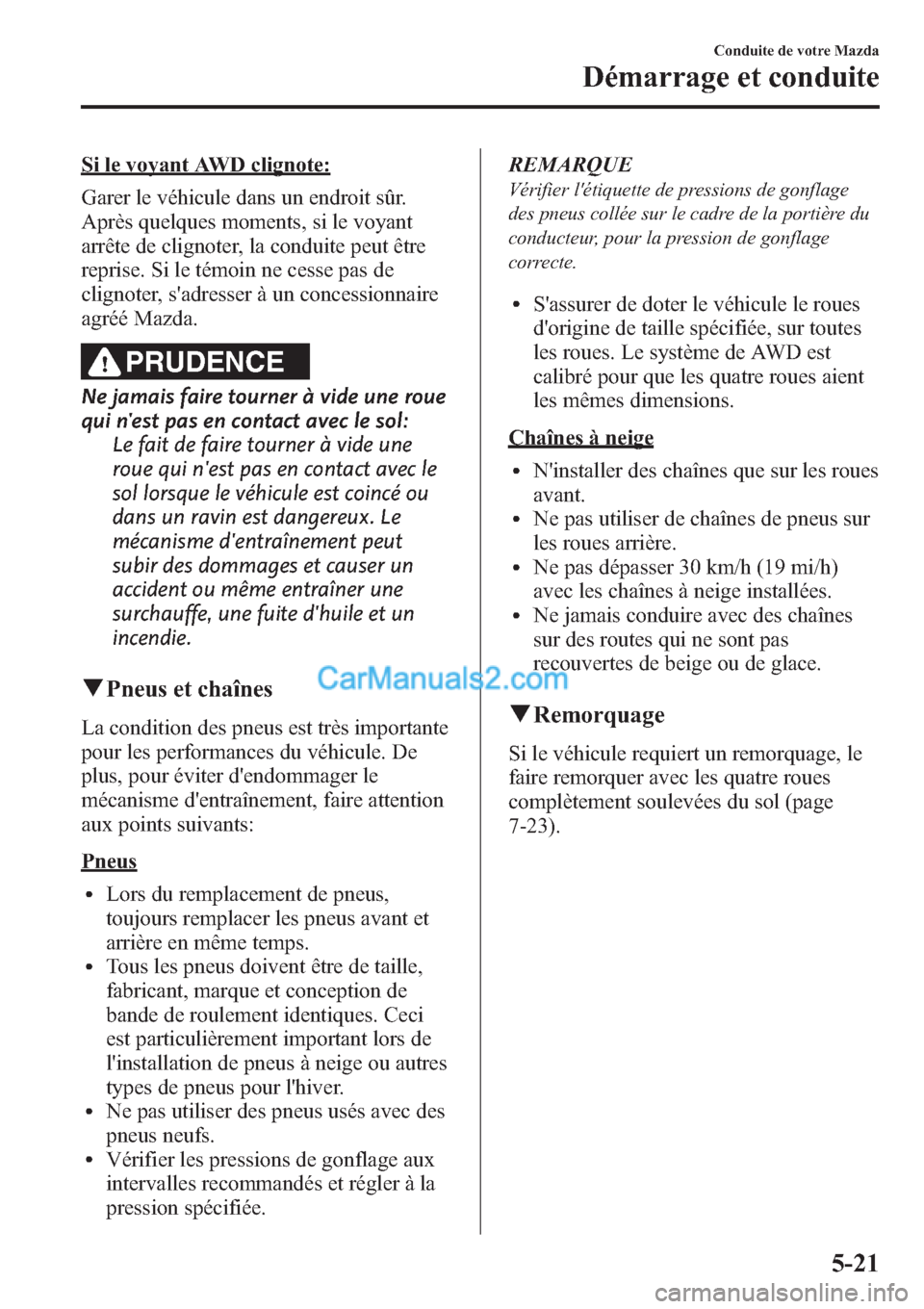

Si le voyant AWD clignote:
Garer le véhicule dans un endroit sûr.
Après quelques moments, si le voyant
arrête de clignoter, la conduite peut être
reprise. Si le témoin ne cesse pas de
clignoter, s'adresser à un concessionnaire
agréé Mazda.
PRUDENCE
Ne jamais faire tourner à vide une roue
qui n'est pas en contact avec le sol:
Le fait de faire tourner à vide une
roue qui n'est pas en contact avec le
sol lorsque le véhicule est coincé ou
dans un ravin est dangereux. Le
mécanisme d'entraînement peut
subir des dommages et causer un
accident ou même entraîner une
surchauffe, une fuite d'huile et un
incendie.
qPneus et chaînes
La condition des pneus est très importante
pour les performances du véhicule. De
plus, pour éviter d'endommager le
mécanisme d'entraînement, faire attention
aux points suivants:
Pneus
lLors du remplacement de pneus,
toujours remplacer les pneus avant et
arrière en même temps.
lTous les pneus doivent être de taille,
fabricant, marque et conception de
bande de roulement identiques. Ceci
est particulièrement important lors de
l'installation de pneus à neige ou autres
types de pneus pour l'hiver.
lNe pas utiliser des pneus usés avec des
pneus neufs.
lVérifier les pressions de gonflage aux
intervalles recommandés et régler à la
pression spécifiée.REMARQUE
Vérifier l'étiquette de pressions de gonflage
des pneus collée sur le cadre de la portière du
conducteur, pour la pression de gonflage
correcte.
lS'assurer de doter le véhicule le roues
d'origine de taille spécifiée, sur toutes
les roues. Le système de AWD est
calibré pour que les quatre roues aient
les mêmes dimensions.
Chaînes à neige
lN'installer des chaînes que sur les roues
avant.
lNe pas utiliser de chaînes de pneus sur
les roues arrière.
lNe pas dépasser 30 km/h (19 mi/h)
avec les chaînes à neige installées.
lNe jamais conduire avec des chaînes
sur des routes qui ne sont pas
recouvertes de beige ou de glace.
qRemorquage
Si le véhicule requiert un remorquage, le
faire remorquer avec les quatre roues
complètement soulevées du sol (page
7-23).
Conduite de votre Mazda
Démarrage et conduite
5-21
