Page 111 of 646

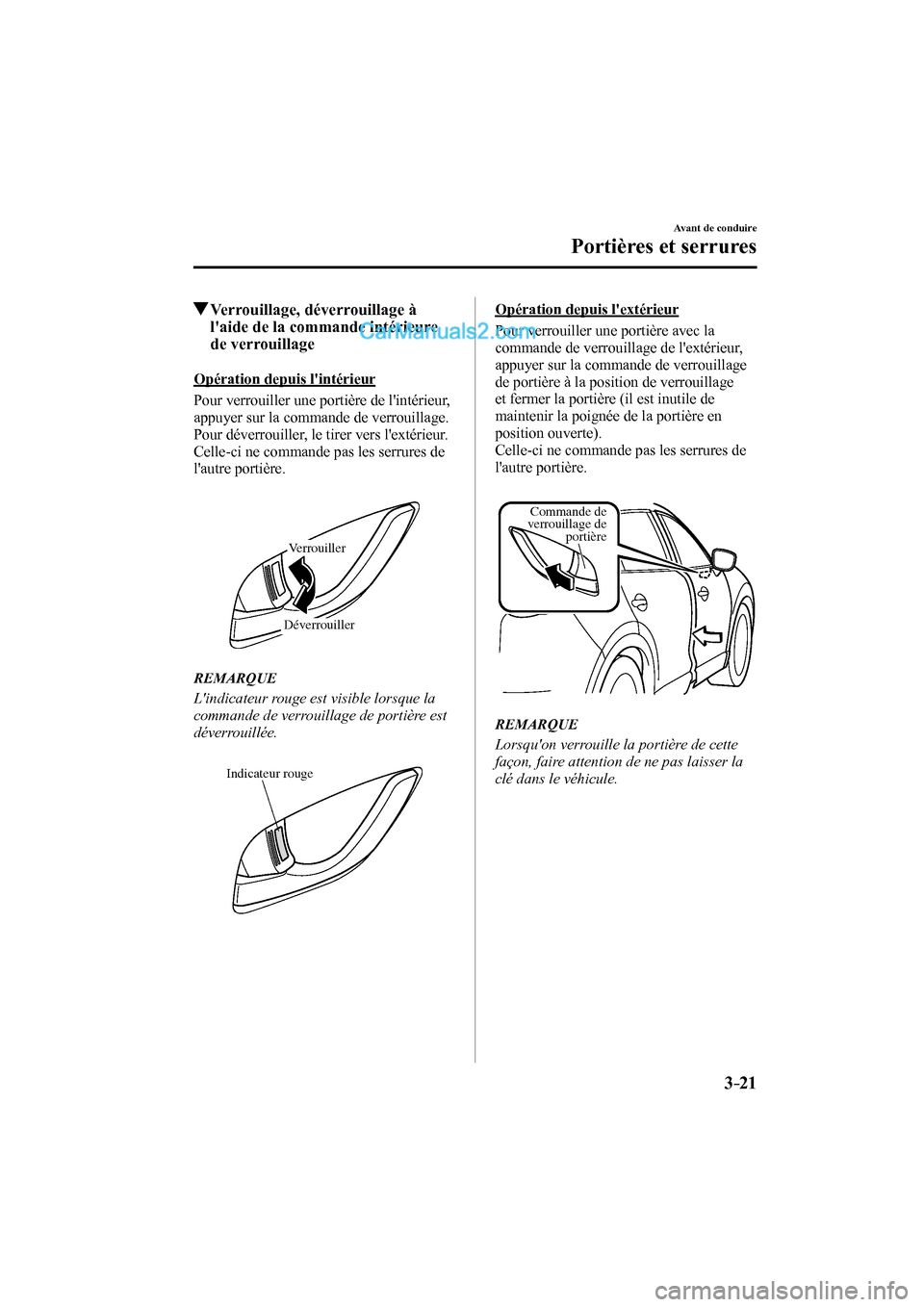

3–21
Avant de conduire
Portières et serrures
Verrouillage, déverrouillage à
l'aide de la commande intérieure
de verrouillage
Opération depuis l'intérieur
Pour verrouiller une portière de l'intérieur,
appuyer sur la commande de verrouillage.
Pour déverrouiller, le tirer vers l'extérieur.
Celle-ci ne commande pas les serrures de
l'autre portière.
DéverrouillerVerrouiller
REMARQUE
L'indicateur rouge est visible lorsque la
commande de verrouillage de portière est
déverrouillée.
Indicateur rouge
Opération depuis l'extérieur
Pour verrouiller une portière avec la
commande de verrouillage de l'extérieur,
appuyer sur la commande de verrouillage
de portière à la position de verrouillage
et fermer la portière (il est inutile de
maintenir la poignée de la portière en
position ouverte).
Celle-ci ne commande pas les serrures de
l'autre portière.
Commande de
verrouillage de
portière
REMARQUE
Lorsqu'on verrouille la portière de cette
façon, faire attention de ne pas laisser la
clé dans le véhicule.
CX-9_8FD7-FC-16B_Edition3.indb 21CX-9_8FD7-FC-16B_Edition3.indb 212017/02/15 16:19:282017/02/15 16:19:28
Page 112 of 646

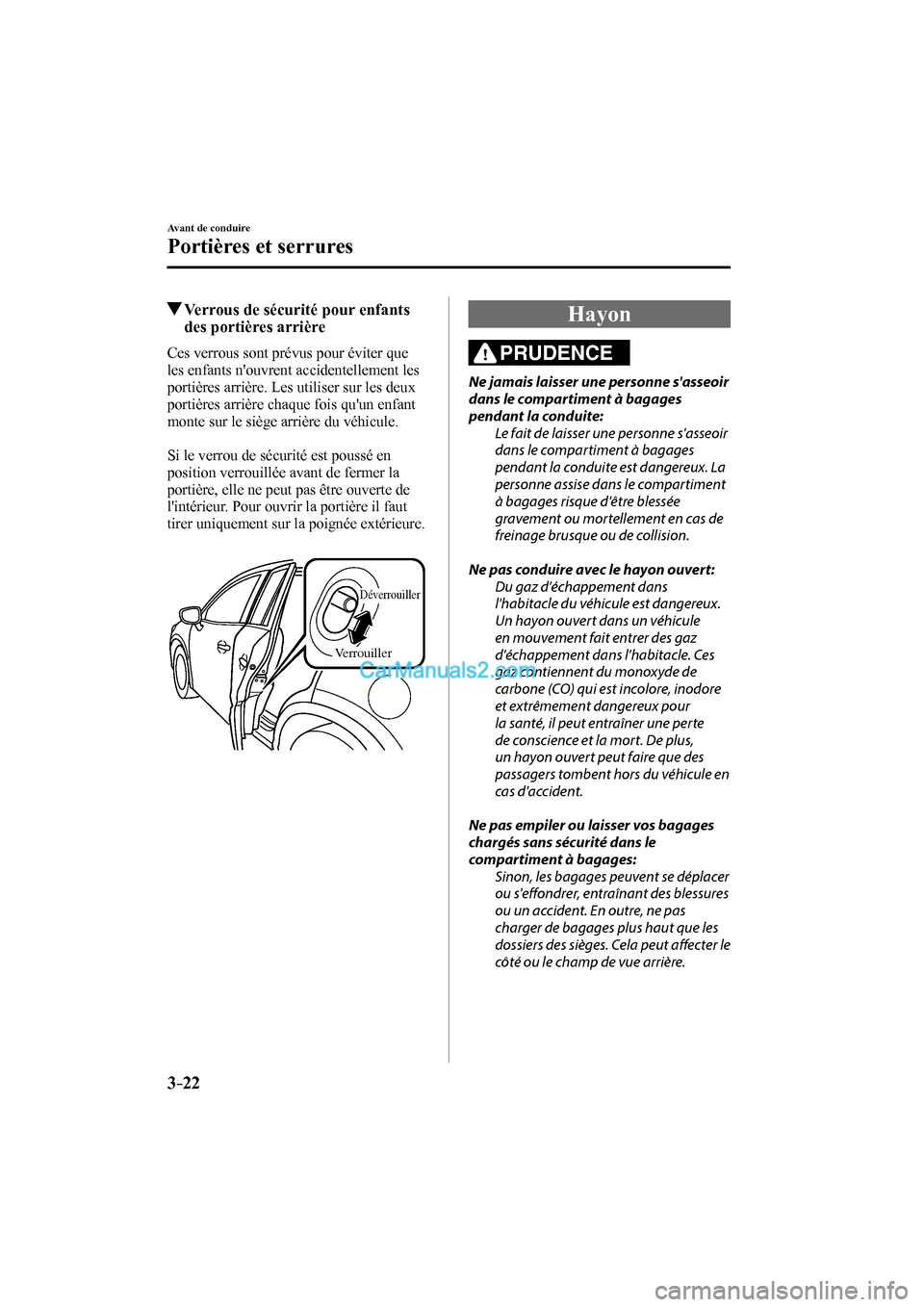

3–22
Avant de conduire
Portières et serrures
Verrous de sécurité pour enfants
des portières arrière
Ces verrous sont prévus pour éviter que
les enfants n'ouvrent accidentellement les
portières arrière. Les utiliser sur les deux
portières arrière chaque fois qu'un enfant
monte sur le siège arrière du véhicule.
Si le verrou de sécurité est poussé en
position verrouillée avant de fermer la
portière, elle ne peut pas être ouverte de
l'intérieur. Pour ouvrir la portière il faut
tirer uniquement sur la poignée extérieure.
Verrouiller
Déverrouiller
Hayon
PRUDENCE
Ne jamais laisser une personne s'asseoir
dans le compartiment à bagages
pendant la conduite:
Le fait de laisser une personne s'asseoir
dans le compartiment à bagages
pendant la conduite est dangereux. La
personne assise dans le compartiment
à bagages risque d'être blessée
gravement ou mortellement en cas de
freinage brusque ou de collision.
Ne pas conduire avec le hayon ouvert:
Du gaz d'échappement dans
l'habitacle du véhicule est dangereux.
Un hayon ouvert dans un véhicule
en mouvement fait entrer des gaz
d'échappement dans l'habitacle. Ces
gaz contiennent du monoxyde de
carbone (CO) qui est incolore, inodore
et extrêmement dangereux pour
la santé, il peut entraîner une perte
de conscience et la mort. De plus,
un hayon ouvert peut faire que des
passagers tombent hors du véhicule en
cas d'accident.
Ne pas empiler ou laisser vos bagages
chargés sans sécurité dans le
compartiment à bagages:
Sinon, les bagages peuvent se déplacer
ou s'eff ondrer, entraînant des blessures
ou un accident. En outre, ne pas
charger de bagages plus haut que les
dossiers des sièges. Cela peut aff ecter le
côté ou le champ de vue arrière.
CX-9_8FD7-FC-16B_Edition3.indb 22CX-9_8FD7-FC-16B_Edition3.indb 222017/02/15 16:19:282017/02/15 16:19:28
Page 113 of 646

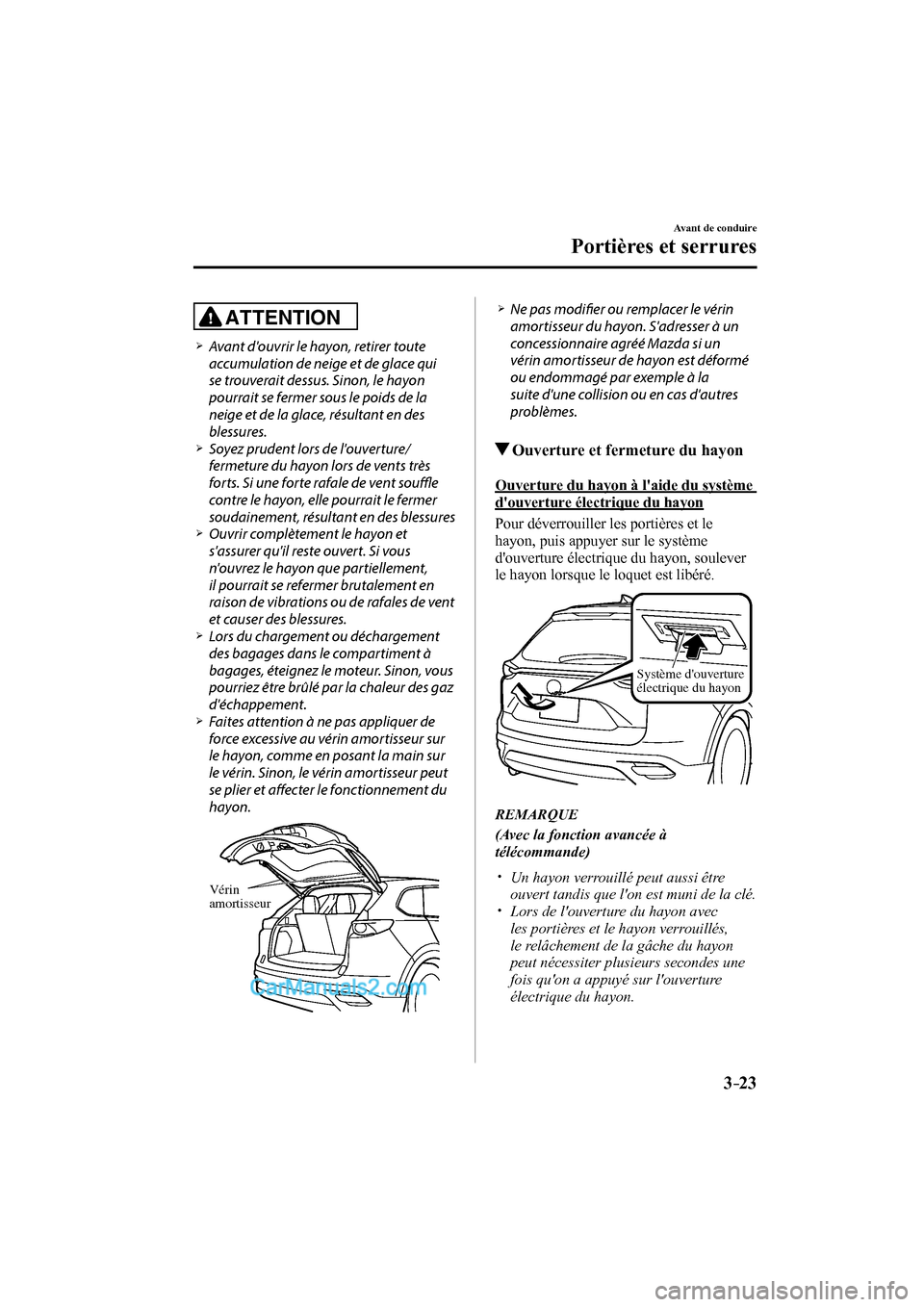

3–23
Avant de conduire
Portières et serrures
ATTENTION
Avant d'ouvrir le hayon, retirer toute
accumulation de neige et de glace qui
se trouverait dessus. Sinon, le hayon
pourrait se fermer sous le poids de la
neige et de la glace, résultant en des
blessures.
Soyez prudent lors de l'ouverture/
fermeture du hayon lors de vents très
forts. Si une forte rafale de vent souffl e
contre le hayon, elle pourrait le fermer
soudainement, résultant en des blessures
Ouvrir complètement le hayon et
s'assurer qu'il reste ouvert. Si vous
n'ouvrez le hayon que partiellement,
il pourrait se refermer brutalement en
raison de vibrations ou de rafales de vent
et causer des blessures.
Lors du chargement ou déchargement
des bagages dans le compartiment à
bagages, éteignez le moteur. Sinon, vous
pourriez être brûlé par la chaleur des gaz
d'échappement.
Faites attention à ne pas appliquer de
force excessive au vérin amortisseur sur
le hayon, comme en posant la main sur
le vérin. Sinon, le vérin amortisseur peut
se plier et aff ecter le fonctionnement du
hayon.
Vérin
amortisseur
Ne pas modifi er ou remplacer le vérin
amortisseur du hayon. S'adresser à un
concessionnaire agréé Mazda si un
vérin amortisseur de hayon est déformé
ou endommagé par exemple à la
suite d'une collision ou en cas d'autres
problèmes.
Ouverture et fermeture du hayon
Ouverture du hayon à l'aide du système
d'ouverture électrique du hayon
Pour déverrouiller les portières et le
hayon, puis appuyer sur le système
d'ouverture électrique du hayon, soulever
le hayon lorsque le loquet est libéré.
Système d'ouverture
électrique du hayon
REMARQUE
(Avec la fonction avancée à
télécommande)
Un hayon verrouillé peut aussi être
ouvert tandis que l'on est muni de la clé.
Lors de l'ouverture du hayon avec
les portières et le hayon verrouillés,
le relâchement de la gâche du hayon
peut nécessiter plusieurs secondes une
fois qu'on a appuyé sur l'ouverture
électrique du hayon.
CX-9_8FD7-FC-16B_Edition3.indb 23CX-9_8FD7-FC-16B_Edition3.indb 232017/02/15 16:19:282017/02/15 16:19:28
Page 114 of 646
3–24
Avant de conduire
Portières et serrures
*Certains modèles.
Il est possible de fermer le hayon
lorsque les portières sont verrouillées à
l'aide de la clé laissée dans le véhicule.
Cependant, afi n de ne pas enfermer
la clé dans le véhicule, il est possible
d'ouvrir le hayon en appuyant sur
le système d'ouverture électrique du
hayon. Si le hayon ne peut pas être
ouvert malgré cette procédure, le
refermer tout d'abord complètement
puis appuyer sur l'ouverture électrique
du hayon pour l'ouvrir complètement.
Lorsque la gâche du hayon est
relâchée en appuyant sur l'ouverture
électrique du hayon, celui-ci se
soulève légèrement. Si le hayon n'a pas
fonctionné depuis un certain temps, il
ne peut pas être levé.
Pour l'ouvrir
Appuyer à nouveau sur l'ouverture
électrique du hayon.
Pour le fermer
Pour fermer le hayon à partir de
la position légèrement soulevée,
commencer par l'ouvrir en appuyant
sur le système d'ouverture électrique du
hayon, puis attendre 1 seconde ou plus,
puis fermer le hayon.
Une alarme indiquée dans le tableau de
bord avertit le conducteur que le hayon
n'est pas complètement fermé.
Si la batterie du véhicule est déchargée
ou s'il y a une anomalie du système
électrique et que le hayon ne peut
pas être déverrouillé, il est possible
de l'ouvrir en effectuant la procédure
d'urgence:
Se référer à Lorsqu'il n'est pas possible
d'ouvrir le hayon à la page 7-52 .
Fermeture du hayon
Abaisser doucement le hayon à l'aide de la
poignée, puis pousser dessus à deux mains
pour le fermer.
Ne pas le claquer. Tirer le hayon vers le
haut pour s'assurer qu'il est bien verrouillé.
Poignée du hayon
Hayon électrique *
Le hayon électrique s'ouvre/se ferme
électriquement en utilisant les commandes
dans le véhicule ou sur la télécommande
du système d'ouverture.
Se référer à Télécommande à la page
3-5 .
PRUDENCE
Surveiller le hayon électrique pendant
qu'il s'ouvre ou se ferme et vous assurer
qu'il se ferme complètement:
Il est dangereux d'ouvrir ou de fermer
le hayon électrique sans surveillance.
A cause d'obstacle non vus et du
dispositif de sécurité, le hayon peut
ne pas se refermer complètement et,
si personne ne s'en aperçoit, entraîner
une blessure grave voire mortelle si un
passager venait à tomber du véhicule.
Toujours vous assurer que la zone
qui entoure le hayon ne contient pas
d'obstacle avant de l'activer.
CX-9_8FD7-FC-16B_Edition3.indb 24CX-9_8FD7-FC-16B_Edition3.indb 242017/02/15 16:19:292017/02/15 16:19:29
Page 115 of 646
3–25
Avant de conduire
Portières et serrures
Toujours s'assurer que la zone autour
du hayon électrique ne présente
pas de danger avant de l'actionner
électriquement.
Il est dangereux de ne pas vérifi er
qu'il n'y ait personne dans la zone
autour du hayon avant d'actionner
celui-ci à l'aide de l'interrupteur du
hayon électrique ou de la touche du
système d'ouverture à télécommande.
Une personne risquerait de se trouver
coincée entre le hayon et un objet
gênant lors de l'ouverture électrique du
hayon, ou entre le hayon et le véhicule
lors de sa fermeture électrique, ce
qui pourrait causer un accident et de
graves blessures.
Ne jamais autoriser les enfants à utiliser
le système du hayon électrique:
Il est dangereux de laisser les enfants
utiliser l'interrupteur du hayon
électrique et le système d'ouverture à
télécommande. Les enfants ne sont
pas conscients que les gens peuvent
se faire coincer les doigts et les mains
lorsque le hayon est en mouvement.
Si le cou, la tête ou les mains d'une
personne se trouvent coincées dans
une portière qui se ferme, des blessures
graves ou mortelles pourraient
s'ensuivre.
ATTENTION
Lorsque vous refermez le hayon
électrique, s'assurer qu'il n'y a pas de
matières étrangères autour de la gâche.
Si des matières étrangères bloquent
la gâche, le hayon risque de ne pas se
fermer correctement.
Gâche
Ne pas installer des accessoires sur
le hayon électrique autres que les
accessoires spécifi és. Autrement il
ne pourra pas être ouvert/fermé
automatiquement et cela pourrait
entraîner une panne.
Faire bien attention lorsqu'on fait
passer le hayon électrique du mode de
fonctionnement électrique au mode
manuel. Le hayon électrique risquerait
de s'ouvrir/se fermer inopinément selon
sa position, et des blessures pourraient
s'ensuivre.
CX-9_8FD7-FC-16B_Edition3.indb 25CX-9_8FD7-FC-16B_Edition3.indb 252017/02/15 16:19:292017/02/15 16:19:29
Page 116 of 646

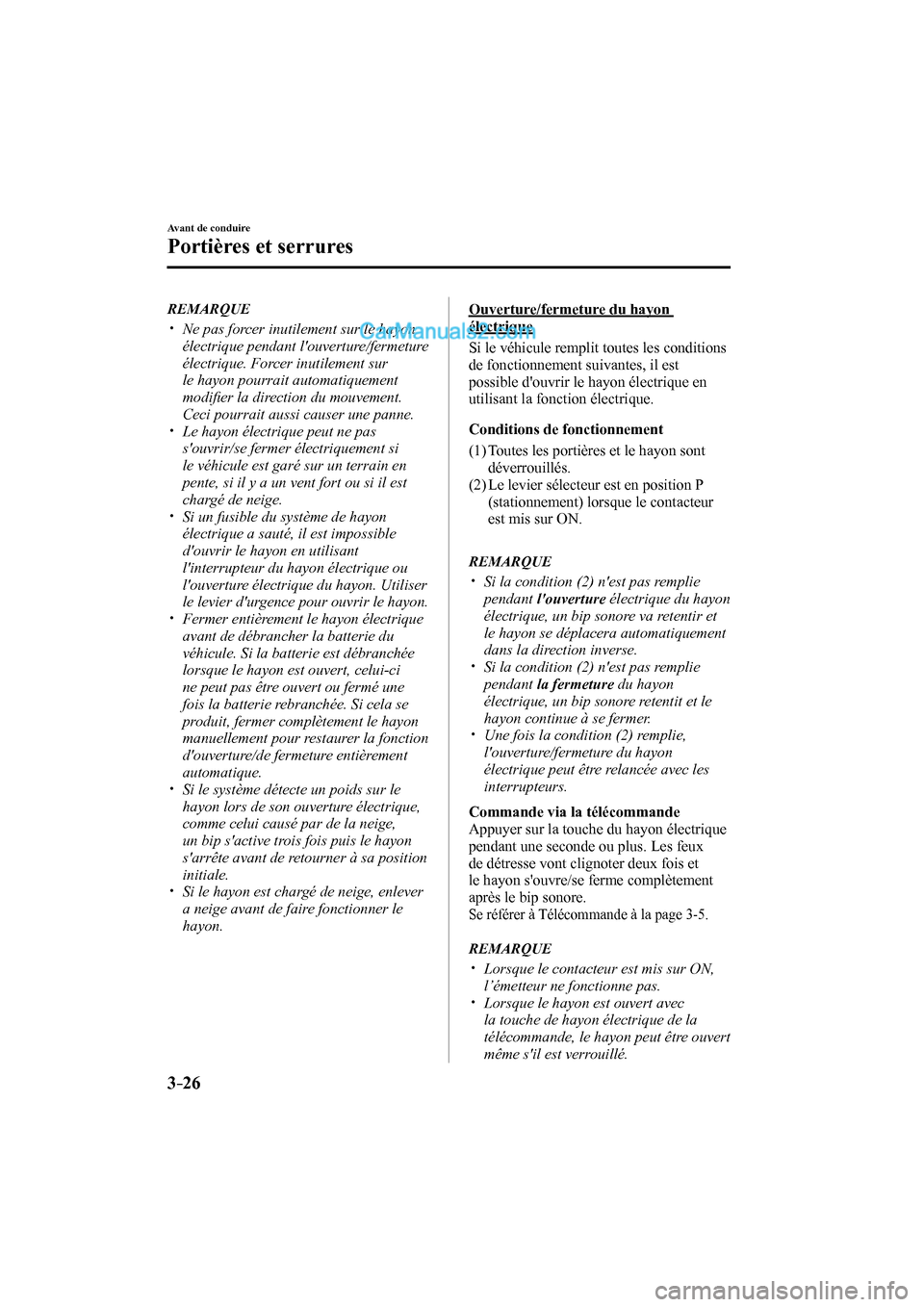

3–26
Avant de conduire
Portières et serrures
REMARQUE
Ne pas forcer inutilement sur le hayon
électrique pendant l'ouverture/fermeture
électrique. Forcer inutilement sur
le hayon pourrait automatiquement
modifi er la direction du mouvement.
Ceci pourrait aussi causer une panne.
Le hayon électrique peut ne pas
s'ouvrir/se fermer électriquement si
le véhicule est garé sur un terrain en
pente, si il y a un vent fort ou si il est
chargé de neige.
Si un fusible du système de hayon
électrique a sauté, il est impossible
d'ouvrir le hayon en utilisant
l'interrupteur du hayon électrique ou
l'ouverture électrique du hayon. Utiliser
le levier d'urgence pour ouvrir le hayon.
Fermer entièrement le hayon électrique
avant de débrancher la batterie du
véhicule. Si la batterie est débranchée
lorsque le hayon est ouvert, celui-ci
ne peut pas être ouvert ou fermé une
fois la batterie rebranchée. Si cela se
produit, fermer complètement le hayon
manuellement pour restaurer la fonction
d'ouverture/de fermeture entièrement
automatique.
Si le système détecte un poids sur le
hayon lors de son ouverture électrique,
comme celui causé par de la neige,
un bip s'active trois fois puis le hayon
s'arrête avant de retourner à sa position
initiale.
Si le hayon est chargé de neige, enlever
a neige avant de faire fonctionner le
hayon.
Ouverture/fermeture du hayon
électrique
Si le véhicule remplit toutes les conditions
de fonctionnement suivantes, il est
possible d'ouvrir le hayon électrique en
utilisant la fonction électrique.
Conditions de fonctionnement
(1) Toutes les portières et le hayon sont
déverrouillés.
(2) Le levier sélecteur est en position P
(stationnement) lorsque le contacteur
est mis sur ON.
REMARQUE
Si la condition (2) n'est pas remplie
pendant l'ouverture électrique du hayon
électrique, un bip sonore va retentir et
le hayon se déplacera automatiquement
dans la direction inverse.
Si la condition (2) n'est pas remplie
pendant la fermeture du hayon
électrique, un bip sonore retentit et le
hayon continue à se fermer.
Une fois la condition (2) remplie,
l'ouverture/fermeture du hayon
électrique peut être relancée avec les
interrupteurs.
Commande via la télécommande
Appuyer sur la touche du hayon électrique
pendant une seconde ou plus. Les feux
de détresse vont clignoter deux fois et
le hayon s'ouvre/se ferme complètement
après le bip sonore.
Se référer à Télécommande à la page 3-5 .
REMARQUE
Lorsque le contacteur est mis sur ON,
l’émetteur ne fonctionne pas.
Lorsque le hayon est ouvert avec
la touche de hayon électrique de la
télécommande, le hayon peut être ouvert
même s'il est verrouillé.
CX-9_8FD7-FC-16B_Edition3.indb 26CX-9_8FD7-FC-16B_Edition3.indb 262017/02/15 16:19:292017/02/15 16:19:29
Page 117 of 646
3–27
Avant de conduire
Portières et serrures

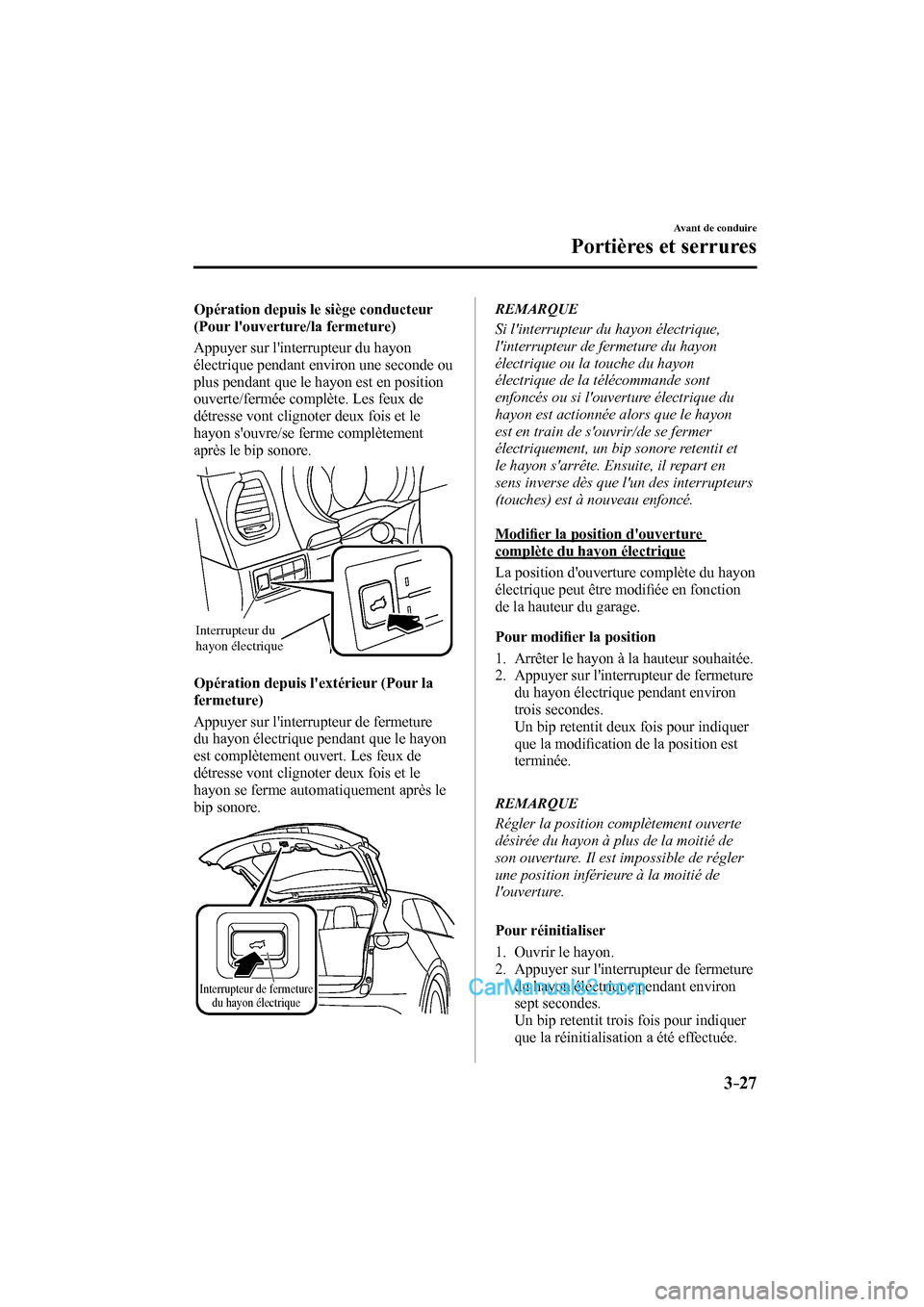

Opération depuis le siège conducteur
(Pour l'ouverture/la fermeture)
Appuyer sur l'interrupteur du hayon
électrique pendant environ une seconde ou
plus pendant que le hayon est en position
ouverte/fermée complète. Les feux de
détresse vont clignoter deux fois et le
hayon s'ouvre/se ferme complètement
après le bip sonore.
Interrupteur du
hayon électrique
Opération depuis l'extérieur (Pour la
fermeture)
Appuyer sur l'interrupteur de fermeture
du hayon électrique pendant que le hayon
est complètement ouvert. Les feux de
détresse vont clignoter deux fois et le
hayon se ferme automatiquement après le
bip sonore.
Interrupteur de fermeture
du hayon électrique
REMARQUE
Si l'interrupteur du hayon électrique,
l'interrupteur de fermeture du hayon
électrique ou la touche du hayon
électrique de la télécommande sont
enfoncés ou si l'ouverture électrique du
hayon est actionnée alors que le hayon
est en train de s'ouvrir/de se fermer
électriquement, un bip sonore retentit et
le hayon s'arrête. Ensuite, il repart en
sens inverse dès que l'un des interrupteurs
(touches) est à nouveau enfoncé.
Modifi er la position d'ouverture
complète du hayon électrique
La position d'ouverture complète du hayon
électrique peut être modifi ée en fonction
de la hauteur du garage.
Pour modifi er la position
1. Arrêter le hayon à la hauteur souhaitée.
2. Appuyer sur l'interrupteur de fermeture
du hayon électrique pendant environ
trois secondes.
Un bip retentit deux fois pour indiquer
que la modifi cation de la position est
terminée.
REMARQUE
Régler la position complètement ouverte
désirée du hayon à plus de la moitié de
son ouverture. Il est impossible de régler
une position inférieure à la moitié de
l'ouverture.
Pour réinitialiser
1. Ouvrir le hayon.
2. Appuyer sur l'interrupteur de fermeture
du hayon électrique pendant environ
sept secondes.
Un bip retentit trois fois pour indiquer
que la réinitialisation a été effectuée.
CX-9_8FD7-FC-16B_Edition3.indb 27CX-9_8FD7-FC-16B_Edition3.indb 272017/02/15 16:19:292017/02/15 16:19:29
Page 118 of 646
3–28
Avant de conduire
Portières et serrures

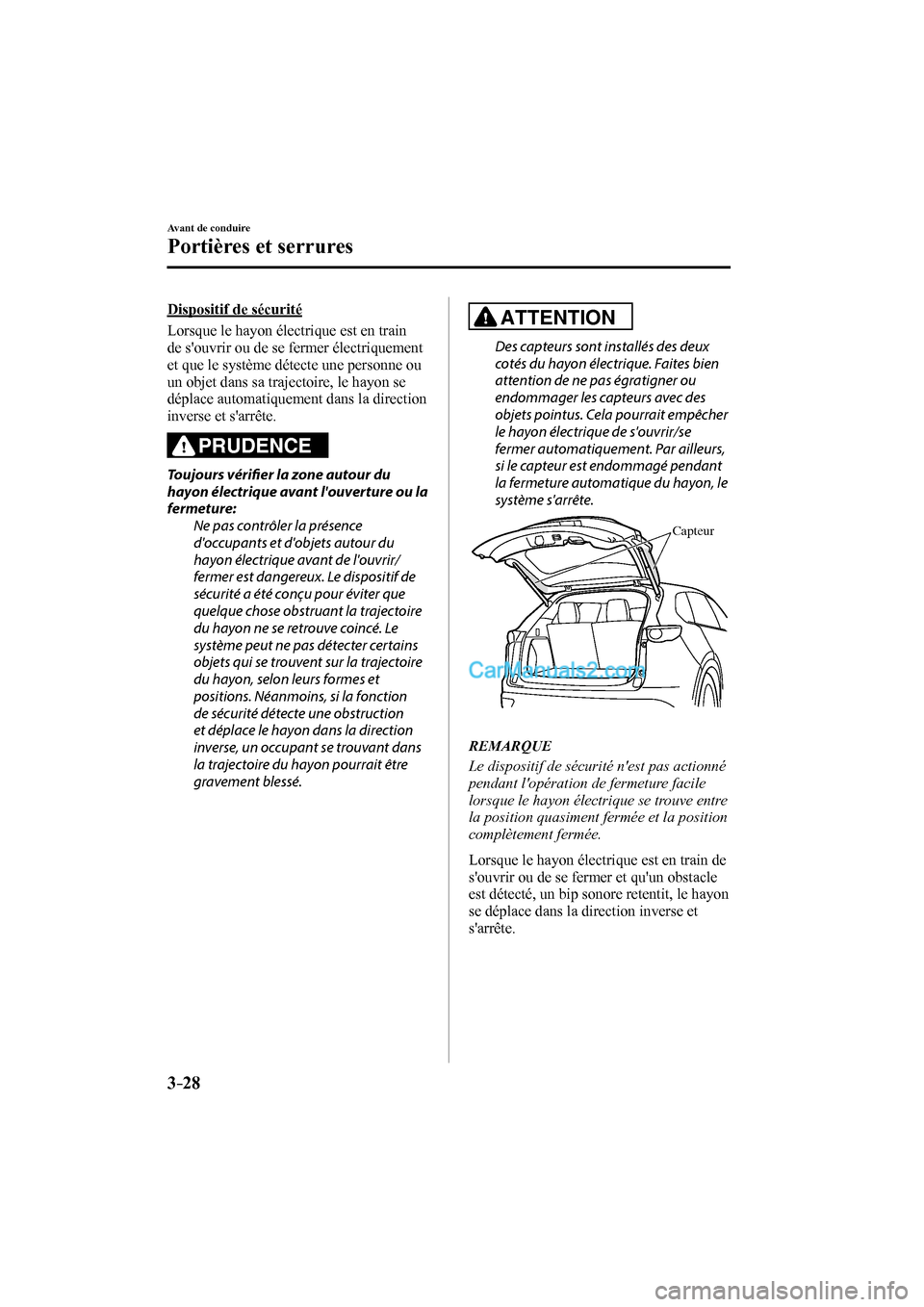

Dispositif de sécurité
Lorsque le hayon électrique est en train
de s'ouvrir ou de se fermer électriquement
et que le système détecte une personne ou
un objet dans sa trajectoire, le hayon se
déplace automatiquement dans la direction
inverse et s'arrête.
PRUDENCE
Toujours vérifi er la zone autour du
hayon électrique avant l'ouverture ou la
fermeture:
Ne pas contrôler la présence
d'occupants et d'objets autour du
hayon électrique avant de l'ouvrir/
fermer est dangereux. Le dispositif de
sécurité a été conçu pour éviter que
quelque chose obstruant la trajectoire
du hayon ne se retrouve coincé. Le
système peut ne pas détecter certains
objets qui se trouvent sur la trajectoire
du hayon, selon leurs formes et
positions. Néanmoins, si la fonction
de sécurité détecte une obstruction
et déplace le hayon dans la direction
inverse, un occupant se trouvant dans
la trajectoire du hayon pourrait être
gravement blessé.
ATTENTION
Des capteurs sont installés des deux
cotés du hayon électrique. Faites bien
attention de ne pas égratigner ou
endommager les capteurs avec des
objets pointus. Cela pourrait empêcher
le hayon électrique de s'ouvrir/se
fermer automatiquement. Par ailleurs,
si le capteur est endommagé pendant
la fermeture automatique du hayon, le
système s'arrête.
Capteur
REMARQUE
Le dispositif de sécurité n'est pas actionné
pendant l'opération de fermeture facile
lorsque le hayon électrique se trouve entre
la position quasiment fermée et la position
complètement fermée.
Lorsque le hayon électrique est en train de
s'ouvrir ou de se fermer et qu'un obstacle
est détecté, un bip sonore retentit, le hayon
se déplace dans la direction inverse et
s'arrête.
CX-9_8FD7-FC-16B_Edition3.indb 28CX-9_8FD7-FC-16B_Edition3.indb 282017/02/15 16:19:292017/02/15 16:19:29
Page 119 of 646
3–29
Avant de conduire
Portières et serrures
Easy Closure du hayon
La fonction Easy Closure est un système
qui ferme le hayon complètement à partir
de la position quasiment fermée.
Ce système fonctionne également lorsque
le hayon est fermé manuellement.
PRUDENCE
Lors de la fermeture du hayon, s'assurer
de garder les mains et les doigts
éloignés du hayon:
Il est dangereux de placer les mains ou
les doigts près du hayon car celui-ci se
ferme automatiquement à partir de la
position quasiment fermée; les mains
ou les doigts pourraient alors être
coincés et entraînant une blessure.
REMARQUE
Si le dispositif d'ouverture électrique du
hayon est appuyé alors que la fonction
de fermeture facile est utilisée, il est
possible d'ouvrir le hayon.
Si le hayon est ouvert/fermé
répétitivement pendant une courte
période de temps, la fonction de
fermeture facile peut ne pas fonctionner.
Attendre environ 2 secondes et essayer
de nouveau.
Compartiment à bagages
Chargement des sacs de golf
Il est possible de transporter jusqu'à
deux sacs de golf dans le compartiment à
bagages.
1. Placer le bas du premier sac de golf
dans le renfoncement du côté gauche
du compartiment à bagages. Installer le
haut du sac de golf contre le côté droit
du compartiment à bagages.
2.
Placer le bas du deuxième sac de golf
dans le renfoncement du côté droit du
compartiment à bagages. Installer le haut
du sac de golf contre le côté gauche, et
au-dessus du premier sac de golf.
REMARQUE
Certains sacs de golf, selon leur taille,
n'entrent pas.
CX-9_8FD7-FC-16B_Edition3.indb 29CX-9_8FD7-FC-16B_Edition3.indb 292017/02/15 16:19:302017/02/15 16:19:30
Page 120 of 646
3–30
Avant de conduire
Carburant et émission

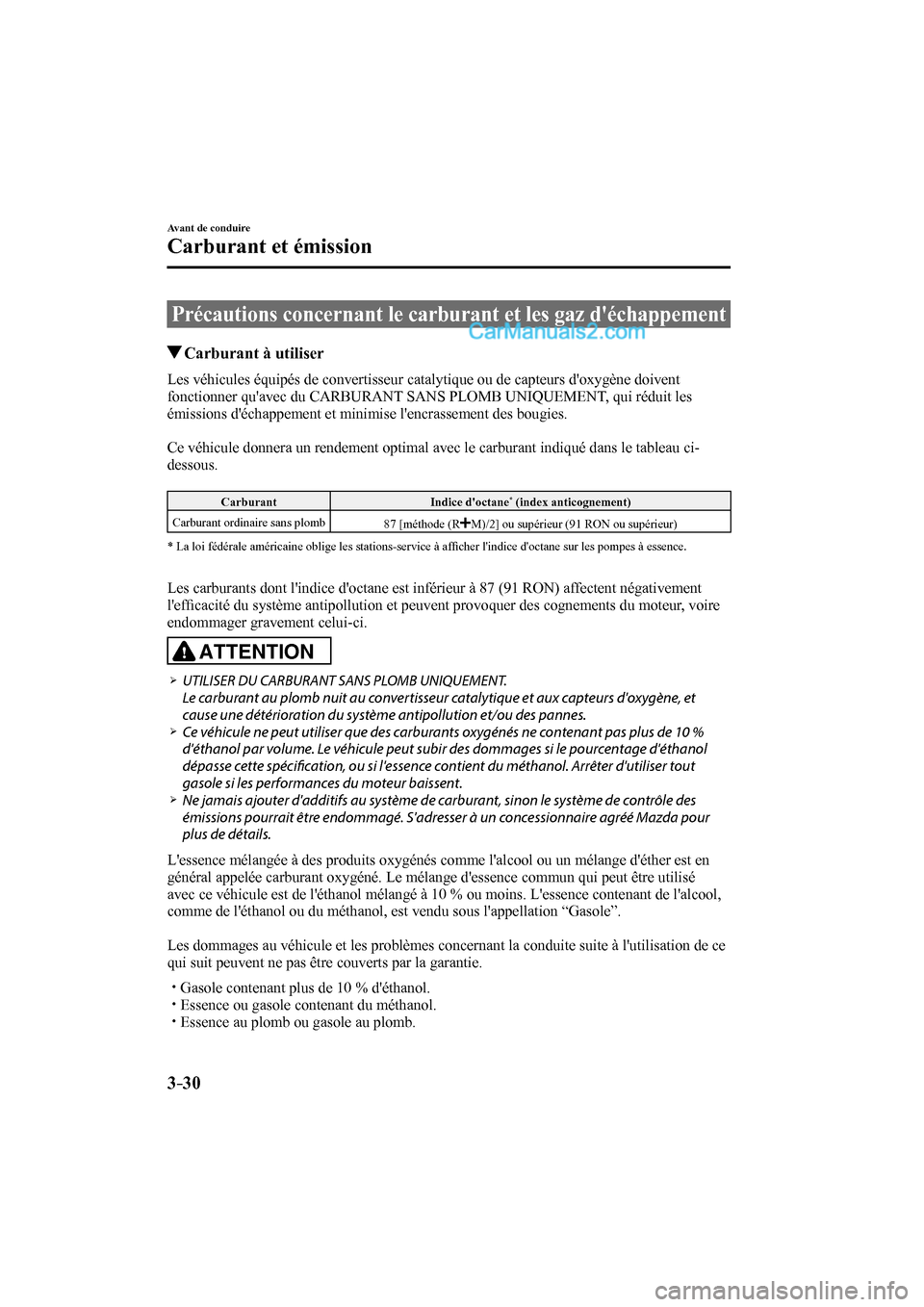

Précautions concernant le carburant et les gaz d'échappement
Carburant à utiliser
Les véhicules équipés de convertisseur catalytique ou de capteurs d'oxygène doivent
fonctionner qu'avec du CARBURANT SANS PLOMB UNIQUEMENT, qui réduit les
émissions d'échappement et minimise l'encrassement des bougies.
Ce véhicule donnera un rendement optimal avec le carburant indiqué dans le tableau ci-
dessous.
Carburant Indice d'octane * (index anticognement)
Carburant ordinaire sans plomb
87 [méthode (R
M)/2] ou supérieur (91 RON ou supérieur)
* La loi fédérale américaine oblige les stations-service à affi cher l'indice d'octane sur les pompes à essence.
Les carburants dont l'indice d'octane est inférieur à 87 (91 RON) affectent négativement
l'effi cacité du système antipollution et peuvent provoquer des cognements du moteur, voire
endommager gravement celui-ci.
ATTENTION
UTILISER DU CARBURANT SANS PLOMB UNIQUEMENT.
Le carburant au plomb nuit au convertisseur catalytique et aux capteurs d'oxygène, et
cause une détérioration du système antipollution et/ou des pannes.
Ce véhicule ne peut utiliser que des carburants oxygénés ne contenant pas plus de 10 %
d'éthanol par volume. Le véhicule peut subir des dommages si le pourcentage d'éthanol
dépasse cette spécifi cation, ou si l'essence contient du méthanol. Arrêter d'utiliser tout
gasole si les performances du moteur baissent.
Ne jamais ajouter d'additifs au système de carburant, sinon le système de contrôle des
émissions pourrait être endommagé. S'adresser à un concessionnaire agréé Mazda pour
plus de détails.
L'essence mélangée à des produits oxygénés comme l'alcool ou un mélange d'éther est en
général appelée carburant oxygéné. Le mélange d'essence commun qui peut être utilisé
avec ce véhicule est de l'éthanol mélangé à 10 % ou moins. L'essence contenant de l'alcool,
comme de l'éthanol ou du méthanol, est vendu sous l'appellation “Gasole”.
Les dommages au véhicule et les problèmes concernant la conduite suite à l'utilisation de ce
qui suit peuvent ne pas être couverts par la garantie.
Gasole contenant plus de 10 % d'éthanol.
Essence ou gasole contenant du méthanol.
Essence au plomb ou gasole au plomb.
CX-9_8FD7-FC-16B_Edition3.indb 30CX-9_8FD7-FC-16B_Edition3.indb 302017/02/15 16:19:302017/02/15 16:19:30
