Page 331 of 654

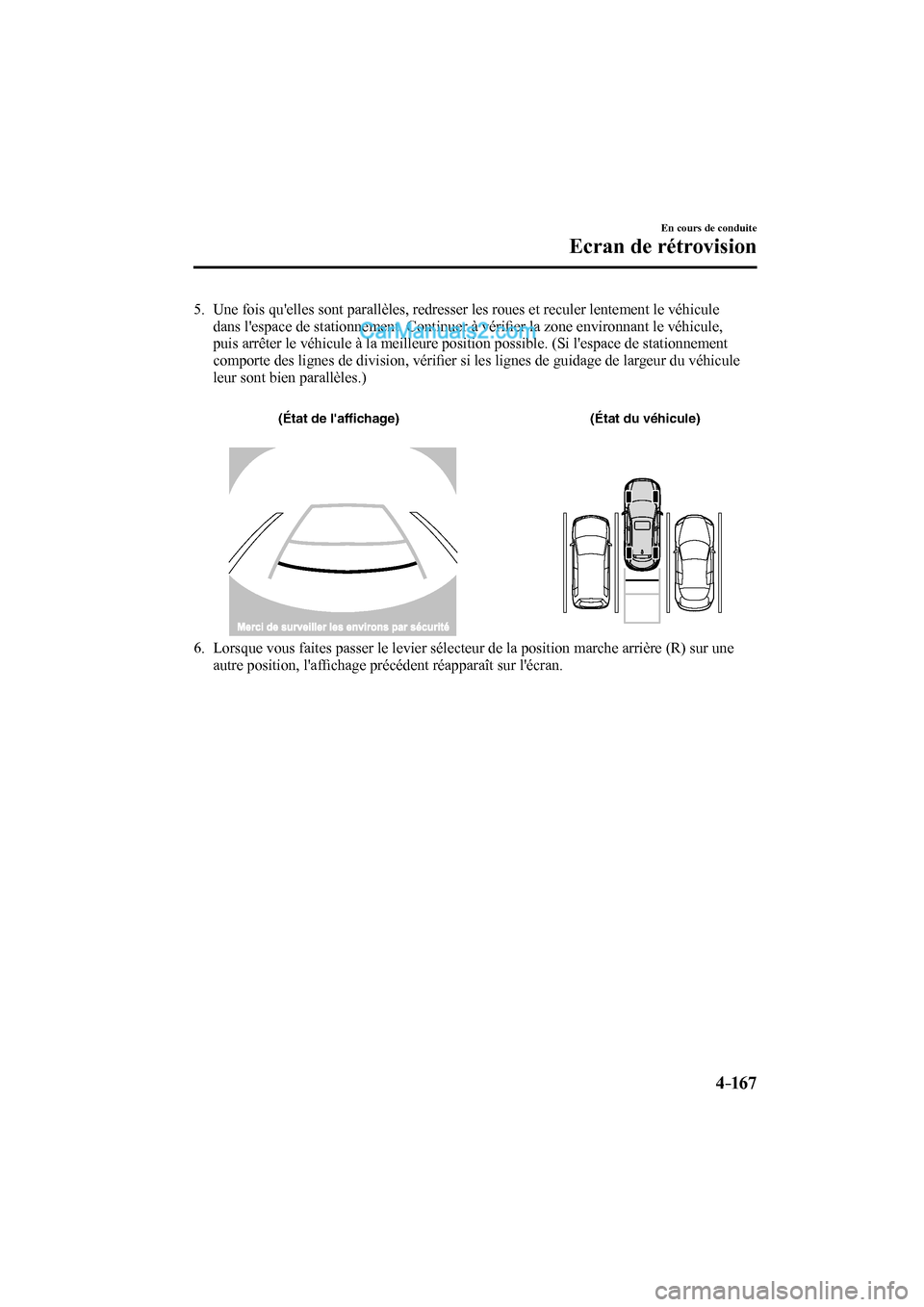

4–167
En cours de conduite
Ecran de rétrovision
5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule
dans l'espace de stationnement. Continuer à vérifi er la zone environnant le véhicule,
puis arrêter le véhicule à la meilleure position possible. (Si l'espace de stationnement
comporte des lignes de division, vérifi er si les lignes de guidage de largeur du véhicule
leur sont bien parallèles.)
(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier sélecteur de la position marche arrière (R) sur une
autre position, l'affi chage précédent réapparaît sur l'écran.
CX-9_8FS8-FC-16K_Edition2.indb 167CX-9_8FS8-FC-16K_Edition2.indb 1672017/01/21 15:35:472017/01/21 15:35:47
Page 332 of 654

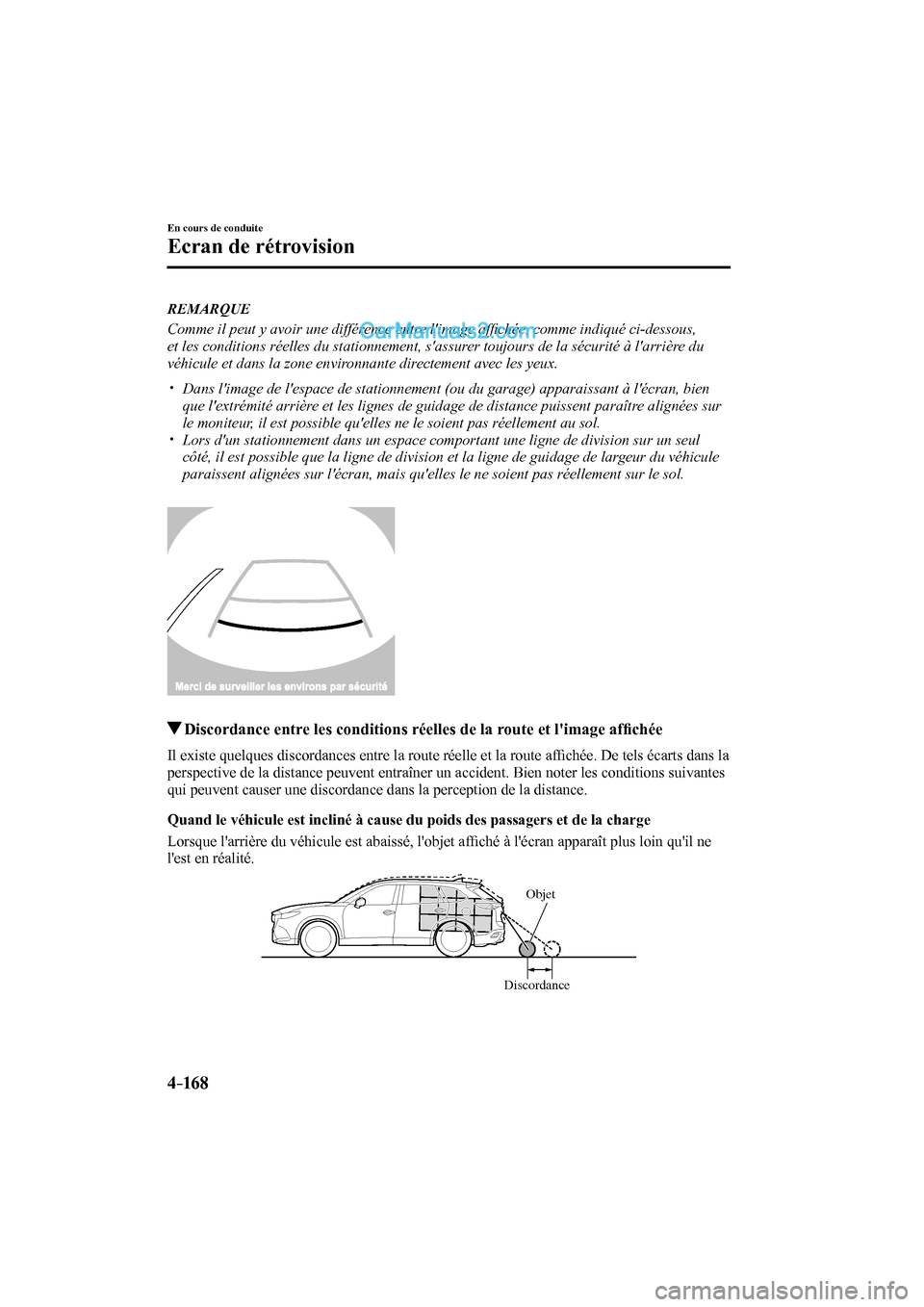

4–16 8
En cours de conduite
Ecran de rétrovision
REMARQUE
Comme il peut y avoir une différence entre l'image affi chée, comme indiqué ci-dessous,
et les conditions réelles du stationnement, s'assurer toujours de la sécurité à l'arrière du
véhicule et dans la zone environnante directement avec les yeux.
Dans l'image de l'espace de stationnement (ou du garage) apparaissant à l'écran, bien
que l'extrémité arrière et les lignes de guidage de distance puissent paraître alignées sur
le moniteur, il est possible qu'elles ne le soient pas réellement au sol.
Lors d'un stationnement dans un espace comportant une ligne de division sur un seul
côté, il est possible que la ligne de division et la ligne de guidage de largeur du véhicule
paraissent alignées sur l'écran, mais qu'elles le ne soient pas réellement sur le sol.
Discordance entre les conditions réelles de la route et l'image affi chée
Il existe quelques discordances entre la route réelle et la route affi chée. De tels écarts dans la
perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes
qui peuvent causer une discordance dans la perception de la distance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affi ché à l'écran apparaît plus loin qu'il ne
l'est en réalité.
DiscordanceObjet
CX-9_8FS8-FC-16K_Edition2.indb 168CX-9_8FS8-FC-16K_Edition2.indb 1682017/01/21 15:35:472017/01/21 15:35:47
Page 333 of 654
4–169
En cours de conduite
Ecran de rétrovision
Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affi ché à
l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en réalité.
L'objet
apparaît plus
loin qu'il ne
l'est en réalitéL'objet
apparaît
plus proche
qu'il ne l'est
en réalité
Position réelle de l'objet Position réelle de l'objet
Position de l'objet à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet.Position de l'objet à l'écran
A AB
B
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affi chées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affi chée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C(Affichage à l'écran)
(Condition réelle)
CX-9_8FS8-FC-16K_Edition2.indb 169CX-9_8FS8-FC-16K_Edition2.indb 1692017/01/21 15:35:472017/01/21 15:35:47
Page 334 of 654

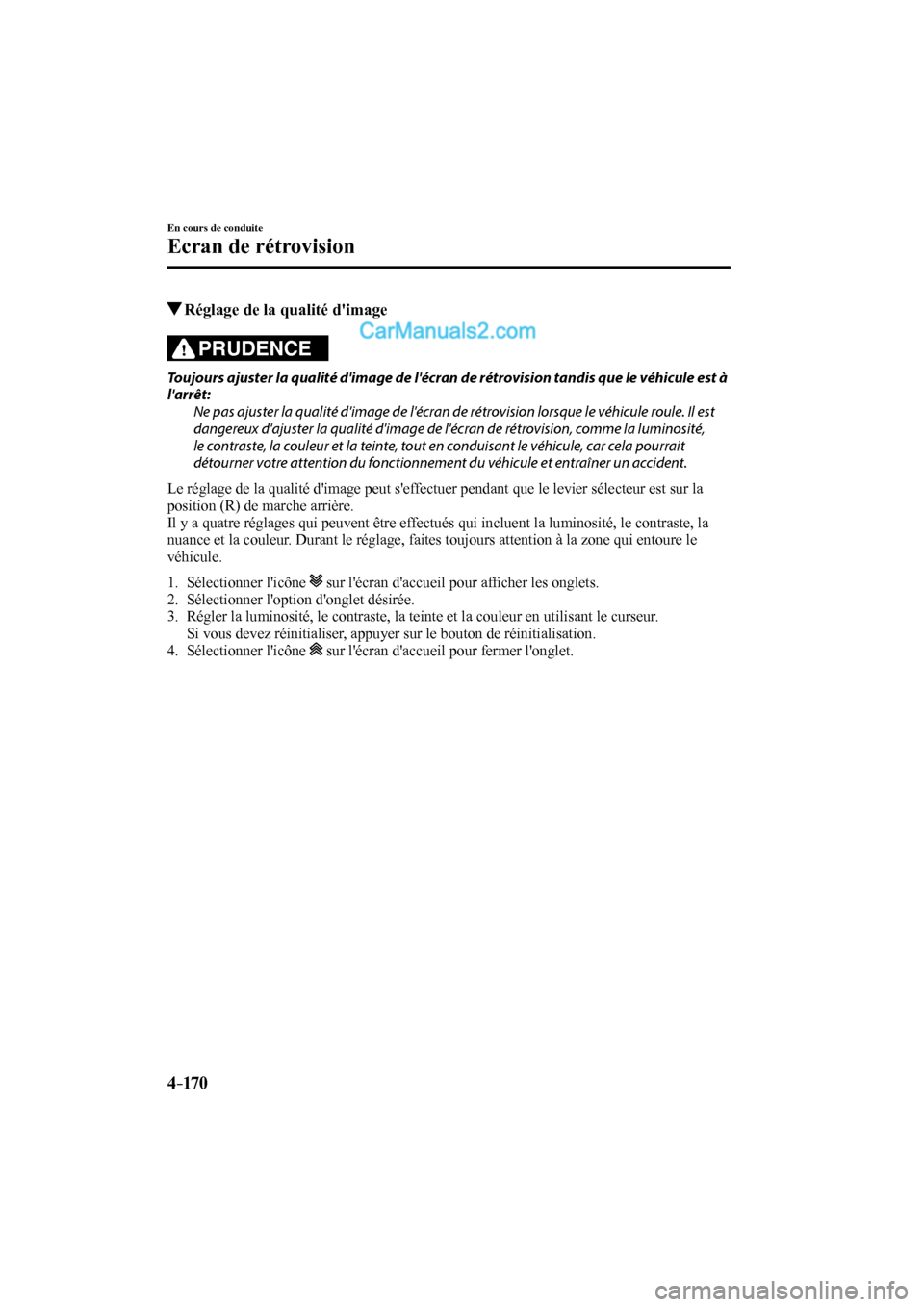

4–170
En cours de conduite
Ecran de rétrovision
Réglage de la qualité d'image
PRUDENCE
Toujours ajuster la qualité d'image de l'écran de rétrovision tandis que le véhicule est à
l'arrêt:
Ne pas ajuster la qualité d'image de l'écran de rétrovision lorsque le véhicule roule. Il est
dangereux d'ajuster la qualité d'image de l'écran de rétrovision, comme la luminosité,
le contraste, la couleur et la teinte, tout en conduisant le véhicule, car cela pourrait
détourner votre attention du fonctionnement du véhicule et entraîner un accident.
Le réglage de la qualité d'image peut s'effectuer pendant que le levier sélecteur est sur la
position (R) de marche arrière.
Il y a quatre réglages qui peuvent être effectués qui incluent la luminosité, le contraste, la
nuance et la couleur. Durant le réglage, faites toujours attention à la zone qui entoure le
véhicule.
1. Sélectionner l'icône sur l'écran d'accueil pour affi cher les onglets.
2. Sélectionner l'option d'onglet désirée.
3. Régler la luminosité, le contraste, la teinte et la couleur en utilisant le curseur.
Si vous devez réinitialiser, appuyer sur le bouton de réinitialisation.
4. Sélectionner l'icône
sur l'écran d'accueil pour fermer l'onglet.
CX-9_8FS8-FC-16K_Edition2.indb 170CX-9_8FS8-FC-16K_Edition2.indb 1702017/01/21 15:35:472017/01/21 15:35:47
Page 335 of 654

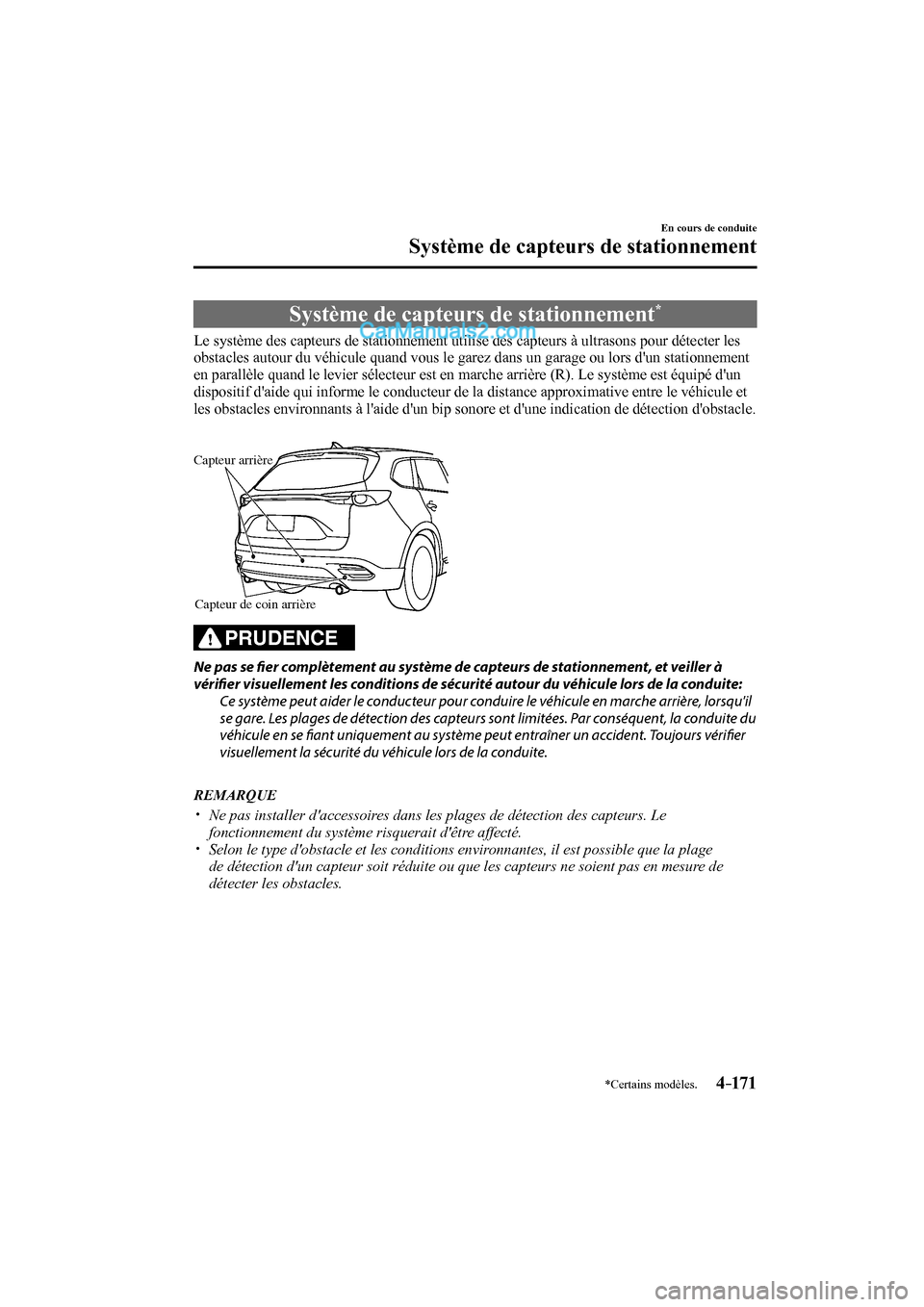

4–171
En cours de conduite
Système de capteurs de stationnement
*Certains modèles.
Système de capteurs de stationnement *
Le système des capteurs de stationnement utilise des capteurs à ultrasons pour détecter les
obstacles autour du véhicule quand vous le garez dans un garage ou lors d'un stationnement
en parallèle quand le levier sélecteur est en marche arrière (R). Le système est équipé d'un
dispositif d'aide qui informe le conducteur de la distance approximative entre le véhicule et
les obstacles environnants à l'aide d'un bip sonore et d'une indication de détection d'obstacle.
Capteur de coin arrière Capteur arrière
PRUDENCE
Ne pas se fi er complètement au système de capteurs de stationnement, et veiller à
vérifi er visuellement les conditions de sécurité autour du véhicule lors de la conduite:
Ce système peut aider le conducteur pour conduire le véhicule en marche arrière, lorsqu'il
se gare. Les plages de détection des capteurs sont limitées. Par conséquent, la conduite du
véhicule en se fi ant uniquement au système peut entraîner un accident. Toujours vérifi er
visuellement la sécurité du véhicule lors de la conduite.
REMARQUE
Ne pas installer d'accessoires dans les plages de détection des capteurs. Le
fonctionnement du système risquerait d'être affecté.
Selon le type d'obstacle et les conditions environnantes, il est possible que la plage
de détection d'un capteur soit réduite ou que les capteurs ne soient pas en mesure de
détecter les obstacles.
CX-9_8FS8-FC-16K_Edition2.indb 171CX-9_8FS8-FC-16K_Edition2.indb 1712017/01/21 15:35:482017/01/21 15:35:48
Page 336 of 654
4–172
En cours de conduite
Système de capteurs de stationnement
Il est possible que le système ne puisse fonctionner normalement dans les conditions suivantes:
Boue, glace ou neige collée au niveau de la zone du capteur (le fonctionnement
redevient normal une fois la boue, la glace ou la neige retirée).
La zone du capteur est gelée (le fonctionnement redevient normal une fois la glace fondue).
Le capteur est couvert par une main.
Vibrations excessives au niveau du capteur.
Inclinaison excessive du véhicule.
Conditions climatiques extrêmement chaudes ou froides.
Le véhicule roule sur des bosses, en pente, sur du gravier ou sur des routes recouvertes
d'herbe.
Des éléments qui génèrent des ultrasons, tels que le klaxon d'un autre véhicule, le
moteur d'une motocyclette, le frein pneumatique d'un véhicule de grande taille ou les
capteurs d'un autre véhicule, se trouvent à proximité du véhicule.
Le véhicule est conduit alors qu'il pleut de manière abondante ou sur une route dans
un état tel que des éclaboussures sont générées.
Une antenne d'aile disponible dans le commerce ou une antenne de transmetteur radio
est installée sur le véhicule.
Le véhicule se déplace en direction d'une bordure de trottoir élevée ou carrée.
Obstacle trop proche du capteur.
Il est possible que les obstacles situés sous le pare-chocs ne soient pas détectés. Il est
possible que les obstacles situés sous le pare-chocs ou de faible épaisseur qui ont été
initialement détectés ne soient plus détectés lorsque le véhicule se rapproche.
Il est possible que les types d'obstacles suivants ne soient pas détectés:
Objets fi ns tels que des câbles ou des cordes
Objets qui absorbent facilement les ondes soniques, tels que le coton ou la neige
Objets angulaires
Objets très grands et objets dont la partie supérieure est de grande largeur
Petits objets
En cas de choc au niveau des pare-chocs, même suite à un accident mineur, faire toujours
inspecter le système par un concessionnaire agréé Mazda. Si les capteurs sont faussés, ils
ne peuvent détecter les obstacles.
Si le bip ne fonctionne pas ou si le témoin ne s'allume pas lorsque l'interrupteur de
capteurs d'aide au stationnement est activé, il est possible que le système présente une
anomalie de fonctionnement. S'adresser à un concessionnaire agréé Mazda.
Si le bip sonore indiquant une anomalie de fonctionnement du système retentit et que le
témoin clignote, il est possible que le système ne fonctionne pas correctement. S'adresser
à un concessionnaire agréé Mazda.
Si la température ambiante est particulièrement froide ou si de la boue, de la glace ou
de la neige adhère au niveau de la zone du capteur, il est possible que le bip sonore
indiquant une anomalie de fonctionnement du système ne soit pas émis. Retirer tout corps
étranger de la zone du capteur.
Pour l'installation d'un dispositif d'attelage, s'adresser à un concessionnaire agréé Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 172CX-9_8FS8-FC-16K_Edition2.indb 1722017/01/21 15:35:482017/01/21 15:35:48
Page 337 of 654

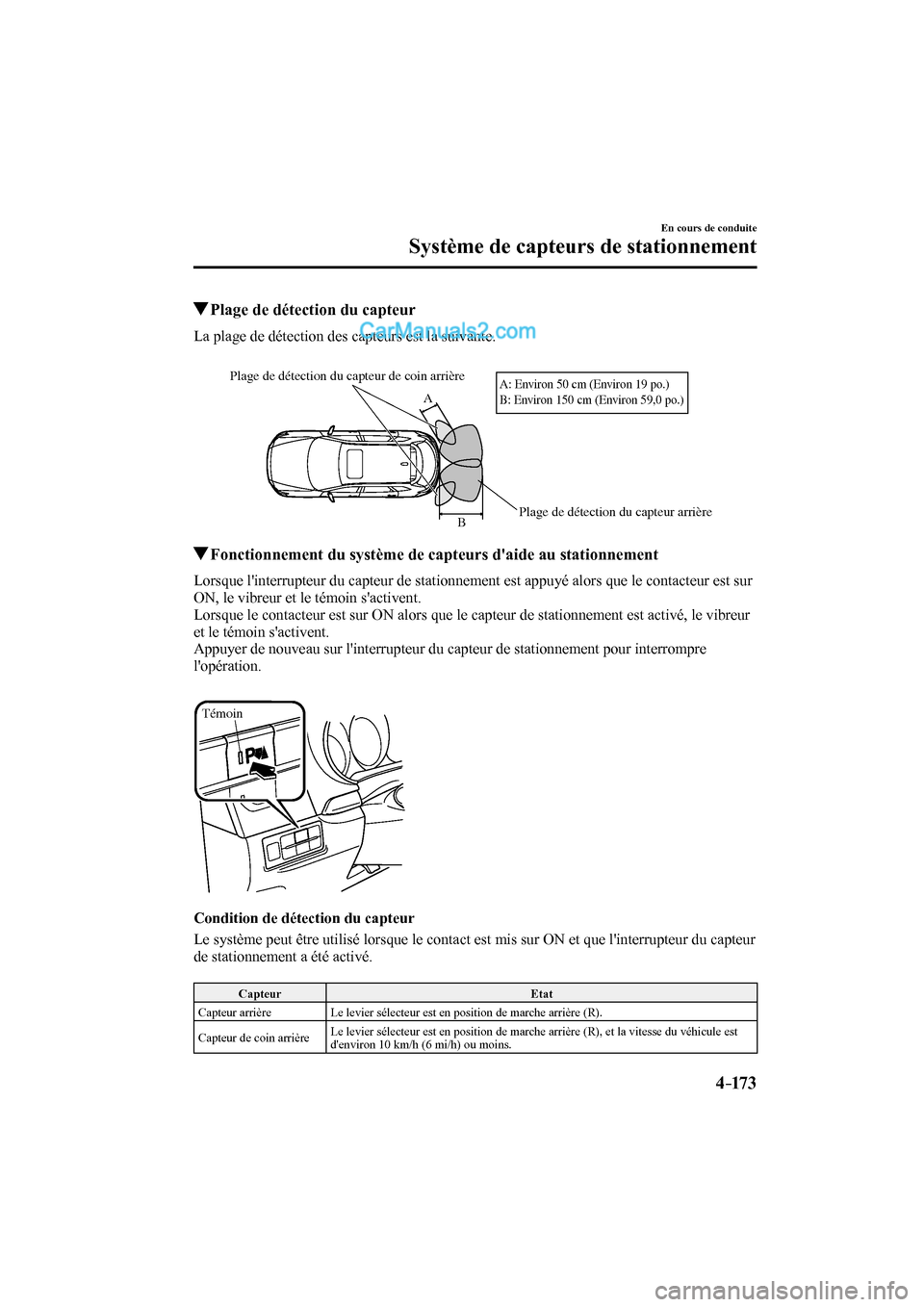

4–173
En cours de conduite
Système de capteurs de stationnement
Plage de détection du capteur
La plage de détection des capteurs est la suivante.
Plage de détection du capteur arrière Plage de détection du capteur de coin arrièreB A
A: Environ 50 cm (Environ 19 po.)
B: Environ 150 cm (Environ 59,0 po.)
Fonctionnement du système de capteurs d'aide au stationnement
Lorsque l'interrupteur du capteur de stationnement est appuyé alors que le contacteur est sur
ON, le vibreur et le témoin s'activent.
Lorsque le contacteur est sur ON alors que le capteur de stationnement est activé, le vibreur
et le témoin s'activent.
Appuyer de nouveau sur l'interrupteur du capteur de stationnement pour interrompre
l'opération.
Témoin
Condition de détection du capteur
Le système peut être utilisé lorsque le contact est mis sur ON et que l'interrupteur du capteur
de stationnement a été activé.
Capteur Etat
Capteur arrière Le levier sélecteur est en position de marche arrière (R).
Capteur de coin arrière Le levier sélecteur est en position de marche arrière (R), et la vitesse du véhicule est
d'environ 10 km/h (6 mi/h) ou moins.
CX-9_8FS8-FC-16K_Edition2.indb 173CX-9_8FS8-FC-16K_Edition2.indb 1732017/01/21 15:35:482017/01/21 15:35:48
Page 338 of 654

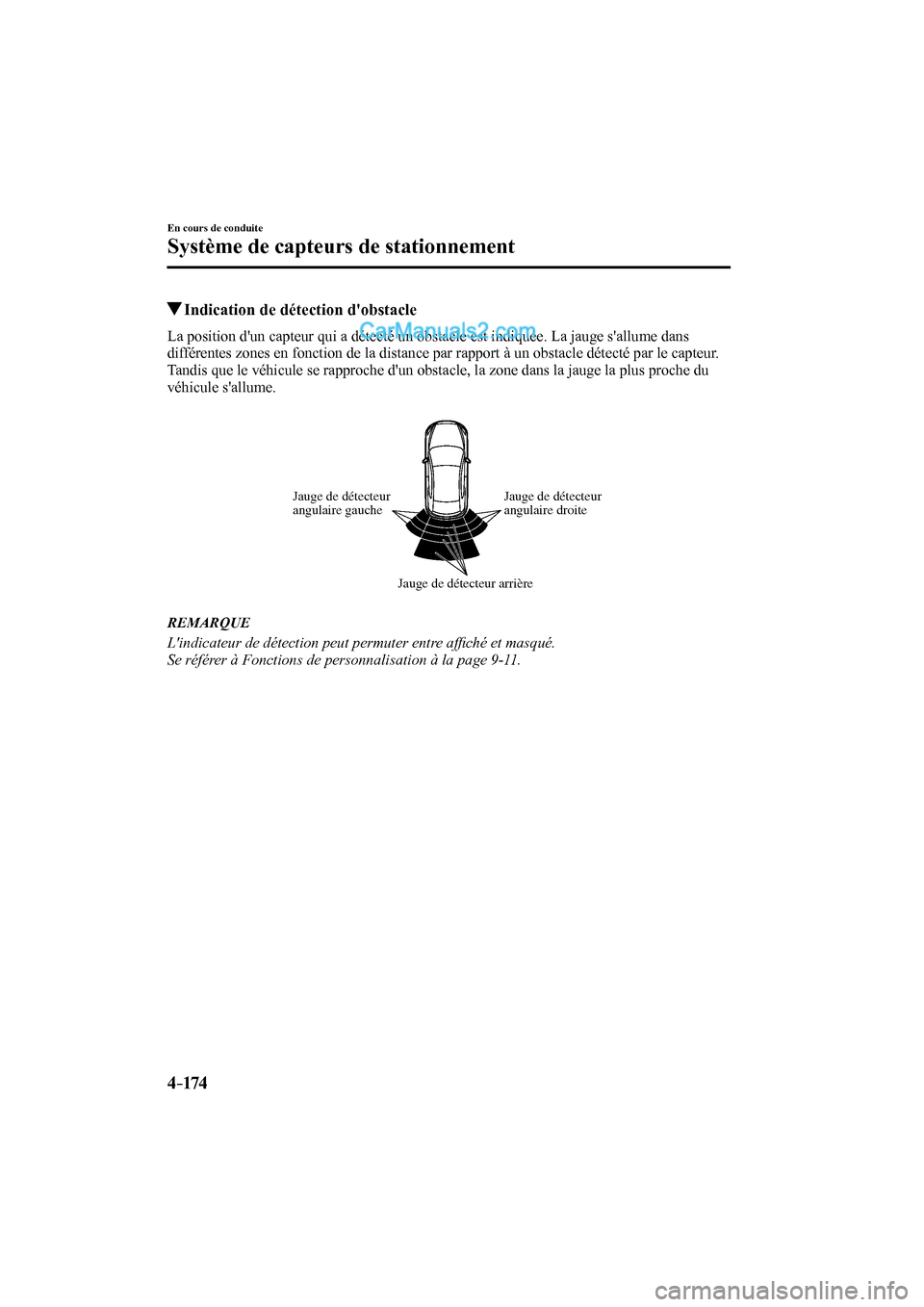

4–174
En cours de conduite
Système de capteurs de stationnement
Indication de détection d'obstacle
La position d'un capteur qui a détecté un obstacle est indiquée. La jauge s'allume dans
différentes zones en fonction de la distance par rapport à un obstacle détecté par le capteur.
Tandis que le véhicule se rapproche d'un obstacle, la zone dans la jauge la plus proche du
véhicule s'allume.
Jauge de détecteur
angulaire droite Jauge de détecteur
angulaire gauche
Jauge de détecteur arrière
REMARQUE
L'indicateur de détection peut permuter entre affi ché et masqué.
Se référer à Fonctions de personnalisation à la page 9-11 .
CX-9_8FS8-FC-16K_Edition2.indb 174CX-9_8FS8-FC-16K_Edition2.indb 1742017/01/21 15:35:482017/01/21 15:35:48
Page 339 of 654

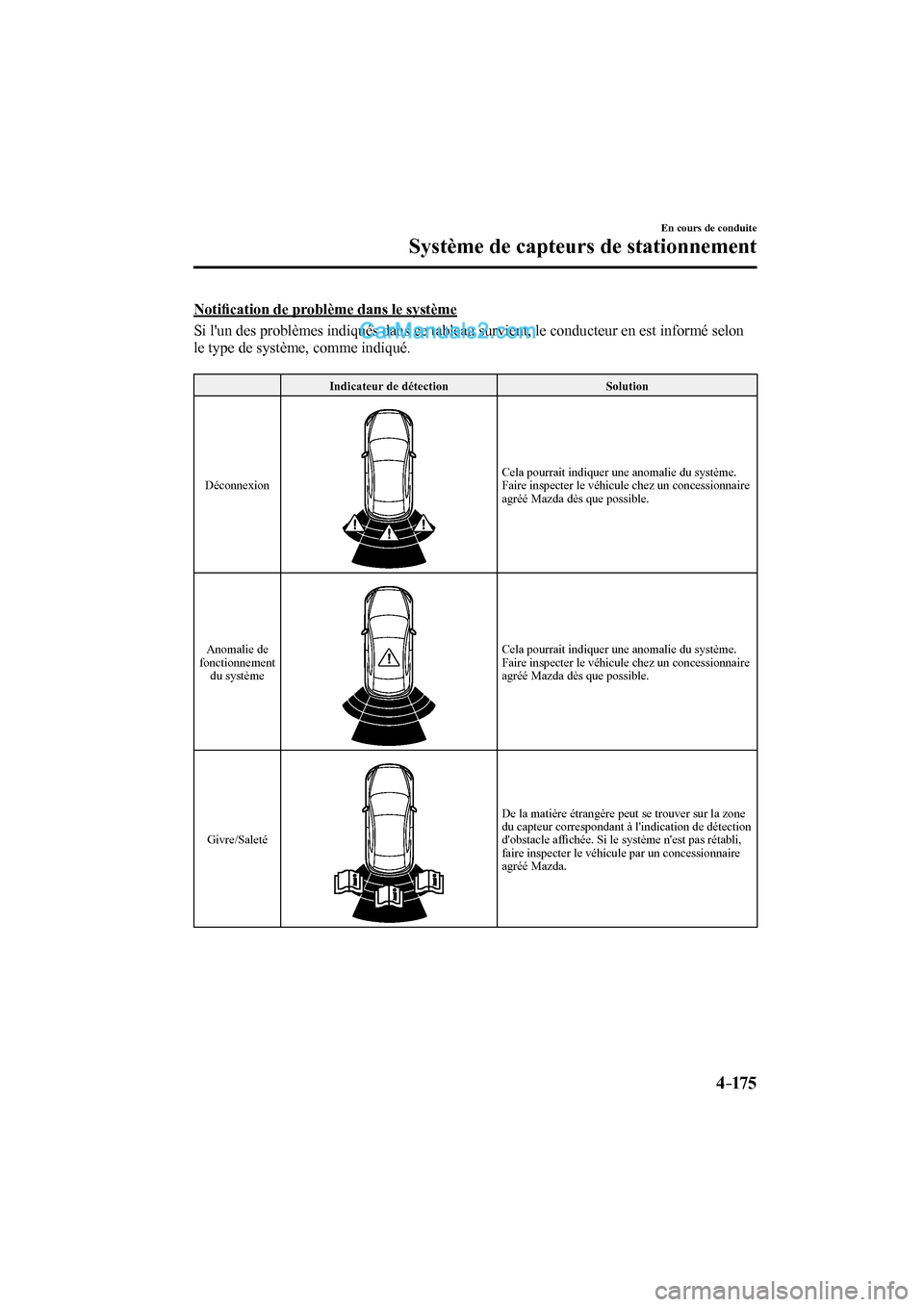

4–175
En cours de conduite
Système de capteurs de stationnement
Notifi cation de problème dans le système
Si l'un des problèmes indiqués dans ce tableau survient, le conducteur en est informé selon
le type de système, comme indiqué.
Indicateur de détection
Solution
Déconnexion
Cela pourrait indiquer une anomalie du système.
Faire inspecter le véhicule chez un concessionnaire
agréé Mazda dès que possible.
Anomalie de
fonctionnement
du système
Cela pourrait indiquer une anomalie du système.
Faire inspecter le véhicule chez un concessionnaire
agréé Mazda dès que possible.
Givre/Saleté
De la matière étrangère peut se trouver sur la zone
du capteur correspondant à l'indication de détection
d'obstacle affi chée. Si le système n'est pas rétabli,
faire inspecter le véhicule par un concessionnaire
agréé Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 175CX-9_8FS8-FC-16K_Edition2.indb 1752017/01/21 15:35:492017/01/21 15:35:49
Page 340 of 654

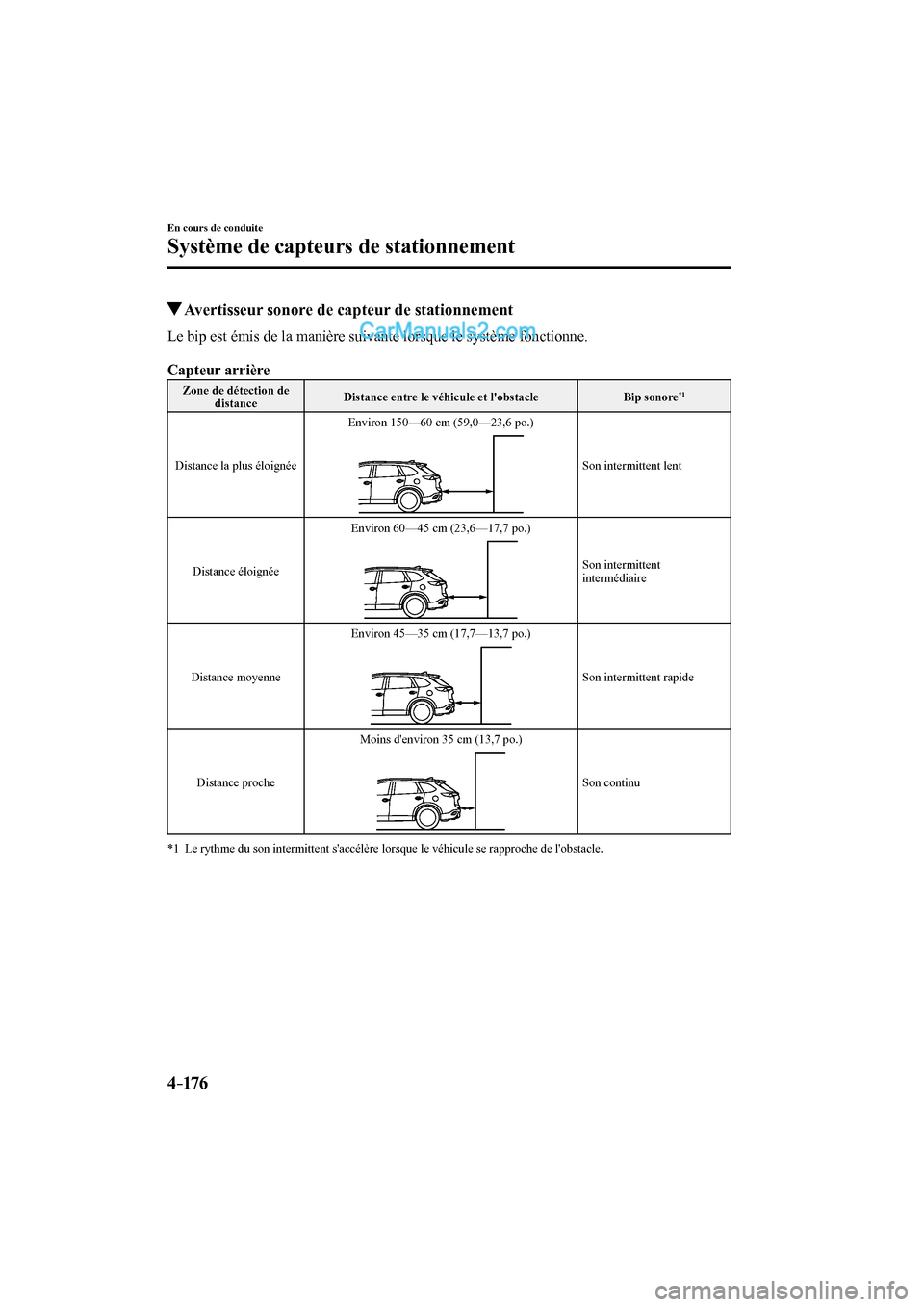

4–176
En cours de conduite
Système de capteurs de stationnement
Avertisseur sonore de capteur de stationnement
Le bip est émis de la manière suivante lorsque le système fonctionne.
Capteur arrière
Zone de détection de
distance Distance entre le véhicule et l'obstacle Bip sonore *1
Distance la plus éloignée Environ 150—60 cm (59,0—23,6 po.)
Son intermittent lent
Distance éloignée Environ 60—45 cm (23,6—17,7 po.)
Son intermittent
intermédiaire
Distance moyenne Environ 45—35 cm (17,7—13,7 po.)
Son intermittent rapide
Distance proche Moins d'environ 35 cm (13,7 po.)
Son continu
*1 Le rythme du son intermittent s'accélère lorsque le véhicule se rapproche de l'obstacle.
CX-9_8FS8-FC-16K_Edition2.indb 176CX-9_8FS8-FC-16K_Edition2.indb 1762017/01/21 15:35:502017/01/21 15:35:50
