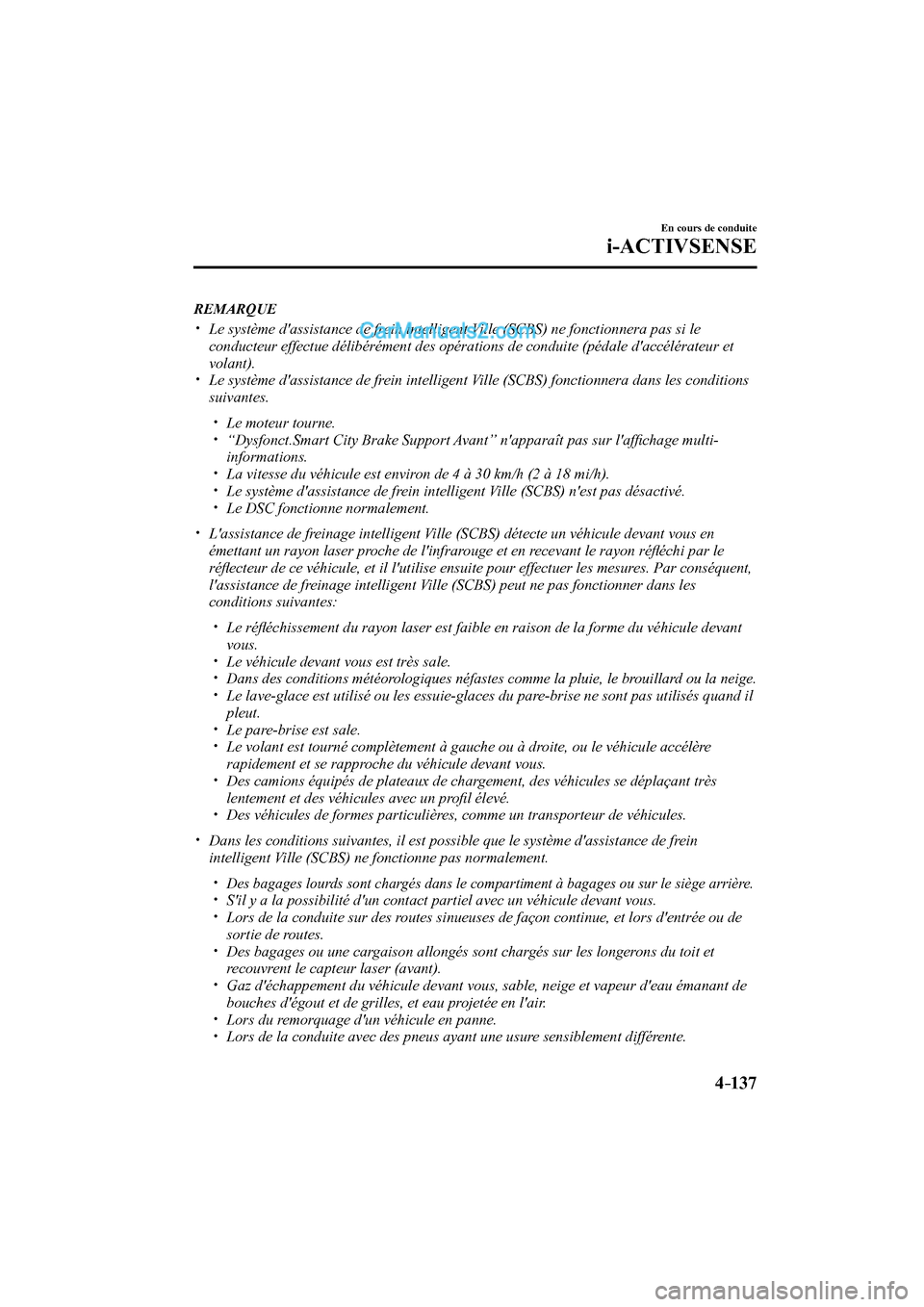

Page 301 of 654
4–137
En cours de conduite
i-ACTIVSENSE
REMARQUE
Le système d'assistance de frein intelligent Ville (SCBS) ne fonctionnera pas si le
conducteur effectue délibérément des opérations de conduite (pédale d'accélérateur et
volant).
Le système d'assistance de frein intelligent Ville (SCBS) fonctionnera dans les conditions
suivantes.
Le moteur tourne.
“Dysfonct.Smart City Brake Support Avant” n'apparaît pas sur l'affi chage multi-
informations.
La vitesse du véhicule est environ de 4 à 30 km/h (2 à 18 mi/h).
Le système d'assistance de frein intelligent Ville (SCBS) n'est pas désactivé.
Le DSC fonctionne normalement.
L'assistance de freinage intelligent Ville (SCBS) détecte un véhicule devant vous en
émettant un rayon laser proche de l'infrarouge et en recevant le rayon réfl échi par le
réfl ecteur de ce véhicule, et il l'utilise ensuite pour effectuer les mesures. Par conséquent,
l'assistance de freinage intelligent Ville (SCBS) peut ne pas fonctionner dans les
conditions suivantes:
Le réfl échissement du rayon laser est faible en raison de la forme du véhicule devant
vous.
Le véhicule devant vous est très sale.
Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la neige.
Le lave-glace est utilisé ou les essuie-glaces du pare-brise ne sont pas utilisés quand il
pleut.
Le pare-brise est sale.
Le volant est tourné complètement à gauche ou à droite, ou le véhicule accélère
rapidement et se rapproche du véhicule devant vous.
Des camions équipés de plateaux de chargement, des véhicules se déplaçant très
lentement et des véhicules avec un profi l élevé.
Des véhicules de formes particulières, comme un transporteur de véhicules.
Dans les conditions suivantes, il est possible que le système d'assistance de frein
intelligent Ville (SCBS) ne fonctionne pas normalement.
Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège arrière.
S'il y a la possibilité d'un contact partiel avec un véhicule devant vous.
Lors de la conduite sur des routes sinueuses de façon continue, et lors d'entrée ou de
sortie de routes.
Des bagages ou une cargaison allongés sont chargés sur les longerons du toit et
recouvrent le capteur laser (avant).
Gaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de
bouches d'égout et de grilles, et eau projetée en l'air.
Lors du remorquage d'un véhicule en panne.
Lors de la conduite avec des pneus ayant une usure sensiblement différente.
CX-9_8FS8-FC-16K_Edition2.indb 137CX-9_8FS8-FC-16K_Edition2.indb 1372017/01/21 15:35:412017/01/21 15:35:41

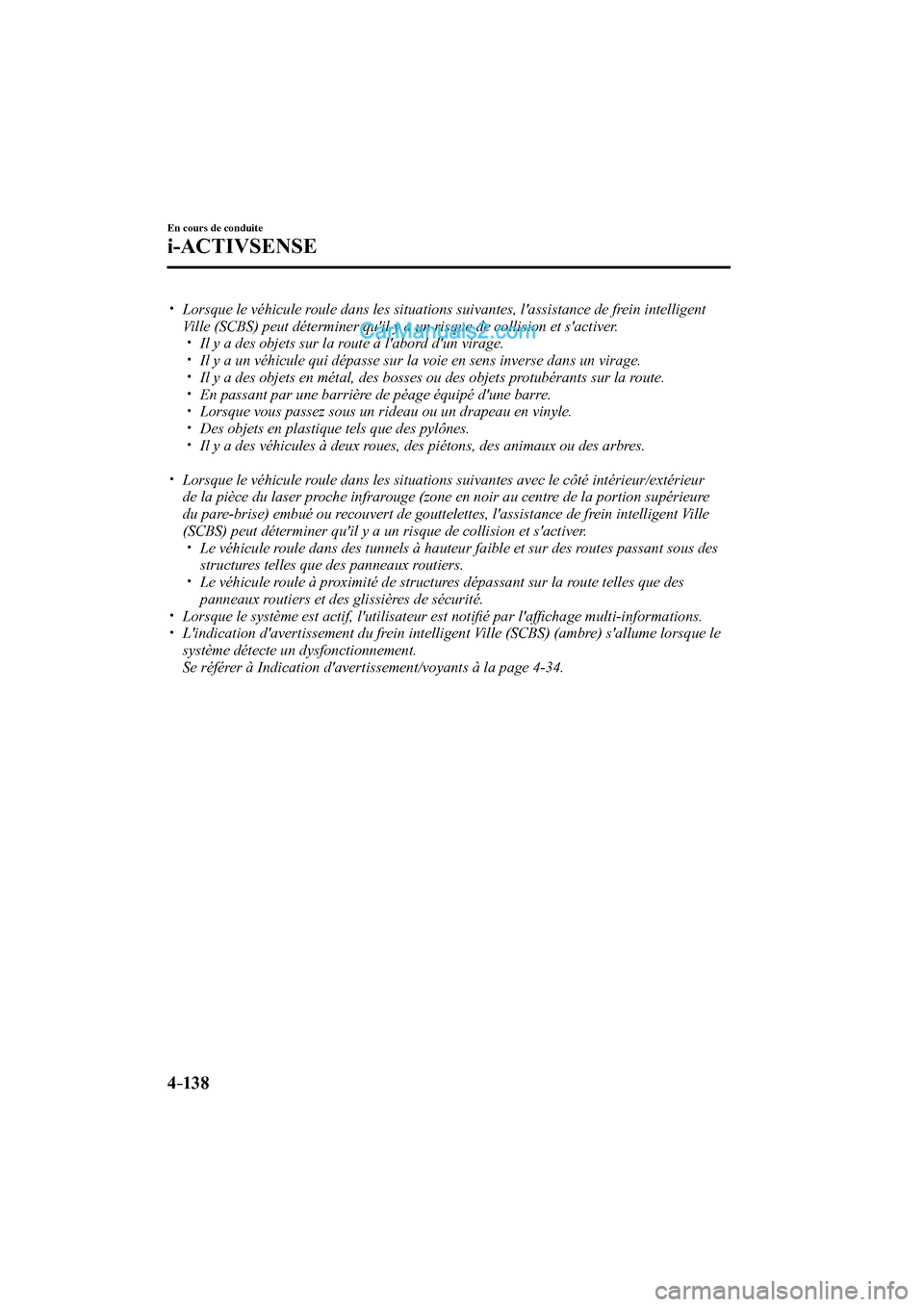

Page 302 of 654
4–138
En cours de conduite
i-ACTIVSENSE
Lorsque le véhicule roule dans les situations suivantes, l'assistance de frein intelligent
Ville (SCBS) peut déterminer qu'il y a un risque de collision et s'activer.
Il y a des objets sur la route à l'abord d'un virage.
Il y a un véhicule qui dépasse sur la voie en sens inverse dans un virage.
Il y a des objets en métal, des bosses ou des objets protubérants sur la route.
En passant par une barrière de péage équipé d'une barre.
Lorsque vous passez sous un rideau ou un drapeau en vinyle.
Des objets en plastique tels que des pylônes.
Il y a des véhicules à deux roues, des piétons, des animaux ou des arbres.
Lorsque le véhicule roule dans les situations suivantes avec le côté intérieur/extérieur
de la pièce du laser proche infrarouge (zone en noir au centre de la portion supérieure
du pare-brise) embué ou recouvert de gouttelettes, l'assistance de frein intelligent Ville
(SCBS) peut déterminer qu'il y a un risque de collision et s'activer.
Le véhicule roule dans des tunnels à hauteur faible et sur des routes passant sous des
structures telles que des panneaux routiers.
Le véhicule roule à proximité de structures dépassant sur la route telles que des
panneaux routiers et des glissières de sécurité.
Lorsque le système est actif, l'utilisateur est notifi é par l'affi chage multi-informations.
L'indication d'avertissement du frein intelligent Ville (SCBS) (ambre) s'allume lorsque le
système détecte un dysfonctionnement.
Se référer à Indication d'avertissement/voyants à la page 4-34 .
CX-9_8FS8-FC-16K_Edition2.indb 138CX-9_8FS8-FC-16K_Edition2.indb 1382017/01/21 15:35:412017/01/21 15:35:41

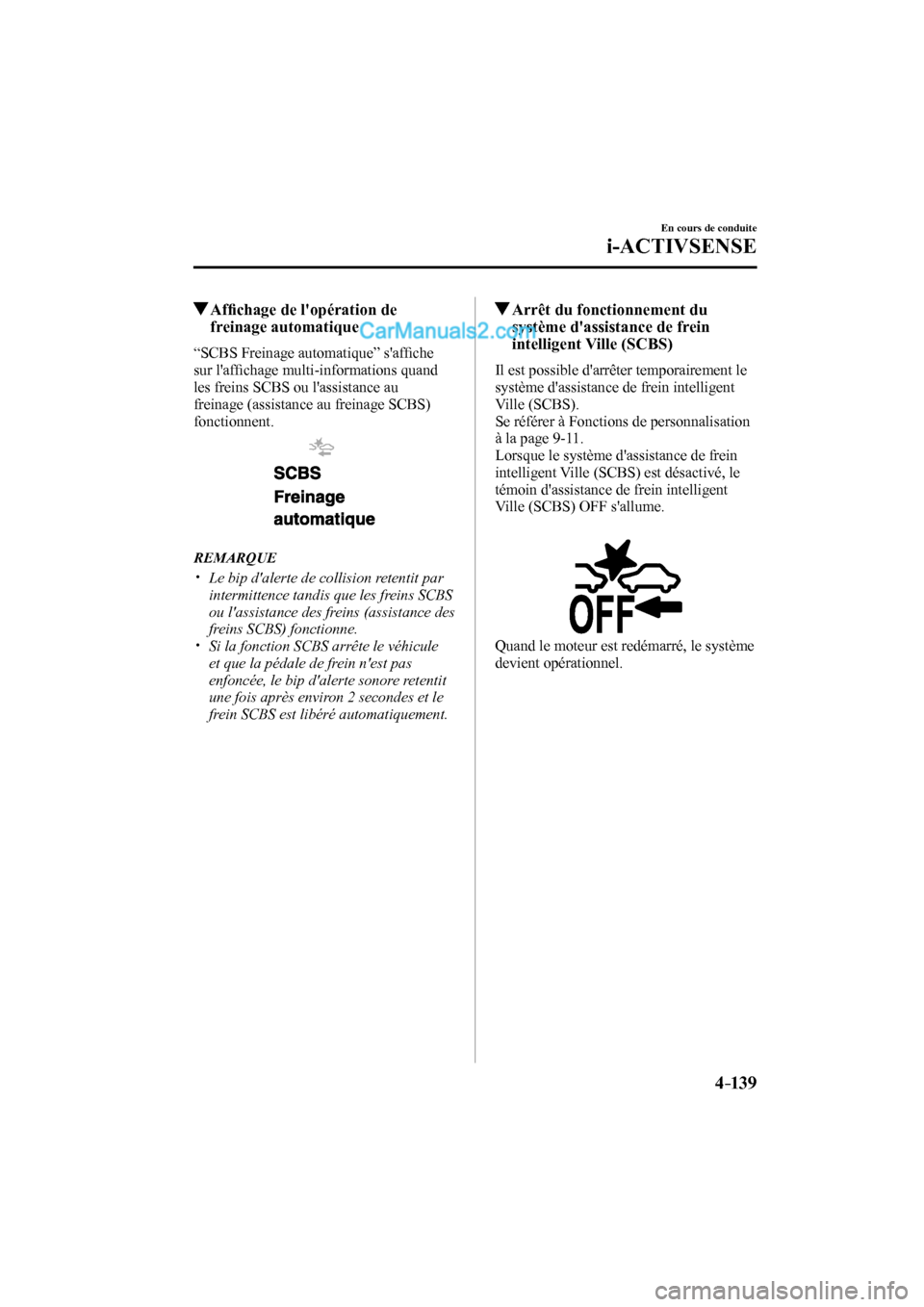

Page 303 of 654
4–139
En cours de conduite
i-ACTIVSENSE
Affi chage de l'opération de
freinage automatique
“SCBS Freinage automatique” s'affi che
sur l'affi chage multi-informations quand
les freins SCBS ou l'assistance au
freinage (assistance au freinage SCBS)
fonctionnent.
REMARQUE
Le bip d'alerte de collision retentit par
intermittence tandis que les freins SCBS
ou l'assistance des freins (assistance des
freins SCBS) fonctionne.
Si la fonction SCBS arrête le véhicule
et que la pédale de frein n'est pas
enfoncée, le bip d'alerte sonore retentit
une fois après environ 2 secondes et le
frein SCBS est libéré automatiquement.
Arrêt du fonctionnement du
système d'assistance de frein
intelligent Ville (SCBS)
Il est possible d'arrêter temporairement le
système d'assistance de frein intelligent
Ville (SCBS).
Se référer à Fonctions de personnalisation
à la page 9-11 .
Lorsque le système d'assistance de frein
intelligent Ville (SCBS) est désactivé, le
témoin d'assistance de frein intelligent
Ville (SCBS) OFF s'allume.
Quand le moteur est redémarré, le système
devient opérationnel.
CX-9_8FS8-FC-16K_Edition2.indb 139CX-9_8FS8-FC-16K_Edition2.indb 1392017/01/21 15:35:412017/01/21 15:35:41
Page 304 of 654
4–14 0
En cours de conduite
i-ACTIVSENSE
*Certains modèles.
Assistance au freinage intelligent (SBS) *
L'assistance au freinage intelligent (SBS) est un système qui avertit le conducteur d'une
collision possible grâce à un témoin et un alarme sonore sur le tableau de bord lorsque le
véhicule roule à environ 15 km/h (10 mi/h) ou plus et le capteur radar (avant) du système
détermine que votre véhicule peut heurter un véhicule devant vous. De plus, si le capteur
radar (avant) détermine qu'une collision est inévitable, la commande automatique de
freinage s'active pour réduire les dommages en cas de collision.
En outre, lorsque le conducteur enfonce la pédale de frein, les freins s'actionnent plus
rapidement pour aider le conducteur.
PRUDENCE
Ne pas compter totalement sur le système d'assistance au freinage intelligent (SBS) et
toujours conduire prudemment:
Le système d'assistance au freinage intelligent (SBS) est conçu pour réduire les dommages
en cas de collision pas pour éviter un accident. La capacité à détecter un obstacle est
limitée selon l'obstacle, les conditions climatiques ou de circulation. Donc si la pédale
d'accélérateur ou la pédale de frein est enfoncée par erreur, cela peut entraîner un
accident. Toujours vérifi er la sécurité de la zone environnante et appuyer sur la pédale de
frein ou d'accélérateur tout en maintenant une distance de sécurité suffi sante avec les
véhicules qui précèdent ou qui suivent.
ATTENTION
Si le véhicule est remorqué ou que vous remorquiez quelque chose, éteignez le système
d'assistance au freinage intelligent (SBS) pour éviter une anomalie du fonctionnement.
CX-9_8FS8-FC-16K_Edition2.indb 140CX-9_8FS8-FC-16K_Edition2.indb 1402017/01/21 15:35:412017/01/21 15:35:41

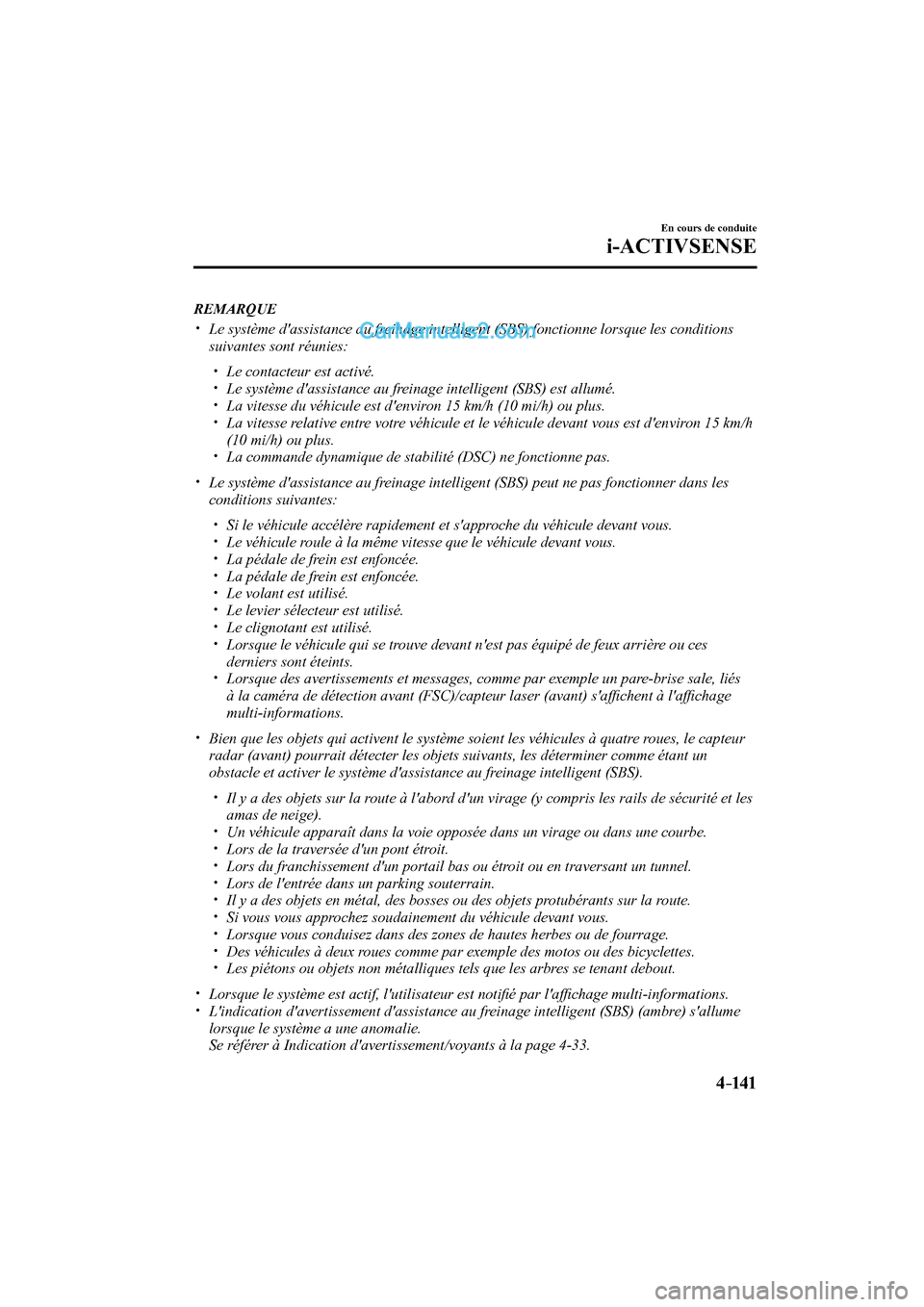

Page 305 of 654
4–141
En cours de conduite
i-ACTIVSENSE
REMARQUE
Le système d'assistance au freinage intelligent (SBS) fonctionne lorsque les conditions
suivantes sont réunies:
Le contacteur est activé.
Le système d'assistance au freinage intelligent (SBS) est allumé.
La vitesse du véhicule est d'environ 15 km/h (10 mi/h) ou plus.
La vitesse relative entre votre véhicule et le véhicule devant vous est d'environ 15 km/h
(10 mi/h) ou plus.
La commande dynamique de stabilité (DSC) ne fonctionne pas.
Le système d'assistance au freinage intelligent (SBS) peut ne pas fonctionner dans les
conditions suivantes:
Si le véhicule accélère rapidement et s'approche du véhicule devant vous.
Le véhicule roule à la même vitesse que le véhicule devant vous.
La pédale de frein est enfoncée.
La pédale de frein est enfoncée.
Le volant est utilisé.
Le levier sélecteur est utilisé.
Le clignotant est utilisé.
Lorsque le véhicule qui se trouve devant n'est pas équipé de feux arrière ou ces
derniers sont éteints.
Lorsque des avertissements et messages, comme par exemple un pare-brise sale, liés
à la caméra de détection avant (FSC)/capteur laser (avant) s'affi chent à l'affi chage
multi-informations.
Bien que les objets qui activent le système soient les véhicules à quatre roues, le capteur
radar (avant) pourrait détecter les objets suivants, les déterminer comme étant un
obstacle et activer le système d'assistance au freinage intelligent (SBS).
Il y a des objets sur la route à l'abord d'un virage (y compris les rails de sécurité et les
amas de neige).
Un véhicule apparaît dans la voie opposée dans un virage ou dans une courbe.
Lors de la traversée d'un pont étroit.
Lors du franchissement d'un portail bas ou étroit ou en traversant un tunnel.
Lors de l'entrée dans un parking souterrain.
Il y a des objets en métal, des bosses ou des objets protubérants sur la route.
Si vous vous approchez soudainement du véhicule devant vous.
Lorsque vous conduisez dans des zones de hautes herbes ou de fourrage.
Des véhicules à deux roues comme par exemple des motos ou des bicyclettes.
Les piétons ou objets non métalliques tels que les arbres se tenant debout.
Lorsque le système est actif, l'utilisateur est notifi é par l'affi chage multi-informations.
L'indication d'avertissement d'assistance au freinage intelligent (SBS) (ambre) s'allume
lorsque le système a une anomalie.
Se référer à Indication d'avertissement/voyants à la page 4-33 .
CX-9_8FS8-FC-16K_Edition2.indb 141CX-9_8FS8-FC-16K_Edition2.indb 1412017/01/21 15:35:422017/01/21 15:35:42

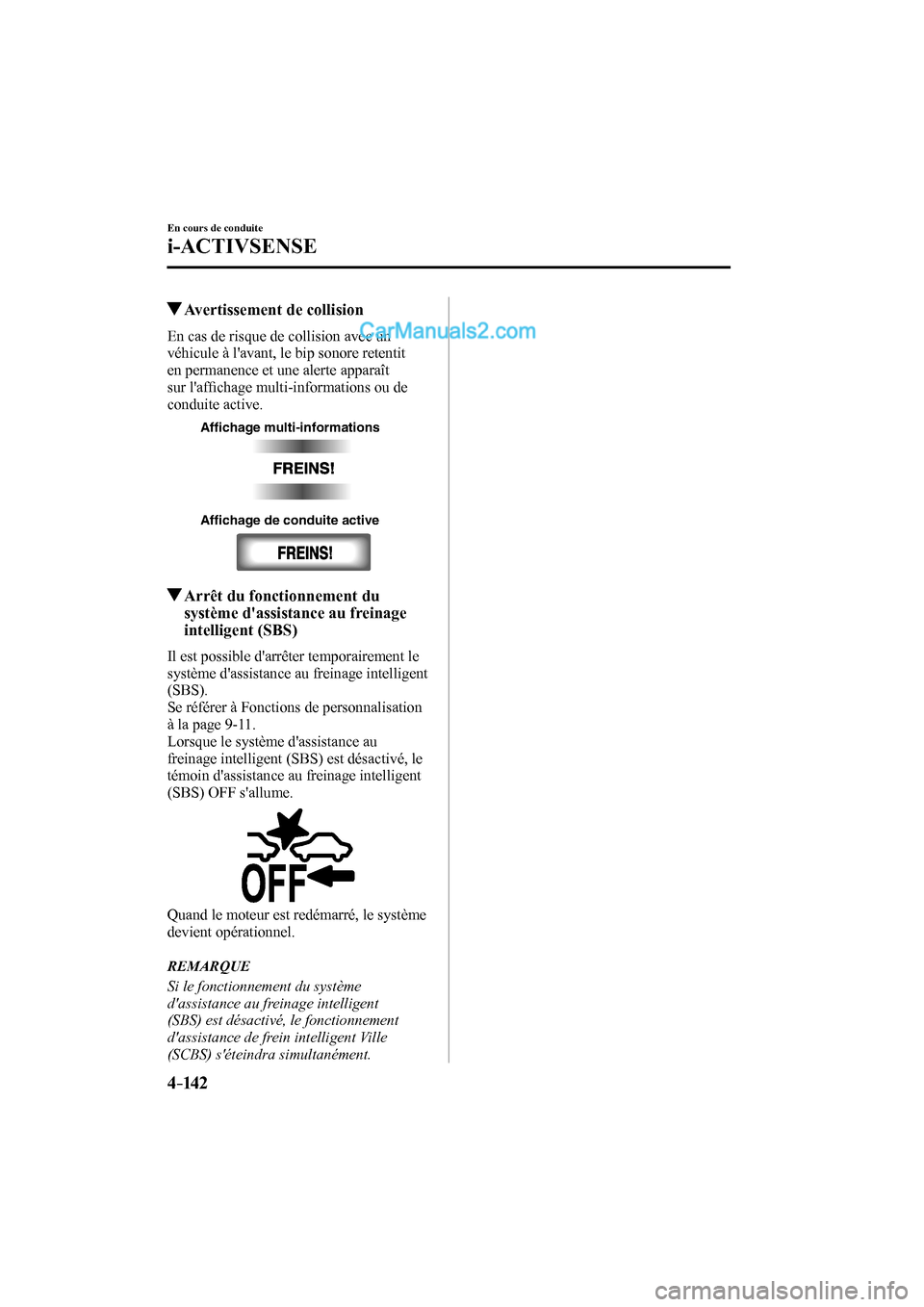

Page 306 of 654
4–142
En cours de conduite
i-ACTIVSENSE
Avertissement de collision
En cas de risque de collision avec un
véhicule à l'avant, le bip sonore retentit
en permanence et une alerte apparaît
sur l'affi chage multi-informations ou de
conduite active.
Affichage multi-informations
Affichage de conduite active
Arrêt du fonctionnement du
système d'assistance au freinage
intelligent (SBS)
Il est possible d'arrêter temporairement le
système d'assistance au freinage intelligent
(SBS).
Se référer à Fonctions de personnalisation
à la page 9-11 .
Lorsque le système d'assistance au
freinage intelligent (SBS) est désactivé, le
témoin d'assistance au freinage intelligent
(SBS) OFF s'allume.
Quand le moteur est redémarré, le système
devient opérationnel.
REMARQUE
Si le fonctionnement du système
d'assistance au freinage intelligent
(SBS) est désactivé, le fonctionnement
d'assistance de frein intelligent Ville
(SCBS) s'éteindra simultanément.
CX-9_8FS8-FC-16K_Edition2.indb 142CX-9_8FS8-FC-16K_Edition2.indb 1422017/01/21 15:35:422017/01/21 15:35:42
Page 307 of 654
4–14 3
En cours de conduite
i-ACTIVSENSE
*Certains modèles.

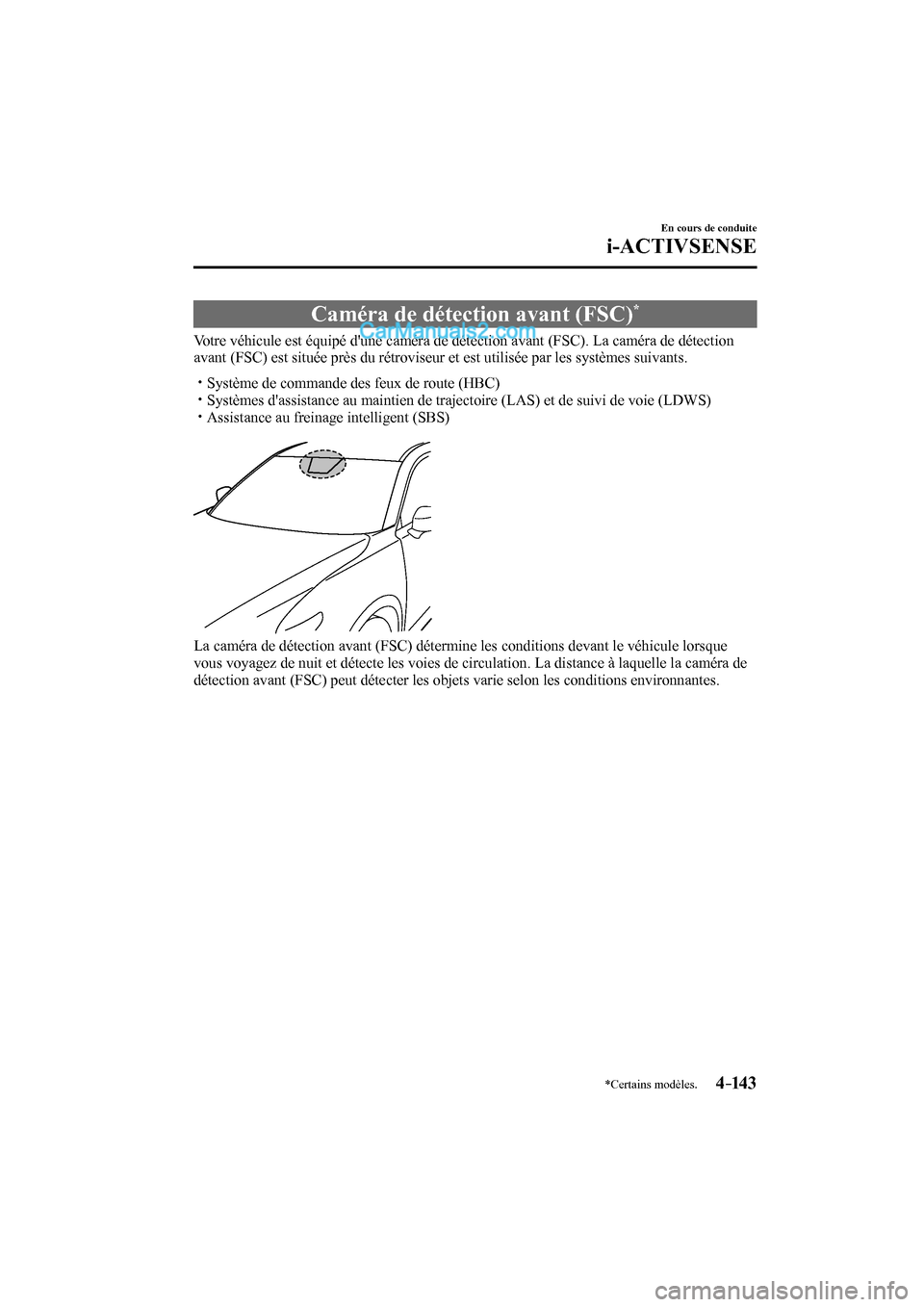

Caméra de détection avant (FSC) *
Votre véhicule est équipé d'une caméra de détection avant (FSC). La caméra de détection
avant (FSC) est située près du rétroviseur et est utilisée par les systèmes suivants.
Système de commande des feux de route (HBC)
Systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)
Assistance au freinage intelligent (SBS)
La caméra de détection avant (FSC) détermine les conditions devant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. La distance à laquelle la caméra de
détection avant (FSC) peut détecter les objets varie selon les conditions environnantes.
CX-9_8FS8-FC-16K_Edition2.indb 143CX-9_8FS8-FC-16K_Edition2.indb 1432017/01/21 15:35:422017/01/21 15:35:42

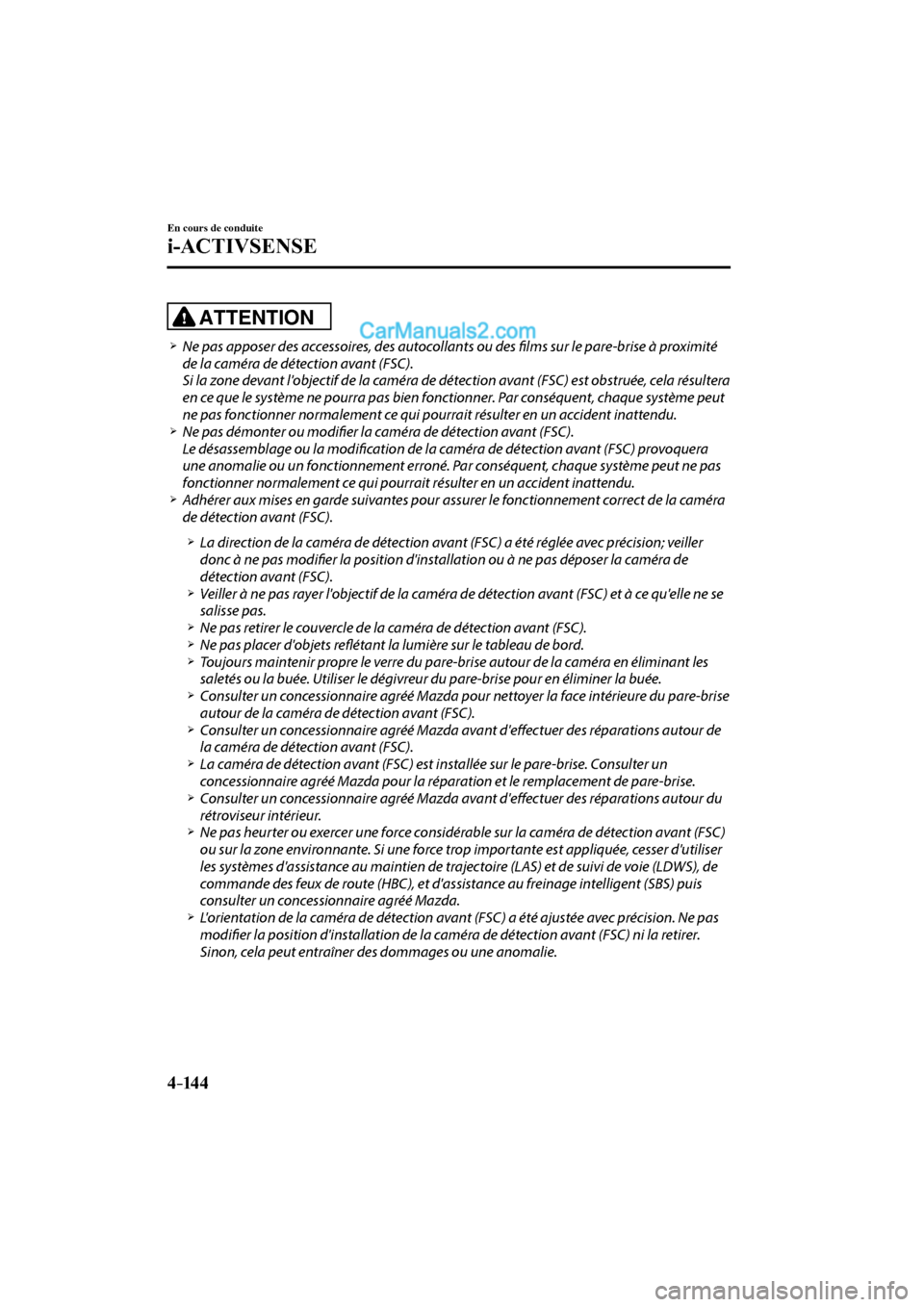

Page 308 of 654
4–14 4
En cours de conduite
i-ACTIVSENSE
ATTENTION
Ne pas apposer des accessoires, des autocollants ou des fi lms sur le pare-brise à proximité
de la caméra de détection avant (FSC).
Si la zone devant l'objectif de la caméra de détection avant (FSC) est obstruée, cela résultera
en ce que le système ne pourra pas bien fonctionner. Par conséquent, chaque système peut
ne pas fonctionner normalement ce qui pourrait résulter en un accident inattendu.
Ne pas démonter ou modifi er la caméra de détection avant (FSC).
Le désassemblage ou la modifi cation de la caméra de détection avant (FSC) provoquera
une anomalie ou un fonctionnement erroné. Par conséquent, chaque système peut ne pas
fonctionner normalement ce qui pourrait résulter en un accident inattendu.
Adhérer aux mises en garde suivantes pour assurer le fonctionnement correct de la caméra
de détection avant (FSC).
La direction de la caméra de détection avant (FSC) a été réglée avec précision; veiller
donc à ne pas modifi er la position d'installation ou à ne pas déposer la caméra de
détection avant (FSC).
Veiller à ne pas rayer l'objectif de la caméra de détection avant (FSC) et à ce qu'elle ne se
salisse pas.
Ne pas retirer le couvercle de la caméra de détection avant (FSC).
Ne pas placer d'objets refl étant la lumière sur le tableau de bord.
Toujours maintenir propre le verre du pare-brise autour de la caméra en éliminant les
saletés ou la buée. Utiliser le dégivreur du pare-brise pour en éliminer la buée.
Consulter un concessionnaire agréé Mazda pour nettoyer la face intérieure du pare-brise
autour de la caméra de détection avant (FSC).
Consulter un concessionnaire agréé Mazda avant d'eff ectuer des réparations autour de
la caméra de détection avant (FSC).
La caméra de détection avant (FSC) est installée sur le pare-brise. Consulter un
concessionnaire agréé Mazda pour la réparation et le remplacement de pare-brise.
Consulter un concessionnaire agréé Mazda avant d'eff ectuer des réparations autour du
rétroviseur intérieur.
Ne pas heurter ou exercer une force considérable sur la caméra de détection avant (FSC)
ou sur la zone environnante. Si une force trop importante est appliquée, cesser d'utiliser
les systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS), de
commande des feux de route (HBC), et d'assistance au freinage intelligent (SBS) puis
consulter un concessionnaire agréé Mazda.
L'orientation de la caméra de détection avant (FSC) a été ajustée avec précision. Ne pas
modifi er la position d'installation de la caméra de détection avant (FSC) ni la retirer.
Sinon, cela peut entraîner des dommages ou une anomalie.
CX-9_8FS8-FC-16K_Edition2.indb 144CX-9_8FS8-FC-16K_Edition2.indb 1442017/01/21 15:35:422017/01/21 15:35:42
Page 309 of 654
4–14 5
En cours de conduite
i-ACTIVSENSE

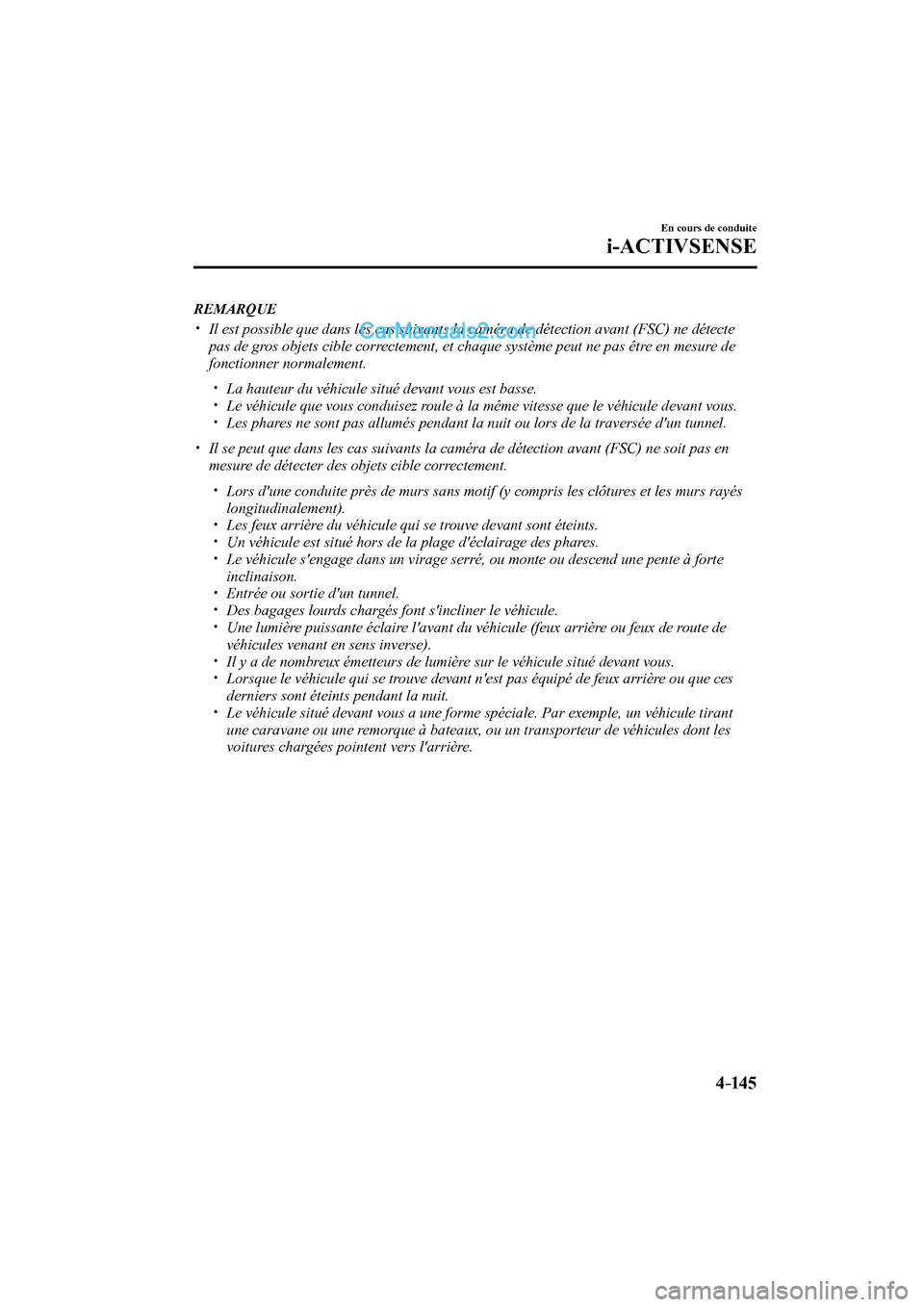

REMARQUE
Il est possible que dans les cas suivants la caméra de détection avant (FSC) ne détecte
pas de gros objets cible correctement, et chaque système peut ne pas être en mesure de
fonctionner normalement.
La hauteur du véhicule situé devant vous est basse.
Le véhicule que vous conduisez roule à la même vitesse que le véhicule devant vous.
Les phares ne sont pas allumés pendant la nuit ou lors de la traversée d'un tunnel.
Il se peut que dans les cas suivants la caméra de détection avant (FSC) ne soit pas en
mesure de détecter des objets cible correctement.
Lors d'une conduite près de murs sans motif (y compris les clôtures et les murs rayés
longitudinalement).
Les feux arrière du véhicule qui se trouve devant sont éteints.
Un véhicule est situé hors de la plage d'éclairage des phares.
Le véhicule s'engage dans un virage serré, ou monte ou descend une pente à forte
inclinaison.
Entrée ou sortie d'un tunnel.
Des bagages lourds chargés font s'incliner le véhicule.
Une lumière puissante éclaire l'avant du véhicule (feux arrière ou feux de route de
véhicules venant en sens inverse).
Il y a de nombreux émetteurs de lumière sur le véhicule situé devant vous.
Lorsque le véhicule qui se trouve devant n'est pas équipé de feux arrière ou que ces
derniers sont éteints pendant la nuit.
Le véhicule situé devant vous a une forme spéciale. Par exemple, un véhicule tirant
une caravane ou une remorque à bateaux, ou un transporteur de véhicules dont les
voitures chargées pointent vers l'arrière.
CX-9_8FS8-FC-16K_Edition2.indb 145CX-9_8FS8-FC-16K_Edition2.indb 1452017/01/21 15:35:422017/01/21 15:35:42
Page 310 of 654
4–14 6
En cours de conduite
i-ACTIVSENSE
*Certains modèles.

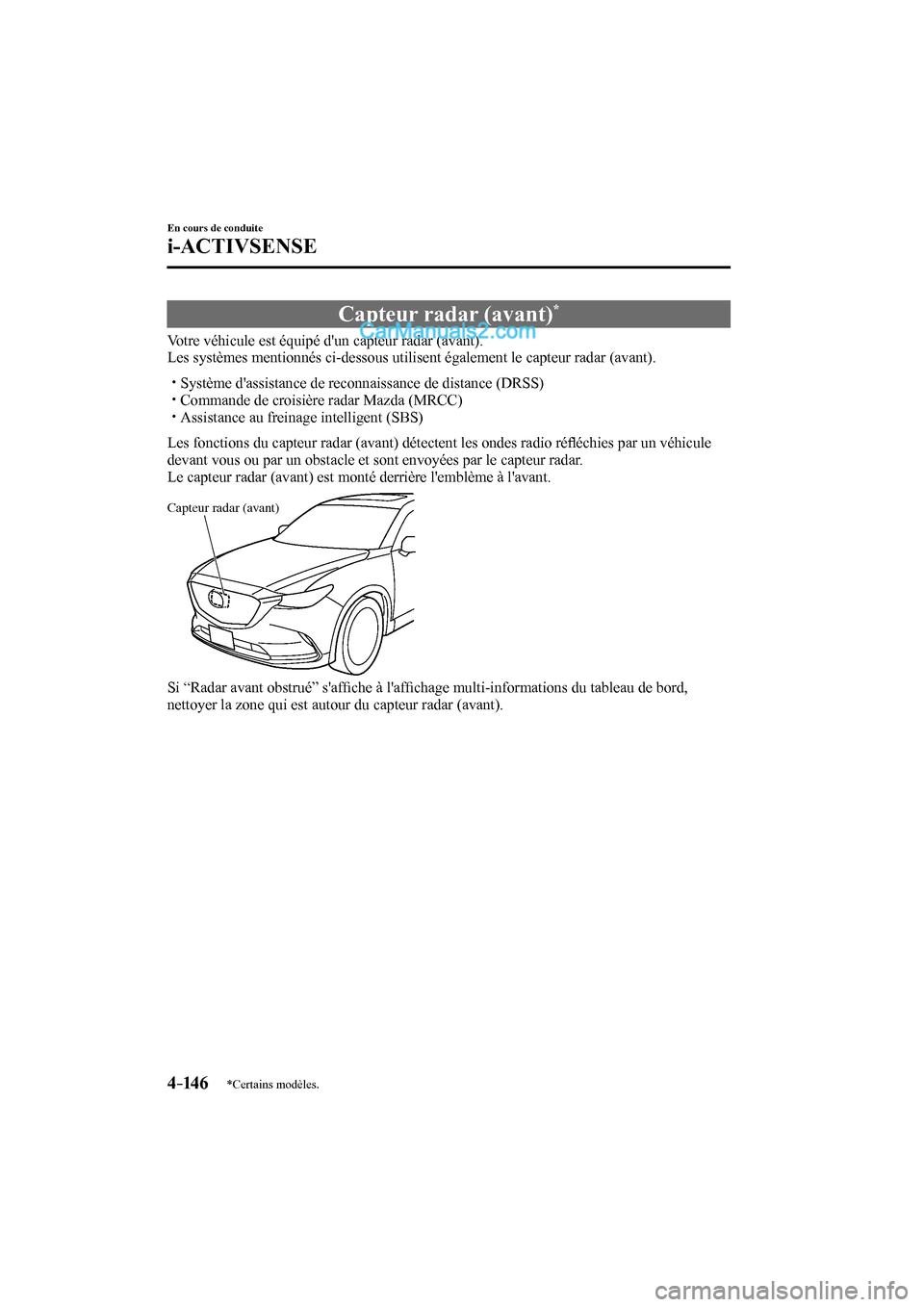

Capteur radar (avant) *
Votre véhicule est équipé d'un capteur radar (avant).
Les systèmes mentionnés ci-dessous utilisent également le capteur radar (avant).
Système d'assistance de reconnaissance de distance (DRSS)
Commande de croisière radar Mazda (MRCC)
Assistance au freinage intelligent (SBS)
Les fonctions du capteur radar (avant) détectent les ondes radio réfl échies par un véhicule
devant vous ou par un obstacle et sont envoyées par le capteur radar.
Le capteur radar (avant) est monté derrière l'emblème à l'avant.
Capteur radar (avant)
Si “Radar avant obstrué” s'affi che à l'affi chage multi-informations du tableau de bord,
nettoyer la zone qui est autour du capteur radar (avant).
CX-9_8FS8-FC-16K_Edition2.indb 146CX-9_8FS8-FC-16K_Edition2.indb 1462017/01/21 15:35:422017/01/21 15:35:42
