MAZDA MODEL CX-9 2017 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-9, Model: MAZDA MODEL CX-9 2017Pages: 654
Page 291 of 654

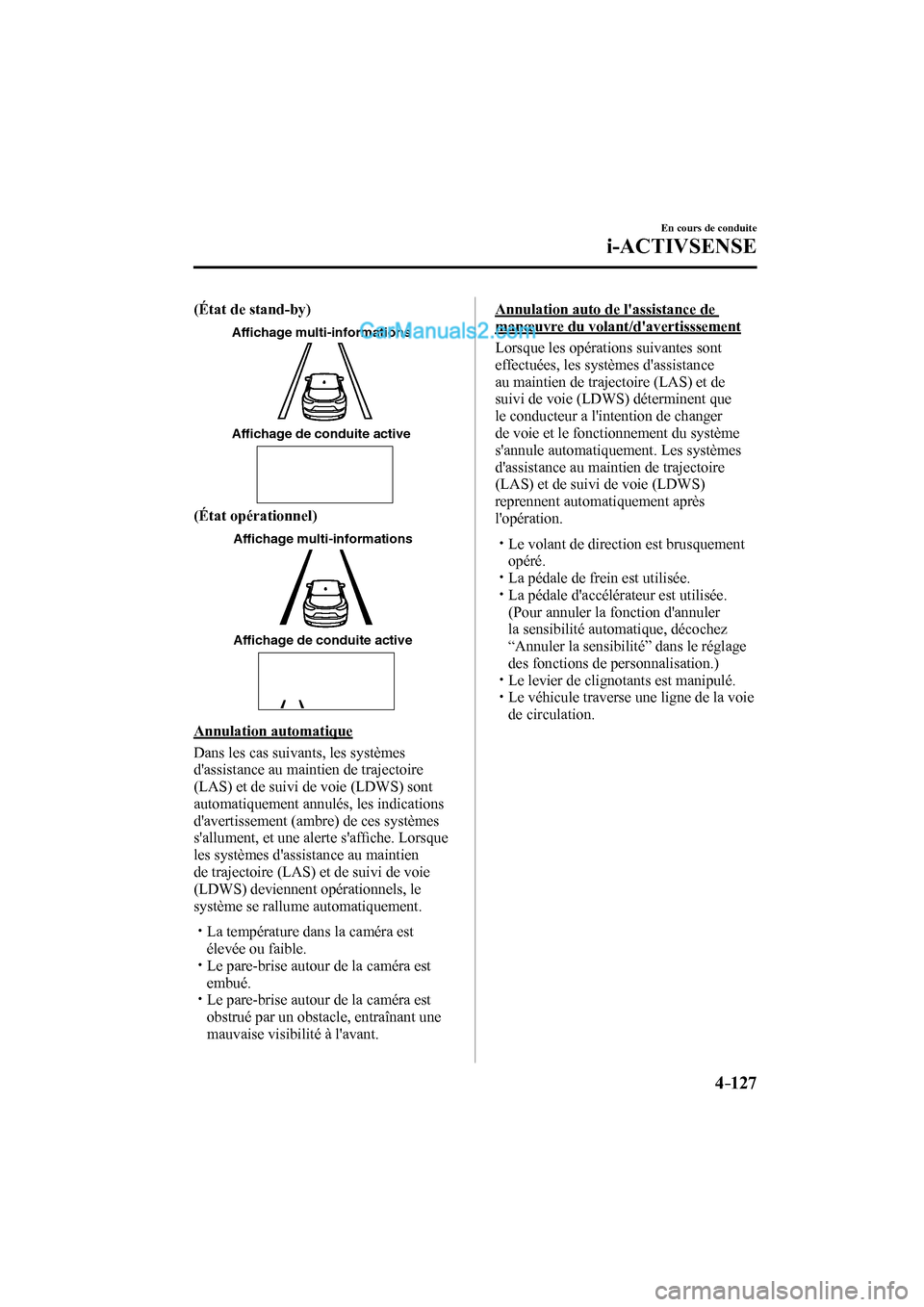

4–127
En cours de conduite
i-ACTIVSENSE
(État de stand-by)
Affichage multi-informations
Affichage de conduite active
(État opérationnel)
Affichage multi-informations
Affichage de conduite active
Annulation automatique
Dans les cas suivants, les systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) sont
automatiquement annulés, les indications
d'avertissement (ambre) de ces systèmes
s'allument, et une alerte s'affi che. Lorsque
les systèmes d'assistance au maintien
de trajectoire (LAS) et de suivi de voie
(LDWS) deviennent opérationnels, le
système se rallume automatiquement.
La température dans la caméra est
élevée ou faible.
Le pare-brise autour de la caméra est
embué.
Le pare-brise autour de la caméra est
obstrué par un obstacle, entraînant une
mauvaise visibilité à l'avant.
Annulation auto de l'assistance de
manœuvre du volant/d'avertisssement
Lorsque les opérations suivantes sont
effectuées, les systèmes d'assistance
au maintien de trajectoire (LAS) et de
suivi de voie (LDWS) déterminent que
le conducteur a l'intention de changer
de voie et le fonctionnement du système
s'annule automatiquement. Les systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
reprennent automatiquement après
l'opération.
Le volant de direction est brusquement
opéré.
La pédale de frein est utilisée.
La pédale d'accélérateur est utilisée.
(Pour annuler la fonction d'annuler
la sensibilité automatique, décochez
“Annuler la sensibilité” dans le réglage
des fonctions de personnalisation.)
Le levier de clignotants est manipulé.
Le véhicule traverse une ligne de la voie
de circulation.
CX-9_8FS8-FC-16K_Edition2.indb 127CX-9_8FS8-FC-16K_Edition2.indb 1272017/01/21 15:35:392017/01/21 15:35:39
Page 292 of 654

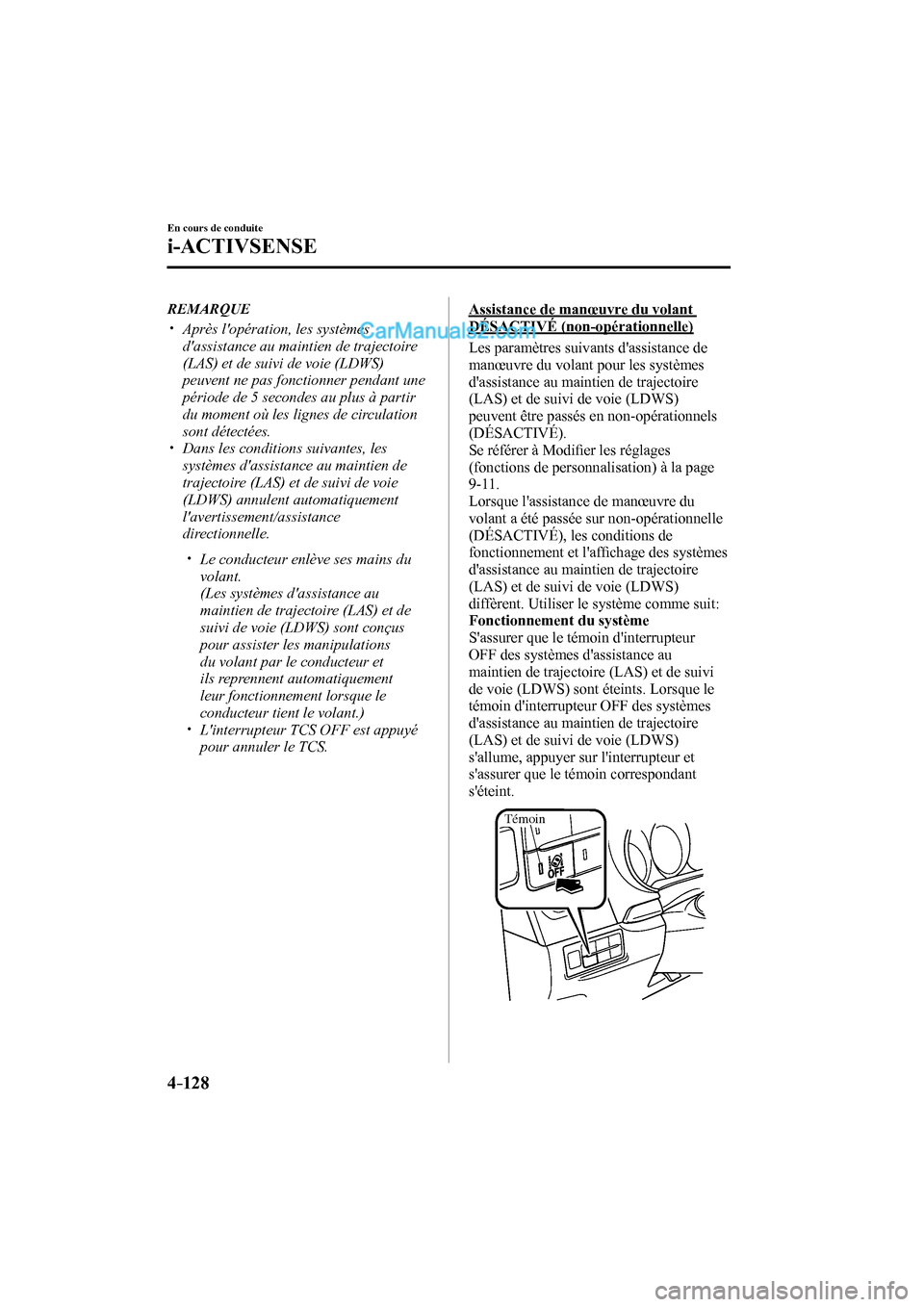

4–128
En cours de conduite
i-ACTIVSENSE
REMARQUE
Après l'opération, les systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
peuvent ne pas fonctionner pendant une
période de 5 secondes au plus à partir
du moment où les lignes de circulation
sont détectées.
Dans les conditions suivantes, les
systèmes d'assistance au maintien de
trajectoire (LAS) et de suivi de voie
(LDWS) annulent automatiquement
l'avertissement/assistance
directionnelle.
Le conducteur enlève ses mains du
volant.
(Les systèmes d'assistance au
maintien de trajectoire (LAS) et de
suivi de voie (LDWS) sont conçus
pour assister les manipulations
du volant par le conducteur et
ils reprennent automatiquement
leur fonctionnement lorsque le
conducteur tient le volant.)
L'interrupteur TCS OFF est appuyé
pour annuler le TCS.
Assistance de manœuvre du volant
DÉSACTIVÉ (non-opérationnelle)
Les paramètres suivants d'assistance de
manœuvre du volant pour les systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
peuvent être passés en non-opérationnels
(DÉSACTIVÉ).
Se référer à Modifi er les réglages
(fonctions de personnalisation) à la page
9-11 .
Lorsque l'assistance de manœuvre du
volant a été passée sur non-opérationnelle
(DÉSACTIVÉ), les conditions de
fonctionnement et l'affi chage des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
diffèrent. Utiliser le système comme suit:
Fonctionnement du système
S'assurer que le témoin d'interrupteur
OFF des systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) sont éteints. Lorsque le
témoin d'interrupteur OFF des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
s'allume, appuyer sur l'interrupteur et
s'assurer que le témoin correspondant
s'éteint.
Témoin
CX-9_8FS8-FC-16K_Edition2.indb 128CX-9_8FS8-FC-16K_Edition2.indb 1282017/01/21 15:35:402017/01/21 15:35:40
Page 293 of 654
4–129
En cours de conduite
i-ACTIVSENSE
Conduire le véhicule au centre des
lignes de circulation lorsque les témoins
d'interrupteur OFF des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) sont
éteints.
Le système est opérationnel lorsque toutes
les conditions suivantes sont satisfaites.
Le système détecte les lignes de
circulation blanches (jaunes) à la fois du
côté gauche et droit ou d'une côté ou de
l'autre.
La vitesse du véhicule est d'au moins 60
km/h (37 mi/h).
Le véhicule roule sur une route en ligne
droite ou une route aux virages non
serrés.
Le moteur tourne.
Les systèmes d'assistance au maintien
de trajectoire (LAS) et de suivi de voie
(LDWS) se mettent en veille dans les cas
suivants:
Le système ne parvient pas à détecter
des lignes blanches (jaunes).
La vitesse du véhicule inférieure à
environ 60 km/h (37 mi/h).
Le véhicule s'engage dans un virage
serré.
Le véhicule s'engage dans un virage à
une vitesse inappropriée.
REMARQUE
Les systèmes d'assistance au maintien
de trajectoire (LAS) de suivi de voie
(LDWS) restent en état de veille jusqu'à
ce qu'ils détectent des lignes blanches
(jaunes) sur les deux côtés gauche et
droit, ou sur un côté ou l'autre.
Lorsque le système ne détecte une ligne
blanche (jaune) de la voie que d'un côté,
le système n'activera pas les alertes
pour la ligne qui n'a pas été détectée.
Il est possible de changer la distance et
la sensibilité de l'alarme (probabilité
d'une alarme) que le système utilise
pour déterminer la possibilité d'un
changement de voie.
Se référer à Modifi er les réglages
(fonctions de personnalisation) à la
page 9-11 .
Affi chage de la ligne de la voie de
circulation du véhicule
Lorsque les systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) deviennent opérationnels
alors qu'ils sont en veille, les lignes de
circulation du véhicule apparaissent
sur l'affi chage multi-informations et de
conduite active. Le système passe en
affi chage d'état opérationnel lorsqu'il
détecte une ligne blanche (jaune) sur le
côté gauche ou droit.
CX-9_8FS8-FC-16K_Edition2.indb 129CX-9_8FS8-FC-16K_Edition2.indb 1292017/01/21 15:35:402017/01/21 15:35:40
Page 294 of 654

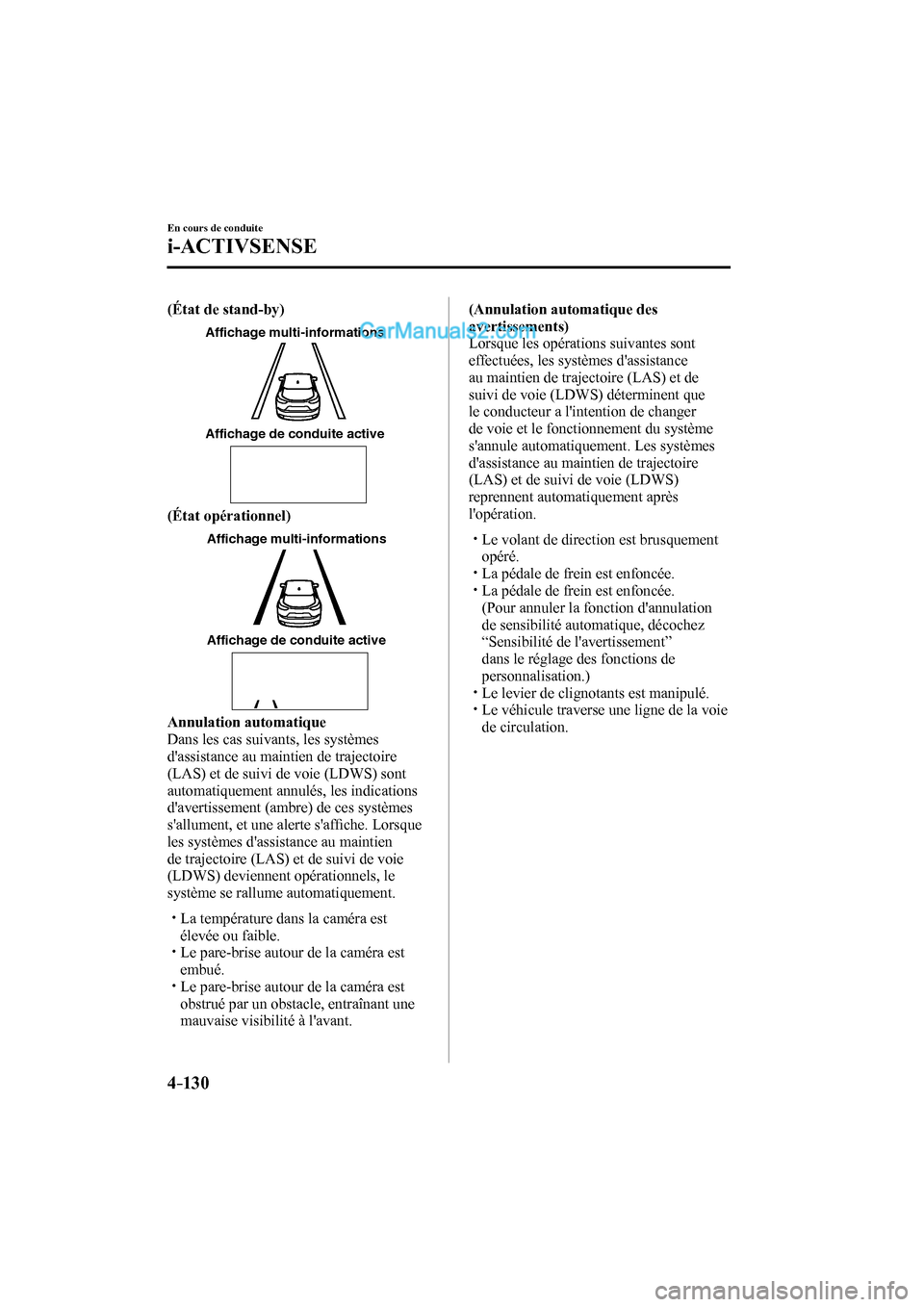

4–130
En cours de conduite
i-ACTIVSENSE
(État de stand-by)
Affichage multi-informations
Affichage de conduite active
(État opérationnel)
Affichage multi-informations
Affichage de conduite active
Annulation automatique
Dans les cas suivants, les systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) sont
automatiquement annulés, les indications
d'avertissement (ambre) de ces systèmes
s'allument, et une alerte s'affi che. Lorsque
les systèmes d'assistance au maintien
de trajectoire (LAS) et de suivi de voie
(LDWS) deviennent opérationnels, le
système se rallume automatiquement.
La température dans la caméra est
élevée ou faible.
Le pare-brise autour de la caméra est
embué.
Le pare-brise autour de la caméra est
obstrué par un obstacle, entraînant une
mauvaise visibilité à l'avant.
(Annulation automatique des
avertissements)
Lorsque les opérations suivantes sont
effectuées, les systèmes d'assistance
au maintien de trajectoire (LAS) et de
suivi de voie (LDWS) déterminent que
le conducteur a l'intention de changer
de voie et le fonctionnement du système
s'annule automatiquement. Les systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
reprennent automatiquement après
l'opération.
Le volant de direction est brusquement
opéré.
La pédale de frein est enfoncée.
La pédale de frein est enfoncée.
(Pour annuler la fonction d'annulation
de sensibilité automatique, décochez
“Sensibilité de l'avertissement”
dans le réglage des fonctions de
personnalisation.)
Le levier de clignotants est manipulé.
Le véhicule traverse une ligne de la voie
de circulation.
CX-9_8FS8-FC-16K_Edition2.indb 130CX-9_8FS8-FC-16K_Edition2.indb 1302017/01/21 15:35:402017/01/21 15:35:40
Page 295 of 654

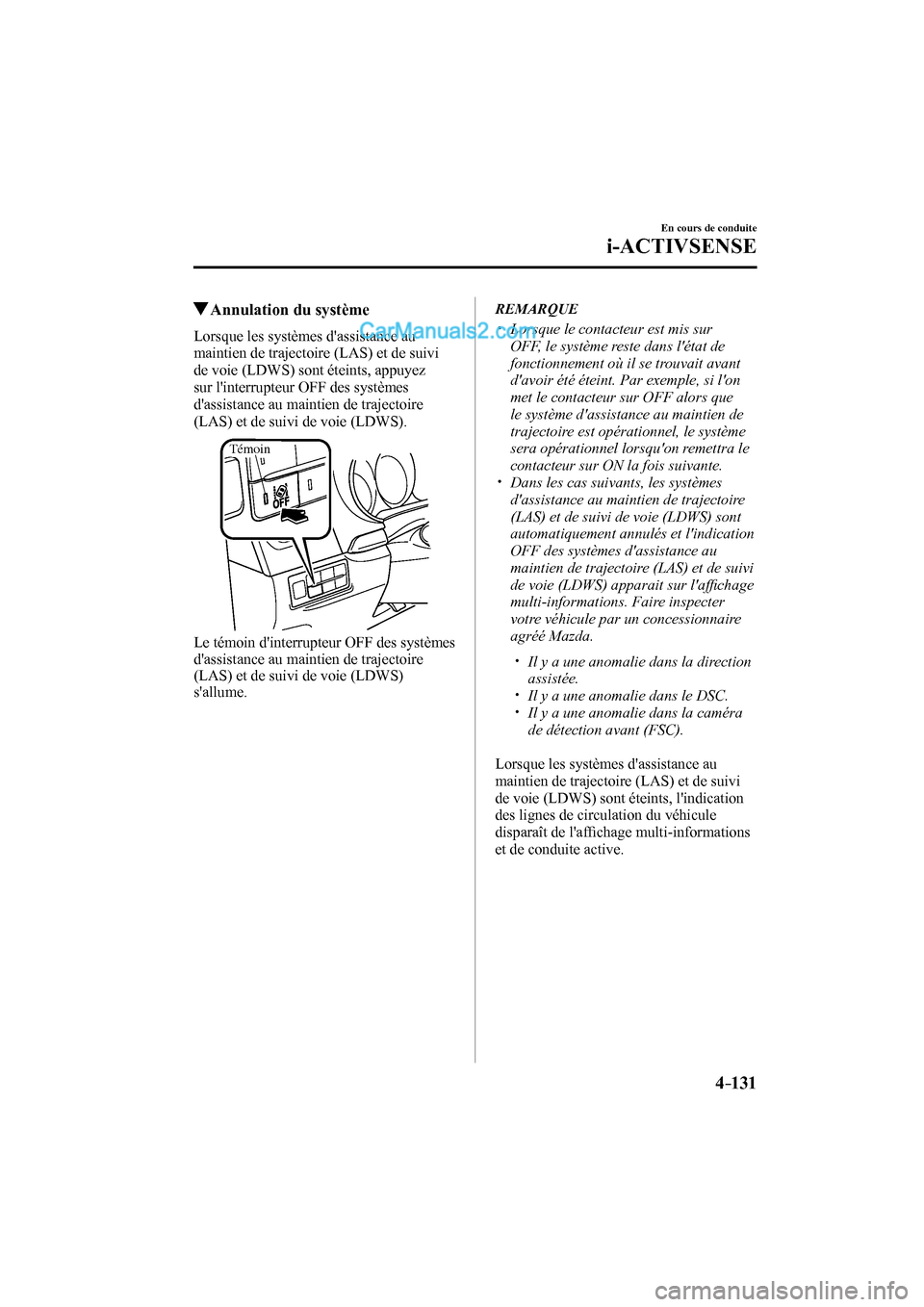

4–131
En cours de conduite
i-ACTIVSENSE
Annulation du système
Lorsque les systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) sont éteints, appuyez
sur l'interrupteur OFF des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS).
Témoin
Le témoin d'interrupteur OFF des systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS)
s'allume.
REMARQUE
Lorsque le contacteur est mis sur
OFF, le système reste dans l'état de
fonctionnement où il se trouvait avant
d'avoir été éteint. Par exemple, si l'on
met le contacteur sur OFF alors que
le système d'assistance au maintien de
trajectoire est opérationnel, le système
sera opérationnel lorsqu'on remettra le
contacteur sur ON la fois suivante.
Dans les cas suivants, les systèmes
d'assistance au maintien de trajectoire
(LAS) et de suivi de voie (LDWS) sont
automatiquement annulés et l'indication
OFF des systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) apparait sur l'affi chage
multi-informations. Faire inspecter
votre véhicule par un concessionnaire
agréé Mazda.
Il y a une anomalie dans la direction
assistée.
Il y a une anomalie dans le DSC.
Il y a une anomalie dans la caméra
de détection avant (FSC).
Lorsque les systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) sont éteints, l'indication
des lignes de circulation du véhicule
disparaît de l'affi chage multi-informations
et de conduite active.

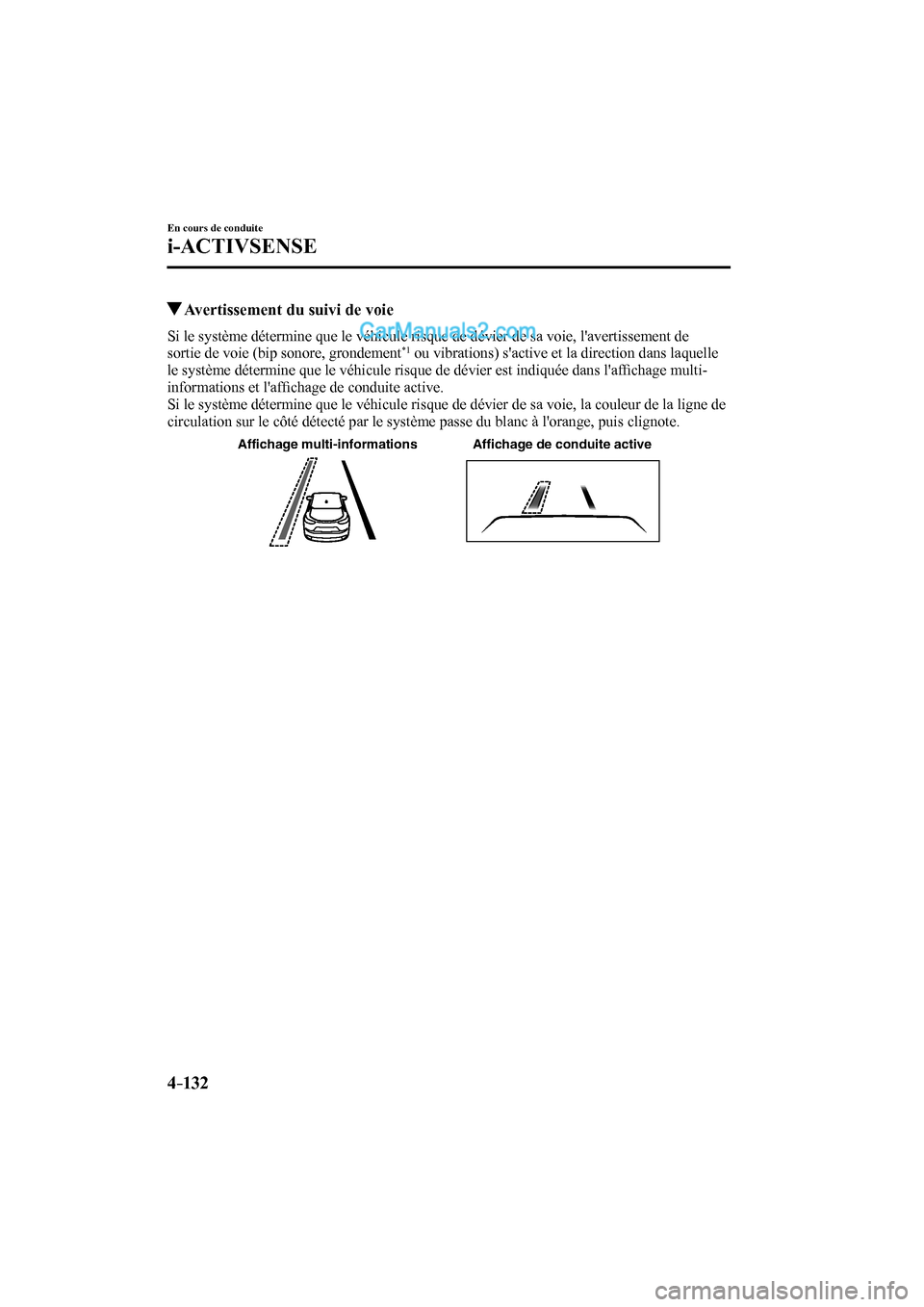

CX-9_8FS8-FC-16K_Edition2.indb 131CX-9_8FS8-FC-16K_Edition2.indb 1312017/01/21 15:35:402017/01/21 15:35:40
Page 296 of 654
4–132
En cours de conduite
i-ACTIVSENSE
Avertissement du suivi de voie
Si le système détermine que le véhicule risque de dévier de sa voie, l'avertissement de
sortie de voie (bip sonore, grondement *1 ou vibrations) s'active et la direction dans laquelle
le système détermine que le véhicule risque de dévier est indiquée dans l'affi chage multi-
informations et l'affi chage de conduite active.
Si le système détermine que le véhicule risque de dévier de sa voie, la couleur de la ligne de
circulation sur le côté détecté par le système passe du blanc à l'orange, puis clignote.
Affichage multi-informations Affichage de conduite active
CX-9_8FS8-FC-16K_Edition2.indb 132CX-9_8FS8-FC-16K_Edition2.indb 1322017/01/21 15:35:402017/01/21 15:35:40
Page 297 of 654
4–133
En cours de conduite
i-ACTIVSENSE
REMARQUE
Si vous avez réglé l'avertissement sonore du système de suivi de voie sur bip sonore/
grondement *1 , il est possible que cet avertissement ne soit pas perceptible en fonction de
l'environnement sonore.
Si vous avez réglé le système de suivi de voie sur le réglage des vibrations du volant, il est
possible que ces vibrations ne puissent pas être ressenties selon les conditions de surface
de la route.
Quand le réglage de l'assistance de manœuvre du volant est passé sur opérationnel, il
est impossible de régler l'activation ou non des avertissements. (Quand le réglage de
l'opération de direction assistée est passé sur non-opérationnel, les alarmes ne peuvent
pas être réglées pour ne pas s'activer.)
Se référer à Modifi er les réglages (fonctions de personnalisation) à la page 9-11 .
Il est possible de modifi er les systèmes d'assistance au maintien de trajectoire (LAS)
et de suivi de voie (LDWS) sur les réglages suivants indépendamment du fait que
l'assistance de manœuvre du volant ait été réglée sur opérationnelle/non opérationnelle.
Il faut toujours vérifi er l'état de réglage pendant la conduite du véhicule et effectuer des
modifi cations du réglage le cas échéant.
Se référer à Modifi er les réglages (fonctions de personnalisation) à la page 9-11 .
Vibrations du volant: Fortes/faibles
Volume sonore de l'alerte
Types d'avertissement (bip sonore, grondement *1 ou vibrations)
*1 Une bande rugueuse est une série de rainures sur le revêtement de la chaussée, placées
à des intervalles spécifi ques. Lorsque le véhicule roule sur la bande, celle-ci produit une
vibration et un grondement sourd qui alertent le conducteur qu'il quitte la voie.
Le grondement reproduit le son qui se produit lorsque le véhicule roule sur une bande
rugueuse.
Retentir
Rainure
CX-9_8FS8-FC-16K_Edition2.indb 133CX-9_8FS8-FC-16K_Edition2.indb 1332017/01/21 15:35:402017/01/21 15:35:40
Page 298 of 654
4–134
En cours de conduite
i-ACTIVSENSE
*Certains modèles.

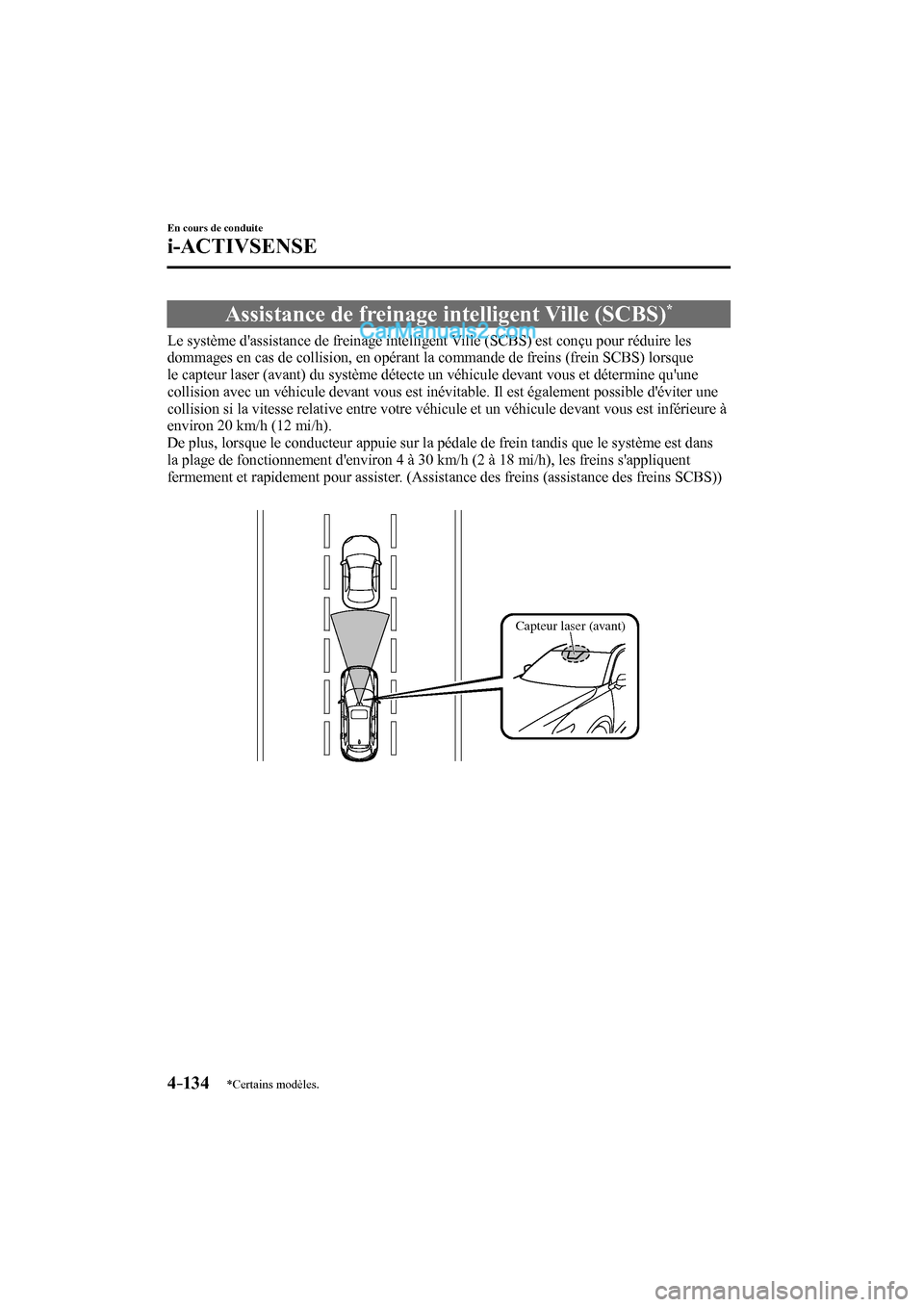

Assistance de freinage intelligent Ville (SCBS) *
Le système d'assistance de freinage intelligent Ville (SCBS) est conçu pour réduire les
dommages en cas de collision, en opérant la commande de freins (frein SCBS) lorsque
le capteur laser (avant) du système détecte un véhicule devant vous et détermine qu'une
collision avec un véhicule devant vous est inévitable. Il est également possible d'éviter une
collision si la vitesse relative entre votre véhicule et un véhicule devant vous est inférieure à
environ 20 km/h (12 mi/h).
De plus, lorsque le conducteur appuie sur la pédale de frein tandis que le système est dans
la plage de fonctionnement d'environ 4 à 30 km/h (2 à 18 mi/h), les freins s'appliquent
fermement et rapidement pour assister. (Assistance des freins (assistance des freins SCBS))
Capteur laser (avant)
CX-9_8FS8-FC-16K_Edition2.indb 134CX-9_8FS8-FC-16K_Edition2.indb 1342017/01/21 15:35:402017/01/21 15:35:40
Page 299 of 654
4–135
En cours de conduite
i-ACTIVSENSE

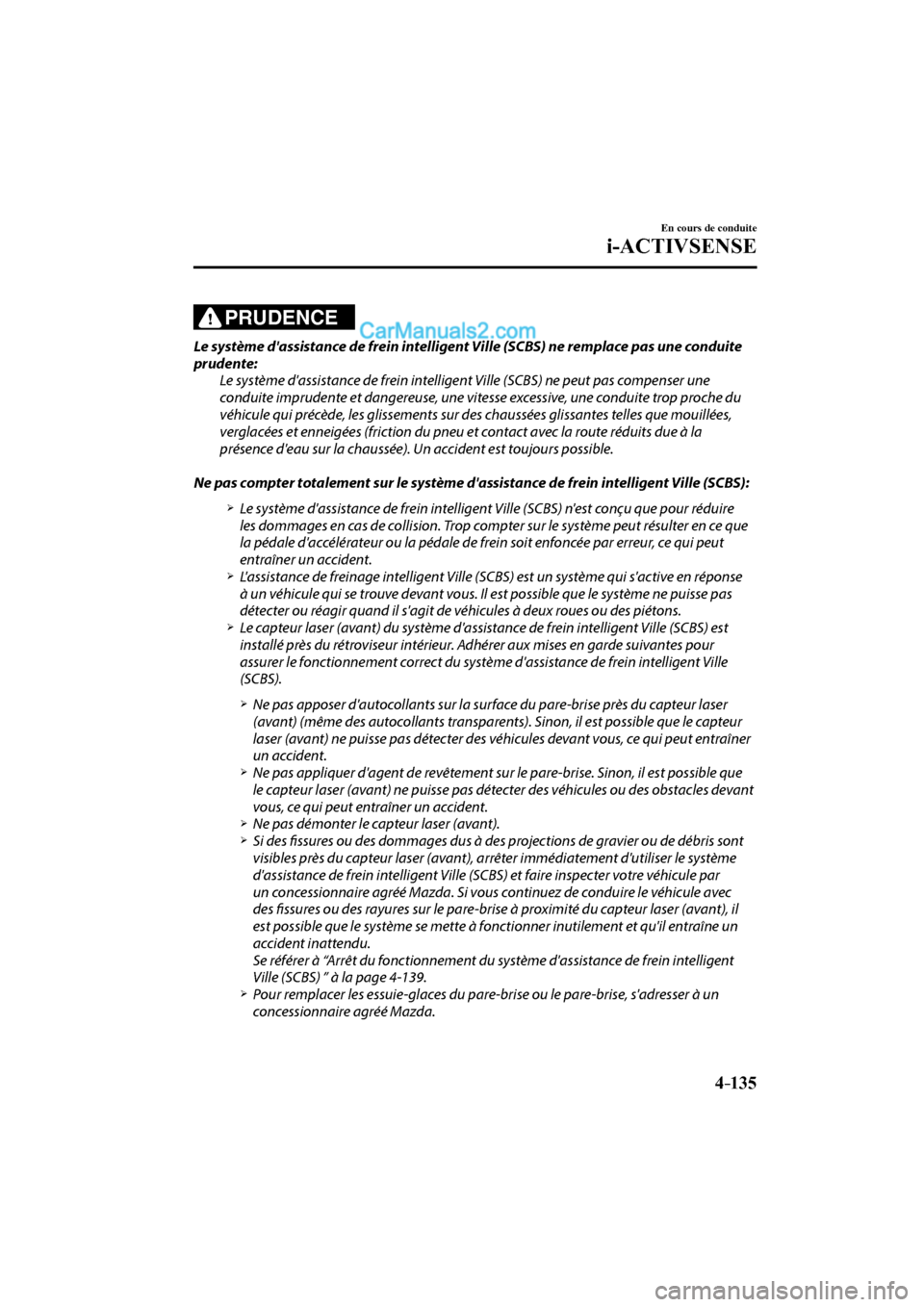

PRUDENCE
Le système d'assistance de frein intelligent Ville (SCBS) ne remplace pas une conduite
prudente:
Le système d'assistance de frein intelligent Ville (SCBS) ne peut pas compenser une
conduite imprudente et dangereuse, une vitesse excessive, une conduite trop proche du
véhicule qui précède, les glissements sur des chaussées glissantes telles que mouillées,
verglacées et enneigées (friction du pneu et contact avec la route réduits due à la
présence d'eau sur la chaussée). Un accident est toujours possible.
Ne pas compter totalement sur le système d'assistance de frein intelligent Ville (SCBS):
Le système d'assistance de frein intelligent Ville (SCBS) n'est conçu que pour réduire
les dommages en cas de collision. Trop compter sur le système peut résulter en ce que
la pédale d'accélérateur ou la pédale de frein soit enfoncée par erreur, ce qui peut
entraîner un accident.
L'assistance de freinage intelligent Ville (SCBS) est un système qui s'active en réponse
à un véhicule qui se trouve devant vous. Il est possible que le système ne puisse pas
détecter ou réagir quand il s'agit de véhicules à deux roues ou des piétons.
Le capteur laser (avant) du système d'assistance de frein intelligent Ville (SCBS) est
installé près du rétroviseur intérieur. Adhérer aux mises en garde suivantes pour
assurer le fonctionnement correct du système d'assistance de frein intelligent Ville
(SCBS).
Ne pas apposer d'autocollants sur la surface du pare-brise près du capteur laser
(avant) (même des autocollants transparents). Sinon, il est possible que le capteur
laser (avant) ne puisse pas détecter des véhicules devant vous, ce qui peut entraîner
un accident.
Ne pas appliquer d'agent de revêtement sur le pare-brise. Sinon, il est possible que
le capteur laser (avant) ne puisse pas détecter des véhicules ou des obstacles devant
vous, ce qui peut entraîner un accident.
Ne pas démonter le capteur laser (avant).
Si des fi ssures ou des dommages dus à des projections de gravier ou de débris sont
visibles près du capteur laser (avant), arrêter immédiatement d'utiliser le système
d'assistance de frein intelligent Ville (SCBS) et faire inspecter votre véhicule par
un concessionnaire agréé Mazda. Si vous continuez de conduire le véhicule avec
des fi ssures ou des rayures sur le pare-brise à proximité du capteur laser (avant), il
est possible que le système se mette à fonctionner inutilement et qu'il entraîne un
accident inattendu.
Se référer à “Arrêt du fonctionnement du système d'assistance de frein intelligent
Ville (SCBS) ” à la page 4-139 .
Pour remplacer les essuie-glaces du pare-brise ou le pare-brise, s'adresser à un
concessionnaire agréé Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 135CX-9_8FS8-FC-16K_Edition2.indb 1352017/01/21 15:35:412017/01/21 15:35:41
Page 300 of 654
4–136
En cours de conduite
i-ACTIVSENSE

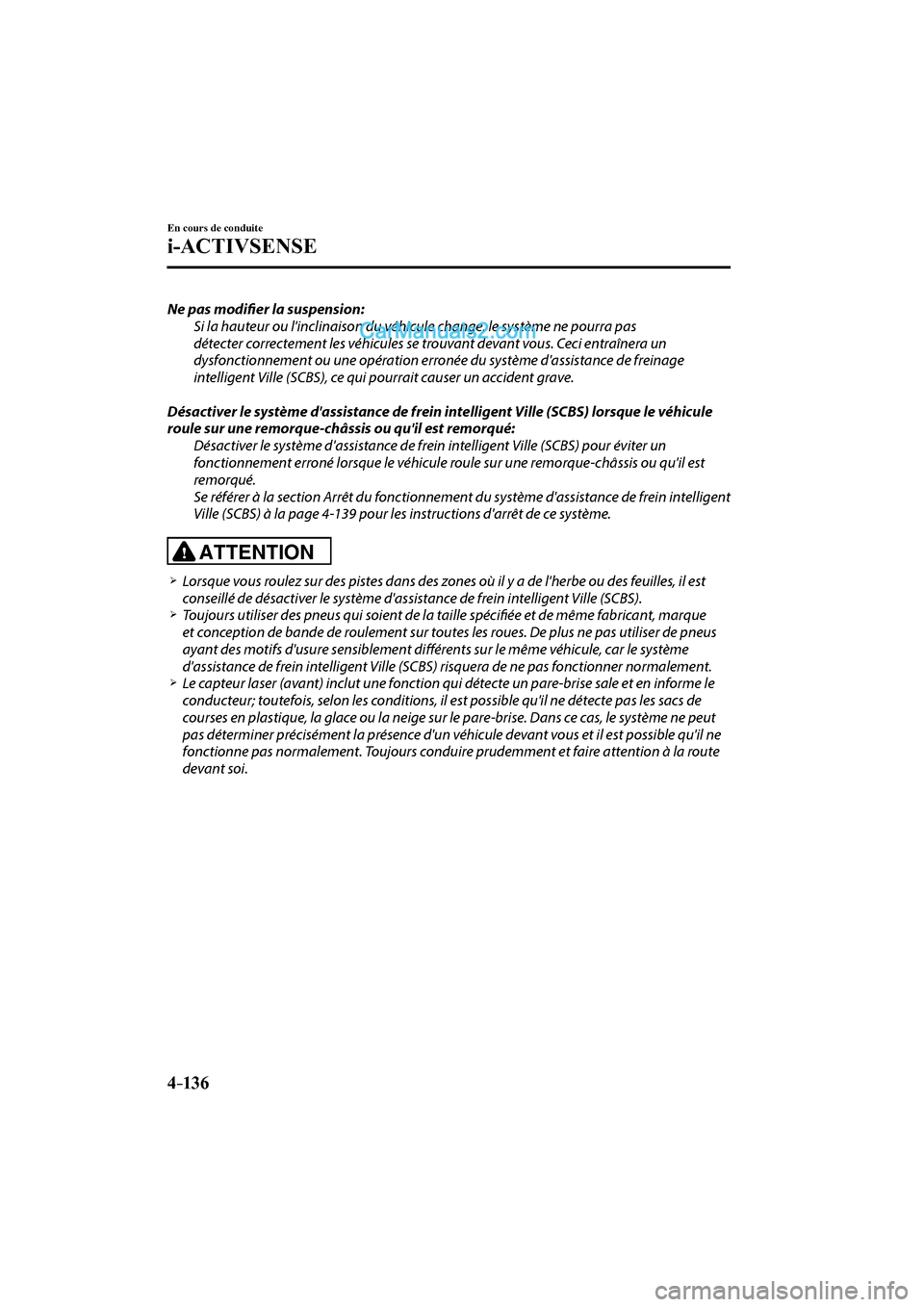

Ne pas modifi er la suspension:
Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas
détecter correctement les véhicules se trouvant devant vous. Ceci entraînera un
dysfonctionnement ou une opération erronée du système d'assistance de freinage
intelligent Ville (SCBS), ce qui pourrait causer un accident grave.
Désactiver le système d'assistance de frein intelligent Ville (SCBS) lorsque le véhicule
roule sur une remorque-châssis ou qu'il est remorqué:
Désactiver le système d'assistance de frein intelligent Ville (SCBS) pour éviter un
fonctionnement erroné lorsque le véhicule roule sur une remorque-châssis ou qu'il est
remorqué.
Se référer à la section Arrêt du fonctionnement du système d'assistance de frein intelligent
Ville (SCBS) à la page 4-139 pour les instructions d'arrêt de ce système.
ATTENTION
Lorsque vous roulez sur des pistes dans des zones où il y a de l'herbe ou des feuilles, il est
conseillé de désactiver le système d'assistance de frein intelligent Ville (SCBS).
Toujours utiliser des pneus qui soient de la taille spécifi ée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus ne pas utiliser de pneus
ayant des motifs d'usure sensiblement diff érents sur le même véhicule, car le système
d'assistance de frein intelligent Ville (SCBS) risquera de ne pas fonctionner normalement.
Le capteur laser (avant) inclut une fonction qui détecte un pare-brise sale et en informe le
conducteur; toutefois, selon les conditions, il est possible qu'il ne détecte pas les sacs de
courses en plastique, la glace ou la neige sur le pare-brise. Dans ce cas, le système ne peut
pas déterminer précisément la présence d'un véhicule devant vous et il est possible qu'il ne
fonctionne pas normalement. Toujours conduire prudemment et faire attention à la route
devant soi.
CX-9_8FS8-FC-16K_Edition2.indb 136CX-9_8FS8-FC-16K_Edition2.indb 1362017/01/21 15:35:412017/01/21 15:35:41
