Caméra de détection avant (FSC)*
Votre véhicule est équipé d'une caméra de détection avant (FSC). La caméra de détection
avant (FSC) est située près du rétroviseur et est utilisée par les systèmes suivants.
•Système de commande des feux de route (HBC)
•Systèmes d'assistance au maintien de trajectoire (LAS) et de su ivi de voie (LDWS)
•Système de reconnaissance des panneaux de signalisation (TSR)
•Assistance avancée de frein intelligent Ville (Advanced SCBS)
•Aide au freinage intelligent en mode urbain (SCBS)
•Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MR CC avec fonction Stop
& Go)
•Assistance au freinage intelligent (SBS)
La caméra de détection avant (FSC ) détermine les conditions devant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. La di stance à laquelle la caméra de
détection avant (FSC) peut détecter les objets varie selon les conditions environnantes.
PRUDENCE
Ne pas modifier la suspension:
Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas détecter
correctement les véhicules se trouvant devant vous. Ceci entraînera un dysfonctionnement ou
une opération erronée du système, ce qui pourrait causer un accident grave.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-153
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

AT T E N T I O N
Ne pas apposer des accessoires, des autocollants ou des
films sur le pare-brise à proximité
de la caméra de détection avant (FSC).
Si la zone devant l'objectif de la caméra de détection avant (FSC) est obstruée, cela résultera
en ce que le système ne pourra pas bien fonctionner. Par conséquent, chaque système peut
ne pas fonctionner normalement ce qui pourrait résulter en un accident inattendu.
 Ne pas démonter ou modifier la caméra de détection avant (FSC).
Le désassemblage ou la modification de la caméra de détection avant (FSC) provoquera
une anomalie ou un fonctionnement erroné. Par conséquent, chaque système peut ne pas
fonctionner normalement ce qui pourrait résulter en un accident inattendu.
 Adhérer aux mises en garde suivantes pour assurer le fonctionnement correct de la caméra
de détection avant (FSC).
 Veiller à ne pas rayer l'objectif de la caméra de détection avant (FSC) et à ce qu'elle ne se
salisse pas.
 Ne pas retirer le couvercle de la caméra de détection avant (FSC).
 Ne pas placer d'objets reflétant la lumière sur le tableau de bord.
 Toujours maintenir propre le verre du pare-brise autour de la caméra en éliminant les
saletés ou la buée. Utiliser le dégivreur du pare-brise pour en éliminer la buée.
 Consulter un concessionnaire agréé Mazda pour nettoyer la face intérieure du pare-brise
autour de la caméra de détection avant (FSC).
 Consulter un concessionnaire agréé Mazda avant d'effectuer des réparations autour de la
caméra de détection avant (FSC).
 La caméra de détection avant (FSC) est installée sur le pare-brise. Consulter un
concessionnaire agréé Mazda pour la répara tion et le remplacement de pare-brise.
 Lors du nettoyage du pare-brise, ne pas laisser les nettoyants pour vitre ou fluides de
nettoyage similaires couler sur l'objectif de la caméra de détection avant (FSC). Par
ailleurs, ne pas toucher l'objectif de la caméra de détection avant (FSC).
 Consulter un concessionnaire agréé Mazda avant
d'effectuer des réparations autour du
rétroviseur intérieur.
 Consulter un concessionnaire agréé Mazda pour nettoyer l'objectif de la caméra.
 Ne pas heurter ou exercer une force considérable sur la caméra de détection avant (FSC)
ou sur la zone environnante. Si la camé ra de détection avant (FSC) subit un choc
important, ou en cas de fêlure ou de dommages provoqués par des projections de
graviers ou de débris dans la zone qui l'entoure, cesser d'utiliser les systèmes suivants et
consulter un concessionnaire agréé Mazda.
 Système de commande des feux de route (HBC)
 Systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)
En cours de conduite
i-ACTIVSENSE
4-154
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Système de reconnaissance des panneaux de signalisation (TSR)
 Assistance avancée de frein in telligent Ville (Advanced SCBS)
 Aide au freinage intelligent en mode urbain (SCBS)
 Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction
Stop & Go)
 Assistance au freinage intelligent (SBS)
 L'orientation de la caméra de détection avan t (FSC) a été ajustée avec précision. Ne pas
modifier la position d'installation de la ca méra de détection avant (FSC) ni la retirer.
Sinon, cela peut entraîner des dommages ou une anomalie.
 Toujours utiliser des pneus qui soient de la tail le spécifiée et de même fabricant, marque et
conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de pneus
ayant des motifs d'usure sensiblement différents sur le même véhicule, car le système
risquerait de ne pas fonctionner normalement.
 La caméra de détection avant (FSC) inclut une fonction de détection de pare-brise sale et en
informe le conducteur. Toutefois, selon les cond itions, il est possible qu'elle ne détecte pas
des sacs en plastique, de la glace ou de la ne ige sur le pare-brise. Dans ce cas, le système ne
peut pas déterminer précisément la présence d'un véhicule devant vous et il est possible
qu'il ne fonctionne pas normalement. Toujours conduire prudemment et faire attention à la
route devant soi.
REMARQUE
•Il est possible que dans les cas suivants la caméra de détection avant (FSC) ne détecte
pas de gros objets cible correctement, et chaq ue système peut ne pas être en mesure de
fonctionner normalement.
•La hauteur du véhicule situé devant vous est basse.
•Le véhicule que vous conduisez roule à la même vitesse que le véhicule devant vous.
•Les phares ne sont pas allumés pendant la nuit ou lors de la traversée d'un tunnel.
•Il se peut que dans les cas suivants la caméra de détection avant (FSC) ne soit pas en
mesure de détecter des objets cible correctement.
•Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la neige.
•Le lave-glace est utilisé ou les essuie-glaces du pare-brise ne sont pas utilisés quand il
pleut.
•Glace, brouillard, neige, gel, pluie, poussière ou objets étrangers tels que des sacs en
plastique coincés sur le pare-brise.
•Des camions équipés de plateaux de char gement, des véhicules se déplaçant très
lentement et des véhicules avec un profil élevé.
•Lors d'une conduite près de murs sans motif (y compris les clôtures et les murs rayés
longitudinalement).
•Les feux arrière du véhicule qui se trouve devant sont éteints.
En cours de conduite
i-ACTIVSENSE
4-155
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

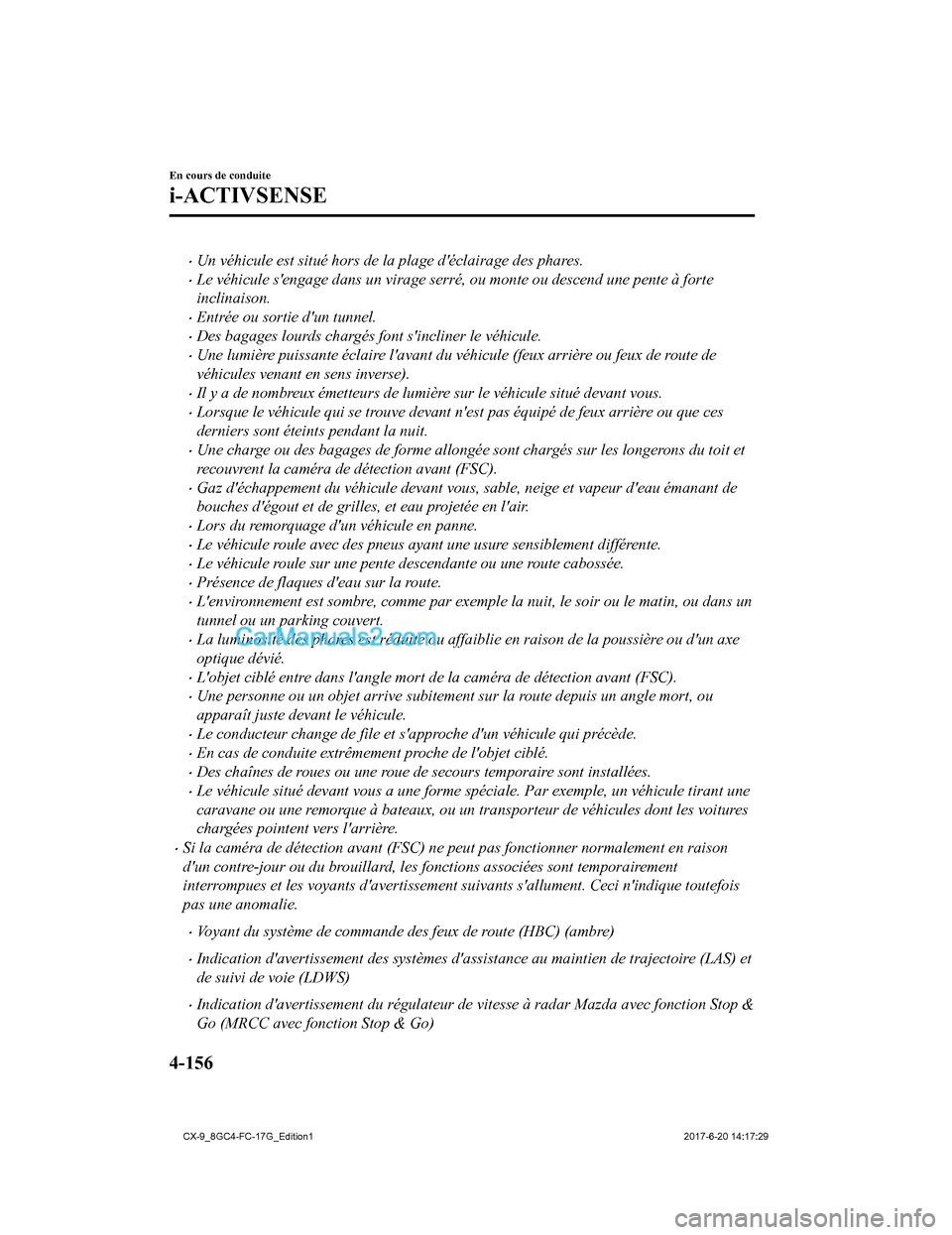

•Un véhicule est situé hors de la plage d'éclairage des phares.
•Le véhicule s'engage dans un virage serré, ou monte ou descend une pente à forte
inclinaison.
•Entrée ou sortie d'un tunnel.
•Des bagages lourds chargés font s'incliner le véhicule.
•Une lumière puissante éclaire l'avant du véhicule (feux arrière ou feux de route de
véhicules venant en sens inverse).
•Il y a de nombreux émetteurs de lumière sur le véhicule situé devant vous.
•Lorsque le véhicule qui se trouve devant n'est pas équipé de feux arrière ou que ces
derniers sont éteints pendant la nuit.
•Une charge ou des bagages de forme allongée sont chargés sur les longerons du toit et
recouvrent la caméra de détection avant (FSC).
•Gaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de
bouches d'égout et de grilles, et eau projetée en l'air.
•Lors du remorquage d'un véhicule en panne.
•Le véhicule roule avec des pneus ayant une usure sensiblement différente.
•Le véhicule roule sur une pente descendante ou une route cabossée.
•Présence de flaques d'eau sur la route.
•L'environnement est sombre, comme par exemple la nuit, le soir ou le matin, ou dans un
tunnel ou un parking couvert.
•La luminosité des phares est réduite ou affaiblie en raison de la poussière ou d'un axe
optique dévié.
•L'objet ciblé entre dans l'angle mort de la caméra de détection avant (FSC).
•Une personne ou un objet arrive subitement sur la route depuis un angle mort, ou
apparaît juste devant le véhicule.
•Le conducteur change de file et s'approche d'un véhicule qui précède.
•En cas de conduite extrêmement proche de l'objet ciblé.
•Des chaînes de roues ou une roue de secours temporaire sont installées.
•Le véhicule situé devant vous a une forme spéciale. Par exemple, un véhicule tirant une
caravane ou une remorque à bateaux, ou un transporteur de véhicules dont les voitures
chargées pointent vers l'arrière.
•Si la caméra de détection avant (FSC) ne peut pas fonctionner normalement en raison
d'un contre-jour ou du brouillard, les f onctions associées sont temporairement
interrompues et les voyants d'avertissement suivants s'allument. Ceci n'indique toutefois
pas une anomalie.
•Voyant du système de commande des feux de route (HBC) (ambre)
•Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et
de suivi de voie (LDWS)
•Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop & Go)
En cours de conduite
i-ACTIVSENSE
4-156
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

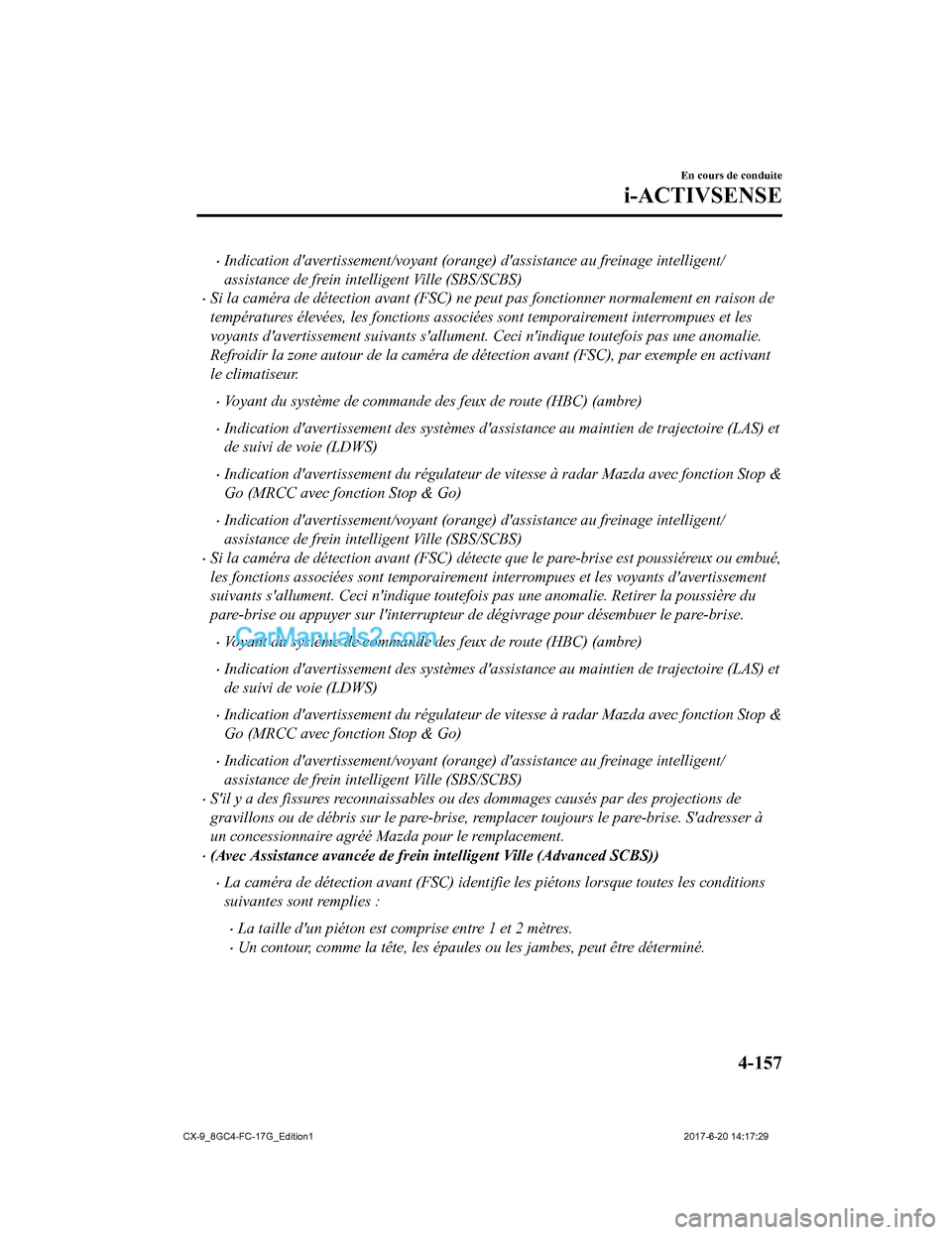

•Indication d'avertissement/voyant (orange) d'assistance au freinage intelligent/
assistance de frein intelligent Ville (SBS/SCBS)
•Si la caméra de détection avant (FSC) ne peut pas fonctionner normalement en raison de
températures élevées, les fonctions associées sont temporairement interrompues et les
voyants d'avertissement suivants s'allument . Ceci n'indique toutefois pas une anomalie.
Refroidir la zone autour de la caméra de détection avant (FSC), par exemple en activant
le climatiseur.
•Voyant du système de commande des feux de route (HBC) (ambre)
•Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et
de suivi de voie (LDWS)
•Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop & Go)
•Indication d'avertissement/voyant (orange) d'assistance au freinage intelligent/
assistance de frein intelligent Ville (SBS/SCBS)
•Si la caméra de détection avant (FSC) détecte que le pare-brise est poussiéreux ou embué,
les fonctions associées sont temporairement interrompues et les voyants d'avertissement
suivants s'allument. Ceci n'indique toutef ois pas une anomalie. Retirer la poussière du
pare-brise ou appuyer sur l'interrupteur de dégivrage pour désembuer le pare-brise.
•Voyant du système de commande des feux de route (HBC) (ambre)
•Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et
de suivi de voie (LDWS)
•Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop & Go)
•Indication d'avertissement/voyant (orange) d'assistance au freinage intelligent/
assistance de frein intelligent Ville (SBS/SCBS)
•S'il y a des fissures reconnaissables ou des dommages causés par des projections de
gravillons ou de débris sur le pare-brise, remplacer toujours le pare-brise. S'adresser à
un concessionnaire agréé Mazda pour le remplacement.
•(Avec Assistance avancée de frein intelligent Ville (Advanced SCBS))
•La caméra de détection avant (FSC) identifie les piétons lorsque toutes les conditions
suivantes sont remplies :
•La taille d'un piéton est comprise entre 1 et 2 mètres.
•Un contour, comme la tête, les épaules ou les jambes, peut être déterminé.
En cours de conduite
i-ACTIVSENSE
4-157
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

•Il se peut que dans les cas suivants la caméra de détection avant (FSC) ne soit pas en
mesure de détecter des objets cible correctement :
•Plusieurs piétons marchent ou il y a des groupes de personnes.
•Un piéton se trouve à proximité d’un objet distinct.
•Un piéton est accroupi, couché ou ne se tient pas droit.
•Un piéton saute soudainement sur la route juste devant le véhicule.
•Un piéton ouvre un parapluie ou transporte des bagages ou des objets de grande
taille.
•Un piéton est dans un endroit sombre, comme de nuit, ou se fond dans l'arrière-plan,
en portant des vêtements correspondant à la couleur d’arrière-plan.
En cours de conduite
i-ACTIVSENSE
4-158
CX-9_8GC4-FC-17G_Edition12017-6-20 14:17:29

Capteur radar (avant)*
Votre véhicule est équipé d'un capteur radar (avant).
Les systèmes mentionnés ci-dessous utilisent également le capteur radar (avant).
•Système d'assistance de reconnaissance de distance (DRSS)
•Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MR CC avec fonction Stop
& Go)
•Assistance au freinage intelligent (SBS)
Les fonctions du capteur radar (a vant) détectent les ondes radio réfléchies par un véhicule
devant vous ou par un obstacle et sont envoyées par le capteur radar.
Le capteur radar (avant) est monté derrière l'emblème à l'avant .
Capteur radar (avant)
Si “Radar avant obstrué” s'affiche à l'affichage multi-informations du tableau de bord,
nettoyer la zone qui est aut our du capteur radar (avant).
ATTENTION
Tenir compte des mises en garde suivantes pour assurer le fonctionnement correct de chaque
système.
 Ne pas mettre d'autocollants (même transparents) sur la calandre, sur l'emblème frontal et
autour du capteur radar (avant), et ne pas rem placer la calandre et l'emblème frontal avec
un produit qui ne soit pas authentique et conçu pour utiliser le capteur radar (avant).
 Le capteur radar (avant) intègre une fonction qui détecte l'encrassement de la surface
frontale du capteur radar et qui informe le conducteur; toutefois, en fonction des
conditions, il peut mettre du temps à détecter ou ne pas détecter du tout les sacs de courses
en plastique, le verglas ou la neige. Si cela survient, le système peut ne pas fonctionner
correctement, et donc le capteur radar (avant) doit toujours être propre.
 Ne pas installer de protège-calandre.
 Si la partie frontale du véhicule a été endo mmagée lors d'un accident de circulation, la
position du capteur radar (avant) peut s'être modifiée. Arrêter le système immédiatement et
toujours faire inspecter le véhicule par un concessionnaire agréé Mazda.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-159
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Ne pas utiliser le pare-chocs frontal pour pousser d'autres véhicules ou des obstacles
comme pour sortir d'un espace de stationnement. Autrement le capteur radar (avant)
pourrait être heurté et dévié de sa position.
 Ne pas enlever, démonter ou modifier le capteur radar (avant).
 Pour les réparations, les remplacements ou les travaux de peinture autour du capteur radar
(avant), consulter un concessionnaire agréé Mazda.
 Ne pas modifier la suspension. En cas de mo dification des suspensions, la position du
véhicule pourrait changer et le capteur radar (a vant) peut ne pas être en mesure de détecter
correctement un véhicule ou un obstacle devant vous.
REMARQUE
•Dans les conditions suivantes, il est possible que le capteur radar (avant) ne puisse pas
détecter correctement des véhicules ou des obstacles devant vous, et chaque système peut
ne pas être en mesure de fonctionner normalement.
•La surface arrière du véhicule devant vous ne réfléchit pas les ondes radio
efficacement, comme dans le cas d'une remorque à vide ou d'une voiture munie d'une
plateforme de chargement recouverte par un toit souple, de véhicules avec un hayon en
plastique dur et de véhicules à forme arrondie.
•Des véhicules devant vous ayant peu de hauteur et donc moins de surface pour réfléchir
les ondes radio.
•La visibilité est réduite parce que les pneus d'un véhicule devant vous projettent de
l'eau, de la neige ou du sable sur votre pare-brise.
•Le compartiment à bagages est chargé d'objets lourds ou les sièges des passagers
arrière sont occupés.
•Il y a du verglas, de la neige ou de la saleté sur la surface frontale ou sur l'emblème
frontal.
•En cas d'intempéries comme par exemple la pluie, la neige ou les tempêtes de sable.
•En conduisant à proximité d'installations ou d'objets émettant de fortes ondes radio.
•Dans les conditions suivantes, il est possible que le capteur radar (avant) ne puisse pas
détecter des véhicules ou des obstacles devant vous.
•Le début et la fin d'un virage.
•Des routes en lacets.
•Des routes à chaussée réduite à cause d'un chantier routier ou de fermetures de voies.
•Le véhicule devant vous entre dans l'angle mort du capteur radar.
•Le véhicule devant vous roule à une vitesse anormale en raison d'un accident ou parce
qu'il est endommagé.
•Des routes constamment vallonnées
•Conduite sur des routes en mauvais état ou sur des routes non goudronnées.
•La distance entre votre véhicule et le véhicule devant vous est extrêmement courte.
•Un véhicule arrive brusquement très près comme pour vous rabattre sur la voie.
En cours de conduite
i-ACTIVSENSE
4-160
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

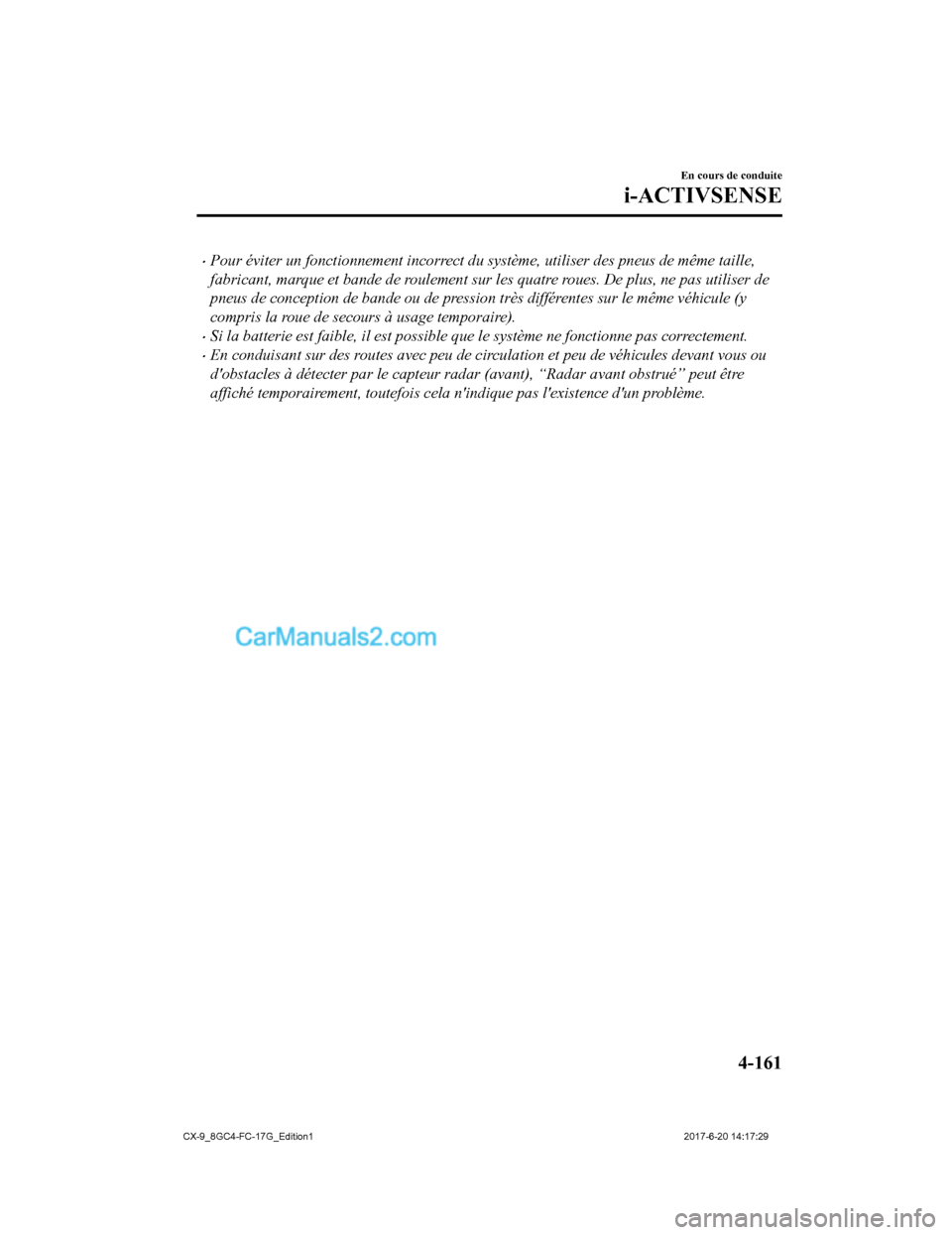

•Pour éviter un fonctionnement incorrect du système, utiliser des pneus de même taille,
fabricant, marque et bande de roulement sur les quatre roues. De plus, ne pas utiliser de
pneus de conception de bande ou de pression très différentes sur le même véhicule (y
compris la roue de secours à usage temporaire).
•Si la batterie est faible, il est possible que le système ne fonctionne pas correctement.
•En conduisant sur des routes avec peu de circulation et peu de véhicules devant vous ou
d'obstacles à détecter par le capteur radar (avant), “Radar avant obstrué” peut être
affiché temporairement, toutefois cela n'indique pas l'existence d'un problème.
En cours de conduite
i-ACTIVSENSE
4-161
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Capteurs radar (arrière)*
Votre véhicule est équipé de capteurs radar (arrière). Les systèmes mentionnés ci-dessous
utilisent également les capteurs radar (arrière).
•Surveillance des angles morts (BSM)
•Alerte de circulation transversale à l'arrière (RCTA)
La fonction des capteurs radar (arrière) détecte les ondes radi o réfléchies par un véhicule
approchant derrière vous ou par un obstacle sont envoyées par l e capteur radar.
Capteurs radar (arrière)
Les capteurs radar (arrière) sont montés à l'intérieur du pare-chocs arrière, un sur chacun des
deux côtés gauche et droit.
Toujours garder la surface du pare-chocs arrière à proximité des capteurs radar (arrière)
propre de sorte que les capteurs radar (arrière) fonctionnent n ormalement. Également, ne pas
appliquer d'articles tels que des autocollants.
Se référer à Entretien e xtérieur à la page 6-65.
AT T E N T I O N
Si le pare-chocs arrière reçoit un choc viol ent, le système peut ne plus fonctionner
normalement. Arrêter le système immédiatement et effectuer un contrôle du véhicule chez un
concessionnaire agréé Mazda.
REMARQUE
•Les capacités de détection des capteurs radar (arrière) sont limitées. Dans les cas
suivants, la capacité de détection peut diminuer et le système peut ne pas fonctionner
normalement.
•Le pare-chocs arrière à proximité des capteurs radar (arrière) est déformé.
•Il y a des adhérences de neige, de glace ou de boue sur les capteurs radar (arrière) qui
sont sur le pare-chocs arrière.
•Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la neige.
En cours de conduite
i-ACTIVSENSE
4-162*Certains modèles.
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
