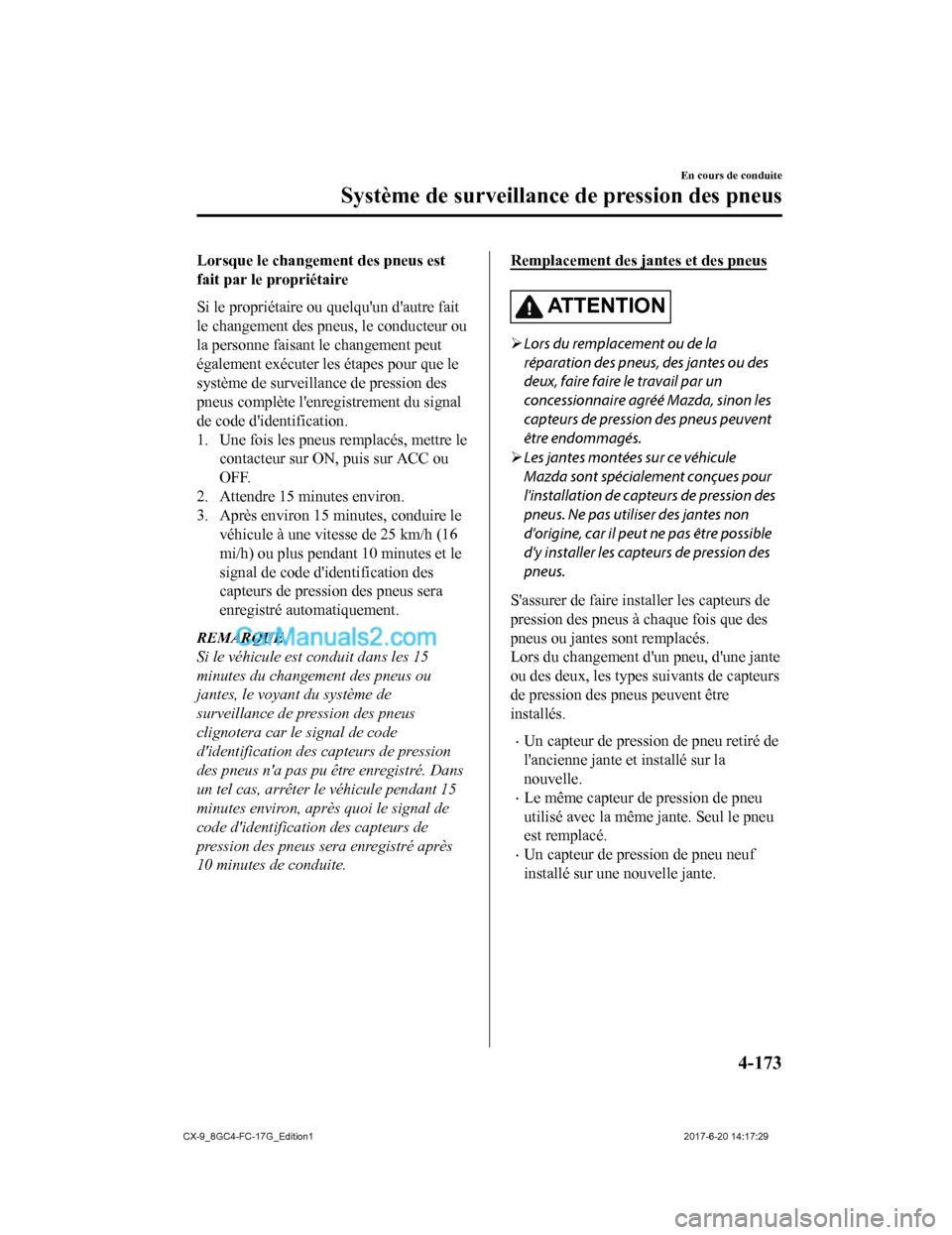

Lorsque le changement des pneus est
fait par le propriétaire
Si le propriétaire ou quelqu'un d'autre fait
le changement des pneus, le conducteur ou
la personne faisant le changement peut
également exécuter les étapes pour que le
système de surveillance de pression des
pneus complète l'enregistrement du signal
de code d'identification.
1. Une fois les pneus remplacés, mettre le contacteur sur ON, puis sur ACC ou
OFF.
2. Attendre 15 minutes environ.
3. Après environ 15 minutes, conduire le
véhicule à une vitesse de 25 km/h (16
mi/h) ou plus pendant 10 minutes et le
signal de code d'identification des
capteurs de pression des pneus sera
enregistré automatiquement.
REMARQUE
Si le véhicule est conduit dans les 15
minutes du changement des pneus ou
jantes, le voyant du système de
surveillance de pression des pneus
clignotera car le signal de code
d'identification des capteurs de pression
des pneus n'a pas pu être enregistré. Dans
un tel cas, arrêter le véhicule pendant 15
minutes environ, après quoi le signal de
code d'identification des capteurs de
pression des pneus sera enregistré après
10 minutes de conduite.
Remplacement des ja ntes et des pneus
AT T E N T I O N
Lors du remplacement ou de la
réparation des pneus, des jantes ou des
deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon les
capteurs de pression des pneus peuvent
être endommagés.
 Les jantes montées sur ce véhicule
Mazda sont spécialement conçues pour
l'installation de capteurs de pression des
pneus. Ne pas utiliser des jantes non
d'origine, car il peut ne pas être possible
d'y installer les capteurs de pression des
pneus.
S'assurer de faire installer les capteurs de
pression des pneus à chaque fois que des
pneus ou jantes sont remplacés.
Lors du changement d'un pneu, d'une jante
ou des deux, les types suivants de capteurs
de pression des pneus peuvent être
installés.
•Un capteur de pression de pneu retiré de
l'ancienne jante et installé sur la
nouvelle.
•Le même capteur de pression de pneu
utilisé avec la même jante. Seul le pneu
est remplacé.
•Un capteur de pression de pneu neuf
installé sur une nouvelle jante.
En cours de conduite
Système de surveillance de pression des pneus
4-173
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

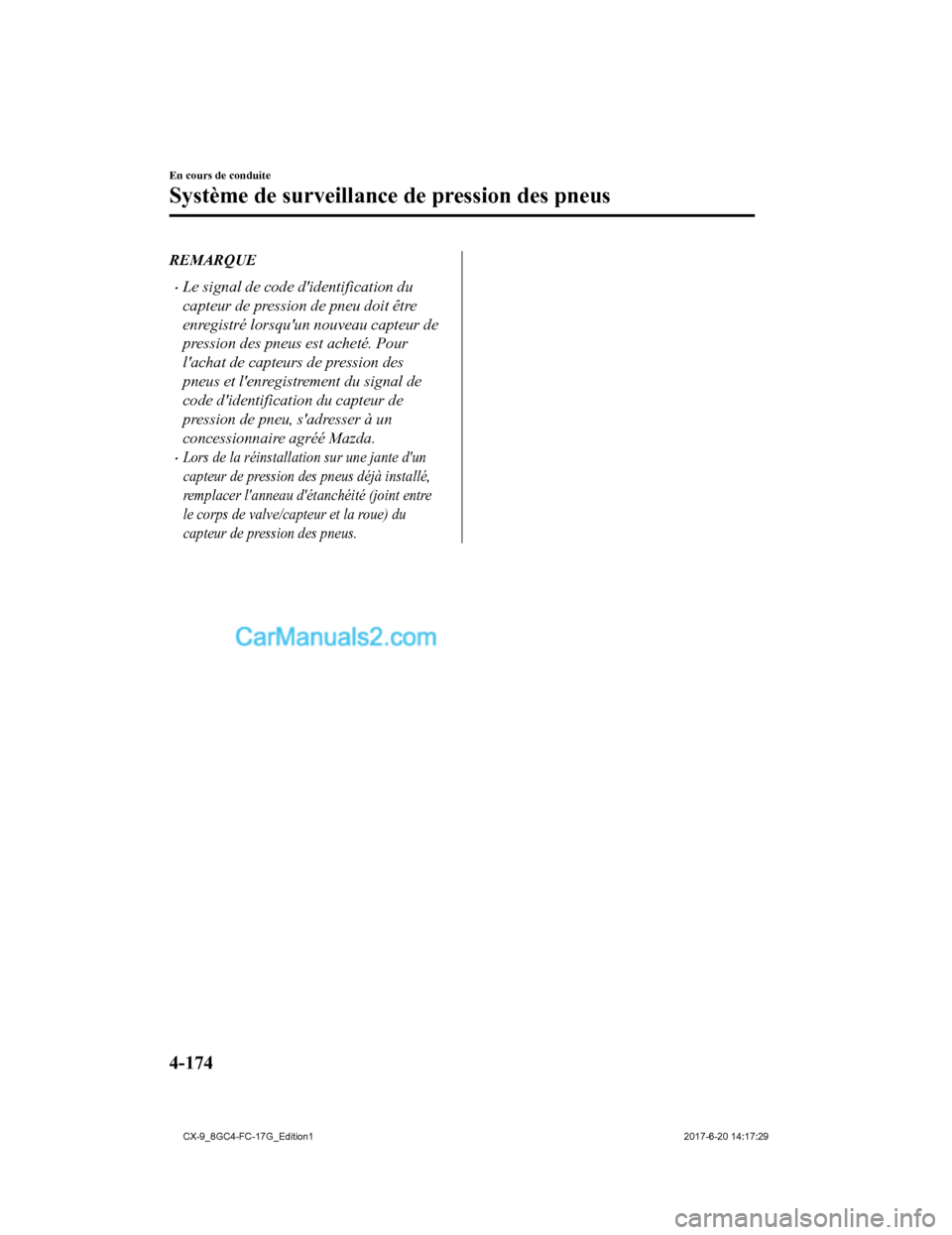

REMARQUE
•Le signal de code d'identification du
capteur de pression de pneu doit être
enregistré lorsqu'un nouveau capteur de
pression des pneus est acheté. Pour
l'achat de capteurs de pression des
pneus et l'enregistrement du signal de
code d'identification du capteur de
pression de pneu, s'adresser à un
concessionnaire agréé Mazda.
•Lors de la réinstallation sur une jante d'un
capteur de pression des pneus déjà installé,
remplacer l'anneau d'étanchéité (joint entre
le corps de valve/capteur et la roue) du
capteur de pression des pneus.
En cours de conduite
Système de surveillance de pression des pneus
4-174
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Écran de rétrovision*
L'écran de rétroversion fournit des images visuelles de l'arrière du véhicule lorsque vous
faites marche arrière.
PRUDENCE
Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture
directement avec les yeux:
Il est dangereux de faire une marche arrière en ne regardant que l'écran, car cela peut
provoquer un accident ou une collision avec un objet. L'écran de rétrovision est uniquement
un appareil d'aide visuel à la marche arrière du véhicule. Les images à l'écran peuvent être
différentes des conditions réelles.
ATTENTION
 Ne pas utiliser l'écran de rétrovision dans les co nditions suivantes: Le fait d'utiliser l'écran de
rétrovision dans les conditions suivantes est dangereux, et peut causer des blessures
corporelles ou des dommages au vé hicule, ou les deux à la fois.
 Routes verglacées ou enneigées.
 Des chaînes de roues ou une roue de secours temporaire sont installées.
 Le hayon n'est pas complètement fermé.
 Le véhicule est sur une route en pente.
 Lorsque l'affichage est froid, des images peuvent traverser l'écran et sa luminosité peut être
anormalement faible, empêchant ainsi de confirmer les conditions dans lesquelles se
trouve le véhicule. Conduire toujours prudemment en surveillant l'arrière et les alentours de
la voiture directement avec les yeux.
 Ne pas forcer sur la caméra. La position de la caméra et l'angle peuvent dévier.
 Ne pas démonter, ne pas modifier et ne pas retirer la caméra, car celle-ci perdrait son
imperméabilité.
 Le couvercle de la caméra est fait en plastique. Ne pas appliquer d'agent dégraisseur, de
solvants organiques, de cire ou de revêtement de verre sur le couvercle de la caméra. Si l'une
de ces matières est renversée sur le couvercle, l'éliminer immédiatement en essuyant avec
un
chiffon doux.
 Ne pas frotter vivement le couvercle de la caméra avec un matériau abrasif ou une brosse
dure. Le couvercle ou les lentilles de la caméra pourraient être rayés, ce qui affecterait les
images.
En cours de conduite
Écran de rétrovision
*Certains modèles.4-175
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

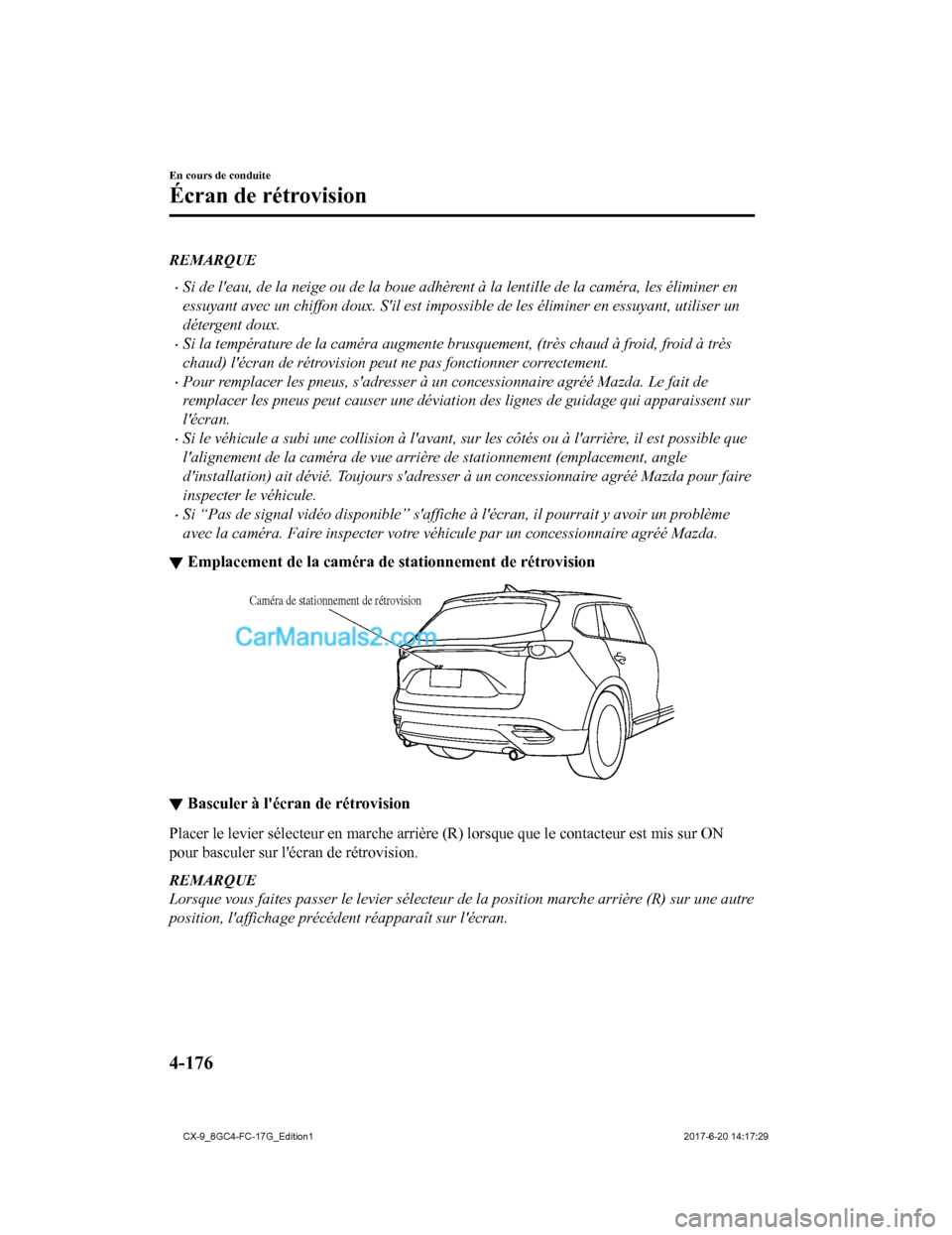

REMARQUE
•Si de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en
essuyant avec un chiffon doux. S'il est impossi ble de les éliminer en essuyant, utiliser un
détergent doux.
•Si la température de la caméra augmente brusquement, (très chaud à froid, froid à très
chaud) l'écran de rétrovision peut ne pas fonctionner correctement.
•Pour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de
remplacer les pneus peut causer une déviation des lignes de guidage qui apparaissent sur
l'écran.
•Si le véhicule a subi une collision à l'avant, su r les côtés ou à l'arrière, il est possible que
l'alignement de la caméra de vue arri ère de stationnement (emplacement, angle
d'installation) ait dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire
inspecter le véhicule.
•Si “Pas de signal vidéo disponible” s'affich e à l'écran, il pourrait y avoir un problème
avec la caméra. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
▼ Emplacement de la caméra de
stationnement de rétrovision
Caméra de stationnement de rétrovision
▼Basculer à l'écran de rétrovision
Placer le levier sélecteur en ma
rche arrière (R) lorsque que le contacteur est mis sur ON
pour basculer sur l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier sélecteur de la position marche arrière (R) sur une autre
position, l'affichage précédent réapparaît sur l'écran.
En cours de conduite
Écran de rétrovision
4-176
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

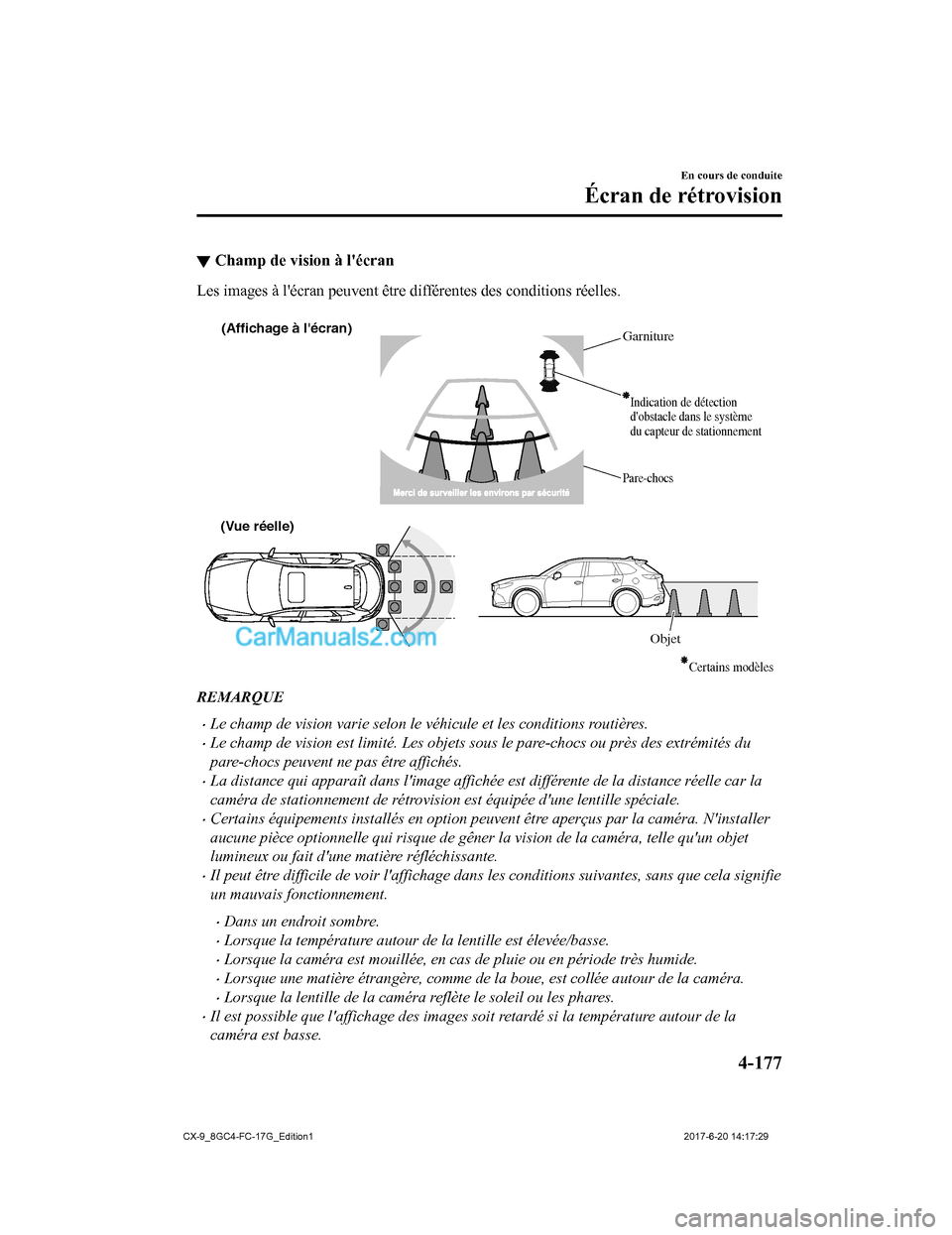

▼Champ de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.

(Affichage à l'écran)Garniture
Pare-chocs
(Vue réelle)
Objet
Indication de détection
d'obstacle dans le système
du capteur de stationnement
Certains modèles
REMARQUE
•Le champ de vision varie selon le véhicule et les conditions routières.
•Le champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du
pare-chocs peuvent ne pas être affichés.
•La distance qui apparaît dans l'image affichée est différente de la distance réelle car la
caméra de stationnement de rétrovision est équipée d'une lentille spéciale.
•Certains équipements installés en option peuvent être aperçus par la caméra. N'installer
aucune pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet
lumineux ou fait d'une matière réfléchissante.
•Il peut être difficile de voir l'affichage da ns les conditions suivantes, sans que cela signifie
un mauvais fonctionnement.
•Dans un endroit sombre.
•Lorsque la température autour de la lentille est élevée/basse.
•Lorsque la caméra est mouillée, en cas de pluie ou en période très humide.
•Lorsque une matière étrangère, comme de la boue, est collée autour de la caméra.
•Lorsque la lentille de la caméra reflète le soleil ou les phares.
•Il est possible que l'affichage des images soit retardé si la température autour de la
caméra est basse.
En cours de conduite
Écran de rétrovision
4-177
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

▼Visionnement de l'affichage
Les lignes de guidage qui indiqu
ent la largeur du véhicule (jaunes) apparaissent sur l'écran à
titre de référence pour indiquer la largeur approximative du vé hicule en comparaison de la
largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage p our garer le véhicule dans un espace de stationnement ou un
garage.
b
a
a) Lignes de guidage de largeur du véhicule (jaunes) Ces lignes de guidage servent de référence pour indiquer la lar geur approximative du
véhicule.
b) Lignes de guidage de distance. Ces lignes de guidage indiquent la distance approximative jusqu 'à un point mesuré à
partir de l'arrière du véhicule ( à partir de l'extrémité du pare-chocs).
•Les lignes rouges et jaunes indiquent des points situés à envir on 50 cm (19 po.) pour la
ligne rouge et 100 cm (39,3 po.) pour les lignes jaunes depuis le pare-chocs arrière (au
point central de chacune des lignes).
AT T E N T I O N
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées avec la
rotation du volant par le conducteur. Faire toujou rs bien attention, et vérifier la zone située à
l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on recule.
▼ Utilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arri
ère du véhicule, varie selon les
conditions de la circulation, de la route et du véhicule. La qu antité de braquage et la
synchronisation varie aussi sel on ces conditions; il faut donc vérifier les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces
conditions.
Avant d'utiliser l'écran de rétrovision, lire attentivement les précautions ci-dessus.
En cours de conduite
Écran de rétrovision
4-178
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

REMARQUE
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de
stationnement de rétrovision sont des images inversées (images en miroir).
1. Placer le levier sélecteur en marche arrière (R) pour basculer sur l'écran de rétrovision.
2. Tout en vérifiant les conditions environnantes, faire reculer le véhicule.

(État de l'affichage) (État du véhicule)
3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à
reculer lentement de manière que les distances entre les lignes de largeur du véhicule et
les côtés de l'espace de stationnement à gauche et à droite soi ent approximativement
égales.
4. Continuer à régler le volant jusqu'à ce que les lignes de gui dage de largeur du véhicules
soient parallèles aux côtés gauche et droit de l'espace de stat ionnement.
En cours de conduite
Écran de rétrovision
4-179
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dansl'espace de stationnement. Continuer à vérifier la zone environ nant le véhicule, puis
arrêter le véhicule à la meilleure position possible.

(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier sélecteur de la position marche arrière (R) sur une
autre position, l'affichage pré cédent réapparaît sur l'écran.
REMARQUE
•Si l'espace de stationnement comporte des lignes de division, redresser les roues
lorsque les lignes de guidage de largeur du véhicule leur sont bien parallèles.
•Comme il peut y avoir une différence entre l'image affichée, comme indiqué
ci-dessous, et les conditions réelles du stationnement, s'assurer toujours de la sécurité
à l'arrière du véhicule et dans la zone environnante directement avec les yeux.
•Dans l'image de l'espace de stationneme nt (ou du garage) apparaissant à l'écran,
bien que l'extrémité arrière et les lignes de guidage de distance puissent paraître
alignées sur le moniteur, il est possible qu'elles ne le soient pas réellement au sol.
En cours de conduite
Écran de rétrovision
4-180
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

•Lors d'un stationnement dans un espace comportant une ligne de division sur un
seul côté, il est possible que la ligne de division et la ligne de guidage de largeur du
véhicule paraissent alignées sur l'écran, mais qu'elles le ne soient pas réellement
sur le sol.

▼ Discordance entre les conditio
ns réelles de la route et l'image affichée
Il existe quelques discordances entre la route réelle et la route affichée. De tels écarts dans la
perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes
qui peuvent causer une discordance dans la perception de la distance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affiché à l' écran apparaît plus loin qu'il ne
l'est en réalité.
Discordance
Objet
En cours de conduite
Écran de rétrovision
4-181
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affiché à
l'écran apparaît plus loin (ou plus près en cas de pente descen dante) qu'il ne l'est en réalité.
L'objet
apparaît plus loin qu'il ne
l'est en réalitéL'objet
apparaît plus proche qu'il ne
l'est en réalité
Position réelle de
l'objet
Position réelle de l'objet
Position de l'objet à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet.
Position de l'objet à
l'écran
A
AB
B
Objet en trois dimension s à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la b ase d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C (Affichage à l'écran)
(Condition réelle)
En cours de conduite
Écran de rétrovision
4-182
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
