PRUDENCE
Toujours désactiver la fonction de
commande de vitesse de croisière
lorsqu'elle n'est pas utilisée:
Laisser la fonction de commande de vitesse
de croisière activée lorsqu'elle n'est pas en
cours d'utilisation est dangereux car elle
pourrait se mettre à fonctionner de façon
inattendue, résultant en un accident.
Comment régler la vitesse
Régler le système à la vitesse du véhicule
désirée en utilisant la pédale
d'accélérateur.
Lorsque l'interrupteur SET
ou SET est
enfoncé, l'indication de réglage du
régulateur de vitesse (verte) s'allume et le
contrôle d'espacement commence.
REMARQUE
•Le système peut ne pas être en mesure
de maintenir la vitesse réglée de
manière constante selon les conditions
de conduite telles que sur des pentes
raides montantes ou descendantes.
•La vitesse continuera à augmenter tant
que vous appuyez et maintenez
l'interrupteur SET
. La vitesse
continuera à diminuer tant que vous
appuyez et maintenez l'interrupteur SET
.
Comment augmenter la vitesse réglée
Il est possible d'augmenter la vitesse
réglée en effectuant les opérations
suivantes:
Pour augmenter la v itesse en utilisant
l'interrupteur SET
Maintenir l'interrupteur SET enfoncé et
le relâcher à la vitesse désirée.
La vitesse réglée peut être ajustée par
incréments (1 km/h ( 1 mi/h)) à la fois en
appuyant sur l'interrupteur et en le
relâchant immédiatem ent. Par exemple, si
vous appuyer 4 fois de suite sur
l'interrupteur, la vitesse réglée du véhicule
augmenter d'environ 4 km/h (4 mi/h).
Pour augmenter la vit esse en utilisant la
pédale d'accélérateur
Enfoncer la pédale d'accélérateur et
appuyer sur l'interrupteur SET
ou SET
à la vitesse désirée.
Si l'interrupteur ne peut pas être actionné,
le système revient à la vitesse réglée
lorsque vous levez le pied de la pédale
d'accélérateur.
Comment diminuer la vitesse réglée
Appuyer sur l'interrupteur SET de façon
continue et le relâcher à la vitesse désirée.
La vitesse réglée peut être ajustée par
incréments (1 km/h ( 1 mi/h)) à la fois en
appuyant sur l'interrupteur et en le
relâchant immédiatem ent. Par exemple, si
vous appuyer 4 fois de suite sur
l'interrupteur la vitesse définie du véhicule
diminue d'environ 4 km/h (4 mi/h).
En cours de conduite
i-ACTIVSENSE
4-127
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Ne pas utiliser le LAS et le LDWS dans les conditions suivantes :
Il est possible que le système ne fonctionne pas correctement selon les conditions de conduite
réelles, entraînant un accident.
Conduite sur des routes aux virages serrés.
 Conduite par mauvais temps (p luie, brouillard et neige).
 Les routes glissantes telles que les routes enneigées ou verglacées.
 Les routes à forte circulation et à distance
insuffisante entre les véhicules.
 Les routes sans voies à lignes blanches (jaunes).
 Les routes étroites résultant de la construction de routes ou de fermetures de voies.
 Le véhicule est conduit sur une voie temporaire ou section avec une voie fermée suite à la
construction de route où il peut y avoir plusie urs voies à lignes blanches (jaunes) ou elles
sont interrompues.
 Le véhicule est conduit sur des routes autres que des routes express ou des autoroutes.
 La pression des pneus n'est pas ajustée à la pression spécifiée.
 Des pneus d'une taille
spécifiée
différente sont utilisés, comme par exemple un pneu d'une
roue de secours.
AT T E N T I O N
Respecter les mises en garde suivantes afin que le LAS et le LDWS
puissent fonctionner
normalement.
 Ne pas
modifier les suspensions.
 Toujours utiliser des roues du type et de la taille spécifiés pour l'avant et l'arrière. S'adresser
à un concessionnaire agréé Mazda pour le remplacement des pneus.
REMARQUE
•Lorsque le levier des clignotants est actionné pour changer de voie, les systèmes LAS et
LDWS sont automatiquement désactivés. Les systèmes LAS et LDWS redeviennent
opérationnels lorsque le levier des clignotants retourne et que les systèmes détectent les
lignes des voies de circulation blanches (jaune s) tandis que le véhicule roule dans sa voie
de circulation.
•Si l'on opère brusquement le volant, la pédale d' accélérateur ou la pédale de frein et si le
véhicule se rapproche d'une ligne blanche (jaune), le système détermine que le
conducteur change de voie et le fonctionnement du LAS et du LDWS est temporairement
annulé. Les systèmes LAS et LDWS redeviennent opérationnels lorsque les systèmes
détectent les lignes des voies de circulation blanches (jaunes) tandis que le véhicule roule
dans sa voie de circulation.
•Si le véhicule s'écarte de sa voie de circulation de manière répétée pendant une courte
période de temps, il est possible que les systèmes LAS et LDWS ne fonctionnent pas.
En cours de conduite
i-ACTIVSENSE
4-130
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

•Il se peut que dans les cas suivants la caméra de détection avant (FSC) ne soit pas en
mesure de détecter des objets cible correctement :
•Plusieurs piétons marchent ou il y a des groupes de personnes.
•Un piéton se trouve à proximité d’un objet distinct.
•Un piéton est accroupi, couché ou ne se tient pas droit.
•Un piéton saute soudainement sur la route juste devant le véhicule.
•Un piéton ouvre un parapluie ou transporte des bagages ou des objets de grande
taille.
•Un piéton est dans un endroit sombre, comme de nuit, ou se fond dans l'arrière-plan,
en portant des vêtements correspondant à la couleur d’arrière-plan.
En cours de conduite
i-ACTIVSENSE
4-158
CX-9_8GC4-FC-17G_Edition12017-6-20 14:17:29

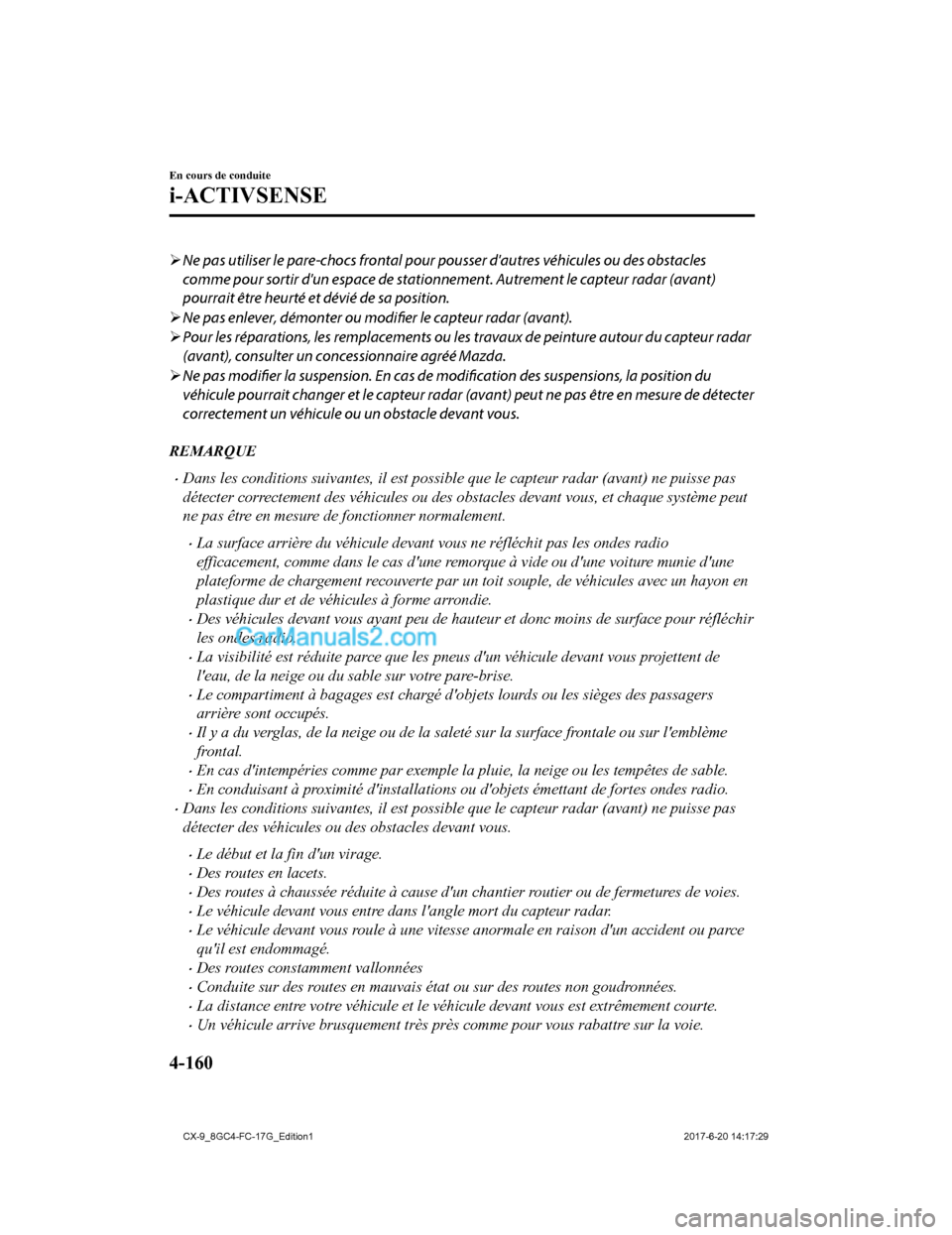

Ne pas utiliser le pare-chocs frontal pour pousser d'autres véhicules ou des obstacles
comme pour sortir d'un espace de stationnement. Autrement le capteur radar (avant)
pourrait être heurté et dévié de sa position.
 Ne pas enlever, démonter ou modifier le capteur radar (avant).
 Pour les réparations, les remplacements ou les travaux de peinture autour du capteur radar
(avant), consulter un concessionnaire agréé Mazda.
 Ne pas modifier la suspension. En cas de mo dification des suspensions, la position du
véhicule pourrait changer et le capteur radar (a vant) peut ne pas être en mesure de détecter
correctement un véhicule ou un obstacle devant vous.
REMARQUE
•Dans les conditions suivantes, il est possible que le capteur radar (avant) ne puisse pas
détecter correctement des véhicules ou des obstacles devant vous, et chaque système peut
ne pas être en mesure de fonctionner normalement.
•La surface arrière du véhicule devant vous ne réfléchit pas les ondes radio
efficacement, comme dans le cas d'une remorque à vide ou d'une voiture munie d'une
plateforme de chargement recouverte par un toit souple, de véhicules avec un hayon en
plastique dur et de véhicules à forme arrondie.
•Des véhicules devant vous ayant peu de hauteur et donc moins de surface pour réfléchir
les ondes radio.
•La visibilité est réduite parce que les pneus d'un véhicule devant vous projettent de
l'eau, de la neige ou du sable sur votre pare-brise.
•Le compartiment à bagages est chargé d'objets lourds ou les sièges des passagers
arrière sont occupés.
•Il y a du verglas, de la neige ou de la saleté sur la surface frontale ou sur l'emblème
frontal.
•En cas d'intempéries comme par exemple la pluie, la neige ou les tempêtes de sable.
•En conduisant à proximité d'installations ou d'objets émettant de fortes ondes radio.
•Dans les conditions suivantes, il est possible que le capteur radar (avant) ne puisse pas
détecter des véhicules ou des obstacles devant vous.
•Le début et la fin d'un virage.
•Des routes en lacets.
•Des routes à chaussée réduite à cause d'un chantier routier ou de fermetures de voies.
•Le véhicule devant vous entre dans l'angle mort du capteur radar.
•Le véhicule devant vous roule à une vitesse anormale en raison d'un accident ou parce
qu'il est endommagé.
•Des routes constamment vallonnées
•Conduite sur des routes en mauvais état ou sur des routes non goudronnées.
•La distance entre votre véhicule et le véhicule devant vous est extrêmement courte.
•Un véhicule arrive brusquement très près comme pour vous rabattre sur la voie.
En cours de conduite
i-ACTIVSENSE
4-160
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

ATTENTION
Tous les pneus, y compris le pneu de la roue de secours (s'il est fourni) doivent être contrôlés
tous les mois lorsqu'ils sont froids, et être gonflés à la pression de gonflage recommandée
par le fabricant du véhicule sur la plaque d' information du véhicule ou sur l'étiquette de
pressions de gonflage des pneus. (Si le véhicule est équipé de pneus d'une taille différente de
celle indiquée sur la plaque d'information du véhicule ou sur l'étiquette de pressions de
gonflage des pneus, il faut déterminer la pression de
gonflage correcte pour ces pneus.)
Comme caractéristique de sécurité complémentaire, le véhicule a été équipé d'un système
de surveillance de pression des pneus (TPMS) qui allume un voyant de basse pression de
gonflage de pneu lorsqu'au moins un pneu est nettement sous-gonflé. Par conséquent,
lorsque le voyant de basse pression de gonflag e de pneu s'allume, il faut s'arrêter et vérifier
les pneus dès que possible, et les gonfler à la pression correcte. Le fait de conduire sur un
pneu sous-gonflé cause une surchauffe du pneu, ce qui peut causer une défaillance du
pneu. Le sous-gonflage
affecte aussi l'économie de carburant et la longévité de pneus, ainsi
que la maniabilité du véhicule et le freinage.
Bien noter que le TPMS ne vous dispense absolument pas d'effectuer un entretien adéquat
des pneus, et le conducteur a la responsa bilité de maintenir la bonne pression de
gonflage
des pneus, même si le sous-gonflage n'a pas atteint le niveau suffisant pour déclencher
l'éclairage du voyant de basse pression de gonflage de pneu TPMS.
Votre véhicule est également équipé d'un témoin d'anomalie TPMS pour vous alerter
lorsque le système ne fonctionne pas correctement.
Le témoin d'anomalie TPMS est combiné avec le voyant de basse pression de gonflage de
pneu. Lorsque le système détecte une panne, le voyant va clignoter pendant
approximativement une minute puis reste allumé. Cette séquence se répète à chaque
démarrage du véhicule tant que la panne existe. Lorsque le témoin d'anomalie est allumé,
le système ne peut pas détecter ou signaler un faible pression des pneus. Les pannes TPMS
peuvent se produire pour une variété de raisons, y compris l'installation de pneu de
rechange, de pneu alternatifs ou de roues sur le véhicule qui empêchent le fonctionnement
correct du TPMS. Toujours vérifier le voyant de panne TPMS après le remplacement d'un ou
de plusieurs pneus ou roues sur le véhicule pour vous assurer que le remplacement ou les
pneus/roues alternatifs permettent le fonctionnement correct du TPMS.
 Afin d'éviter de fausses indications, le système fait un échantillonnage pendant une
certaine période avant d'indiquer un problème. Ceci fait qu'il n'indiquera pas
instantanément un dégonflage soudain ou une explosion d'un pneu.
En cours de conduite
Système de surveillance de pression des pneus
4-171
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

â–¼Visionnement de l'affichage
Les lignes de guidage qui indiqu
ent la largeur du véhicule (jaunes) apparaissent sur l'écran à
titre de référence pour indiquer la largeur approximative du vé hicule en comparaison de la
largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage p our garer le véhicule dans un espace de stationnement ou un
garage.
b
a
a) Lignes de guidage de largeur du véhicule (jaunes) Ces lignes de guidage servent de référence pour indiquer la lar geur approximative du
véhicule.
b) Lignes de guidage de distance. Ces lignes de guidage indiquent la distance approximative jusqu 'à un point mesuré à
partir de l'arrière du véhicule ( à partir de l'extrémité du pare-chocs).
•Les lignes rouges et jaunes indiquent des points situés à envir on 50 cm (19 po.) pour la
ligne rouge et 100 cm (39,3 po.) pour les lignes jaunes depuis le pare-chocs arrière (au
point central de chacune des lignes).
AT T E N T I O N
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées avec la
rotation du volant par le conducteur. Faire toujou rs bien attention, et vérifier la zone située à
l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on recule.
▼ Utilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arri
ère du véhicule, varie selon les
conditions de la circulation, de la route et du véhicule. La qu antité de braquage et la
synchronisation varie aussi sel on ces conditions; il faut donc vérifier les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces
conditions.
Avant d'utiliser l'écran de rétrovision, lire attentivement les précautions ci-dessus.
En cours de conduite
Écran de rétrovision
4-178
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

REMARQUE
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de
stationnement de rétrovision sont des images inversées (images en miroir).
1. Placer le levier sélecteur en marche arrière (R) pour basculer sur l'écran de rétrovision.
2. Tout en vérifiant les conditions environnantes, faire reculer le véhicule.

(État de l'affichage) (État du véhicule)
3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à
reculer lentement de manière que les distances entre les lignes de largeur du véhicule et
les côtés de l'espace de stationnement à gauche et à droite soi ent approximativement
égales.
4. Continuer à régler le volant jusqu'à ce que les lignes de gui dage de largeur du véhicules
soient parallèles aux côtés gauche et droit de l'espace de stat ionnement.
En cours de conduite
Écran de rétrovision
4-179
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dansl'espace de stationnement. Continuer à vérifier la zone environ nant le véhicule, puis
arrêter le véhicule à la meilleure position possible.

(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier sélecteur de la position marche arrière (R) sur une
autre position, l'affichage pré cédent réapparaît sur l'écran.
REMARQUE
•Si l'espace de stationnement comporte des lignes de division, redresser les roues
lorsque les lignes de guidage de largeur du véhicule leur sont bien parallèles.
•Comme il peut y avoir une différence entre l'image affichée, comme indiqué
ci-dessous, et les conditions réelles du stationnement, s'assurer toujours de la sécurité
à l'arrière du véhicule et dans la zone environnante directement avec les yeux.
•Dans l'image de l'espace de stationneme nt (ou du garage) apparaissant à l'écran,
bien que l'extrémité arrière et les lignes de guidage de distance puissent paraître
alignées sur le moniteur, il est possible qu'elles ne le soient pas réellement au sol.
En cours de conduite
Écran de rétrovision
4-180
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

•Lors d'un stationnement dans un espace comportant une ligne de division sur un
seul côté, il est possible que la ligne de division et la ligne de guidage de largeur du
véhicule paraissent alignées sur l'écran, mais qu'elles le ne soient pas réellement
sur le sol.

â–¼ Discordance entre les conditio
ns réelles de la route et l'image affichée
Il existe quelques discordances entre la route réelle et la route affichée. De tels écarts dans la
perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes
qui peuvent causer une discordance dans la perception de la distance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affiché à l' écran apparaît plus loin qu'il ne
l'est en réalité.
Discordance
Objet
En cours de conduite
Écran de rétrovision
4-181
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Notification de problème dans le système
Si l'un des problèmes indiqués dans ce tableau survient, le conducteur en est informé selon
le type de système, comme indiqué.
Indicateur de détection
Solution
Avec capteur avant etcapteur de coin avant Sans capteur avant et
capteur de coin avant
Déconnexion
Cela pourrait indiquer une anomalie du sys-
tème. Faire inspecter le véhicule chez un
concessionnaire agr
éé Mazda dès que pos-
sible.
Anomalie de fonc-
tionnement du sys- tème
Cela pourrait indiquer une anomalie du sys-
tème. Faire inspecter le véhicule chez un
concessionnaire agr éé Mazda dès que pos-
sible.
Givre/Saleté
De la matière étrangère peut se trouver sur la
zone du capteur correspondant à l'indication
de détection d'obstacle affichée. Si le systè-
me n'est pas rétabli, faire inspecter le véhicu-
le par un concessionnaire agréé Mazda.
En cours de conduite
Système de capteur s de stationnement
4-190
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
