MAZDA MODEL MAZDASPEED 3 2007 Manuel du propriétaire (in French)

Black plate (211,1)
Type manuelí
Sélecteur d'admission d'air
Interrupteur de climatiseur
Sélecteur de mode
Cadran de commande de température
Cadran de commande de ventilateur
Certains modèles.
q
Touches de commande
Cadran de commande de température
Froid Chaud
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
0― Ventilateur hors tension
1 ― Petite vitesse
2 ― Vitesse moyenne basse
3 ― Vitesse moyenne rapide
4 ― Grande vitesse
Confort intérieur
Système de commande de température
6-7íCertains modèles.
Mazda3_8V65-EC-06F_Edition3 Page211
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (212,1)
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
6-5).
REMARQUE
lS'il est nécessaire d'ajuster
légèrement le débit d'air, placer le
sélecteur de mode à
.
lPar exemple, lorsque le sélecteur de
mode est à la position
entre les
positions
et, le débit d'air des
bouches d'aération du plancher est
moindre qu'à la position
.
Interrupteur de climatiseurí
Appuyer sur l'interrupteur de climatiseur
pour mettre le climatiseur sous tension. Le
témoin s'allume sur l'interrupteur lorsque
le cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension.
REMARQUE
Le climatiseur peut ne pas fonctionner
si la température extérieure est près de
0 °C (32 °F).
Sélecteur d'admission d'air
Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.
Appuyer sur l'interrupteur
pour
alterner entre les modes de sélection d'air
provenant de l'extérieur/air recyclé.
Il est recommandé de laisser le sélecteur,
dans les conditions normales, au mode de
l'air provenant de l'extérieur.
Mode de l'air extérieur (témoin éteint)
L'air provenant de l'extérieur entre dans le
véhicule. Utiliser ce mode pour l'aération
normale et le chauffage.
Mode de l'air recyclé (témoin allumé)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. L'air de l'habitacle est
recyclé.
Ce mode peut être utilisé lorsque l'on
roule sur des routes poussiéreuses ou dans
d'autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l'habitacle.
6-8
Confort intérieur
íCertains modèles.
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page212
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (213,1)
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser le mode de recyclage de l'air:
Il est dangereux d'utiliser le mode de
recyclage d'air par temps froid ou
pluvieux car ceci aura pour effet
d'embuer les vitres de l'habitacle. Cela
risque de diminuer la visibilité, ce qui
peut causer un accident grave.
qChauffage
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position d'air
chaud.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
REMARQUE
lSi le pare-brise s'embue facilement,
mettre le sélecteur de mode sur la
position
.
lSi de l'air plus frais est désiré au
niveau du visage, mettre le sélecteur
de mode sur la position
et régler
le cadran de commande de
température à la position la plus
confortable.
lL'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
lEn position,ou,la
climatisation est automatiquement
mise en marche (toutefois, le témoin
ne s'allume pas) et le mode de l'air de
l'extérieur est automatiquement
sélectionné pour désembuer le pare-
brise.
En position
ou, le mode de
l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
qRafraîchissement (avec climatiseur)
1. Mettre le sélecteur de mode sur la position
.
2. Régler le cadran de commande de température sur la position de
rafraîchissement.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en appuyant sur l'interrupteur du
climatiseur.
Confort intérieur
Système de commande de température
6-9
Mazda3_8V65-EC-06F_Edition3 Page213
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (214,1)
5. Régler le cadran de commande duventilateur et le cadran de commande
de température afin d'obtenir un
rafraîchissement agréable et constant.
ATTENTION
Lorsque l'on utilise le climatiseur en
montant de longues pentes ou dans un
trafic dense, consulter fréquemment
l'indication de la jauge de température
du moteur (page 5-40).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension (page 7-14).
REMARQUE
lLorsque l'on désire un
rafraîchissement maximal, régler le
cadran de commande de température
sur la position maximale d'air froid et
régler le sélecteur d'admission d'air
en mode de recyclage d'air, puis
régler le cadran de commande de
ventilateur sur la position 4.
lSi de l'air plus chaud est désiré au
niveau du plancher, mettre le
sélecteur de mode sur la position
et régler le cadran de commande de
température à la position la plus
confortable.
lL'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
qVentilation
1. Mettre le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Mettre le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position désirée.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
PRUDENCE
Ne pas désembuer le pare-brise en
utilisant la positionavec la
commande de température réglée à la
position froid:
Il est dangereux d'utiliser la position
avec la commande de température
réglée à la position froid car ceci aura
pour effet d'embuer l'extérieur du
pare-brise. Cela risque de diminuer la
visibilité, ce qui peut causer un
accident grave. Régler la commande
de température à chaud ou tiède
lorsque la position de dégivrage
est utilisée.
6-10
Confort intérieur
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page214
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (215,1)
REMARQUE
lSi l'on désire obtenir un dégivrage
maximal, mettre le cadran de
commande de température sur la
position maximale d'air chaud, et
mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud
au niveau du plancher, mettre le
sélecteur de mode sur la position
.
lEn position,ou,la
climatisation est automatiquement
mise en marche (toutefois, le témoin
ne s'allume pas) et le mode de l'air de
l'extérieur est automatiquement
sélectionné pour désembuer le pare-
brise.
En position
ou, le mode de
l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
qDéshumidification (avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Mettre le sélecteur de mode sur la position désirée.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en appuyant sur l'interrupteur du
climatiseur.
REMARQUE
L'une des fonctions du climatiseur est
de déshumidifier l'air et, pour utiliser
cette fonction, la température n'a pas à
être réglée à froid. Par conséquent,
régler le cadran de commande de
température à la position désirée (chaud
ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
Confort intérieur
Système de commande de température
6-11
Mazda3_8V65-EC-06F_Edition3 Page215
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (216,1)
Type entièrement automatiqueí
Les informations sur la commande de température sont affichées sur l'affichage
d'information.
Touche de la température
ambiante (AMB)
Interrupteur de
dégivrage du pare-brise
Cadran de commande de ventilateur Cadran de commande de température
Sélecteur de mode
Touche OFF Touche AUTO
Interrupteur de climatiseur Sélecteur d'admission d'air
qTouches de commande
Touche AUTO
En appuyant sur la touche AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'air
lQuantité de débit d'air
lSélection du mode de débit d'air
lSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseur
6-12
Confort intérieur
íCertains modèles.
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page216
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (217,1)

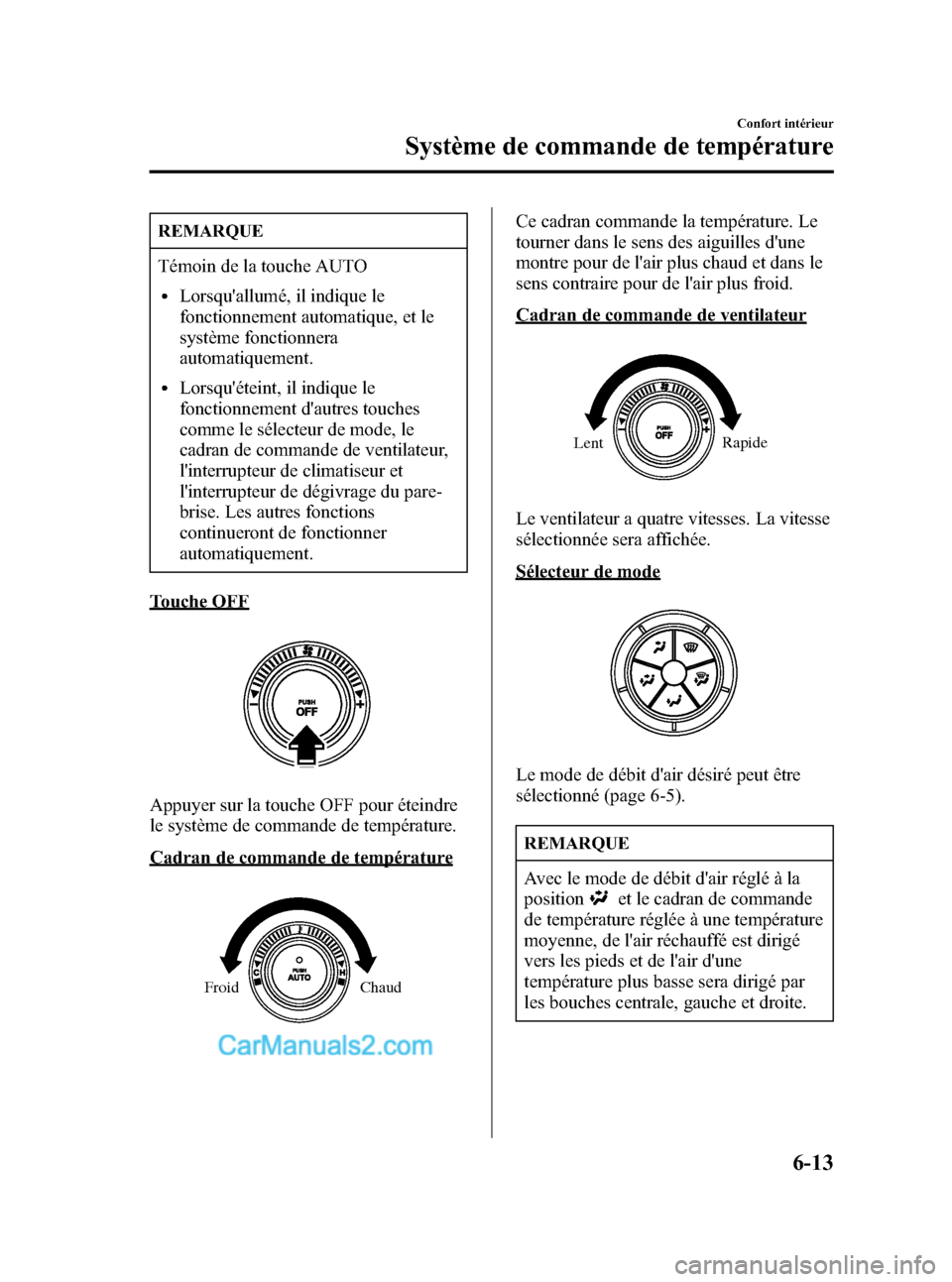

REMARQUE
Témoin de la touche AUTO
lLorsqu'allumé, il indique le
fonctionnement automatique, et le
système fonctionnera
automatiquement.
lLorsqu'éteint, il indique le
fonctionnement d'autres touches
comme le sélecteur de mode, le
cadran de commande de ventilateur,
l'interrupteur de climatiseur et
l'interrupteur de dégivrage du pare-
brise. Les autres fonctions
continueront de fonctionner
automatiquement.
Touche OFF
Appuyer sur la touche OFF pour éteindre
le système de commande de température.
Cadran de commande de température
FroidChaud
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
Cadran de commande de ventilateur
LentRapide
Le ventilateur a quatre vitesses. La vitesse
sélectionnée sera affichée.
Sélecteur de mode
Le mode de débit d'air désiré peut être
sélectionné (page 6-5).
REMARQUE
Avec le mode de débit d'air réglé à la
position
et le cadran de commande
de température réglée à une température
moyenne, de l'air réchauffé est dirigé
vers les pieds et de l'air d'une
température plus basse sera dirigé par
les bouches centrale, gauche et droite.
Confort intérieur
Système de commande de température
6-13
Mazda3_8V65-EC-06F_Edition3 Page217
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (218,1)
Interrupteur de climatiseur
Avec le mode AUTO sélectionné ou le
ventilateur en marche, appuyer sur
l'interrupteur de climatiseur pour
commuter en/hors fonction le mode de
climatiseur (fonctions de refroidissement/
déshumidification).
REMARQUE
Le climatiseur peut ne pas fonctionner
si la température extérieure est près de
0 °C (32 °F). (Le témoin demeure
allumé même lorsque le système est
éteint.)
Sélecteur d'admission d'air
La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.Position de recyclage d'air(avec témoin
s'allume)
Utiliser cette position lors de la conduite
dans un tunnel, lorsque le trafic est dense
(niveau de gaz d'échappement élevé) ou
pour obtenir un refroidissement rapide.
Position d'air provenant de l'extérieur
(avec témoin éteint)
Utiliser cette position dans les conditions
normales et pour le désembuage.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser la position:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car
ceci aura pour effet d'embuer les vitres
de l'habitacle. Cela risque de diminuer
la visibilité, ce qui peut causer un
accident grave.
Touche de la température ambiante
(AMB)
Appuyer sur la touche AMB pour afficher
la température ambiante.
6-14
Confort intérieur
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page218
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (219,1)
REMARQUE
lLa température ambiante affichée
peut différer de la température
ambiante actuelle suivant
l'environnement du véhicule et les
conditions du véhicule.
lAppuyer sur la touche AMB de
nouveau pour commuter l'affichage
de la température ambiante à la
température de réglage du
climatiseur.
Interrupteur de dégivrage du pare-
brise
Appuyer sur l'interrupteur pour dégivrer le
pare-brise et les vitres des portières avant.
qFonctionnement du climatiseur
automatique
1. Appuyer sur la touche AUTO. Les
sélections du mode de débit d'air, du
sélecteur d'admission d'air et de la
quantité de débit d'air seront
commandées automatiquement.
2. Utiliser le cadran de commande detempérature pour sélectionner la
température désirée.
Froid Chaud
Appuyer sur la touche OFF pour arrêter le
système.
REMARQUE
lRégler à la température froide ou
chaude maximale ne fournira pas la
température désirée plus rapidement.
lLors de la sélection du chauffage, le
système restreindra le débit d'air
jusqu'à ce qu'il soit réchauffé afin
d'empêcher un air froid de souffler à
travers les bouches d'aération.
Confort intérieur
Système de commande de température
6-15
Mazda3_8V65-EC-06F_Edition3 Page219
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (220,1)
qDégivrage et désembuage du
pare-brise
Appuyer sur l'interrupteur de dégivrage du
pare-brise.
A cette position, la position
est
automatiquement sélectionnée, et le
climatiseur est automatiquement mis en
fonction. Le climatiseur dirigera de l'air
déshumidifié vers le pare-brise et les
vitres latérales (page 6-5). Le débit d'air
augmentera.
PRUDENCE
Régler la commande de température à
la position chaud ou tiède lorsqu'on
effectue le désembuage (position):
Il est dangereux d'utiliser la position
avec la commande de température
réglée à la position froid car ceci aura
pour effet d'embuer l'extérieur du
pare-brise. Cela risque de diminuer la
visibilité, ce qui peut causer un
accident grave.
REMARQUE
Utiliser le cadran de commande de
température pour augmenter la
température du débit d'air et dégivrer le
pare-brise plus rapidement.
q Capteur de température et
d'ensoleillement
La fonction de climatiseur de type
entièrement automatique mesure les
températures intérieure et extérieure, et
l'ensoleillement. Elle règle ensuite la
température de l'habitacle.
ATTENTION
N'obstruer aucun des capteurs, sinon le
climatiseur automatique ne
fonctionnera pas correctement.
Capteur d'ensoleillement
6-16
Confort intérieur
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page220
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F
