Pour fixer le cric
1. Insérer le boulon à oreilles dans le cric
en orientant la vis du cric vers le haut,
et tourner le boulon à oreilles dans le
sens des aiguilles d'une montre pour le
serrer provisoirement.
2. Tourner la vis du cric dans le sens
indiqué sur l'illustration.
Boulon à oreillesVis de cric
3. Tourner le boulon à oreilles bien à fond
pour fixer le cric.
REMARQUE
Si le cric n'est pas complètement fixé, il
risquerait de cliqueter pendant la conduite.
Veiller à ce que la vis du cric soit suffisamment
serrée.
Entretien
lGarder le cric propre.lS'assurer que les pièces mobiles sont
propres et exemptes de rouille.
lS'assurer que le filetage de la vis est
correctement lubrifié.
qRoue de secours
Ce véhicule Mazda est équipé d'une roue
de secours à usage temporaire.
La roue de secours à usage temporaire est
plus légère qu'une roue conventionnelle,
elle est conçue pour être utilisée de TRES
courtes périodes. Ne JAMAIS utiliser la
roue de secours sur de longs trajets ou
pendant longtemps.
PRUDENCE
Ne pas installer la roue de secours
temporaire sur les roues avant (roues
motrices):
Il est dangereux de conduire avec une
roue de secours temporaire sur l'une
des roues motrices avant. La
maniabilité en sera affectée. Vous
pouvez perdre le contrôle du véhicule,
tout particulièrement sur glace ou
neige, et avoir un accident. Changer
une roue conventionnelle de l'essieu
avant et installer la roue de secours
temporaire sur l'essieu arrière.
7-6
En cas d'urgence
Pneu à plat
Page 492 of 669

ATTENTION
ØL'utilisation d'une roue de secours
à usage temporaire peut diminuer
la stabilité de conduite en
comparaison de celle d'une roue
conventionnelle. Conduire
prudemment.
ØPour éviter d'endommager la roue
de secours à usage temporaire ou
le véhicule, respecter les
précautions suivantes:
ØNe pas dépasser 80 km/h (50
mi/h).
ØNe pas passer sur des obstacles.
Ne pas passer dans un lave-
auto automatique. Le diamètre
de cette roue étant plus petit
que celui d'une roue
conventionnelle la garde au sol
est réduite de 10 mm (0,4 po.)
environ.
ØNe pas utiliser de chaîne sur
cette roue, car elle ne s'ajustera
pas correctement.
ØNe pas utiliser cette roue de
secours à usage temporaire sur
un autre véhicule, elle a été
conçue pour ce véhicule Mazda
exclusivement.
ØN'utiliser qu'une roue de
secours temporaire à la fois sur
le véhicule.
Ø(Avec différentiel autobloquant)
Lorsque la roue de secours à usage
temporaire est utilisée sur l'essieu
avant, la remplacer par une roue
conventionnelle aussitôt que
possible. La différence de taille
entre cette roue et la roue
conventionnelle causera un
mauvais fonctionnement du
différentiel autobloquant.REMARQUE
(Avec système de surveillance de pression des
pneus)
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée (page 5-36).
Pour retirer la roue de secours
4 portes
1. Retirer le tapis du coffre.
2. Tourner le boulon de fixation de la
roue de secours dans le sens contraire
des aiguilles d'une montre, à l'aide de la
clé à écrou de roue.
5 portes
1. Retirer le tapis du coffre.
En cas d'urgence
Pneu à plat
7-7
Page 493 of 669

2. Sur les véhicules équipés d'un haut-
parleur de basses, débrancher le
connecteur.
Connecteur
REMARQUE
Il peut être nécessaire d'appliquer de la force
pour débrancher le connecteur. S'assurer
d'appuyer fermement sur la languette.
3. Sur les véhicules équipés d'un haut-
parleur de basses, desserrer le boulon
de fixation et retirer le haut-parleur de
basses et la roue de secours.
Sur les véhicules non équipés d'un haut-
parleur de basses, desserrer le boulon de
fixation de la roue et retirer la roue de
secours.
Pour fixer la roue de secours
Installer dans l'ordre inverse du retrait.
Fixer la roue de secours à l'aide du boulon
de fixation et la fixation de roue à sa
position correcte comme illustré.
REMARQUE
(5 portes)
Lorsqu'on range une roue conventionnelle
dans un véhicule équipé d'un haut-parleur de
basses, il n'est pas possible de brancher le
connecteur sur la plaque du coffre.
Sans haut-parleur de basses
Fixation de roueBoulon de fixation de la roue
7-8
En cas d'urgence
Pneu à plat
Page 494 of 669

Avec haut-parleur de basses
Haut-parleur
de basses
Boulon de fixation
de la roue
Changement de roue
REMARQUE
Si les symptômes suivants sont ressentis
pendant la conduite, cela peut indiquer un
pneu crevé.
lLa direction devient lourde.lLe véhicule se met à vibrer excessivement.lLe véhicule tire d'un côté.
Si l'on a un pneu crevé, conduire le
véhicule lentement jusqu'à un endroit de
niveau, aussi éloigné que possible du
trafic, pour changer la roue.
S'arrêter sur l'accotement ou sur une route
où il y a du trafic est dangereux.
PRUDENCE
Bien vous assurer de suivre les
directives pour changer un pneu:
Le changement de roue est
dangereux. Le véhicule peut glisser
du cric et causer des blessures.
Personne ne doit placer une partie du
corps sous un véhicule qui est
soutenu par un vérin.
Ne jamais laisser quelqu'un dans un
véhicule supporté par le cric:
Le fait de permettre à quelqu'un de
rester dans un véhicule supporté par
le cric est dangereux. L'occupant peut
faire tomber le véhicule causant de
graves blessures.
En cas d'urgence
Pneu à plat
7-9
Page 495 of 669

ATTENTION
(Avec système de surveillance de
pression des pneus)
Les jantes montées sur ce véhicule
Mazda sont spécialement conçues
pour l'installation de capteurs de
pression des pneus. Ne pas utiliser
des jantes non d'origine, car il peut
ne pas être possible d'y installer les
capteurs de pression des pneus.
REMARQUE
lS'assurer que le cric soit bien lubrifié avant
de l'utiliser.
(Avec système de surveillance de pression des
pneus)
lS'assurer d'enregistrer le signal de code
d'identification des capteurs de pression
des pneus lorsque les pneus ou les jantes
sont changés (page 5-38).
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic et appliquer fermement le frein
de stationnement.
2. Passer en plage P dans le cas d'une
boîte de vitesses automatique; ou
engager la marche arrière (R) ou 1 dans
le cas d'une boîte de vitesses manuelle,
et arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du
véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Sortir le cric, la trousse à outils et la
roue de secours (page 7-3).6. Bloquer la roue diagonalement opposée
à la roue à changer. Pour bloquer une
roue, placer des cales à l'avant et à
l'arrière de la roue.
REMARQUE
Pour caler une roue, utiliser une pierre ou un
morceau de bois assez grand si possible pour
bloquer la roue.
qRetrait d'un pneu à plat
1. Si le véhicule est équipé d'un
enjoliveur de roue, le retirer l'enjoliveur
de roue à l'aide de l'extrémité en biseau
de la clé à écrou.
REMARQUE
Introduire fermement l'extrémité en biseau de
la clé à écrou, entre la roue et l'enjoliveur
sinon le retrait sera difficile.
7-10
En cas d'urgence
Pneu à plat
Page 496 of 669

ATTENTION
Il y a un repère de tige de soupape à
l'intérieur de l'enjoliveur. Lors de
l'installation de l'enjoliveur, aligner
cette marque avec la tige de soupape
du pneu.
Ils risquent de s'endommager si
l'enjoliveur n'est pas correctement
aligné lors de l'installation.
2. Desserrer chaque écrou de roue en les
tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.
3. Ne jamais placer le cric au sol.4. Tourner la vis du cric dans le sens
indiqué sur la figure et ajuster la tête du
cric pour soit proche de la position de
levage.
Tête du cric
5. Insérer le cric sous la position de
levage la plus proche de la roue à
changer et insérer la tête du cric
directement dans le point de levage.
Position de levage
En cas d'urgence
Pneu à plat
7-11
Page 497 of 669

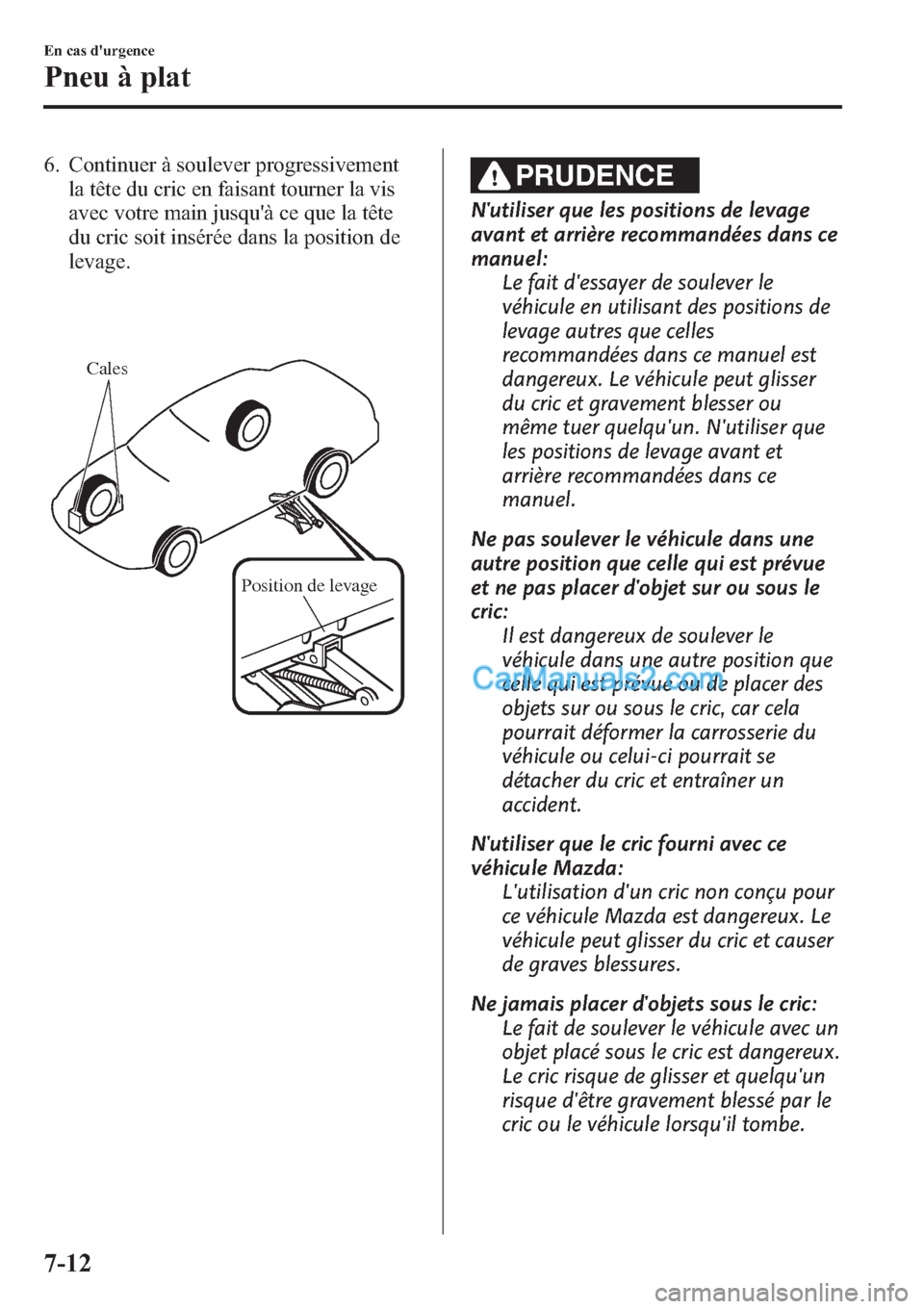

6. Continuer à soulever progressivement
la tête du cric en faisant tourner la vis
avec votre main jusqu'à ce que la tête
du cric soit insérée dans la position de
levage.
Position de levage Cales
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel:
Le fait d'essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser
du cric et gravement blesser ou
même tuer quelqu'un. N'utiliser que
les positions de levage avant et
arrière recommandées dans ce
manuel.
Ne pas soulever le véhicule dans une
autre position que celle qui est prévue
et ne pas placer d'objet sur ou sous le
cric:
Il est dangereux de soulever le
véhicule dans une autre position que
celle qui est prévue ou de placer des
objets sur ou sous le cric, car cela
pourrait déformer la carrosserie du
véhicule ou celui-ci pourrait se
détacher du cric et entraîner un
accident.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour
ce véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer
de graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
7-12
En cas d'urgence
Pneu à plat
Page 498 of 669

REMARQUE
S'il est difficile de mettre le cric en place parce
que la hauteur du véhicule a diminué en raison
d'une crevaison par exemple, insérer le cric
depuis le milieu du véhicule et le faire glisser
jusqu'au point destiné au soulèvement au cric.
7. Introduire la manivelle de cric dans le
cric.
8. Tourner la manivelle du cric dans le
sens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.
PRUDENCE
Ne pas soulever le véhicule au-dessus
de la hauteur nécessaire:
Il est dangereux de soulever le
véhicule au-dessus de la hauteur
nécessaire, car cela pourrait
déstabiliser le véhicule et entraîner
un accident.
Ne pas démarrer le moteur ou secouer
le véhicule lorsqu'on le soulève:
Il est dangereux de démarrer le
moteur ou de secouer le véhicule, car
cela pourrait détacher le véhicule du
cric et entraîner un accident.
Ne jamais s'aventurer en dessous du
véhicule lorsqu'on le soulève:
Il est dangereux de s'aventurer sous
le véhicule lorsqu'on le soulève, car
cela pourrait entraîner des blessures
graves, voire mortelles si le véhicule
se détachait du cric.
9. Retirer les écrous de roue en les
tournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue.
En cas d'urgence
Pneu à plat
7-13
Page 499 of 669

qEcrou de roue antivolí
Si le véhicule est équipé d'écrous de roue
antivol optionnels, un d'eux est monté sur
chaque roue et une clé spéciale doit être
utilisée pour les retirer. Cette clé fixée à la
clé à écrou de roue est rangée avec la roue
de secours. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Clé spéciale
Ecrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé de l'écrou de roue
antivol.
2. Placer la clé sur l'écrou, et la maintenir
bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écrou
1. Placer la clé sur l'écrou, et la maintenir
bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé
spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
qInstallation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne
pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et
des écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
7-14
En cas d'urgence
íCertains modèles.
Pneu à plat
Page 500 of 669

2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté
en biseau vers l'intérieur; les serrer à la
main.
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s'endommager s'ils sont trop serrés.4. Tourner la manivelle de cric dans le
sens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 88―118 (9―12, 65―87)
En cas d'urgence
Pneu à plat
7-15
