MAZDA MODEL MX-5 2006 Manuel du propriétaire (in French)

Black plate (401,1)
qNuméro du moteur
Avant
Numéro d'identification
10-3
MX-5_8U36-EC-05F_Edition2 Page401
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (402,1)
Spécifications
qMoteur
Dénomination Spécification
Type Double Act 16 soupapes 4 cylindres en ligne
Alésage et course 87,5 × 83,1 mm (3,44 × 3,27 po.)
Cylindrée 1.999 ml (1.999 cm
3, 122,0 cu po.)
Rapport de compression 10,8
qSystème électrique de la batterie
Dénomination Modèle
Batterie 12V-36AH/5HR
Alternateur 12 V - 100 A
Démarreur 12 V - 1,4 kW
Numéro des bougies L3G2 18 110
*1, L3Y1 18 110
Ecartement des électrodes de
bougies1,25―1,35 mm (0,050―0,053 po.)
*1 à l'usine
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela
risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et
platine.
qQualité des lubrifiants
Type de lubrifiant et classification
Huile moteur Se référer aux indices de viscosité SAE recommandés à la page 8-15.
Huile de boîte de vitesses manuelleToute températureAPI Service GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10°C
(50°F)API Service GL-4 ou GL-5
SAE 80W-90
Liquide de boîte de vitesses
automatiqueATF M-V
Liquide de direction assistée ATF M-III ou l'équivalent (ex. Dexron® II)
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
Huile de différentiel arrièreAPI Service GL-5
SAE 90
10-4
Spécifications
MX-5_8U36-EC-05F_Edition2 Page402
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (403,1)
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteurAvec remplacement du
filtre à huile4,3 litres (4,5 US qt, 3,7 Imp qt)
Sans remplacement du
filtre à huile3,9 litres (4,1 US qt, 3,4 Imp qt)
Liquide de refroidissement 7,5 litres (7,9 US qt, 6,5 Imp qt)
Huile de boîte de vitesses
manuelleBoîte de vitesses 5
vitesses2,0 litres (2,10 US qt, 1,7 Imp qt)
Boîte de vitesses 6
vitesses2,1 litres (2,2 US qt, 1,8 Imp qt)
Liquide de boîte de vitesses automatique 7,4 litres (7,8 US qt, 6,5 Imp qt)
Huile de différentiel arrière 0,7 litre (0,7 US qt, 0,6 Imp qt)
Réservoir de carburant 48 litres (12 US gal, 10 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide de la jauge ou des repères de niveau sur les réservoirs.
qDimensions
Dénomination Modèle
Longueur hors tout 4.425 mm (174,2 po.), 4.430 mm*(174,4 po.)
Largeur hors tout 1.770 mm (69,7 po.)
Hauteur hors tout 1.340 mm (52,8 po.)
Voie avant 1.500 mm (59,1 po.)
Voie arrière 1.505 mm (59,3 po.)
Empattement 2.700 mm (106,3 po.)
* Avec support de plaque d'immatriculation
qPoids
Dénomination Poids
PNBV (Poids nominal brut du véhicule) 1.396 kg (3.078 lb)
PNBE (Poids nominal brut sur l'essieu)Avant 714 kg (1.574 lb)
Arrière 682 kg (1.504 lb)
qClimatiseur
Gaz conforme à la norme SAE
J639Charge maximale de fonctionnement
HFC134a (R-134a) 0,45 kg (15,87 onces)
Spécifications
10-5
MX-5_8U36-EC-05F_Edition2 Page403
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (404,1)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance
en wattECE R (SAE)
PharesFeux de route 65 H9 (H9)
Feux de croisementHalogène 55 H7 (H7)
A décharge en
xénon35 D2S (D2S)
Clignotants avant 21 WY21W (12W21W)
Feux de stationnement 5 W5W (4CP)
Antibrouillards
í55 H11 (―)
Feux de position latéraux 5―(―)
Feu de freinage auxiliaire
*11―(―)
Clignotants arrière 21 WY21W (12W21W)
Feux de freinage/Feux arrière (Feux de position arrière) 21/5 W21/5W (#7443)
Feux de recul 21 W21W (#7440)
Feux de plaque d'immatriculation 5 W5W (4CP)
*1 Le remplacement de l'ampoule n'est pas possible car elle est intégrée à l'unité. Remplacer l'unité.
Eclairage de l'habitacle
Ampoule Puissance en watt
Eclairage au pavillon 10
Eclairage de coffre 8
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du
véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du
même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage. Se référer à Pression de gonflage des pneus (page 8-33).
Roue de secours standard
Taille de pneu Pression de gonflage
205/50R16 87V 200 kPa (29 psi)
205/45R17 84W 200 kPa (29 psi)
10-6íCertains modèles.
Spécifications
MX-5_8U36-EC-05F_Edition2 Page404
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (405,1)
qFusibles
Se référer au tableau des fusibles à la page 8-46.
Spécifications
10-7
MX-5_8U36-EC-05F_Edition2 Page405
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (406,1)
10-8
MX-5_8U36-EC-05F_Edition2 Page406
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (407,1)

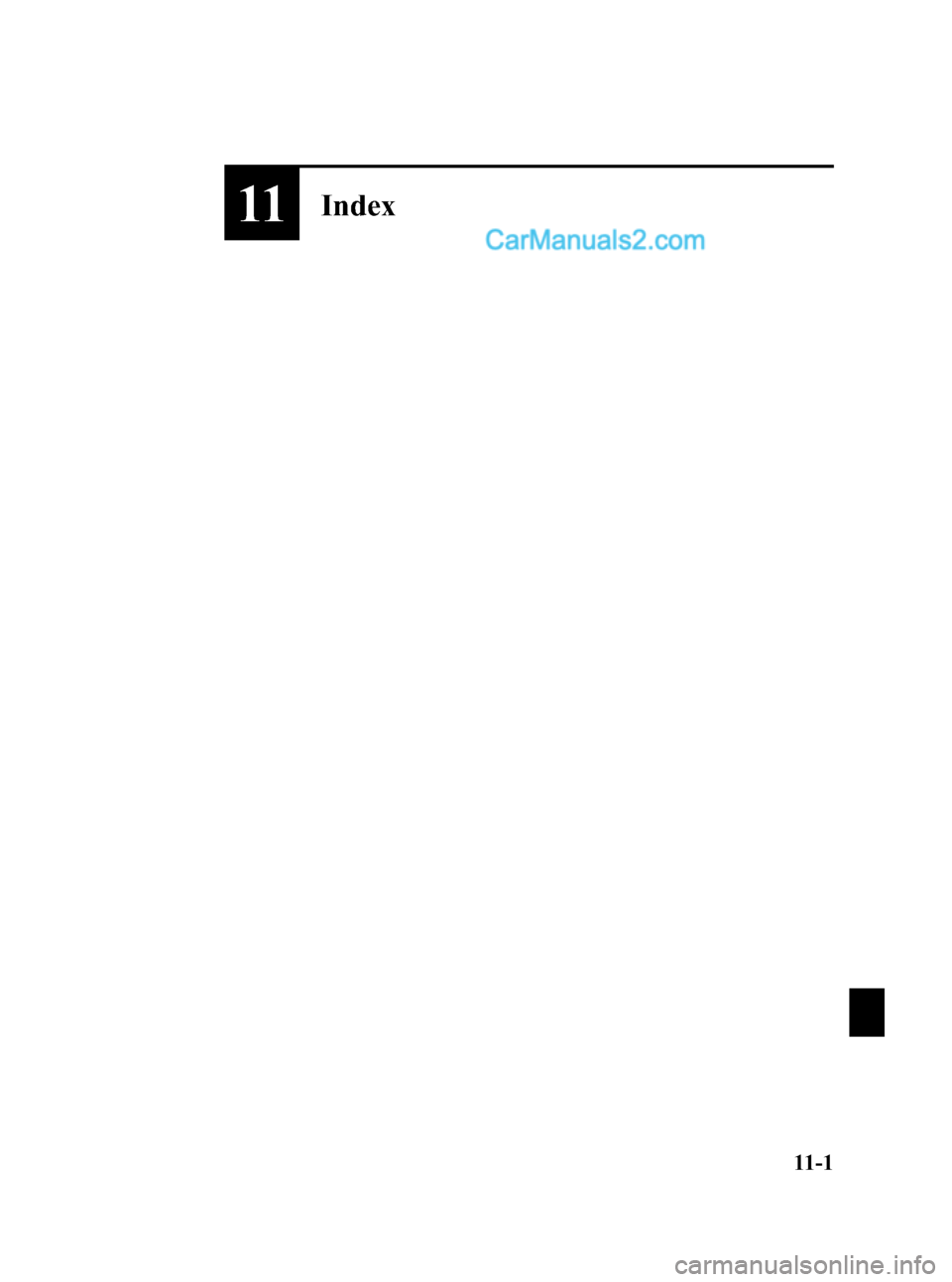

11Index
11-1
MX-5_8U36-EC-05F_Edition2 Page407
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (408,1)
A
Ampoules
Remplacement ............................ 8-38
Spécifications ............................. 10-6
Antenne ............................................. 6-10
Antibrouillards .................................. 5-59
Assistance à la clientèle ...................... 9-2
Attelage d'une remorque ................... 4-14
Avant de démarrer le moteur ............... 4-7
Avant d'entrer dans le véhicule .... 4-7
De l'intérieur du véhicule ............. 4-7
Avertisseur ........................................ 5-63
Avertisseurs sonores
Avertisseur sonore de ceinture de
sécurité ....................................... 5-56
Avertisseur sonore de surveillance de
pression des pneus ..................... 5-56
Rappel de clé au contact ............. 5-56
Rappel des feux allumés ............ 5-56
B
Batterie
Démarrage d'urgence .................. 7-22
Entretien ..................................... 8-30
Spécifications ............................. 10-4
Boîte à gants ............................ 6-46, 6-47
Boîte de vitesses automatique
Conseils concernant la
conduite ...................................... 5-20
Mode de sélection manuelle des
rapports ...................................... 5-15
Plages de la boîte de vitesses ..... 5-13
Système de verrouillage de levier
sélecteur ..................................... 5-15
Boîte de vitesses manuelle ................ 5-11
Recommandations concernant le
passage des vitesses ................... 5-12
C
Capote ............................................... 3-42
Carburant
Contenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-40
Trappe de remplissage et bouchon de
réservoir ..................................... 3-38
Ceintures de sécurité
Blocage automatique .................... 2-7
Blocage d'urgence ........................ 2-7
Etiquette de précautions ............. 2-10
Femmes enceintes ........................ 2-7
Précautions concernant les ceintures
de sécurité .................................... 2-5
Prétension et de limitation de
charge ......................................... 2-10
Rallonge ..................................... 2-13
Rappel de bouclage des ceintures de
sécurité ....................................... 2-14
Type à 3 points ............................. 2-8
voyant/bip .................................. 2-14
Changement de file ........................... 5-59
Clé avancée ......................................... 3-2
Clé auxiliaire .............................. 3-17
Entretien ....................................... 3-6
Entretien de la clé avancée ........... 3-5
Fonction de suspension de clé
avancée ....................................... 3-18
Fonction de télécommande ........ 3-15
Ouverture du couvercle de coffre avec
l'interrupteur de commande ........ 3-10
Plage de fonctionnement .............. 3-7
Verrouillage, déverrouillage à l'aide
de l'interrupteur de commande ..... 3-8
Clignotant
Feux de détresse ......................... 5-63
Phares ......................................... 5-57
Clignotants ........................................ 5-59
11-2
Index
MX-5_8U36-EC-05F_Edition2 Page408
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (409,1)
C
Combiné d'instruments ..................... 5-37
Commande d'éclairage ...................... 5-57
Commande dynamique de stabilité
(DSC) ................................................ 5-27
Interrupteur DSC OFF ................ 5-29
Témoin DSC OFF ...................... 5-28
Témoin TCS/DSC ...................... 5-28
Compartiments de rangement ........... 6-46
Boîte à gants ............................... 6-46
Boîte de rangement arrière ......... 6-47
Boîte sur le côté du siège ........... 6-47
Filet ............................................ 6-47
Compte-tours .................................... 5-39
Compteur de vitesse .......................... 5-38
Compteur journalier .......................... 5-38
Compteur totalisateur et compteur
journalier ........................................... 5-38
Conduite dans des conditions
dangereuses ......................................... 4-9
Conduite dans l'eau ........................... 4-13
Conduite hivernale ............................ 4-11
Conseils concernant la conduite .......... 4-8
Boîte de vitesses automatique .... 5-20
Conduite dans des conditions
dangereuses .................................. 4-9
Conduite dans l'eau .................... 4-13
Conduite hivernale ..................... 4-11
Période de rodage ......................... 4-8
Pour désembourber le véhicule... 4-10
Suggestions pour rouler plus
économiquement .......................... 4-8
Contact
Interrupteur ................................... 5-2
Contenances ...................................... 10-5
Convertisseur catalytique .................... 4-4
Coupe-vent ........................................ 6-49
Couvercle du coffre .......................... 3-33
D
Dégivreur
Lunette arrière ............................ 5-62
Dégivreur de lunette arrière .............. 5-62
Démarrage avec batterie de
secours .............................................. 7-23
Démarrage du moteur .......................... 5-4
Démarrage d'urgence ........................ 7-22
Démarrage avec batterie de
secours ....................................... 7-23
Démarrage en poussant .............. 7-27
Moteur noyé ............................... 7-22
Démarrage en poussant ..................... 7-27
Déverrouillage du capot .................... 3-40
Dimensions ....................................... 10-5
Direction assistée .............................. 5-21
Liquide ....................................... 8-24
Dispositifs de sécurité pour enfants
Dispositifs de sécurité pour
enfants ........................................ 2-26
Précautions concernant les dispositifs
de sécurité pour enfants .............. 2-17
E
Eclairage de coffre ............................ 6-44
Eclairage du tableau de bord ............. 5-41
Eclairages au pavillon ....................... 6-44
Eclairages intérieurs .......................... 6-44
Endommagement de la peinture ........ 8-52
Entretien
Introduction .................................. 8-2
Périodicité de l'entretien réalisable par
le propriétaire ............................. 8-11
Périodique .................................... 8-3
Précautions concernant l'entretien
réalisable par le propriétaire ....... 8-12
Entretien de l'habitacle ...................... 8-60
Entretien extérieur ............................. 8-54
Index
11-3
MX-5_8U36-EC-05F_Edition2 Page409
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F

Black plate (410,1)
E
Essuie-glace de pare-brise ................. 5-61
Remplacement des balais d'essuie-
glace ........................................... 8-27
Etiquettes d'informations sur le
véhicule ............................................. 10-2
F
Feux de détresse ................................ 5-63
Feux de position diurnes ................... 5-58
Filet ................................................... 6-47
Filtre à air .......................................... 8-26
Frein de stationnement ........................ 5-6
Frein/Embrayage
Liquide ....................................... 8-22
Freins .................................................. 5-5
Frein de stationnement ................. 5-6
Freins ........................................... 5-5
Indicateur d'usure des
plaquettes ................................... 5-10
Système d'antiblocage de frein
(ABS) ........................................... 5-8
Voyant .......................................... 5-7
Fusibles ............................................. 8-46
Description des panneaux .......... 8-49
Remplacement ............................ 8-46
G
Garantie ............................................. 9-10
Gaz d'échappement ............................. 4-6
I
Immatriculation du véhicule à
l'étranger ............................................ 9-14
Immobilisation
Crochet ....................................... 7-29
I
Information sur l'étiquette ................. 10-2
Informations relatives aux pneus ...... 9-19
J
Jauge de température du liquide de
refroidissement du moteur ................. 5-40
L
Lave-glace de pare-brise ................... 5-61
Lève-vitre électrique ......................... 3-37
Liquide de lave-glace ........................ 8-25
Liquide de refroidissement du moteur
Surchauffe .................................. 7-20
Liquides
Classification .............................. 10-4
Entretien réalisable par le
propriétaire ................................. 8-11
Lubrification de la carrosserie ........... 8-26
M
Miroirs de pare-soleil ........................ 6-44
Montre .............................................. 6-26
Moteur
Démarrage .................................... 5-4
Déverrouillage du capot ............. 3-40
Gaz d'échappement ...................... 4-6
Huile .......................................... 8-15
Liquide de refroidissement ......... 8-18
Surchauffe .................................. 7-20
O
Outil .................................................... 7-5
Oxyde de carbone ............................... 4-6
11-4
Index
MX-5_8U36-EC-05F_Edition2 Page410
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F
