MAZDA MODEL MX-5 2015 Instrukcja Obsługi (in Polish)

Liczniki i wskaźniki

Zestaw wskaźników
Przełączniki na kierownicy
1Prędkościomierz.................................................................................................. strona 4-25
2Licznik przebiegu całkowitego, licznik przebiegów okresowych i wybierak licznika
przebiegów okresowych...................................................................................... strona 4-25
3Obrotomierz........................................................................................................ strona 4-26
4Wskaźnik temperatury płynu chłodzącego silnik................................................strona 4-27
5Wskaźnik poziomu paliwa.................................................................................. strona 4-27
6Podświetlenie zestawu wskaźników.................................................................... strona 4-28
7Wskaźnik temperatury zewnętrznej.................................................................... strona 4-29
8Wyświetlacz regulowanego ogranicznika prędkości........................................... strona 4-29
9Wskazanie prędkości samochodu ustawionej w tempomacie............................. strona 4-29
0Komputer pokładowy i Przycisk INFO............................................................... strona 4-30
Podczas jazdy
Zestaw liczników i wskaźników
4-24

tPrędkościomierz
Prędkościomierz pokazuje prędkość
samochodu.
tLicznik przebiegu całkowitego,
licznik przebiegów okresowych i
wybierak licznika przebiegów
okresowych
Wyświetlacz może pokazywać licznik
przebiegu całkowitego, licznik przebiegu
okresowego A lub licznik przebiegu
okresowego B przez kolejne naciskanie
przycisku wyboru. Wybrany tryb zostanie
wyświetlony.
Naciśnij przycisk Naciśnij przycisk
Naciśnij przycisk Licznik
przebiegu
całkowitego
Licznik
przebiegu
okresowego A
Licznik kilome-
trów przebiegu
okresowego B
Przycisk wyboru
UWAGA
Gdy włącznik zapłonu znajduje się
w pozycji ACC lub OFF, licznik
kilometrów przebiegu całkowitego i
licznik kilometrów przebiegu
okresowego nie jest wyświetlany,
jednak naciśnięcie przycisku wyboru
może przypadkowo spowodować
przełączenie liczników kilometrów
przebiegu okresowego lub ich
skasowanie na okres około dziesięciu
minut:
•Po zmianie położenia włącznika
zapłonu w pozycję OFF z pozycji
ON.
•Po otwarciu drzwi kierowcy.
Licznik przebiegu całkowitego
Licznik kilometrów rejestruje całkowity
przebieg samochodu.
Licznik przebiegów okresowych
Ten licznik może wskazywać całkowity
przebieg na dwóch trasach. Jedna trasa jest
wskazywana w liczniku A, a druga w B.

Na przykład, licznik A może zapamiętać
odległość od miejsca rozpoczęcia trasy, a
licznik B odległość od miejsca, w którym
zatankowano paliwo.

Gdy wyświetlony jest licznik A,
naciśnięcie przycisku krótsze niż jedna
sekunda spowoduje zmianę na tryb
licznika B.

Podczas jazdy
Zestaw liczników i wskaźników
4-25

Po wyborze licznika A wyświetlony
zostanie skrót TRIP A. Po wyborze
licznika B wyświetlony będzie skrót
TRIP B.

Licznik przebiegów okresowych wskazuje
całkowity przebieg, jaki pokonuje
samochód aż do momentu wyzerowania
licznika. Aby wyzerować licznik, naciśnij
przycisk wyboru i przytrzymaj przez
ponad 1 sekundę. Używaj tego licznika do
pomiaru długości trasy i do obliczania
zużycia paliwa.
UWAGA
•(Pojazdy z systemem audio typu
B/typu C)
W przypadku zerowania danych
o zużyciu paliwa za pomocą monitora
zużycia paliwa lub zerowania
licznika A za pomocą licznika
przebiegu, gdy funkcja
synchronizująca monitor zużycia
paliwa z licznikiem przebiegu jest
włączona, dane o zużyciu paliwa i
dane licznika A są zerowane
jednocześnie.
Patrz „Monitor zużycia paliwa” na
stronie 4-84.
•Tylko liczniki przebiegów
okresowych pokazują dziesiąte części
kilometra.
•Zapis licznika zostanie skasowany,
gdy:
•Przerwane zostanie zasilanie
(przepalony bezpiecznik lub
odłączony akumulator).
•Samochód przejedzie ponad 9999,9
km.
tObrotomierz
Obrotomierz pokazuje prędkość obrotową
silnika w tysiącach obrotów na minutę
(rpm).
PRZESTROGA
Nie wykorzystuj obrotów, przy których
wskazówka znajduje się na
CZERWONYM ZAKRESIE.
Może to spowodować poważne
uszkodzenie silnika.

Zakres zmienia się w zależności
od typu wskaźnika. *
1Zakres
sygnalizacyjny
Zakres
czerwony1*
1*
UWAGA
Gdy wskazówka obrotomierza wchodzi
w zakres sygnalizacyjny (gęsto ułożone
kreski), dla kierowcy jest to znak, że
biegi powinny być zmienione zanim
wskazówka znajdzie się w zakresie
czerwonym.
Podczas jazdy
Zestaw liczników i wskaźników
4-26

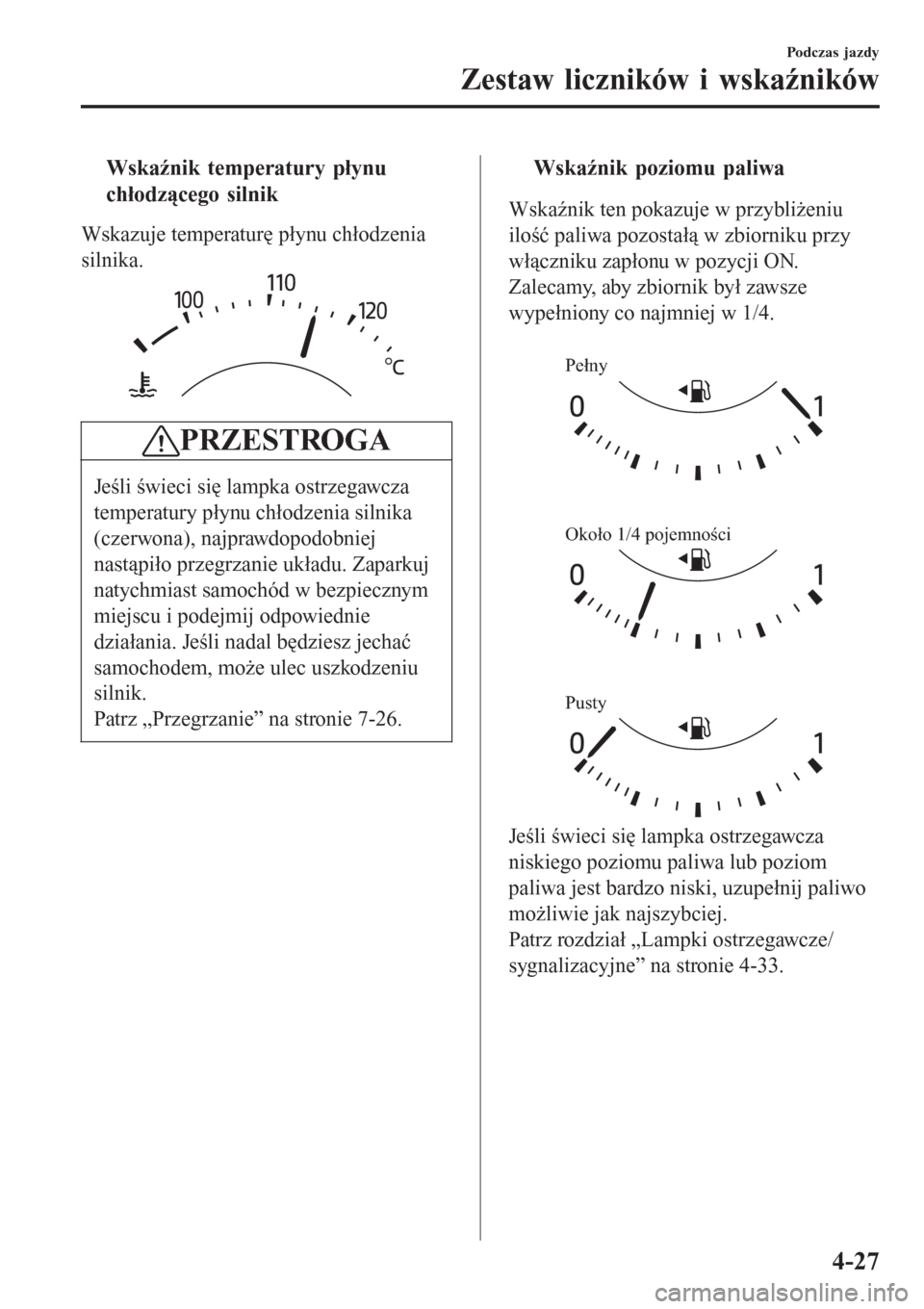

tWskaźnik temperatury płynu
chłodzącego silnik
Wskazuje temperaturę płynu chłodzenia
silnika.
PRZESTROGA
Jeśli świeci się lampka ostrzegawcza
temperatury płynu chłodzenia silnika
(czerwona), najprawdopodobniej
nastąpiło przegrzanie układu. Zaparkuj
natychmiast samochód w bezpiecznym
miejscu i podejmij odpowiednie
działania. Jeśli nadal będziesz jechać
samochodem, może ulec uszkodzeniu
silnik.
Patrz „Przegrzanie” na stronie 7-26.
tWskaźnik poziomu paliwa
Wskaźnik ten pokazuje w przybliżeniu
ilość paliwa pozostałą w zbiorniku przy
włączniku zapłonu w pozycji ON.
Zalecamy, aby zbiornik był zawsze
wypełniony co najmniej w 1/4.

Pełny
Około 1/4 pojemności
Pusty
Jeśli świeci się lampka ostrzegawcza
niskiego poziomu paliwa lub poziom
paliwa jest bardzo niski, uzupełnij paliwo
możliwie jak najszybciej.
Patrz rozdział „Lampki ostrzegawcze/
sygnalizacyjne” na stronie 4-33.
Podczas jazdy
Zestaw liczników i wskaźników
4-27

UWAGA
•Po uzupełnieniu paliwa może upłynąć
nieco czasu, zanim wskazówka się
ustabilizuje. Wskazówka może sie
wahać w czasie jazdy po pochyłym
terenie lub na zakrętach, kiedy paliwo
w zbiorniku przemieszcza się.
•Wskaźnik pokazujący wypełnienie
zbiornika w mniej niż 1/4 jego
pojemności ma więcej segmentów,
aby było widać bardziej szczegółowo
pozostały poziom paliwa.
•Kierunek strzałki () wskazuje, że
wlew paliwa znajduje się po lewej
stronie samochodu.
ttPodświetlenie zestawu wskaźników
Jeśli światła pozycyjne są włączone przy
włączonym zapłonie, podświetlenie
zestawu wskaźników jest przyciemnione.
UWAGA
Gdy światła pozycyjne są włączone,
lampka sygnalizacyjna świateł
pozycyjnych w zestawie wskaźników
świeci się.
Patrz „Światła przednie” na stronie
4-54.
Jasność zestawu wskaźników oraz
podświetlenie zestawu wskaźników można
regulować za pomocą pokrętła.
•Jasność maleje, jeśli pokrętłem obraca
się w lewo. W przypadku obrócenia
pokrętłem w położenie maksymalnego
przyciemnienia zostanie wyemitowany
sygnał dźwiękowy.
•Jasność wzrasta, jeśli pokrętłem obraca
się w prawo.
Ciemniej
Jaśniej
Funkcja wyłączania przyciemniania
podświetlenia
Przyciemnianie podświetlenia można
wyłączyć, obracając pokrętłem
podświetlenia zestawu wskaźników
w prawo do momentu usłyszenia sygnału
dźwiękowego, gdy zestaw wskaźników jest
przyciemniony przy włączonym zapłonie.
Jeśli widoczność zestawu wskaźników jest
ograniczona z powodu oślepiającego
światła z zewnątrz, skorzystaj z funkcji
wyłączania przyciemniania podświetlenia.
Podczas jazdy
Zestaw liczników i wskaźników
4-28

UWAGA
•W przypadku wyłączenia
przyciemniania podświetlenia
zestawu wskaźników nie można
przyciemnić, nawet jeśli światła
pozycyjne są włączone.
•W razie wyłączenia przyciemniania
podświetlenia ekran na wyświetlaczu
centralnym przełącza się na stałe
wyświetlanie trybu ekranu dziennego.
tWskaźnik temperatury zewnętrznej
Gdy włącznik zapłonu znajduje się
w pozycji ON, wyświetlana jest wartość
temperatury zewnętrznej.

UWAGA
•W poniższych okolicznościach
wskazanie wartości temperatury
zewnętrznej może się różnić od
aktualnej temperatury na zewnątrz,
w zależności od warunków otoczenia
i samochodu:
•Bardzo wysokie lub niskie
temperatury.
•Nagłe zmiany temperatury
zewnętrznej.
•Samochód jest zaparkowany.
•Samochód jedzie z niską
prędkością.
Ostrzeżenie dotyczące temperatury
zewnętrznej*
Gdy temperatura zewnętrzna jest niska,
wskaźnik miga i słychać sygnał
dźwiękowy ostrzegający kierowcę
o możliwości oblodzenia dróg.
Jeśli temperatura zewnętrzna jest niższa
niż około 4 °C, wskazanie temperatury
zewnętrznej oraz symbol
migają przez
około dziesięć sekund i emitowany jest
pojedynczy sygnał dźwiękowy.
UWAGA
Jeśli temperatura zewnętrzna jest niższa
niż -20 °C, sygnał dźwiękowy nie
działa. Niemniej jednak świeci
wówczas symbol
.
ttWyświetlacz regulowanego
ogranicznika prędkości
*
Ustawienie wprowadzone dla
regulowanego ogranicznika prędkości
widoczne jest na wyświetlaczu.

tWskazanie prędkości samochodu
ustawionej w tempomacie
*
Wyświetlana jest prędkość samochodu
ustawiona za pomocą tempomatu.

Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-29

tKomputer pokładowy i Przycisk
INFO
Gdy zapłon jest włączony, po naciśnięciu
przełącznika INFO można wybrać
następujące informacje.
•Przybliżony zasięg na paliwie
pozostałym w zbiorniku.
•Średnie zużycie paliwa
•Chwilowe zużycie paliwa
•Średnia prędkość jazdy
•Alarm prędkości samochodu*
W przypadku jakiegokolwiek problemu
z komputerem pokładowym skontaktuj się
ze specjalistą, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
Przybliżony zasięg na paliwie
pozostałym w zbiorniku
W tym trybie wyświetlana jest przybliżona
odległość, jaką można przejechać na
pozostałym w zbiorniku paliwie.

Odległość ta jest obliczana i wyświetlana
co sekundę.
(Modele europejskie)
(Modele spoza Europy)
UWAGA
•Mimo że wskazanie zasięgu
z posiadaną ilością paliwa może
sugerować ilość wystarczającą na
dojechanie do celu, uzupełnij paliwo
tak szybko, jak to możliwe, jeśli
wskaźnik paliwa wskazuje bardzo
niską wartość lub gdy włączy się
lampka ostrzegawcza niskiego
poziomu paliwa.
•Wskazanie może nie zmienić się,
dopóki nie dolejesz do zbiornika
ponad 9 litrów paliwa.
•Odległość możliwa do przejechania
na paliwie pozostałym w zbiorniku to
w przybliżeniu odległość jazdy
samochodem do momentu, w którym
wszystkie słupki wskaźnika poziomu
paliwa nie zgasną.
•Jeśli niedostępne są informacje
o wcześniejszym zużyciu paliwa, np.
tuż po zakupieniu nowego
samochodu lub usunięciu informacji
po odłączeniu akumulatora,
rzeczywisty zasięg może się różnić
od wartości wskazanej.
Tryb średniego zużycia paliwa
W tym trybie wyświetlane jest średnie
zużycie paliwa obliczone na podstawie
całkowitej ilości zużytego paliwa oraz
przebytej odległości od momentu zakupu
samochodu, podłączenia akumulatora lub
skasowania danych. Średnie zużycie
paliwa jest obliczane i wyświetlane co
minutę.
Podczas jazdy
Zestaw liczników i wskaźników
4-30*Wybrane wersje.

(Modele europejskie)
(Modele spoza Europy)
Aby skasować wyświetlane dane, naciśnij
przycisk INFO i przytrzymaj dłużej niż
1,5 sekundy.
Po naciśnięciu przycisku INFO przez
minutę obliczone średnie zużycie paliwa
będzie wyświetlane jako - - - l/100 km.
Tryb chwilowego zużycia paliwa
W tym trybie wyświetlane jest chwilowe
zużycie paliwa obliczane na postawie
ilości zużytego paliwa oraz przejechanej
odległości.

Chwilowe zużycie paliwa jest obliczane i
wyświetlane co 2 sekundy.
(Modele europejskie)
(Modele spoza Europy)
Jeśli zwolnisz do około 5 km/h, średnie
zużycie paliwa będzie wyświetlane
jako - - - l/100 km.
Tryb średniej prędkości jazdy
W tym trybie wyświetlana jest średnia
prędkość jazdy, obliczana na podstawie
odległości i czasu jazdy od momentu
podłączenia akumulatora lub skasowania
danych.
Średnia prędkość jest obliczana i
wyświetlana co 10 sekund.
(Modele europejskie)
(Modele spoza Europy)
Aby skasować wyświetlane dane, naciśnij
przycisk INFO i przytrzymaj dłużej niż
1,5 sekundy. Po skasowaniu danych i
rozpoczęciu jazdy przez 1 minutę
obliczona średnia prędkość będzie
wyświetlana jako - - - km/h.
Tryb alarmu prędkości samochodu
*
W tym trybie wyświetlana jest wartość
prędkości ustawiona dla funkcji alarmu
prędkości samochodu. Możesz zmienić
wartość prędkości, przy której emitowane
jest ostrzeżenie.
UWAGA
Wskazanie alarmu prędkości
samochodu pojawia się na
wyświetlaczu w tym samym momencie,
w którym emitowany jest sygnał
dźwiękowy. Ustawiona prędkość
pojazdu miga kilkakrotnie.
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-31

Alarm prędkości samochodu można
ustawić za pomocą przycisku INFO.
UWAGA
•Zawsze ustawiaj prędkość samochodu
zgodnie z przepisami w kraju/
regionie, w którym poruszasz się
samochodem. Ponadto kontroluj
zawsze prędkość samochodu na
prędkościomierzu.
•Funkcję alarmu prędkości samochodu
można ustawić, wybierając wartości
od 30 do 250 km/h.
Alarm prędkości samochodu można
ustawić w następujący sposób.
1. Naciśnij przycisk INFO, aby
wyświetlić tryb alarmu prędkości
samochodu.
2. Naciśnij i przytrzymaj do usłyszenia
sygnału dźwiękowego przycisk INFO.
W ustawianej wartości prędkości
samochodu miga trzecia cyfra (setki).
3. Naciśnij przycisk INFO i ustaw trzecią
cyfrę (setek) do żądanej prędkości
samochodu.
Zmiana wartości numerycznej
następuje po każdorazowym
naciśnięciu przycisku INFO.
4. Naciśnij i przytrzymaj do usłyszenia
sygnału dźwiękowego przycisk INFO.
W ustawianej wartości prędkości
samochodu migają kolejne dwie cyfry
(dziesiątek i jedności).
5. Naciśnij przycisk INFO i ustaw kolejne
dwie cyfry (dziesiątek i jedności) do
żądanej prędkości samochodu.
Zmiana wartości numerycznej
następuje po każdorazowym
naciśnięciu przycisku INFO.
6. Naciśnij i przytrzymaj do usłyszenia
sygnału dźwiękowego przycisk INFO.
Ustawiona prędkość samochodu jest
wyświetlana na ekranie alarmu
prędkości samochodu.
Podczas jazdy
Zestaw liczników i wskaźników
4-32

Lampki ostrzegawcze/sygnalizacyjne
Zestaw wskaźników różni się w zależności od modelu i specyfikacji.
Zestaw wskaźników
Konsola środkowa
Lampki ostrzegawcze/sygnalizacyjne pojawią się na jednym z podświetlonych obszarów
ttLampki ostrzegawcze
Lampki te włączają się lub migają, aby poinformować użytkownika o stanie działania
systemu i nieprawidłowościach lub usterkach.
PiktogramLampki ostrzegawczeStrona
Główna lampka ostrzegawcza*17-33
(Czerwona)Lampka ostrzegawcza układu hamulcowego
*1*27-33
(Pomarańczowa)Lampka ostrzegawcza elektrycznej pompy podciśnienia
*17-33
Lampka ostrzegawcza systemu ABS*17-33
Lampka ostrzegawcza układu ładowania akumulatora*17-33
Lampka ostrzegawcza oleju silnika*17-33
Lampka ostrzegawcza usterki silnika (Check Engine)*17-33
Podczas jazdy
Zestaw liczników i wskaźników
4-33
