MAZDA MODEL MX-5 2015 Instrukcja Obsługi (in Polish)

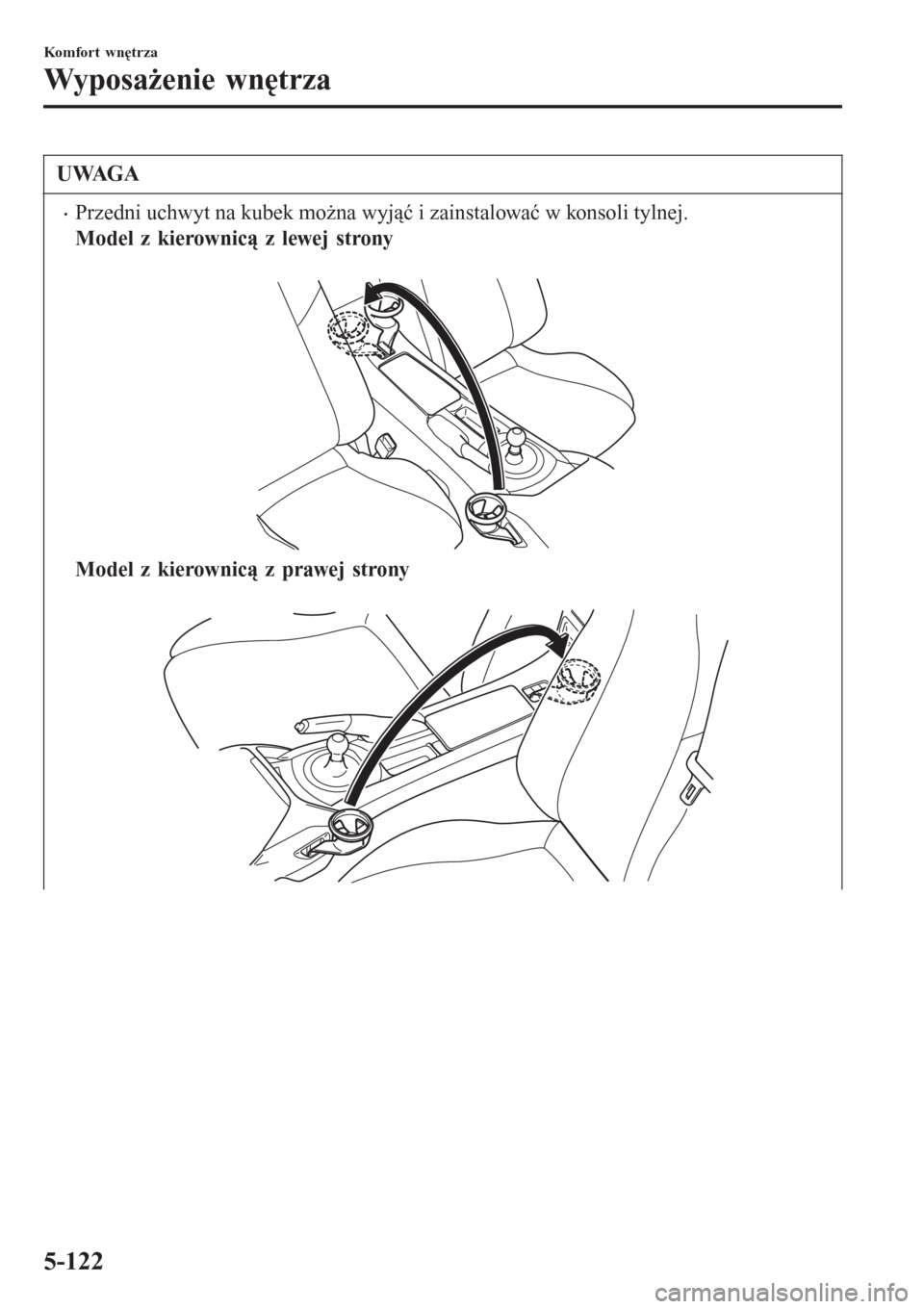

UWAGA
•Przedni uchwyt na kubek można wyjąć i zainstalować w konsoli tylnej.
Model z kierownicą z lewej strony

Model z kierownicą z prawej strony

Komfort wnętrza
Wyposażenie wnętrza
5-122

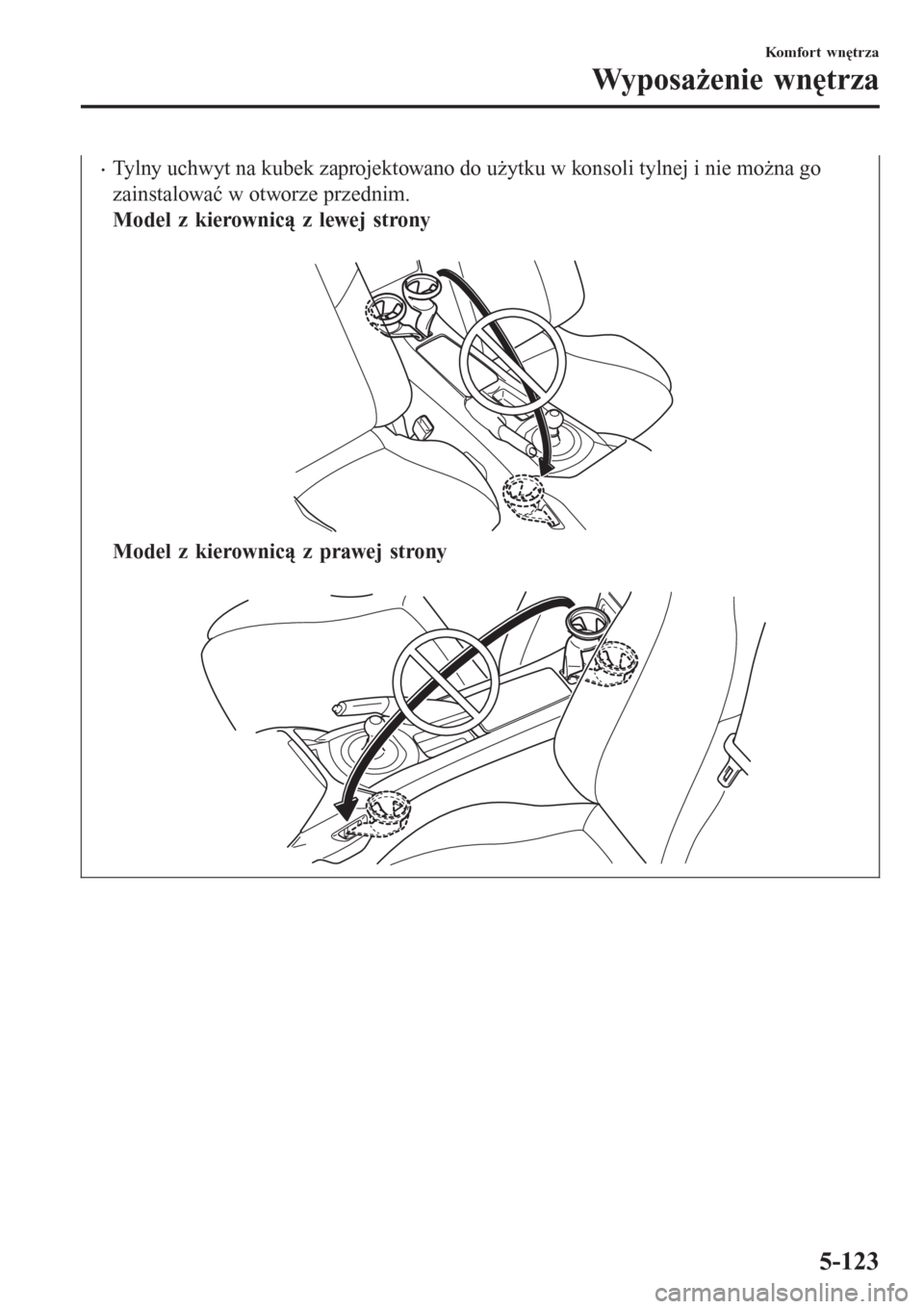

•Tylny uchwyt na kubek zaprojektowano do użytku w konsoli tylnej i nie można go
zainstalować w otworze przednim.
Model z kierownicą z lewej strony

Model z kierownicą z prawej strony

Komfort wnętrza
Wyposażenie wnętrza
5-123

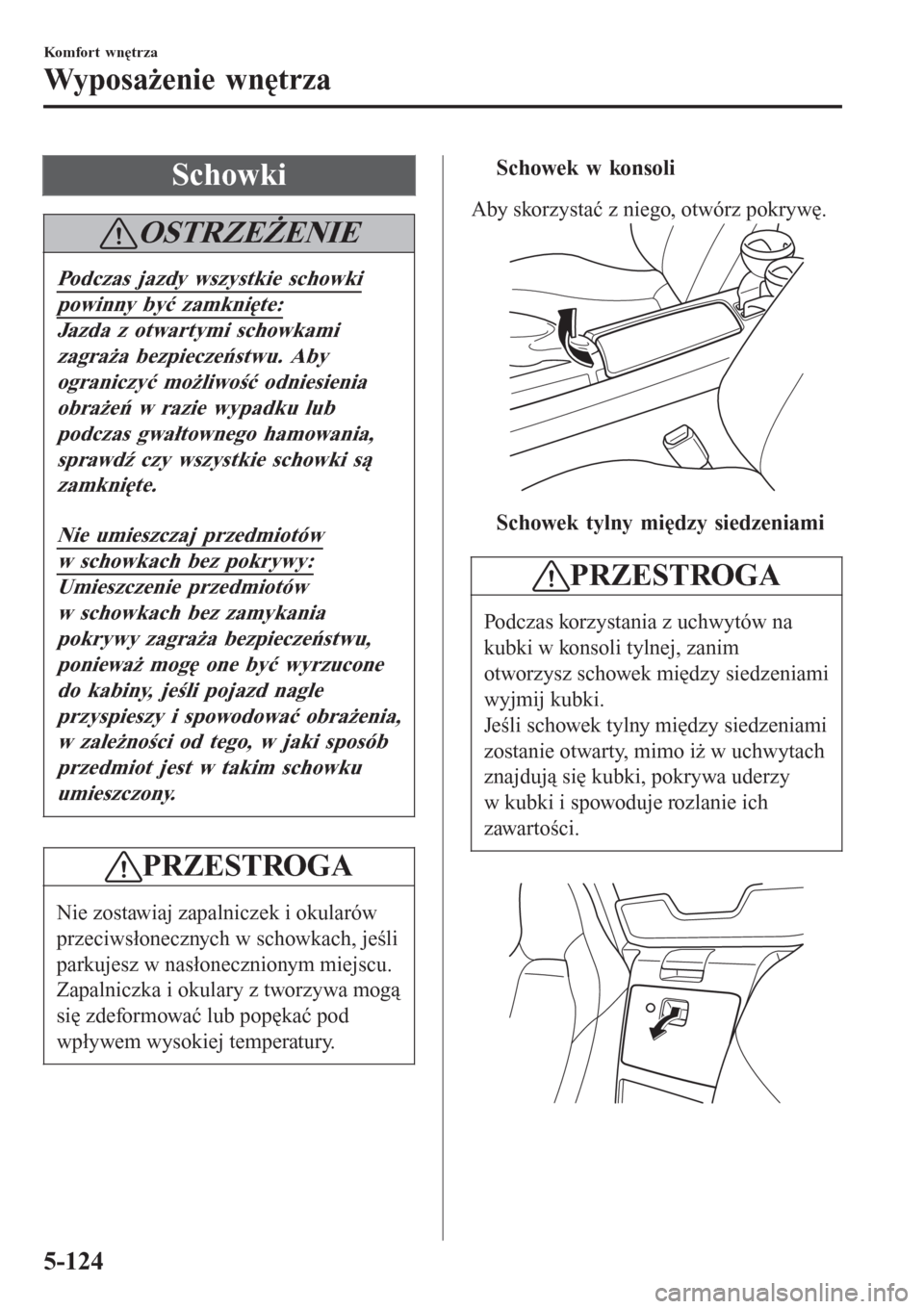

Schowki
OSTRZEŻENIE
Podczas jazdy wszystkie schowki
powinny być zamknięte:
Jazda z otwartymi schowkami
zagraża bezpieczeństwu. Aby
ograniczyć możliwość odniesienia
obrażeń w razie wypadku lub
podczas gwałtownego hamowania,
sprawdź czy wszystkie schowki są
zamknięte.
Nie umieszczaj przedmiotów
w schowkach bez pokrywy:
Umieszczenie przedmiotów
w schowkach bez zamykania
pokrywy zagraża bezpieczeństwu,
ponieważ mogę one być wyrzucone
do kabiny, jeśli pojazd nagle
przyspieszy i spowodować obrażenia,
w zależności od tego, w jaki sposób
przedmiot jest w takim schowku
umieszczony.
PRZESTROGA
Nie zostawiaj zapalniczek i okularów
przeciwsłonecznych w schowkach, jeśli
parkujesz w nasłonecznionym miejscu.
Zapalniczka i okulary z tworzywa mogą
się zdeformować lub popękać pod
wpływem wysokiej temperatury.
tSchowek w konsoli
Aby skorzystać z niego, otwórz pokrywę.
ttSchowek tylny między siedzeniami
PRZESTROGA
Podczas korzystania z uchwytów na
kubki w konsoli tylnej, zanim
otworzysz schowek między siedzeniami
wyjmij kubki.
Jeśli schowek tylny między siedzeniami
zostanie otwarty, mimo iż w uchwytach
znajdują się kubki, pokrywa uderzy
w kubki i spowoduje rozlanie ich
zawartości.
Komfort wnętrza
Wyposażenie wnętrza
5-124

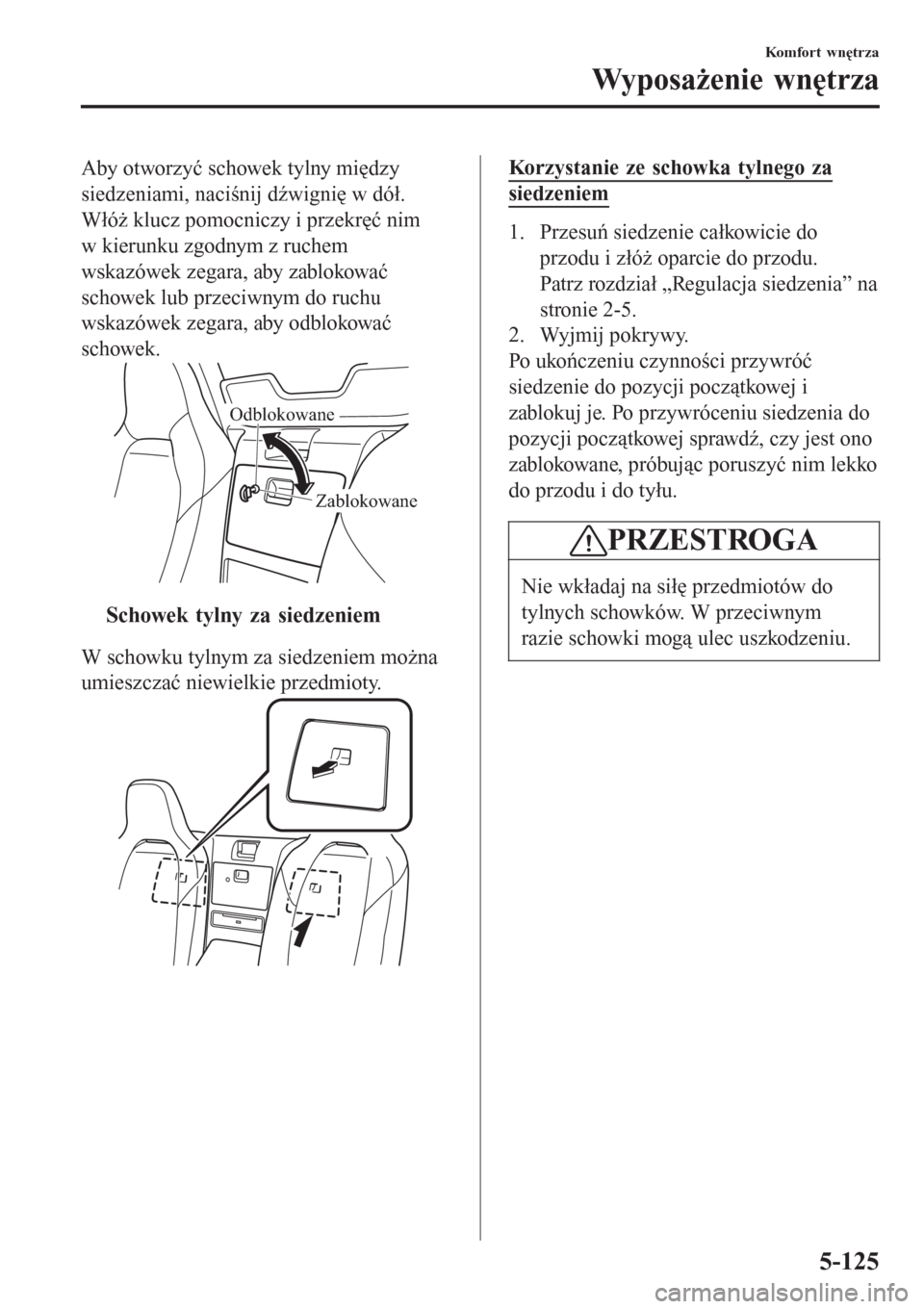

Aby otworzyć schowek tylny między
siedzeniami, naciśnij dźwignię w dół.
Włóż klucz pomocniczy i przekręć nim
w kierunku zgodnym z ruchem
wskazówek zegara, aby zablokować
schowek lub przeciwnym do ruchu
wskazówek zegara, aby odblokować
schowek.
Zablokowane Odblokowane
ttSchowek tylny za siedzeniem
W schowku tylnym za siedzeniem można
umieszczać niewielkie przedmioty.
Korzystanie ze schowka tylnego za
siedzeniem
1. Przesuń siedzenie całkowicie do
przodu i złóż oparcie do przodu.
Patrz rozdział „Regulacja siedzenia” na
stronie 2-5.
2. Wyjmij pokrywy.
Po ukończeniu czynności przywróć
siedzenie do pozycji początkowej i
zablokuj je. Po przywróceniu siedzenia do
pozycji początkowej sprawdź, czy jest ono
zablokowane, próbując poruszyć nim lekko
do przodu i do tyłu.
PRZESTROGA
Nie wkładaj na siłę przedmiotów do
tylnych schowków. W przeciwnym
razie schowki mogą ulec uszkodzeniu.
Komfort wnętrza
Wyposażenie wnętrza
5-125

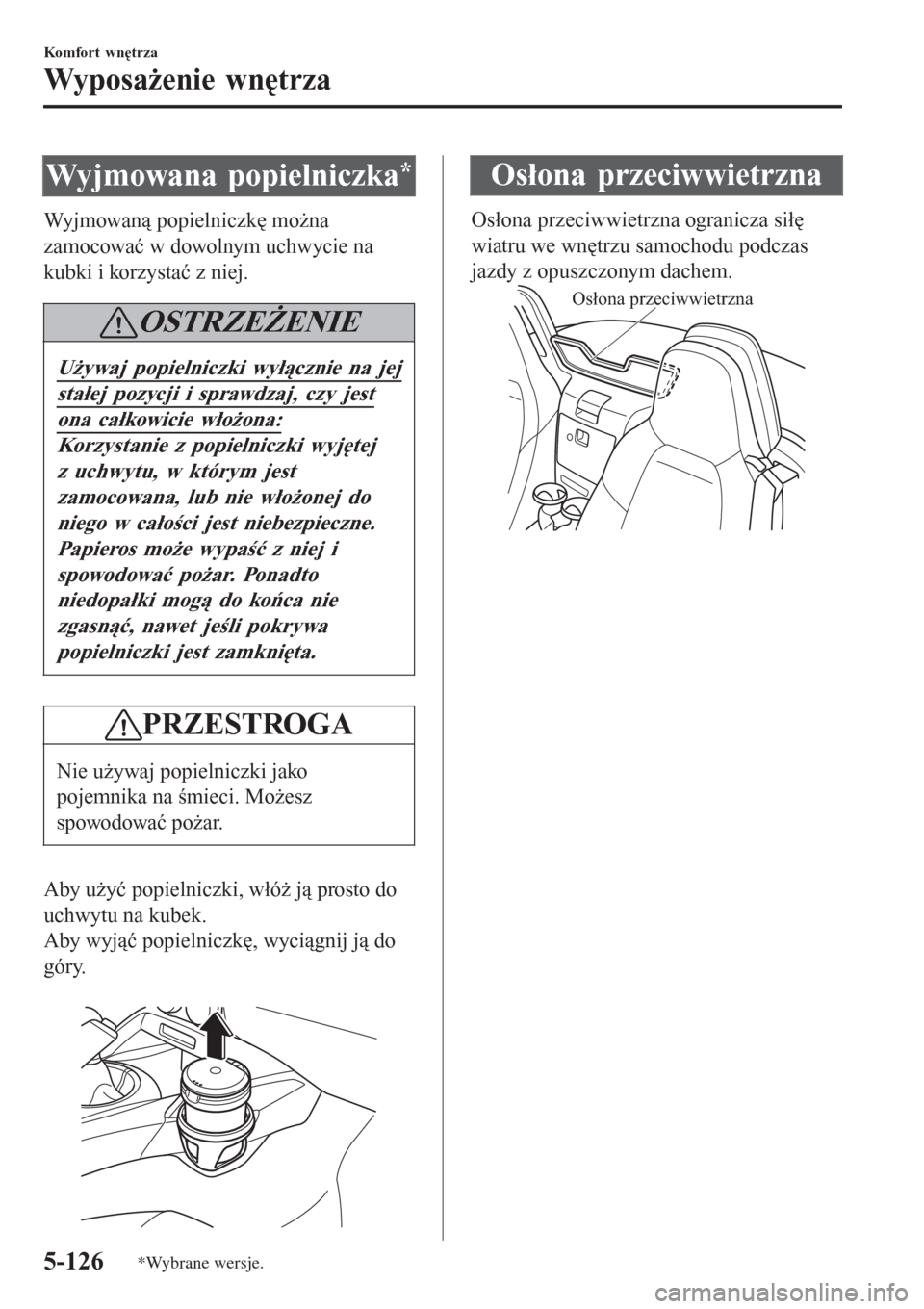

Wyjmowana popielniczka*
Wyjmowaną popielniczkę można
zamocować w dowolnym uchwycie na
kubki i korzystać z niej.
OSTRZEŻENIE
Używaj popielniczki wyłącznie na jej
stałej pozycji i sprawdzaj, czy jest
ona całkowicie włożona:
Korzystanie z popielniczki wyjętej
z uchwytu, w którym jest
zamocowana, lub nie włożonej do
niego w całości jest niebezpieczne.
Papieros może wypaść z niej i
spowodować pożar. Ponadto
niedopałki mogą do końca nie
zgasnąć, nawet jeśli pokrywa
popielniczki jest zamknięta.
PRZESTROGA
Nie używaj popielniczki jako
pojemnika na śmieci. Możesz
spowodować pożar.
Aby użyć popielniczki, włóż ją prosto do
uchwytu na kubek.
Aby wyjąć popielniczkę, wyciągnij ją do
góry.

Osłona przeciwwietrzna
Osłona przeciwwietrzna ogranicza siłę
wiatru we wnętrzu samochodu podczas
jazdy z opuszczonym dachem.
Osłona przeciwwietrzna
Komfort wnętrza
Wyposażenie wnętrza
5-126*Wybrane wersje.

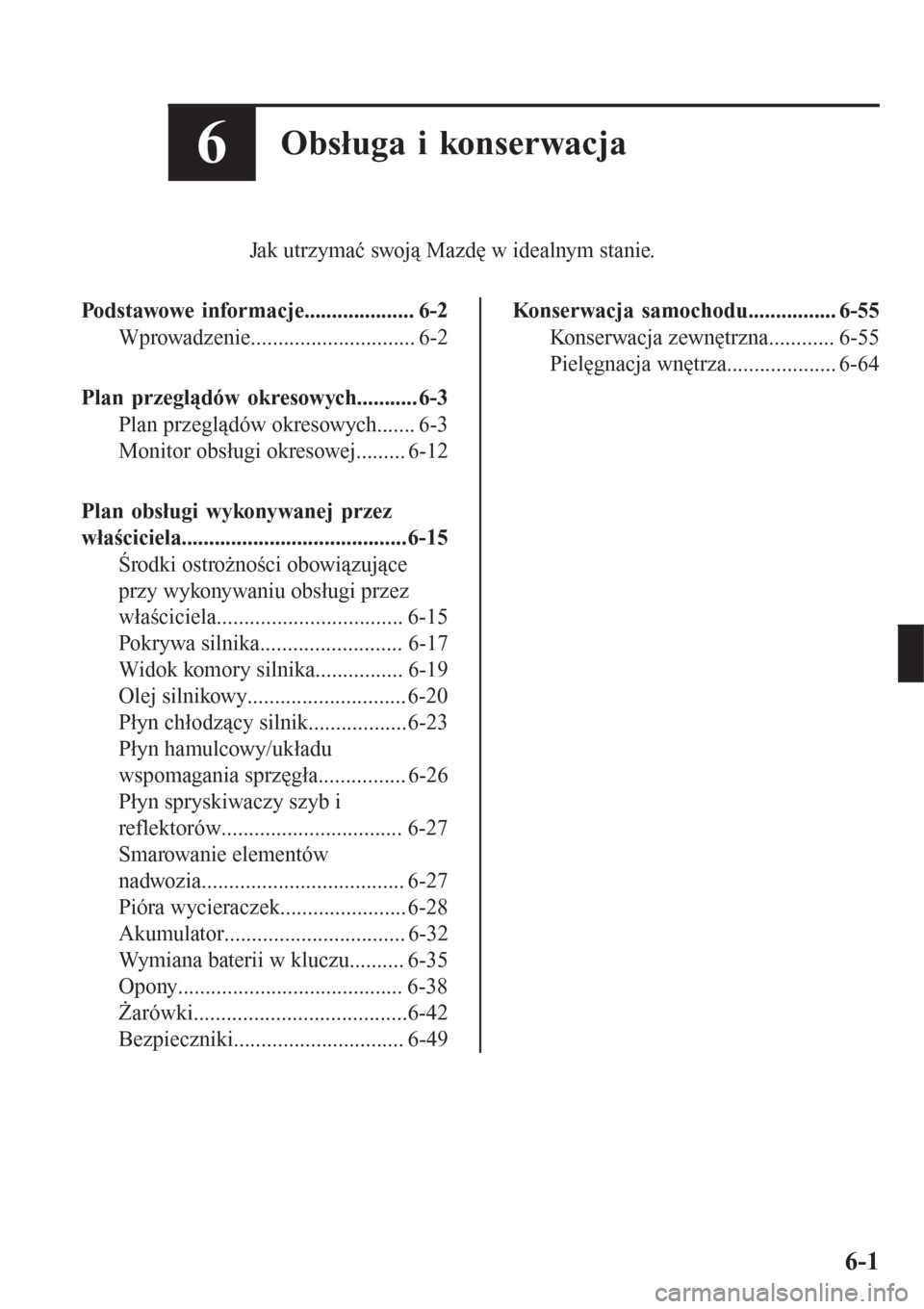

6Obsługa i konserwacja
Jak utrzymać swoją Mazdę w idealnym stanie.
Podstawowe informacje.................... 6-2
Wprowadzenie.............................. 6-2
Plan przeglądów okresowych........... 6-3
Plan przeglądów okresowych....... 6-3
Monitor obsługi okresowej......... 6-12
Plan obsługi wykonywanej przez
właściciela.........................................6-15
Środki ostrożności obowiązujące
przy wykonywaniu obsługi przez
właściciela.................................. 6-15
Pokrywa silnika.......................... 6-17
Widok komory silnika................ 6-19
Olej silnikowy............................. 6-20
Płyn chłodzący silnik..................6-23
Płyn hamulcowy/układu
wspomagania sprzęgła................ 6-26
Płyn spryskiwaczy szyb i
reflektorów................................. 6-27
Smarowanie elementów
nadwozia..................................... 6-27
Pióra wycieraczek....................... 6-28
Akumulator................................. 6-32
Wymiana baterii w kluczu.......... 6-35
Opony......................................... 6-38
Żarówki.......................................6-42
Bezpieczniki............................... 6-49
Konserwacja samochodu................ 6-55
Konserwacja zewnętrzna............ 6-55
Pielęgnacja wnętrza.................... 6-64
6-1

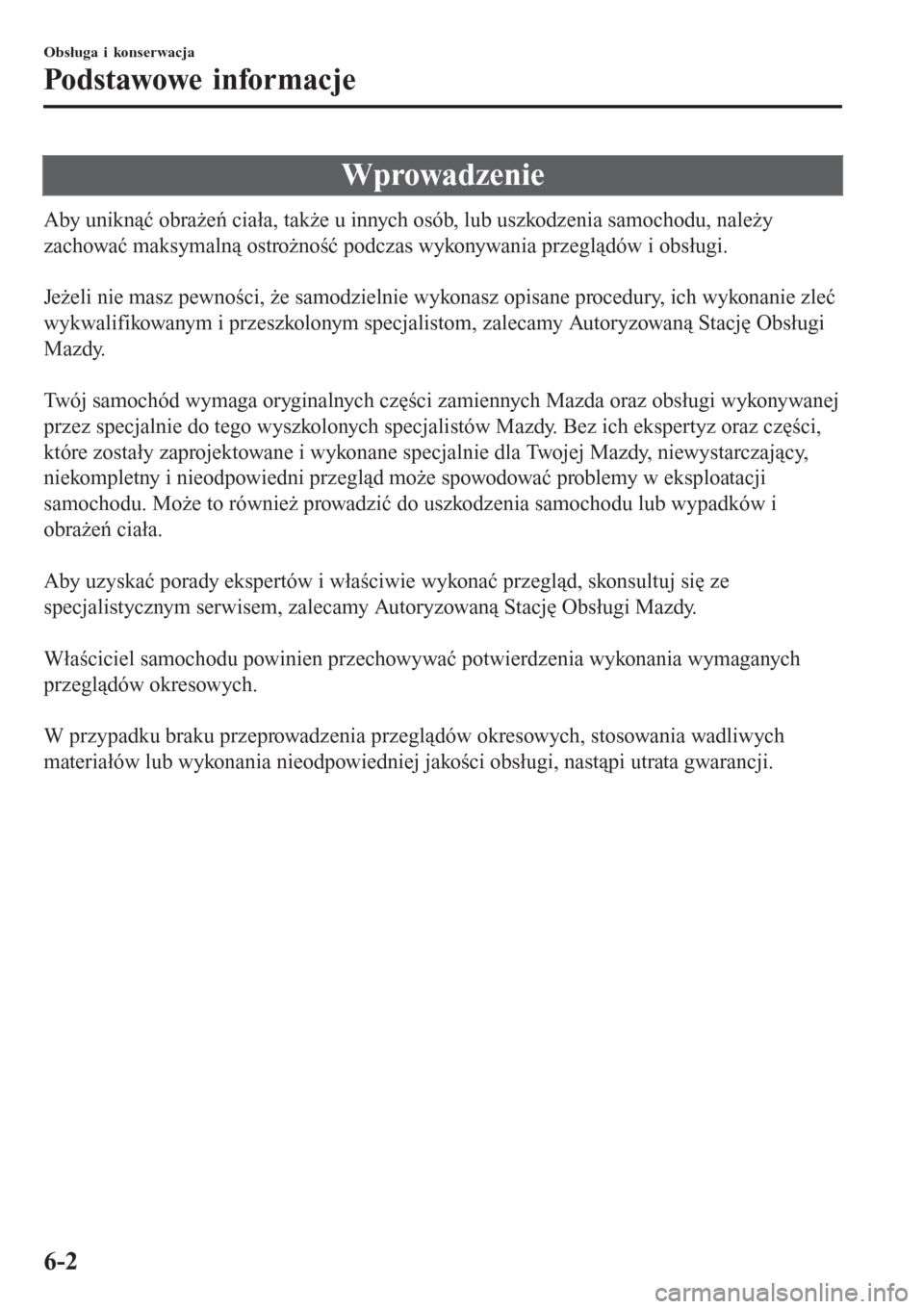

Wprowadzenie
Aby uniknąć obrażeń ciała, także u innych osób, lub uszkodzenia samochodu, należy
zachować maksymalną ostrożność podczas wykonywania przeglądów i obsługi.

Jeżeli nie masz pewności, że samodzielnie wykonasz opisane procedury, ich wykonanie zleć
wykwalifikowanym i przeszkolonym specjalistom, zalecamy Autoryzowaną Stację Obsługi
Mazdy.

Twój samochód wymaga oryginalnych części zamiennych Mazda oraz obsługi wykonywanej
przez specjalnie do tego wyszkolonych specjalistów Mazdy. Bez ich ekspertyz oraz części,
które zostały zaprojektowane i wykonane specjalnie dla Twojej Mazdy, niewystarczający,
niekompletny i nieodpowiedni przegląd może spowodować problemy w eksploatacji
samochodu. Może to również prowadzić do uszkodzenia samochodu lub wypadków i
obrażeń ciała.

Aby uzyskać porady ekspertów i właściwie wykonać przegląd, skonsultuj się ze
specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.

Właściciel samochodu powinien przechowywać potwierdzenia wykonania wymaganych
przeglądów okresowych.

W przypadku braku przeprowadzenia przeglądów okresowych, stosowania wadliwych
materiałów lub wykonania nieodpowiedniej jakości obsługi, nastąpi utrata gwarancji.
Obsługa i konserwacja
Podstawowe informacje
6-2

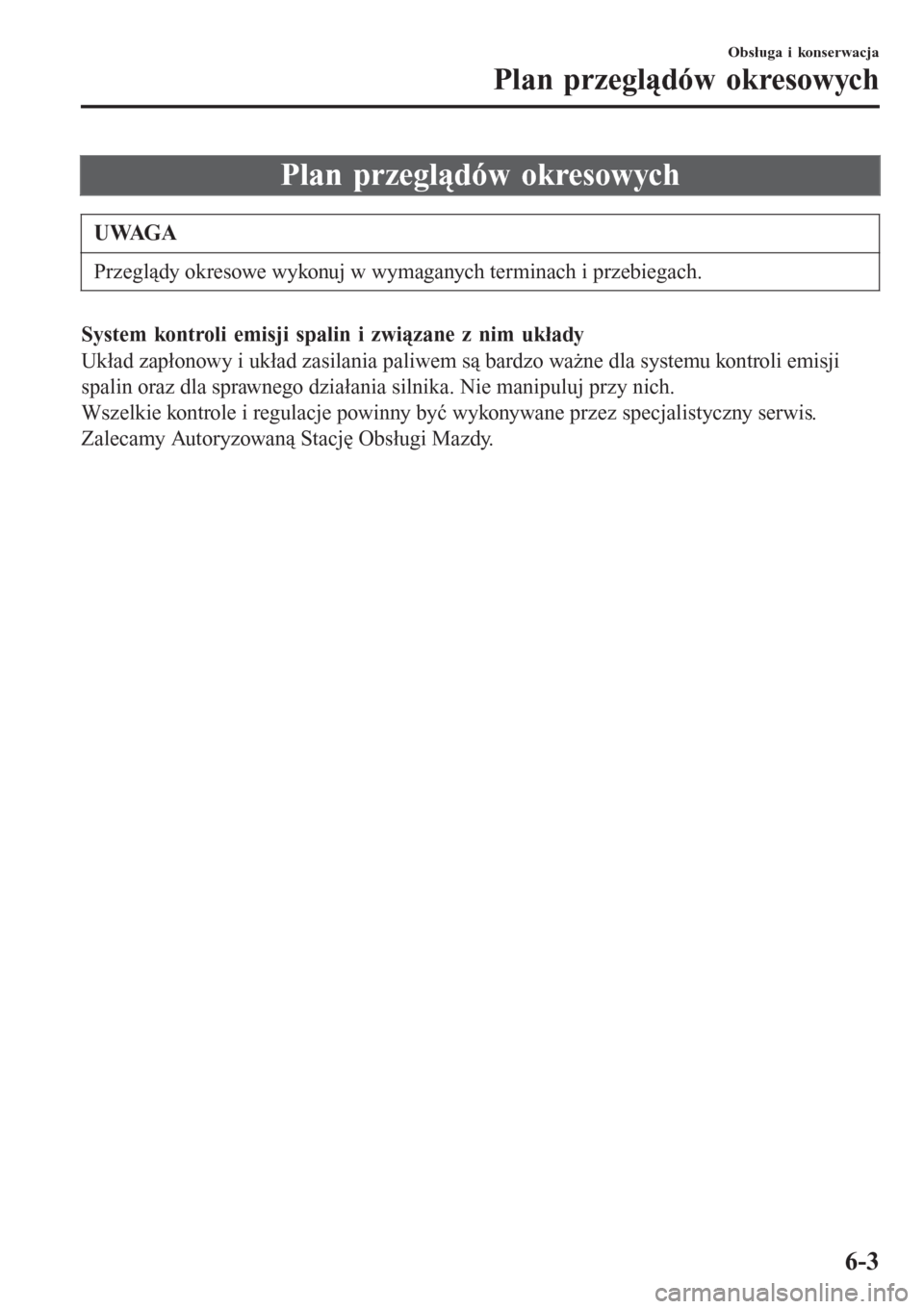

Plan przeglądów okresowych
UWAGA
Przeglądy okresowe wykonuj w wymaganych terminach i przebiegach.
System kontroli emisji spalin i związane z nim układy
Układ zapłonowy i układ zasilania paliwem są bardzo ważne dla systemu kontroli emisji
spalin oraz dla sprawnego działania silnika. Nie manipuluj przy nich.
Wszelkie kontrole i regulacje powinny być wykonywane przez specjalistyczny serwis.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
Obsługa i konserwacja
Plan przeglądów okresowych
6-3

tEuropa
Terminy/przebiegi przeglądów
okresowych
Maksymalna liczba miesięcy lub kilometrów, w zależności od tego, które nastąpi
pierwsze
Miesiące1224364860728496108
×1000 km20406080100120140160180
Świece zapłonowe
*1Wymieniać co 120 000 km.
Filtr powietrza
*2RRR
System pochłaniania par paliwa (jeżeli jest zainstalo-
wany)III
Paski napędowe
*3III
Olej silnikowy i filtr olejuPlan elastycz-
ny
*4Wymienić, jeśli wskaźnik jest włączony (ON). (Maks. interwał: 12
miesięcy/20 000 km)
Plan inny niż
elastyczny
*5RRRRRRRRR
Układ chłodzenia IIII
Płyn chłodzący silnik
*6Pierwsza wymiana po 200 000 km lub po 10 latach, następnie co
100 000 km lub co 5 lat.
Przewody paliwowe sztywne i elastyczne IIII
Akumulator
*7IIIIIIIII
Przewody hamulcowe sztywne i elastyczne oraz połą-
czeniaIIIIIIIII
Płyn hamulcowy
*8RRRR
Hamulec postojowy IIIIIIIII
Hamulce tarczowe IIIIIIIII
Układ kierowniczy i połączenia IIII
Olej manualnej skrzyni biegów R
Olej tylnego mechanizmu różnicowego
*9
Przednie i tylne zawieszenie, przeguby kulowe i luzy
osiowe łożysk kółIIII
Osłony przeciwpyłowe półosi napędowych IIII
Układ wydechowy i osłony termiczne Wymieniać co 80 000 km lub co 5 lat.
Śruby i nakrętki w podwoziu i w nadwoziu TTTT
Stan nadwozia (rdza, korozja i perforacja) Sprawdzić raz w roku.
Opony (w tym koło zapasowe) (łącznie z regulacją
ciśnienia w oponach)
*10*11IIIIIIIII
Zestaw do awaryjnej naprawy opony (jeśli jest zain-
stalowany)
*12Sprawdzić raz w roku.
Obsługa i konserwacja
Plan przeglądów okresowych
6-4

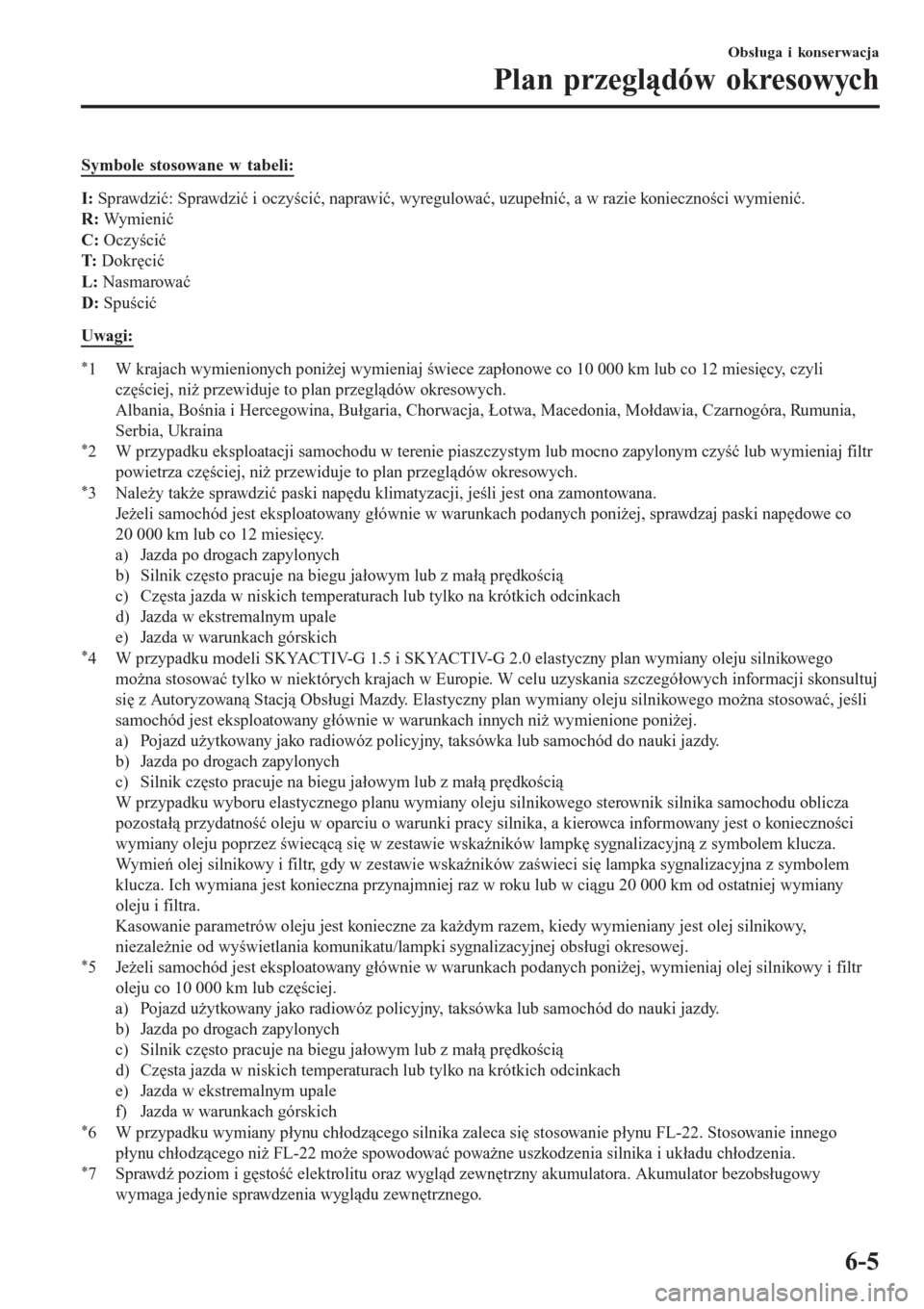

Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wymienić
C: Oczyścić
T: Dokręcić
L: Nasmarować
D: Spuścić
Uwagi:
*1 W krajach wymienionych poniżej wymieniaj świece zapłonowe co 10 000 km lub co 12 miesięcy, czyli
częściej, niż przewiduje to plan przeglądów okresowych.
Albania, Bośnia i Hercegowina, Bułgaria, Chorwacja, Łotwa, Macedonia, Mołdawia, Czarnogóra, Rumunia,
Serbia, Ukraina
*2 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*3 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
20 000 km lub co 12 miesięcy.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*4 W przypadku modeli SKYACTIV-G 1.5 i SKYACTIV-G 2.0 elastyczny plan wymiany oleju silnikowego
można stosować tylko w niektórych krajach w Europie. W celu uzyskania szczegółowych informacji skonsultuj
się z Autoryzowaną Stacją Obsługi Mazdy. Elastyczny plan wymiany oleju silnikowego można stosować, jeśli
samochód jest eksploatowany głównie w warunkach innych niż wymienione poniżej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
W przypadku wyboru elastycznego planu wymiany oleju silnikowego sterownik silnika samochodu oblicza
pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca informowany jest o konieczności
wymiany oleju poprzez świecącą się w zestawie wskaźników lampkę sygnalizacyjną z symbolem klucza.
Wymień olej silnikowy i filtr, gdy w zestawie wskaźników zaświeci się lampka sygnalizacyjna z symbolem
klucza. Ich wymiana jest konieczna przynajmniej raz w roku lub w ciągu 20 000 km od ostatniej wymiany
oleju i filtra.
Kasowanie parametrów oleju jest konieczne za każdym razem, kiedy wymieniany jest olej silnikowy,
niezależnie od wyświetlania komunikatu/lampki sygnalizacyjnej obsługi okresowej.
*5 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10 000 km lub częściej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*6 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*7 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
Obsługa i konserwacja
Plan przeglądów okresowych
6-5
