MAZDA MODEL MX-5 2015 Instrukcja Obsługi (in Polish)

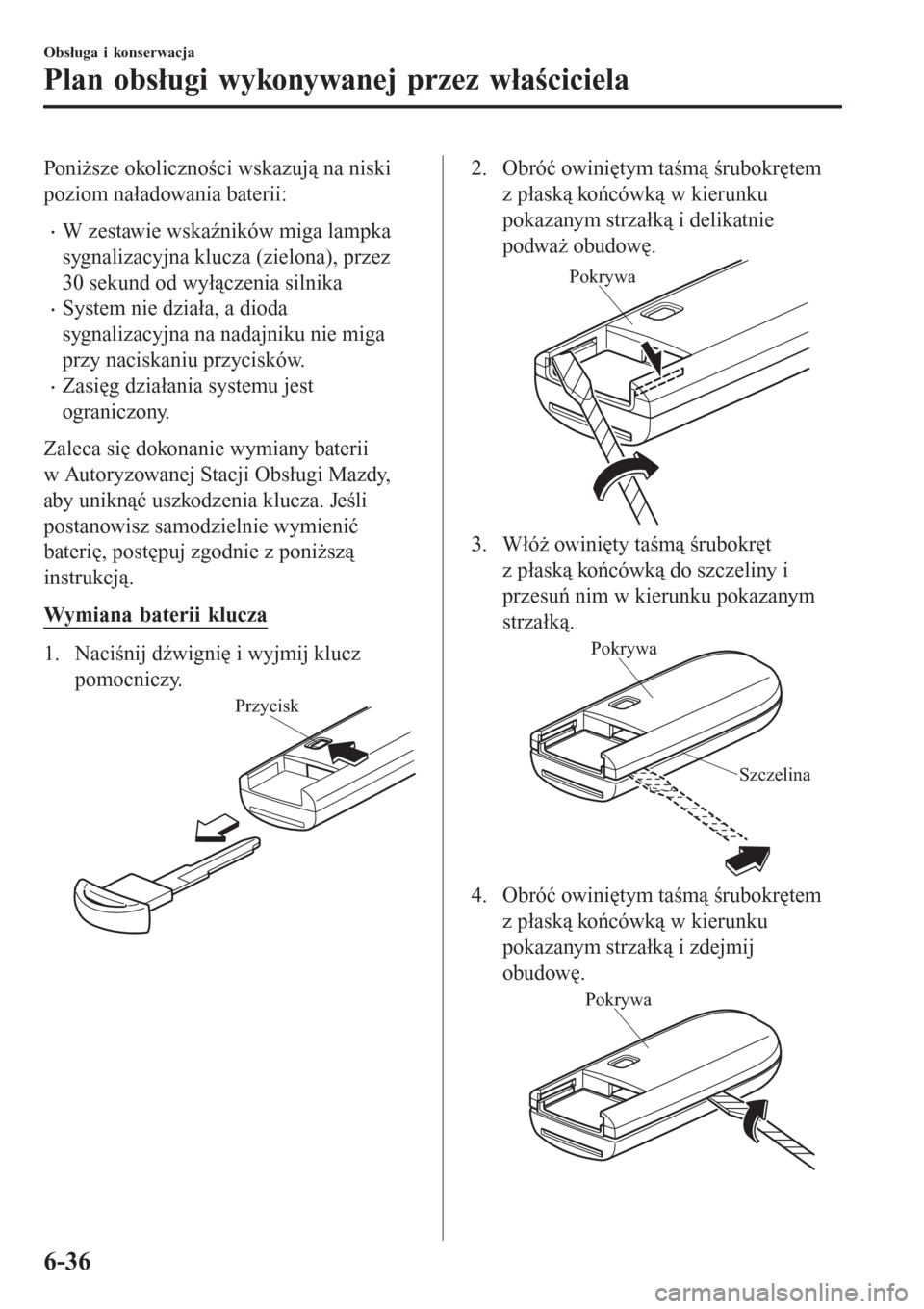

Poniższe okoliczności wskazują na niski
poziom naładowania baterii:
•W zestawie wskaźników miga lampka
sygnalizacyjna klucza (zielona), przez
30 sekund od wyłączenia silnika
•System nie działa, a dioda
sygnalizacyjna na nadajniku nie miga
przy naciskaniu przycisków.
•Zasięg działania systemu jest
ograniczony.
Zaleca się dokonanie wymiany baterii
w Autoryzowanej Stacji Obsługi Mazdy,
aby uniknąć uszkodzenia klucza. Jeśli
postanowisz samodzielnie wymienić
baterię, postępuj zgodnie z poniższą
instrukcją.
Wymiana baterii klucza
1. Naciśnij dźwignię i wyjmij klucz
pomocniczy.
Przycisk
2. Obróć owiniętym taśmą śrubokrętem
z płaską końcówką w kierunku
pokazanym strzałką i delikatnie
podważ obudowę.
Pokrywa
3. Włóż owinięty taśmą śrubokręt
z płaską końcówką do szczeliny i
przesuń nim w kierunku pokazanym
strzałką.
Pokrywa
Szczelina
4. Obróć owiniętym taśmą śrubokrętem
z płaską końcówką w kierunku
pokazanym strzałką i zdejmij
obudowę.
Pokrywa
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-36

5. Wyjmij pokrywkę baterii oraz baterię.
6. Włóż nową baterię biegunem dodatnim
do góry i załóż pokrywkę baterii.
7. Zamknij obudowę.
8. Włóż na miejsce klucz pomocniczy.
PRZESTROGA
•Uważaj, aby nie uszkodzić
gumowego pierścienia widocznego
na rysunku.
•Jeśli gumowy pierścień odłączy się,
ułóż go na miejscu zanim włożysz
nową baterię.
Pierścień gumowy
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-37

Opony
Ze względów bezpieczeństwa, mniejszego
zużycia paliwa oraz uzyskania wysokich
osiągów, utrzymuj zalecane ciśnienie
w oponach oraz przestrzegaj zalecanych
ograniczeń obciążenia oraz zaleceń
dotyczących jego rozmieszczenia.
OSTRZEŻENIE
Użycie różnych typów opon:
Jazda samochodem z różnymi
typami opon jest niebezpieczna.
Może to spowodować pogorszenie
prowadzenia samochodu i
hamowania, a także doprowadzić do
utraty kontroli nad samochodem.
Z wyjątkiem ograniczonego
chwilowego użycia koła zapasowego,
używaj wyłącznie opon tego samego
typu (radialne, diagonalne opasane,
diagonalne) na wszystkich czterech
kołach.
Użycie opon o nieprawidłowych
wymiarach:
Użycie innych opon niż
wyspecyfikowane dla posiadanego
samochodu (strona 9-8) zagraża
bezpieczeństwu. Może to
spowodować poważne pogorszenie
komfortu jazdy, prowadzenia,
zmniejszenie prześwitu pod
samochodem i nieprawidłowe
odczyty prędkościomierza. Może to
być przyczyną wypadku. Używaj
tylko opon o prawidłowych
wymiarach określonych dla
posiadanego samochodu.
tCinienie w oponach
OSTRZEENIE
Zawsze pompuj opony do
wymaganego cinienia:
Za wysokie lub za niskie cinienie
w oponach zagraa bezpiecze stwu.
Nieprawid›owa obs›uga opon lub
niespodziewane przebicie opony
moe by przyczyn powanego
wypadku.
Patrz ŒOponyŽ na stronie 9-8.
Uywaj wy›cznie oryginalnych
kapturków zaworów Mazdy:
Uycie nieoryginalnych kapturków
zaworów jest niebezpieczne,
poniewa uszkodzone przez nie
zawory nie utrzymaj wymaganego
cinienia w oponach. Jeli samochód
bdzie jedzi› w takich warunkach,
spadnie cinienie w oponach, co
moe by przyczyn wypadku. Nie
uywaj kapturków zaworów innych,
ni oryginalne Mazdy.
Sprawdzaj ciśnienie we wszystkich
oponach przynajmniej raz w miesiącu, gdy
opony są zimne. Utrzymuj wymagane
ciśnienie w celu lepszego prowadzenia
samochodu i minimalnego zużycia opon.
Zastosuj się do specyfikacji podanych
w tabeli (strona 9-8).
(Z systemem monitorowania ciśnienia
w oponach)
Po wyregulowaniu ciśnienia w oponach
wymagane jest wykonanie aktywacji
systemu monitorowania ciśnienia
w oponach, aby system działał poprawnie.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-38

Patrz rozdział „Aktywacja Systemu
monitorowania ciśnienia w oponach” na
stronie 4-133.
UWAGA
•Zawsze sprawdzaj ciśnienie, gdy
opona jest zimna.
•W nagrzanych oponach ciśnienie
przekracza wymagane wartości. Nie
spuszczaj nadmiaru powietrza
z nagrzanej opony.
•Za niskie ciśnienie wpływa na
zużycie paliwa, nieregularne i
przyspieszone zużycie opony oraz
mniejsze przyleganie opony, a także
może spowodować zdeformowanie
koła i oddzielenie opony od obręczy.
•Za wysokie ciśnienie wpływa na
pogorszenie prowadzenia,
nieregularne i przyspieszone zużycie
opony oraz uszkodzenie z powodu
nierówności drogi.
Utrzymuj prawidłowe wartości
ciśnienia w oponach. Oponę, którą
trzeba często pompować, należy
sprawdzić.
tZamiana kół
OSTRZEŻENIE
Zamieniaj opony systematycznie:
Nierównomierne zużycie opon jest
niebezpieczne. Aby zużywanie się
bieżnika było równomierne,
zamieniaj opony co 10 000 km lub
częściej, jeżeli zużycie bieżnika jest
nierównomierne.
Podczas zamiany należy odpowiednio
wyważyć koła.
UWAGA
Jako, że Twój samochód nie jest
wyposażony w koło zapasowe, nie
możesz wykonać bezpiecznie zamiany
opon, przy pomocy podnośnika
znajdującego się na wyposażeniu
niektórych wersji samochodów. W celu
dokonania zamiany opon, skontaktuj się
ze specjalistycznym serwisem,
zalecamy Autoryzowaną Stację Obsługi
Mazdy.

Przy wymianie nie należy brać pod uwagę
tymczasowego koła dojazdowego (koło zapasowe).
Przód
Sprawdź także opony pod kątem
nieregularnego zużywania się i
uszkodzenia. Nieregularne zużycie
spowodowane jest jedną lub kilkoma
poniżej podanymi przyczynami:
•Nieprawidłowe ciśnienie w oponie
•Nieprawidłowa zbieżność kół
•Brak wyważenia kół
•Gwałtowne hamowanie

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-39

Po zamianie napompuj wszystkie opony
zgodnie ze specyfikacją (strona 9-8) i
sprawdź poprawność dokręcenia nakrętek
mocujących koła.
(Z systemem monitorowania ciśnienia
w oponach)
Po wyregulowaniu ciśnienia w oponach
wymagane jest wykonanie aktywacji
systemu monitorowania ciśnienia
w oponach, aby system działał poprawnie.
Patrz rozdział „Aktywacja Systemu
monitorowania ciśnienia w oponach” na
stronie 4-133.
PRZESTROGA
Zamieniaj opony kierunkowe, radialne,
z asymetrycznym bieżnikiem lub
z kolcami, przekładając je z przodu do
tyłu, a nie ze strony na stronę. Trwałość
opon zmniejszy się, gdy zostaną
zamienione stronami.
(Z mechanizmem różnicowym
o ograniczonym poślizgu)
Nie należy stosować:
•Opon o rozmiarze innym, niż
przewidziano
•Opon o różnych rozmiarach lub
typach równocześnie
•Opon niewystarczająco
napompowanych
Jeśli nie przestrzega się tych instrukcji,
obrót kół lewych i prawych będzie
różny, przez co stale będzie obciążany
mechanizm różnicowy o ograniczonym
poślizgu.
To spowoduje usterkę.
tWymiana opony
OSTRZEŻENIE
Zawsze używaj opon będących
w dobrym stanie technicznym:
Jazda ze zużytymi oponami zagraża
bezpieczeństwu. Ograniczone
możliwości hamowania, skręcania
oraz trakcji mogą doprowadzić do
wypadku.
Wymieniaj wszystkie cztery opony
w tym samym czasie:
Wymiana tylko jednej opony jest
niebezpieczna. Może to wpłynąć na
utratę przyczepności i pogorszenie
skuteczności hamowania. Mazda
stanowczo zaleca wymianę
wszystkich czterech opon w tym
samym czasie.
Gdy opona zużywa się nierównomiernie,
pierwsze objawy zużycia będą widoczne
na wysokości wskaźnika zużycia bieżnika
znajdującego się na boku opony.
Jeżeli tak się stanie wymień oponę.
Nowy bieżnikWskaźnik
zużycia bieżnika
Bieżnik zużyty
Oponę należy wymienić zanim wytarcie
bieżnika pojawi się na całej szerokości
opony.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-40

(Z systemem monitorowania ciśnienia
w oponach)
Po wyregulowaniu ciśnienia w oponach
wymagane jest wykonanie aktywacji
systemu monitorowania ciśnienia
w oponach, aby system działał poprawnie.
Patrz rozdział „Aktywacja Systemu
monitorowania ciśnienia w oponach” na
stronie 4-133.
tWymiana koła
OSTRZEŻENIE
Zawsze używaj w samochodzie kół
o prawidłowych wymiarach:
Użycie koła o nieprawidłowych
wymiarach zagraża bezpieczeństwu.
Pogorszona zostanie skuteczność
hamowania i prowadzenie
samochodu, co prowadzi do utraty
kontroli nad samochodem i do
wypadku.
PRZESTROGA
Koło o nieprawidłowych wymiarach
może mieć niekorzystny wpływ na:
•Mocowanie opony
•Trwałość koła i łożysk piasty koła
•Prześwit pod samochodem
•Prześwit w przypadku stosowania
łańcuchów przeciwpoślizgowych
•Wskazania prędkościomierza
•Ustawienie świateł
•Wysokość zderzaka
•System monitorowania ciśnienia
w oponach
*
UWAGA
Przy wymianie koła upewnij się, czy
nowe koło posiada taką samą, jak
oryginalne koło fabryczne, średnicę,
szerokość obręczy i odsadzenie.
W celu uzyskania szczegółowych
informacji, skontaktuj się ze
specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Prawidłowe wyważenie opony umożliwia
uzyskanie maksymalnego komfortu jazdy i
zmniejszenie zużywania się bieżnika.
Opony nieprawidłowo wyważone
powodują wibracje i nierównomierne
zużywanie się bieżnika.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-41

Żarówki
6
15
1316
15234
1011141012789
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-42

Światła przednie (światła mijania)
Światła przednie (światła drogowe)
Światła do jazdy dziennej
Światła pozycyjne
Światła kierunkowskazów przednich
Światła kierunkowskazów bocznych
Światła stop
Światła kierunkowskazów tylnych
Światła tylne
Światła cofania
Tylne światło przeciwmgielne (Model z kierownicą z lewej strony)*
Tylne światło przeciwmgielne (Model z kierownicą z prawej strony)*
Trzecie światło Stop
Oświetlenie tablicy rejestracyjnej
Lampa sufitowa
Oświetlenie bagażnika
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-43

PRZESTROGA
Podczas wyjmowania kloszy lub opraw
lamp za pomocą śrubokręta upewnij
się, że płaska końcówka śrubokręta nie
styka się z wewnętrznym zaciskiem.
Zetknięcie się płaskiego śrubokręta
z zaciskiem może spowodować zwarcie.
UWAGA
•Aby wymienić żarówkę, skonsultuj
się ze specjalistą, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
•Aby dzieci nie miały dostępu do
przepalonych żarówek, przechowuj je
w specjalnych opakowaniach.
tWymiana żarówek świateł
zewnętrznych
Światła mijania, światła do jazdy
dziennej (LED), światła pozycyjne,
trzecie światło stop, światła stop,
światła tylne
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Światła do jazdy dziennej (ze
standardową żarówką)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.

Demontaż
Montaż
3. Odkręć w lewo śruby plastikowych
spinek, wyjmij spinki, a następnie
odchyl częściowo nadkole.

4. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-44

5. Wyjmij żarówkę z gniazda.

6. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Światła kierunkowskazów przednich
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w prawo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w lewo.
3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki, a
następnie częściowo odsłoń błotnik.

Demontaż
Montaż
4. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor do tyłu.

5. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
6. Wyjmij żarówkę z gniazda.

7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-45
