MAZDA MODEL MX-5 2015 Manuale del proprietario (in Italian)

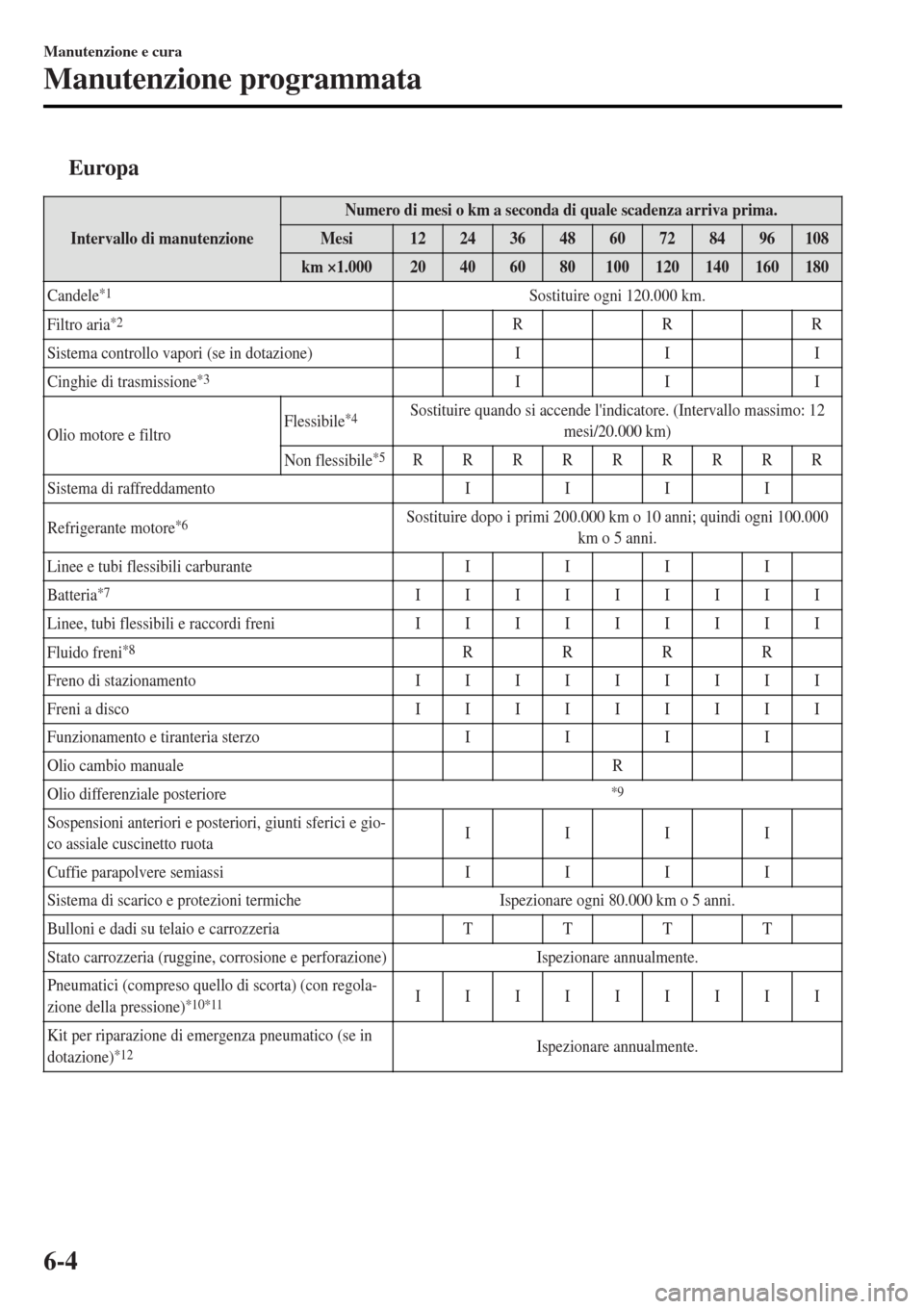

tEuropa
Intervallo di manutenzione
Numero di mesi o km a seconda di quale scadenza arriva prima.
Mesi1224364860728496108
km ×1.00020406080100120140160180
Candele
*1Sostituire ogni 120.000 km.
Filtro aria
*2RRR
Sistema controllo vapori (se in dotazione) I I I
Cinghie di trasmissione
*3III
Olio motore e filtroFlessibile
*4Sostituire quando si accende l'indicatore. (Intervallo massimo: 12
mesi/20.000 km)
Non flessibile
*5RRRRRRRRR
Sistema di raffreddamento IIII
Refrigerante motore
*6Sostituire dopo i primi 200.000 km o 10 anni; quindi ogni 100.000
km o 5 anni.
Linee e tubi flessibili carburante IIII
Batteria
*7IIIIIIIII
Linee, tubi flessibili e raccordi freni IIIIIIIII
Fluido freni
*8RRRR
Freno di stazionamento IIIIIIIII
Freni a disco IIIIIIIII
Funzionamento e tiranteria sterzo IIII
Olio cambio manuale R
Olio differenziale posteriore
*9
Sospensioni anteriori e posteriori, giunti sferici e gio-
co assiale cuscinetto ruotaIIII
Cuffie parapolvere semiassi IIII
Sistema di scarico e protezioni termiche Ispezionare ogni 80.000 km o 5 anni.
Bulloni e dadi su telaio e carrozzeria T T T T
Stato carrozzeria (ruggine, corrosione e perforazione) Ispezionare annualmente.
Pneumatici (compreso quello di scorta) (con regola-
zione della pressione)
*10*11IIIIIIIII
Kit per riparazione di emergenza pneumatico (se in
dotazione)
*12Ispezionare annualmente.
Manutenzione e cura
Manutenzione programmata
6-4

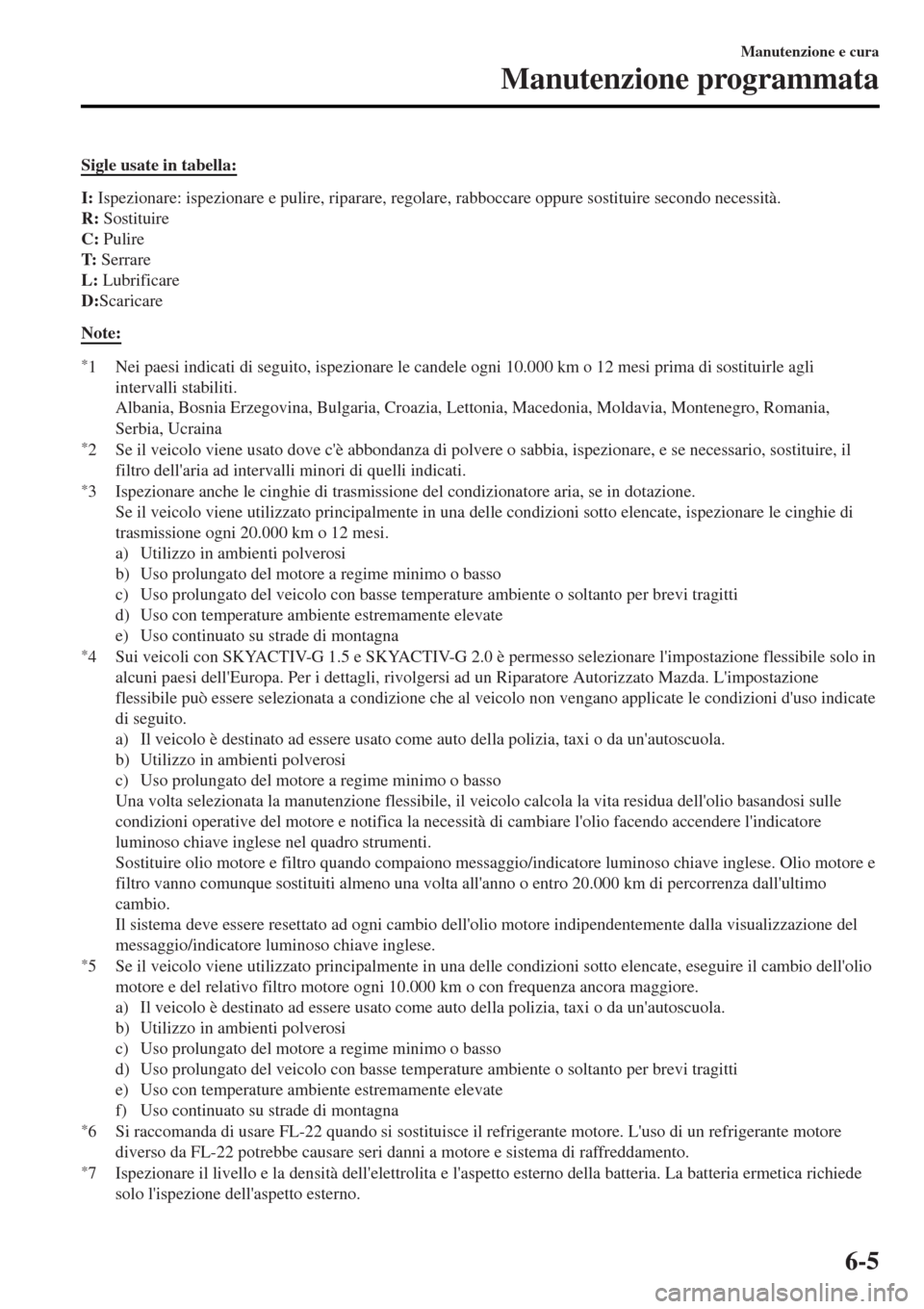

Sigle usate in tabella:
I: Ispezionare: ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
C: Pulire
T: Serrare
L: Lubrificare
D:Scaricare
Note:
*1 Nei paesi indicati di seguito, ispezionare le candele ogni 10.000 km o 12 mesi prima di sostituirle agli
intervalli stabiliti.
Albania, Bosnia Erzegovina, Bulgaria, Croazia, Lettonia, Macedonia, Moldavia, Montenegro, Romania,
Serbia, Ucraina
*2 Se il veicolo viene usato dove c'è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire, il
filtro dell'aria ad intervalli minori di quelli indicati.
*3 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ogni 20.000 km o 12 mesi.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*4 Sui veicoli con SKYACTIV-G 1.5 e SKYACTIV-G 2.0 è permesso selezionare l'impostazione flessibile solo in
alcuni paesi dell'Europa. Per i dettagli, rivolgersi ad un Riparatore Autorizzato Mazda. L'impostazione
flessibile può essere selezionata a condizione che al veicolo non vengano applicate le condizioni d'uso indicate
di seguito.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
Una volta selezionata la manutenzione flessibile, il veicolo calcola la vita residua dell'olio basandosi sulle
condizioni operative del motore e notifica la necessità di cambiare l'olio facendo accendere l'indicatore
luminoso chiave inglese nel quadro strumenti.
Sostituire olio motore e filtro quando compaiono messaggio/indicatore luminoso chiave inglese. Olio motore e
filtro vanno comunque sostituiti almeno una volta all'anno o entro 20.000 km di percorrenza dall'ultimo
cambio.
Il sistema deve essere resettato ad ogni cambio dell'olio motore indipendentemente dalla visualizzazione del
messaggio/indicatore luminoso chiave inglese.
*5 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro motore ogni 10.000 km o con frequenza ancora maggiore.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*6 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L'uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*7 Ispezionare il livello e la densità dell'elettrolita e l'aspetto esterno della batteria. La batteria ermetica richiede
solo l'ispezione dell'aspetto esterno.
Manutenzione e cura
Manutenzione programmata
6-5

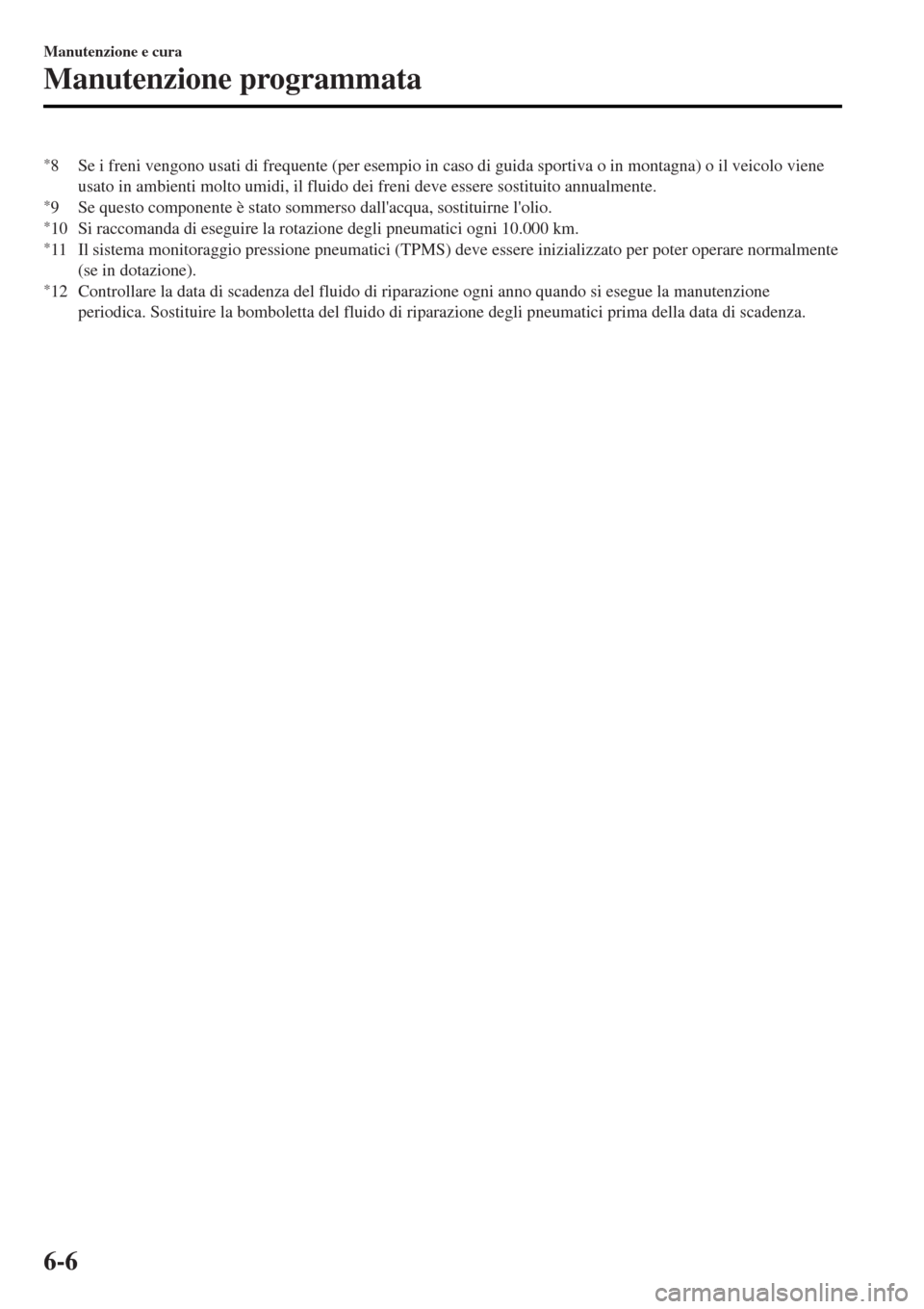

*8 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*9 Se questo componente è stato sommerso dall'acqua, sostituirne l'olio.*10 Si raccomanda di eseguire la rotazione degli pneumatici ogni 10.000 km.*11 Il sistema monitoraggio pressione pneumatici (TPMS) deve essere inizializzato per poter operare normalmente
(se in dotazione).
*12 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.
Manutenzione e cura
Manutenzione programmata
6-6

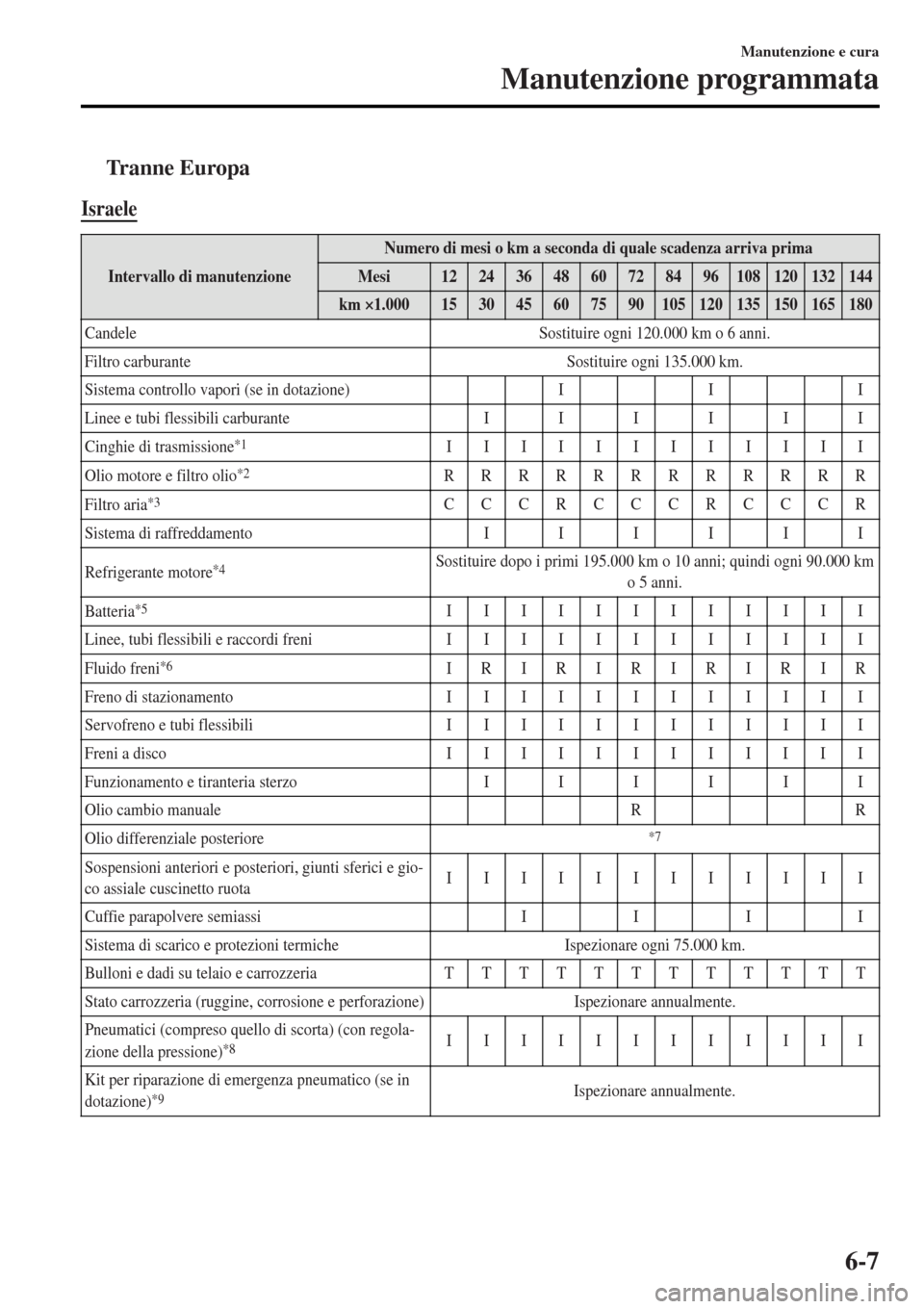

tTranne Europa
Israele
Intervallo di manutenzione
Numero di mesi o km a seconda di quale scadenza arriva prima
Mesi1224364860728496108120132144
km ×1.000153045607590105120135150165180
Candele Sostituire ogni 120.000 km o 6 anni.
Filtro carburante Sostituire ogni 135.000 km.
Sistema controllo vapori (se in dotazione) I I I
Linee e tubi flessibili carburante IIIIII
Cinghie di trasmissione
*1IIIIIIIIIIII
Olio motore e filtro olio
*2RRRRRRRRRRRR
Filtro aria
*3CCCRCCCRCCCR
Sistema di raffreddamento IIIIII
Refrigerante motore
*4Sostituire dopo i primi 195.000 km o 10 anni; quindi ogni 90.000 km
o 5 anni.
Batteria
*5IIIIIIIIIIII
Linee, tubi flessibili e raccordi freni I I I I I I I I I I I I
Fluido freni
*6IRIRIRIRIRIR
Freno di stazionamento IIIIIIIIIIII
Servofreno e tubi flessibili I I I I I I I I I I I I
Freni a disco IIIIIIIIIIII
Funzionamento e tiranteria sterzo IIIIII
Olio cambio manuale R R
Olio differenziale posteriore
*7
Sospensioni anteriori e posteriori, giunti sferici e gio-
co assiale cuscinetto ruotaIIIIIIIIIIII
Cuffie parapolvere semiassi I I I I
Sistema di scarico e protezioni termiche Ispezionare ogni 75.000 km.
Bulloni e dadi su telaio e carrozzeria T T T T T T T T T T T T
Stato carrozzeria (ruggine, corrosione e perforazione) Ispezionare annualmente.
Pneumatici (compreso quello di scorta) (con regola-
zione della pressione)
*8IIIIIIIIIIII
Kit per riparazione di emergenza pneumatico (se in
dotazione)
*9Ispezionare annualmente.
Manutenzione e cura
Manutenzione programmata
6-7

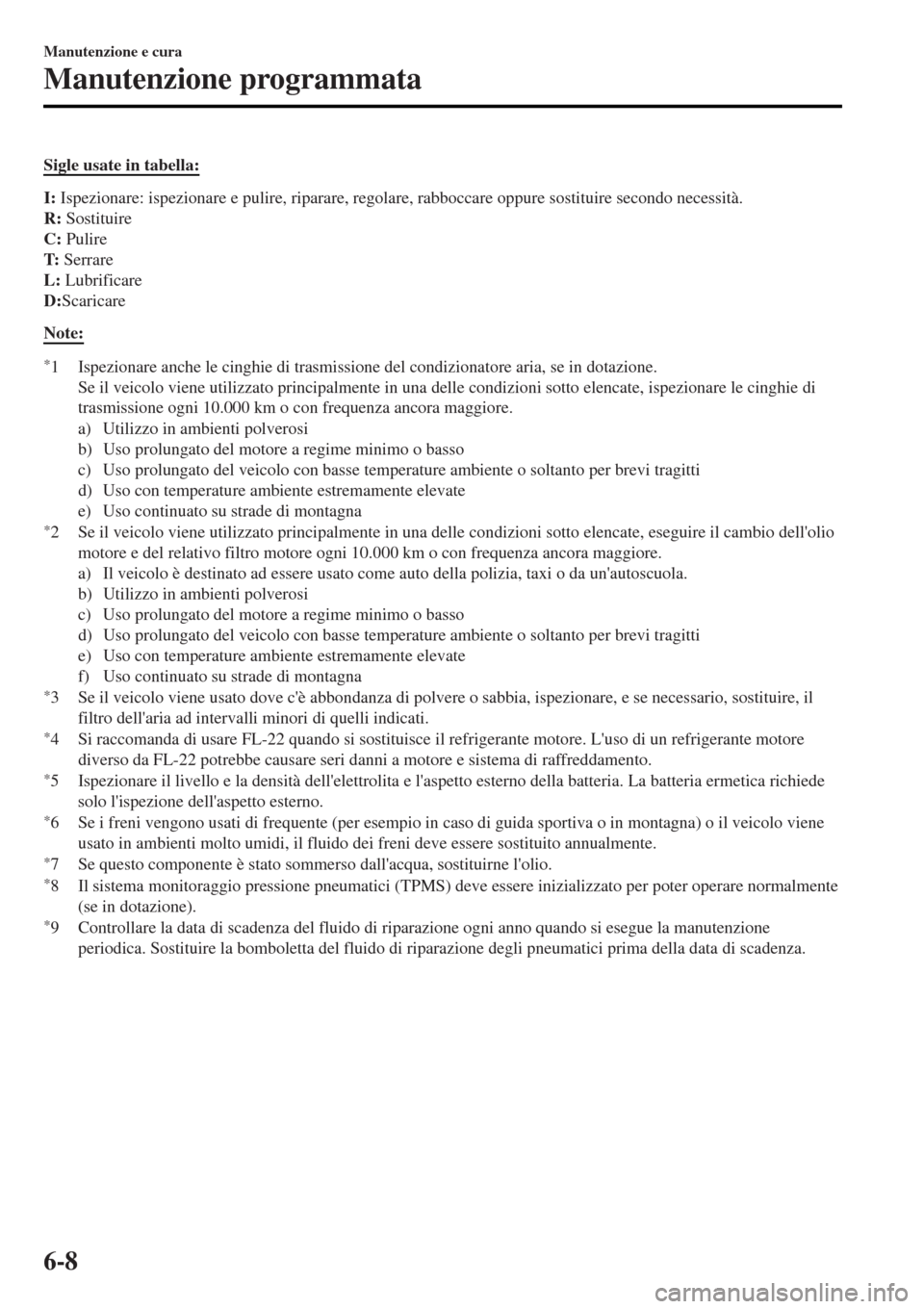

Sigle usate in tabella:
I: Ispezionare: ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
C: Pulire
T: Serrare
L: Lubrificare
D:Scaricare
Note:
*1 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ogni 10.000 km o con frequenza ancora maggiore.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*2 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro motore ogni 10.000 km o con frequenza ancora maggiore.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*3 Se il veicolo viene usato dove c'è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire, il
filtro dell'aria ad intervalli minori di quelli indicati.
*4 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L'uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*5 Ispezionare il livello e la densità dell'elettrolita e l'aspetto esterno della batteria. La batteria ermetica richiede
solo l'ispezione dell'aspetto esterno.
*6 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*7 Se questo componente è stato sommerso dall'acqua, sostituirne l'olio.*8 Il sistema monitoraggio pressione pneumatici (TPMS) deve essere inizializzato per poter operare normalmente
(se in dotazione).
*9 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.
Manutenzione e cura
Manutenzione programmata
6-8

Eccetto Israele
Intervallo di manu-
tenzioneNumero di mesi o km a seconda di quale scadenza arriva prima.
Mesi6121824303642485460667278849096
km ×1.00010203040506070809010011 0120130140150160
Filtro carburante Sostituire ogni 60.000 km.
Candele
*1Sostituire ogni 120.000 km.
Sistema controllo vapori (se in dota-
zione)IIIIIIII
Cinghie di trasmissione
*2IIIIIIIIIIIIIIII
Olio motore
*3
Eccetto i paesi
di cui sottoRRRRRRRRRRRRRRRR
Georgia/
Armenia/
CambogiaSostituire ogni 5.000 km o 6 mesi.
Filtro olio motore
*3
Eccetto i paesi
di cui sottoRRRRRRRRRRRRRRRR
Georgia/
Armenia/
CambogiaSostituire ogni 10.000 km o 1 anno.
Sistema di raffreddamento I I I I I I I I
Refrigerante motore
*4Sostituire dopo i primi 200.000 km o 10 anni; quindi ogni 100.000 km o 5 anni.
Filtro aria
*5
Eccetto i paesi
di cui sottoCCRCCRCC
Georgia/
ArmeniaCRCRCRCR
Linee e tubi flessibili carburante I I I I I I I I
Batteria
*6IIIIIIII
Linee, tubi flessibili e raccordi freni I I I I I I I I
Fluido freni
*7IIIRIIIRIIIRIIIR
Freno di stazionamento IIIIIIIIIIIIIIII
Servofreno e tubi flessibili I I I I I I I I
Freni a disco IIIIIIIIIIIIIIII
Funzionamento e tiranteria sterzo I I I I I I I I
Olio cambio manuale R
Olio differenziale posteriore
*8
Sospensioni anteriori e posteriori,
giunti sferici e gioco assiale cuscinetto
ruotaIIIIIIII
Cuffie parapolvere semiassi IIII
Manutenzione e cura
Manutenzione programmata
6-9

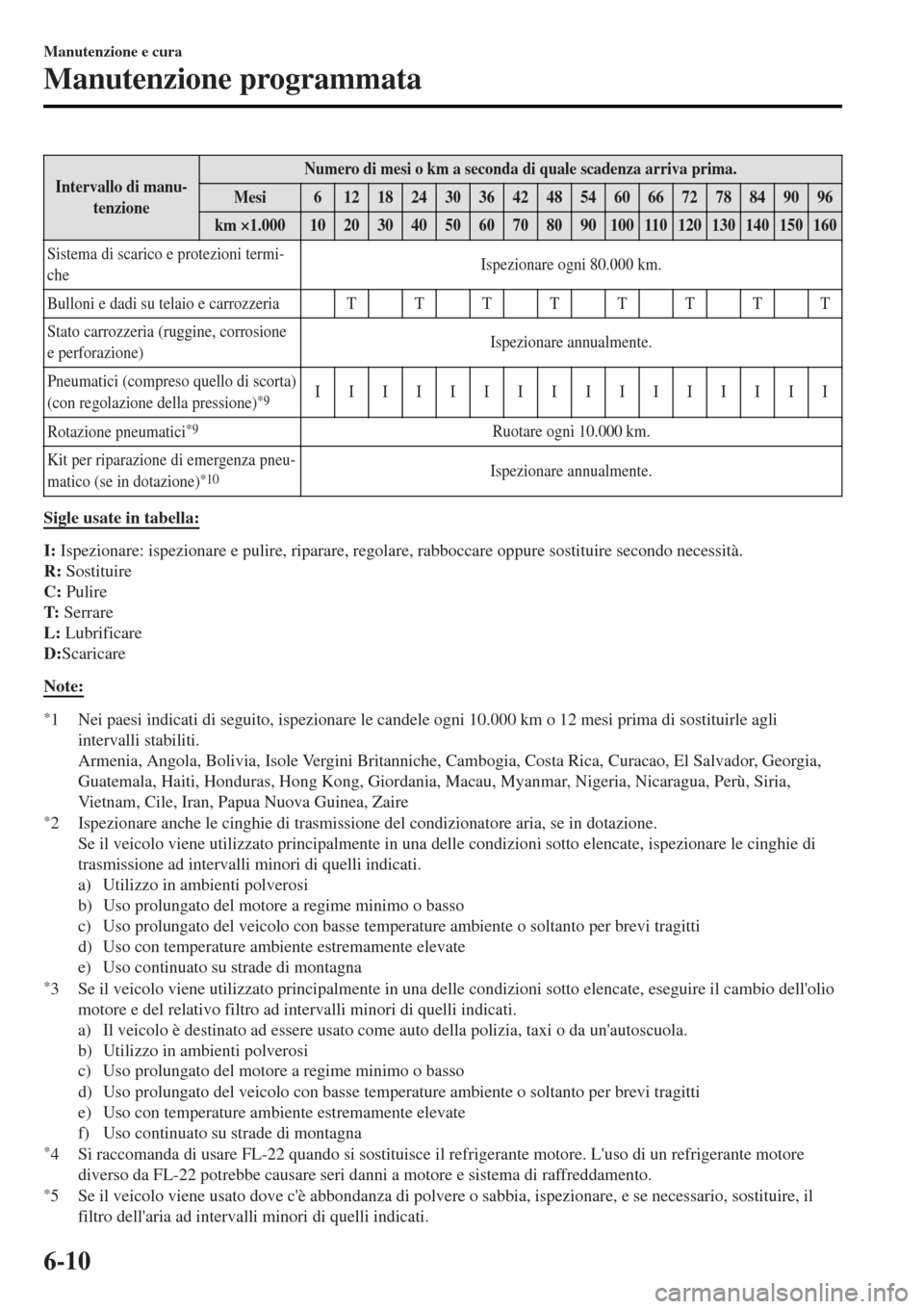

Intervallo di manu-
tenzioneNumero di mesi o km a seconda di quale scadenza arriva prima.
Mesi6121824303642485460667278849096
km ×1.000102030405060708090100110120130140150160
Sistema di scarico e protezioni termi-
cheIspezionare ogni 80.000 km.
Bulloni e dadi su telaio e carrozzeria T T T T T T T T
Stato carrozzeria (ruggine, corrosione
e perforazione)Ispezionare annualmente.
Pneumatici (compreso quello di scorta)
(con regolazione della pressione)
*9IIIIIIIIIIIIIIII
Rotazione pneumatici
*9Ruotare ogni 10.000 km.
Kit per riparazione di emergenza pneu-
matico (se in dotazione)
*10Ispezionare annualmente.
Sigle usate in tabella:
I: Ispezionare: ispezionare e pulire, riparare, regolare, rabboccare oppure sostituire secondo necessità.
R: Sostituire
C: Pulire
T: Serrare
L: Lubrificare
D:Scaricare
Note:
*1 Nei paesi indicati di seguito, ispezionare le candele ogni 10.000 km o 12 mesi prima di sostituirle agli
intervalli stabiliti.
Armenia, Angola, Bolivia, Isole Vergini Britanniche, Cambogia, Costa Rica, Curacao, El Salvador, Georgia,
Guatemala, Haiti, Honduras, Hong Kong, Giordania, Macau, Myanmar, Nigeria, Nicaragua, Perù, Siria,
Vietnam, Cile, Iran, Papua Nuova Guinea, Zaire
*2 Ispezionare anche le cinghie di trasmissione del condizionatore aria, se in dotazione.
Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, ispezionare le cinghie di
trasmissione ad intervalli minori di quelli indicati.
a) Utilizzo in ambienti polverosi
b) Uso prolungato del motore a regime minimo o basso
c) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
d) Uso con temperature ambiente estremamente elevate
e) Uso continuato su strade di montagna
*3 Se il veicolo viene utilizzato principalmente in una delle condizioni sotto elencate, eseguire il cambio dell'olio
motore e del relativo filtro ad intervalli minori di quelli indicati.
a) Il veicolo è destinato ad essere usato come auto della polizia, taxi o da un'autoscuola.
b) Utilizzo in ambienti polverosi
c) Uso prolungato del motore a regime minimo o basso
d) Uso prolungato del veicolo con basse temperature ambiente o soltanto per brevi tragitti
e) Uso con temperature ambiente estremamente elevate
f) Uso continuato su strade di montagna
*4 Si raccomanda di usare FL-22 quando si sostituisce il refrigerante motore. L'uso di un refrigerante motore
diverso da FL-22 potrebbe causare seri danni a motore e sistema di raffreddamento.
*5 Se il veicolo viene usato dove c'è abbondanza di polvere o sabbia, ispezionare, e se necessario, sostituire, il
filtro dell'aria ad intervalli minori di quelli indicati.
Manutenzione e cura
Manutenzione programmata
6-10

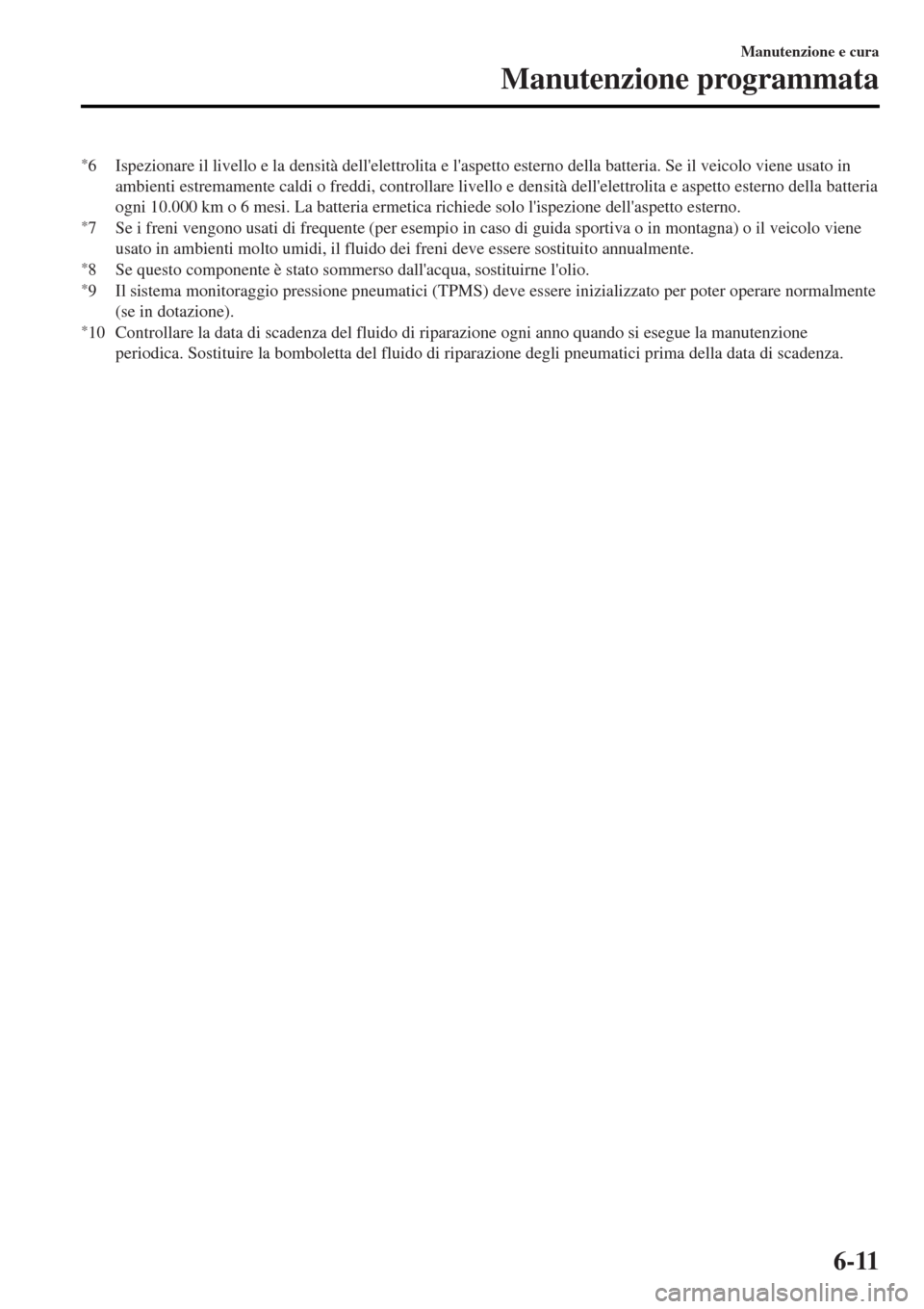

*6 Ispezionare il livello e la densità dell'elettrolita e l'aspetto esterno della batteria. Se il veicolo viene usato in
ambienti estremamente caldi o freddi, controllare livello e densità dell'elettrolita e aspetto esterno della batteria
ogni 10.000 km o 6 mesi. La batteria ermetica richiede solo l'ispezione dell'aspetto esterno.
*7 Se i freni vengono usati di frequente (per esempio in caso di guida sportiva o in montagna) o il veicolo viene
usato in ambienti molto umidi, il fluido dei freni deve essere sostituito annualmente.
*8 Se questo componente è stato sommerso dall'acqua, sostituirne l'olio.*9 Il sistema monitoraggio pressione pneumatici (TPMS) deve essere inizializzato per poter operare normalmente
(se in dotazione).
*10 Controllare la data di scadenza del fluido di riparazione ogni anno quando si esegue la manutenzione
periodica. Sostituire la bomboletta del fluido di riparazione degli pneumatici prima della data di scadenza.
Manutenzione e cura
Manutenzione programmata
6-11

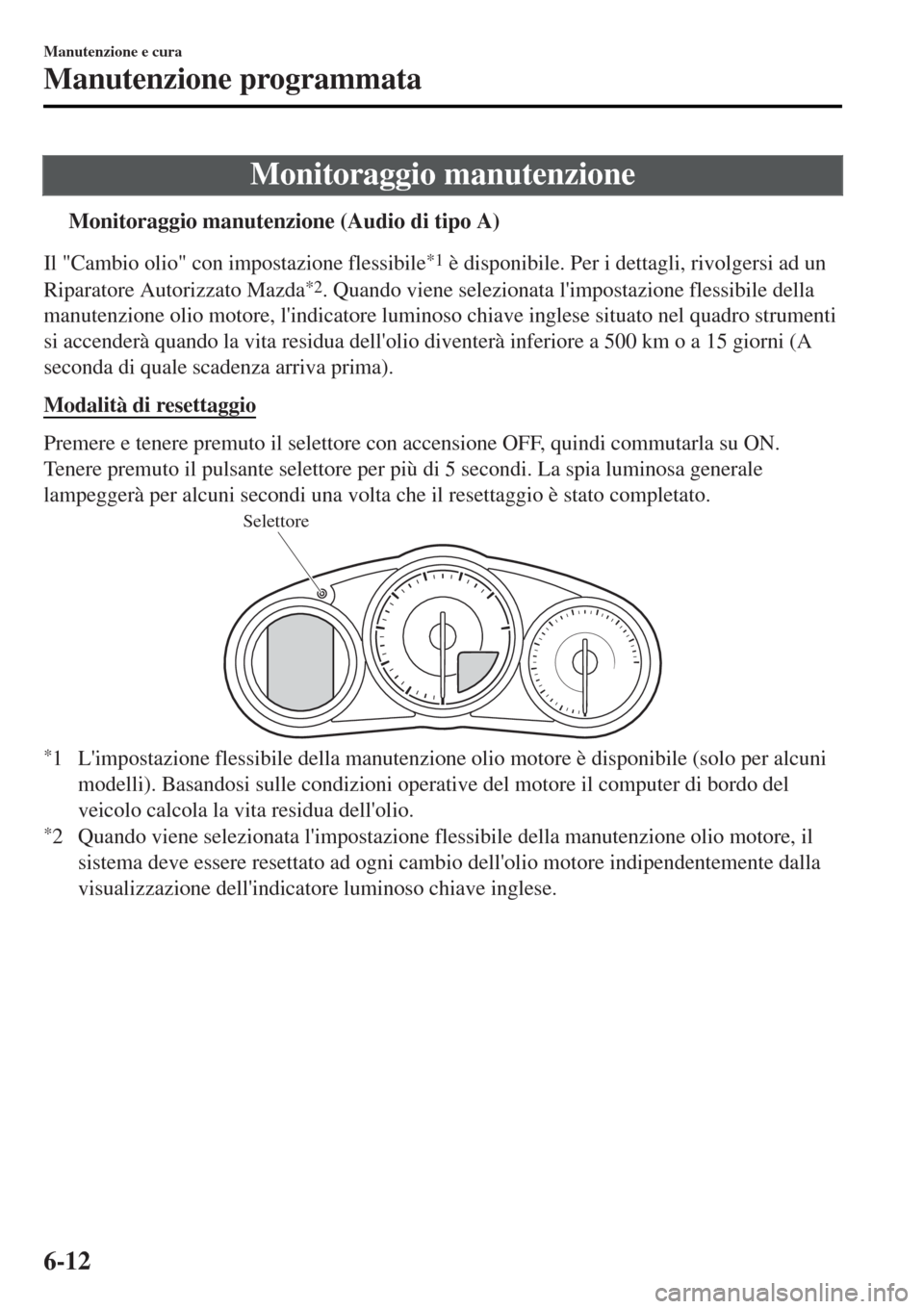

Monitoraggio manutenzione
tMonitoraggio manutenzione (Audio di tipo A)
Il "Cambio olio" con impostazione flessibile*1 è disponibile. Per i dettagli, rivolgersi ad un
Riparatore Autorizzato Mazda
*2. Quando viene selezionata l'impostazione flessibile della
manutenzione olio motore, l'indicatore luminoso chiave inglese situato nel quadro strumenti
si accenderà quando la vita residua dell'olio diventerà inferiore a 500 km o a 15 giorni (A
seconda di quale scadenza arriva prima).
Modalità di resettaggio
Premere e tenere premuto il selettore con accensione OFF, quindi commutarla su ON.
Tenere premuto il pulsante selettore per più di 5 secondi. La spia luminosa generale
lampeggerà per alcuni secondi una volta che il resettaggio è stato completato.
Selettore
*1 L'impostazione flessibile della manutenzione olio motore è disponibile (solo per alcuni
modelli). Basandosi sulle condizioni operative del motore il computer di bordo del
veicolo calcola la vita residua dell'olio.
*2 Quando viene selezionata l'impostazione flessibile della manutenzione olio motore, il
sistema deve essere resettato ad ogni cambio dell'olio motore indipendentemente dalla
visualizzazione dell'indicatore luminoso chiave inglese.
Manutenzione e cura
Manutenzione programmata
6-12

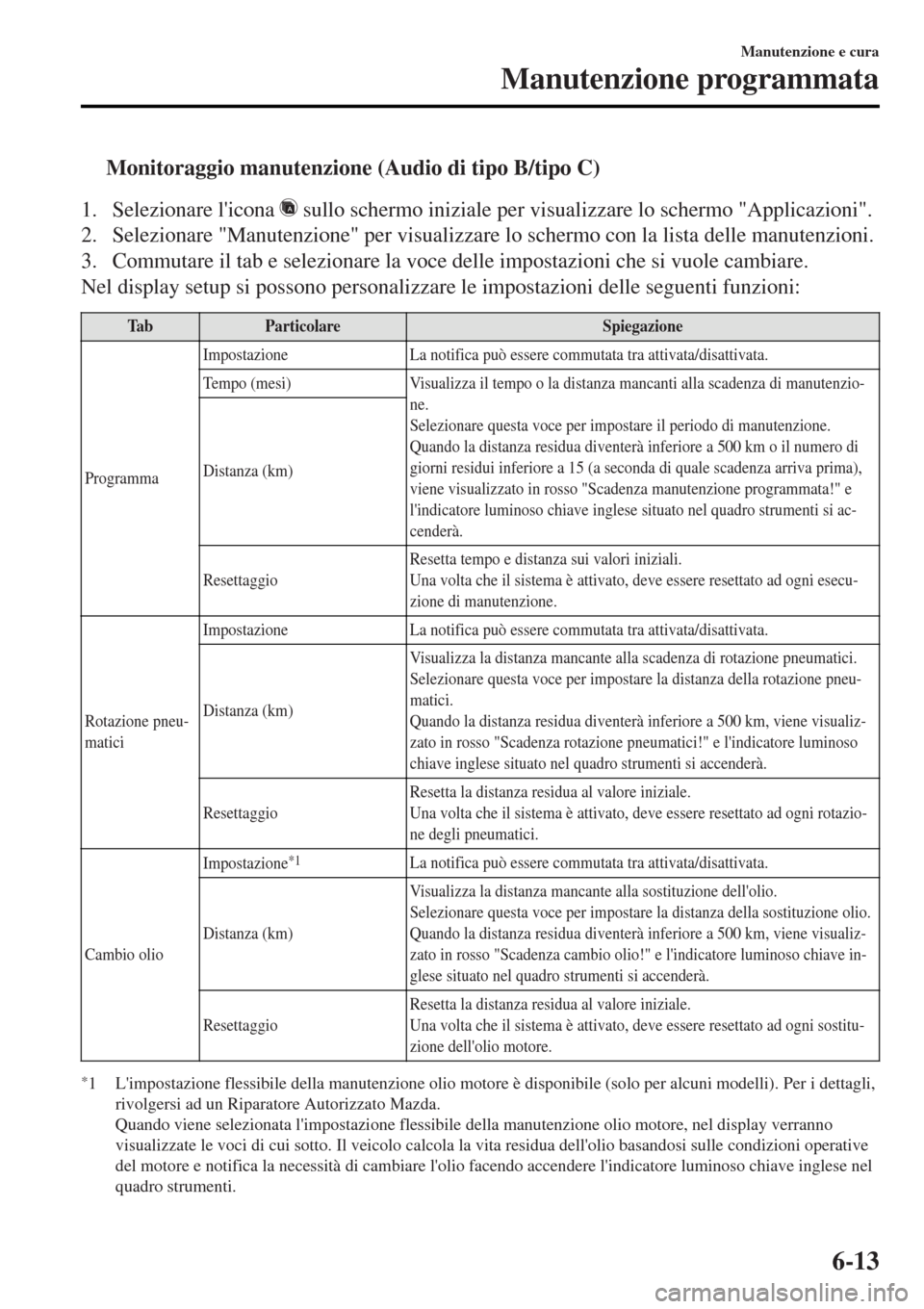

tMonitoraggio manutenzione (Audio di tipo B/tipo C)
1. Selezionare l'icona sullo schermo iniziale per visualizzare lo schermo "Applicazioni".
2. Selezionare "Manutenzione" per visualizzare lo schermo con la lista delle manutenzioni.
3. Commutare il tab e selezionare la voce delle impostazioni che si vuole cambiare.
Nel display setup si possono personalizzare le impostazioni delle seguenti funzioni:
Ta bParticolareSpiegazione
ProgrammaImpostazione La notifica può essere commutata tra attivata/disattivata.
Tempo (mesi) Visualizza il tempo o la distanza mancanti alla scadenza di manutenzio-
ne.
Selezionare questa voce per impostare il periodo di manutenzione.
Quando la distanza residua diventerà inferiore a 500 km o il numero di
giorni residui inferiore a 15 (a seconda di quale scadenza arriva prima),
viene visualizzato in rosso "Scadenza manutenzione programmata!" e
l'indicatore luminoso chiave inglese situato nel quadro strumenti si ac-
cenderà. Distanza (km)
ResettaggioResetta tempo e distanza sui valori iniziali.
Una volta che il sistema è attivato, deve essere resettato ad ogni esecu-
zione di manutenzione.
Rotazione pneu-
maticiImpostazione La notifica può essere commutata tra attivata/disattivata.
Distanza (km)Visualizza la distanza mancante alla scadenza di rotazione pneumatici.
Selezionare questa voce per impostare la distanza della rotazione pneu-
matici.
Quando la distanza residua diventerà inferiore a 500 km, viene visualiz-
zato in rosso "Scadenza rotazione pneumatici!" e l'indicatore luminoso
chiave inglese situato nel quadro strumenti si accenderà.
ResettaggioResetta la distanza residua al valore iniziale.
Una volta che il sistema è attivato, deve essere resettato ad ogni rotazio-
ne degli pneumatici.
Cambio olioImpostazione
*1La notifica può essere commutata tra attivata/disattivata.
Distanza (km)Visualizza la distanza mancante alla sostituzione dell'olio.
Selezionare questa voce per impostare la distanza della sostituzione olio.
Quando la distanza residua diventerà inferiore a 500 km, viene visualiz-
zato in rosso "Scadenza cambio olio!" e l'indicatore luminoso chiave in-
glese situato nel quadro strumenti si accenderà.
ResettaggioResetta la distanza residua al valore iniziale.
Una volta che il sistema è attivato, deve essere resettato ad ogni sostitu-
zione dell'olio motore.
*1 L'impostazione flessibile della manutenzione olio motore è disponibile (solo per alcuni modelli). Per i dettagli,
rivolgersi ad un Riparatore Autorizzato Mazda.
Quando viene selezionata l'impostazione flessibile della manutenzione olio motore, nel display verranno
visualizzate le voci di cui sotto. Il veicolo calcola la vita residua dell'olio basandosi sulle condizioni operative
del motore e notifica la necessità di cambiare l'olio facendo accendere l'indicatore luminoso chiave inglese nel
quadro strumenti.
Manutenzione e cura
Manutenzione programmata
6-13
