MAZDA MODEL MX-5 2015 Manuale del proprietario (in Italian)

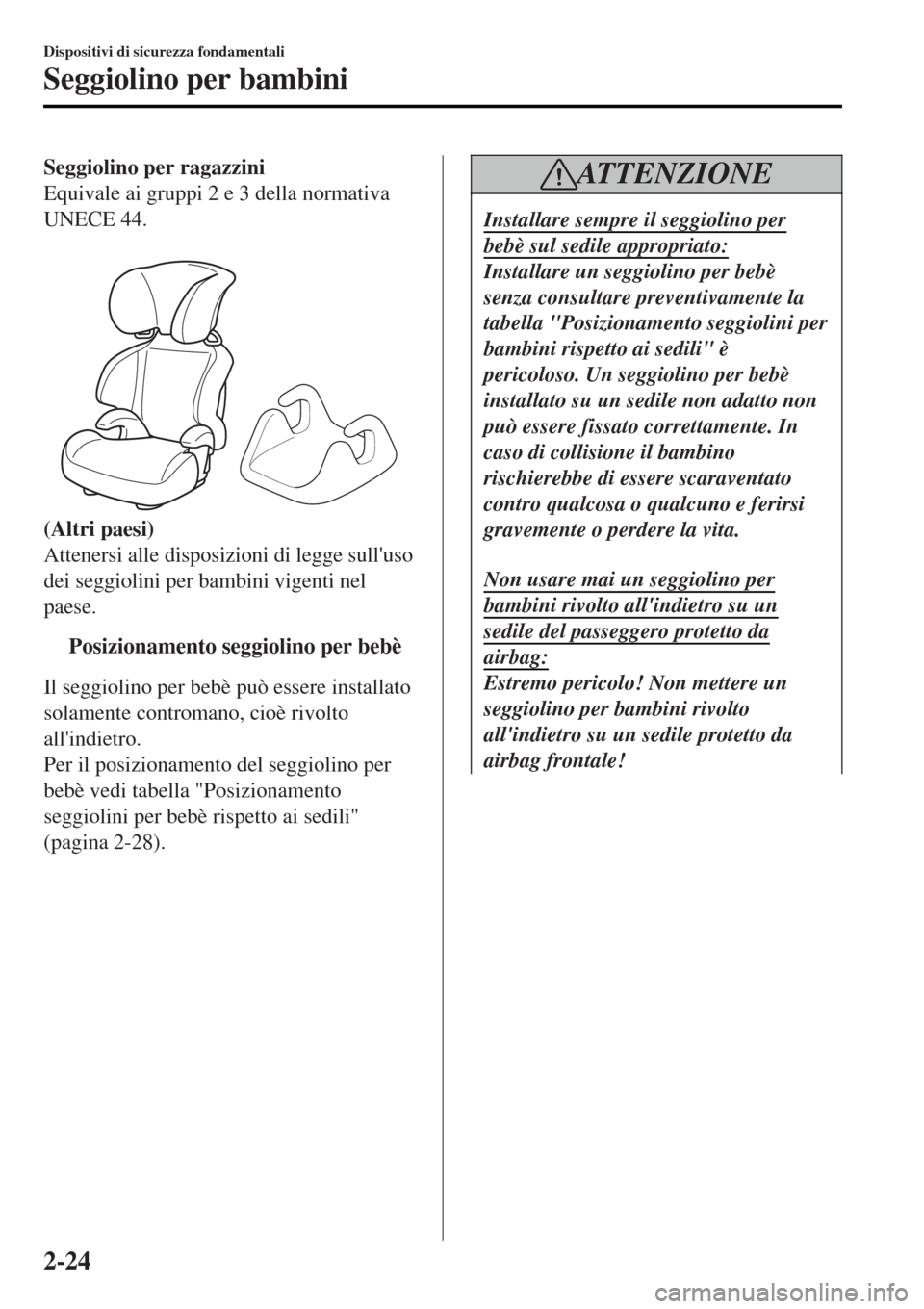

Seggiolino per ragazzini
Equivale ai gruppi 2 e 3 della normativa
UNECE 44.

(Altri paesi)
Attenersi alle disposizioni di legge sull'uso
dei seggiolini per bambini vigenti nel
paese.
ttPosizionamento seggiolino per bebè
Il seggiolino per bebè può essere installato
solamente contromano, cioè rivolto
all'indietro.
Per il posizionamento del seggiolino per
bebè vedi tabella "Posizionamento
seggiolini per bebè rispetto ai sedili"
(pagina 2-28).
ATTENZIONE
Installare sempre il seggiolino per
bebè sul sedile appropriato:
Installare un seggiolino per bebè
senza consultare preventivamente la
tabella "Posizionamento seggiolini per
bambini rispetto ai sedili" è
pericoloso. Un seggiolino per bebè
installato su un sedile non adatto non
può essere fissato correttamente. In
caso di collisione il bambino
rischierebbe di essere scaraventato
contro qualcosa o qualcuno e ferirsi
gravemente o perdere la vita.
Non usare mai un seggiolino per
bambini rivolto all'indietro su un
sedile del passeggero protetto da
airbag:
Estremo pericolo! Non mettere un
seggiolino per bambini rivolto
all'indietro su un sedile protetto da
airbag frontale!
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-24

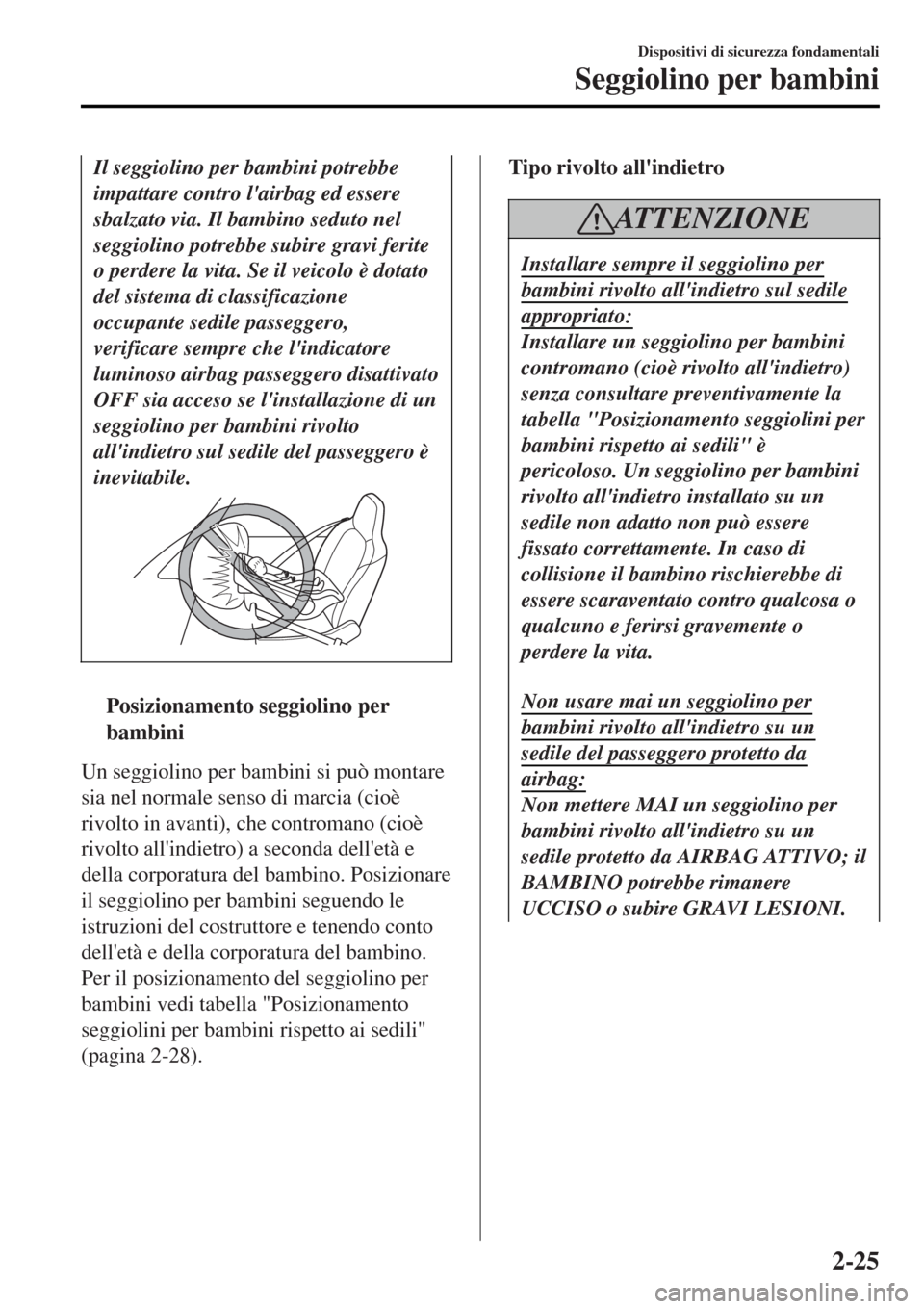

Il seggiolino per bambini potrebbe
impattare contro l'airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite
o perdere la vita. Se il veicolo è dotato
del sistema di classificazione
occupante sedile passeggero,
verificare sempre che l'indicatore
luminoso airbag passeggero disattivato
OFF sia acceso se l'installazione di un
seggiolino per bambini rivolto
all'indietro sul sedile del passeggero è
inevitabile.
ttPosizionamento seggiolino per
bambini
Un seggiolino per bambini si può montare
sia nel normale senso di marcia (cioè
rivolto in avanti), che contromano (cioè
rivolto all'indietro) a seconda dell'età e
della corporatura del bambino. Posizionare
il seggiolino per bambini seguendo le
istruzioni del costruttore e tenendo conto
dell'età e della corporatura del bambino.
Per il posizionamento del seggiolino per
bambini vedi tabella "Posizionamento
seggiolini per bambini rispetto ai sedili"
(pagina 2-28).
Tipo rivolto all'indietro
ATTENZIONE
Installare sempre il seggiolino per
bambini rivolto all'indietro sul sedile
appropriato:
Installare un seggiolino per bambini
contromano (cioè rivolto all'indietro)
senza consultare preventivamente la
tabella "Posizionamento seggiolini per
bambini rispetto ai sedili" è
pericoloso. Un seggiolino per bambini
rivolto all'indietro installato su un
sedile non adatto non può essere
fissato correttamente. In caso di
collisione il bambino rischierebbe di
essere scaraventato contro qualcosa o
qualcuno e ferirsi gravemente o
perdere la vita.
Non usare mai un seggiolino per
bambini rivolto all'indietro su un
sedile del passeggero protetto da
airbag:
Non mettere MAI un seggiolino per
bambini rivolto all'indietro su un
sedile protetto da AIRBAG ATTIVO; il
BAMBINO potrebbe rimanere
UCCISO o subire GRAVI LESIONI.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-25

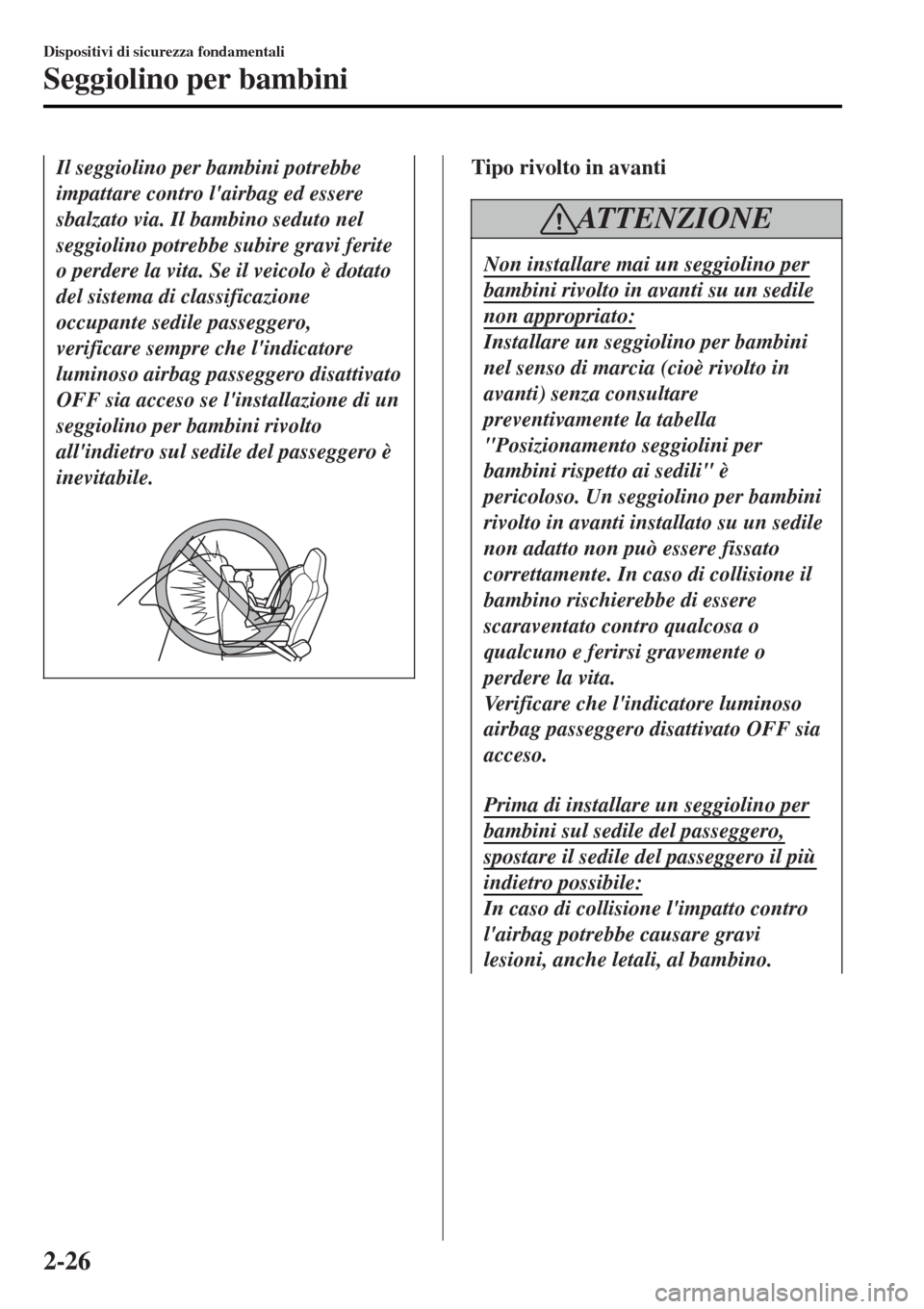

Il seggiolino per bambini potrebbe
impattare contro l'airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite
o perdere la vita. Se il veicolo è dotato
del sistema di classificazione
occupante sedile passeggero,
verificare sempre che l'indicatore
luminoso airbag passeggero disattivato
OFF sia acceso se l'installazione di un
seggiolino per bambini rivolto
all'indietro sul sedile del passeggero è
inevitabile.
Tipo rivolto in avanti
ATTENZIONE
Non installare mai un seggiolino per
bambini rivolto in avanti su un sedile
non appropriato:
Installare un seggiolino per bambini
nel senso di marcia (cioè rivolto in
avanti) senza consultare
preventivamente la tabella
"Posizionamento seggiolini per
bambini rispetto ai sedili" è
pericoloso. Un seggiolino per bambini
rivolto in avanti installato su un sedile
non adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o
qualcuno e ferirsi gravemente o
perdere la vita.
Verificare che l'indicatore luminoso
airbag passeggero disattivato OFF sia
acceso.
Prima di installare un seggiolino per
bambini sul sedile del passeggero,
spostare il sedile del passeggero il più
indietro possibile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi
lesioni, anche letali, al bambino.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-26

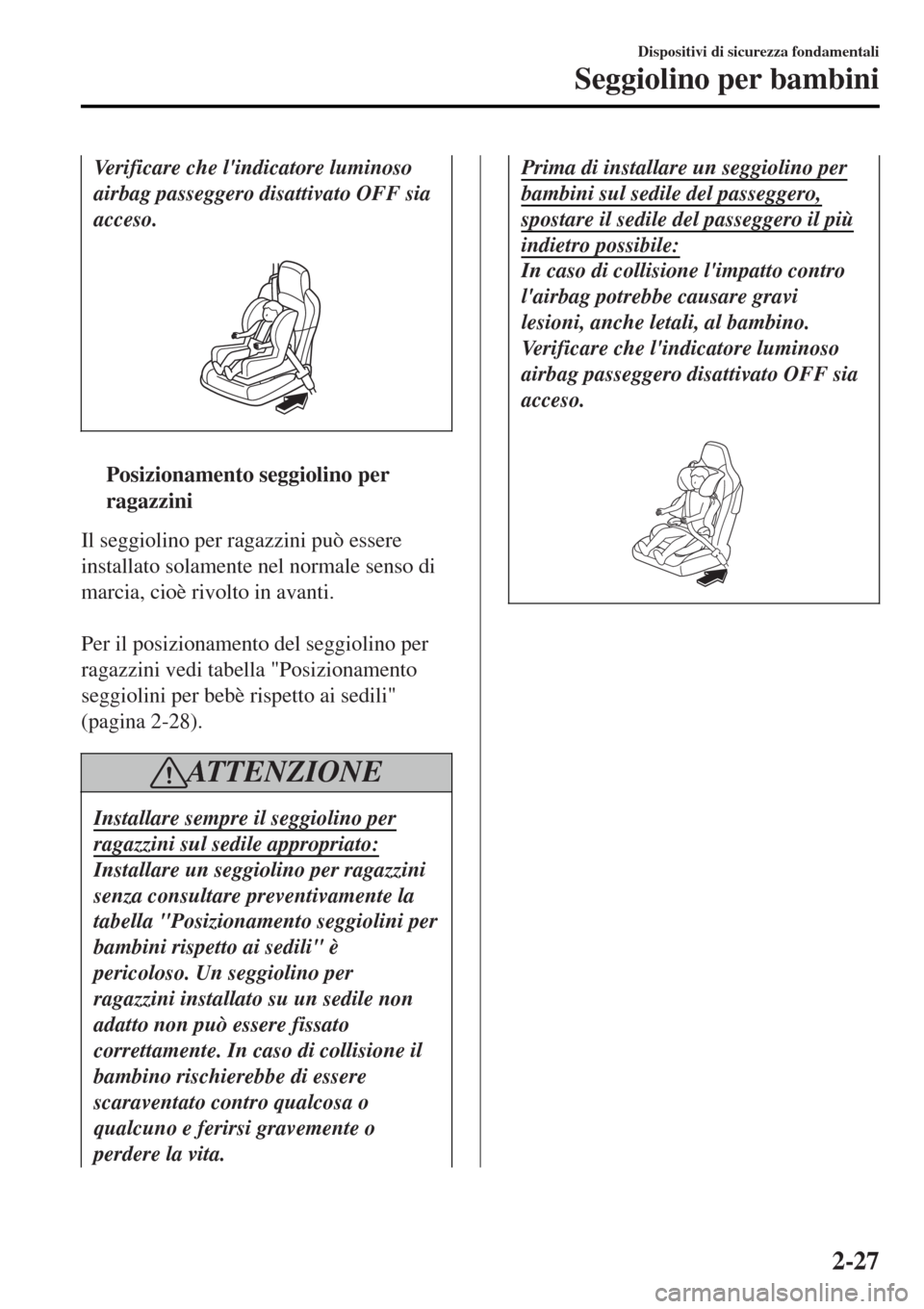

Verificare che l'indicatore luminoso
airbag passeggero disattivato OFF sia
acceso.

ttPosizionamento seggiolino per
ragazzini
Il seggiolino per ragazzini può essere
installato solamente nel normale senso di
marcia, cioè rivolto in avanti.

Per il posizionamento del seggiolino per
ragazzini vedi tabella "Posizionamento
seggiolini per bebè rispetto ai sedili"
(pagina 2-28).
AT T E N Z I O N E
Installare sempre il seggiolino per
ragazzini sul sedile appropriato:
Installare un seggiolino per ragazzini
senza consultare preventivamente la
tabella "Posizionamento seggiolini per
bambini rispetto ai sedili" è
pericoloso. Un seggiolino per
ragazzini installato su un sedile non
adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o
qualcuno e ferirsi gravemente o
perdere la vita.
Prima di installare un seggiolino per
bambini sul sedile del passeggero,
spostare il sedile del passeggero il più
indietro possibile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi
lesioni, anche letali, al bambino.
Verificare che l'indicatore luminoso
airbag passeggero disattivato OFF sia
acceso.

Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-27

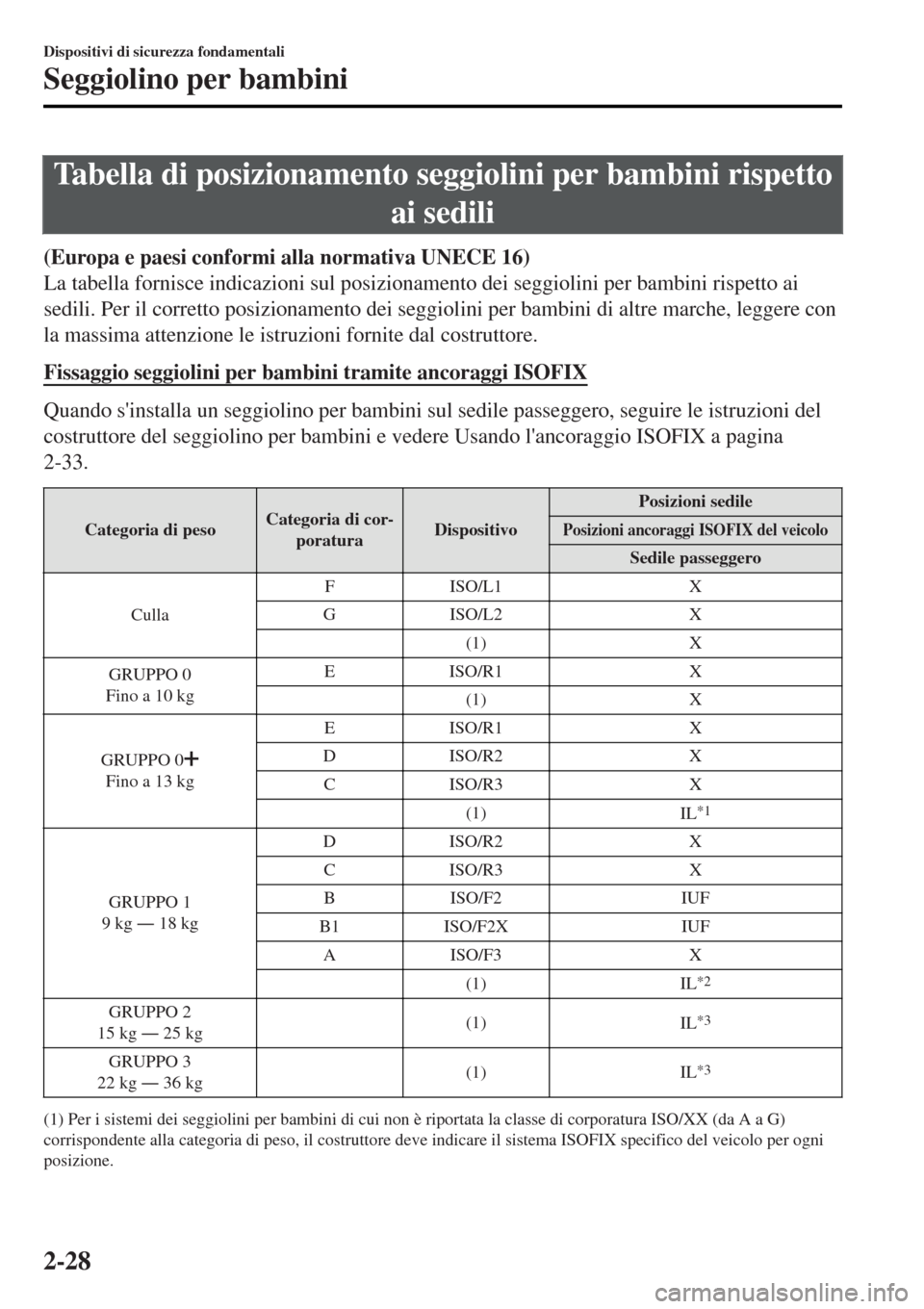

Tabella di posizionamento seggiolini per bambini rispetto
ai sedili
(Europa e paesi conformi alla normativa UNECE 16)
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini rispetto ai
sedili. Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere con
la massima attenzione le istruzioni fornite dal costruttore.
Fissaggio seggiolini per bambini tramite ancoraggi ISOFIX
Quando s'installa un seggiolino per bambini sul sedile passeggero, seguire le istruzioni del
costruttore del seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX a pagina
2-33.
Categoria di pesoCategoria di cor-
poraturaDispositivo
Posizioni sedile
Posizioni ancoraggi ISOFIX del veicolo
Sedile passeggero
CullaFISO/L1 X
GISO/L2 X
(1) X
GRUPPO 0
Fino a 10 kgEISO/R1 X
(1) X
GRUPPO 0
Fino a 13 kgEISO/R1 X
DISO/R2 X
CISO/R3 X
(1)
IL
*1
GRUPPO 1
9 kg Š 18 kgDISO/R2 X
CISO/R3 X
BISO/F2 IUF
B1 ISO/F2X IUF
AISO/F3 X
(1)
IL
*2
GRUPPO 2
15 kg Š 25 kg(1)
IL*3
GRUPPO 3
22 kg Š 36 kg(1)
IL*3
(1) Per i sistemi dei seggiolini per bambini di cui non è riportata la classe di corporatura ISO/XX (da A a G)
corrispondente alla categoria di peso, il costruttore deve indicare il sistema ISOFIX specifico del veicolo per ogni
posizione.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-28

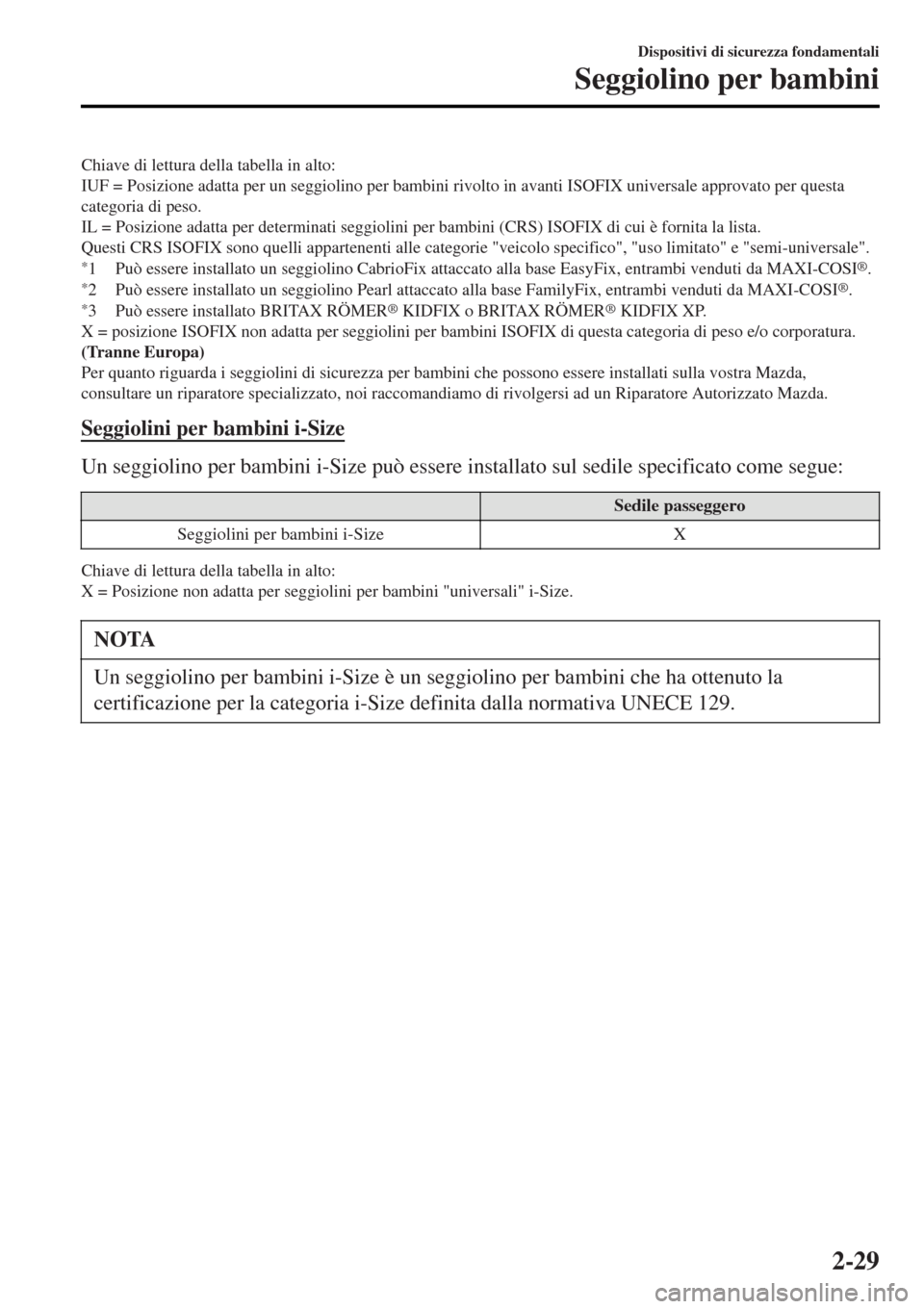

Chiave di lettura della tabella in alto:
IUF = Posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX universale approvato per questa
categoria di peso.
IL = Posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX di cui è fornita la lista.
Questi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "uso limitato" e "semi-universale".
*1 Può essere installato un seggiolino CabrioFix attaccato alla base EasyFix, entrambi venduti da MAXI-COSI®.*2 Può essere installato un seggiolino Pearl attaccato alla base FamilyFix, entrambi venduti da MAXI-COSI®.*3 Può essere installato BRITAX RÖMER® KIDFIX o BRITAX RÖMER® KIDFIX XP.
X = posizione ISOFIX non adatta per seggiolini per bambini ISOFIX di questa categoria di peso e/o corporatura.
(Tranne Europa)
Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere installati sulla vostra Mazda,
consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Seggiolini per bambini i-Size
Un seggiolino per bambini i-Size può essere installato sul sedile specificato come segue:
Sedile passeggero
Seggiolini per bambini i-Size X
Chiave di lettura della tabella in alto:
X = Posizione non adatta per seggiolini per bambini "universali" i-Size.
NOTA
Un seggiolino per bambini i-Size è un seggiolino per bambini che ha ottenuto la
certificazione per la categoria i-Size definita dalla normativa UNECE 129.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-29

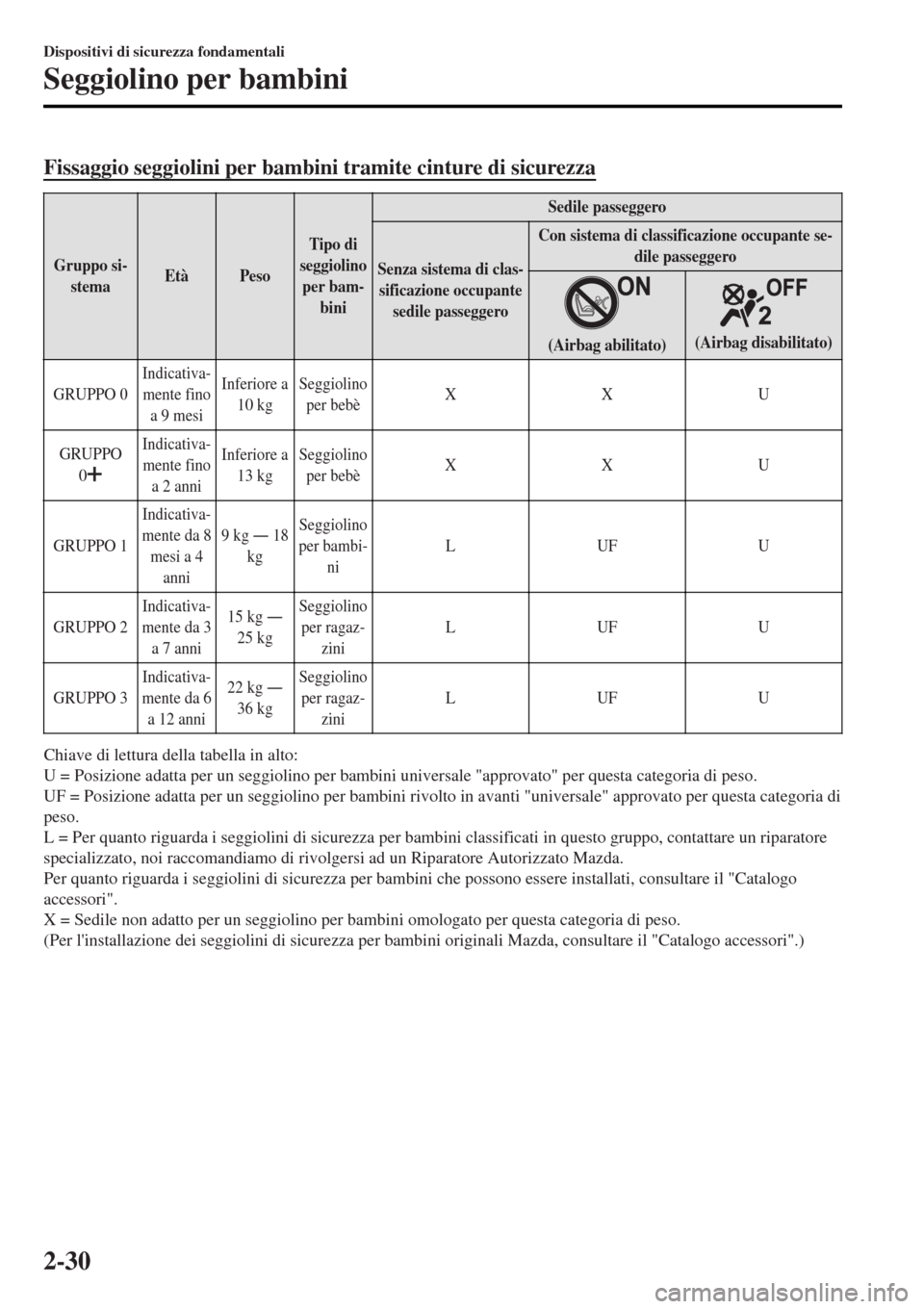

Fissaggio seggiolini per bambini tramite cinture di sicurezza
Gruppo si-
stemaEtàPeso
Tipo di
seggiolino
per bam-
bini
Sedile passeggero
Senza sistema di clas-
sificazione occupante
sedile passeggero
Con sistema di classificazione occupante se-
dile passeggero
(Airbag abilitato)(Airbag disabilitato)
GRUPPO 0Indicativa-
mente fino
a 9 mesiInferiore a
10 kgSeggiolino
per bebèXXU
GRUPPO
0
Indicativa-
mente fino
a 2 anniInferiore a
13 kgSeggiolino
per bebèXXU
GRUPPO 1Indicativa-
mente da 8
mesi a 4
anni9 kg Š 18
kgSeggiolino
per bambi-
niLUFU
GRUPPO 2Indicativa-
mente da 3
a 7 anni15 kg Š
25 kgSeggiolino
per ragaz-
ziniLUFU
GRUPPO 3Indicativa-
mente da 6
a 12 anni22 kg Š
36 kgSeggiolino
per ragaz-
ziniLUFU
Chiave di lettura della tabella in alto:
U = Posizione adatta per un seggiolino per bambini universale "approvato" per questa categoria di peso.
UF = Posizione adatta per un seggiolino per bambini rivolto in avanti "universale" approvato per questa categoria di
peso.
L = Per quanto riguarda i seggiolini di sicurezza per bambini classificati in questo gruppo, contattare un riparatore
specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere installati, consultare il "Catalogo
accessori".
X = Sedile non adatto per un seggiolino per bambini omologato per questa categoria di peso.
(Per l'installazione dei seggiolini di sicurezza per bambini originali Mazda, consultare il "Catalogo accessori".)
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-30

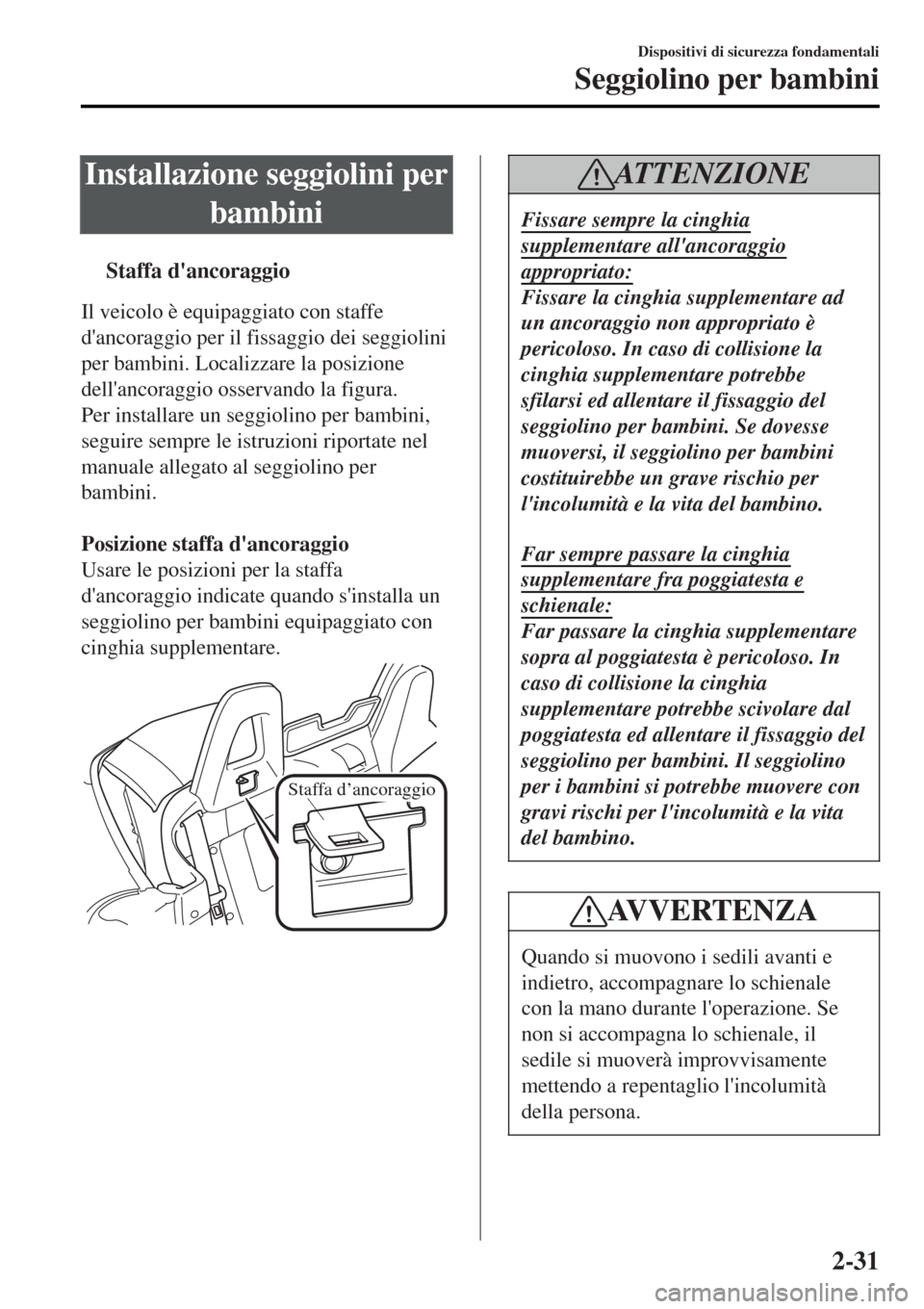

Installazione seggiolini per
bambini
tStaffa d'ancoraggio
Il veicolo è equipaggiato con staffe
d'ancoraggio per il fissaggio dei seggiolini
per bambini. Localizzare la posizione
dell'ancoraggio osservando la figura.
Per installare un seggiolino per bambini,
seguire sempre le istruzioni riportate nel
manuale allegato al seggiolino per
bambini.

Posizione staffa d'ancoraggio
Usare le posizioni per la staffa
d'ancoraggio indicate quando s'installa un
seggiolino per bambini equipaggiato con
cinghia supplementare.
Staffa d’ancoraggio
ATTENZIONE
Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e
schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In
caso di collisione la cinghia
supplementare potrebbe scivolare dal
poggiatesta ed allentare il fissaggio del
seggiolino per bambini. Il seggiolino
per i bambini si potrebbe muovere con
gravi rischi per l'incolumità e la vita
del bambino.
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale
con la mano durante l'operazione. Se
non si accompagna lo schienale, il
sedile si muoverà improvvisamente
mettendo a repentaglio l'incolumità
della persona.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-31

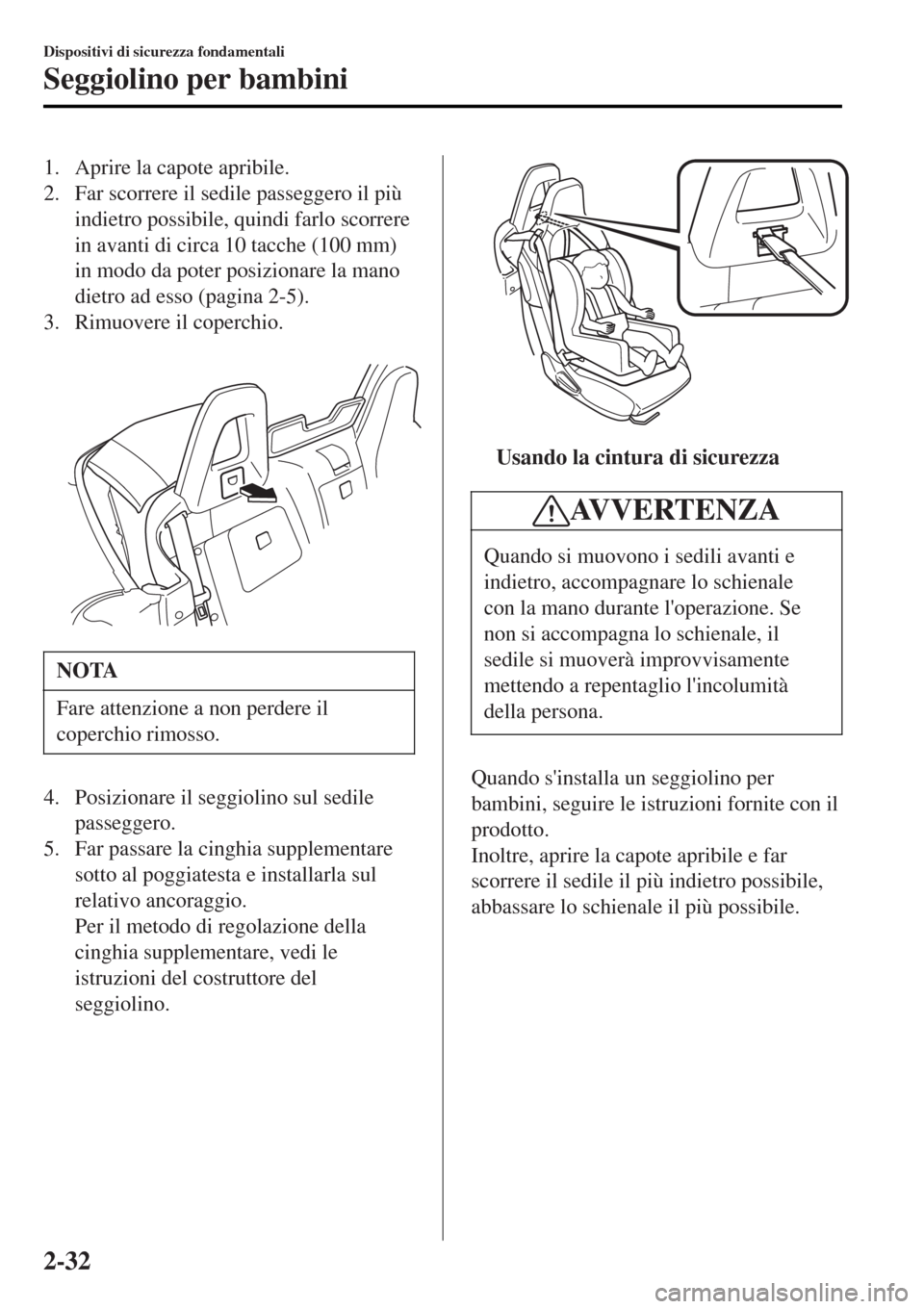

1. Aprire la capote apribile.
2. Far scorrere il sedile passeggero il più
indietro possibile, quindi farlo scorrere
in avanti di circa 10 tacche (100 mm)
in modo da poter posizionare la mano
dietro ad esso (pagina 2-5).
3. Rimuovere il coperchio.

NOTA
Fare attenzione a non perdere il
coperchio rimosso.
4. Posizionare il seggiolino sul sedile
passeggero.
5. Far passare la cinghia supplementare
sotto al poggiatesta e installarla sul
relativo ancoraggio.
Per il metodo di regolazione della
cinghia supplementare, vedi le
istruzioni del costruttore del
seggiolino.
ttUsando la cintura di sicurezza
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale
con la mano durante l'operazione. Se
non si accompagna lo schienale, il
sedile si muoverà improvvisamente
mettendo a repentaglio l'incolumità
della persona.
Quando s'installa un seggiolino per
bambini, seguire le istruzioni fornite con il
prodotto.
Inoltre, aprire la capote apribile e far
scorrere il sedile il più indietro possibile,
abbassare lo schienale il più possibile.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-32

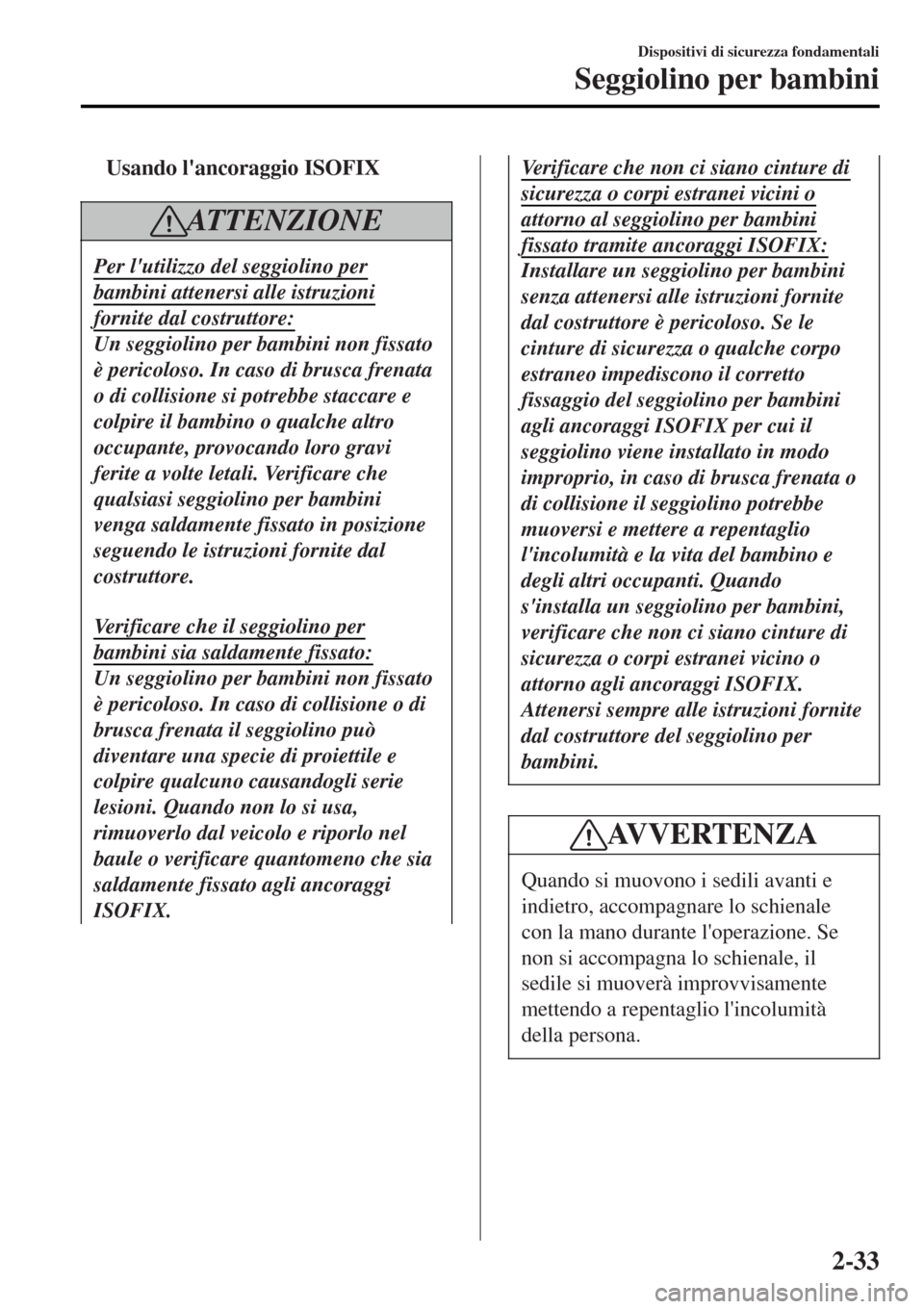

tUsando l'ancoraggio ISOFIX
AT T E N Z I O N E
Per l'utilizzo del seggiolino per
bambini attenersi alle istruzioni
fornite dal costruttore:
Un seggiolino per bambini non fissato
è pericoloso. In caso di brusca frenata
o di collisione si potrebbe staccare e
colpire il bambino o qualche altro
occupante, provocando loro gravi
ferite a volte letali. Verificare che
qualsiasi seggiolino per bambini
venga saldamente fissato in posizione
seguendo le istruzioni fornite dal
costruttore.
Verificare che il seggiolino per
bambini sia saldamente fissato:
Un seggiolino per bambini non fissato
è pericoloso. In caso di collisione o di
brusca frenata il seggiolino può
diventare una specie di proiettile e
colpire qualcuno causandogli serie
lesioni. Quando non lo si usa,
rimuoverlo dal veicolo e riporlo nel
baule o verificare quantomeno che sia
saldamente fissato agli ancoraggi
ISOFIX.
Verificare che non ci siano cinture di
sicurezza o corpi estranei vicini o
attorno al seggiolino per bambini
fissato tramite ancoraggi ISOFIX:
Installare un seggiolino per bambini
senza attenersi alle istruzioni fornite
dal costruttore è pericoloso. Se le
cinture di sicurezza o qualche corpo
estraneo impediscono il corretto
fissaggio del seggiolino per bambini
agli ancoraggi ISOFIX per cui il
seggiolino viene installato in modo
improprio, in caso di brusca frenata o
di collisione il seggiolino potrebbe
muoversi e mettere a repentaglio
l'incolumità e la vita del bambino e
degli altri occupanti. Quando
s'installa un seggiolino per bambini,
verificare che non ci siano cinture di
sicurezza o corpi estranei vicino o
attorno agli ancoraggi ISOFIX.
Attenersi sempre alle istruzioni fornite
dal costruttore del seggiolino per
bambini.
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale
con la mano durante l'operazione. Se
non si accompagna lo schienale, il
sedile si muoverà improvvisamente
mettendo a repentaglio l'incolumità
della persona.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-33
