Page 161 of 579
NOT
•Araç h Õz Õn Õ her zaman arac Õn
kullan Õld Õ ÷ Õ ülkenin/ úehrin kanun ve
düzenlemelerine göre ayarlay Õn Õz.
Bununla birlikte her zaman kilometre
sayac Õna bakarak h Õz Õ kontrol ediniz.
•Araç h Õz alarm Õ fonksiyonu 30 ila 250
km/s aras Õnda ayarlanabilir.
Araç h Õz alarm Õ a úa ÷ Õdaki prosedürle
ayarlanabilir.
1. Araç h Õz alarm Õ modunu görüntülemek
için INFO dü ÷mesine bas Õn.
2. Bip sesi duyulana kadar INFO
dü ÷mesine devaml Õ olarak bas Õn.
Ayarlanan araç h Õz Õ göstergesinde
üçüncü rakam yan Õp söner (yüzler
basama ÷ Õ).
3. INFO dü ÷mesine bas Õn ve üçüncü
rakam Õ (yüzler basama ÷ Õ) istenilen araç
h Õz Õna ayarlay Õn.
INFO tu úuna her bas Õ úta rakamsal
de ÷er de ÷i úir.
4. Bip sesi duyulana kadar INFO
dü ÷mesine devaml Õ olarak bas Õn.
Ayarlanan araç h Õz Õ ekran Õnda daha
küçük olan iki rakam yan Õp söner
(onlar ve birler basama ÷ Õ).
5. INFO dü ÷mesine bas Õn di ÷er iki
rakam Õ (onlar ve birler basama ÷ Õ)
istenilen araç h Õz Õna ayarlay Õn.
INFO tu úuna her bas Õ úta rakamsal
de ÷er de ÷i úir.
6. Bip sesi duyulana kadar INFO
dü ÷mesine devaml Õ olarak bas Õn.
Ayarlanan araç h Õz Õ, araç h Õz uyar Õ
ekran Õnda gösterilir.
Yolculuk S Õras Õnda
Gösterge Paneli ve Ekran
4-29
Page 162 of 579
Çoklu Bilgi Ekran Õ ve INFO Dü ÷mesi*
INFO düğmesi Çoklu Bilgi Ekranı
Çoklu bilgi ekran Õ, a úa ÷ Õdaki bilgileri gösterir.
•Odometre
•Tripmetre
•Motor so ÷utma s Õv Õs Õ s Õcakl Õ ÷ Õ göstergesi
•Ya k Õt göstergesi
•D Õ ú ortam s Õcakl Õ ÷ Õ
•Ya k Õt bitene kadar yol al Õnabilecek mesafe
•Ortalama yak Õt tasarrufu
•Mevcut yak Õt tasarrufu
•Bak Õm Monitörü
• ùeritten Ayr Õlma Uyar Õ Sistemi (LDWS) Ekran Õ
•Ayarlanabilir H Õz S Õn Õrlay Õc Õ (ASL) Ekran Õ
•Sabit H Õz Kontrolü Ekran Õ
•Araç H Õz Alarm Õ
•Tavan Çal Õ úma Ekran Õ
•Uyar Õ mesaj Õ
Yo l c u l u k S Õras Õnda
Gösterge Paneli ve Ekran
4-30*Baz Õ modellerde mevcuttur.
Page 163 of 579
Ekran içeri ÷i, INFO dü ÷mesine her bas Õld Õ ÷ Õnda de ÷i úir.
INFO düğmesine basınINFO düğmesine basın INFO düğmesine basınINFO düğmesine basın
INFO düğmesine basın Motor Soğutma Sıvısı
Sıcaklık Göstergesi,
Bakım Monitörü, Dış
Sıcaklık, Odometre,
Yakıt GöstergesiMotor Soğutma
Sıvısı Sıcaklık
Göstergesi, Mevcut
yakıtla gidilebilecek
mesafe, Dış Sıcaklık,
Odometre, Yakıt
Göstergesi Uyarı mesajı, Dış
Sıcaklık, Odometre,
Yakıt Göstergesi Motor Soğutma Sıvısı
Sıcaklık Göstergesi,
Tripmetre A,
Ortalama Yakıt
Tasarrufu, Mevcut
Yakıt Tasarrufu, Dış
Sıcaklık, Odometre,
Yakıt Göstergesi
Motor Soğutma Sıvısı
Sıcaklık Göstergesi,
Tripmetre B,
Ortalama Yakıt
Tasarrufu, Mevcut
Yakıt Tasarrufu, Dış
Sıcaklık, Odometre,
Yakıt Göstergesi*1
*2
*1: Yalnızca bir uyarı oluştuğunda gösterilir.
*2: Yalnızca araç sürülürken gösterilir.
Yolculuk S Õras Õnda
Gösterge Paneli ve Ekran
4-31
Page 164 of 579
tOdometre, Tripmetre ve Tripmetre
Seçme Dü ÷mesi
Kontak aç Õk iken odometre sürekli olarak
ekranda gösterilir ve TRIP A veya TRIP B
ekranlar Õ aras Õnda INFO dü ÷mesine
basarak geçi ú yap Õlabilir.
INFO düğmesine basınINFO düğmesi
Tripmetre A,
Odometre
Tripmetre B,
Odometre
Odometre
Odometre, arac Õn kat etti ÷i toplam
mesafeyi gösterir.
Tr i p m e t r e
Belirlenen bir süreye göre sürü ú mesafesi
gösterilir. øki tip (TRIP A, TRIP B) için de
uzakl Õk ve ortalama yak Õt ekonomisi ayr Õ
ayr Õ ölçülebilir.
Örne ÷in tripmetre A bir yolculuktaki
kilometreyi kaydetmek için, tripmetre B
ise yak Õt deposu tam olarak
doldurulduktan sonra yap Õlan kilometreyi
kaydetmek için kullan Õlabilir.
Tripmetre A seçiliyken ekranda TRIP A
yaz Õs Õ gösterilecektir. Tripmetre B
seçiliyken ise ekranda TRIP B yaz Õs Õ
gösterilecektir.
Tripmetre ve ortalama yak Õt ekonomisi her
iki modda da INFO dü ÷mesine 1,5 saniye
bas Õlarak s Õf Õrlanabilir.
NOT
•Sadece tripmetreler kilometreyi onun
katlar Õ úeklinde kaydeder.
•Tr ip m e t re a úa ÷ Õdaki durumlarda
silinebilir:
•Güç beslemesi kesildi ÷inde (sigorta
att Õ ÷ Õnda veya akü ba ÷lant Õlar Õ
kesildi ÷inde).
•Araç 9.999,9 km’nin üzerine
ç Õkt Õ ÷ Õnda.
ttMotor So ÷utma S Õv Õs Õ S Õcakl Õ ÷ Õ
Göstergesi
Motor so ÷utma suyunun s Õcakl Õ ÷ Õn Õ
gösterir. Mavi gösterge motor so ÷utma
suyunun s Õcakl Õ ÷ Õn Õn dü úük oldu ÷unu,
k Õrm Õz Õ gösterge ise motor so ÷utma
suyunun s Õcakl Õ ÷ Õn Õn yüksek oldu ÷unu ve
hararet yapt Õ ÷ Õn Õ gösterir.
Yo l c u l u k S Õras Õnda
Gösterge Paneli ve Ekran
4-32
Page 165 of 579
Motor so ÷utma s Õv Õs Õ s Õcakl Õ ÷ Õ göstergesi,
panel ayd Õnlatma kontrol dü ÷mesine
bas Õlarak sadece yüksek motor so ÷utma
s Õv Õs Õ s Õcakl Õ ÷ Õn Õ gösterecek úekilde
ayarlanabilir.
D øKKAT
Motor soğutma suyu sıcaklığı uyarı ışığı
(kırmızı) yanarsa, motor hararet yapmış
olabilir. Aracınızı hemen güvenli bir yere
park ediniz ve uygun önlemleri alınız. Araç
kullanılmaya devam ederse, motora zarar
verebilir.
Sayfa 7-24'deki Hararet bölümüne
bakınız.
NOT
•Motor so ÷utma suyu s Õcakl Õ ÷ Õ
göstergesinin s Õcakl Õk birimi (Santigrat,
Fahrenhayt), hava s Õcakl Õ ÷ Õ
göstergesinin s Õcakl Õk birimine göre
de ÷i úir.
Sayfa 9-10'deki Ki úiselle útirme
Özellikleri bölümüne bak Õn Õz.
•Normal sürü ú esnas Õnda motor so ÷utma
s Õv Õs Õ 100 °C veya daha dü úük bir
s Õcakl Õkta sabitlenir ve gösterge
100 °C'den daha dü úük bir s Õcakl Õk
gösterir.
tYa k Õt göstergesi
Kontak anahtar Õ ON konumuna
al Õnd Õ ÷ Õnda, yak Õt göstergesi depoda ne
kadar yak Õt kald Õ ÷ Õn Õ gösterir. Deponuzu
daima 1/4 oran Õnda dolu bulundurman Õz Õ
tavsiye ederiz.
Dolu
1/4 oranında Dolu
Boş
E ÷er yak Õt az ise, () ve () sar Õ renge
döner. Mümkün olan en k Õsa zamanda
depoyu doldurunuz.
Sayfa 7-40'deki Yap Õlacak Eylemler
bölümüne bak Õn Õz.
NOT
•Ya k Õt ald Õktan sonra, göstergenin eski
konumuna gelmesi biraz zaman alabilir.
Bunun yan Õnda, dik bir yoku ú ç Õkarken
veya keskin bir viraj al Õrken depodaki
yak Õt hareket edece ÷inden gösterge yak Õt
seviyesini yanl Õ ú gösterebilir.
Yolculuk S Õras Õnda
Gösterge Paneli ve Ekran
4-33

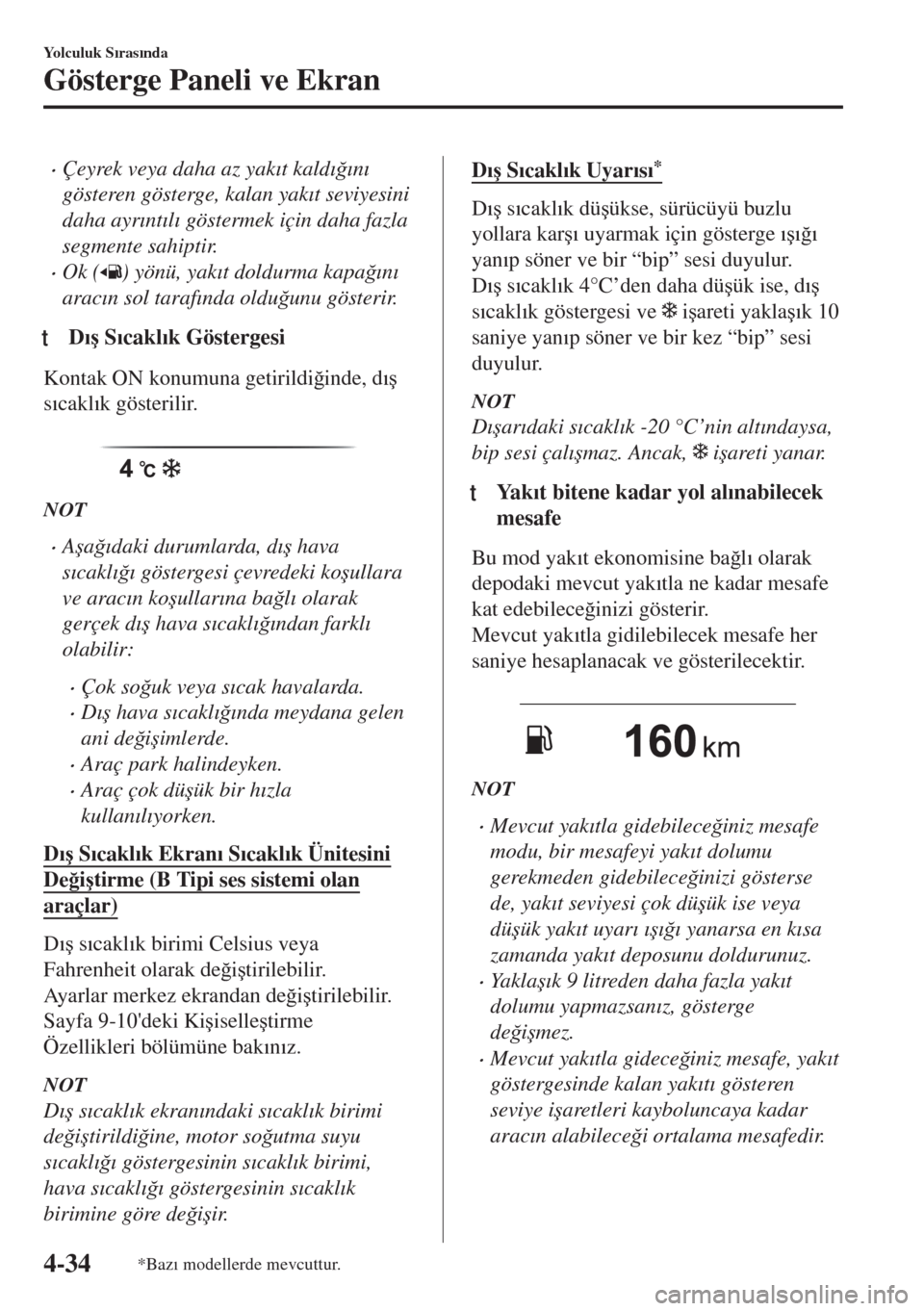

Page 166 of 579
•Çeyrek veya daha az yak Õt kald Õ ÷ Õn Õ
gösteren gösterge, kalan yak Õt seviyesini
daha ayr Õnt Õl Õ göstermek için daha fazla
segmente sahiptir.
•Ok () yönü, yak Õt doldurma kapa ÷ Õn Õ
arac Õn sol taraf Õnda oldu ÷unu gösterir.
ttD Õ ú S Õcakl Õk Göstergesi
Kontak ON konumuna getirildi ÷inde, d Õ ú
s Õcakl Õk gösterilir.
NOT
•A úa ÷ Õdaki durumlarda, d Õ ú hava
s Õcakl Õ ÷ Õ göstergesi çevredeki ko úullara
ve arac Õn ko úullar Õna ba ÷l Õ olarak
gerçek d Õ ú hava s Õcakl Õ ÷ Õndan farkl Õ
olabilir:
•Çok so ÷uk veya s Õcak havalarda.
•D Õ ú hava s Õcakl Õ ÷ Õnda meydana gelen
ani de ÷i úimlerde.
•Araç park halindeyken.
•Araç çok dü úük bir h Õzla
kullan Õl Õyorken.
D Õ ú S Õcakl Õk Ekran Õ S Õcakl Õk Ünitesini
De ÷i útirme (B Tipi ses sistemi olan
araçlar)
D Õ ú s Õcakl Õk birimi Celsius veya
Fahrenheit olarak de ÷i útirilebilir.
Ayarlar merkez ekrandan de ÷i útirilebilir.
Sayfa 9-10'deki Ki úiselle útirme
Özellikleri bölümüne bak Õn Õz.
NOT
D Õ ú s Õcakl Õk ekran Õndaki s Õcakl Õk birimi
de ÷i útirildi ÷ine, motor so ÷utma suyu
s Õcakl Õ ÷ Õ göstergesinin s Õcakl Õk birimi,
hava s Õcakl Õ ÷ Õ göstergesinin s Õcakl Õk
birimine göre de ÷i úir.
D Õ ú S Õcakl Õk Uyar Õs Õ*
D Õ ú s Õcakl Õk dü úükse, sürücüyü buzlu
yollara kar ú Õ uyarmak için gösterge Õ ú Õ ÷ Õ
yan Õp söner ve bir “bip” sesi duyulur.
D Õ ú s Õcakl Õk 4°C’den daha dü úük ise, d Õ ú
s Õcakl Õk göstergesi ve
i úareti yakla ú Õk 10
saniye yan Õp söner ve bir kez “bip” sesi
duyulur.
NOT
D Õ úar Õdaki s Õcakl Õk -20 °C’nin alt Õndaysa,
bip sesi çal Õ úmaz. Ancak,
i úareti yanar.
ttYa k Õt bitene kadar yol al Õnabilecek
mesafe
Bu mod yak Õt ekonomisine ba ÷l Õ olarak
depodaki mevcut yak Õtla ne kadar mesafe
kat edebilece ÷inizi gösterir.
Mevcut yak Õtla gidilebilecek mesafe her
saniye hesaplanacak ve gösterilecektir.
NOT
•Mevcut yak Õtla gidebilece ÷iniz mesafe
modu, bir mesafeyi yak Õt dolumu
gerekmeden gidebilece ÷inizi gösterse
de, yak Õt seviyesi çok dü úük ise veya
dü úük yak Õt uyar Õ Õ ú Õ ÷ Õ yanarsa en k Õsa
zamanda yak Õt deposunu doldurunuz.
•Ya k l a ú Õk 9 litreden daha fazla yak Õt
dolumu yapmazsan Õz, gösterge
de ÷i úmez.
•Mevcut yak Õtla gidece ÷iniz mesafe, yak Õt
göstergesinde kalan yak Õt Õ gösteren
seviye i úaretleri kayboluncaya kadar
arac Õn alabilece ÷i ortalama mesafedir.
Yo l c u l u k S Õras Õnda
Gösterge Paneli ve Ekran
4-34*Baz Õ modellerde mevcuttur.
Page 167 of 579
•Arac Õn Õz Õ ilk sat Õn ald Õktan sonras Õnda
oldu ÷u gibi yak Õt ekonomisi üzerine
herhangi bir bilgi yoksa ya da akü
kutuplar Õn Õn ba ÷lant Õs Õ kesildi ÷inde bu
bilgi silinmi úse, mevcut yak Õtla
gidebilece ÷iniz gerçek mesafe,
göstergede belirtilenden farkl Õ olabilir.
tOrtalama Yak Õt Tasarrufu
Bu mod arac Õn sat Õn al Õnd Õ ÷ Õ tarih, akünün
de ÷i útirilmesi veya verilerin s Õf Õrland Õ ÷ Õ
tarihten itibaren toplam yak Õt tüketimi ve
seyahat edilen mesafeyi hesaplayarak
ortalama yak Õt ekonomisini gösterir.
Ortalama yak Õt tasarrufu her dakika
hesaplan Õr ve gösterilir.
Gösterilen de ÷eri silmek için, INFO
dü ÷mesini 1,5 saniyeden fazla bas Õl Õ
tutunuz. INFO dü ÷mesine bas Õld Õktan
sonra, yak Õt ekonomisi hesaplan Õp
gösterilmeden önce yakla ú Õk bir dakika
boyunca - - - L/100 km yaz Õs Õ
gösterilecektir.
ttMevcut Yak Õt Tasarrufu
Bu mod, yak Õt tüketimini ve al Õnan
mesafeyi hesaplayarak mevcut yak Õt
ekonomisini gösterir.
Mevcut yak Õt tasarrufu her 2 saniyede bir
hesaplanacak ve gösterilecektir.
H Õz Õn Õz Õ yakla ú Õk 5 km/s'a
dü úürdü ÷ünüzde - - - L/100 km yaz Õs Õ
gösterilecektir.
ttBak Õm Monitörü
Bak Õm Monitörü aç Õlarak, a úa ÷ Õdaki bak Õm
periyodu bildirimleri görüntülenebilir.
•Periyodik Bak Õm
•Lastik Yerlerinin De ÷i útirilmesi
•Ya ÷ De ÷i úimi
Bak Õm monitörü için ayarlama yöntemi ve
i úaretleri için Bak Õm Monitörü bölümüne
bak Õn Õz.
Sayfa 6-10'deki Bak Õm Ekran Õ bölümüne
bak Õn Õz.
Kontak anahtar Õ ON konumunda
oldu ÷unda, bak Õm monitöründe bu bilgiler
görüntülenir.
NOT
Araç seyir halindeyken bu fonksiyon
kullan Õlamaz.
Yolculuk S Õras Õnda
Gösterge Paneli ve Ekran
4-35
Page 168 of 579
Mesaj ekran Õ
Kalan süre veya mesafe 0 de ÷erine
yakla út Õ ÷ Õnda, konta ÷ Õn her ON konumuna
getirilmesiyle bir mesaj görüntülenir.
NOT
•Bir mesaj görüntülenirken INFO
dü ÷melerinden herhangi birine
bas Õl Õrsa, konta ÷ Õn bir sonraki ON
konumuna getirilmesine kadar mesaj
görüntülenmeyecektir.
•Arac Õn bak Õm Õ yap Õl Õp, kalan süre/
mesafe s Õf Õrland Õktan sonra, bir sonraki
bak Õm periyodu için kalan süre veya
mesafe 0 de ÷erine yakla út Õ ÷ Õnda (motor
çal Õ ú Õrken görüntülenir), bir sonraki
bak Õm periyodu mesaj Õ
görüntülenecektir.
•Birden fazla mesaj olmas Õ durumunda,
bulunduklar Õ s Õraya göre
görüntülenirler.
•Mesajlar OFF konumuna ayarlan Õrsa,
görüntülenmezler.
ttAraç H Õz Alarm Õ*
Bu moda, araç h Õz alarm Õ için belirtilen
mevcut ayar gösterilir. Uyar Õ devreye
girdi ÷inde araç h Õz ayar Õn Õ
de ÷i útirebilirsiniz.
NOT
Araç h Õz alarm Õ göstergesi devreye girer
ve ayn Õ anda bir “bip” sesi duyulur.
Ayarlanan araç h Õz Õ birkaç kez yan Õp
söner.
Hız Uyarısı
Araç h Õz alarm Õ ana ekran kullan Õlarak
ayarlanabilir.
NOT
•Araç h Õz Õn Õ her zaman arac Õn
kullan Õld Õ ÷ Õ ülkenin/ úehrin kanun ve
düzenlemelerine göre ayarlay Õn Õz.
Bununla birlikte her zaman kilometre
sayac Õna bakarak h Õz Õ kontrol ediniz.
•Araç h Õz alarm Õ fonksiyonu 30 ila 250
km/s aras Õnda ayarlanabilir.
Yo l c u l u k S Õras Õnda
Gösterge Paneli ve Ekran
4-36*Baz Õ modellerde mevcuttur.
Page 169 of 579
t ùeritten Ayr Õlma Uyar Õ Sistemi
(LDWS) Ekran Õ
*
Sistem durumunu görüntüler.
Sayfa 4-101'teki ùeritten Ayr Õlma Uyar Õ
Sistemi (LDWS) bölümüne bak Õn Õz.
ttAyarlanabilir H Õz S Õn Õrlay Õc Õ (ASL)
Ekran Õ
*
Ayarlanabilir h Õz s Õn Õrlay Õc Õn Õn (ASL) ayar
statüsü görüntülenir.
Sayfa 4-111'deki Ayarlanabilir H Õz
S Õn Õrlay Õc Õya (ASL) bak Õn.
tSabit H Õz Kontrolü Ayar Õ Araç H Õz Õ
Ekran Õ
*
H Õz sabitleme sistemi ile önceden
ayarlanan araç h Õz Õ görüntülenir.
Sayfa 4-121'daki Sabit H Õz Kontrolüne
bak Õn.
tTavan Çal Õ úma Ekran Õ
Tavan çal Õ úma durumunu görüntüler.
Sayfa 3-42'deki Çal Õ úma Göstergesi
bölümüne bak Õn Õz.
ttUyar Õ (Ekran Gösterimi)
Sistemin çal Õ úma durumu, ar Õza ya da
anormalliklere ili úkin kullan Õc Õy Õ uyaran
bir mesaj görüntülenir.
Uyar Õ Õ ú Õ ÷ Õn Õn e ú zamanl Õ olarak yanmas Õ/
yan Õp sönmesi ya da ekranda bir sembolün
gösterilmesi durumunda, uyar Õ Õ ú Õ ÷ Õ veya
sembole dair bilgileri kontrol edin. (sayfa
4-38)
Sadece bir mesaj görüntülendi ÷inde,
Çoklu Bilgi Ekran Õnda Gösterilen Mesaj
bölümüne bak Õn. (sayfa 7-44)
Yolculuk S Õras Õnda
Gösterge Paneli ve Ekran
*Baz Õ modellerde mevcuttur.4-37
Page 170 of 579
Uyar Õ/Gösterge I ú Õklar Õ
Gösterge Paneli modele ve teknik özelliklere ba ÷l Õ olarak de ÷i úir.
Gösterge Panelinin Merkezi
Uyarı/Gösterge ışıkları vurgulanan bölümlerde belirecektir A Tipi
(Çoklu bilgi ekranı ile)B Tipi
(Çoklu bilgi ekranı olmadan) Gösterge Paneli
ttUyar Õ Gösterimi/Uyar Õ I ú Õ ÷ Õ
Bu lambalar, sistem çal Õ úma durumu veya bir sistem ar Õzas Õ hakk Õnda sürücüyü
bilgilendirmek için yanar veya yan Õp sönerler.
Sinyal Uyar Õ I ú Õklar ÕSayfa
(K Õrm Õz Õ)Fren Sistemi Uyar Õ Lambas Õ
*1*27-30
ùarj Sistami Uyar Õ Gösterimi/Uyar Õ I ú Õ ÷ Õ*17-30
Motor Ya ÷ Õ Uyar Õ I ú Õ ÷ Õ*17-30
(K Õrm Õz Õ)Yüksek Motor So ÷utucusu S Õcakl Õ ÷ Õ Uyar Õ Göstergesi/Uyar Õ
I ú Õ ÷ Õ*17-30
Hidrolik Direksiyon Ar Õzas Õ Gösterge I ú Õ ÷ Õ*17-30
*Ana Uyar Õ Göstergesi/Uyar Õ I ú Õ ÷ Õ*17-33
(Turuncu)Elektrikli Vakum Pompas Õ Uyar Õ I ú Õ ÷ Õ
*17-33
Yo l c u l u k S Õras Õnda
Gösterge Paneli ve Ekran
4-38*Baz Õ modellerde mevcuttur.
