tCâmara e Sensores
Câmara de deteção dianteira (FSC)
A Câmara de Deteção Dianteira (FSC) determina as condições à frente do veículo enquanto
viaja durante a noite e deteta faixas de rodagem. Os seguintes sistemas também utilizam a
Câmara de Deteção Dianteira (FSC).
•Faróis LED Adaptativos (ALH)
•Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)
A Câmara de Deteção Dianteira (FSC) está instalada no topo do para-brisas junto ao espelho
retrovisor.
Consulte Câmara de Deteção Dianteira (FSC) na página 4-129.
Sensores de radar (traseiros)
Os sensores de radar (traseiros) funcionam detetando ondas de rádio refletidas de um
veículo que se aproxima a partir da traseira ou um obstáculo enviadas pelos sensores de
radar. Os seguintes sistemas também utilizam sensores de radar (traseiros).
•Monitorização do Ângulo Morto (BSM)
•Alerta de Trânsito na Traseira do Veículo (RCTA)
Os sensores de radar (traseiros) estão montados no interior do para-choques traseiro, um em
cada lado esquerdo e direito.
Consulte Sensores Radar (Traseiro) na página 4-132.
Durante a Condução
i-ACTIVSENSE
4-103

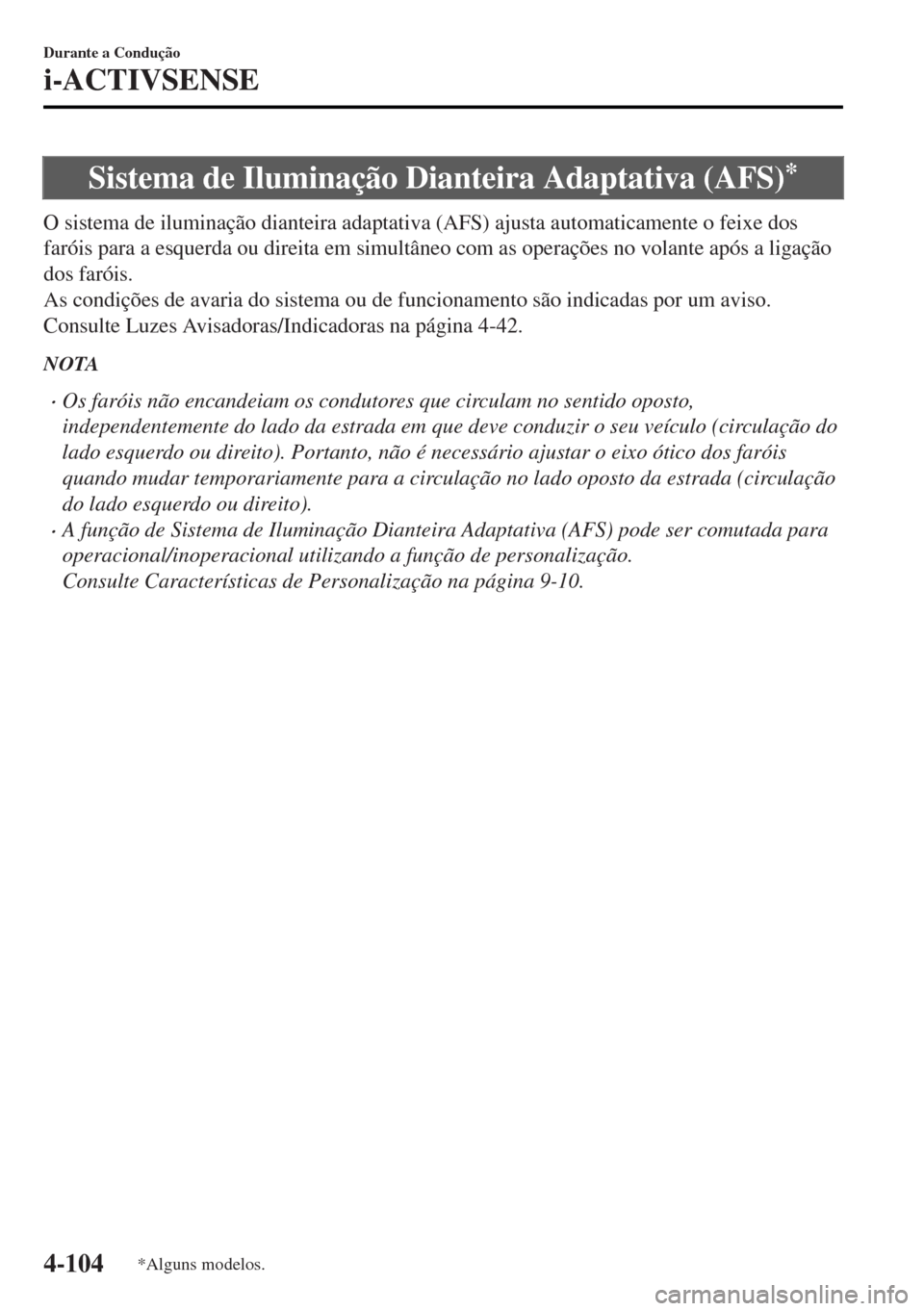

Sistema de Iluminação Dianteira Adaptativa (AFS)*
O sistema de iluminação dianteira adaptativa (AFS) ajusta automaticamente o feixe dos
faróis para a esquerda ou direita em simultâneo com as operações no volante após a ligação
dos faróis.
As condições de avaria do sistema ou de funcionamento são indicadas por um aviso.
Consulte Luzes Avisadoras/Indicadoras na página 4-42.
NOTA
•Os faróis não encandeiam os condutores que circulam no sentido oposto,
independentemente do lado da estrada em que deve conduzir o seu veículo (circulação do
lado esquerdo ou direito). Portanto, não é necessário ajustar o eixo ótico dos faróis
quando mudar temporariamente para a circulação no lado oposto da estrada (circulação
do lado esquerdo ou direito).
•A função de Sistema de Iluminação Dianteira Adaptativa (AFS) pode ser comutada para
operacional/inoperacional utilizando a função de personalização.
Consulte Características de Personalização na página 9-10.
Durante a Condução
i-ACTIVSENSE
4-104*Alguns modelos.

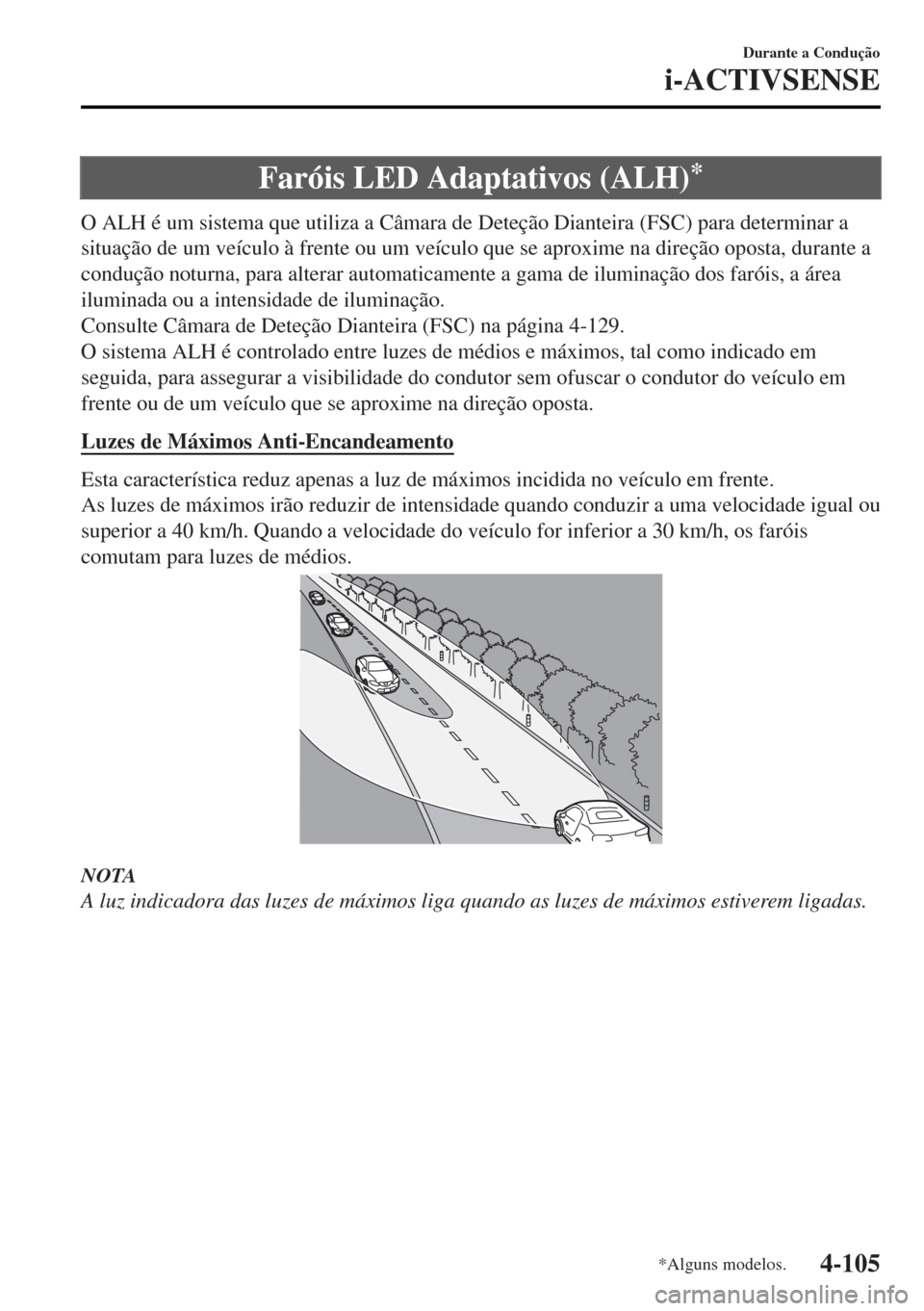

Faróis LED Adaptativos (ALH)*
O ALH é um sistema que utiliza a Câmara de Deteção Dianteira (FSC) para determinar a
situação de um veículo à frente ou um veículo que se aproxime na direção oposta, durante a
condução noturna, para alterar automaticamente a gama de iluminação dos faróis, a área
iluminada ou a intensidade de iluminação.
Consulte Câmara de Deteção Dianteira (FSC) na página 4-129.
O sistema ALH é controlado entre luzes de médios e máximos, tal como indicado em
seguida, para assegurar a visibilidade do condutor sem ofuscar o condutor do veículo em
frente ou de um veículo que se aproxime na direção oposta.
Luzes de Máximos Anti-Encandeamento
Esta característica reduz apenas a luz de máximos incidida no veículo em frente.
As luzes de máximos irão reduzir de intensidade quando conduzir a uma velocidade igual ou
superior a 40 km/h. Quando a velocidade do veículo for inferior a 30 km/h, os faróis
comutam para luzes de médios.
NOTA
A luz indicadora das luzes de máximos liga quando as luzes de máximos estiverem ligadas.
Durante a Condução
i-ACTIVSENSE
*Alguns modelos.4-105

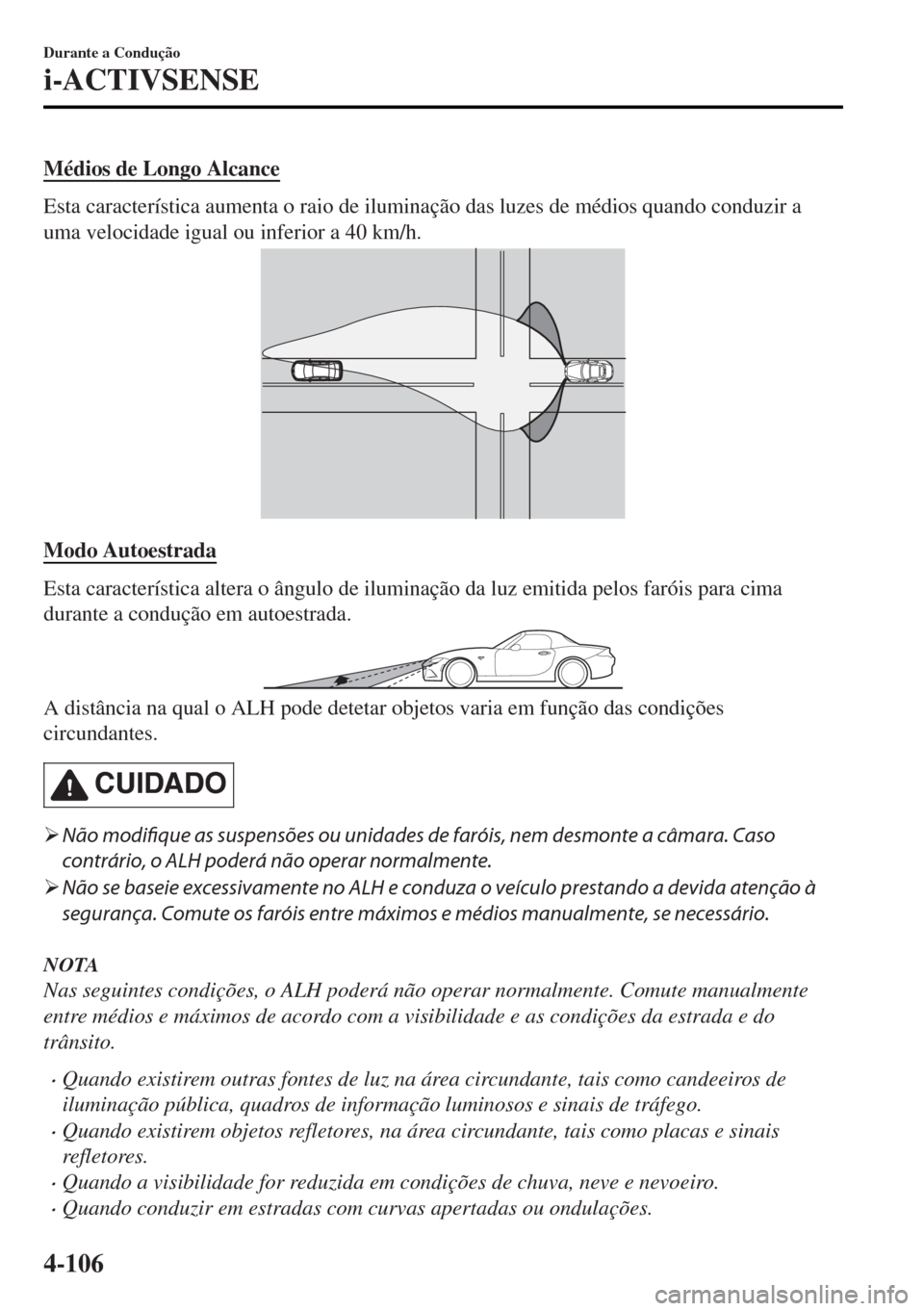

Médios de Longo Alcance
Esta característica aumenta o raio de iluminação das luzes de médios quando conduzir a
uma velocidade igual ou inferior a 40 km/h.
Modo Autoestrada
Esta característica altera o ângulo de iluminação da luz emitida pelos faróis para cima
durante a condução em autoestrada.
A distância na qual o ALH pode detetar objetos varia em função das condições
circundantes.
CUIDADO
¾Não modifique as suspensões ou unidades de faróis, nem desmonte a câmara. Caso
contrário, o ALH poderá não operar normalmente.
¾Não se baseie excessivamente no ALH e conduza o veículo prestando a devida atenção à
segurança. Comute os faróis entre máximos e médios manualmente, se necessário.
NOTA
Nas seguintes condições, o ALH poderá não operar normalmente. Comute manualmente
entre médios e máximos de acordo com a visibilidade e as condições da estrada e do
trânsito.
•Quando existirem outras fontes de luz na área circundante, tais como candeeiros de
iluminação pública, quadros de informação luminosos e sinais de tráfego.
•Quando existirem objetos refletores, na área circundante, tais como placas e sinais
refletores.
•Quando a visibilidade for reduzida em condições de chuva, neve e nevoeiro.
•Quando conduzir em estradas com curvas apertadas ou ondulações.
Durante a Condução
i-ACTIVSENSE
4-106

•Quando os faróis/farolins traseiros dos veículos que se encontram à sua frente ou na faixa
oposta possuem uma iluminação fraca ou ausência da mesma.
•Quando existir escuridão insuficiente como, por exemplo, ao anoitecer ou amanhecer.
•Quando o compartimento de bagagens está carregado com objetos pesados ou quando os
bancos traseiros estão ocupados.
•Quando a visibilidade é reduzida, devido à presença de um veículo que se encontra à sua
frente a salpicar água dos pneus para o seu para-brisas.

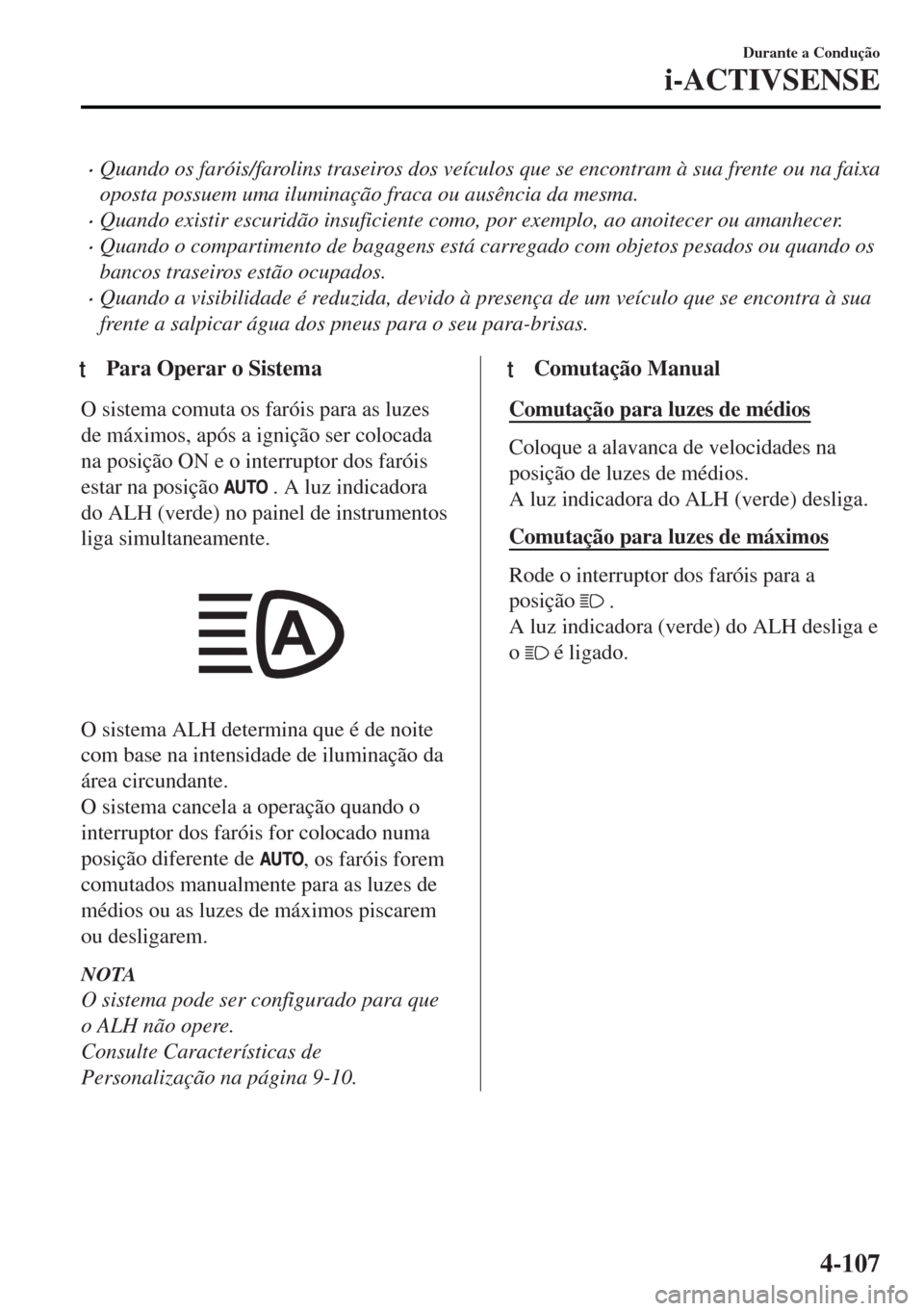

tPara Operar o Sistema
O sistema comuta os faróis para as luzes
de máximos, após a ignição ser colocada
na posição ON e o interruptor dos faróis
estar na posição
. A luz indicadora
do ALH (verde) no painel de instrumentos
liga simultaneamente.
O sistema ALH determina que é de noite
com base na intensidade de iluminação da
área circundante.
O sistema cancela a operação quando o
interruptor dos faróis for colocado numa
posição diferente de
, os faróis forem
comutados manualmente para as luzes de
médios ou as luzes de máximos piscarem
ou desligarem.
NOTA
O sistema pode ser configurado para que
o ALH não opere.
Consulte Características de
Personalização na página 9-10.
ttComutação Manual
Comutação para luzes de médios
Coloque a alavanca de velocidades na
posição de luzes de médios.
A luz indicadora do ALH (verde) desliga.
Comutação para luzes de máximos
Rode o interruptor dos faróis para a
posição
.
A luz indicadora (verde) do ALH desliga e
o
é ligado.
Durante a Condução
i-ACTIVSENSE
4-107

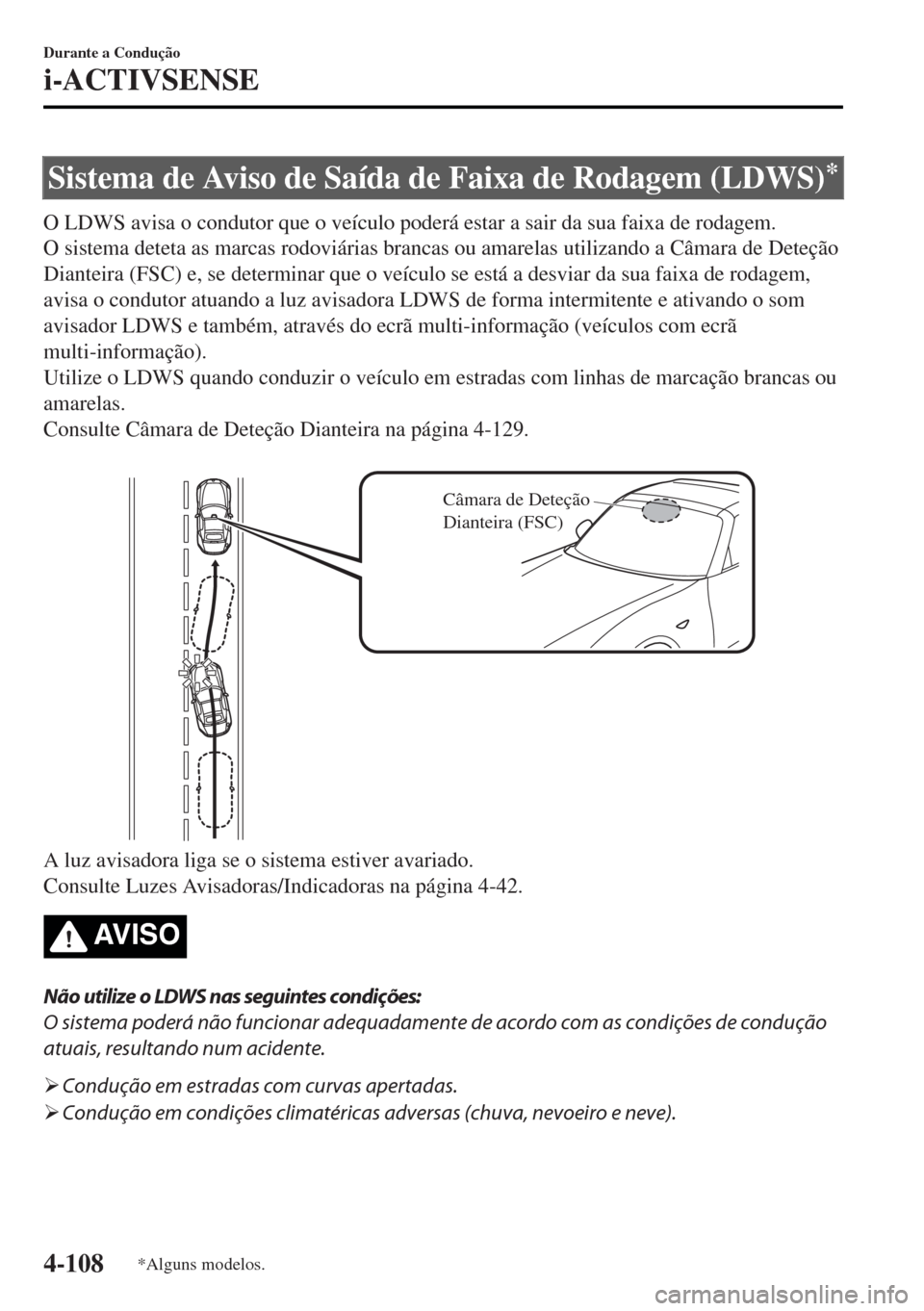

Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)*
O LDWS avisa o condutor que o veículo poderá estar a sair da sua faixa de rodagem.
O sistema deteta as marcas rodoviárias brancas ou amarelas utilizando a Câmara de Deteção
Dianteira (FSC) e, se determinar que o veículo se está a desviar da sua faixa de rodagem,
avisa o condutor atuando a luz avisadora LDWS de forma intermitente e ativando o som
avisador LDWS e também, através do ecrã multi-informação (veículos com ecrã
multi-informação).
Utilize o LDWS quando conduzir o veículo em estradas com linhas de marcação brancas ou
amarelas.
Consulte Câmara de Deteção Dianteira na página 4-129.

Câmara de Deteção
Dianteira (FSC)
A luz avisadora liga se o sistema estiver avariado.
Consulte Luzes Avisadoras/Indicadoras na página 4-42.
AV I S O
Não utilize o LDWS nas seguintes condições:
O sistema poderá não funcionar adequadamente de acordo com as condições de condução
atuais, resultando num acidente.
¾Condução em estradas com curvas apertadas.
¾Condução em condições climatéricas adversas (chuva, nevoeiro e neve).
Durante a Condução
i-ACTIVSENSE
4-108*Alguns modelos.

As funções do LDWS possuem limitações:
Permaneça sempre na trajetória e conduza com cuidado. O sistema não foi concebido para
compensar a possível imprudência do condutor, portanto não confie plenamente no LDWS,
caso contrário poderá sofrer um acidente. O condutor é responsável por assegurar as
mudanças de faixa de rodagem e outras manobras. Preste sempre atenção à direção na qual
o veículo está a circular e à área circundante .
CUIDADO
Não modifique a suspensão. Se a altura do veículo ou a força de amortecimento da
suspensão for alterada, o LDWS poderá não funcionar corretamente.
NOTA
•Se o seu veículo se desviar da faixa de rodagem, o LDWS opera (som de aviso e luz
indicadora). Direcione o veículo adequadamente para o centro da faixa de rodagem.
•Quando a alavanca das luzes de mudança de direção é operada para mudar de faixa, o
aviso do LDWS é automaticamente cancelado. O aviso do LDWS torna-se operacional
quando a alavanca das luzes de mudança de direção volta à posição de repouso e o
sistema deteta as linhas de marcação brancas ou amarelas.
•Se o volante, pedal do acelerador ou o pedal dos travões for operado abruptamente e o
veículo se aproximar de uma linha de marcação branca ou amarela, o sistema determina
que o condutor está a realizar uma mudança de faixa de rodagem e o aviso do LDWS é
automaticamente cancelado.
•O LDWS poderá não funcionar durante o período imediatamente após o veículo se ter
desviado da sua faixa e o LDWS ter sido operado, ou se o veículo se desviar da sua faixa
de rodagem repetidamente dentro de um curto período de tempo.
•O LDWS não funciona se não detetar as linhas brancas ou amarelas de marcação da
estrada.
•Nas seguintes condições, o LDWS poderá não detetar as linhas de marcação brancas ou
amarelas, corretamente, e o LDWS poderá não funcionar corretamente.
•Se um objeto colocado no painel de instrumentos for refletido no para-brisas e captado
pela câmara.
•Se for colocada uma elevada carga no compartimento de bagagens e o veículo estiver
inclinado.
•A pressão dos pneus não está ajustada à pressão especificada.
•Quando o veículo é conduzido num ramal para entrar ou sair de uma área de repouso,
ou numa portagem de uma auto-estrada.
•As linhas de marcação brancas ou amarelas são menos visíveis devido à sujidade ou
lascamento da pintura.
Durante a Condução
i-ACTIVSENSE
4-109

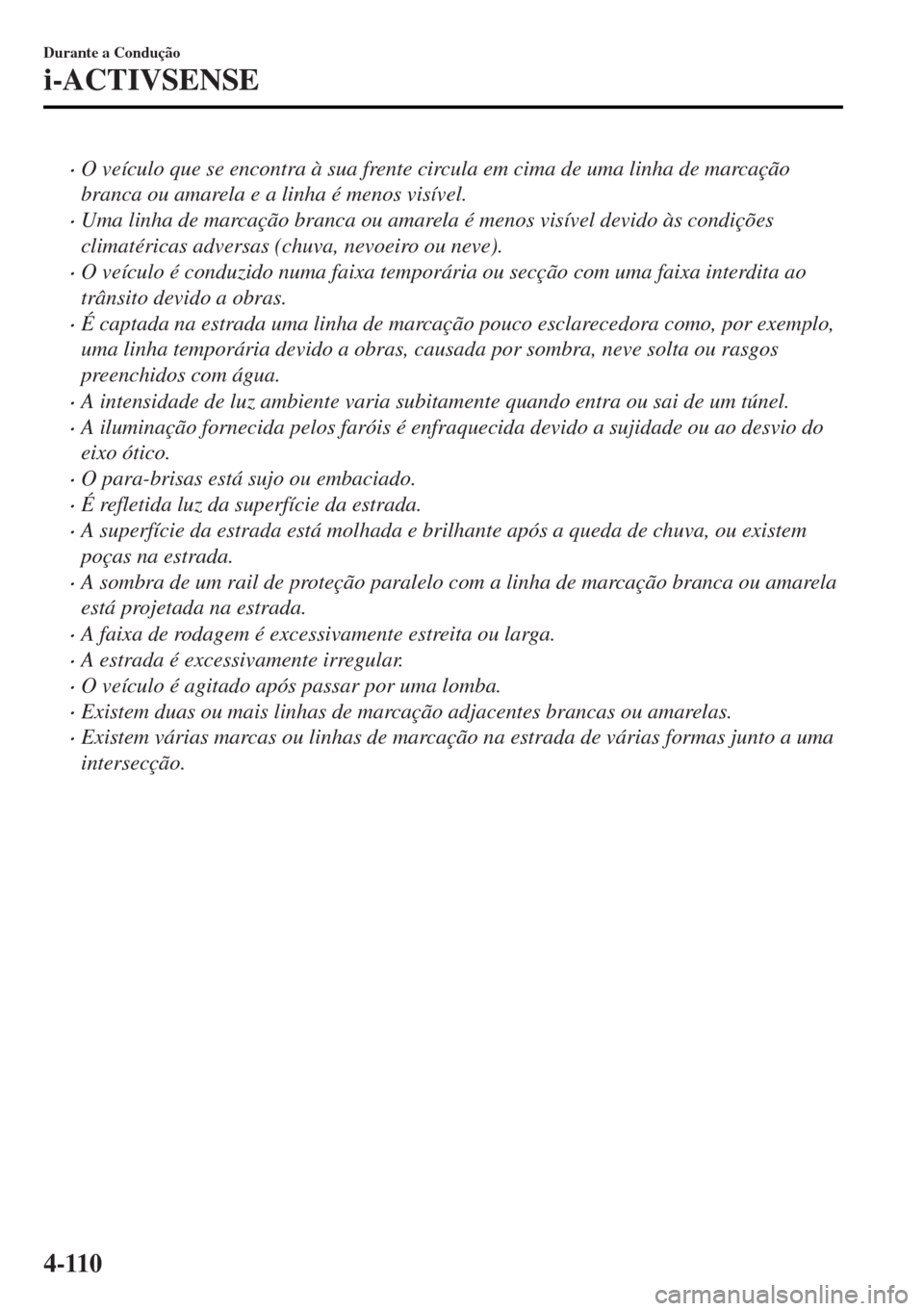

•O veículo que se encontra à sua frente circula em cima de uma linha de marcação
branca ou amarela e a linha é menos visível.
•Uma linha de marcação branca ou amarela é menos visível devido às condições
climatéricas adversas (chuva, nevoeiro ou neve).
•O veículo é conduzido numa faixa temporária ou secção com uma faixa interdita ao
trânsito devido a obras.
•É captada na estrada uma linha de marcação pouco esclarecedora como, por exemplo,
uma linha temporária devido a obras, causada por sombra, neve solta ou rasgos
preenchidos com água.
•A intensidade de luz ambiente varia subitamente quando entra ou sai de um túnel.
•A iluminação fornecida pelos faróis é enfraquecida devido a sujidade ou ao desvio do
eixo ótico.
•O para-brisas está sujo ou embaciado.
•É refletida luz da superfície da estrada.
•A superfície da estrada está molhada e brilhante após a queda de chuva, ou existem
poças na estrada.
•A sombra de um rail de proteção paralelo com a linha de marcação branca ou amarela
está projetada na estrada.
•A faixa de rodagem é excessivamente estreita ou larga.
•A estrada é excessivamente irregular.
•O veículo é agitado após passar por uma lomba.
•Existem duas ou mais linhas de marcação adjacentes brancas ou amarelas.
•Existem várias marcas ou linhas de marcação na estrada de várias formas junto a uma
intersecção.
Durante a Condução
i-ACTIVSENSE
4-110

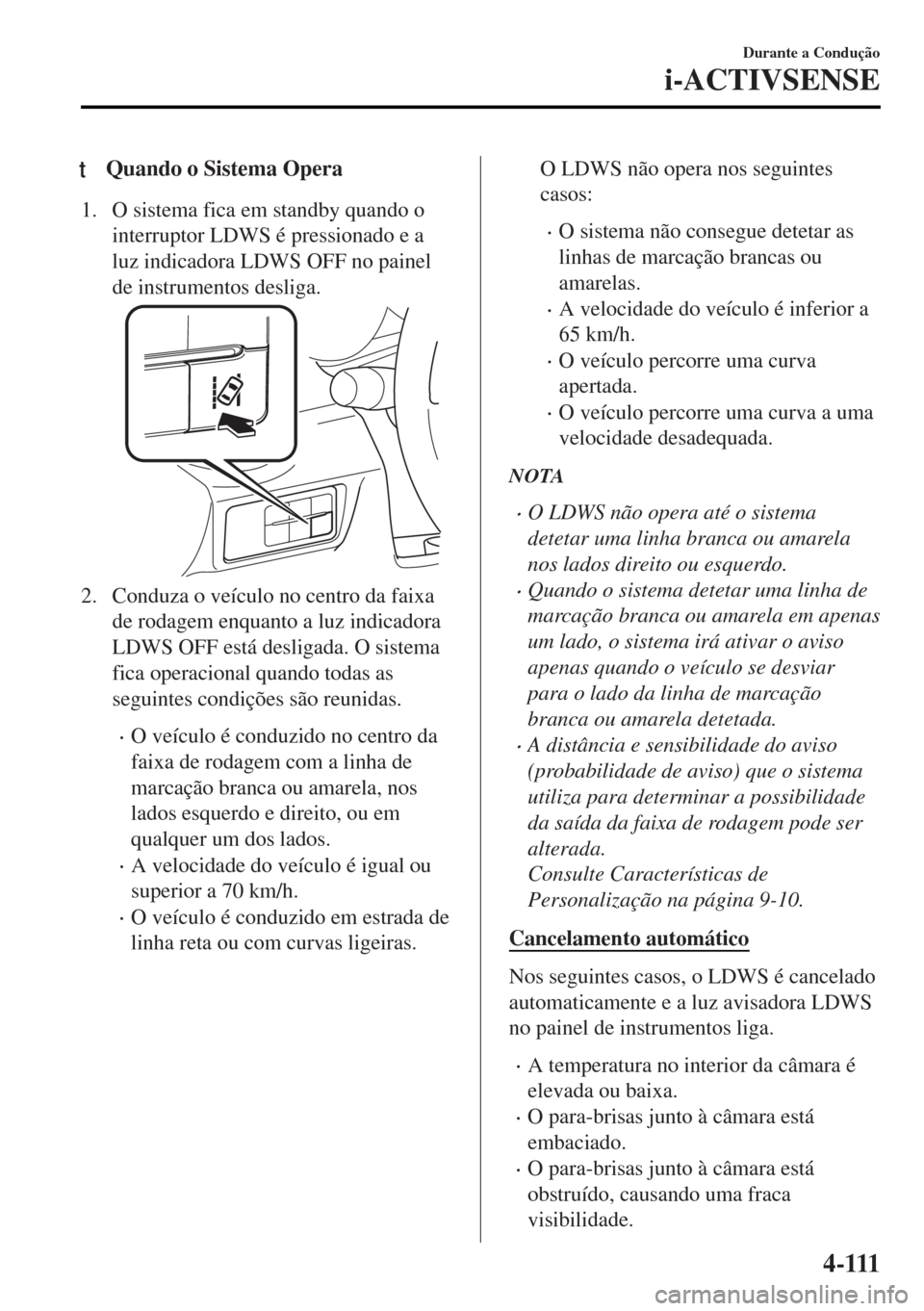

tQuando o Sistema Opera
1. O sistema fica em standby quando o
interruptor LDWS é pressionado e a
luz indicadora LDWS OFF no painel
de instrumentos desliga.
2. Conduza o veículo no centro da faixa
de rodagem enquanto a luz indicadora
LDWS OFF está desligada. O sistema
fica operacional quando todas as
seguintes condições são reunidas.
•O veículo é conduzido no centro da
faixa de rodagem com a linha de
marcação branca ou amarela, nos
lados esquerdo e direito, ou em
qualquer um dos lados.
•A velocidade do veículo é igual ou
superior a 70 km/h.
•O veículo é conduzido em estrada de
linha reta ou com curvas ligeiras.
O LDWS não opera nos seguintes
casos:
•O sistema não consegue detetar as
linhas de marcação brancas ou
amarelas.
•A velocidade do veículo é inferior a
65 km/h.
•O veículo percorre uma curva
apertada.
•O veículo percorre uma curva a uma
velocidade desadequada.
NOTA
•O LDWS não opera até o sistema
detetar uma linha branca ou amarela
nos lados direito ou esquerdo.
•Quando o sistema detetar uma linha de
marcação branca ou amarela em apenas
um lado, o sistema irá ativar o aviso
apenas quando o veículo se desviar
para o lado da linha de marcação
branca ou amarela detetada.
•A distância e sensibilidade do aviso
(probabilidade de aviso) que o sistema
utiliza para determinar a possibilidade
da saída da faixa de rodagem pode ser
alterada.
Consulte Características de
Personalização na página 9-10.
Cancelamento automático
Nos seguintes casos, o LDWS é cancelado
automaticamente e a luz avisadora LDWS
no painel de instrumentos liga.
•A temperatura no interior da câmara é
elevada ou baixa.
•O para-brisas junto à câmara está
embaciado.
•O para-brisas junto à câmara está
obstruído, causando uma fraca
visibilidade.
Durante a Condução
i-ACTIVSENSE
4-111

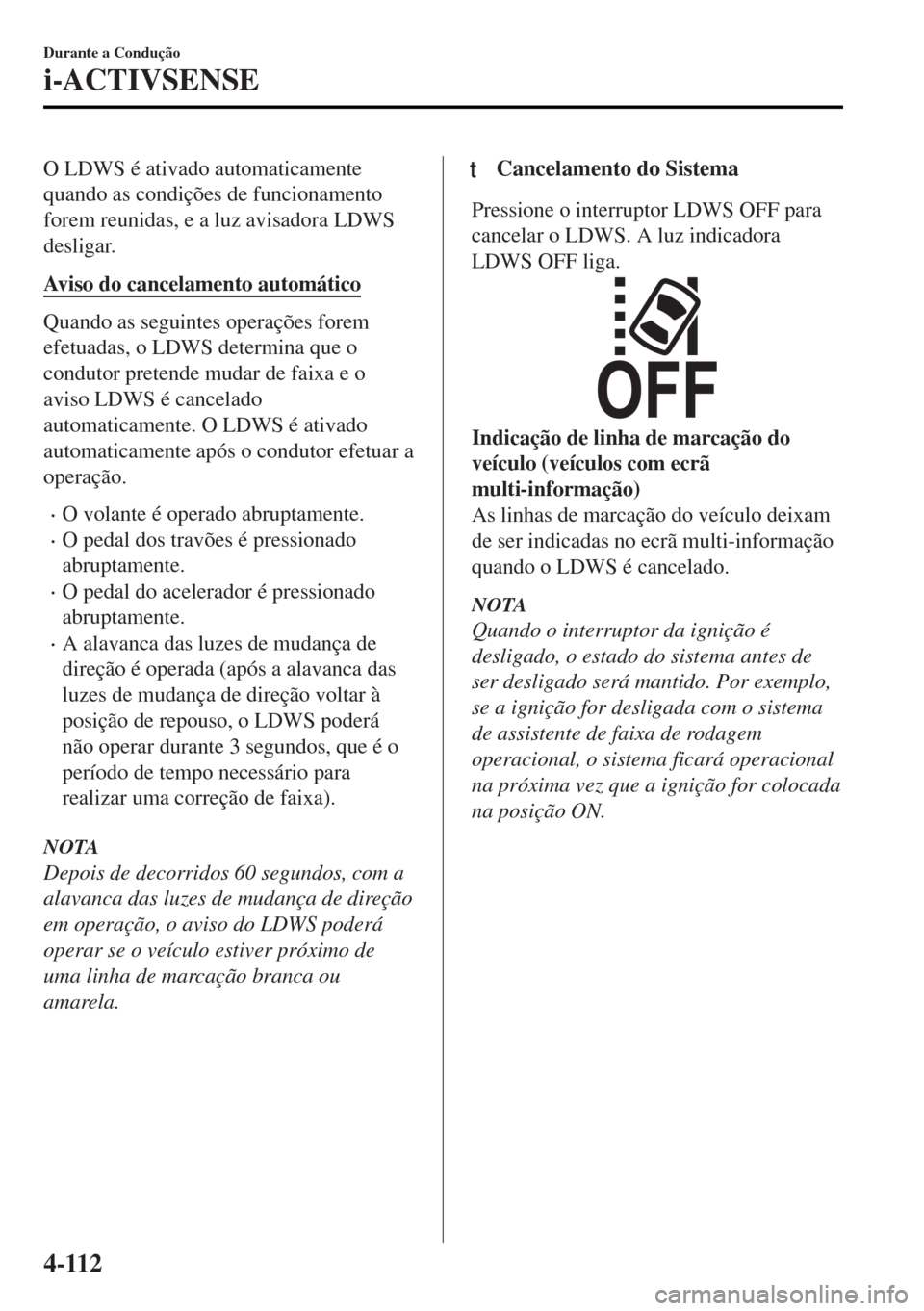

O LDWS é ativado automaticamente
quando as condições de funcionamento
forem reunidas, e a luz avisadora LDWS
desligar.
Aviso do cancelamento automático
Quando as seguintes operações forem
efetuadas, o LDWS determina que o
condutor pretende mudar de faixa e o
aviso LDWS é cancelado
automaticamente. O LDWS é ativado
automaticamente após o condutor efetuar a
operação.
•O volante é operado abruptamente.
•O pedal dos travões é pressionado
abruptamente.
•O pedal do acelerador é pressionado
abruptamente.
•A alavanca das luzes de mudança de
direção é operada (após a alavanca das
luzes de mudança de direção voltar à
posição de repouso, o LDWS poderá
não operar durante 3 segundos, que é o
período de tempo necessário para
realizar uma correção de faixa).
NOTA
Depois de decorridos 60 segundos, com a
alavanca das luzes de mudança de direção
em operação, o aviso do LDWS poderá
operar se o veículo estiver próximo de
uma linha de marcação branca ou
amarela.
tCancelamento do Sistema
Pressione o interruptor LDWS OFF para
cancelar o LDWS. A luz indicadora
LDWS OFF liga.
Indicação de linha de marcação do
veículo (veículos com ecrã
multi-informação)
As linhas de marcação do veículo deixam
de ser indicadas no ecrã multi-informação
quando o LDWS é cancelado.
NOTA
Quando o interruptor da ignição é
desligado, o estado do sistema antes de
ser desligado será mantido. Por exemplo,
se a ignição for desligada com o sistema
de assistente de faixa de rodagem
operacional, o sistema ficará operacional
na próxima vez que a ignição for colocada
na posição ON.
Durante a Condução
i-ACTIVSENSE
4-112
