MAZDA MODEL MX-5 2017 Manuale del proprietario (in Italian)

NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in pendenza
o in curva, l'indicatore oscilli per effetto
dello spostamento del carburante
all'interno del serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un quarto
del serbatoio include più segmenti per
fornire una visione più dettagliata della
quantità di carburante residua
disponibile.
•La direzione della freccia () indica
che lo sportello del serbatoio
carburante si trova sul lato sinistro del
veicolo.

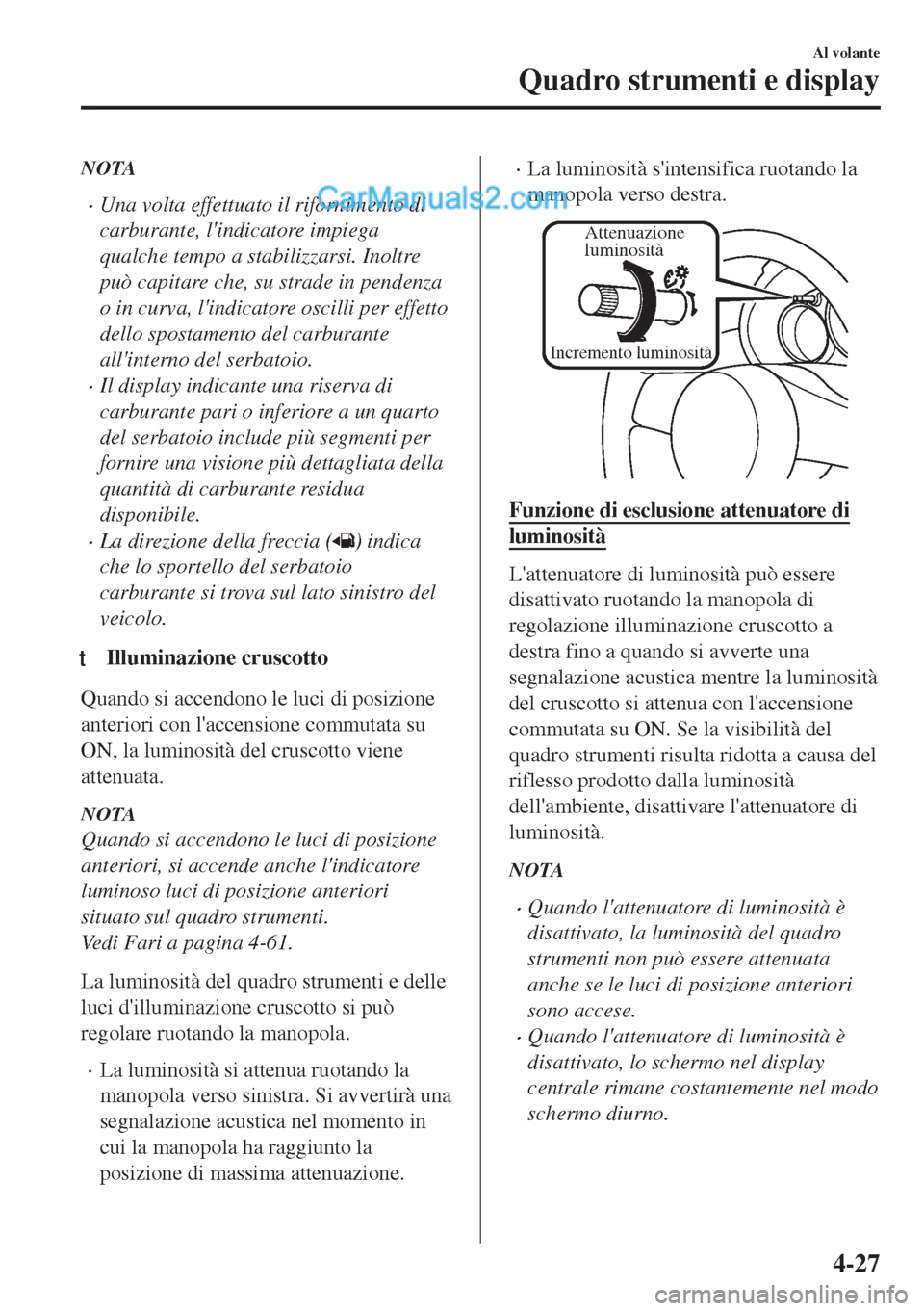

ttIlluminazione cruscotto
Quando si accendono le luci di posizione
anteriori con l'accensione commutata su
ON, la luminosità del cruscotto viene
attenuata.
NOTA
Quando si accendono le luci di posizione
anteriori, si accende anche l'indicatore
luminoso luci di posizione anteriori
situato sul quadro strumenti.
Vedi Fari a pagina 4-61.
La luminosità del quadro strumenti e delle
luci d'illuminazione cruscotto si può
regolare ruotando la manopola.
•La luminosità si attenua ruotando la
manopola verso sinistra. Si avvertirà una
segnalazione acustica nel momento in
cui la manopola ha raggiunto la
posizione di massima attenuazione.
•La luminosità s'intensifica ruotando la
manopola verso destra.
Attenuazione
luminosità
Incremento luminosità
Funzione di esclusione attenuatore di
luminosità
L'attenuatore di luminosità può essere
disattivato ruotando la manopola di
regolazione illuminazione cruscotto a
destra fino a quando si avverte una
segnalazione acustica mentre la luminosità
del cruscotto si attenua con l'accensione
commutata su ON. Se la visibilità del
quadro strumenti risulta ridotta a causa del
riflesso prodotto dalla luminosità
dell'ambiente, disattivare l'attenuatore di
luminosità.
NOTA
•Quando l'attenuatore di luminosità è
disattivato, la luminosità del quadro
strumenti non può essere attenuata
anche se le luci di posizione anteriori
sono accese.
•Quando l'attenuatore di luminosità è
disattivato, lo schermo nel display
centrale rimane costantemente nel modo
schermo diurno.
Al volante
Quadro strumenti e display
4-27

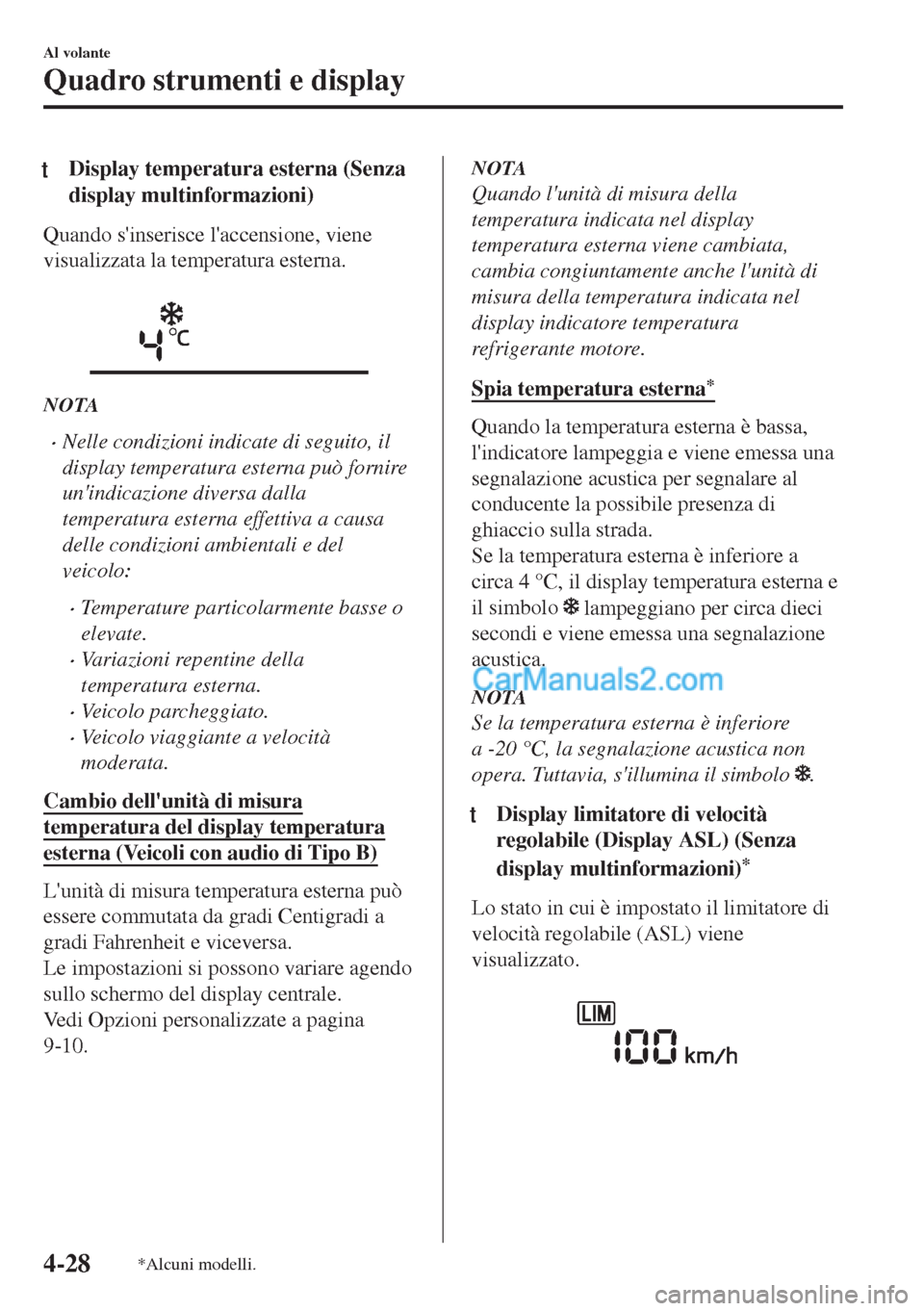

tDisplay temperatura esterna (Senza
display multinformazioni)
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
•Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
Cambio dell'unità di misura
temperatura del display temperatura
esterna (Veicoli con audio di Tipo B)
L'unità di misura temperatura esterna può
essere commutata da gradi Centigradi a
gradi Fahrenheit e viceversa.
Le impostazioni si possono variare agendo
sullo schermo del display centrale.
Vedi Opzioni personalizzate a pagina
9-10.
NOTA
Quando l'unità di misura della
temperatura indicata nel display
temperatura esterna viene cambiata,
cambia congiuntamente anche l'unità di
misura della temperatura indicata nel
display indicatore temperatura
refrigerante motore.
Spia temperatura esterna
*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna e
il simbolo
lampeggiano per circa dieci
secondi e viene emessa una segnalazione
acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
ttDisplay limitatore di velocità
regolabile (Display ASL) (Senza
display multinformazioni)
*
Lo stato in cui è impostato il limitatore di
velocità regolabile (ASL) viene
visualizzato.

Al volante
Quadro strumenti e display
4-28*Alcuni modelli.

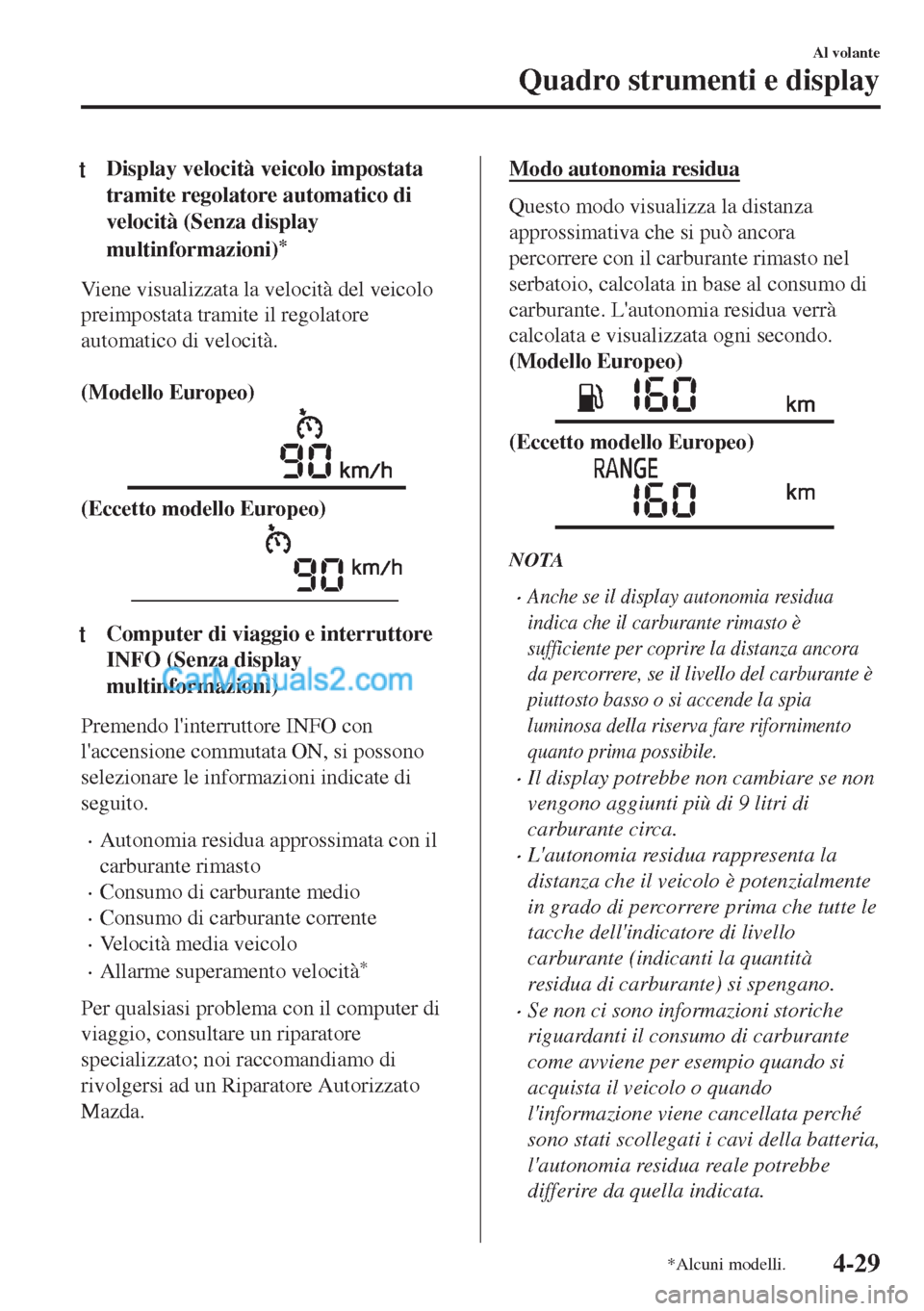

tDisplay velocità veicolo impostata
tramite regolatore automatico di
velocità (Senza display
multinformazioni)
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.

(Modello Europeo)
(Eccetto modello Europeo)
tComputer di viaggio e interruttore
INFO (Senza display
multinformazioni)
Premendo l'interruttore INFO con
l'accensione commutata ON, si possono
selezionare le informazioni indicate di
seguito.
•Autonomia residua approssimata con il
carburante rimasto
•Consumo di carburante medio
•Consumo di carburante corrente
•Velocità media veicolo
•Allarme superamento velocità*
Per qualsiasi problema con il computer di
viaggio, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora
percorrere con il carburante rimasto nel
serbatoio, calcolata in base al consumo di
carburante. L'autonomia residua verrà
calcolata e visualizzata ogni secondo.
(Modello Europeo)
(Eccetto modello Europeo)
NOTA
•Anche se il display autonomia residua
indica che il carburante rimasto è
sufficiente per coprire la distanza ancora
da percorrere, se il livello del carburante è
piuttosto basso o si accende la spia
luminosa della riserva fare rifornimento
quanto prima possibile.
•Il display potrebbe non cambiare se non
vengono aggiunti più di 9 litri di
carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è potenzialmente
in grado di percorrere prima che tutte le
tacche dell'indicatore di livello
carburante (indicanti la quantità
residua di carburante) si spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata perché
sono stati scollegati i cavi della batteria,
l'autonomia residua reale potrebbe
differire da quella indicata.
Al volante
Quadro strumenti e display
*Alcuni modelli.4-29

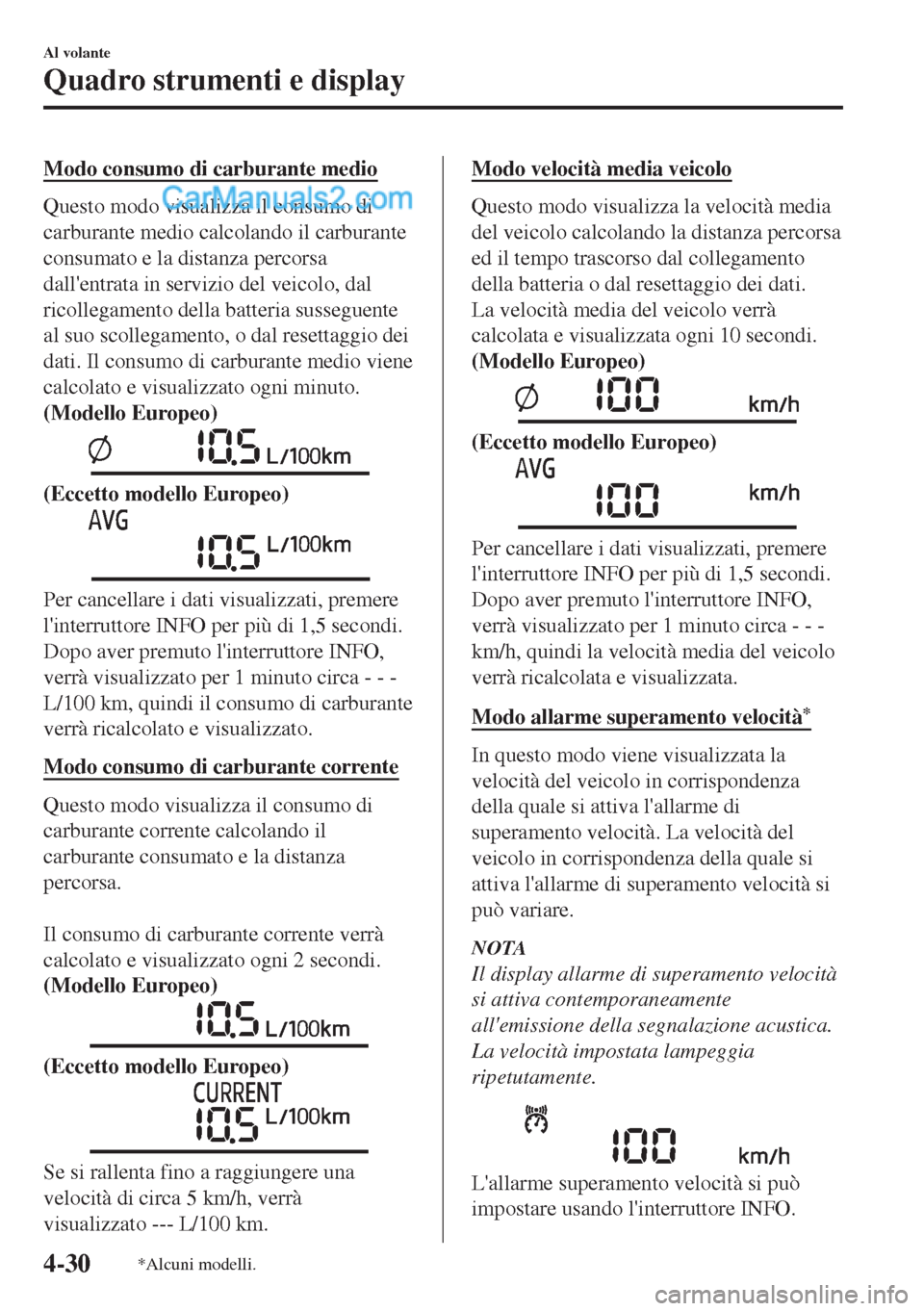

Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall'entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.
(Modello Europeo)
(Eccetto modello Europeo)
Per cancellare i dati visualizzati, premere
l'interruttore INFO per più di 1,5 secondi.
Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
L/100 km, quindi il consumo di carburante
verrà ricalcolato e visualizzato.
Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il
carburante consumato e la distanza
percorsa.

Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.
(Modello Europeo)
(Eccetto modello Europeo)
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato --- L/100 km.
Modo velocità media veicolo
Questo modo visualizza la velocità media
del veicolo calcolando la distanza percorsa
ed il tempo trascorso dal collegamento
della batteria o dal resettaggio dei dati.
La velocità media del veicolo verrà
calcolata e visualizzata ogni 10 secondi.
(Modello Europeo)
(Eccetto modello Europeo)
Per cancellare i dati visualizzati, premere
l'interruttore INFO per più di 1,5 secondi.
Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
km/h, quindi la velocità media del veicolo
verrà ricalcolata e visualizzata.
Modo allarme superamento velocità
*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
NOTA
Il display allarme di superamento velocità
si attiva contemporaneamente
all'emissione della segnalazione acustica.
La velocità impostata lampeggia
ripetutamente.
L'allarme superamento velocità si può
impostare usando l'interruttore INFO.
Al volante
Quadro strumenti e display
4-30*Alcuni modelli.

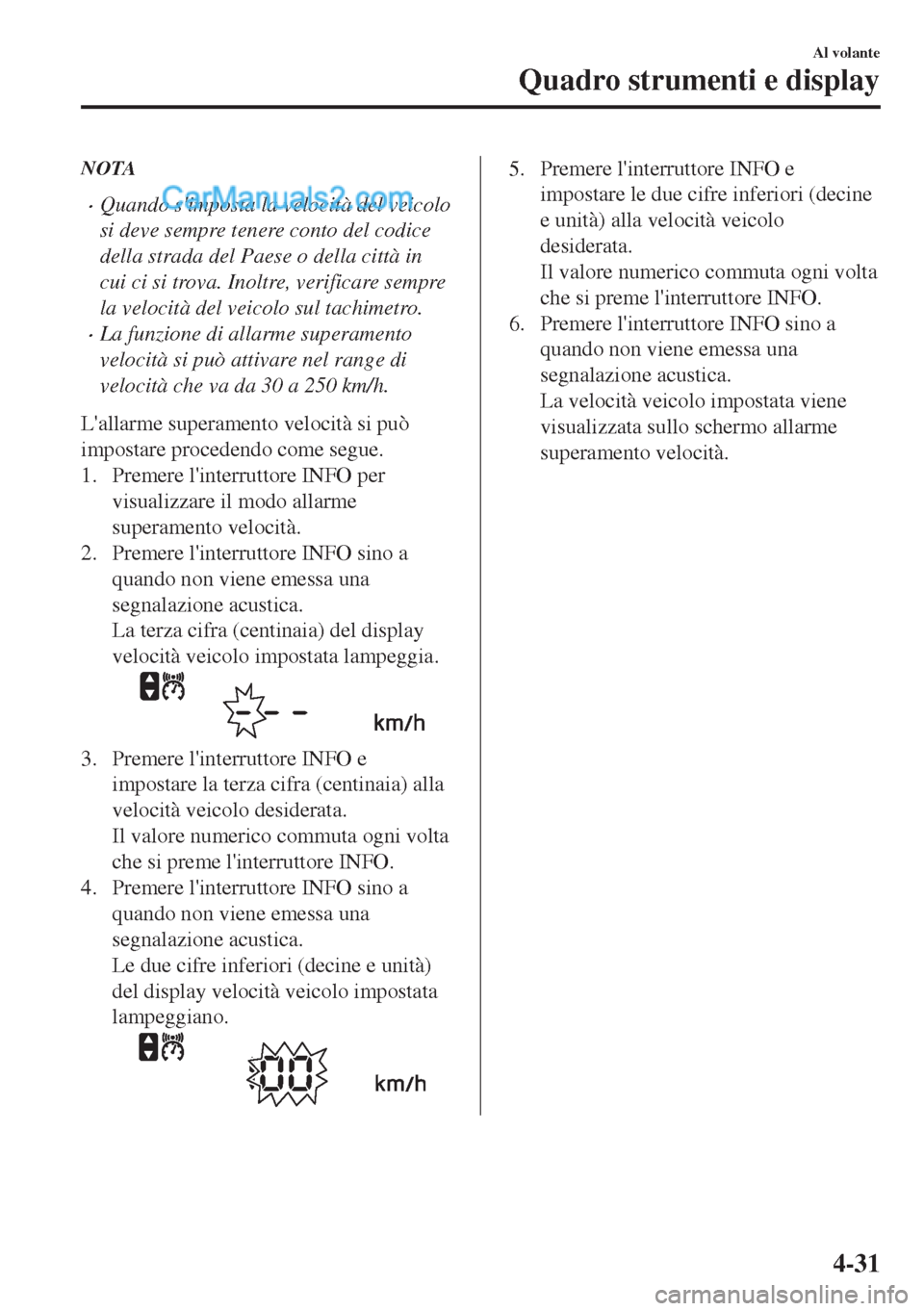

NOTA
•Quando s'imposta la velocità del veicolo
si deve sempre tenere conto del codice
della strada del Paese o della città in
cui ci si trova. Inoltre, verificare sempre
la velocità del veicolo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h.
L'allarme superamento velocità si può
impostare procedendo come segue.
1. Premere l'interruttore INFO per
visualizzare il modo allarme
superamento velocità.
2. Premere l'interruttore INFO sino a
quando non viene emessa una
segnalazione acustica.
La terza cifra (centinaia) del display
velocità veicolo impostata lampeggia.
3. Premere l'interruttore INFO e
impostare la terza cifra (centinaia) alla
velocità veicolo desiderata.
Il valore numerico commuta ogni volta
che si preme l'interruttore INFO.
4. Premere l'interruttore INFO sino a
quando non viene emessa una
segnalazione acustica.
Le due cifre inferiori (decine e unità)
del display velocità veicolo impostata
lampeggiano.
5. Premere l'interruttore INFO e
impostare le due cifre inferiori (decine
e unità) alla velocità veicolo
desiderata.
Il valore numerico commuta ogni volta
che si preme l'interruttore INFO.
6. Premere l'interruttore INFO sino a
quando non viene emessa una
segnalazione acustica.
La velocità veicolo impostata viene
visualizzata sullo schermo allarme
superamento velocità.
Al volante
Quadro strumenti e display
4-31

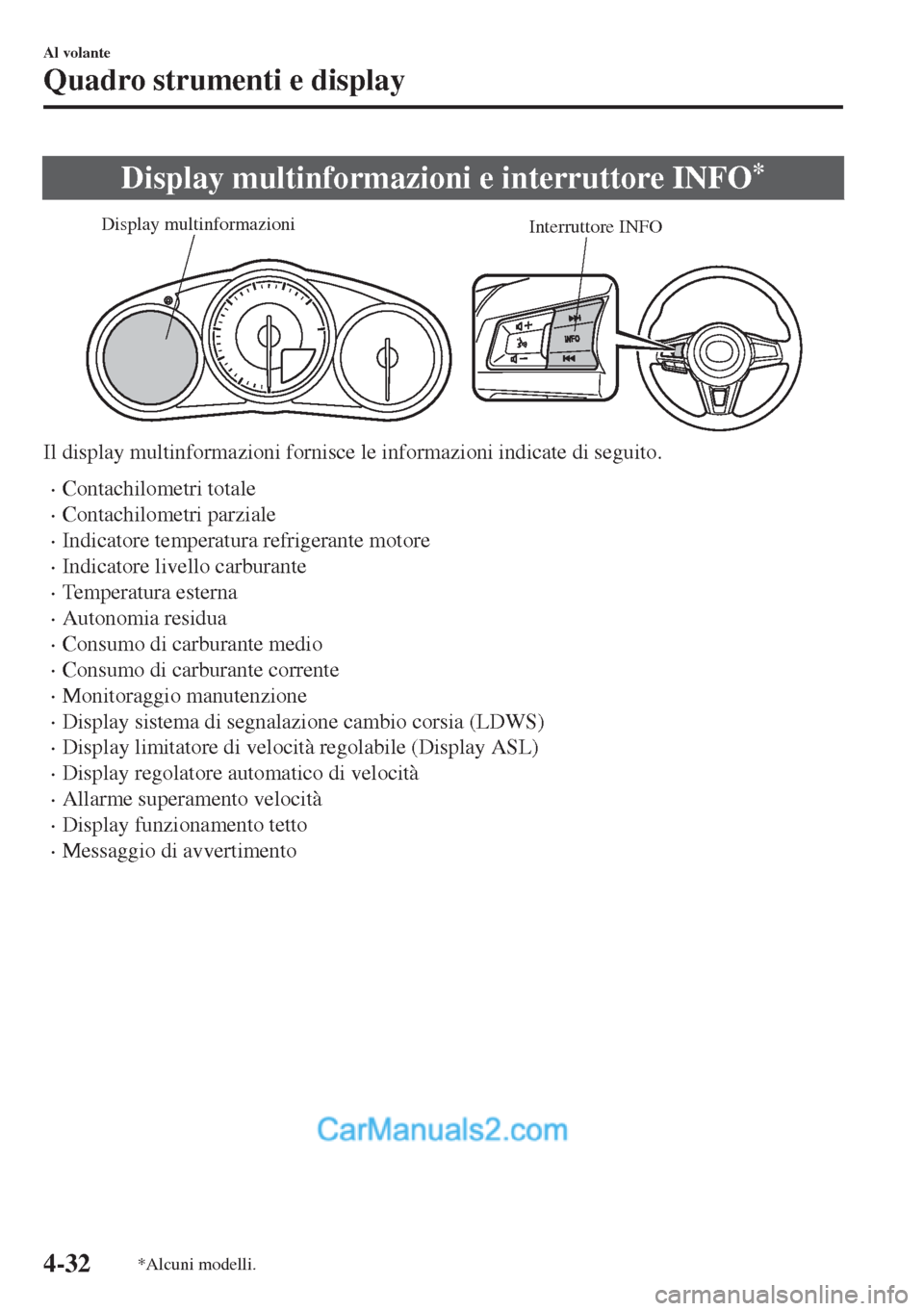

Display multinformazioni e interruttore INFO*
Interruttore INFO Display multinformazioni
Il display multinformazioni fornisce le informazioni indicate di seguito.
•Contachilometri totale
•Contachilometri parziale
•Indicatore temperatura refrigerante motore
•Indicatore livello carburante
•Temperatura esterna
•Autonomia residua
•Consumo di carburante medio
•Consumo di carburante corrente
•Monitoraggio manutenzione
•Display sistema di segnalazione cambio corsia (LDWS)
•Display limitatore di velocità regolabile (Display ASL)
•Display regolatore automatico di velocità
•Allarme superamento velocità
•Display funzionamento tetto
•Messaggio di avvertimento
Al volante
Quadro strumenti e display
4-32*Alcuni modelli.

Il contenuto dello schermo cambia ogni volta che si preme l'interruttore INFO.
Premere l'interruttore INFOPremere l'interruttore INFO Premere l'interruttore INFOPremere l'interruttore INFO
Premere l'interruttore INFO
Indicatore temperatura
refrigerante motore,
monitoraggio manuten-
zione, temperatura
esterna, contachilometri
totale, indicatore livello
carburante
Indicatore temperatura
refrigerante motore,
autonomia residua,
temperatura esterna,
contachilometri totale,
indicatore livello
carburante Messaggio di
avvertimento,
temperatura
esterna, contachilo-
metri totale,
Indicatore livello
carburante Indicatore temperatura
refrigerante motore,
contachilometri
parziale A, consumo di
carburante medio,
consumo di carburante
corrente, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante
Indicatore temperatura
refrigerante motore,
contachilometri
parziale B, consumo di
carburante medio,
consumo di carburante
corrente, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante*1
*2
*1: Visualizzato solo quando viene emessa una segnalazione.
*2: Visualizzato solo a veicolo in marcia.
Al volante
Quadro strumenti e display
4-33

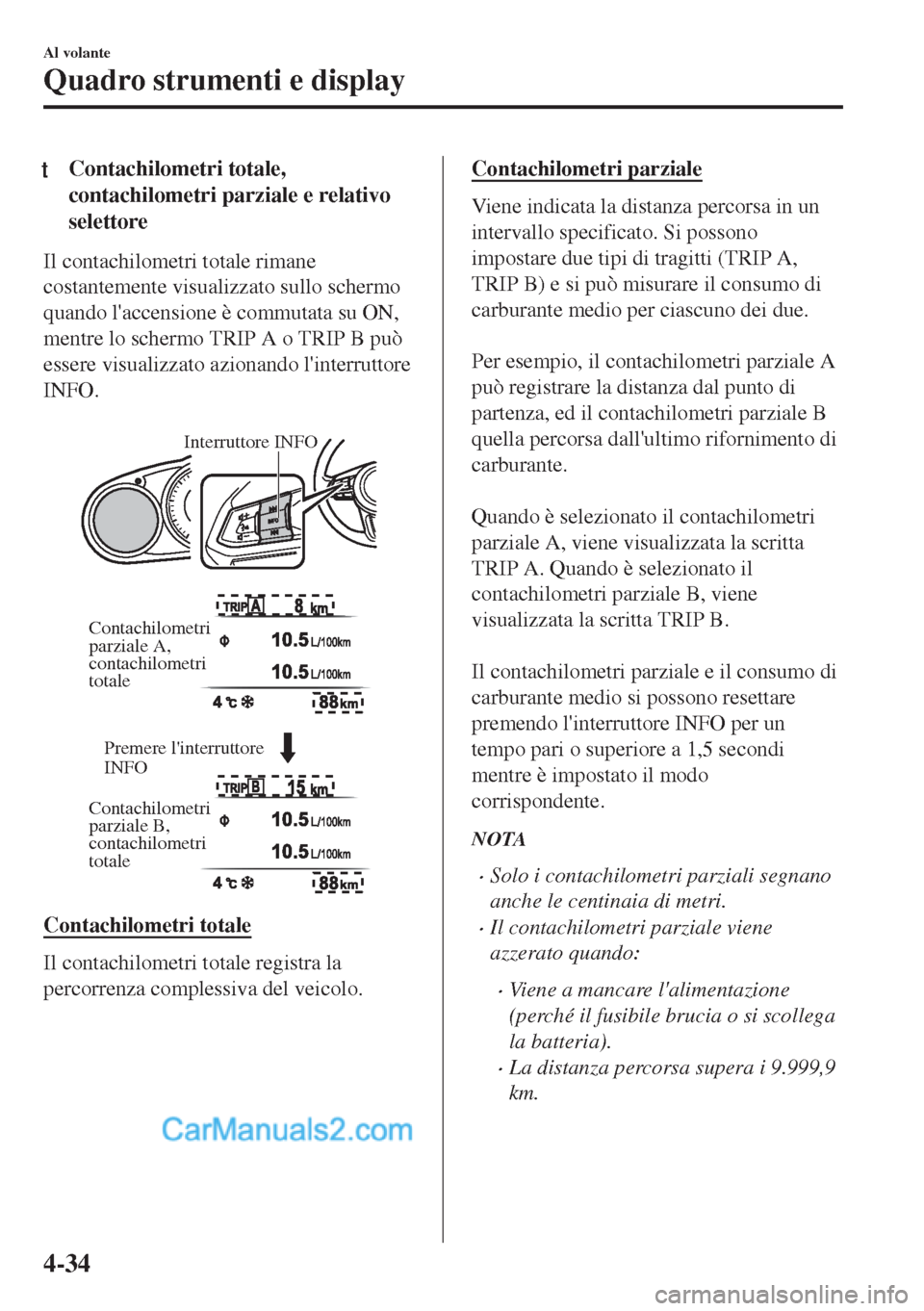

tContachilometri totale,
contachilometri parziale e relativo
selettore
Il contachilometri totale rimane
costantemente visualizzato sullo schermo
quando l'accensione è commutata su ON,
mentre lo schermo TRIP A o TRIP B può
essere visualizzato azionando l'interruttore
INFO.

Premere l'interruttore
INFOInterruttore INFO
Contachilometri
parziale A,
contachilometri
totale
Contachilometri
parziale B,
contachilometri
totale
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Viene indicata la distanza percorsa in un
intervallo specificato. Si possono
impostare due tipi di tragitti (TRIP A,
TRIP B) e si può misurare il consumo di
carburante medio per ciascuno dei due.

Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.

Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.

Il contachilometri parziale e il consumo di
carburante medio si possono resettare
premendo l'interruttore INFO per un
tempo pari o superiore a 1,5 secondi
mentre è impostato il modo
corrispondente.
NOTA
•Solo i contachilometri parziali segnano
anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si scollega
la batteria).
•La distanza percorsa supera i 9.999,9
km.
Al volante
Quadro strumenti e display
4-34

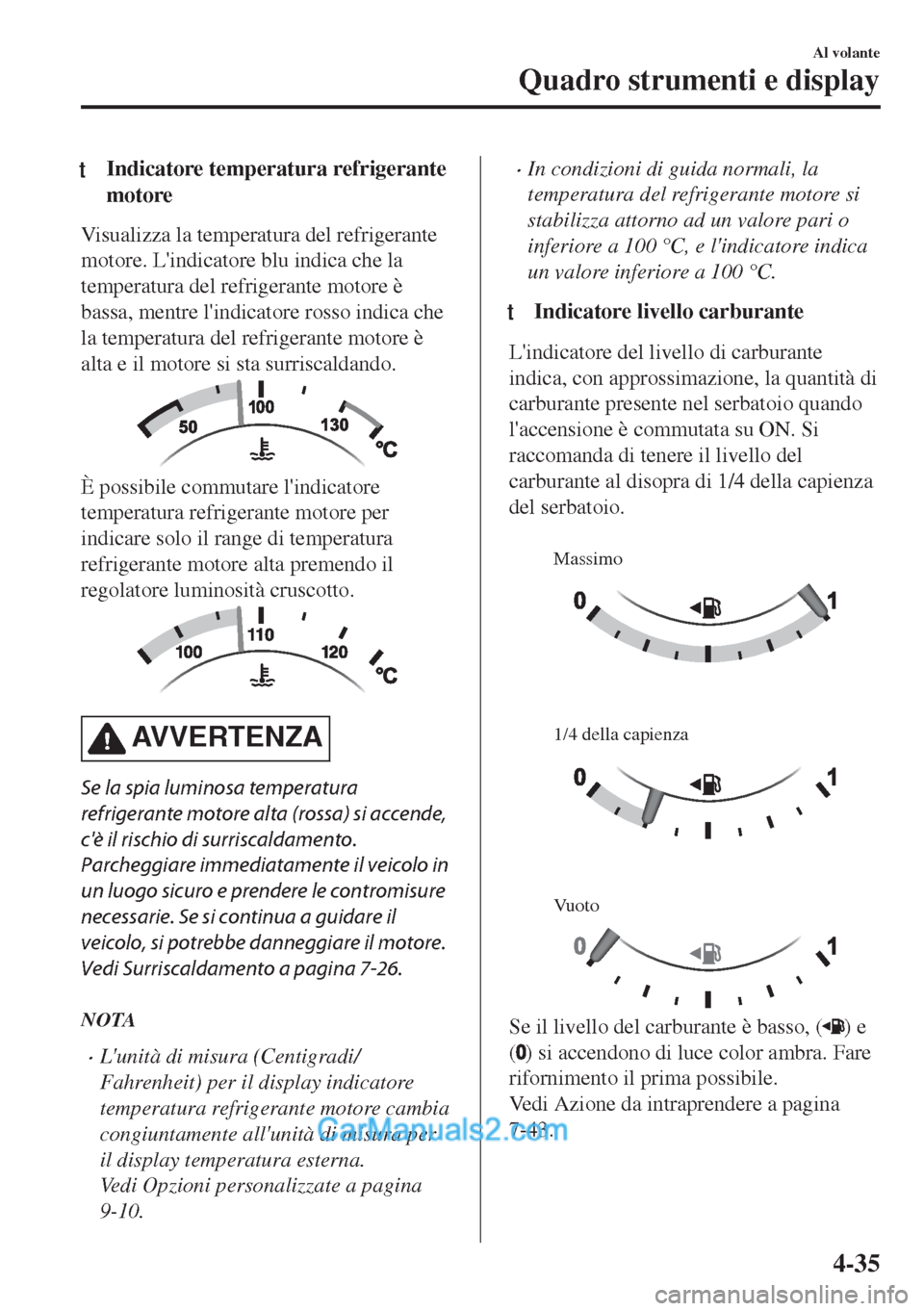

tIndicatore temperatura refrigerante
motore
Visualizza la temperatura del refrigerante
motore. L'indicatore blu indica che la
temperatura del refrigerante motore è
bassa, mentre l'indicatore rosso indica che
la temperatura del refrigerante motore è
alta e il motore si sta surriscaldando.
È possibile commutare l'indicatore
temperatura refrigerante motore per
indicare solo il range di temperatura
refrigerante motore alta premendo il
regolatore luminosità cruscotto.
AVVERTENZA
Se la spia luminosa temperatura
refrigerante motore alta (rossa) si accende,
c'è il rischio di surriscaldamento.
Parcheggiare immediatamente il veicolo in
un luogo sicuro e prendere le contromisure
necessarie. Se si continua a guidare il
veicolo, si potrebbe danneggiare il motore.
Vedi Surriscaldamento a pagina 7-26.
NOTA
•L'unità di misura (Centigradi/
Fahrenheit) per il display indicatore
temperatura refrigerante motore cambia
congiuntamente all'unità di misura per
il display temperatura esterna.
Vedi Opzioni personalizzate a pagina
9-10.
•In condizioni di guida normali, la
temperatura del refrigerante motore si
stabilizza attorno ad un valore pari o
inferiore a 100 °C, e l'indicatore indica
un valore inferiore a 100 °C.
tIndicatore livello carburante
L'indicatore del livello di carburante
indica, con approssimazione, la quantità di
carburante presente nel serbatoio quando
l'accensione è commutata su ON. Si
raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.

Massimo
1/4 della capienza
Vuoto
Se il livello del carburante è basso, () e
(
) si accendono di luce color ambra. Fare
rifornimento il prima possibile.
Vedi Azione da intraprendere a pagina
7-43.
Al volante
Quadro strumenti e display
4-35

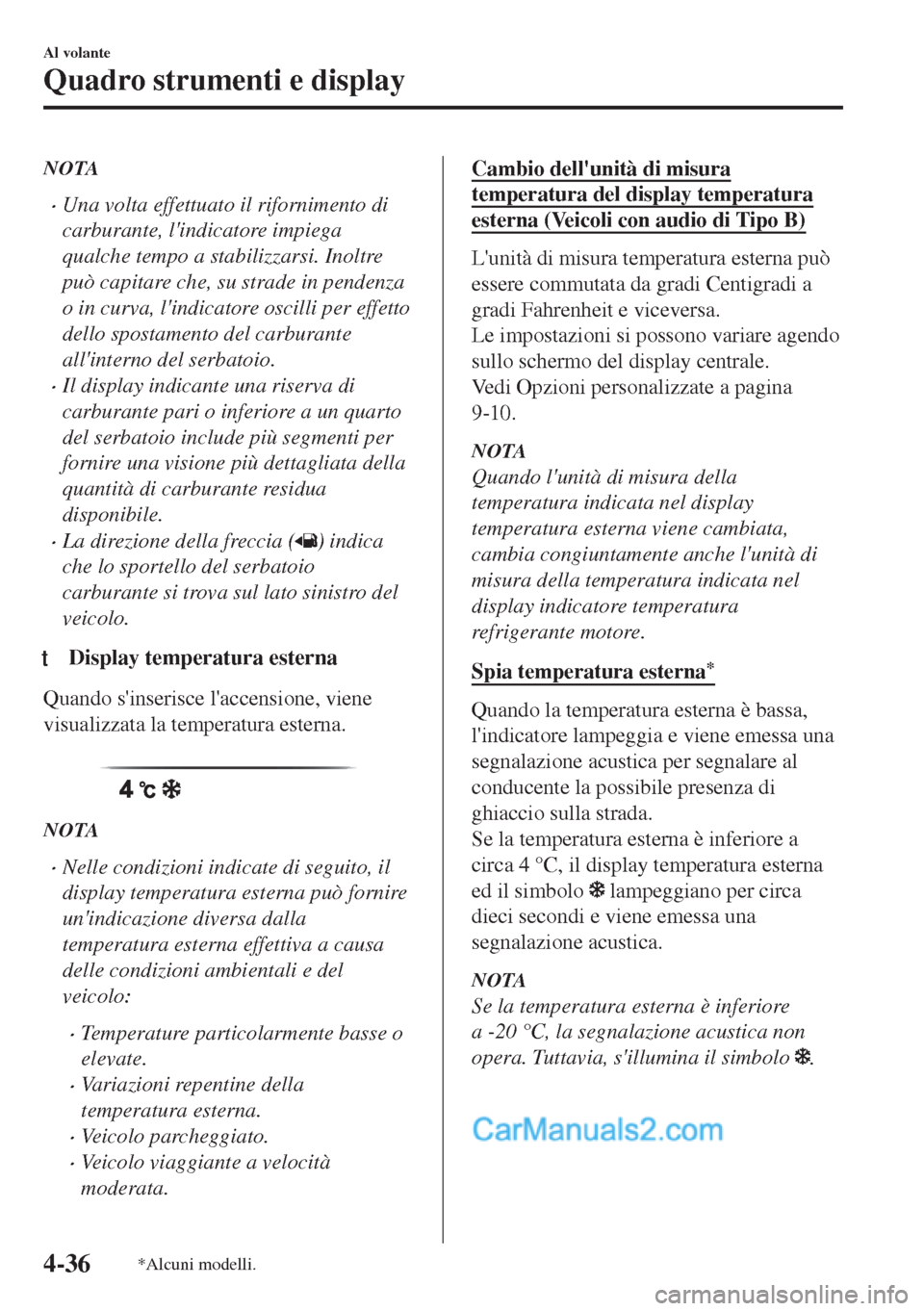

NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in pendenza
o in curva, l'indicatore oscilli per effetto
dello spostamento del carburante
all'interno del serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un quarto
del serbatoio include più segmenti per
fornire una visione più dettagliata della
quantità di carburante residua
disponibile.
•La direzione della freccia () indica
che lo sportello del serbatoio
carburante si trova sul lato sinistro del
veicolo.
ttDisplay temperatura esterna
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
•Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
Cambio dell'unità di misura
temperatura del display temperatura
esterna (Veicoli con audio di Tipo B)
L'unità di misura temperatura esterna può
essere commutata da gradi Centigradi a
gradi Fahrenheit e viceversa.
Le impostazioni si possono variare agendo
sullo schermo del display centrale.
Vedi Opzioni personalizzate a pagina
9-10.
NOTA
Quando l'unità di misura della
temperatura indicata nel display
temperatura esterna viene cambiata,
cambia congiuntamente anche l'unità di
misura della temperatura indicata nel
display indicatore temperatura
refrigerante motore.
Spia temperatura esterna
*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo
lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
Al volante
Quadro strumenti e display
4-36*Alcuni modelli.
