MAZDA MODEL MX-5 2017 Manuale del proprietario (in Italian)

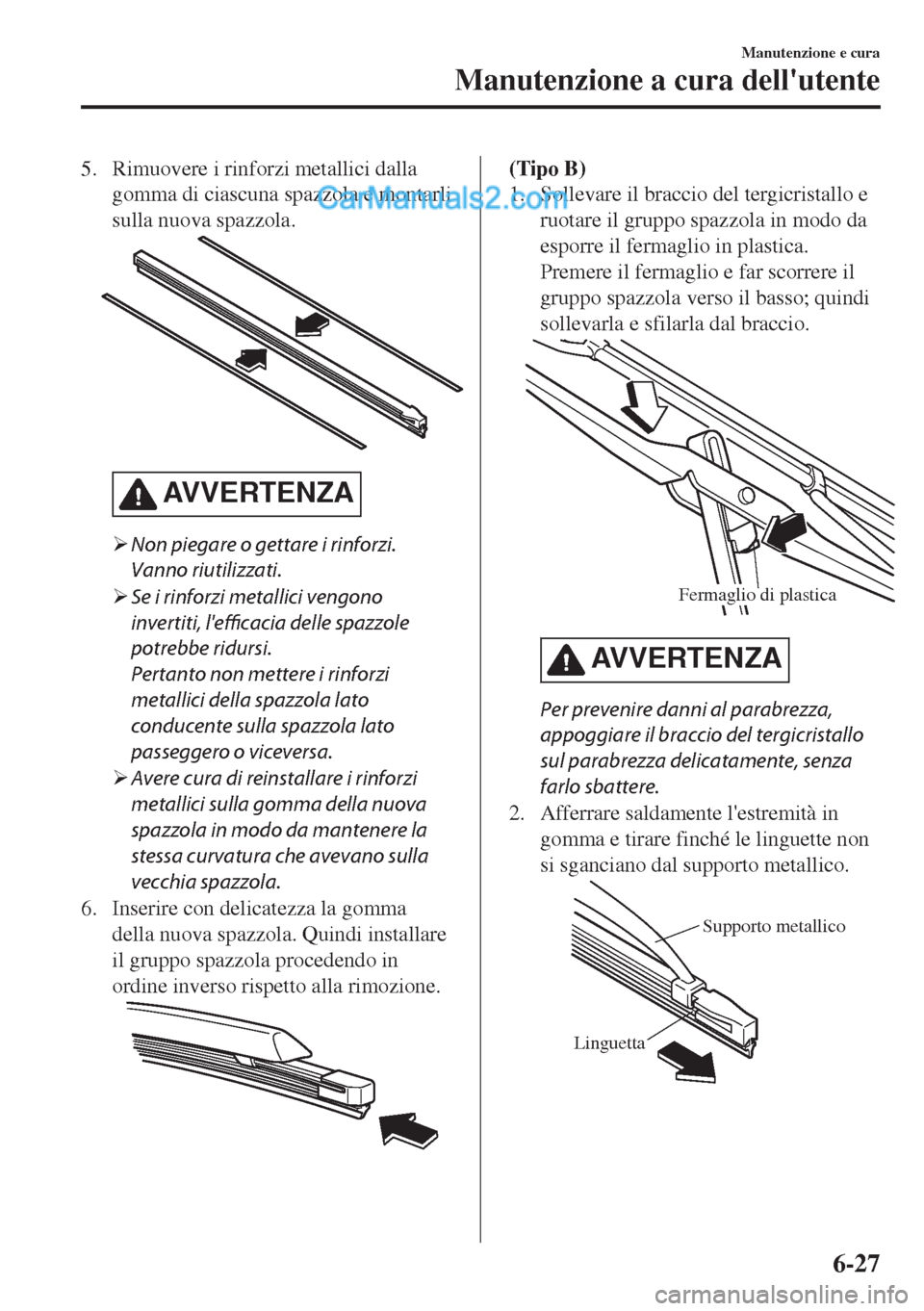

5. Rimuovere i rinforzi metallici dalla
gomma di ciascuna spazzola e montarli
sulla nuova spazzola.
AVVERTENZA
¾Non piegare o gettare i rinforzi.
Vanno riutilizzati.
¾Se i rinforzi metallici vengono
invertiti,
l'efficacia delle spazzole
potrebbe ridursi.
Pertanto non mettere i rinforzi
metallici della spazzola lato
conducente sulla spazzola lato
passeggero o viceversa.
¾Avere cura di reinstallare i rinforzi
metallici sulla gomma della nuova
spazzola in modo da mantenere la
stessa curvatura che avevano sulla
vecchia spazzola.
6. Inserire con delicatezza la gomma
della nuova spazzola. Quindi installare
il gruppo spazzola procedendo in
ordine inverso rispetto alla rimozione.
(Tipo B)
1. Sollevare il braccio del tergicristallo e
ruotare il gruppo spazzola in modo da
esporre il fermaglio in plastica.
Premere il fermaglio e far scorrere il
gruppo spazzola verso il basso; quindi
sollevarla e sfilarla dal braccio.
Fermaglio di plastica
AV V E R T E N Z A
Per prevenire danni al parabrezza,
appoggiare il braccio del tergicristallo
sul parabrezza delicatamente, senza
farlo sbattere.
2. Afferrare saldamente l'estremità in
gomma e tirare finché le linguette non
si sganciano dal supporto metallico.
Supporto metallico
Linguetta
Manutenzione e cura
Manutenzione a cura dell'utente
6-27

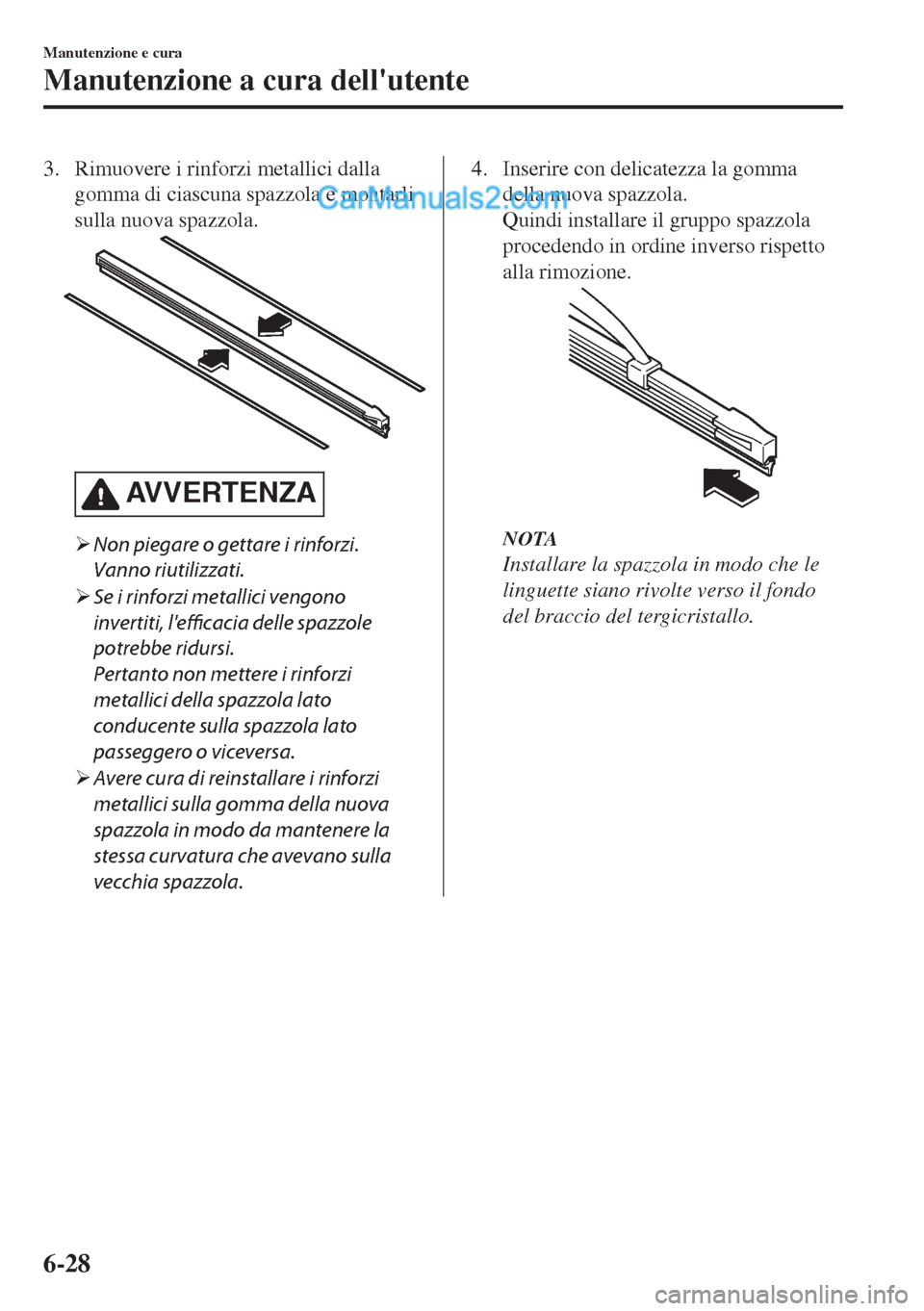

3. Rimuovere i rinforzi metallici dalla
gomma di ciascuna spazzola e montarli
sulla nuova spazzola.
AV V E R T E N Z A
¾Non piegare o gettare i rinforzi.
Vanno riutilizzati.
¾Se i rinforzi metallici vengono
invertiti,
l'efficacia delle spazzole
potrebbe ridursi.
Pertanto non mettere i rinforzi
metallici della spazzola lato
conducente sulla spazzola lato
passeggero o viceversa.
¾Avere cura di reinstallare i rinforzi
metallici sulla gomma della nuova
spazzola in modo da mantenere la
stessa curvatura che avevano sulla
vecchia spazzola.
4. Inserire con delicatezza la gomma
della nuova spazzola.
Quindi installare il gruppo spazzola
procedendo in ordine inverso rispetto
alla rimozione.
NOTA
Installare la spazzola in modo che le
linguette siano rivolte verso il fondo
del braccio del tergicristallo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-28

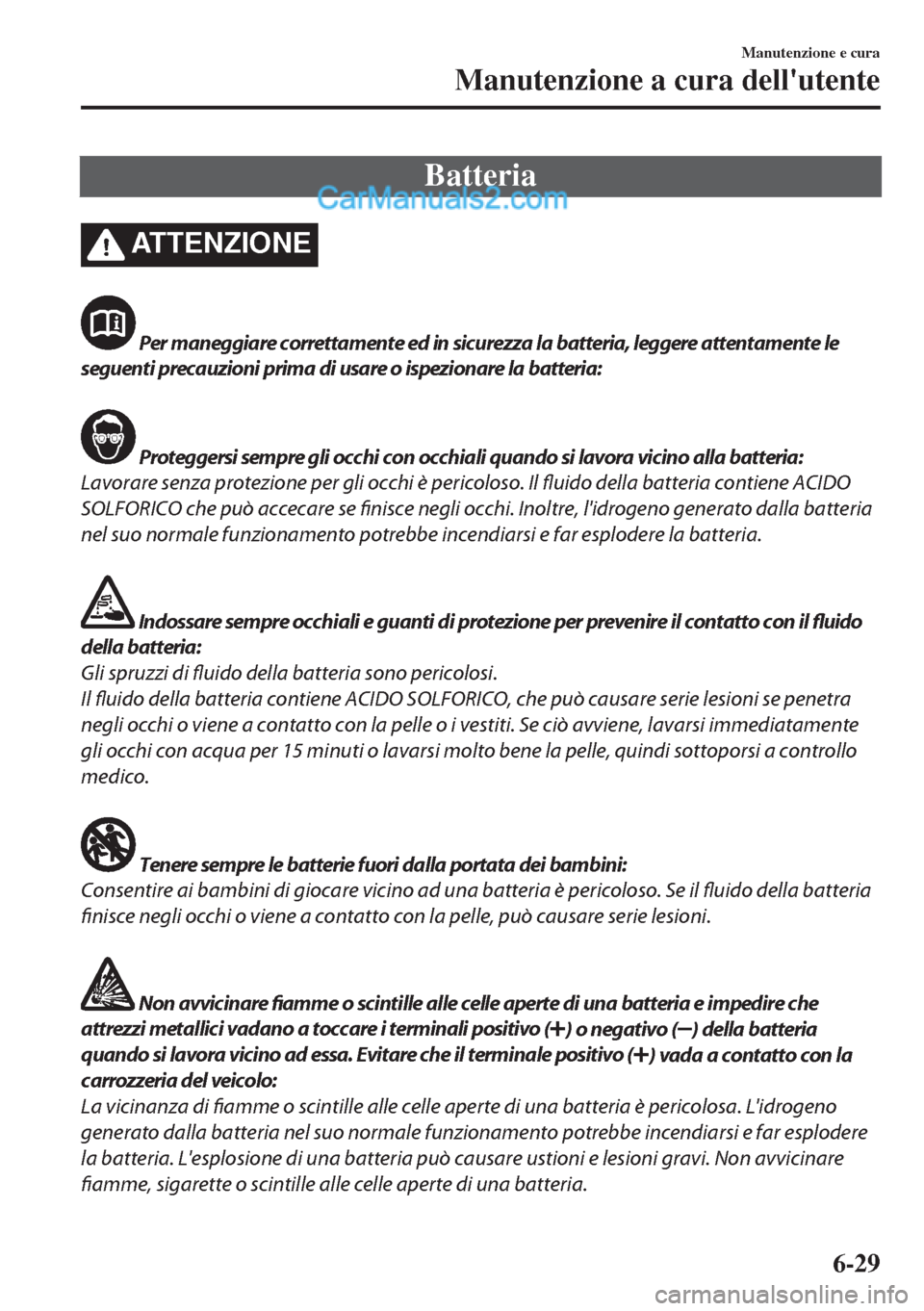

Batteria
ATTENZIONE
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le
seguenti precauzioni prima di usare o ispezionare la batteria:
Proteggersi sempre gli occhi con occhiali quando si lavora vicino alla batteria:
Lavorare senza protezione per gli occhi è pericoloso. Il fluido della batteria contiene ACIDO
SOLFORICO che può accecare se
finisce negli occhi. Inoltre, l'idrogeno generato dalla batteria
nel suo normale funzionamento potrebbe incendiarsi e far esplodere la batteria.
Indossare sempre occhiali e guanti di protezione per prevenire il contatto con il fluido
della batteria:
Gli spruzzi di
fluido della batteria sono pericolosi.
Il fluido della batteria contiene ACIDO SOLFORICO, che può causare serie lesioni se penetra
negli occhi o viene a contatto con la pelle o i vestiti. Se ciò avviene, lavarsi immediatamente
gli occhi con acqua per 15 minuti o lavarsi molto bene la pelle, quindi sottoporsi a controllo
medico.
Tenere sempre le batterie fuori dalla portata dei bambini:
Consentire ai bambini di giocare vicino ad una batteria è pericoloso. Se il fluido della batteria
finisce negli occhi o viene a contatto con la pelle, può causare serie lesioni.
Non avvicinare
fiamme o scintille alle celle aperte di una batteria e impedire che
attrezzi metallici vadano a toccare i terminali positivo (
) o negativo () della batteria
quando si lavora vicino ad essa. Evitare che il terminale positivo (
) vada a contatto con la
carrozzeria del veicolo:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi. Non avvicinare
fiamme, sigarette o scintille alle celle aperte di una batteria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-29

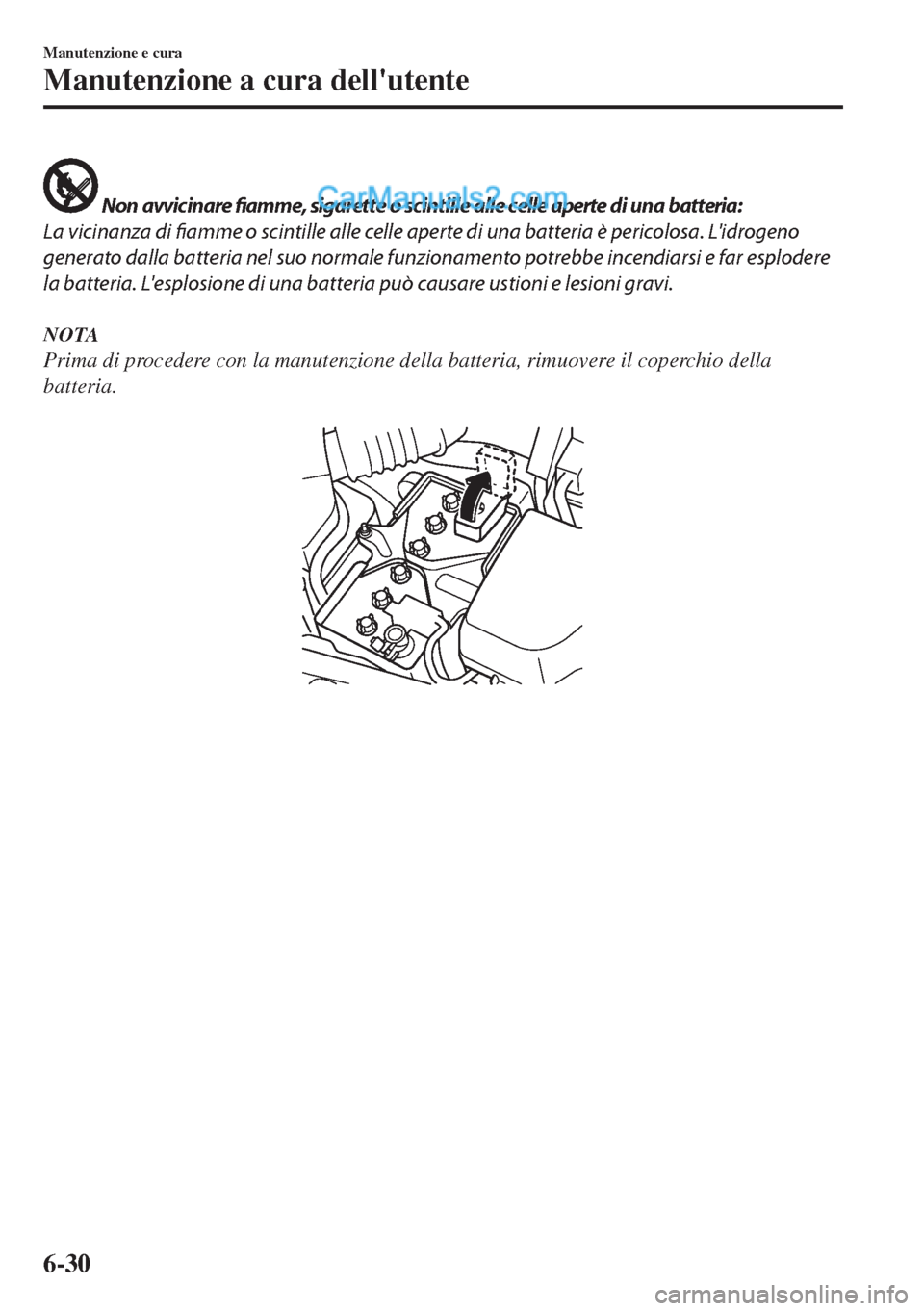

Non avvicinare fiamme, sigarette o scintille alle celle aperte di una batteria:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi.
NOTA
Prima di procedere con la manutenzione della batteria, rimuovere il coperchio della
batteria.

Manutenzione e cura
Manutenzione a cura dell'utente
6-30

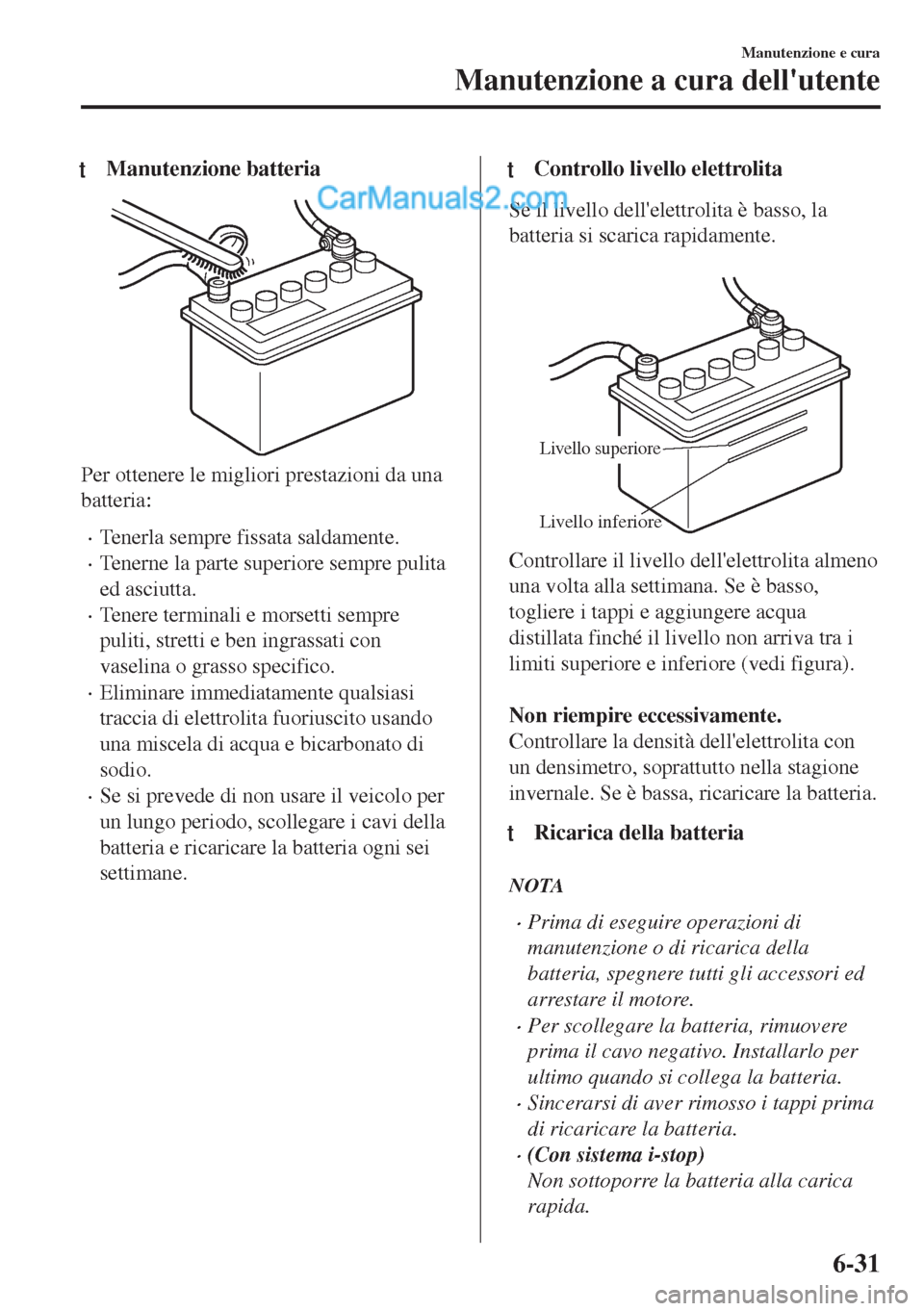

tManutenzione batteria
Per ottenere le migliori prestazioni da una
batteria:
•Tenerla sempre fissata saldamente.
•Tenerne la parte superiore sempre pulita
ed asciutta.
•Tenere terminali e morsetti sempre
puliti, stretti e ben ingrassati con
vaselina o grasso specifico.
•Eliminare immediatamente qualsiasi
traccia di elettrolita fuoriuscito usando
una miscela di acqua e bicarbonato di
sodio.
•Se si prevede di non usare il veicolo per
un lungo periodo, scollegare i cavi della
batteria e ricaricare la batteria ogni sei
settimane.
ttControllo livello elettrolita
Se il livello dell'elettrolita è basso, la
batteria si scarica rapidamente.

Livello superiore
Livello inferiore
Controllare il livello dell'elettrolita almeno
una volta alla settimana. Se è basso,
togliere i tappi e aggiungere acqua
distillata finché il livello non arriva tra i
limiti superiore e inferiore (vedi figura).

Non riempire eccessivamente.
Controllare la densità dell'elettrolita con
un densimetro, soprattutto nella stagione
invernale. Se è bassa, ricaricare la batteria.
ttRicarica della batteria
NOTA
•Prima di eseguire operazioni di
manutenzione o di ricarica della
batteria, spegnere tutti gli accessori ed
arrestare il motore.
•Per scollegare la batteria, rimuovere
prima il cavo negativo. Installarlo per
ultimo quando si collega la batteria.
•Sincerarsi di aver rimosso i tappi prima
di ricaricare la batteria.
•(Con sistema i-stop)
Non sottoporre la batteria alla carica
rapida.
Manutenzione e cura
Manutenzione a cura dell'utente
6-31

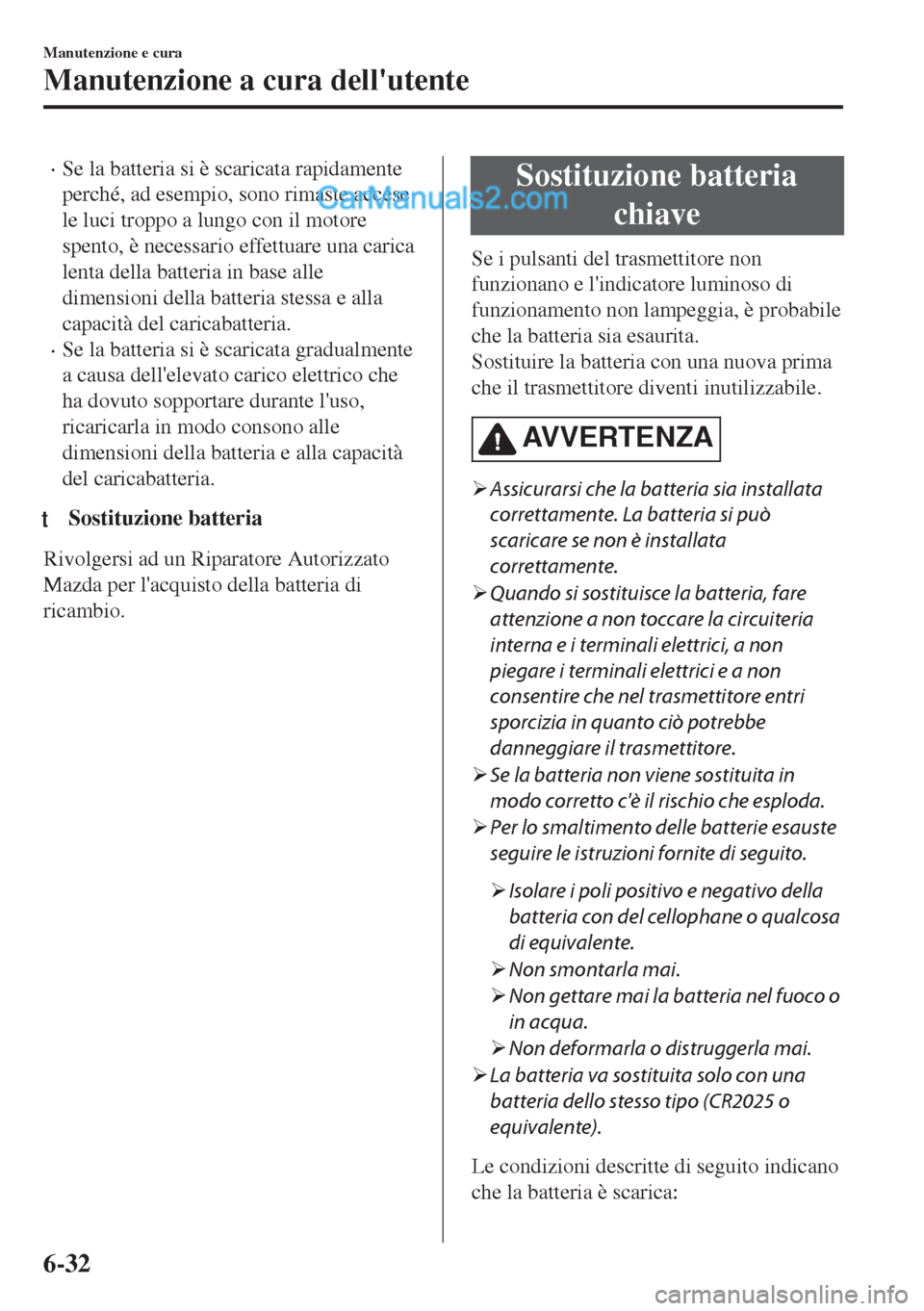

•Se la batteria si è scaricata rapidamente
perché, ad esempio, sono rimaste accese
le luci troppo a lungo con il motore
spento, è necessario effettuare una carica
lenta della batteria in base alle
dimensioni della batteria stessa e alla
capacità del caricabatteria.
•Se la batteria si è scaricata gradualmente
a causa dell'elevato carico elettrico che
ha dovuto sopportare durante l'uso,
ricaricarla in modo consono alle
dimensioni della batteria e alla capacità
del caricabatteria.
tSostituzione batteria
Rivolgersi ad un Riparatore Autorizzato
Mazda per l'acquisto della batteria di
ricambio.
Sostituzione batteria
chiave
Se i pulsanti del trasmettitore non
funzionano e l'indicatore luminoso di
funzionamento non lampeggia, è probabile
che la batteria sia esaurita.
Sostituire la batteria con una nuova prima
che il trasmettitore diventi inutilizzabile.
AVVERTENZA
¾Assicurarsi che la batteria sia installata
correttamente. La batteria si può
scaricare se non è installata
correttamente.
¾Quando si sostituisce la batteria, fare
attenzione a non toccare la circuiteria
interna e i terminali elettrici, a non
piegare i terminali elettrici e a non
consentire che nel trasmettitore entri
sporcizia in quanto ciò potrebbe
danneggiare il trasmettitore.
¾Se la batteria non viene sostituita in
modo corretto c'è il rischio che esploda.
¾Per lo smaltimento delle batterie esauste
seguire le istruzioni fornite di seguito.
¾Isolare i poli positivo e negativo della
batteria con del cellophane o qualcosa
di equivalente.
¾Non smontarla mai.
¾Non gettare mai la batteria nel fuoco o
in acqua.
¾Non deformarla o distruggerla mai.
¾La batteria va sostituita solo con una
batteria dello stesso tipo (CR2025 o
equivalente).
Le condizioni descritte di seguito indicano
che la batteria è scarica:
Manutenzione e cura
Manutenzione a cura dell'utente
6-32

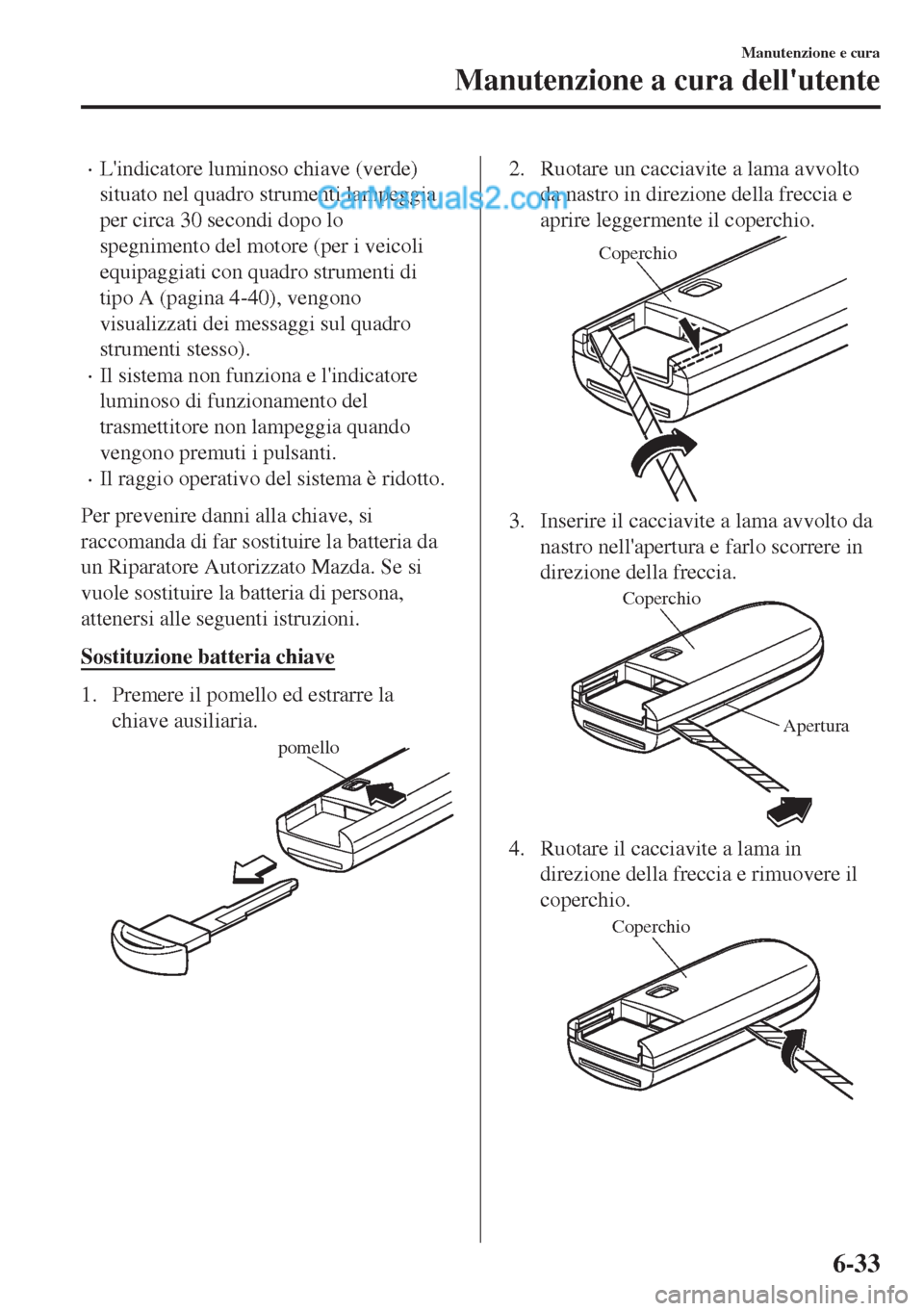

•L'indicatore luminoso chiave (verde)
situato nel quadro strumenti lampeggia
per circa 30 secondi dopo lo
spegnimento del motore (per i veicoli
equipaggiati con quadro strumenti di
tipo A (pagina 4-40), vengono
visualizzati dei messaggi sul quadro
strumenti stesso).
•Il sistema non funziona e l'indicatore
luminoso di funzionamento del
trasmettitore non lampeggia quando
vengono premuti i pulsanti.
•Il raggio operativo del sistema è ridotto.
Per prevenire danni alla chiave, si
raccomanda di far sostituire la batteria da
un Riparatore Autorizzato Mazda. Se si
vuole sostituire la batteria di persona,
attenersi alle seguenti istruzioni.
Sostituzione batteria chiave
1. Premere il pomello ed estrarre la
chiave ausiliaria.
pomello
2. Ruotare un cacciavite a lama avvolto
da nastro in direzione della freccia e
aprire leggermente il coperchio.
Coperchio
3. Inserire il cacciavite a lama avvolto da
nastro nell'apertura e farlo scorrere in
direzione della freccia.
Coperchio
Apertura
4. Ruotare il cacciavite a lama in
direzione della freccia e rimuovere il
coperchio.
Coperchio
Manutenzione e cura
Manutenzione a cura dell'utente
6-33

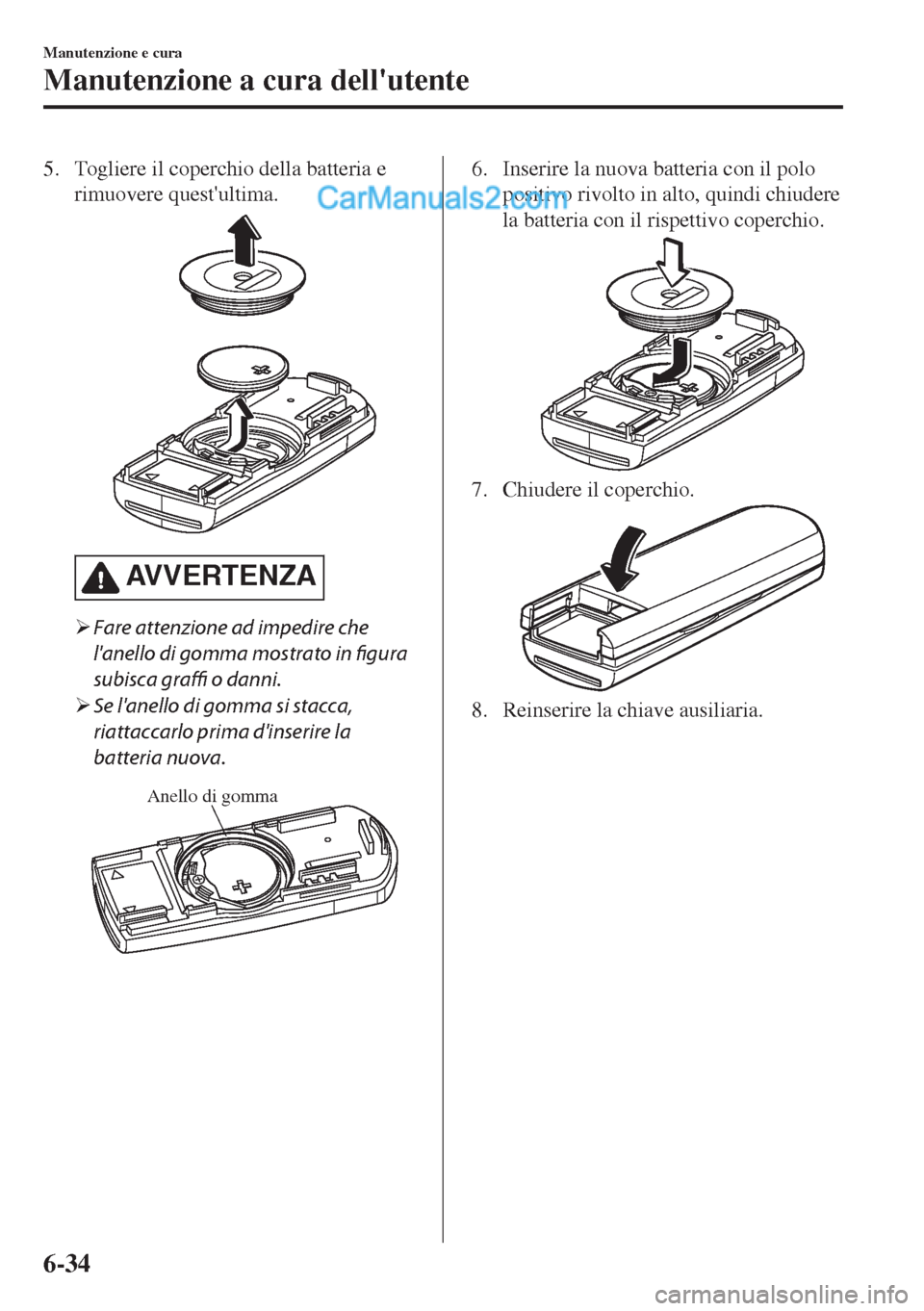

5. Togliere il coperchio della batteria e
rimuovere quest'ultima.
AV V E R T E N Z A
¾Fare attenzione ad impedire che
l'anello di gomma mostrato in figura
subisca graffi o danni.
¾Se l'anello di gomma si stacca,
riattaccarlo prima d'inserire la
batteria nuova.
Anello di gomma
6. Inserire la nuova batteria con il polo
positivo rivolto in alto, quindi chiudere
la batteria con il rispettivo coperchio.
7. Chiudere il coperchio.
8. Reinserire la chiave ausiliaria.
Manutenzione e cura
Manutenzione a cura dell'utente
6-34

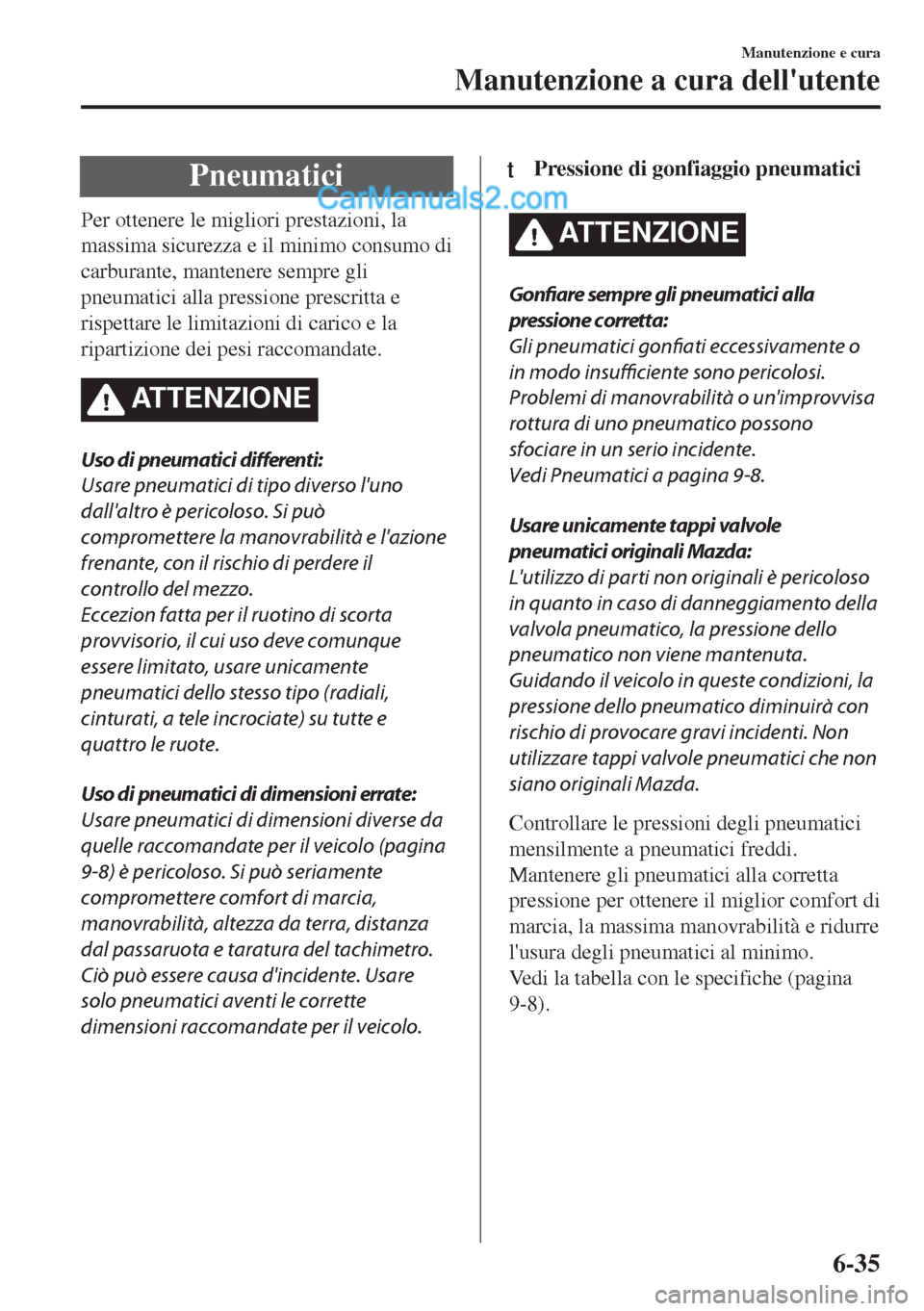

Pneumatici
Per ottenere le migliori prestazioni, la
massima sicurezza e il minimo consumo di
carburante, mantenere sempre gli
pneumatici alla pressione prescritta e
rispettare le limitazioni di carico e la
ripartizione dei pesi raccomandate.
ATTENZIONE
Uso di pneumatici differenti:
Usare pneumatici di tipo diverso l'uno
dall'altro è pericoloso. Si può
compromettere la manovrabilità e l'azione
frenante, con il rischio di perdere il
controllo del mezzo.
Eccezion fatta per il ruotino di scorta
provvisorio, il cui uso deve comunque
essere limitato, usare unicamente
pneumatici dello stesso tipo (radiali,
cinturati, a tele incrociate) su tutte e
quattro le ruote.
Uso di pneumatici di dimensioni errate:
Usare pneumatici di dimensioni diverse da
quelle raccomandate per il veicolo (pagina
9-8) è pericoloso. Si può seriamente
compromettere comfort di marcia,
manovrabilità, altezza da terra, distanza
dal passaruota e taratura del tachimetro.
Ciò può essere causa d'incidente. Usare
solo pneumatici aventi le corrette
dimensioni raccomandate per il veicolo.
tPressione di gonfiaggio pneumatici
ATTENZIONE
Gonfiare sempre gli pneumatici alla
pressione corretta:
Gli pneumatici gonfiati eccessivamente o
in modo insufficiente sono pericolosi.
Problemi di manovrabilità o un'improvvisa
rottura di uno pneumatico possono
sfociare in un serio incidente.
Vedi Pneumatici a pagina 9-8.
Usare unicamente tappi valvole
pneumatici originali Mazda:
L'utilizzo di parti non originali è pericoloso
in quanto in caso di danneggiamento della
valvola pneumatico, la pressione dello
pneumatico non viene mantenuta.
Guidando il veicolo in queste condizioni, la
pressione dello pneumatico diminuirà con
rischio di provocare gravi incidenti. Non
utilizzare tappi valvole pneumatici che non
siano originali Mazda.
Controllare le pressioni degli pneumatici
mensilmente a pneumatici freddi.
Mantenere gli pneumatici alla corretta
pressione per ottenere il miglior comfort di
marcia, la massima manovrabilità e ridurre
l'usura degli pneumatici al minimo.
Vedi la tabella con le specifiche (pagina
9-8).
Manutenzione e cura
Manutenzione a cura dell'utente
6-35

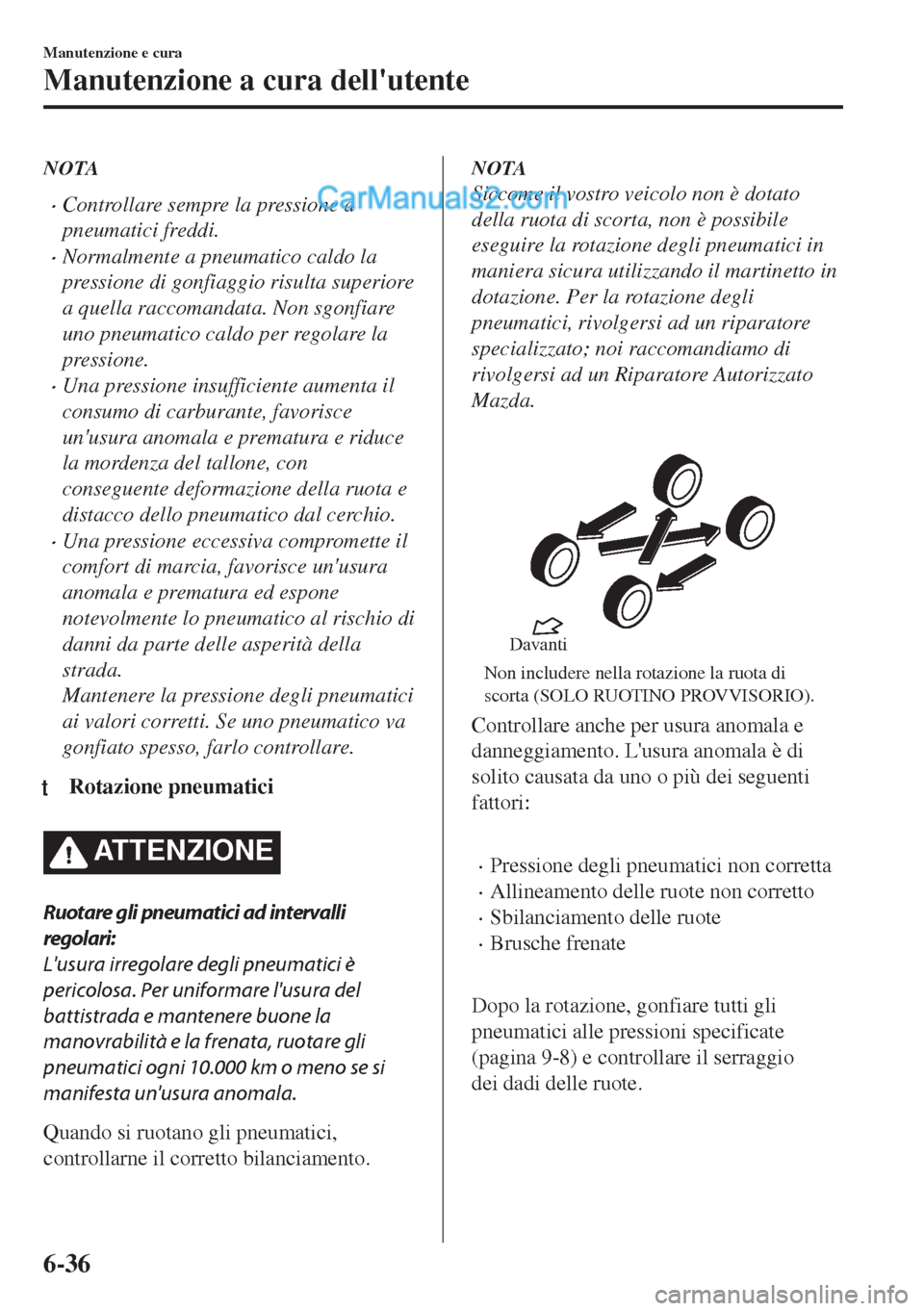

NOTA
•Controllare sempre la pressione a
pneumatici freddi.
•Normalmente a pneumatico caldo la
pressione di gonfiaggio risulta superiore
a quella raccomandata. Non sgonfiare
uno pneumatico caldo per regolare la
pressione.
•Una pressione insufficiente aumenta il
consumo di carburante, favorisce
un'usura anomala e prematura e riduce
la mordenza del tallone, con
conseguente deformazione della ruota e
distacco dello pneumatico dal cerchio.
•Una pressione eccessiva compromette il
comfort di marcia, favorisce un'usura
anomala e prematura ed espone
notevolmente lo pneumatico al rischio di
danni da parte delle asperità della
strada.
Mantenere la pressione degli pneumatici
ai valori corretti. Se uno pneumatico va
gonfiato spesso, farlo controllare.
tRotazione pneumatici
ATTENZIONE
Ruotare gli pneumatici ad intervalli
regolari:
L'usura irregolare degli pneumatici è
pericolosa. Per uniformare l'usura del
battistrada e mantenere buone la
manovrabilità e la frenata, ruotare gli
pneumatici ogni 10.000 km o meno se si
manifesta un'usura anomala.
Quando si ruotano gli pneumatici,
controllarne il corretto bilanciamento.
NOTA
Siccome il vostro veicolo non è dotato
della ruota di scorta, non è possibile
eseguire la rotazione degli pneumatici in
maniera sicura utilizzando il martinetto in
dotazione. Per la rotazione degli
pneumatici, rivolgersi ad un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.

Non includere nella rotazione la ruota di
scorta (SOLO RUOTINO PROVVISORIO). Davanti
Controllare anche per usura anomala e
danneggiamento. L'usura anomala è di
solito causata da uno o più dei seguenti
fattori:

•Pressione degli pneumatici non corretta
•Allineamento delle ruote non corretto
•Sbilanciamento delle ruote
•Brusche frenate

Dopo la rotazione, gonfiare tutti gli
pneumatici alle pressioni specificate
(pagina 9-8) e controllare il serraggio
dei dadi delle ruote.
Manutenzione e cura
Manutenzione a cura dell'utente
6-36
