Alarm za brzinu vozila može se postaviti
prekida þem INFO.
NAPOMENA
•Uvijek postavite brzinu vozila u skladu
sa zakonima i propisima zemlje/grada u
kojem vozite. Osim toga, uvijek
provjerite brzinu vozila brzinomjerom.
•Funkcija alarma za brzinu vozila može
se postaviti izme ÿu 30 i 250 km/h.
Alarm za brzinu vozila može se postaviti
pomo üu sljede üeg postupka.
1. Pritisnite prekida þ INFO za prikaz
na þina rada alarma za brzinu.
2. Neprekidno pritiš üite prekida þ INFO
dok se ne za þuje zvuk.
Zaslon postavljene brzine vozila
bljeska tre üu znamenku (mjesto
stotinki).
3. Pritisnite prekida þ INFO i postavite
tre üu znamenku (mjesto stotinki) na
željenu brzinu vozila.
Brojevna se vrijednost mijenja svaki
put kada pritisnete prekida þ INFO.
4. Neprekidno pritiš üite prekida þ INFO
dok se ne za þuje zvuk.
Zaslon postavljene brzine vozila
bljeska donje dvije znamenke (mjesto
desetinki i cijelih brojki).
5. Pritisnite prekida þ INFO i postavite
donje dvije znamenke (mjesto
desetinki i cijelih brojki) na željenu
brzinu vozila.
Brojevna se vrijednost mijenja svaki
put kada pritisnete prekida þ INFO.
6. Neprekidno pritiš üite prekida þ INFO
dok se ne za þuje zvuk.
Postavljena brzina vozila prikazana je
na zaslonu za alarm za brzinu vozila.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-29
Page 162 of 579
Zaslon za prikaz više podataka i prekida þ INFO*
Prekidač INFO Zaslon za prikaz više podataka
Zaslon za prikaz više podataka pokazuje sljede üe informacije.
•Broja þ kilometara
•Mjera þ prije ÿenog puta
•Mjera þ temperature rashladnog sredstva motora
•Mjera þ goriva
•Vanjska temperatura
•Udaljenost s preostalim gorivom
•Prosje þna potrošnja goriva
•Trenutna potrošnja goriva
•Kontrola održavanja
•Prikaz sustava upozorenja za napuštanje trake (LDWS)
•Zaslon podesivog limitatora brzine (ASL)
•Prikaz tempomata
•Alarm za brzinu vozila
•Prikaz rada krova
•Poruka upozorenja
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-30*Neki modeli.
Page 163 of 579

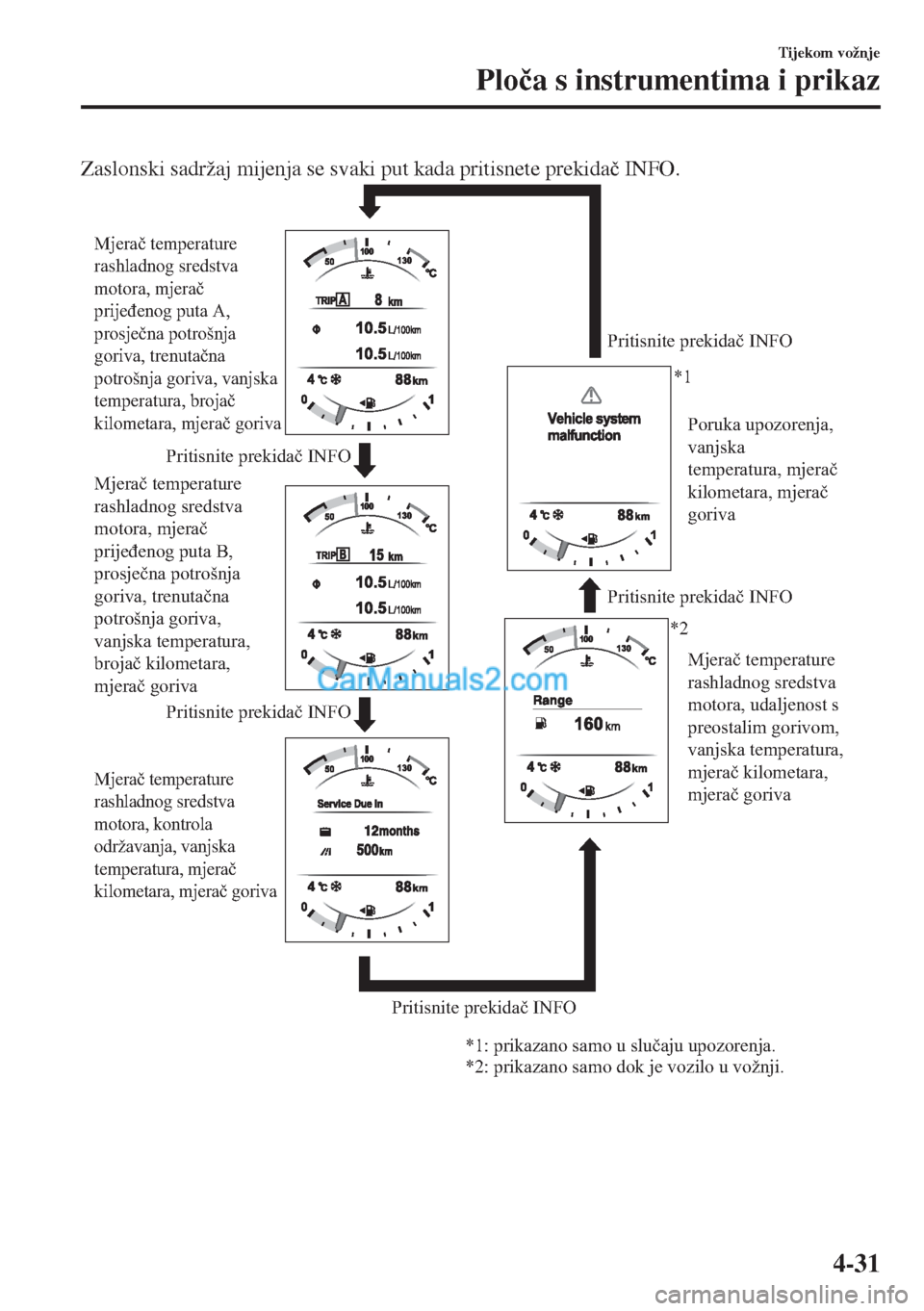

Zaslonski sadržaj mijenja se svaki put kada pritisnete prekida þ INFO.
Pritisnite prekidač INFOPritisnite prekidač INFO Pritisnite prekidač INFOPritisnite prekidač INFO
Pritisnite prekidač INFO
Mjerač temperature
rashladnog sredstva
motora, kontrola
održavanja, vanjska
temperatura, mjerač
kilometara, mjerač goriva
Mjerač temperature
rashladnog sredstva
motora, udaljenost s
preostalim gorivom,
vanjska temperatura,
mjerač kilometara,
mjerač goriva Poruka upozorenja,
vanjska
temperatura, mjerač
kilometara, mjerač
goriva
Mjerač temperature
rashladnog sredstva
motora, mjerač
prijeđenog puta A,
prosječna potrošnja
goriva, trenutačna
potrošnja goriva, vanjska
temperatura, brojač
kilometara, mjerač goriva
Mjerač temperature
rashladnog sredstva
motora, mjerač
prijeđenog puta B,
prosječna potrošnja
goriva, trenutačna
potrošnja goriva,
vanjska temperatura,
brojač kilometara,
mjerač goriva*1
*2
*1: prikazano samo u slučaju upozorenja.
*2: prikazano samo dok je vozilo u vožnji.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-31
Page 164 of 579

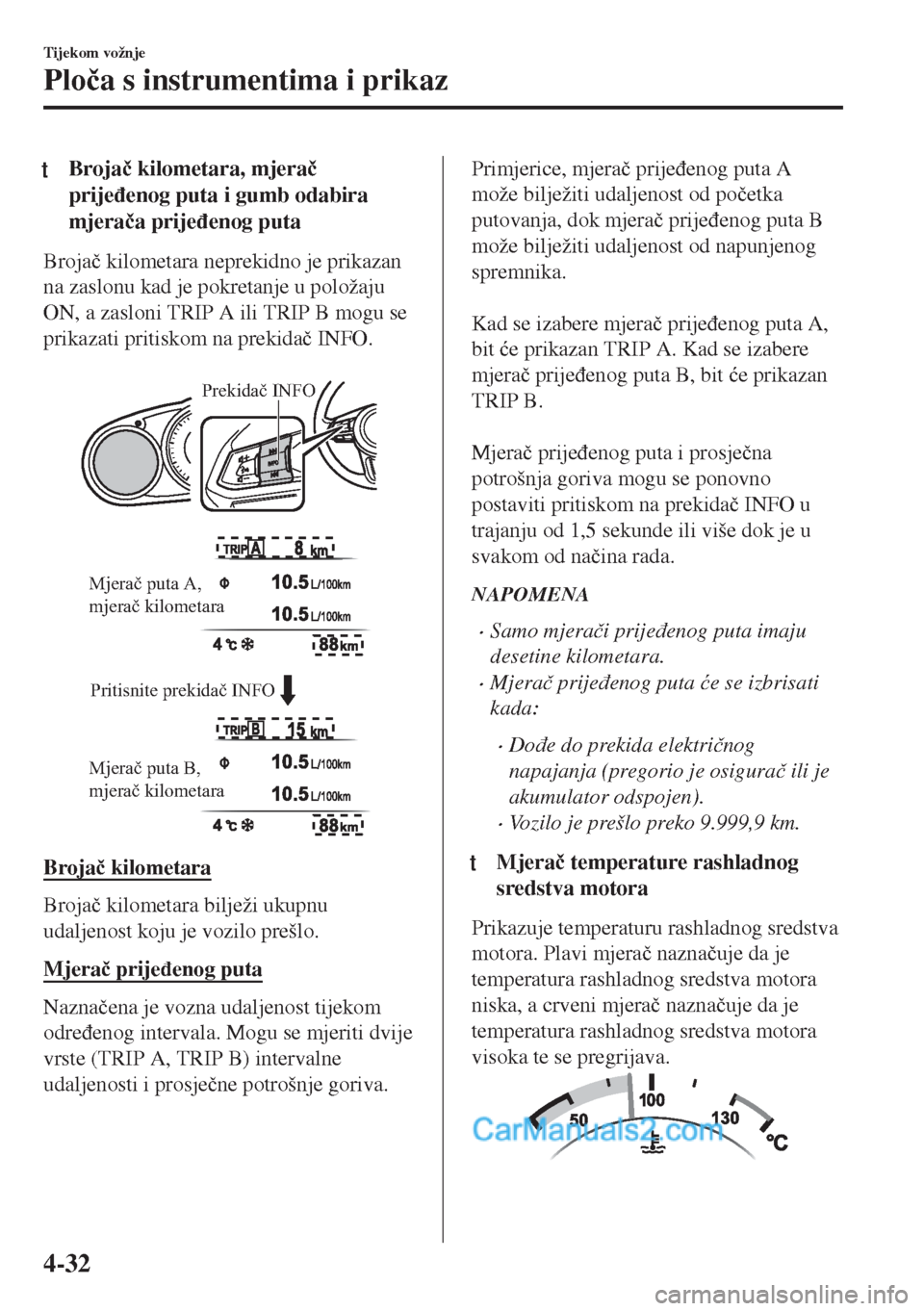

tBroja þ kilometara, mjera þ
prije ÿenog puta i gumb odabira
mjera þa prije ÿenog puta
Broja þ kilometara neprekidno je prikazan
na zaslonu kad je pokretanje u položaju
ON, a zasloni TRIP A ili TRIP B mogu se
prikazati pritiskom na prekida þ INFO.
Pritisnite prekidač INFOPrekidač INFO
Mjerač puta A,
mjerač kilometara
Mjerač puta B,
mjerač kilometara
Broja þ kilometara
Broja þ kilometara bilježi ukupnu
udaljenost koju je vozilo prešlo.
Mjera þ prije ÿenog puta
Nazna þena je vozna udaljenost tijekom
odre ÿenog intervala. Mogu se mjeriti dvije
vrste (TRIP A, TRIP B) intervalne
udaljenosti i prosje þne potrošnje goriva.
Primjerice, mjera þ prije ÿenog puta A
može bilježiti udaljenost od po þetka
putovanja, dok mjera þ prije ÿenog puta B
može bilježiti udaljenost od napunjenog
spremnika.
Kad se izabere mjera þ prije ÿenog puta A,
bit üe prikazan TRIP A. Kad se izabere
mjera þ prije ÿenog puta B, bit üe prikazan
TRIP B.
Mjera þ prije ÿenog puta i prosje þna
potrošnja goriva mogu se ponovno
postaviti pritiskom na prekida þ INFO u
trajanju od 1,5 sekunde ili više dok je u
svakom od na þina rada.
NAPOMENA
•Samo mjera þi prije ÿenog puta imaju
desetine kilometara.
•Mjera þ prije ÿenog puta üe se izbrisati
kada:
•Do ÿe do prekida elektri þnog
napajanja (pregorio je osigura þ ili je
akumulator odspojen).
•Vozilo je prešlo preko 9.999,9 km.
ttMjera þ temperature rashladnog
sredstva motora
Prikazuje temperaturu rashladnog sredstva
motora. Plavi mjera þ nazna þuje da je
temperatura rashladnog sredstva motora
niska, a crveni mjera þ nazna þuje da je
temperatura rashladnog sredstva motora
visoka te se pregrijava.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-32
Page 165 of 579
Mjera þ temperature rashladnog sredstva
motora može se uklju þiti da nazna þuje
samo visok temperaturni raspon
rashladnog sredstva motora pritiskom
prekida þa za kontrolu svjetla na plo þi.
OPREZ
Ako se uključi svjetlo (crveno) upozorenja
za previsoku temperaturu rashladnog
sredstva motora, postoji mogućnost
pregrijavanja. Parkirajte vozilo na
sigurnom mjestu i smjesta poduzmite
potrebne mjere. Ako nastavite voziti vozilo,
može doći do oštećenja motora.
Pogledajte odjeljak Pregrijavanje na
stranici 7-24.
NAPOMENA
•Jedinica temperature (celzijus/farenhajt)
prikaza temperature rashladnog
sredstva motora izmjenjuje se zajedno s
jedinicom temperature za prikaz vanjske
temperature.
Pogledajte Zna þajke personalizacije na
stranici 9-10.
•Pri normalnoj vožnji temperatura
rashladnog sredstva motora stabilizira
se pri 100 °C ili manje, a mjera þ
nazna þuje raspon manji od 100 °C.

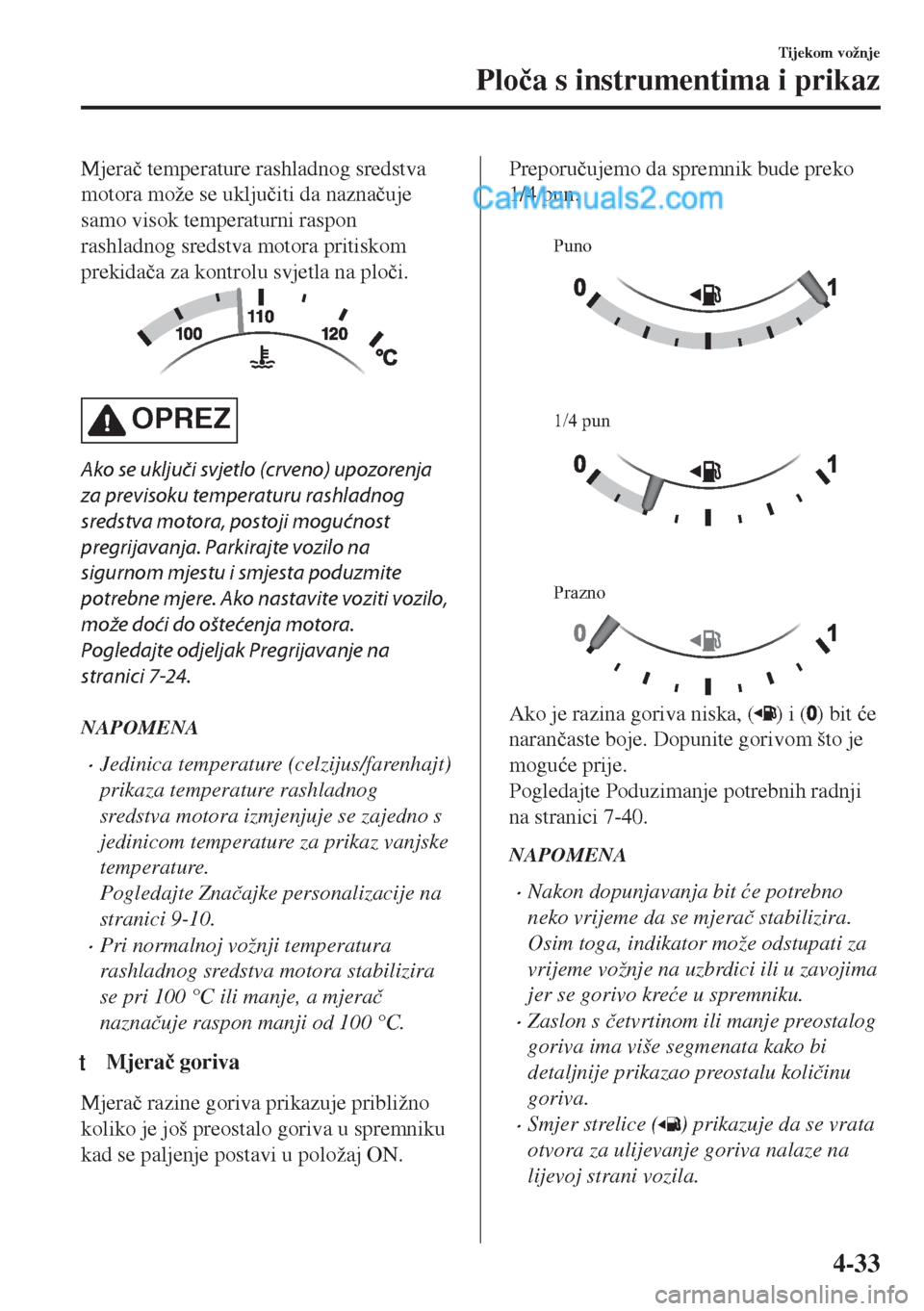

tMjera þ goriva
Mjera þ razine goriva prikazuje približno
koliko je još preostalo goriva u spremniku
kad se paljenje postavi u položaj ON.
Preporu þujemo da spremnik bude preko
1/4 pun.
Puno
1/4 pun
Prazno
Ako je razina goriva niska, () i () bit üe
naran þaste boje. Dopunite gorivom što je
mogu üe prije.
Pogledajte Poduzimanje potrebnih radnji
na stranici 7-40.
NAPOMENA
•Nakon dopunjavanja bit üe potrebno
neko vrijeme da se mjera þ stabilizira.
Osim toga, indikator može odstupati za
vrijeme vožnje na uzbrdici ili u zavojima
jer se gorivo kre üe u spremniku.
•Zaslon s þetvrtinom ili manje preostalog
goriva ima više segmenata kako bi
detaljnije prikazao preostalu koli þinu
goriva.
•Smjer strelice () prikazuje da se vrata
otvora za ulijevanje goriva nalaze na
lijevoj strani vozila.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-33
Page 166 of 579
tPrikaz vanjske temperature
Kad je paljenje preba þeno na ON,
prikazuje se vanjska temperatura.
NAPOMENA
•Pod sljede üim okolnostima se prikaz
vanjske temperature može razlikovati od
stvarne vanjske temperature, ovisno o
okruženju i stanju vozila:
•Zna þajno niske ili visoke temperature.
•Nagle promjene vanjske temperature.
•Vozilo je parkirano.
•Vozilo se vozi malom brzinom.
Promjena jedinice za temperaturu na
prikazu vanjske temperature (vozila s
audioure ÿajem vrste B)
Mjerna jedinica vanjske temperature može
se izmjenjivati izme ÿu celzijusa i
farenhajta.
Postavke se mogu promijeniti
upravljanjem središnjeg zaslona.
Pogledajte Zna þajke personalizacije na
stranici 9-10.
NAPOMENA
Kad se promjeni jedinica za temperaturu
nazna þena na prikazu vanjske
temperature, u skladu s tim mijenja se i
jedinica za temperaturu nazna þena na
prikazu mjera þa rashladnog sredstva
motora.
Upozorenje o vanjskoj temperaturi
*
Kad je temperatura okoline niska,
pokaziva þ treperi i þuje se zvuk kako bi
voza þa upozorio na mogu ünost zale ÿenog
kolnika.
Ako je temperatura okoline niža od 4 °C,
prikaz temperature okoline i oznaka
trepere oko deset sekundi i jednom se
za þuje zvuk.
NAPOMENA
Ako je temperatura okoline niža
od - 20 °C, zvu þni signal ne radi.
Me ÿutim, svijetli znak
.
ttUdaljenost s preostalim gorivom
Tim se na þinom prikazuje približna
udaljenost koju možete prije üi s preostalim
gorivom na temelju prosje þne potrošnje
goriva.
Udaljenost do pražnjenja izra þunavat üe se
i prikazivati svake sekunde.
NAPOMENA
•Iako prikaz udaljenosti s preostalom
koli þinom goriva može pokazivati
dovoljnu koli þinu preostale vožnje prije
nego što bude potrebno to þenje goriva,
dopunite gorivo što je prije mogu üe ako
je razina goriva vrlo niska ili svijetli
upozorenje za nisku razinu goriva.
•Prikaz se ne üe promijeniti dok ne dodate
više od približno 9 l goriva.
•Udaljenost do pražnjenja je približna
preostala udaljenost koje vozilo može
prije üi dok ne nestanu sve oznake u
mjera þu goriva koje pokazuju preostalu
koli þinu goriva.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-34*Neki modeli.
Page 167 of 579
•Ako nema podataka o prethodnoj
potrošnji goriva, primjerice, nakon prve
kupnje vozila, ili su ti podaci izbrisani
nakon odspajanja kabela akumulatora,
stvarna udaljenost do pražnjenja
spremnika/domet može se razlikovati od
navedenog iznosa.
tProsje þna potrošnja goriva
Ovaj na þin pokazuje prosje þnu potrošnju
goriva, izra þunavaju üi ukupnu potrošnju
goriva i ukupnu prije ÿenu udaljenost od
trenutka kupnje vozila, ponovnog spajanja
akumulatora ili resetiranja podataka.
Prosje þna potrošnja goriva se izra þunava i
prikazuje svake minute.
Za brisanje prikazanih podataka pritisnite
prekida þ INFO dulje od 1,5 sekunde.
Nakon pritiska prekida þa INFO prikazat
üe se - - - L/100 km u trajanju od približno
1 minutu prije ponovnog izra þunavanja i
prikaza potrošnje goriva.
ttTr e n u t a þna potrošnja goriva
Prikazuje se trenuta þna potrošnja goriva
izra þunavanjem koli þine potrošnje goriva i
prije ÿene udaljenosti.
Trenuta þna ušteda goriva izra þunat üe se i
prikazivati svake dvije sekunde.
Kad usporite na otprilike 5 km/h, prikazat
üe se - - - L/100 km.
ttKontrola održavanja
Obavijesti o sljede üem razdoblju za
održavanje može se prikazati
uklju þivanjem kontrole održavanja.
•Redovito održavanje
•Rotacija gume
•Promjena ulja
Više o na þinu postavljanja i oznakama za
kontrolu održavanja prona üi üete u
odjeljku Kontrola održavanja.
Pogledajte Kontrola održavanja na stranici
6-10.
Kontrola održavanja prikazuje informacije
kad se paljenje prebaci na ON.
NAPOMENA
Ova funkcija nije dostupna dok je vozilo u
pokretu.
Prikaz poruke
Kad se preostalo vrijeme ili udaljenost
približi nuli, nakon svakog prebacivanja
paljenja na ON prikazuje se poruka.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-35
Page 168 of 579
NAPOMENA
•Ako se pritisne bilo koji dio prekida þa
INFO dok je prikazana poruka, poruka
se ne üe prikazati sljede üi put kad se
pokretanje prebaci u položaj ON.
•Nakon što se vozilo servisira i preostalo
vrijeme/udaljenost se ponovo postavi,
poruka za sljede üe razdoblje održavanja
prikazat üe se kad se preostala
udaljenost ili vrijeme do sljede üeg
razdoblja održavanja približi nuli
(prikazuje se pri pokretanju motora).
•Ako postoji više poruka, biti üe
prikazane po redoslijedu.
•Ako je za poruke postavljeno OFF,
poruke se ne üe prikazivati.
tAlarm za brzinu vozila*
U ovom režimu prikazana je trenuta þna
postavka za alarm za brzinu vozila.
Možete promijeniti postavku brzine vozila
na kojoj se aktivira upozorenje.
NAPOMENA
Zaslon alarma za brzinu vozila aktivira se
istodobno kad se za þuje i zvu þni signal.
Postavljena brzina vozila zatreperit üe
nekoliko puta.
Upozorenje o brzini
Alarm za brzinu vozila može se postaviti s
pomo üu središnjeg zaslona.
NAPOMENA
•Uvijek postavite brzinu vozila u skladu
sa zakonima i propisima zemlje/grada u
kojem vozite. Osim toga, uvijek
provjerite brzinu vozila brzinomjerom.
•Funkcija alarma za brzinu vozila može
se postaviti izme ÿu 30 i 250 km/h.
tPrikaz sustava upozorenja za
napuštanje trake (LDWS)
*
Prikazuje stanje sustava.
Pogledajte odjeljak Upozorenje o
napuštanju trake (LDWS) na stranici
4-103.
ttZaslon podesivog limitatora brzine
(ASL)
*
Prikazuje se stanje postavki podesivog
limitatora brzine (ASL).
Pogledajte odjeljak Podesivi limitator
brzine (ASL) na stranici 4-113.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-36*Neki modeli.
Page 169 of 579
tPrikaz brzine vozila postavljene
tempomatom
*
Prikazana je brzina vozila postavljena
pomo üu tempomata.
Pogledajte odjeljak Tempomat na stranici
4-123.
tPrikaz rada krova
Prikazuje status rada krova.
Pogledajte odjeljak Pokazatelj rada na
stranici 3-43.
ttUpozorenje (zaslonski pokazatelj)
Prikazat üe se poruka kojom se
obavještava korisnika o radnom stanju
sustava te kvarovima ili izvanrednim
stanjima.
Ako se svjetlo upozorenja uklju þi/zatreperi
istovremeno ili se na zaslonu prikaže
simbol, provjerite informacije o svjetlu
upozorenja ili simbolu. (stranica 4-38)
Kad se prikaže samo poruka, pogledajte
poruku prikazanu na zaslonu za prikaz
više podataka. (stranica 7-44)
Tijekom vožnje
Plo þa s instrumentima i prikaz
*Neki modeli.4-37
Page 170 of 579
Svjetla upozorenja/signalna svjetla
Plo þa s instrumentima razlikuje se ovisno o modelu i specifikacijama.
Središte ploče s instrumentima
Signalna svjetla / svjetla upozorenja pojavit će se u svakom označenom području Vrsta A
(Sa zaslonom za prikaz više podataka)Vrsta B
(Bez zaslona za prikaz više podataka) Ploča s instrumentima
ttSignalno upozorenje / svjetla upozorenja
Ova svjetla se uklju þuju ili trepere kako bi obavijestila korisnika o statusu rada sustava ili
kvaru sustava.
Signal Svjetla upozorenja Stranica
(crveno)Svjetlo upozorenja ko þionog sustava
*1*27-30
Signalno upozorenje / svjetlo upozorenja sustava za punjenje
akumulatora*17-30
Svjetlo upozorenja za motorno ulje*17-30
(crveno)Signalno upozorenje / svjetlo upozorenja za visoku temperatu-
ru rashladnog sredstva motora*17-30
Svjetlosni pokazatelj neispravnog rada servo upravlja þa*17-30
*Glavno signalno upozorenje / svjetlo upozorenja*17-33
(naran þasto)Svjetlo upozorenja za elektri þnu vakuum pumpu
*17-33
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-38*Neki modeli.
