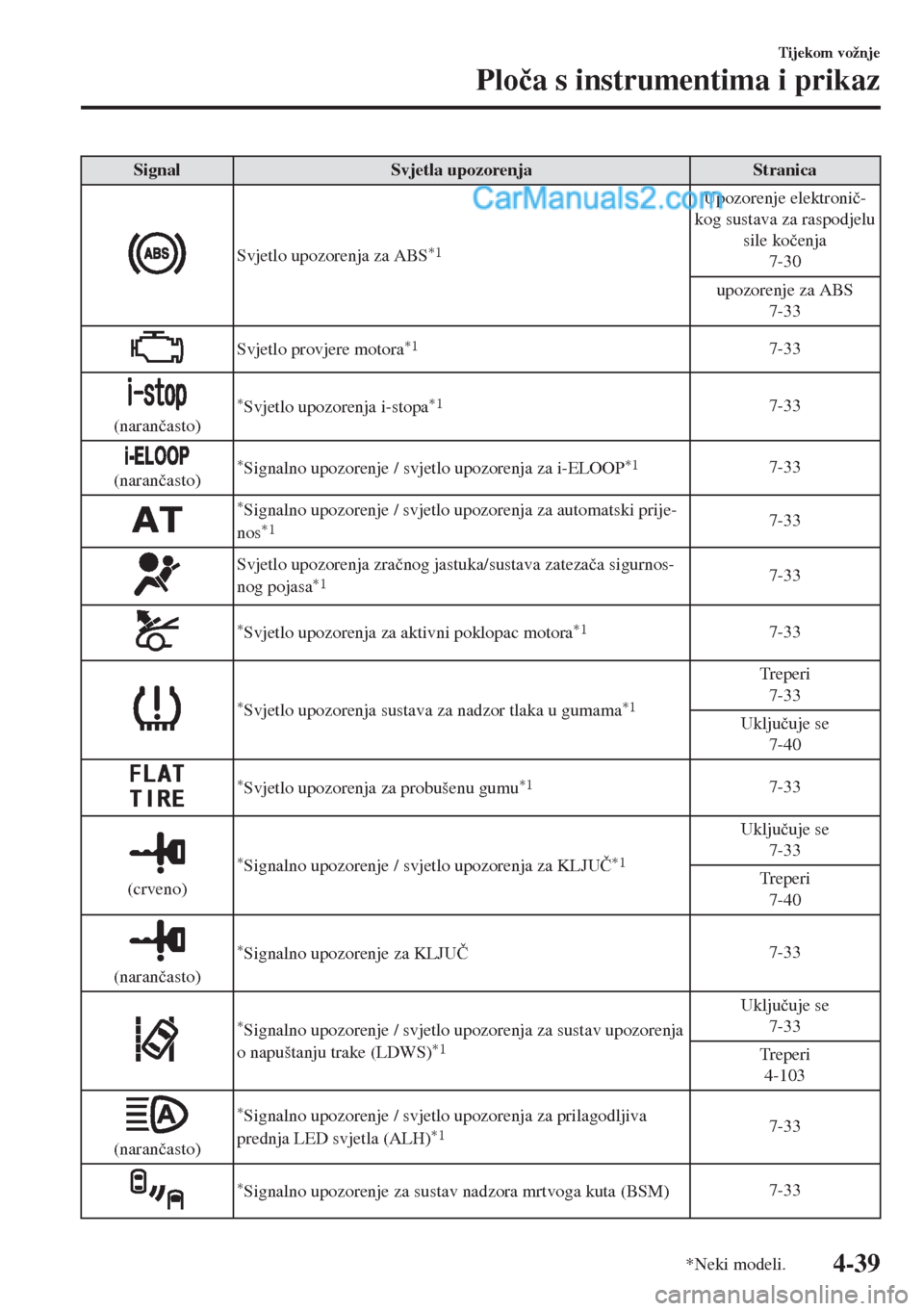

Signal Svjetla upozorenja Stranica
Svjetlo upozorenja za ABS*1
Upozorenje elektroni þ-
kog sustava za raspodjelu
sile ko þenja
7-30
upozorenje za ABS
7-33
Svjetlo provjere motora*17-33
(naran þasto)
*Svjetlo upozorenja i-stopa*17-33
(naran þasto)*Signalno upozorenje / svjetlo upozorenja za i-ELOOP*17-33
*Signalno upozorenje / svjetlo upozorenja za automatski prije-
nos*17-33
Svjetlo upozorenja zra þnog jastuka/sustava zateza þa sigurnos-
nog pojasa*17-33
*Svjetlo upozorenja za aktivni poklopac motora*17-33
*Svjetlo upozorenja sustava za nadzor tlaka u gumama*1
Treperi
7-33
Uklju þuje se
7-40
*Svjetlo upozorenja za probušenu gumu*17-33
(crveno)
*Signalno upozorenje / svjetlo upozorenja za KLJU ý*1
Uklju þuje se
7-33
Treperi
7-40
(naran þasto)
*Signalno upozorenje za KLJU ý7-33
*Signalno upozorenje / svjetlo upozorenja za sustav upozorenja
o napuštanju trake (LDWS)*1
Uklju þuje se
7-33
Treperi
4-103
(naran þasto)
*Signalno upozorenje / svjetlo upozorenja za prilagodljiva
prednja LED svjetla (ALH)*17-33
*Signalno upozorenje za sustav nadzora mrtvoga kuta (BSM)7-33
Tijekom vožnje
Plo þa s instrumentima i prikaz
*Neki modeli.4-39
Page 172 of 579
Signal Svjetla upozorenja Stranica
*Signalno upozorenje za tvrdi krov na uvla þenje7-33
Svjetlo upozorenja za prednja svjetla LED*17-33
Signalno svjetlo upozorenja sigurnosnog pojasa 7-40
*Svjetlo upozorenja za pritvorena vrata7-40
*Pokazatelj upozorenja za pritvorena vrata7-40
*Signalno upozorenje za pritvoreni poklopac prtljažnika7-40
*Signalno upozorenje / svjetlo upozorenja za nisku razinu gori-
va7-40
*Svjetlo upozorenja za brzinu od 120 km/h*17-40
*Signalno upozorenje / svjetlo upozorenja niske razine teku üine
za pranje stakala7-40
*1 Svjetlo se uklju þuje kad je uklju þeno paljenje za provjeru rada, a isklju þuje se nekoliko sekundi kasnije ili kad
se motor pokrene. Ako se svjetlo ne uklju þi ili ostane uklju þeno, neka vozilo pregleda stru þni serviser,
preporu þujemo ovlaštenog Mazdina servisera.
*2 Svjetlo svijetli neprekidno kad je aktivirana parkirna ko þnica.
ttPokazatelj / signalna svjetla
Ova svjetla se uklju þuju ili trepere kako bi obavijestila korisnika o statusu rada sustava ili
kvaru sustava.
Signal Signalna svjetla Stranica
*Signalno svjetlo deaktivacije zra þnog jastuka suvoza þa*12-44
(bijelo/zeleno)
*Pokazatelj / signalno svjetlo za KLJU ý3-9
Signalno svjetlo za sigurnost*13-48
*Signalno svjetlo za rad tvrdog krova na uvla þenje3-43
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-40*Neki modeli.
Page 173 of 579
Signal Signalna svjetla Stranica
(zeleno)
*signalno svjetlo za i-stop4-17
(bijelo/zeleno)*Pokazatelj / signalno svjetlo za i-ELOOP4-84
*Pokazatelj upozorenja za brzinu vozila4-36
*Pokazatelj / signalno svjetlo za odvija þ*14-43
(plavo)Signalno svjetlo za nisku temperaturu rashladne teku üine moto-
ra4-43
*Pokazatelj položaja mjenja þa4-50
Signalno svjetlo uklju þenih svjetala 4-59
Signalno svjetlo dugog prednjeg svjetlaSnop dugog/kratkog
prednjeg svjetla
4-63
Bljeskanje prednjim
svjetlima
4-63
*Signalno svjetlo stražnjeg svjetla za maglu4-65
Svjetlosni pokaziva þi smjera/upozorenja na opasnostSignali za skretanje i pro-
mjenu trake
4-66
Trepere üe svjetlo upozo-
renja na opasnost
4-73
Signalno svjetlo TCS/DSC*1
Sustav za kontrolu pro-
klizavanja (TCS)
4-80
Upravljanje dinami þkom
stabilnosti (DSC)
4-81
Uklju þuje se
7-33
Signalno svjetlo DSC OFF*14-82
*Pokazatelj za odabir na þina rada4-91
Tijekom vožnje
Plo þa s instrumentima i prikaz
*Neki modeli.4-41
Page 174 of 579
Signal Signalna svjetla Stranica
(zeleno)
*Signalno svjetlo za prilagodljiva prednja LED svjetla (ALH)4-98
*Signalno svjetlo koje ozna þava da je sustav nadzora mrtvog
kuta (BSM) ISKLJU ýEN*14-109
*Signalno svjetlo koje ozna þava da je sustav upozorenja za na-
puštanje trake (LDWS) ISKLJU ýEN*14-102
(bijelo/naran þasto)
*Glavni pokazatelj / signalno svjetlo podesivog limitatora brzi-
ne (ASL)4-114
(zeleno)
*Pokazatelj / signalno svjetlo postavljenog podesivog limitatora
brzine (ASL)4-114
(bijelo/naran þasto)
*Glavni pokazatelj / signalno svjetlo tempomata4-124
(zeleno)
*Pokazatelj / signalno svjetlo postavljenog tempomata4-124
*1 Svjetlo se uklju þuje kad je uklju þeno paljenje za provjeru rada, a isklju þuje se nekoliko
sekundi kasnije ili kad se motor pokrene. Ako se svjetlo ne uklju þi ili ostane uklju þeno,
neka vozilo pregleda stru þni serviser, preporu þujemo ovlaštenog Mazdina servisera.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-42*Neki modeli.
Page 175 of 579
tPokazatelj / signalna svjetla za
odvija þ
*
Plo þa s instrumentima vrste A
Obavite održavanje u skladu s porukom.
Plo þa s instrumentima vrste B
Kad je paljenje okrenuto na ON, signalno
svjetlo s oznakom klju þa svijetli, a zatim
se isklju þuje nakon nekoliko sekundi.
Simbol klju þa za odvijanje uklju þuje se
kad do ÿe unaprijed postavljeno vrijeme
održavanja. Provjerite sadržaj i izvedite
održavanje.
Pogledajte Kontrola održavanja na stranici
6-10.
tSignalno svjetlo pokazatelja niske
temperature rashladne teku üine
motora (plavo)
Svjetlo neprekidno svijetli kada je
temperatura rashladnog sredstva motora
niska i isklju þuje se kada je motor topao.
Ako svjetlosni pokazatelj niske
temperature rashladne teku üine ostaje
upaljen nakon što se motor dovoljno
zagrijao, možda je neispravan senzor
temperature. Zatražite savjet stru þnog
servisera, preporu þujemo ovlaštenog
Mazdina servisera.
Tijekom vožnje
Plo þa s instrumentima i prikaz
*Neki modeli.4-43
Page 176 of 579
Na þin prebacivanja ru þnog
prijenosa
Neutralni položaj
Na þin prebacivanja prijenosa je uobi þajen,
kako je prikazano.
U potpunosti pritisnite papu þicu spojke
kad mijenjate brzine, zatim je polako
otpuštajte.
Vaše vozilo je opremljeno ure ÿajem za
sprje þavanje nehoti þnog prebacivanja na
položaj R (vožnja unatrag). Gurnite ru þicu
mjenja þa prema dolje i prebacite je u R.
UPOZORENJE
Ne koristite naglo koč enje m otorom n a
skliskim površinama ili pri visokim
brzinama:
Prebacivanjem stupnja prijenosa naniže za
vrijeme vožnje na mokrom, snježnom ili
zamrznutom kolniku ili za vrijeme vožnje
pri visokim brzinama dovest će do naglog
kočenja motorom, što je opasno. Nagla
promjena brzine guma može dovesti do
proklizavanja guma. To može dovesti do
gubitka kontrole nad vozilom i nezgode.
Mjenjač uvijek ostavite u položaju 1 ili R i
aktivirajte parkirnu kočnicu kad vozilo
ostavljate bez nadzora:
U protivnom moglo bi doći do kretanja
vozila i izazivanja nezgode.
OPREZ
¾Stopalo ne držite na papučici spojke,
osim pri promjeni brzine. Također, ne
koristite spojku za održavanje vozila na
uzbrdici. Vožnja na spojci dovest će do
nepotrebnog trošenja spojke i njezina
oštećenja.
¾Ne povlačite snažno ručicu mjenjača pri
promjeni iz 5. u 4. brzinu. To bi moglo
dovesti do nehotičnog odabira 2. brzine,
što može izazvati oštećenje prijenosa.
¾Vozilo mora biti potpuno zaustavljeno
prije prebacivanja na položaj R.
Prebacivanjem u položaj R dok je vozilo u
pokretu može se oštetiti prijenos.
Tijekom vožnje
Rad ru þnog prijenosa
4-44
Page 177 of 579
NAPOMENA
•Prirodan položaj vožnje može se
ostvariti laganim stezanjem ru þice
mjenja þa sa strane, a da pritom nije
potrebno nasloniti lakat na središnji
pretinac konzole.
•Ako je prebacivanje u R otežano, vratite
ru þicu mjenja þa natrag u neutralni
položaj, otpustite papu þicu spojke i
pokušajte ponovno.
•(S i-stop funkcijom)
Ako se motor isklju þi zbog gušenja,
može se ponovno pokrenuti pritiskanjem
papu þice spojke u roku od 3 sekunde od
prekida rada motora.
Pod sljede üim se uvjetima motor ne
može ponovno pokrenuti þak i ako se
pritisne papu þica spojke:
•Vo z a þeva vrata su otvorena.
•Pojas voza þevog sjedala nije
pri þvrš üen.
•Papu þica spojke nije u potpunosti
otpuštena nakon gušenja motora.
•Papu þica spojke je pritisnuta, a motor
nije u potpunosti isklju þen.
•(Sa sustavom parkirnog senzora)
Ru þica mjenja þa nalazi se u položaju R
dok je paljenje UKLJU ýENO, sustav
parkirnog senzora se aktivira i þuje se
zvu þni signal.
Pogledajte Sustav parkirnog senzora na
stranici 4-132.
ttPokazatelj promjene stupnja
prijenosa (GSI)
GSI pomaže vam u postizanju optimalne
potrošnje goriva i ugodne vožnje.
Prikazuje odabrani stupanj prijenosa na
plo þi s instrumentima te upozorava voza þa
da prebaci u najpovoljniji stupanj
prijenosa sukladno trenutnim uvjetima
vožnje.
Trenutni stupanj
prijenosaPreporučeni stupanj
prijenosa
Pokazatelj Stanje
Broj þaniPrikazuje trenutno odabrani stu-
panj prijenosa.
i brojkaPreporu þljivo je prebaciti u viši
ili niži stupanj prijenosa.
Tijekom vožnje
Rad ru þnog prijenosa
4-45
Page 178 of 579

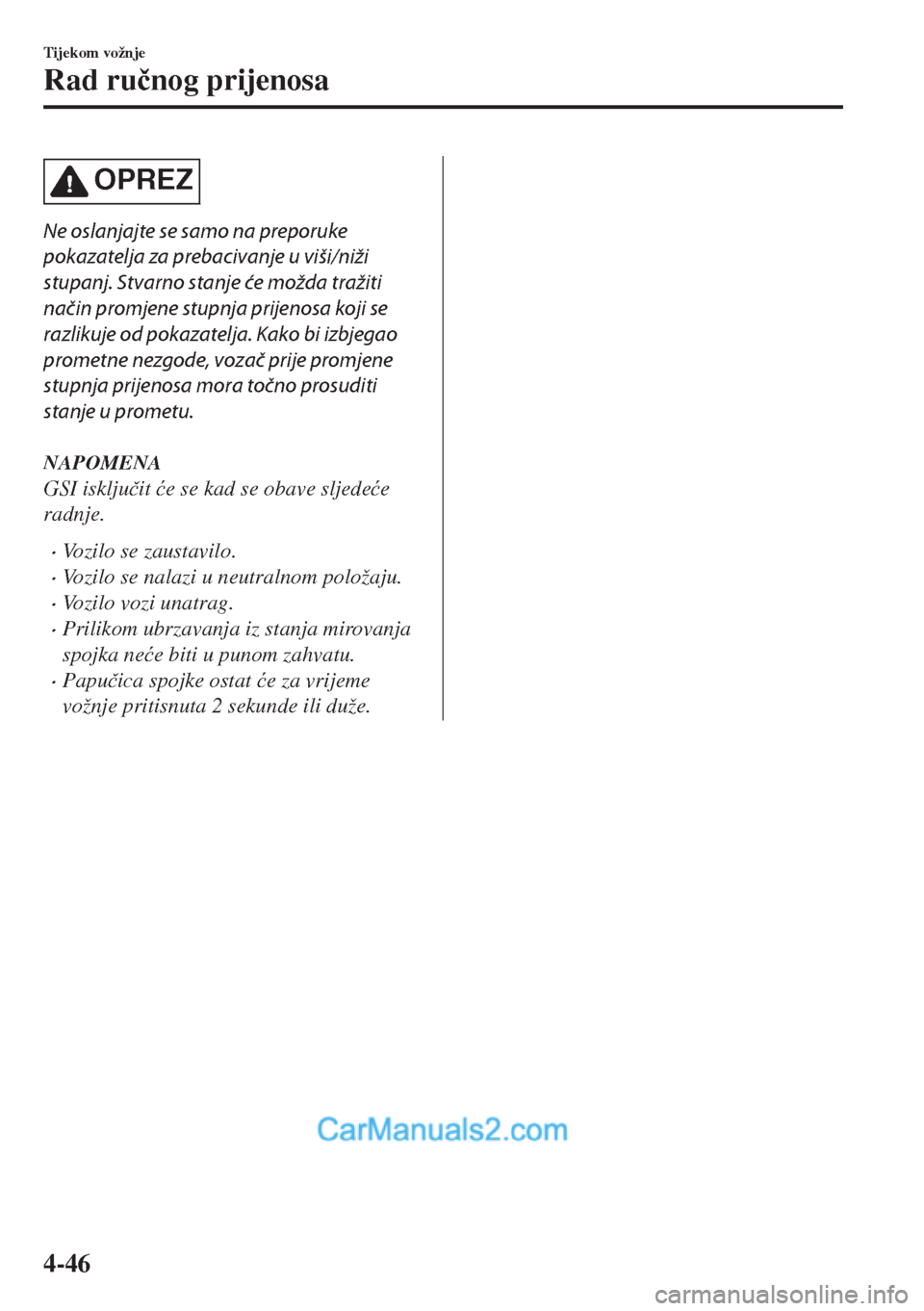

OPREZ
Ne oslanjajte se samo na preporuke
pokazatelja za prebacivanje u viši/niži
stupanj. Stvarno stanje će možda tražiti
način promjene stupnja prijenosa koji se
razlikuje od pokazatelja. Kako bi izbjegao
prometne nezgode, vozač prije promjene
stupnja prijenosa mora točno prosuditi
stanje u prometu.
NAPOMENA
GSI isklju þit üe se kad se obave sljede üe
radnje.
•Vozilo se zaustavilo.
•Vozilo se nalazi u neutralnom položaju.
•Vozilo vozi unatrag.
•Prilikom ubrzavanja iz stanja mirovanja
spojka ne üe biti u punom zahvatu.
•Papu þica spojke ostat üe za vrijeme
vožnje pritisnuta 2 sekunde ili duže.
Tijekom vožnje
Rad ru þnog prijenosa
4-46
Page 179 of 579

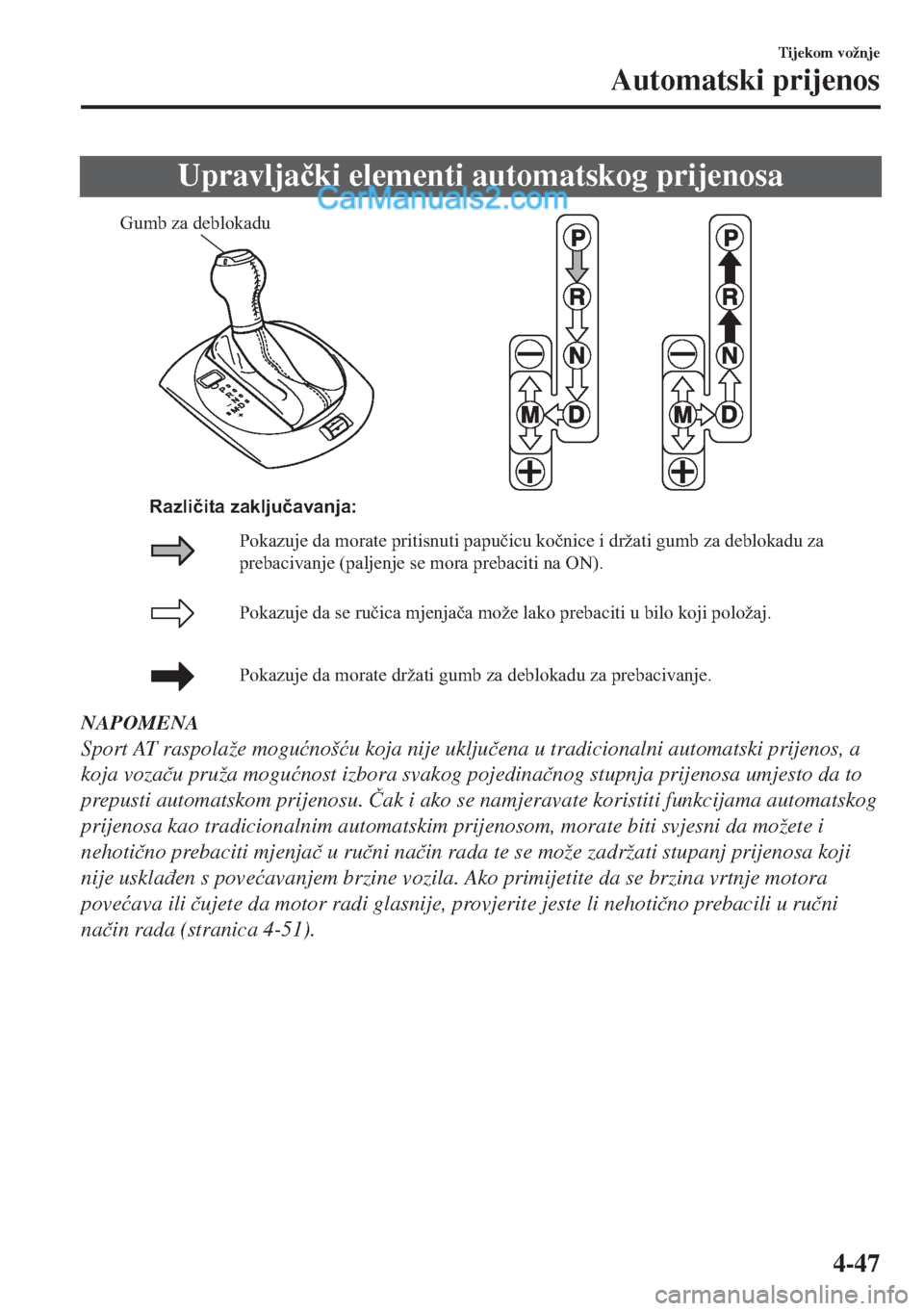

Upravlja þki elementi automatskog prijenosa
Gumb za deblokadu
Pokazuje da se ručica mjenjača može lako prebaciti u bilo koji položaj.
Pokazuje da morate držati gumb za deblokadu za prebacivanje. Pokazuje da morate pritisnuti papučicu kočnice i držati gumb za deblokadu za
prebacivanje (paljenje se mora prebaciti na ON). Različita zaključavanja:
NAPOMENA
Sport AT raspolaže mogu ünoš üu koja nije uklju þena u tradicionalni automatski prijenos, a
koja voza þu pruža mogu ünost izbora svakog pojedina þnog stupnja prijenosa umjesto da to
prepusti automatskom prijenosu. ýak i ako se namjeravate koristiti funkcijama automatskog
prijenosa kao tradicionalnim automatskim prijenosom, morate biti svjesni da možete i
nehoti þno prebaciti mjenja þ u ru þni na þin rada te se može zadržati stupanj prijenosa koji
nije uskla ÿen s pove üavanjem brzine vozila. Ako primijetite da se brzina vrtnje motora
pove üava ili þujete da motor radi glasnije, provjerite jeste li nehoti þno prebacili u ru þni
na þin rada (stranica 4-51).
Tijekom vožnje
Automatski prijenos
4-47
Page 180 of 579
Sustav zaklju þavanja
prijenosa
Sustav zaklju þavanja prijenosa sprje þava
pomicanje ru þice mjenja þa iz položaja P
dok se ne pritisne ko þiona papu þica.
Za pomicanje ru þice iz položaja P:
1. Pritisnite i držite pritisnutu ko þionu
papu þicu.
2. Pokrenite motor.
3. Pritisnite i držite gumb za deblokadu.
4. Pomaknite ru þicu mjenja þa.
NAPOMENA
•Kad je paljenje preba þeno na ACC ili
kada je paljenje isklju þeno, ru þica
mjenja þa ne može se pomaknuti iz
položaja P.
•Paljenje se ne može prebaciti na OFF
ako ru þica mjenja þa nije na položaju P.
tZaobilaženje blokade mjenja þa
Ako se ru þica mjenja þa pravilnim
postupkom mijenjanja stupnja prijenosa ne
može pomaknuti iz položaja P, papu þicu
ko þnice i dalje držite pritisnutom.
Vr s t a A
1. Odvija þem s obi þnom plosnatom
glavom omotanim u krpu uklonite
poklopac sklopa za zaobilaženje
sustava zaklju þavanja prijenosa.
2. Umetnite odvija þ i gurnite ga prema
dolje.
Pokrov
3. Pritisnite i držite gumb za deblokadu.
4. Pomaknite ru þicu mjenja þa.
Odvezite vozilo stru þnom serviseru,
preporu þujemo ovlaštenog Mazdinog
servisera, radi provjere sustava.
Vr s t a B
1. Pritisnite gumb za deblokadu dok
gumb držite pritisnutim.
Gumb za deblokadu
gumb
2. Pomaknite ru þicu mjenja þa.
Odvezite vozilo stru þnom serviseru,
preporu þujemo ovlaštenog Mazdinog
servisera, radi provjere sustava.
Tijekom vožnje
Automatski prijenos
4-48
