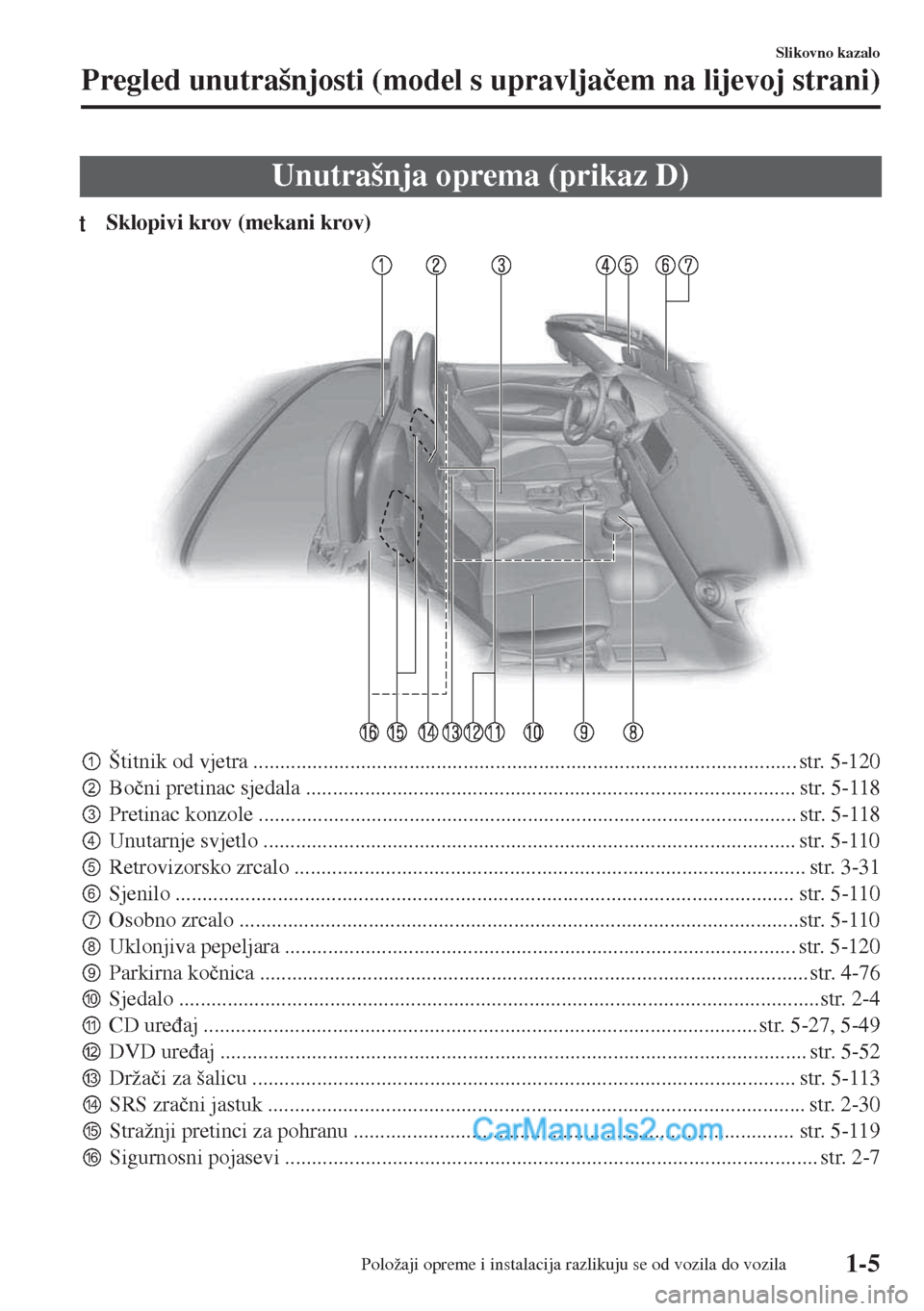

Page 11 of 579
Unutrašnja oprema (prikaz D)
tSklopivi krov (mekani krov)
pŠtitnik od vjetra ..................................................................................................... str. 5-120
qBo þni pretinac sjedala ........................................................................................... str. 5-118
rPretinac konzole .................................................................................................... str. 5-118
sUnutarnje svjetlo ................................................................................................... str. 5-110
tRetrovizorsko zrcalo ............................................................................................... str. 3-31
uSjenilo ................................................................................................................... str. 5-110
vOsobno zrcalo ........................................................................................................str. 5-110
wUklonjiva pepeljara ............................................................................................... str. 5-120
xParkirna ko þnica ...................................................................................................... str. 4-76
ySjedalo .......................................................................................................................str. 2-4
zCD ure ÿaj ....................................................................................................... str. 5-27, 5-49
{DVD ure ÿaj ............................................................................................................. str. 5-52
|Drža þi za šalicu ..................................................................................................... str. 5-113
}SRS zra þni jastuk .................................................................................................... str. 2-30
~Stražnji pretinci za pohranu .................................................................................. str. 5-119
Sigurnosni pojasevi ................................................................................................... str. 2-7
Slikovno kazalo
Pregled unutrašnjosti (model s upravlja þem na lijevoj strani)
Položaji opreme i instalacija razlikuju se od vozila do vozila1-5

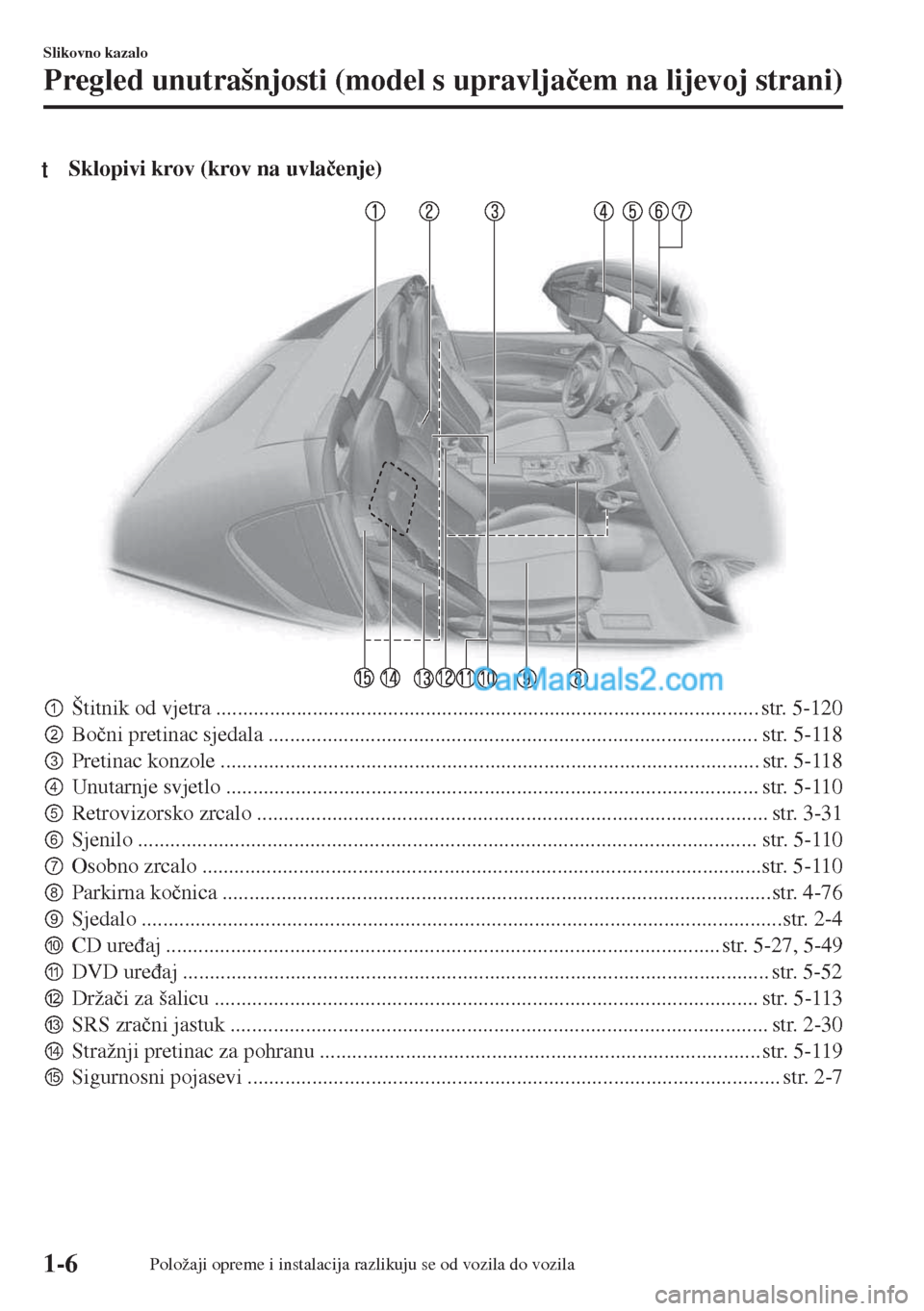

Page 12 of 579
tSklopivi krov (krov na uvla þenje)
pŠtitnik od vjetra ..................................................................................................... str. 5-120
qBo þni pretinac sjedala ........................................................................................... str. 5-118
rPretinac konzole .................................................................................................... str. 5-118
sUnutarnje svjetlo ................................................................................................... str. 5-110
tRetrovizorsko zrcalo ............................................................................................... str. 3-31
uSjenilo ................................................................................................................... str. 5-110
vOsobno zrcalo ........................................................................................................str. 5-110
wParkirna ko þnica ......................................................................................................str. 4-76
xSjedalo .......................................................................................................................str. 2-4
yCD ure ÿaj ....................................................................................................... str. 5-27, 5-49
zDVD ure ÿaj ............................................................................................................. str. 5-52
{Drža þi za šalicu ..................................................................................................... str. 5-113
|SRS zra þni jastuk .................................................................................................... str. 2-30
}Stražnji pretinac za pohranu .................................................................................. str. 5-119
~Sigurnosni pojasevi ................................................................................................... str. 2-7
Slikovno kazalo
Pregled unutrašnjosti (model s upravlja þem na lijevoj strani)
1-6Položaji opreme i instalacija razlikuju se od vozila do vozila

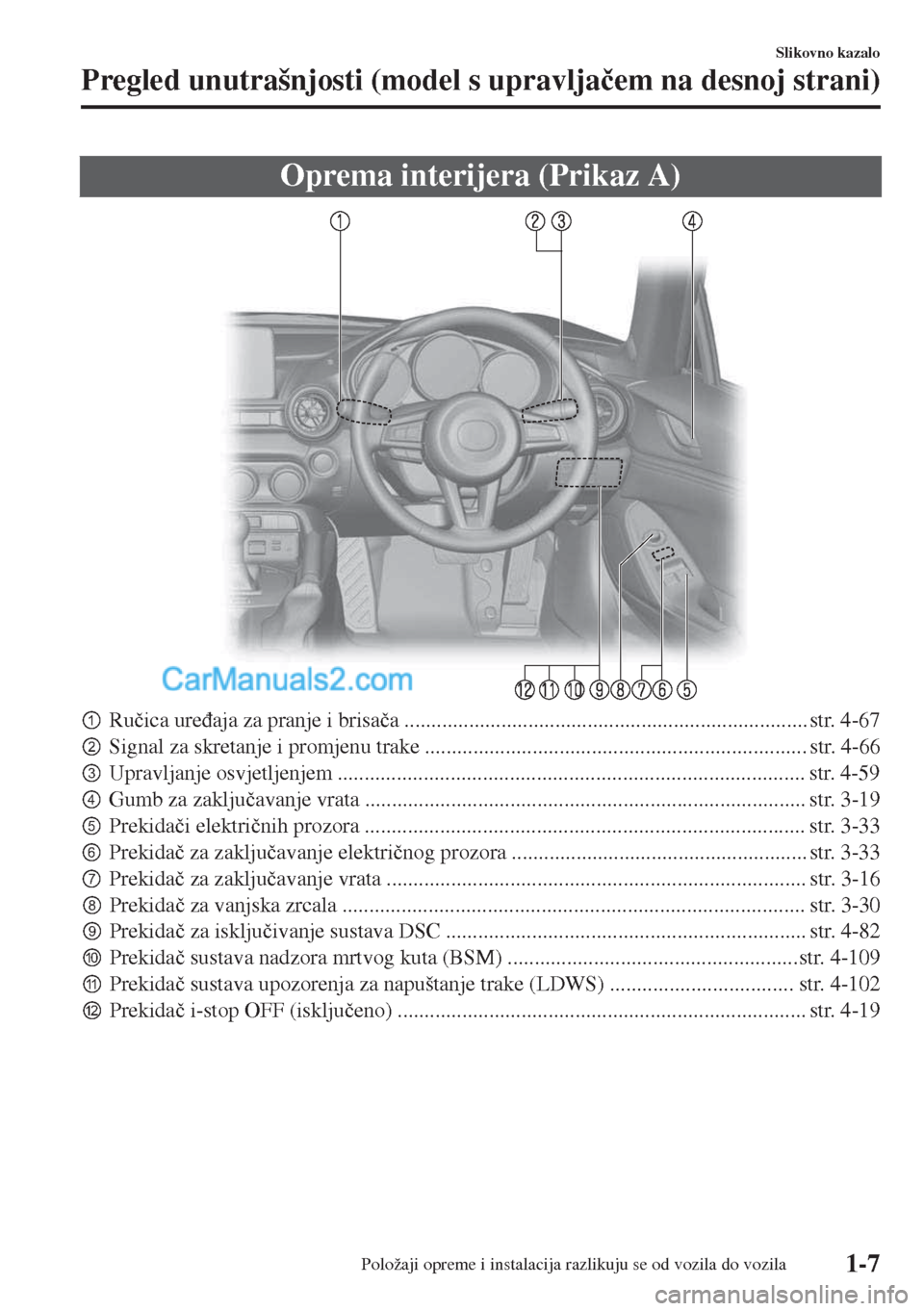

Page 13 of 579
Oprema interijera (Prikaz A)
pRu þica ure ÿaja za pranje i brisa þa ........................................................................... str. 4-67
qSignal za skretanje i promjenu trake ....................................................................... str. 4-66
rUpravljanje osvjetljenjem ....................................................................................... str. 4-59
sGumb za zaklju þavanje vrata .................................................................................. str. 3-19
tPrekida þi elektri þnih prozora .................................................................................. str. 3-33
uPrekida þ za zaklju þavanje elektri þnog prozora ....................................................... str. 3-33
vPrekida þ za zaklju þavanje vrata .............................................................................. str. 3-16
wPrekida þ za vanjska zrcala ...................................................................................... str. 3-30
xPrekida þ za isklju þivanje sustava DSC ................................................................... str. 4-82
yPrekida þ sustava nadzora mrtvog kuta (BSM) ......................................................str. 4-109
zPrekida þ sustava upozorenja za napuštanje trake (LDWS) .................................. str. 4-102
{Prekida þ i-stop OFF (isklju þeno) ............................................................................ str. 4-19
Slikovno kazalo
Pregled unutrašnjosti (model s upravlja þem na desnoj strani)
Položaji opreme i instalacija razlikuju se od vozila do vozila1-7

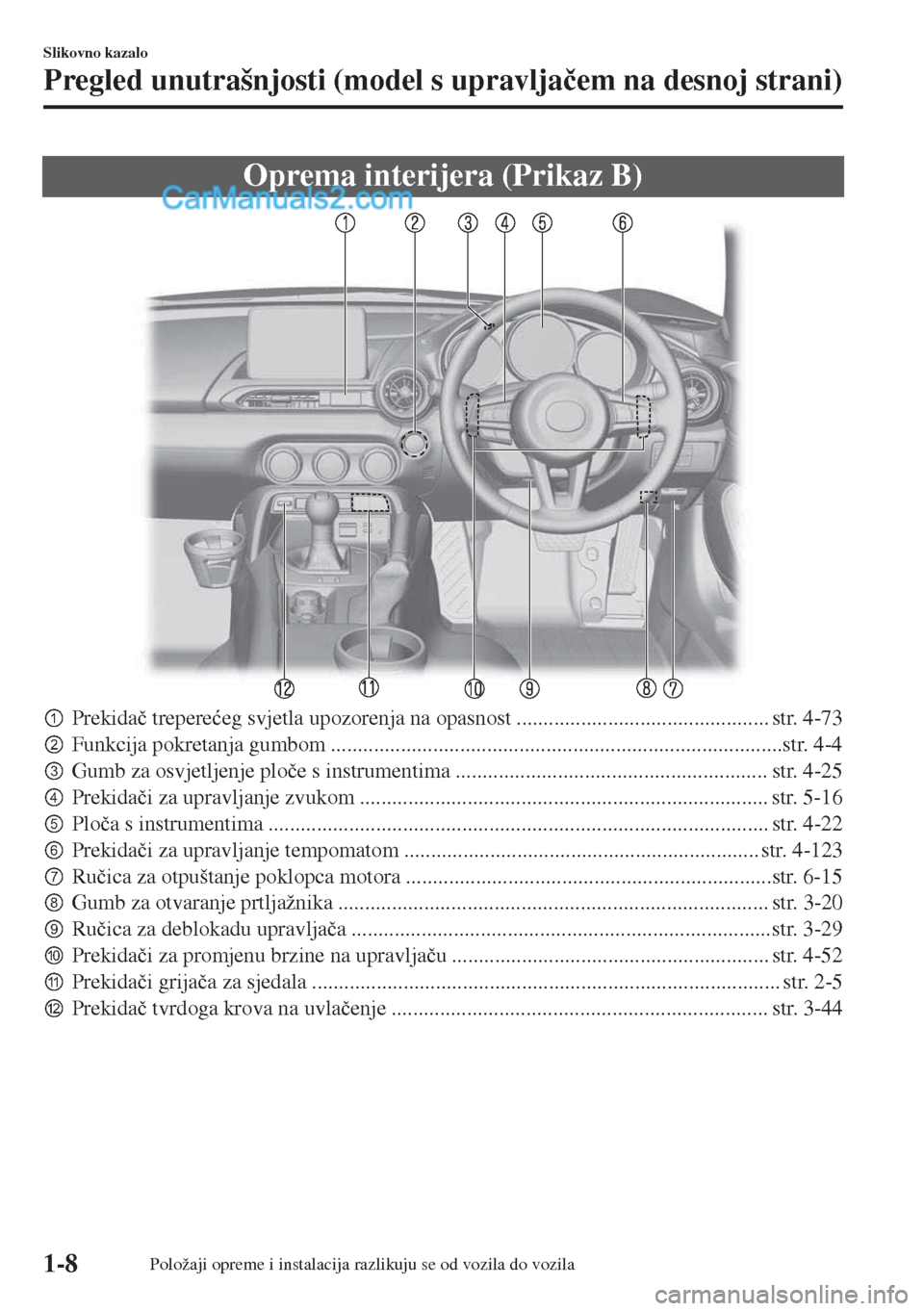

Page 14 of 579
Oprema interijera (Prikaz B)
pPrekida þ trepere üeg svjetla upozorenja na opasnost ............................................... str. 4-73
qFunkcija pokretanja gumbom ....................................................................................str. 4-4
rGumb za osvjetljenje plo þe s instrumentima .......................................................... str. 4-25
sPrekida þi za upravljanje zvukom ............................................................................ str. 5-16
tPlo þa s instrumentima ............................................................................................. str. 4-22
uPrekida þi za upravljanje tempomatom .................................................................. str. 4-123
vRu þica za otpuštanje poklopca motora ....................................................................str. 6-15
wGumb za otvaranje prtljažnika ................................................................................ str. 3-20
xRu þica za deblokadu upravlja þa .............................................................................. str. 3-29
yPrekida þi za promjenu brzine na upravlja þu ........................................................... str. 4-52
zPrekida þi grija þa za sjedala ....................................................................................... str. 2-5
{Prekida þ tvrdoga krova na uvla þenje ...................................................................... str. 3-44
Slikovno kazalo
Pregled unutrašnjosti (model s upravlja þem na desnoj strani)
1-8Položaji opreme i instalacija razlikuju se od vozila do vozila
Page 15 of 579
Oprema interijera (Prikaz C)
pSRS zra þni jastuci ................................................................................................... str. 2-30
qAudiosustav ................................................................................................... str. 5-21, 5-37
rKlimatizacijski sustav ............................................................................................... str. 5-4
sPrekida þ odmagljiva þa stražnjeg prozora ............................................................... str. 4-71
tVanjski ulazni priklju þak ......................................................................................... str. 5-18
uPrekida þ za odabir vožnje ....................................................................................... str. 4-91
vPrekida þ za upravljanje ........................................................................................... str. 5-37
wRu þica mjenja þa / ru þica za promjenu stupnja prijenosa ............................... str. 4-44, 4-47
xUti þnica za dodatke ............................................................................................... str. 5-112
yBlok osigura þa (lijeva strana) ................................................................................. str. 6-46
Slikovno kazalo
Pregled unutrašnjosti (model s upravlja þem na desnoj strani)
Položaji opreme i instalacija razlikuju se od vozila do vozila1-9

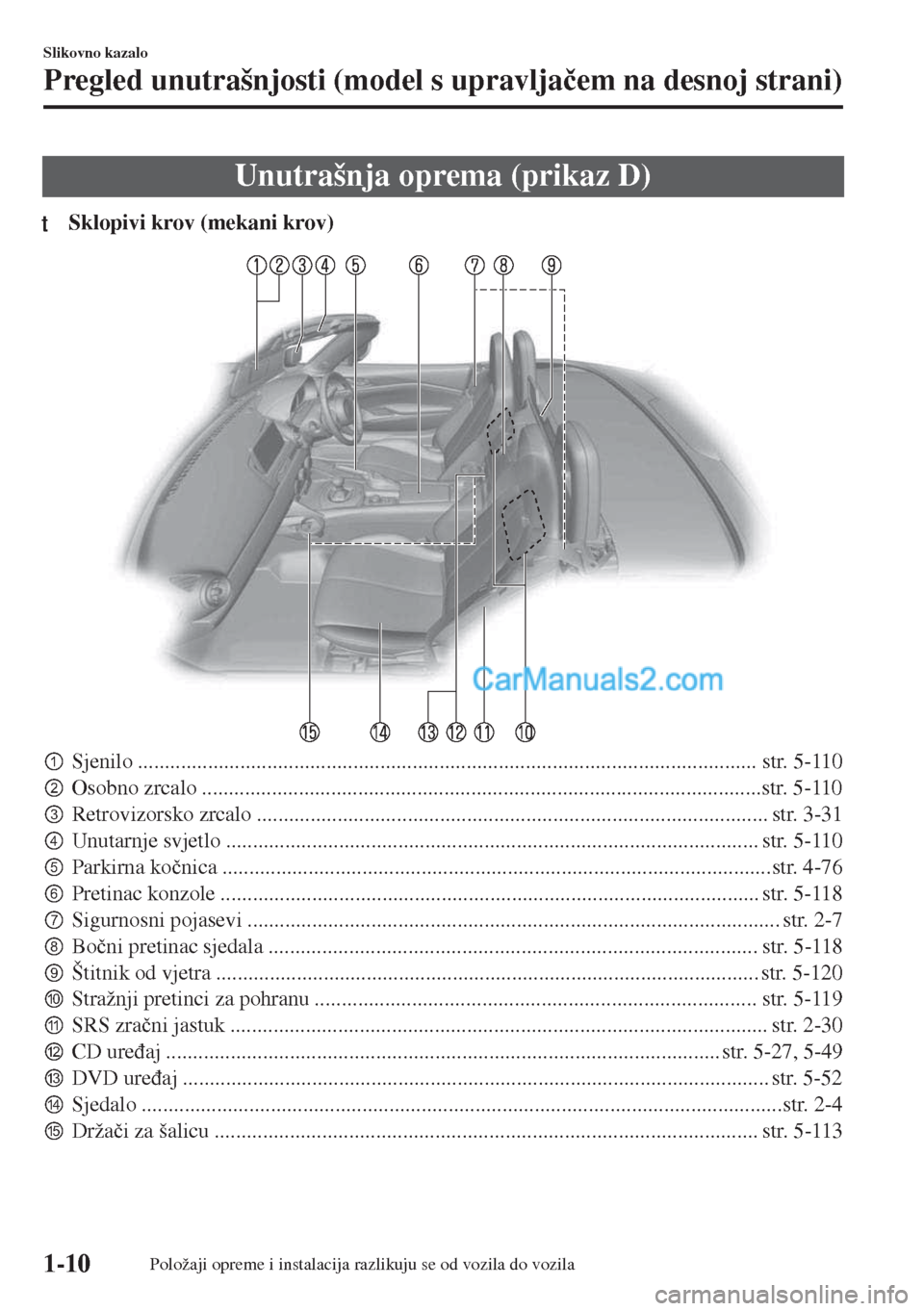

Page 16 of 579
Unutrašnja oprema (prikaz D)
tSklopivi krov (mekani krov)
pSjenilo ................................................................................................................... str. 5-110
qOsobno zrcalo ........................................................................................................str. 5-110
rRetrovizorsko zrcalo ............................................................................................... str. 3-31
sUnutarnje svjetlo ................................................................................................... str. 5-110
tParkirna ko þnica ......................................................................................................str. 4-76
uPretinac konzole .................................................................................................... str. 5-118
vSigurnosni pojasevi ................................................................................................... str. 2-7
wBo þni pretinac sjedala ........................................................................................... str. 5-118
xŠtitnik od vjetra ..................................................................................................... str. 5-120
yStražnji pretinci za pohranu .................................................................................. str. 5-119
zSRS zra þni jastuk .................................................................................................... str. 2-30
{CD ure ÿaj ....................................................................................................... str. 5-27, 5-49
|DVD ure ÿaj ............................................................................................................. str. 5-52
}Sjedalo .......................................................................................................................str. 2-4
~Drža þi za šalicu ..................................................................................................... str. 5-113
Slikovno kazalo
Pregled unutrašnjosti (model s upravlja þem na desnoj strani)
1-10Položaji opreme i instalacija razlikuju se od vozila do vozila

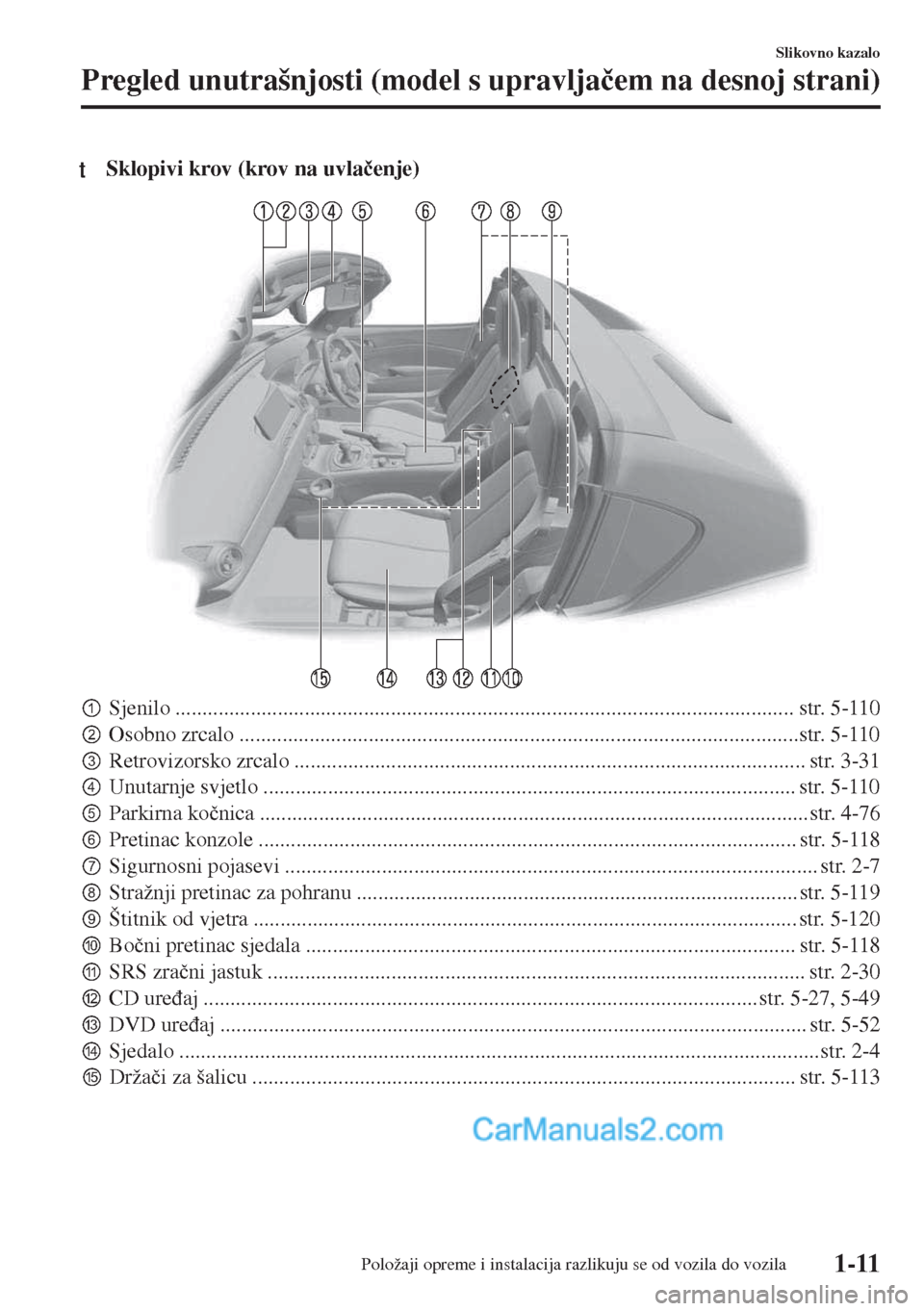

Page 17 of 579
tSklopivi krov (krov na uvla þenje)
pSjenilo ................................................................................................................... str. 5-110
qOsobno zrcalo ........................................................................................................str. 5-110
rRetrovizorsko zrcalo ............................................................................................... str. 3-31
sUnutarnje svjetlo ................................................................................................... str. 5-110
tParkirna ko þnica ...................................................................................................... str. 4-76
uPretinac konzole .................................................................................................... str. 5-118
vSigurnosni pojasevi ................................................................................................... str. 2-7
wStražnji pretinac za pohranu .................................................................................. str. 5-119
xŠtitnik od vjetra ..................................................................................................... str. 5-120
yBo þni pretinac sjedala ........................................................................................... str. 5-118
zSRS zra þni jastuk .................................................................................................... str. 2-30
{CD ure ÿaj ....................................................................................................... str. 5-27, 5-49
|DVD ure ÿaj ............................................................................................................. str. 5-52
}Sjedalo .......................................................................................................................str. 2-4
~Drža þi za šalicu ..................................................................................................... str. 5-113
Slikovno kazalo
Pregled unutrašnjosti (model s upravlja þem na desnoj strani)
Položaji opreme i instalacija razlikuju se od vozila do vozila1-11
Page 18 of 579
Sklopivi krov (mekani krov)
pPoklopac motora ..................................................................................................... str. 6-15
qMetlice brisa þa vjetrobranskog stakla ..................................................................... str. 6-25
rSklopivi krov (mekani krov) ................................................................................... str. 3-36
sVrata i klju þevi ........................................................................................................ str. 3-12
t ýep otvora za ulijevanje goriva .............................................................................. str. 3-27
uKota þi i gume .......................................................................................................... str. 6-34
vVanjska svjetla .........................................................................................................str. 6-38
wPoklopac prtljažnika ................................................................................................ str. 3-20
xAntena ..................................................................................................................... str. 5-20
yVanjsko zrcalo ......................................................................................................... str. 3-30
Slikovno kazalo
Pregled izvana
1-12Položaji opreme i instalacija razlikuju se od vozila do vozila

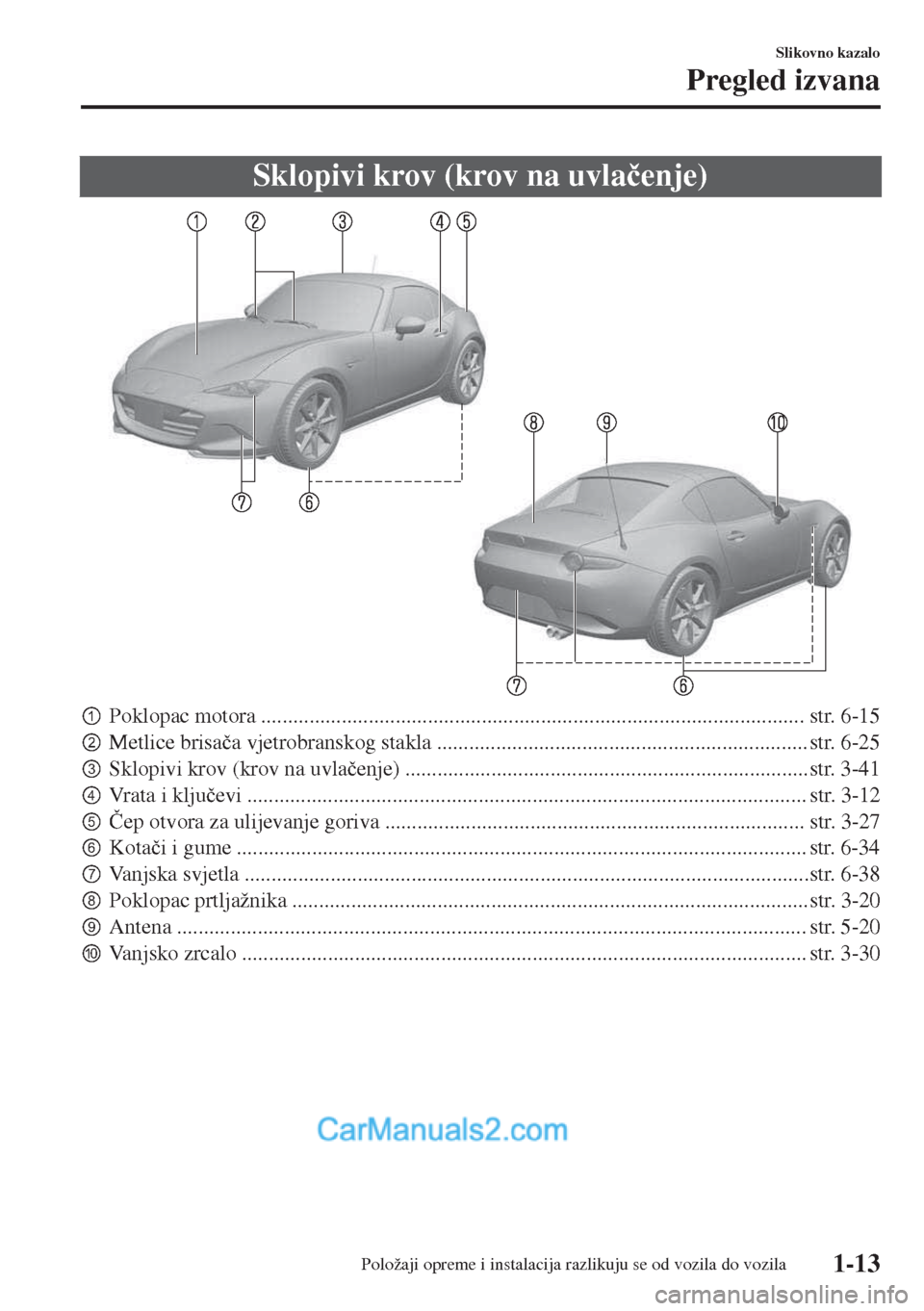

Page 19 of 579
Sklopivi krov (krov na uvla þenje)
pPoklopac motora ..................................................................................................... str. 6-15
qMetlice brisa þa vjetrobranskog stakla ..................................................................... str. 6-25
rSklopivi krov (krov na uvla þenje) ........................................................................... str. 3-41
sVr a t a i k l j u þevi ........................................................................................................ str. 3-12
t ýep otvora za ulijevanje goriva .............................................................................. str. 3-27
uKota þi i gume .......................................................................................................... str. 6-34
vVanjska svjetla .........................................................................................................str. 6-38
wPoklopac prtljažnika ................................................................................................ str. 3-20
xAntena ..................................................................................................................... str. 5-20
yVanjsko zrcalo ......................................................................................................... str. 3-30
Slikovno kazalo
Pregled izvana
Položaji opreme i instalacija razlikuju se od vozila do vozila1-13
Page 20 of 579
MEMO
1-14
