Page 41 of 579
Zračni jastuk koji se aktivira može udariti u
sustav za vezivanje djece i izbaciti ga iz
položaja. Dijete u sustavu za vezivanje
djece može se ozbiljno ili smrtno ozlijediti.
Ako je vaše vozilo opremljeno sustavom
klasificiranja putnika, uvijek provjerite
svijetli li signalno svijetlo za deaktivaciju
zračnog jastuka OFF ako je postavljanje
unatrag okrenutog sustava za vezivanje
djece na suvozačevo sjedalo neizbježno.
ttPoložaj za postavljanje sjedala za
dijete
Sjedalo za djecu koristi se u položajima
okrenutim naprijed i natrag, ovisno o
starosti i veli þini djeteta. Kod montaže
slijedite upute proizvo ÿa þa u skladu s dobi
i veli þinom djeteta te upute za montiranje
sustava za vezivanje djece.
Za položaj montiranja sjedala za djecu
pogledajte tablicu „Prikladnost sustava za
vezivanje djece za razli þite položaje
sjedala” (str. 2-23).
Unatrag okrenuta vrsta
UPOZORENJE
Unatrag okrenuto sjedalo za djecu uvijek
montirajte na ispravan položaj sjedala:
Opasno je montirati sjedalo za djecu prije
nego pogledate tablicu „Prikladnost
sustava za vezivanje djece za različite
položaje sjedala”. Unatrag okrenuto
sjedalo za djecu koje se montira na
pogrešan položaj sjedala ne može se
propisno učvrstiti. U slučaju sudara dijete bi
moglo udariti u nešto ili nekog u vozilu i
ozbiljno se ili smrtno ozlijediti.
N ika d se n e korist ite un at ra g okren utim
sustavom za vezivanje djec e na suvozač evu
sjedalu zaštićenim zračnim jastukom:
NIKADA ne koristite unatrag okrenuti
sustav za vezivanje djece na sjedalu koje je
zaštićeno AKTIVNIM ZRAČNIM JASTUKOM,
može doći do POGIBIJE ili TEŠKE OZLJEDE
DJETETA.
Zračni jastuk koji se aktivira može udariti u
sustav za vezivanje djece i izbaciti ga iz
položaja. Dijete u sustavu za vezivanje
djece može se ozbiljno ili smrtno ozlijediti.
Ako je vaše vozilo opremljeno sustavom
klasificiranja putnika, uvijek provjerite
svijetli li signalno svijetlo za deaktivaciju
zračnog jastuka OFF ako je postavljanje
unatrag okrenutog sustava za vezivanje
djece na suvozačevo sjedalo neizbježno.
Osnovna sigurnosna oprema
vezivanje djece
2-21
Page 42 of 579
Naprijed okrenuta vrsta
UPOZORENJE
Naprijed okrenuto sjedalo za djecu nikad
ne montirajte na pogrešan položaj sjedala:
Opasno je montirati sjedalo za djecu
okrenuto naprijed prije nego pogledate
tablicu „Prikladnost sustava za vezivanje
djece za različite položaje sjedala”.
Naprijed okrenuto sjedalo za djecu koje se
montira na pogrešan položaj sjedala ne
može se propisno učvrstiti. U slučaju
sudara dijete bi moglo udariti u nešto ili
nekog u vozilu i ozbiljno se ili smrtno
ozlijediti.
Provjerite svijetli li signalno svijetlo za
deaktivaciju zračnog jastuka OFF.
Prije postavljanja unaprijed okrenutog
sustava za vezivanje djece na suvozačevo
sjedalo, pomaknite sjedalo suvozača što je
moguće više unatrag:
Sila koja u slučaju sudara nastane
aktiviranjem zračnog jastuka može
uzrokovati ozbiljnu ozljedu ili smrt djeteta.
Provjerite svijetli li signalno svijetlo za
deaktivaciju zračnog jastuka OFF.
ttPoložaj za montažu sjedala za dijete
Sjedalo za dijete koristi se samo u naprijed
okrenutom položaju.
Za položaj montiranja sjedala za djecu
pogledajte tablicu „Prikladnost sustava za
vezivanje djece za razli þite položaje
sjedala” (stranica 2-23).
UPOZORENJE
Sjedalo za dijete uvijek montirajte na
ispravan položaj sjedala:
Opasno je montirati sjedalo za dijete prije nego
pogledate tablicu „Prikladnost sustava za
vezivanje djece za različite položaje sjedala”.
Sjedalo za dijete koje se montira na pogrešan
položaj sjedala ne može se propisno učvrstiti. U
slučaju sudara dijete bi moglo udariti u nešto ili
nekog u vozilu i ozbiljno se ili smrtno ozlijediti.
Prije postavljanja sustava za vezivanje
djece na suvozačevo sjedalo, pomaknite
sjedalo suvozača što je moguće više
unatrag:
*1
Sila koja u slučaju sudara nastane
aktiviranjem zračnog jastuka može
uzrokovati ozbiljnu ozljedu ili smrt djeteta.
Provjerite svijetli li signalno svijetlo za
deaktivaciju zračnog jastuka OFF.
*1 Krajnji stražnji položaj možda neće biti
prikladan za postavljanje nekih
sustava za vezivanje djece.
Osnovna sigurnosna oprema
vezivanje djece
2-22
Page 43 of 579

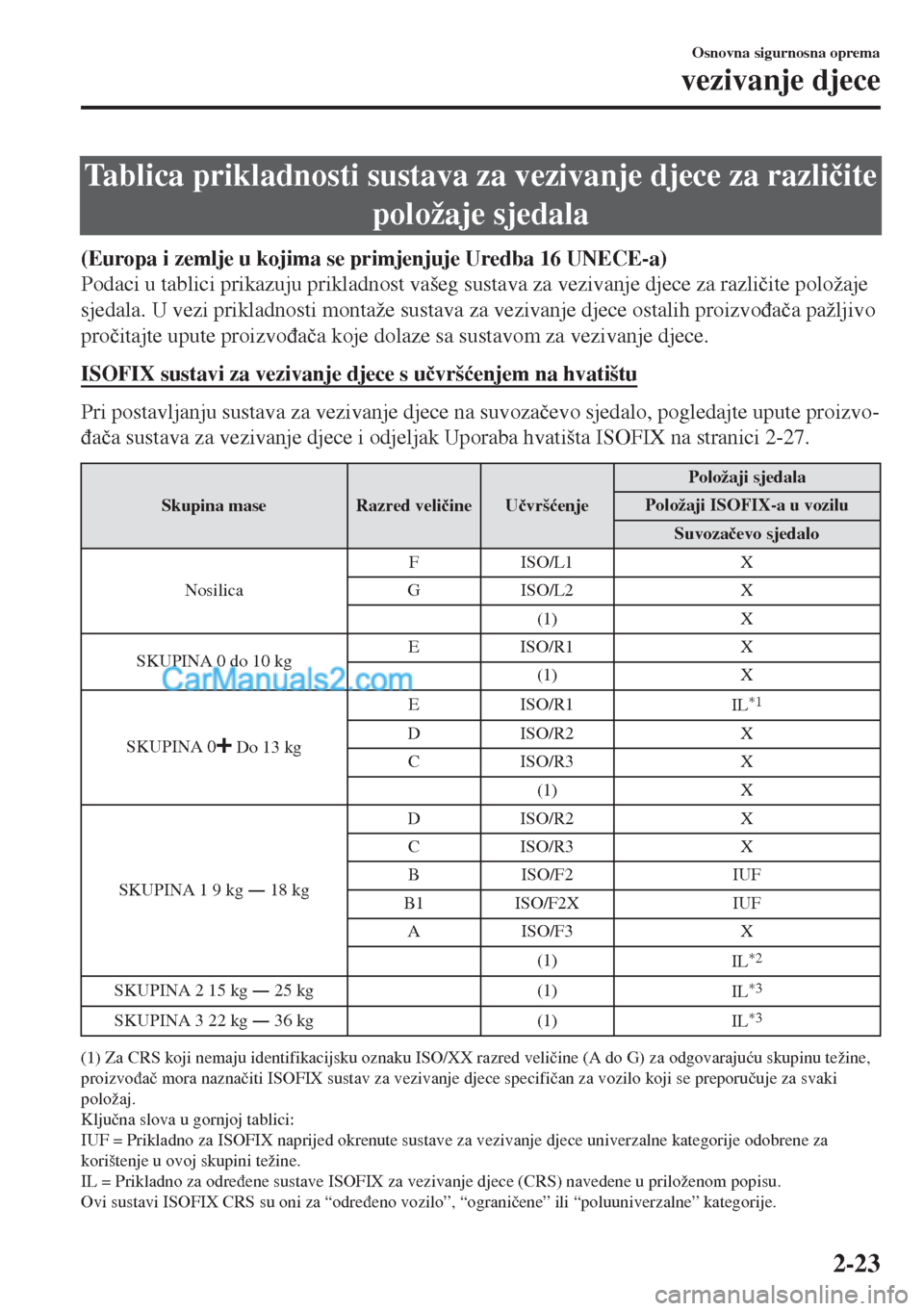

Tablica prikladnosti sustava za vezivanje djece za razli þite
položaje sjedala
(Europa i zemlje u kojima se primjenjuje Uredba 16 UNECE-a)
Podaci u tablici prikazuju prikladnost vašeg sustava za vezivanje djece za razli þite položaje
sjedala. U vezi prikladnosti montaže sustava za vezivanje djece ostalih proizvo ÿa þa pažljivo
pro þitajte upute proizvo ÿa þa koje dolaze sa sustavom za vezivanje djece.
ISOFIX sustavi za vezivanje djece s u þvrš üenjem na hvatištu
Pri postavljanju sustava za vezivanje djece na suvoza þevo sjedalo, pogledajte upute proizvo-
ÿa þa sustava za vezivanje djece i odjeljak Uporaba hvatišta ISOFIX na stranici 2-27.
Skupina mase Razred veli þine U þvrš üenjePoložaji sjedala
Položaji ISOFIX-a u vozilu
Suvoza þevo sjedalo
NosilicaFISO/L1 X
GISO/L2 X
(1) X
SKUPINA 0 do 10 kgEISO/R1 X
(1) X
SKUPINA 0
Do 13 kgEISO/R1
IL
*1
DISO/R2 X
CISO/R3 X
(1) X
SKUPINA 1 9 kg Š 18 kgDISO/R2 X
CISO/R3 X
BISO/F2 IUF
B1 ISO/F2X IUF
AISO/F3 X
(1)
IL
*2
SKUPINA 2 15 kg Š 25 kg (1)
IL*3
SKUPINA 3 22 kg Š 36 kg (1)
IL*3
(1) Za CRS koji nemaju identifikacijsku oznaku ISO/XX razred veli þine (A do G) za odgovaraju üu skupinu težine,
proizvo ÿa þ mora nazna þiti ISOFIX sustav za vezivanje djece specifi þan za vozilo koji se preporu þuje za svaki
položaj.
Klju þna slova u gornjoj tablici:
IUF = Prikladno za ISOFIX naprijed okrenute sustave za vezivanje djece univerzalne kategorije odobrene za
korištenje u ovoj skupini težine.
IL = Prikladno za odre ÿene sustave ISOFIX za vezivanje djece (CRS) navedene u priloženom popisu.
Ovi sustavi ISOFIX CRS su oni za “odre ÿeno vozilo”, “ograni þene” ili “poluuniverzalne” kategorije.
Osnovna sigurnosna oprema
vezivanje djece
2-23
Page 44 of 579

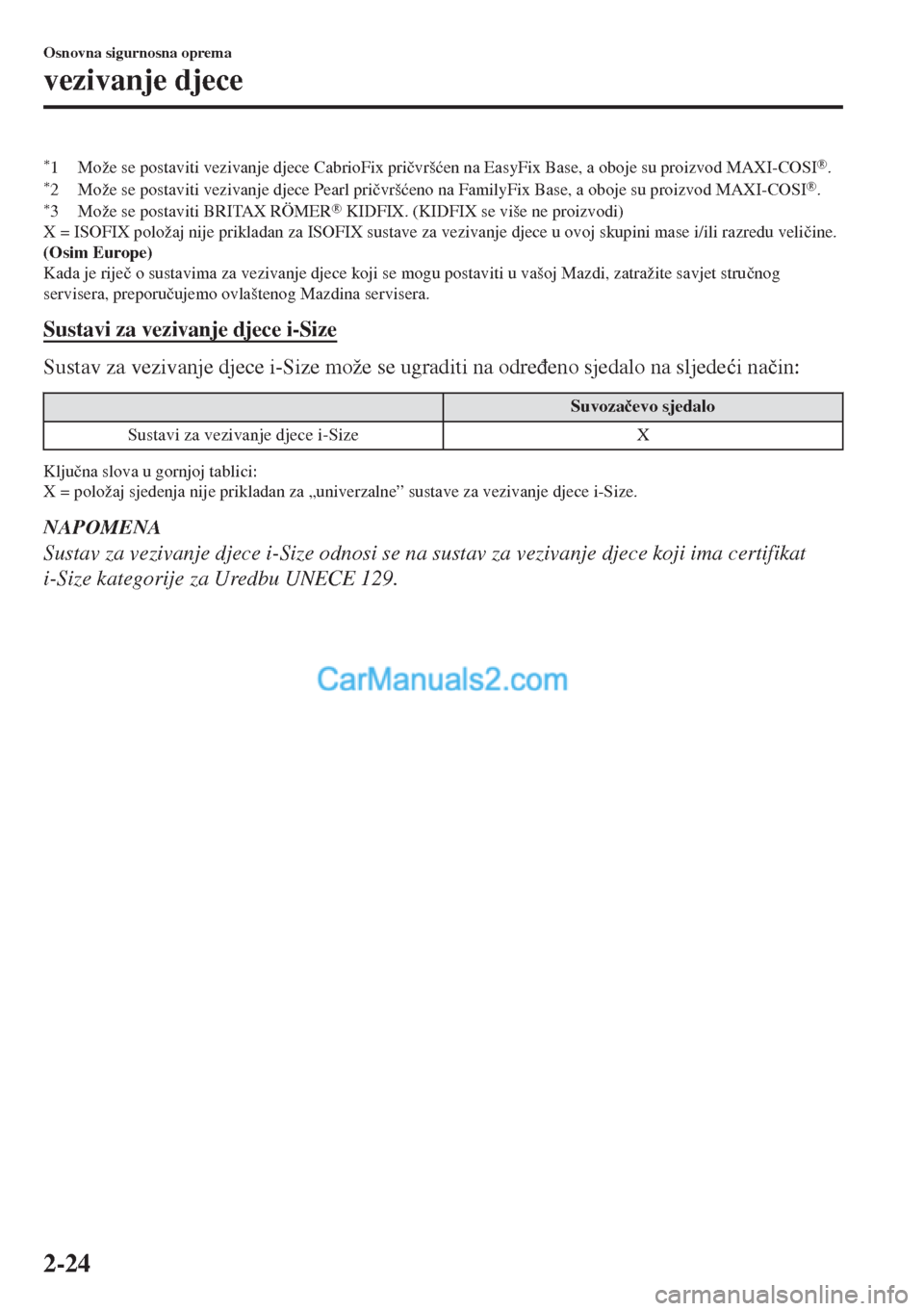

*1 Može se postaviti vezivanje djece CabrioFix pri þvrš üen na EasyFix Base, a oboje su proizvod MAXI-COSI®.*2 Može se postaviti vezivanje djece Pearl pri þvrš üeno na FamilyFix Base, a oboje su proizvod MAXI-COSI®.*3 Može se postaviti BRITAX RÖMER® KIDFIX. (KIDFIX se više ne proizvodi)
X = ISOFIX položaj nije prikladan za ISOFIX sustave za vezivanje djece u ovoj skupini mase i/ili razredu veli þine.
(Osim Europe)
Kada je rije þ o sustavima za vezivanje djece koji se mogu postaviti u vašoj Mazdi, zatražite savjet stru þnog
servisera, preporu þujemo ovlaštenog Mazdina servisera.
Sustavi za vezivanje djece i-Size
Sustav za vezivanje djece i-Size može se ugraditi na odre ÿeno sjedalo na sljede üi na þin:
Suvoza þevo sjedalo
Sustavi za vezivanje djece i-Size X
Klju þna slova u gornjoj tablici:
X = položaj sjedenja nije prikladan za „univerzalne” sustave za vezivanje djece i-Size.
NAPOMENA
Sustav za vezivanje djece i-Size odnosi se na sustav za vezivanje djece koji ima certifikat
i-Size kategorije za Uredbu UNECE 129.
Osnovna sigurnosna oprema
vezivanje djece
2-24
Page 45 of 579
Sustavi za vezivanje djece sa sigurnosnim pojasom
Skupina susta-
vaDobna
skupinaTežinska
skupinaVrsta su-
stava za
vezivanje
djeceSuvoza þevo sjedalo
Bez sustava
klasificiranja
putnikaSa sustavom klasificiranja putnika
(Zra þni jastuk akti-
viran)(Zra þni jastuk
deaktiviran)
SKUPINA 0Približno
do 9 mje-
seci staro-
stiDo 10 kgSjedalo
za bebuXX U
SKUPINA 0
Približno
do 2 godi-
ne starostiDo 13 kgSjedalo
za bebuXX U
SKUPINA 1Približno
od 8 mje-
seci do 4
godine
starosti9 kg Š
18 kgSjedalo
za dijeteLUF U
SKUPINA 2Približno
od 3 do 7
godina
starosti15 kg Š
25 kgSjedalo
za starije
dijeteLUF U
SKUPINA 3Približno
od 6 do
12 godina
starosti22 kg Š
36 kgSjedalo
za starije
dijeteLUF U
Klju þna slova u gornjoj tablici:
U = Prikladno za "univerzalnu" kategoriju sustava za vezanje odobrenih za korištenje u ovoj skupini mase.
UF = Prikladno za "univerzalnu" kategoriju sustava za vezanje koji su okrenuti prema naprijed, odobrenih za
korištenje u ovoj skupini mase.
L = Posavjetujte se s ovlaštenim Mazdinim serviserom u vezi sa sustavima za vezivanje djece kategoriziranim u
ovoj skupini težine.
Informacije o sustavima za vezivanje djece koji se mogu montirati potražite u katalogu dodatne opreme.
X = Položaj sjedala nije prikladan za djecu u ovoj skupini mase.
(Informacije o postavljanju originalnog Mazdina sustava za vezivanje djece potražite u „Katalogu dodatne
opreme”.)
Osnovna sigurnosna oprema
vezivanje djece
2-25
Page 46 of 579

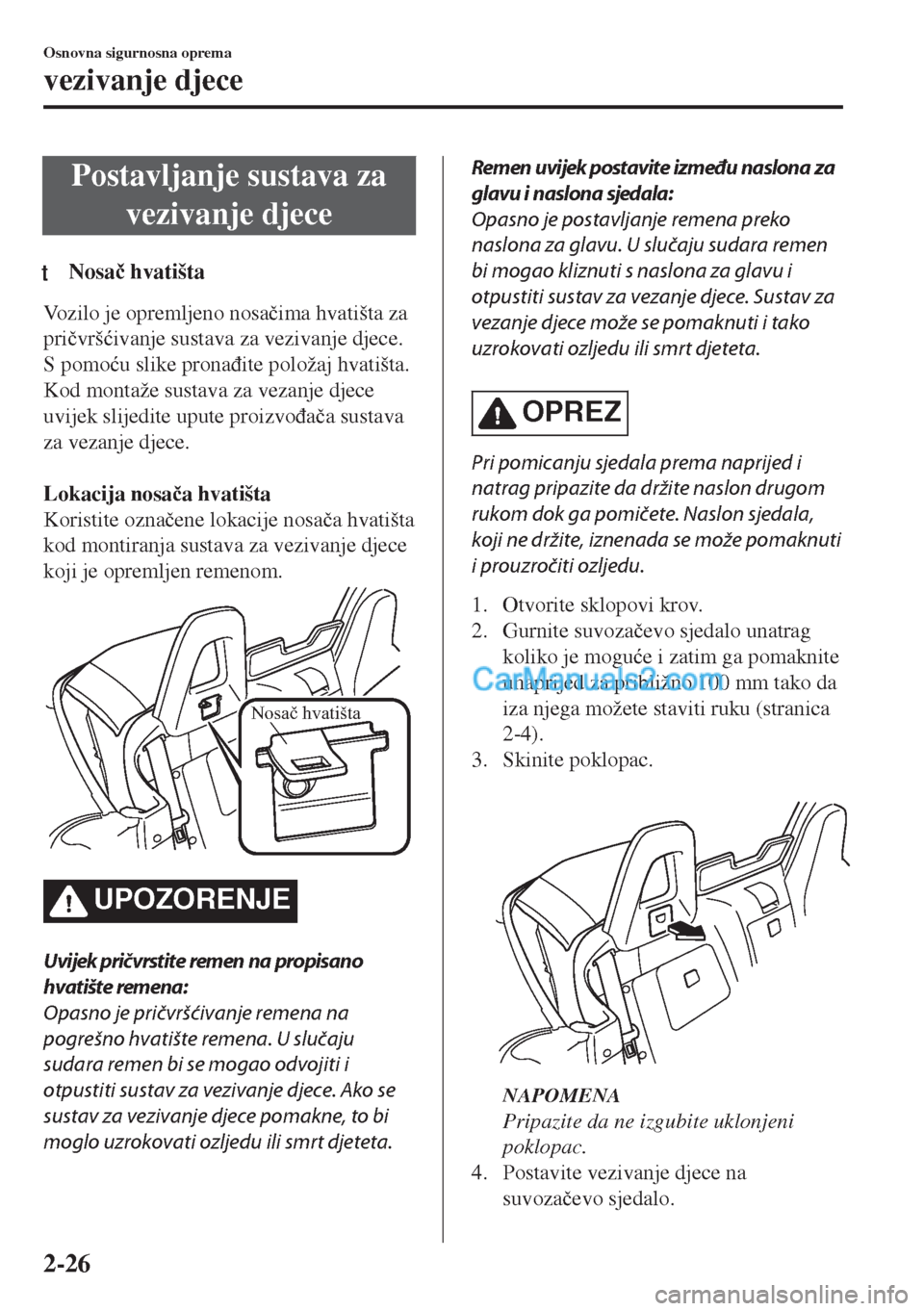

Postavljanje sustava za
vezivanje djece
tNosa þ hvatišta
Vozilo je opremljeno nosa þima hvatišta za
pri þvrš üivanje sustava za vezivanje djece.
S pomo üu slike prona ÿite položaj hvatišta.
Kod montaže sustava za vezanje djece
uvijek slijedite upute proizvo ÿa þa sustava
za vezanje djece.
Lokacija nosa þa hvatišta
Koristite ozna þene lokacije nosa þa hvatišta
kod montiranja sustava za vezivanje djece
koji je opremljen remenom.
Nosač hvatišta
UPOZORENJE
Uvijek pričvrstite remen na propisano
hvatište remena:
Opasno je pričvršćivanje remena na
pogrešno hvatište remena. U slučaju
sudara remen bi se mogao odvojiti i
otpustiti sustav za vezivanje djece. Ako se
sustav za vezivanje djece pomakne, to bi
moglo uzrokovati ozljedu ili smrt djeteta.
Remen uvijek postavite između naslona za
glavu i naslona sjedala:
Opasno je postavljanje remena preko
naslona za glavu. U slučaju sudara remen
bi mogao kliznuti s naslona za glavu i
otpustiti sustav za vezanje djece. Sustav za
vezanje djece može se pomaknuti i tako
uzrokovati ozljedu ili smrt djeteta.
OPREZ
Pri pomicanju sjedala prema naprijed i
natrag pripazite da držite naslon drugom
rukom dok ga pomičete. Naslon sjedala,
koji ne držite, iznenada se može pomaknuti
i prouzročiti ozljedu.
1. Otvorite sklopovi krov.
2. Gurnite suvoza þevo sjedalo unatrag
koliko je mogu üe i zatim ga pomaknite
unaprijed za približno 100 mm tako da
iza njega možete staviti ruku (stranica
2-4).
3. Skinite poklopac.
NAPOMENA
Pripazite da ne izgubite uklonjeni
poklopac.
4. Postavite vezivanje djece na
suvoza þevo sjedalo.
Osnovna sigurnosna oprema
vezivanje djece
2-26
Page 47 of 579

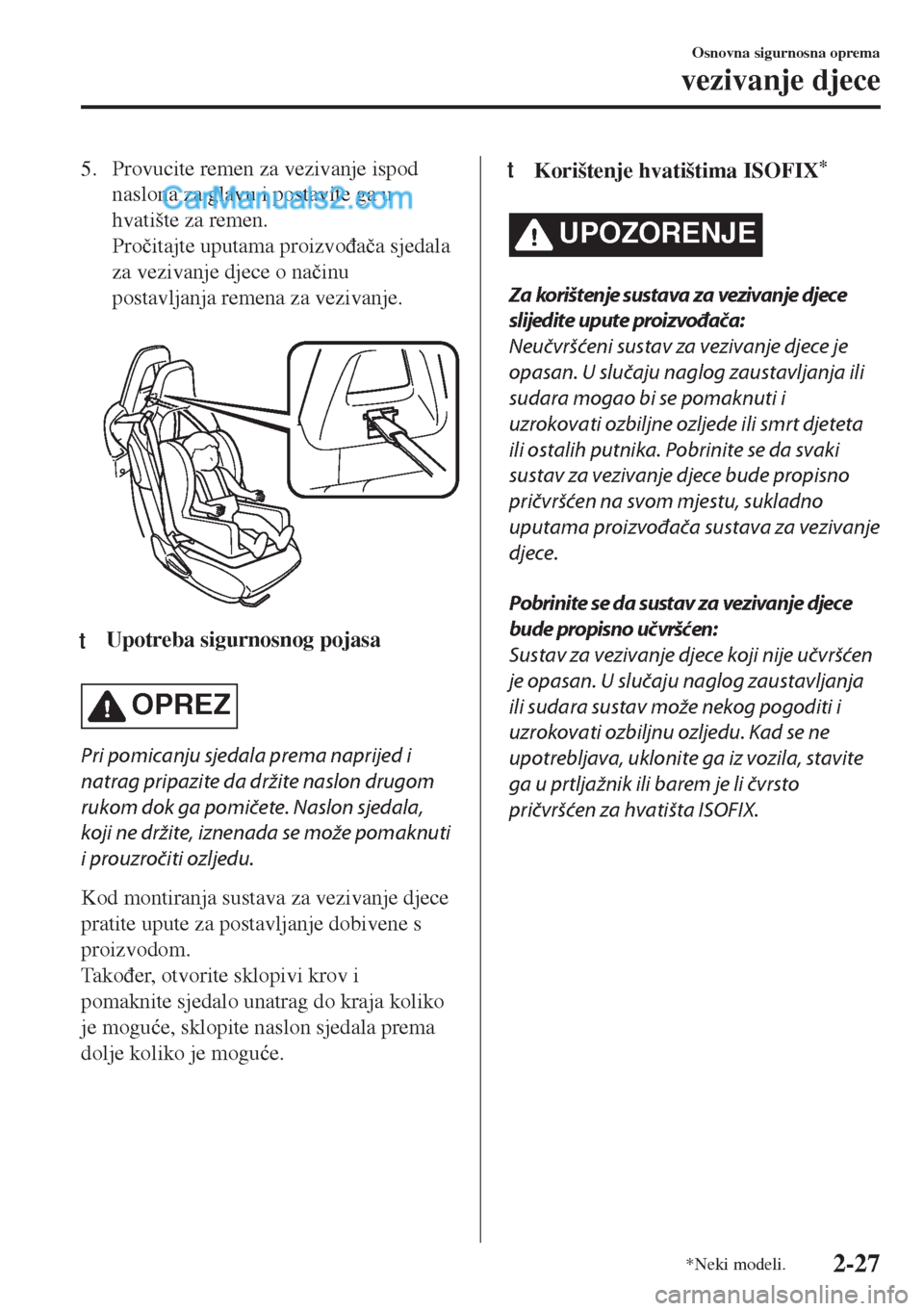

5. Provucite remen za vezivanje ispod
naslona za glavu i postavite ga u
hvatište za remen.
Pro þitajte uputama proizvo ÿa þa sjedala
za vezivanje djece o na þinu
postavljanja remena za vezivanje.
ttUpotreba sigurnosnog pojasa
OPREZ
Pri pomicanju sjedala prema naprijed i
natrag pripazite da držite naslon drugom
rukom dok ga pomičete. Naslon sjedala,
koji ne držite, iznenada se može pomaknuti
i prouzročiti ozljedu.
Kod montiranja sustava za vezivanje djece
pratite upute za postavljanje dobivene s
proizvodom.
Ta k o ÿer, otvorite sklopivi krov i
pomaknite sjedalo unatrag do kraja koliko
je mogu üe, sklopite naslon sjedala prema
dolje koliko je mogu üe.
tKorištenje hvatištima ISOFIX*
UPOZORENJE
Za korištenje sustava za vezivanje djece
slijedite upute proizvođača:
Neučvršćeni sustav za vezivanje djece je
opasan. U slučaju naglog zaustavljanja ili
sudara mogao bi se pomaknuti i
uzrokovati ozbiljne ozljede ili smrt djeteta
ili ostalih putnika. Pobrinite se da svaki
sustav za vezivanje djece bude propisno
pričvršćen na svom mjestu, sukladno
uputama proizvođača sustava za vezivanje
djece.
Pobrinite se da sustav za vezivanje djece
bude propisno učvršćen:
Sustav za vezivanje djece koji nije učvršćen
je opasan. U slučaju naglog zaustavljanja
ili sudara sustav može nekog pogoditi i
uzrokovati ozbiljnu ozljedu. Kad se ne
upotrebljava, uklonite ga iz vozila, stavite
ga u prtljažnik ili barem je li čvrsto
pričvršćen za hvatišta ISOFIX.
Osnovna sigurnosna oprema
vezivanje djece
*Neki modeli.2-27
Page 48 of 579

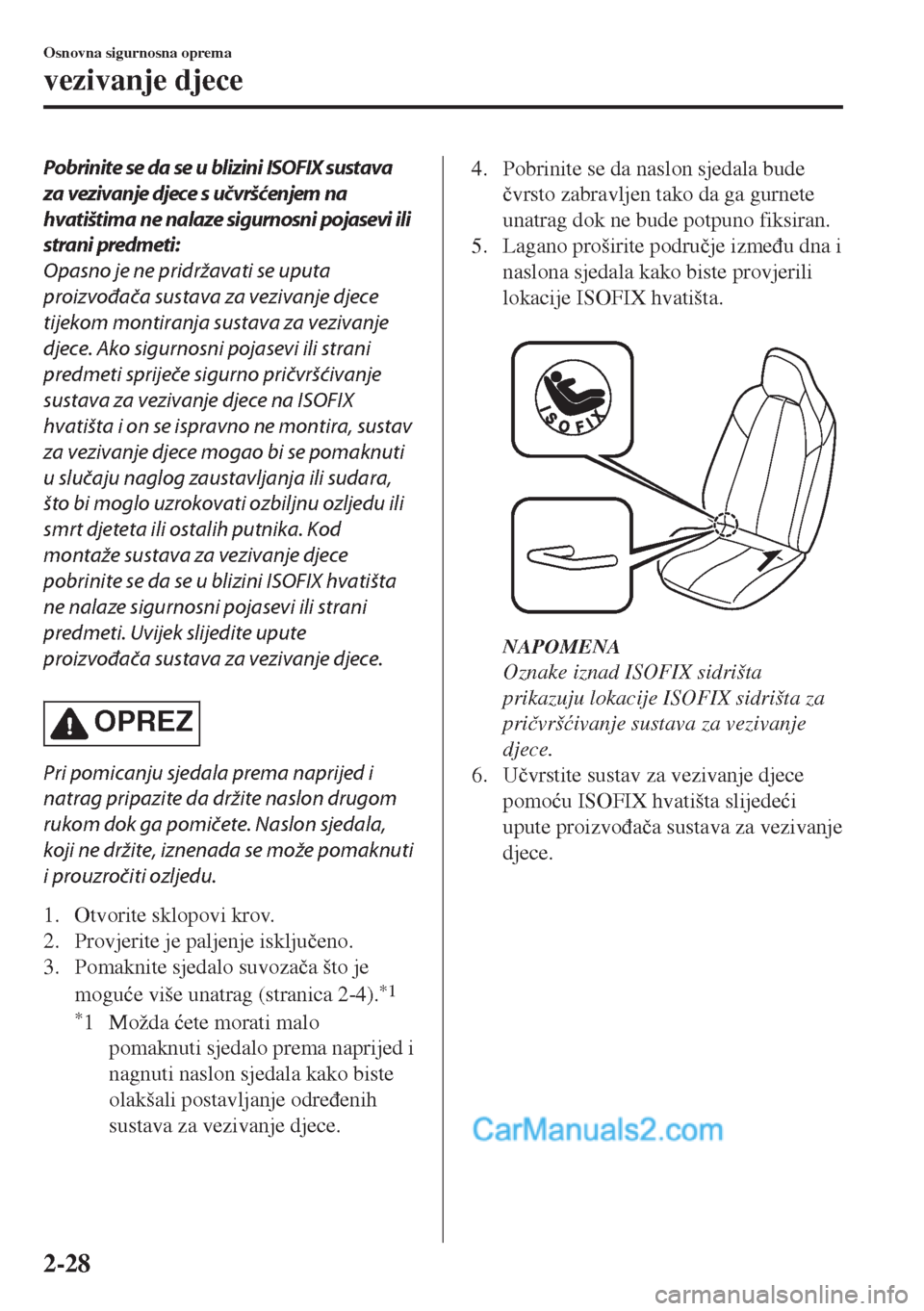

Pobrinite se da se u blizini ISOFIX sustava
za vezivanje djec e s učvršćenjem na
hvatištima ne nalaze sigurnosni pojasevi ili
strani predmeti:
Opasno je ne pridržavati se uputa
proizvođača sustava za vezivanje djece
tijekom montiranja sustava za vezivanje
djece. Ako sigurnosni pojasevi ili strani
predmeti spriječe sigurno pričvršćivanje
sustava za vezivanje djece na ISOFIX
hvatišta i on se ispravno ne montira, sustav
za vezivanje djece mogao bi se pomaknuti
u slučaju naglog zaustavljanja ili sudara,
što bi moglo uzrokovati ozbiljnu ozljedu ili
smrt djeteta ili ostalih putnika. Kod
montaže sustava za vezivanje djece
pobrinite se da se u blizini ISOFIX hvatišta
ne nalaze sigurnosni pojasevi ili strani
predmeti. Uvijek slijedite upute
proizvođača sustava za vezivanje djece.
OPREZ
Pri pomicanju sjedala prema naprijed i
natrag pripazite da držite naslon drugom
rukom dok ga pomičete. Naslon sjedala,
koji ne držite, iznenada se može pomaknuti
i prouzročiti ozljedu.
1. Otvorite sklopovi krov.
2. Provjerite je paljenje isklju þeno.
3. Pomaknite sjedalo suvoza þa što je
mogu üe više unatrag (stranica 2-4).
*1
*
1 Možda üete morati malo
pomaknuti sjedalo prema naprijed i
nagnuti naslon sjedala kako biste
olakšali postavljanje odre ÿenih
sustava za vezivanje djece.
4. Pobrinite se da naslon sjedala bude
þvrsto zabravljen tako da ga gurnete
unatrag dok ne bude potpuno fiksiran.
5. Lagano proširite podru þje izme ÿu dna i
naslona sjedala kako biste provjerili
lokacije ISOFIX hvatišta.
NAPOMENA
Oznake iznad ISOFIX sidrišta
prikazuju lokacije ISOFIX sidrišta za
pri þvrš üivanje sustava za vezivanje
djece.
6. U þvrstite sustav za vezivanje djece
pomo üu ISOFIX hvatišta slijede üi
upute proizvo ÿa þa sustava za vezivanje
djece.
Osnovna sigurnosna oprema
vezivanje djece
2-28
Page 49 of 579

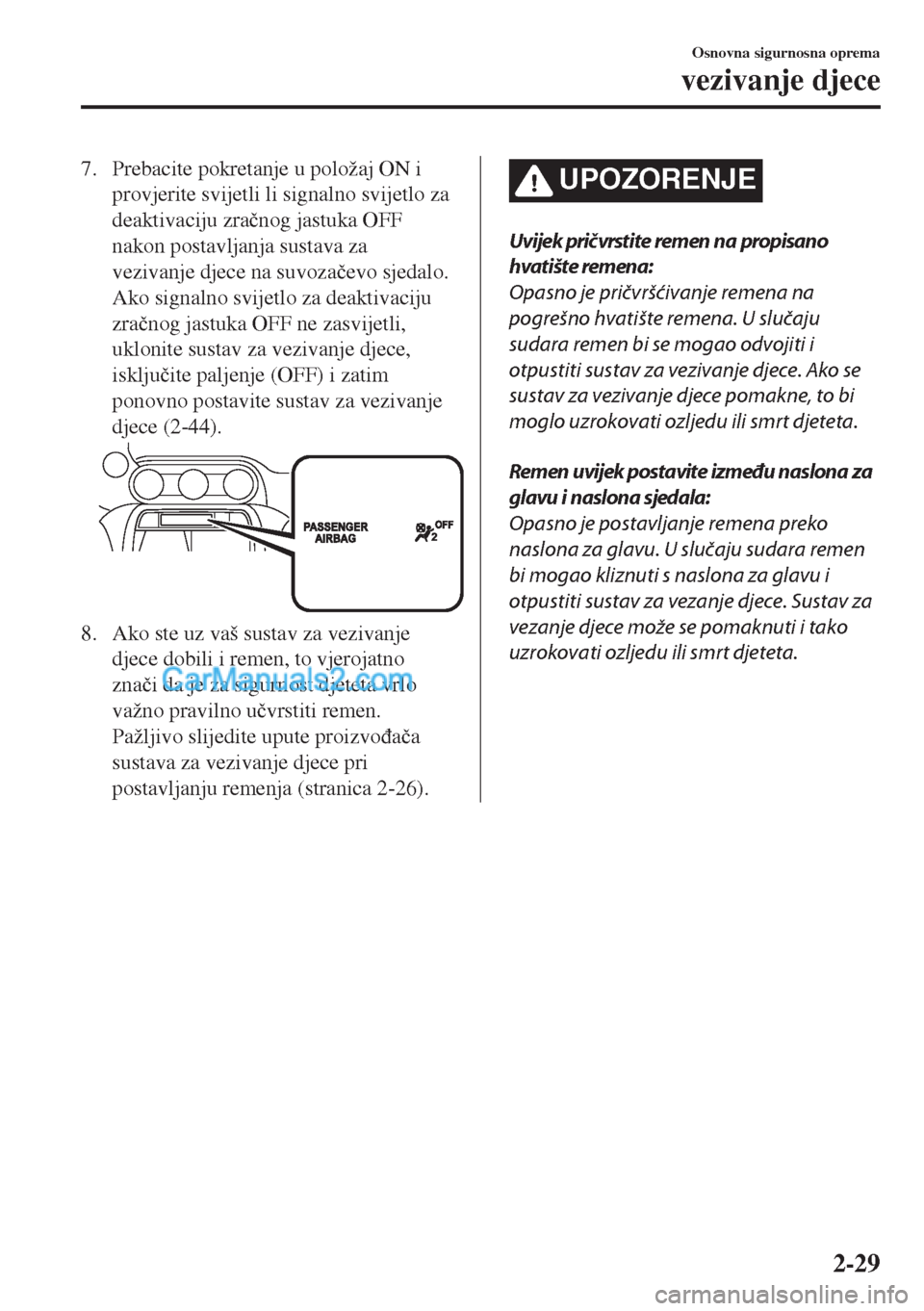

7. Prebacite pokretanje u položaj ON i
provjerite svijetli li signalno svijetlo za
deaktivaciju zra þnog jastuka OFF
nakon postavljanja sustava za
vezivanje djece na suvoza þevo sjedalo.
Ako signalno svijetlo za deaktivaciju
zra þnog jastuka OFF ne zasvijetli,
uklonite sustav za vezivanje djece,
isklju þite paljenje (OFF) i zatim
ponovno postavite sustav za vezivanje
djece (2-44).
8. Ako ste uz vaš sustav za vezivanje
djece dobili i remen, to vjerojatno
zna þi da je za sigurnost djeteta vrlo
važno pravilno u þvrstiti remen.
Pažljivo slijedite upute proizvo ÿa þa
sustava za vezivanje djece pri
postavljanju remenja (stranica 2-26).
UPOZORENJE
Uvijek pričvrstite remen na propisano
hvatište remena:
Opasno je pričvršćivanje remena na
pogrešno hvatište remena. U slučaju
sudara remen bi se mogao odvojiti i
otpustiti sustav za vezivanje djece. Ako se
sustav za vezivanje djece pomakne, to bi
moglo uzrokovati ozljedu ili smrt djeteta.
Remen uvijek postavite između naslona za
glavu i naslona sjedala:
Opasno je postavljanje remena preko
naslona za glavu. U slučaju sudara remen
bi mogao kliznuti s naslona za glavu i
otpustiti sustav za vezanje djece. Sustav za
vezanje djece može se pomaknuti i tako
uzrokovati ozljedu ili smrt djeteta.
Osnovna sigurnosna oprema
vezivanje djece
2-29
Page 50 of 579

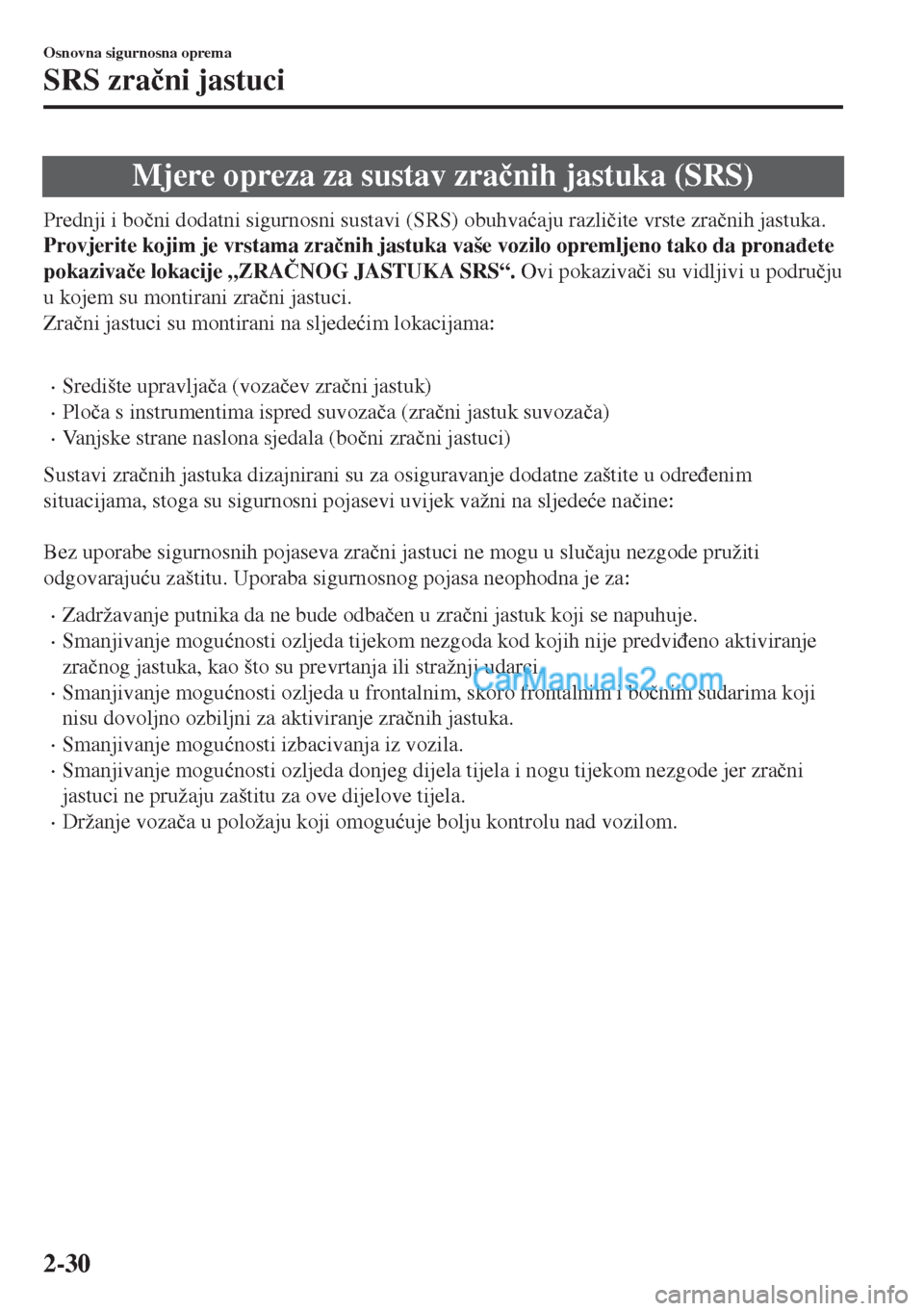

Mjere opreza za sustav zra þnih jastuka (SRS)
Prednji i bo þni dodatni sigurnosni sustavi (SRS) obuhva üaju razli þite vrste zra þnih jastuka.
Provjerite kojim je vrstama zra þnih jastuka vaše vozilo opremljeno tako da prona ÿete
pokaziva þe lokacije „ZRA ýNOG JASTUKA SRS“. Ovi pokaziva þi su vidljivi u podru þju
u kojem su montirani zra þni jastuci.
Zra þni jastuci su montirani na sljede üim lokacijama:
•Središte upravlja þa (voza þev zra þni jastuk)
•Plo þa s instrumentima ispred suvoza þa (zra þni jastuk suvoza þa)
•Vanjske strane naslona sjedala (bo þni zra þni jastuci)
Sustavi zra þnih jastuka dizajnirani su za osiguravanje dodatne zaštite u odre ÿenim
situacijama, stoga su sigurnosni pojasevi uvijek važni na sljede üe na þine:
Bez uporabe sigurnosnih pojaseva zra þni jastuci ne mogu u slu þaju nezgode pružiti
odgovaraju üu zaštitu. Uporaba sigurnosnog pojasa neophodna je za:
•Zadržavanje putnika da ne bude odba þen u zra þni jastuk koji se napuhuje.
•Smanjivanje mogu ünosti ozljeda tijekom nezgoda kod kojih nije predvi ÿeno aktiviranje
zra þnog jastuka, kao što su prevrtanja ili stražnji udarci.
•Smanjivanje mogu ünosti ozljeda u frontalnim, skoro frontalnim i bo þnim sudarima koji
nisu dovoljno ozbiljni za aktiviranje zra þnih jastuka.
•Smanjivanje mogu ünosti izbacivanja iz vozila.
•Smanjivanje mogu ünosti ozljeda donjeg dijela tijela i nogu tijekom nezgode jer zra þni
jastuci ne pružaju zaštitu za ove dijelove tijela.
•Držanje voza þa u položaju koji omogu üuje bolju kontrolu nad vozilom.
Osnovna sigurnosna oprema
SRS zra þni jastuci
2-30
