MAZDA MODEL MX-5 2018 Brukerhåndbok (in Norwegian)

(Uten system for klassifisering av passasjerer)

Trykkpumper og kollisjonsputer for fører/passasjer
Kollisjonssensorer og diagnosemodul (SAS-enhet)
Sikkerhetsbeltestrammere (side 2-15)
Sensorer for frontkollisjonsputer
Sidekollisjonssensorer
Varsellampe for systemet for kollisjonsputer/sikkerhetsbeltestrammerne (side 4-37)
Sidetrykkpumper og -kollisjonsputer
Deaktiveringsindikatorlampe for kollisjonsputen for passasjeren* (side 2-48)
Klassifiseringssensor som registrerer om det sitter noen i setet* (side 2-48)
Klassifiseringsmodul for registrering av om det sitter noen i passasjersetet*
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
*Noen modeller.2-41

Hvordan SRS-kollisjonsputene fungerer
Din Mazda er utstyrt med følgende typer SRS-kollisjonsputer. SRS-kollisjonsputene er
konstruert for å fungere sammen med sikkerhetsbeltene slik at skader fra en ulykke
reduseres.
SRS-kollisjonsputene er konstruert for å gi ekstra beskyttelse for passasjerer i tillegg til
sikkerhetsbeltets funksjoner. Bruk alltid sikkerhetsbeltet på riktig måte.
tSikkerhetsbeltestrammere
Sikkerhetsbeltestrammerne er konstruert for å utløses i moderate eller alvorlige front- eller
nær frontkollisjoner.
I tillegg utløses beltestrammeren i en sidekollisjon. Beltestrammerne fungerer forskjellig
avhengig av hvilke typer kollisjonsputer bilen er utstyrt med. Se Kriterier for utløsning av
SRS-kollisjonsputer (side 2-45) for å få flere opplysninger om hvordan beltestrammerne
brukes.
tFørerkollisjonspute
Førerkollisjonsputen sitter i rattet.
Når kollisjonssensorene oppdager en frontkollisjon med større enn moderat styrke, blåses
førerkollisjonsputen raskt opp for å hjelpe til å redusere skade, i hovedsak på førerens hode
eller brystkasse, som forårsakes ved at rattet treffes.
Du finner flere opplysninger om utløsning av kollisjonsputene i “Kriterier for utløsning av
SRS-kollisjonsputer” (side 2-45).
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-42

tPassasjerkollisjonspute
Passasjerkollisjonsputen sitter i instrumentpanelet foran passasjersetet.
Oppblåsningsmekanismen for passasjerens kollisjonspute er den samme som
førerkollisjonsputen.
Du finner flere opplysninger om utløsning av kollisjonsputene i “Kriterier for utløsning av
SRS-kollisjonsputer” (side 2-45).
(Med system for klassifisering av passasjerer)
I tillegg er passasjerkollisjonsputen er konstruert for å bare utløses når
klassifiseringssensoren registrerer at det sitter en passasjer i passasjersetet. Du finner
detaljer i avsnittet klassifiseringssystemet som registrerer om noen sitter i passasjersetet
(side 2-48).
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-43

tSidekollisjonsputer
Sidekollisjonsputene sitter i yttersiden av seteryggene.
Når kollisjonssensorene oppdager en sidekollisjon som er kraftigere enn moderat, blåser
systemet opp sidekollisjonsputene bare på den siden der bilen ble truffet.
Sidekollisjonsputene blåses raskt opp for å redusere skade på førerens eller passasjerens
hode og brystkasse forårsaket av å treffe innvendige deler, som dører og vinduer.
Du finner flere opplysninger om utløsning av kollisjonsputene i “Kriterier for utløsning av
SRS-kollisjonsputer” (side 2-45).
(Med system for klassifisering av passasjerer)
I tillegg er passasjerens sidekollisjonspute konstruert for å bare utløses når
klassifiseringssensoren registrerer at det sitter en passasjer i passasjersetet. Du finner
detaljer i avsnittet klassifiseringssystemet som registrerer om noen sitter i passasjersetet
(side 2-48).

ttVarsellampe/signal
En systemsvikt eller feilaktige driftsforhold indikeres av et varsel.
Se Varsel-/indikatorlamper på side 4-37.
Se Varsellyd aktivert på side 7-46.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-44

Kriterier for utløsning av SRS-kollisjonsputer
Denne tabellen angir hvilket SRS-utstyr som utløses i forskjellige typer kollisjoner.
(Illustrasjonene representerer forskjellige kollisjonstilfeller.)
SRS-utstyrTyper kollisjon
En alvorlig front-/nær frontkollisjon
En alvorlig sidekollisjon
*2Påkjøring bakfra
Sikkerhets-
beltestram-
merX*1X*1
Hverken kollisjonsputer el-
ler beltestrammerne i forse-
tene vil bli aktivert ved på-
kjøring bakfra. Førerkolli-
sjonsputeX
Passasjer-
kollisjonspu-
teX
*1
Sidekolli-
sjonsputeX*1 (kun sidekollisjon)
X : SRS-kollisjonsputeutstyret er konstruert for å utløses i en kollisjon.*1(System for klassifisering av passasjerer)
Passasjerens front- og sidekollisjonsputer og sikkerhetsbeltestrammer er konstruert for å utløses når
klassifiseringssensoren som registrerer om det sitter noen i passasjersetet registrerer at det sitter en passasjer på
setet.
*2 I en sidekollisjon utløses beltestrammerne og sidekollisjonsputene.
MERKNADI en frontkollisjon kan kollisjonsputene og beltestrammerne utløses, avhengig av retning, vinkel og farten på
sammenstøtet.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-45

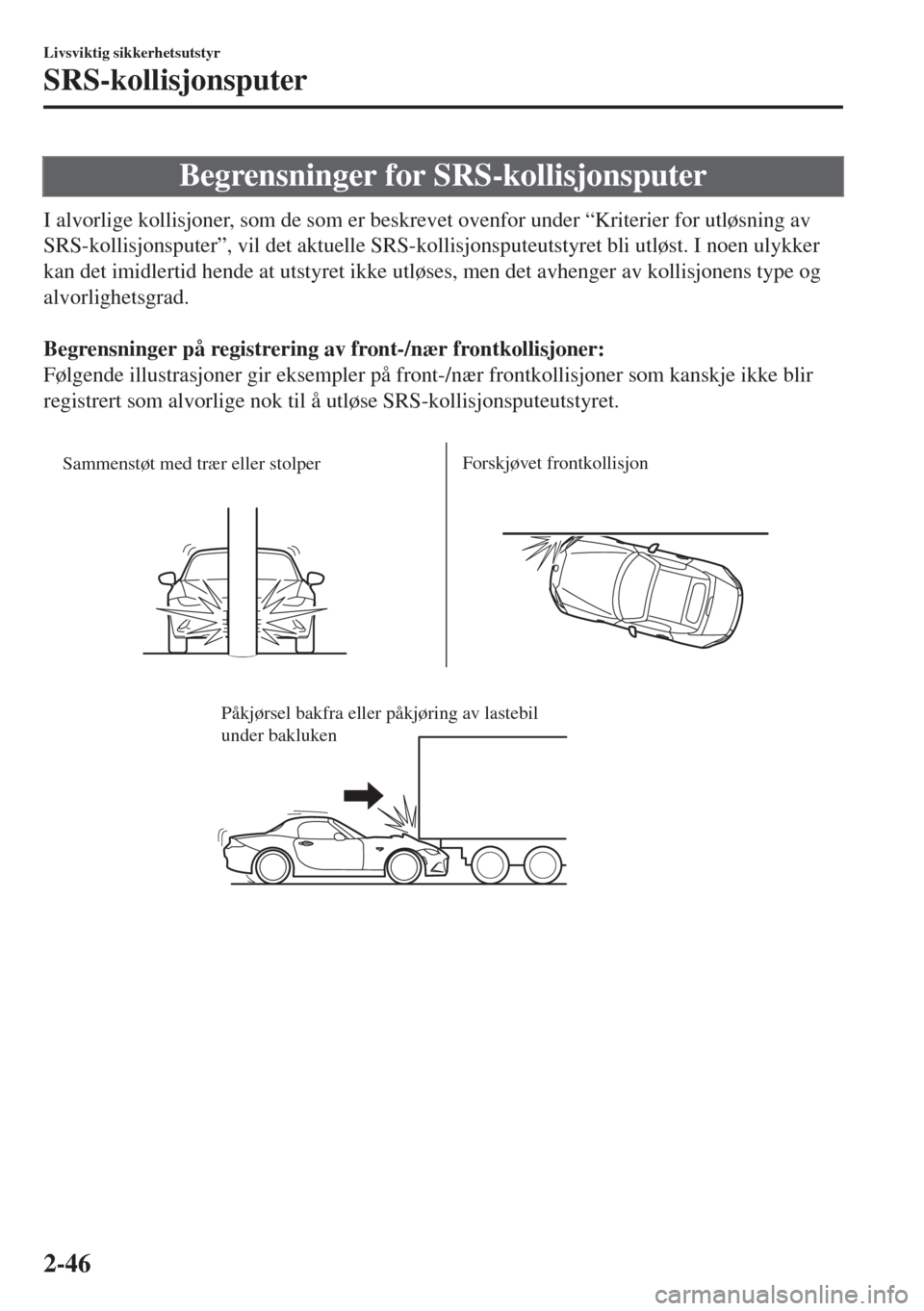

Begrensninger for SRS-kollisjonsputer
I alvorlige kollisjoner, som de som er beskrevet ovenfor under “Kriterier for utløsning av
SRS-kollisjonsputer”, vil det aktuelle SRS-kollisjonsputeutstyret bli utløst. I noen ulykker
kan det imidlertid hende at utstyret ikke utløses, men det avhenger av kollisjonens type og
alvorlighetsgrad.

Begrensninger på registrering av front-/nær frontkollisjoner:
Følgende illustrasjoner gir eksempler på front-/nær frontkollisjoner som kanskje ikke blir
registrert som alvorlige nok til å utløse SRS-kollisjonsputeutstyret.

Sammenstøt med trær eller stolperForskjøvet frontkollisjon

Påkjørsel bakfra eller påkjøring av lastebil
under bakluken
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-46

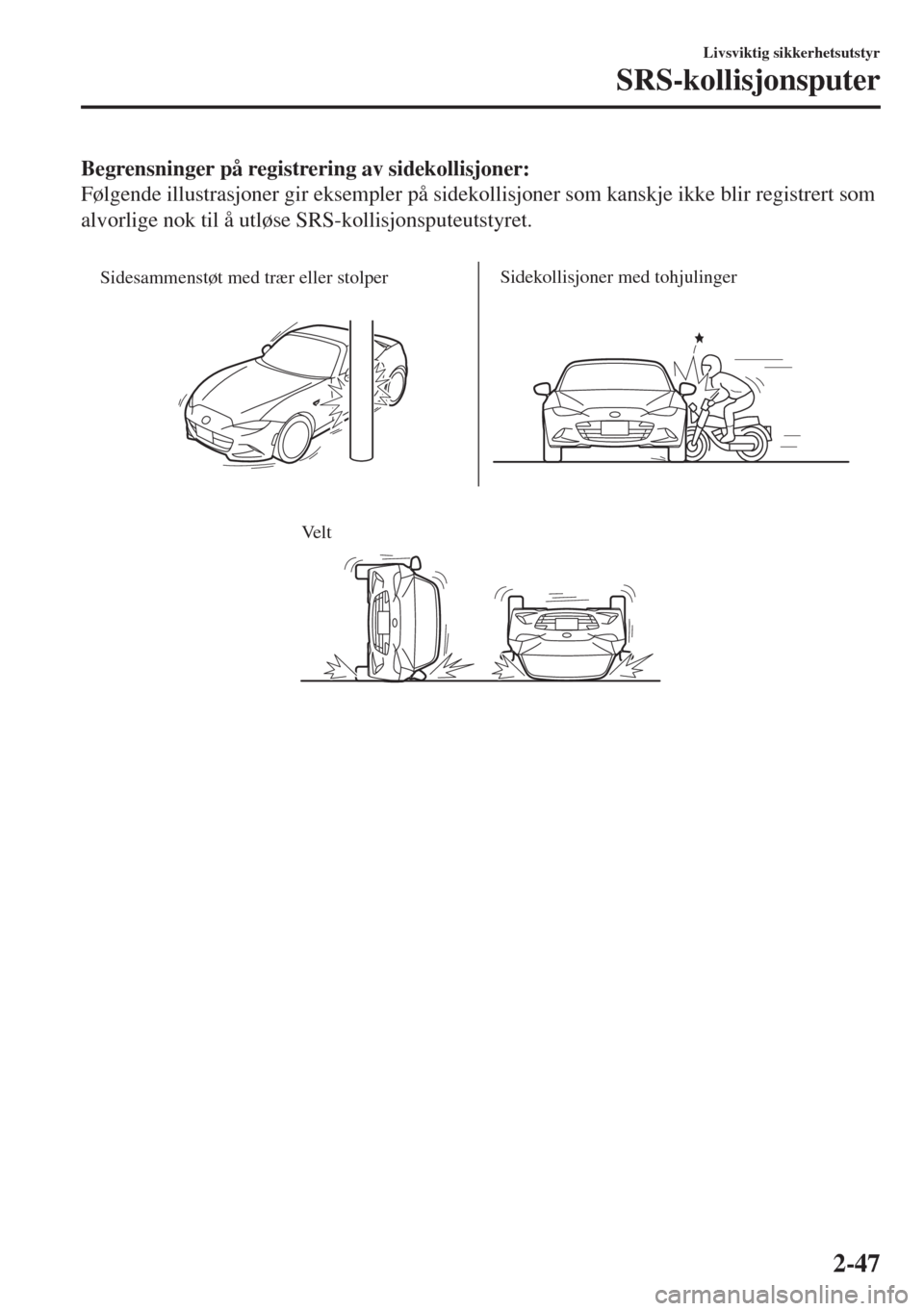

Begrensninger på registrering av sidekollisjoner:
Følgende illustrasjoner gir eksempler på sidekollisjoner som kanskje ikke blir registrert som
alvorlige nok til å utløse SRS-kollisjonsputeutstyret.

Sidesammenstøt med trær eller stolperSidekollisjoner med tohjulinger

Velt
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-47

System for klassifisering av passasjerer*
Først må du lese "Forholdsregler for supplerende sikringssystemer (SRS)" (side 2-34) nøye.
tSensor for klassifisering av passasjerer
Bilen er utstyrt med en klassifiseringssensor som registrerer om det sitter noen i
passasjersetet. Dette er en del av det supplerende sikringssystemet. Denne sensoren sitter i
seteputen på passasjersetet. Denne sensoren måler den elektrostatiske kapasiteten til
passasjersetet. SAS-enheten er konstruert for å forhindre at front- og sidekollisjonsputene og
sikkerhetsbeltestrammerne på passasjersiden utløses hvis AV-indikatorlampen som viser at
passasjerkollisjonsputen er deaktivert, tennes.
For å redusere muligheten for skader forårsaket av utløsing av passasjerkollisjonsputen,
deaktiverer systemet front- og sidekollisjonsputene og beltestrammersystemet for
passasjersetet når AV-indikatorlampen som viser at passasjerkollisjonsputen er deaktivert,
tennes. Se følgende tabell for forhold som gjør at indikatorlampen som viser at
passasjerkollisjonsputen er deaktivert, lyser.

Dette systemet slår av front- og sidekollisjonsputene og sikkerhetsbeltestrammerne på
passasjersiden, så du må forsikre deg om at indikatorlampen som viser at
passasjerkollisjonsputen er deaktivert, tennes i samsvar med den følgende tabellen.

Varsellampen for kollisjonspute-/beltestrammersystemet blinker og AV-indikatorlampen
som viser at passasjerkollisjonsputen er deaktivert, tennes hvis sensorene har en mulig
funksjonsfeil. Hvis dette skjer, vil front- og sidekollisjonsputene og beltestrammerne på
passasjersiden ikke utløses.
Indikatorlamper som viser at passasjerkollisjonsputen er deaktivert
Disse indikatorlampene tennes for å minne deg på at front- og sidekollisjonsputene og
beltestrammerne på passasjersiden vil eller ikke vil utløses i en kollisjon.
Hvis klassifiseringssensoren som registrerer om det sitter noen i passasjersetet, er normal,
tennes begge indikatorlamper når tenningen slås PÅ. Lampene slukker etter et par sekunder.
Deretter slås indikatorlampene på eller av under følgende forhold:
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-48*Noen modeller.

Tabell med tilstander som gjør at indikatorlampen som viser at passasjerkollisjonspu-
ten er deaktivert, tennes/slukkes
Tilstand registrert av klassifise-
ringssystemet som registrerer
om det sitter noen i passasjerse-
tetIndikatorlampe som
viser at passasjerkolli-
sjonsputen er deakti-
vertFront- og sidekolli-
sjonsputer på passa-
sjersidenSikkerhetsbeltestram-
mersystem for passa-
sjersetet
Tomt (ingen sitter der)
Deaktivert Deaktivert
Et barn i et barnesete
*1Deaktivert Deaktivert
Vo k s e n
*2
Slås av etter kort tid.Klar Klar
*1 Avhengig av barnets fysiske størrelse og sittestilling, kan det hende at sensoren som klassifiserer passasjerer
ikke registrerer at det sitter et barn i setet, i et barnesete eller en sittepute.
*2 Hvis en mindre voksen person sitter i passasjersetet, kan det hende sensorene registrerer personen som et barn,
avhengig av personens fysikk.
Hvis ingen av indikatorlampene som viser at passasjerkollisjonsputen er deaktivert, tennes i
en spesifisert periode mens tenningen er slått PÅ, eller de ikke tennes som angitt i tabellen
med forhold som gjør at de tennes/slukkes, må du ikke la det sitte en passasjer i
passasjersetet og ta kontakt med et autorisert Mazda-verksted så snart som mulig. Systemet
vil kanskje ikke fungere som det skal i en ulykke.
ADVARSEL
Ikke la en passasjer sitte i passasjersetet med en sittestilling som gjør det vanskelig for
klassifiseringssensoren som registrerer om det sitter noen i passasjersetet, å registrere
passasjeren riktig:
Det er farlig å sitte i passasjersetet med en sittestilling som gjør det vanskelig for
klassifiseringssensoren som registrerer om det sitter noen i passasjersetet, å registrere
passasjeren riktig. Hvis klassifiseringssensoren som registrerer om det sitter noen i
passasjersetet, ikke kan klassifisere passasjeren riktig, kan det hende front- og
sidekollisjonsputene for passasjersetet ikke fungerer (ikke utløses) eller at de utløses ved et
uhell. Passasjeren vil enten ikke ha tilleggsbeskyttelsen som gis av kollisjonsputene eller kan
bli alvorlig skadet eller drept hvis kollisjonsputene utløses ved et uhell.
Under følgende forhold kan ikke klassifiseringssensoren som registrerer om det sitter noen i
passasjersetet, ikke registrere riktig om det sitter en passasjer i passasjersetet, og utløsing eller
ikke av kollisjonsputene kan ikke styres som angitt i tabellen over vilkår for tenning/slukking
av indikatorlampen som viser om passasjerkollisjonsputen er deaktivert. Eksempel:
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-49

¾En passasjer sitter som vist i følgende figur:
¾Bagasje eller andre gjenstander er plassert under passasjersetet eller mellom passasjersetet
og førersetet slik at setebunnen på passasjersetet presses opp.
¾En gjenstand, som for eksempel en setepute, legges på passasjersetet eller mellom
passasjerens rygg og seteryggen.
¾Det er satte et setetrekk på passasjersetet.
¾Bagasje eller andre ting ligger på setet mens barnet sitter i barnesetet.
¾Setet er vasket.
¾Det er sølt væske på setet.
¾Passasjersetet er skjøvet bakover slik at det støter mot bagasje eller andre ting bak det.
¾Det er plassert bagasje eller andre ting mellom passasjersetet og førersetet.
¾Det er plassert en elektrisk innretning på passasjersetet.
¾En ekstra elektrisk innretning, som for eksempel en setevarmer, er montert inn i overflaten
på passasjersetet.
Front- og sidekollisjonsputene og sikkerhetsbeltestrammerne på passasjersiden deaktiveres
hvis AV-indikatorlampen som viser at passasjerkollisjonsputen er deaktivert, tennes.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-50
