Efter ombytningen skal dæktrykket på alle
dæk justeres i overensstemmelse med
specifikationerne (side 9-8), og det skal
kontrolleres, om hjulmøtrikkerne er
strammet tilstrækkeligt.
FORSIGTIG
Diagonaldæk eller radialdæk med
asymmetrisk slidbanemønster må kun
flyttes fra forhjul til baghjul (eller omvendt),
aldrig fra side til side. Dækkenes ydeevne
forringes, hvis de flyttes fra side til side.
(Med begrænset hjulslipsdifferentiale)
Brug ikke følgende:
¾Dæk, der ikke har den anbefalede
størrelse
¾Dæk af forskellig størrelse eller type
samtidig
¾Dæk med for lavt dæktryk
Hvis disse retningslinjer ikke følges, vil
dækrotationen på venstre og højre hjul
være forskellig og medføre en konstant
belastning af det begrænsede
hjulslipsdifferentiale.
Det vil betyde, at systemet ikke kan fungere
korrekt.
tUdskiftning af dæk
ADVARSEL
Kør altid med dæk, der er i god stand:
Det er farligt at køre med nedslidte dæk.
Det vil give nedsat bremse-, styre- og
trækevne og kan medføre en ulykke.
Udskift alle fire dæk samtidigt:
Udskiftning af blot ét dæk er farligt. Det
kan betyde dårligere manøvrering og
bremseevne og føre til, at du mister
kontrollen over bilen. Mazda anbefaler
stærkt, at du udskifter alle fire dæk
samtidigt.
Hvis et dæk bliver slidt jævnt, vil en
slidindikator komme til syne som et ubrudt
bælte hen over mønsteret.
Når dette sker, skal dækket skiftes.
Nyt mønsterSlidindikator
Slidt mønster
Dækket bør udskiftes, før indikatorfeltet
kommer til syne hen over hele dækket.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-37

tHjulskifte
ADVARSEL
Brug altid hjul af korrekt størrelse på bilen:
Det er farligt at bruge et hjul af forkert
størrelse. Det kan påvirke bremseevnen og
manøvredygtigheden og medføre, at du
mister kontrollen over bilen og kommer ud
for en ulykke.
FORSIGTIG
Et hjul af forkert størrelse kan have skadelig
indflydelse på:
¾Dækkenes passeevne
¾Hjul og lejers holdbarhed
¾Afstand til jorden
¾Frihøjde ved brug af snekæder
¾Speedometerkalibrering
¾Forlygternes retning
¾Kofangerens højde
¾System til overvågning af dæktryk
*
BEMÆRK
•Når du skifter et hjul, skal du sørge for,
at det nye svarer til det originale mht.
diameter, fælgbredde og forskydning.
•Du skal kontakte en fagekspert for at få
yderligere oplysninger. Vi anbefaler et
autoriseret Mazda-værksted.

Korrekt afbalancering af dækkene giver
den bedste kørselskomfort og mindsker
slid på dækkene. Dårligt afbalancerede
dæk kan give vibrationer og ujævnt
dækslid, f.eks. fordybninger og flade
pletter.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-38*Visse modeller.

Pærer
6
15
1316
15234
1011141012789
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-39

Forlygter (nærlys/fjernlys)
Forlygter (nærlys med lang rækkevidde)*
Kørelys
Positionslys
Blinklys foran
Blinklys på siden
Bremselys
Blinklys bagpå
Baglygter
Baklys
Tågebaglygte (model med venstrestyring)*
Tågebaglygte (model med højrestyring)*
Højt monteret bremselys
Nummerpladelys
Kabinelys
Bagagerumslys
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-40*Visse modeller.

FORSIGTIG
Når du afmonterer linsen eller
pæreenheden vha. en fladhovedet
skruetrækker, skal du sikre, at den
fladhovede skruetrækker ikke kommer i
kontakt med den indvendige terminal. Hvis
den fladhovede skruetrækker kommer i
kontakt med terminalen, kan der ske
kortslutning.
BEMÆRK
•Hvis en pære skal skiftes, skal du
kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
•Brug indpakningen fra den nye pære til
straks at bortskaffe den gamle pære, og
hold børn væk fra pæren.
tUdskiftning af pærer i udvendige
lygter
Forlygter, kørelys (LED-type),
positionslys, højt monteret bremselys,
bremselys, baglygter, tågebaglygter*
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Kørelys (pæretype)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.
Afmontering
Montering
3. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
4. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
5. Tag pæren ud af fatningen.
6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-41

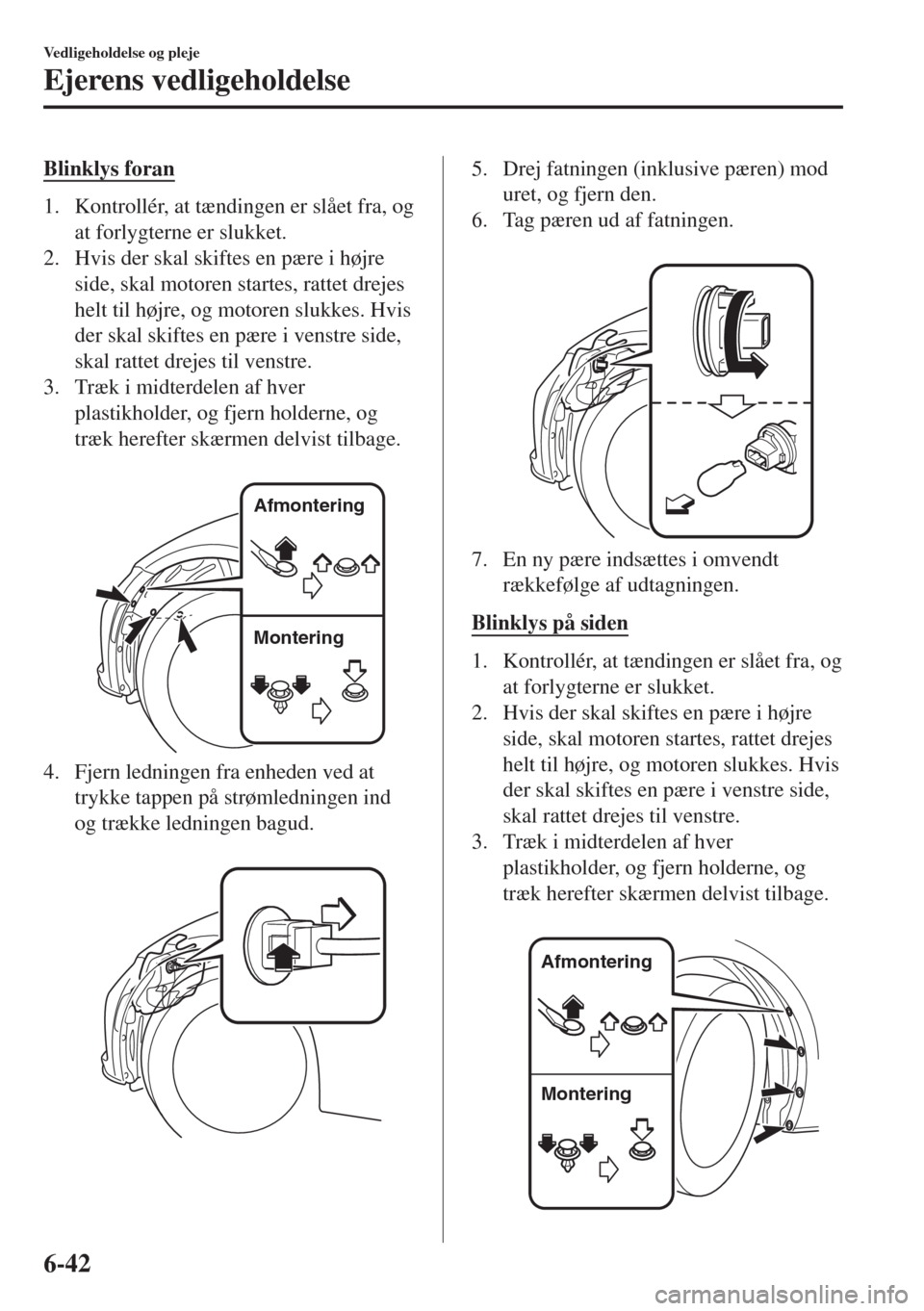

Blinklys foran
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til højre, og motoren slukkes. Hvis
der skal skiftes en pære i venstre side,
skal rattet drejes til venstre.
3. Træk i midterdelen af hver
plastikholder, og fjern holderne, og
træk herefter skærmen delvist tilbage.

Afmontering
Montering
4. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen bagud.

5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Blinklys på siden
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til højre, og motoren slukkes. Hvis
der skal skiftes en pære i venstre side,
skal rattet drejes til venstre.
3. Træk i midterdelen af hver
plastikholder, og fjern holderne, og
træk herefter skærmen delvist tilbage.

Afmontering
Montering
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-42

4. Fjern enheden ved at trykke på fligen
på enheden med din finger og trække
enheden fremad.
5. Fjern strømledningen fra enheden ved
at trække den bagud.
6. En ny pære indsættes i blinklyset i
omvendt rækkefølge af udtagningen.
Blinklys bagpå
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem samt bagagerummets
endebeklædning.
Afmontering
Montering
3. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

4. Træk i midterdelen af hver
plastikholder, og fjern holderne, og
træk herefter bagagerummets
sidebeklædning delvist tilbage.

Afmontering
Montering
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-43

5. Du skal sørge for at have et hul til
indsætning af en finger til aftagning af
den bageste kombinationslampeenhed
senere i proceduren. Det gøres ved at
klemme toppen og bunden af
pakningen sammen, som vist i figuren,
og trykke den ud af hullet i retning af
den bageste kombinationslampeenhed.
Pakning
Bageste kombinati-
onslampeenhed
Pakning Karosseri
6. Sæt beskyttelsestape på, som vist i
figuren. Gøres det ikke, vil den bageste
kombinationslampeenhed komme i
kontakt med huset og kan ridse eller
beskadige det.
Anvend altid tre lag beskyttelsestape
på det område, der er angivet i figuren.

Beskyttelsestape
Bageste kombina-
tionslampeenhed
Område, der specielt
kræver beskyttelse.
FORSIGTIG
¾Brug ikke tape med stærk
klæbestyrke. I modsat fald kan bilens
lakering skalle af.
¾Anvend altid tre lag beskyttelsestape
på det område, der er angivet i
figuren. Gøres det ikke, kan huset
blive ridset eller beskadiget, når du
trækker den bageste
kombinationslampeenhed ud.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-44

7. Fjern skruen og møtrikken.

8. Du fjerner den bageste
kombinationslampeenhed ved at sætte
en finger inde fra bagagerummet ind i
det hul, hvorfra pakningen blev udtaget
i trin 5, og mens du holder lampelinsen
(den runde del) på den bageste
kombinationslampe med hånden, skal
du trykke på den bageste
kombinationslampeenhed, indtil
krogen går fri af klemmen.

Bageste kombinationslampeenhedKrog
Installationshul til
pakning
9. Når krogen er fri, skal du trække den
bageste kombinationslampeenhed i
pilens retning og aftage den.

Installationshul til pakning Klemme
Krog
Bageste kombina-
tionslampeenhed
FORSIGTIG
Træk forsigtigt den bageste
kombinationslampeenhed ud, når du
tager den ud af karrosseriet.
Ledningsnettet kan blive beskadiget,
hvis den bageste
kombinationslampeenhed bliver
trukket ud med stor kraft.
10. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
11. Tag pæren ud af fatningen.

12. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-45

Baklys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
3. Tag pæren ud af fatningen.

4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Nummerpladelys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Fjern enheden ved at trykke på fligen
på enheden med din finger og trække
enheden nedad.

3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
4. Tag pæren ud af fatningen.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
ttUdskiftning af pærer i indvendige
lygter
Kabinelys
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.

3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
