MAZDA MODEL MX-5 RF 2017 Instrukcja Obsługi (in Polish)

Nie używaj pojazdu z uszkodzonymi elementami systemu poduszek powietrznych/
napinaczy pasów bezpieczeństwa:
Poduszki powietrzne lub napinacze pasów muszą być wymienione po każdym
zderzeniu, które spowodowało ich zadziałanie lub uszkodzenie. Pełna ocena
skuteczności zadziałania wymienionych systemów podczas kolejnego potencjalnego
wypadku może być dokonana tylko przez wyspecjalizowany serwis, zalecamy
Autoryzowaną Stację Obsługi Mazdy. Używanie pojazdu ze zużytymi podczas
zderzenia lub uszkodzonymi poduszkami powietrznymi lub napinaczami pasów
bezpieczeństwa nie zapewni koniecznej ochrony w przypadku kolejnego
potencjalnego wypadku, co może prowadzić do poważnych obrażeń ciała lub
śmierci.
Nie demontuj wewnętrznych elementów systemu poduszek powietrznych:
Wymontowywanie komponentów zawierających poduszki powietrzne lub czujniki,
jak siedzenia, deska rozdzielcza, czy kierownica, zagraża bezpieczeństwu.
Wspomniane elementy zawierają istotne części systemu poduszek powietrznych.
Może to prowadzić do przypadkowego zadziałania poduszek powietrznych,
powodującego poważne obrażenia. Omawiane części mogą być demontowane
wyłącznie przez wyspecjalizowany serwis, zalecamy Autoryzowaną Stację Obsługi
Mazdy.
Prawidłowa utylizacja układu poduszek powietrznych:
Niewłaściwa utylizacja poduszki powietrznej lub złomowanie pojazdu ze
sprawnymi poduszkami powietrznymi może grozić poważnym niebezpieczeństwem.
Nieprzestrzeganie zasad bezpieczeństwa może spowodować obrażenia ciała.
Informacji na temat bezpiecznej utylizacji poduszek powietrznych lub złomowania
pojazdu wyposażonego w system poduszek udzielają specjalistyczne serwisy.
Zalecamy kontakt z Autoryzowaną Stacją Obsługi Mazdy.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-41

UWAGA
•Podczas otwierania poduszek powietrznych będzie słyszalny głośny dźwięk napełniania
i zostanie wydzielona pewna ilość dymu. Nie powoduje on żadnych obrażeń, natomiast
materiał, z którego wykonane są poduszki powietrzne może wywołać niewielkie otarcia
skóry przy zetknięciu się z nim.
•W przypadku odsprzedaży Twojej Mazdy prosimy o przekazanie nowemu
właścicielowi informacji na temat układu poduszek powietrznych i konieczności
zapoznania się przez niego z instrukcjami.
•Pojazdy posiadające poduszkę powietrzną siedzenia pasażera posiadają naklejkę
ostrzegawczą, pokazaną na poniższej ilustracji. Tego typu naklejka ostrzegawcza jest
naklejana zgodnie z przepisami.
(Z wyjątkiem Tajwanu) (Tajwan)
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-42

Komponenty systemu poduszek powietrznych
(Z systemem wykrywania obecności i postury pasażera)

Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-43

(Bez systemu wykrywania obecności i postury pasażera)

System napełniania poduszek i poduszki powietrzne kierowcy/pasażera
Czujniki zderzenia i moduł diagnostyczny (moduł SAS)
Napinacze pasów bezpieczeństwa (strona 2-15)
Czujniki zderzenia przedniego
Czujniki zderzenia bocznego
Lampka ostrzegawcza poduszek powietrznych/napinaczy pasów bezpieczeństwa (strona
4-43)
Systemy napełniania poduszek bocznych oraz poduszki boczne
Lampka sygnalizująca wyłączenie poduszki powietrznej pasażera* (strona 2-51)
Czujnik systemu wykrywania obecności i postury pasażera* (strona 2-51)
Moduł systemu wykrywania obecności i postury pasażera*
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-44*Wybrane wersje.

Jak działają poduszki powietrzne SRS
Twoja Mazda została wyposażona w wymienione poniżej poduszki powietrzne SRS.
Poduszki powietrzne SRS zostały zaprojektowane tak, aby wraz z pasami bezpieczeństwa
zmniejszać ryzyko obrażeń osób wewnątrz samochodu w czasie wypadku.
Poduszki powietrzne SRS stanowią zabezpieczenie dodatkowe w stosunku do pasów
bezpieczeństwa. Zawsze poprawnie zapinaj pasy bezpieczeństwa.
▼Napinacze pasów bezpieczeństwa
Napinacze pasów bezpieczeństwa zostały zaprojektowane, aby zadziałać w przypadku
zderzenia czołowego lub czołowo-bocznego o wystarczająco dużej sile.
Dodatkowo, w trakcie zderzenia bocznego napinacz działa od strony, z której ma miejsce
zderzenie. Napinacze pasów działają w różny sposób w zależności od typu poduszek,
w jakie wyposażony jest samochód. Więcej szczegółowych informacji na temat działania
napinaczy pasów bezpieczeństwa, patrz rozdział „Okoliczności zadziałania poduszek
powietrznych SRS” (strona 2-48).
▼Poduszka powietrzna kierowcy
Poduszka powietrzna kierowcy jest zamontowana wewnątrz koła kierownicy.
Kiedy czujnik zderzenia przedniego wykryje uderzenie o odpowiednio dużej sile, poduszka
powietrzna kierowcy błyskawicznie się napełni pomagając zredukować obrażenia głowy
i klatki piersiowej kierowcy, jakie mógłby odnieść uderzając o koło kierownicy.
Więcej informacji szczegółowych, patrz rozdział „Okoliczności zadziałania poduszek
powietrznych SRS” (strona 2-48).
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-45

▼Poduszka powietrzna pasażera
Poduszka powietrzna pasażera jest zamontowana w desce rozdzielczej.
Mechanizm napełniania poduszki powietrznej pasażera jest taki sam, jak w przypadku
poduszki powietrznej kierowcy.
Więcej informacji szczegółowych, patrz rozdział „Okoliczności zadziałania poduszek
powietrznych SRS” (strona 2-48).
(Z systemem wykrywania obecności i postury pasażera)
Poduszkę powietrzną pasażera zaprojektowano tak, aby zadziałała wyłącznie wówczas, gdy
czujnik systemu wykrywania obecności i postury pasażera wykryje, że pasażer siedzi na
swoim siedzeniu. Więcej informacji można uzyskać w rozdziale dotyczącym systemu
wykrywania obecności i postury pasażera (strona 2-51).
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-46

▼Boczne poduszki powietrzne
Boczne poduszki powietrzne są zamontowane w bocznych częściach siedzeń.
Kiedy czujnik zderzenia wykryje boczne uderzenie o odpowiednio dużej sile, boczna
poduszka powietrzna błyskawicznie się napełni od strony, w którą nastąpiło uderzenie.
Boczna poduszka powietrzna szybko się napełnia w celu ograniczenia obrażeń głowy i klatki
piersiowej kierowcy lub pasażera, spowodowanych przez bezpośrednie uderzenie
wewnętrznych elementów, takich jak drzwi czy okno.
Więcej informacji szczegółowych, patrz rozdział „Okoliczności zadziałania poduszek
powietrznych SRS” (strona 2-48).
(Z systemem wykrywania obecności i postury pasażera)
Boczną poduszkę powietrzną pasażera zaprojektowano tak, aby zadziałała wyłącznie
wówczas, gdy czujnik systemu wykrywania obecności i postury pasażera wykryje, że
pasażer siedzi na swoim siedzeniu. Więcej informacji można uzyskać w rozdziale
dotyczącym systemu wykrywania obecności i postury pasażera (strona 2-51).

▼▼Lampka ostrzegawcza/Sygnał ostrzegawczy
O nieprawidłowym funkcjonowaniu systemu lub jego stanie informuje specjalne ostrzeżenie.
Patrz rozdział „Lampki ostrzegawcze/sygnalizacyjne” na stronie 4-43.
Patrz „Kiedy słychać sygnały ostrzegawcze” na stronie 7-52.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-47

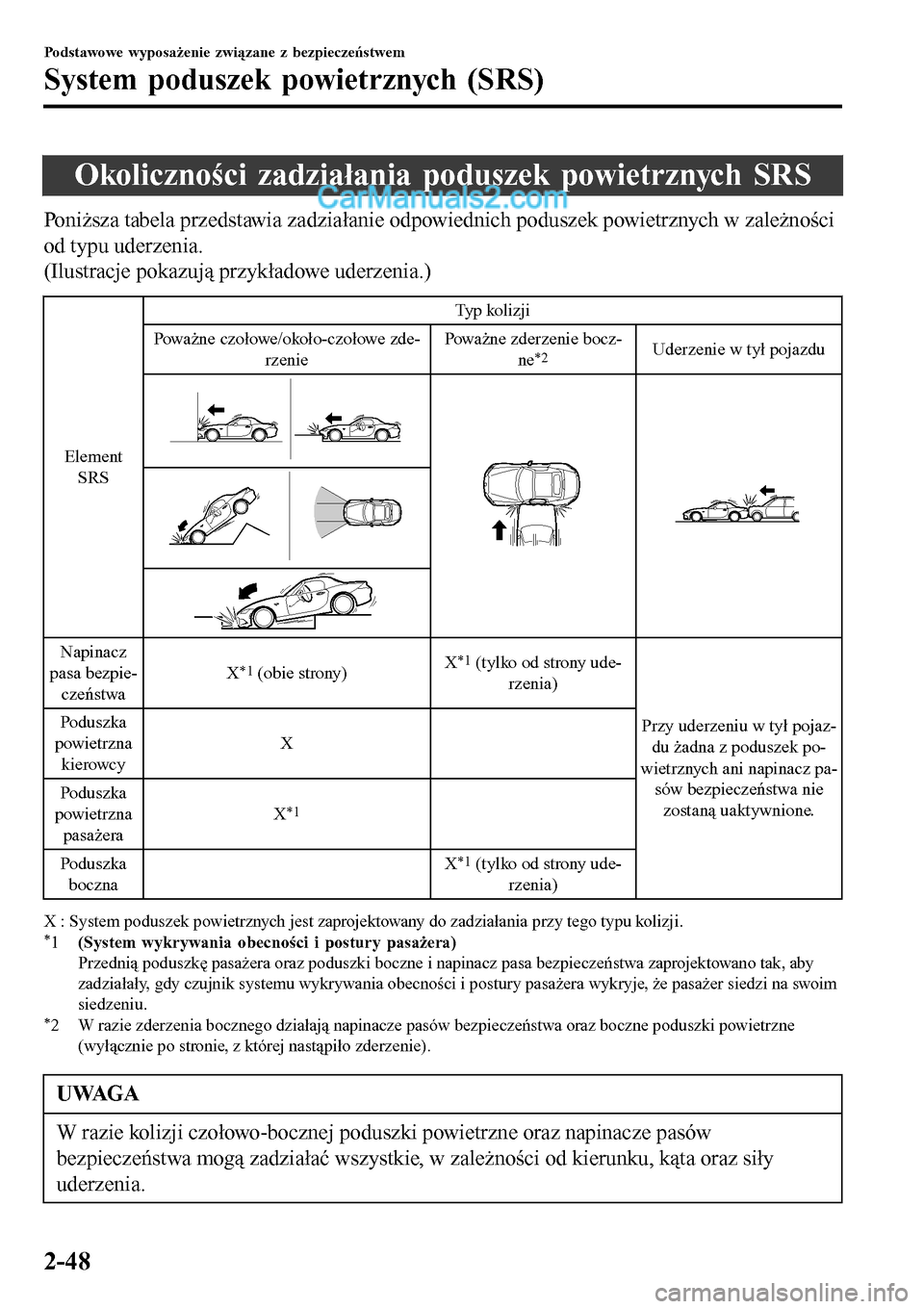

Okoliczności zadziałania poduszek powietrznych SRS
Poniższa tabela przedstawia zadziałanie odpowiednich poduszek powietrznych w zależności
od typu uderzenia.
(Ilustracje pokazują przykładowe uderzenia.)
Element
SRSTyp kolizji
Poważne czołowe/około-czołowe zde-
rzeniePoważne zderzenie bocz-
ne
*2Uderzenie w tył pojazdu
Napinacz
pasa bezpie-
czeństwaX*1 (obie strony)X*1 (tylko od strony ude-
rzenia)
Przy uderzeniu w tył pojaz-
du żadna z poduszek po-
wietrznych ani napinacz pa-
sów bezpieczeństwa nie
zostaną uaktywnione. Poduszka
powietrzna
kierowcyX
Poduszka
powietrzna
pasażeraX
*1
Poduszka
bocznaX*1 (tylko od strony ude-
rzenia)
X : System poduszek powietrznych jest zaprojektowany do zadziałania przy tego typu kolizji.*1(System wykrywania obecności i postury pasażera)
Przednią poduszkę pasażera oraz poduszki boczne i napinacz pasa bezpieczeństwa zaprojektowano tak, aby
zadziałały, gdy czujnik systemu wykrywania obecności i postury pasażera wykryje, że pasażer siedzi na swoim
siedzeniu.
*2 W razie zderzenia bocznego działają napinacze pasów bezpieczeństwa oraz boczne poduszki powietrzne
(wyłącznie po stronie, z której nastąpiło zderzenie).
UWAGA
W razie kolizji czołowo-bocznej poduszki powietrzne oraz napinacze pasów
bezpieczeństwa mogą zadziałać wszystkie, w zależności od kierunku, kąta oraz siły
uderzenia.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-48

Ograniczenia działania poduszek powietrznych
W większości poważnych uderzeń, jak te opisane w rozdziale „Okoliczności zadziałania
poduszek powietrznych SRS”, system zadziała. Niemniej jednak w niektórych przypadkach
poduszki powietrzne mogą nie zadziałać, w zależności od typu i siły uderzenia.

Ograniczenia w rozpoznawaniu uderzeń czołowych/około-czołowych:
Poniższe ilustracje przedstawiają przykładowe uderzenia czołowe/około-czołowe, które
mogą nie zostać rozpoznane przez czujniki jako wystarczające do otworzenia poduszek
powietrznych.

Czołowe uderzenie w słup lub drzewoUderzenie czołowo-boczne

Uderzenie w tył innego pojazdu lub wjechanie
pod inny pojazd
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-49

Ograniczenia w rozpoznawaniu uderzeń bocznych:
Poniższe ilustracje przedstawiają przykładowe uderzenia boczne, które mogą nie zostać
rozpoznane przez czujniki jako wystarczające do otworzenia poduszek powietrznych.

Boczne uderzenie w słup lub drzewoUderzenie boczne przez pojazd jednośladowy

Przewrócenie się samochodu
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-50
