MAZDA MODEL MX-5 RF 2017 Instruktionsbog (in Danish)

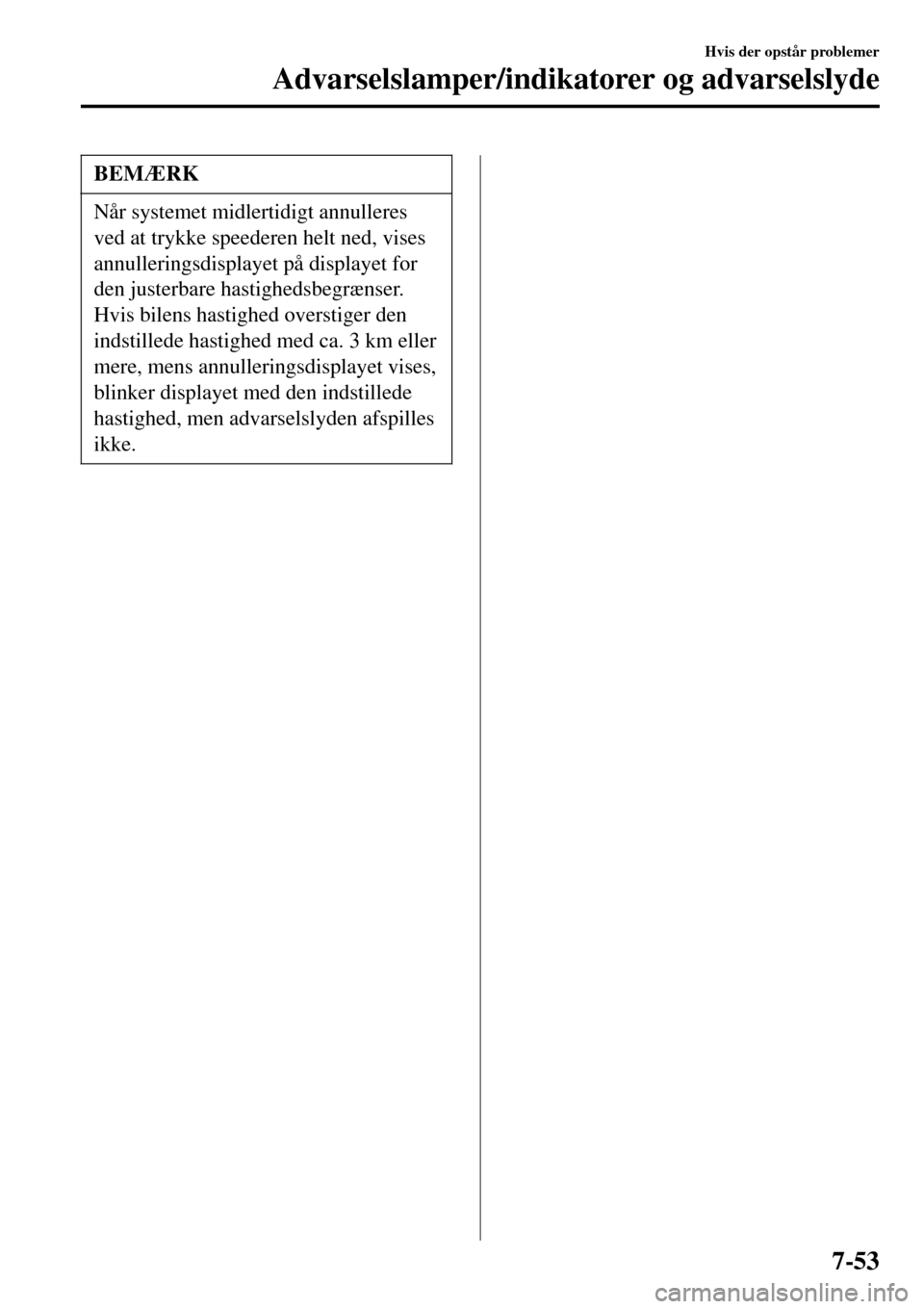

BEMÆRK
Når systemet midlertidigt annulleres
ved at trykke speederen helt ned, vises
annulleringsdisplayet på displayet for
den justerbare hastighedsbegrænser.
Hvis bilens hastighed overstiger den
indstillede hastighed med ca. 3 km eller
mere, mens annulleringsdisplayet vises,
blinker displayet med den indstillede
hastighed, men advarselslyden afspilles
ikke.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
7-53

Når bagklappen ikke kan
åbnes
Hvis batteriet er fladt, kan bagagerummet
ikke låses op og åbnes.
I så fald kan bagagerummet låses op ved at
løse problemet med det flade batteri.
Se afsnittet "Start med hjælpebatteri" på
side 7-20.
Hvis bagagerummet ikke kan låses op,
selvom problemet med det flade batteri er
blevet løst, kan der være en fejl i det
elektriske system.
Kaleche
1. Luk kalechen.
Se "Hævning af kalechen" på side
3-38.
2. Fjern vindblokeringen.

Vindblokering
3. Fjern fastgørelserne på bilens højre
side.

4. Træk afdækningen på bilens højre side
delvist tilbage.

5. Drej og løsn hætteskruerne, indstil de
kan drejes frit.

Hvis der opstår problemer
Når bagklappen ikke kan åbnes
7-54

6. Træk hætten ud, og åbn bagklappen.
Efter denne nødprocedure bør bilen
hurtigst muligt efterses af en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.

FORSIGTIG
Træk ikke skruen ud, når du tager
hætten af. Hvis du gør det, kan skruerne
falde af og gå tabt.
Model med eldrevet fastback
FORSIGTIG
Berør ikke koblingsdelene og
tandhjulene. Hvis skarpe kanter og
tandhjul berøres, kan det forårsage
personskade.
Taget betjenes elektrisk
1. Fjern antennen, hvis en sådan er
monteret.
Se afsnittet "Antenne" på side 5-14.
2. Start motoren.
3. Fortsæt med at trykke kontakten til den
eldrevne fastback i åbningsretningen,
indtil det bageste tag er helt åbent.
Se afsnittet "Åbning af taget" på side
3-45.
Indikation på multiin-
formationsdisplay
BEMÆRK
Stop betjeningen af kontakten, før det
forreste tag åbnes. Hvis der trykkes
kontinuerligt på kontakten, åbnes det
forreste tag, og følgende procedurer
kan ikke udføres.
4. Slå tændingen fra.
5. Fjern fastgørelserne på bilens højre
side.

Hvis der opstår problemer
Når bagklappen ikke kan åbnes
7-55

6. Skub stopgummiet gennem
afdækningen på bilens højre side, mens
du løfter afdækningen en smule op.

Dæksel
Stopgummi
7. Løft afdækningen op fra en position
uden for bilen.

8. Sæt hånden ind under den løftede
afdækning, og løsn hætteskruerne,
indtil de kan drejes frit.

BEMÆRK
På dette tidspunkt må du ikke trække
skruen ud. Hvis hætten trækkes ud, vil
bagklapslåsen blive udløst, men det
bageste tag vil ikke kunne betjenes
elektrisk.
9. Start motoren.
10. Fortsæt med at trykke kontakten til den
eldrevne fastback i lukningsretningen,
indtil taget er helt lukket.
Se afsnittet "Lukning af taget" på side
3-46.

Indikation på
multiinformations-
display
11. Slå tændingen fra.
12. Fjern vindblokeringen.

Vindblokering
Hvis der opstår problemer
Når bagklappen ikke kan åbnes
7-56

13. Rul afdækningen delvist tilbage i højre
side fra midten af bilen.

14. Træk hætten ud, og frigør
bagklapslåsen.
Efter denne nødprocedure bør bilen
hurtigst muligt efterses af en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
FORSIGTIG
Træk ikke skruen ud, når du tager
hætten af. Hvis du gør det, kan skruerne
falde af og gå tabt.
Taget kan ikke betjenes elektrisk.
1. Fjern antennen, hvis en sådan er
monteret.
Se afsnittet "Antenne" på side 5-14.
2. Løft det bageste tag op med hånden.
Se afsnittet "Hvis taget ikke kan
lukkes" på side 7-59.
3. Fjern fastgørelserne på bilens højre
side.

4. Skub stopgummiet gennem
afdækningen på bilens højre side, mens
du løfter afdækningen en smule op.

Dæksel
Stopgummi
Hvis der opstår problemer
Når bagklappen ikke kan åbnes
7-57

5. Løft afdækningen op fra en position
uden for bilen.

6. Sæt hånden ind under den løftede
afdækning, og løsn hætteskruerne,
indtil de kan drejes frit.

7. Træk hætten ud, og frigør
bagklapslåsen.

FORSIGTIG
På dette tidspunkt må du ikke åbne
bagklappen. Hvis bagklappen åbnes,
før det bageste tag er helt lukket, kan
bagklappen komme i kontakt med det
bageste tag og forårsage beskadigelse
og blive ridset.
8. Luk det bageste tag med hånden.
Se afsnittet "Hvis taget ikke kan
lukkes" på side 7-59.
9. Åbn bagklappen.
Efter denne nødprocedure bør bilen
hurtigst muligt efterses af en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
Hvis der opstår problemer
Når bagklappen ikke kan åbnes
7-58

Hvis taget ikke kan lukkes
Hvis taget ikke kan lukkes elektrisk ved at trykke på kontakten for den eldrevne fastback,
skal du først kontrollere tagets driftsbetingelser.
Se afsnittet "Betjeningsbetingelser" på side 3-45.
Hvis taget ikke kan lukkes, selvom alle driftsbetingelser er opfyldt, skal du få den efterset
hos en autoriseret Mazda-forhandler.
Hvis det ikke er muligt at få taget efterset hos et autoriseret Mazda-værksted, kan taget
lukkes manuelt som en nødforanstaltning.
Proceduren for manuel lukning af taget er som følger:
1.Åbning af det bageste tag
Frigør det bageste tags låse, og åbn det.
2.Lukning af det forreste tag
Løft taget op, og luk det.
3.Lukning af det bageste tag
Bind snorene til det bageste tags koblinger, og luk det bageste tag.
Forreste tagBageste tag
Kobling til
bageste tag
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-59

FORSIGTIG
•Kør ikke bilen med delvist åbent tag. Betjeningen af bilen kan blive påvirket af vind,
hvilket kunne føre til en ulykke.
•Udfør ikke proceduren i stærk vind, da det kunne forårsage en uventet ulykke.
•Udførelse af proceduren kræver to voksne, og specielt når det forreste tag løftes op.
Forsøg det ikke alene, da det kan medføre personskade eller beskadigelse af bilen.
•Nogle trin i proceduren kræver, at der bruges flere værktøjer samtidigt og fordrer en vis
teknisk ekspertise. Desuden kan det at holde din krop strukket hen over bilen føre til
muskelforstærkninger, og Mazda anbefaler derfor, at du får efterset taget hos et
autoriseret Mazda-værksted.
BEMÆRK
•Denne procedure er til manuel lukning af taget som en nødforanstaltning. Efter manuel
lukning af taget er elektrisk betjening ikke mulig, før systemet er blevet gendannet hos
et autoriseret Mazda-værksted.
•Brug af en lommelygte vil gøre proceduren lettere.
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-60

▼Manuel lukning
Før manuel lukning
ADVARSEL
Kontrollér, at tændingen er slået FRA,
før du betjener taget manuelt:
Manuel lukning af taget, mens
tændingen ikke er slået FRA, er farlig,
fordi motoren pludselig kunne blive
tændt og forårsage personskade som
følge af, at hænder eller fingre
kommer i klemme i mekanismen.
1. Parkér på en hård, jævn overflade væk
fra trafikken, og aktivér
parkeringsbremsen.
2. En bil med automatgear sættes i
position P (parkering), og en bil med
manuelt gear i position N (frigear).
3. Slå tændingen fra, mens du trykker
bremsepedalen ned.
4. Tænd havariblinket, hvis det er
nødvendigt.
Forberedelse af værktøj
Tag de fem værktøjer, der er opbevaret i
sædesideboksen, ud.
Se afsnittet "Sædesideboks" på side 5-119.
LedningTandhjul
(værktøjssæt)Snor
L-formet
sekskantnøgle
(lille)L-formet
sekskantnøgle
(stor)
Åbning af det bageste tag
FORSIGTIG
•Ved drejning af bolten skal du dække
den forreste del af taget med en klud.
Det forreste tag kan blive beskadiget,
hvis den L-formede sekskantnøgle
kommer i kontakt med den.
•Fordi pladsen er smal, når det
forreste tag er i opbevaringsposition,
skal du passe på, at den L-formede
sekskantnøgle ikke kommer i kontakt
med taget, når du drejer bolten.
BEMÆRK
Proceduren forenkles, hvis du flytter
sæderne så langt frem som muligt og
nedfælder ryglænene.
Se afsnittet "Betjening af sæde" på side
2-5.
1. Fjern antennen, hvis en sådan er
monteret.
Se afsnittet "Antenne" på side 5-14.
2. Indsæt den korte ende af den
L-formede sekskantnøgle (stor) ind i
motorbeslagsbolten.
Bolt
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-61

BEMÆRK
Hvis det er svært at se bolten, skal du
fjerne vindblokeringen og identificere
bolten fra midten af bilen.
Vindblokering
3. Drej den L-formede sekskantnøgle
(stor) mod uret for at løsne bolten en
smule.
4. Fjern midlertidigt den L-formede
sekskantnøgle (stor) fra bolten, og
indsæt så nøglens lange ende i bolten.
BEMÆRK
Spidsen af den lange ende af den
L-formede sekskantnøgle kan bruges i
en vinkel. Når nøglen bevæges let
opad, øges spillerummet mellem det
bageste tag og det opbevarede forreste
tag og forenkler proceduren.
5. Drej den L-formede sekskantnøgle
(stor) mod uret 13 gange eller mere,
mens du trykker nøglen mod bolten.
BEMÆRK
•Bolten kan ikke fjernes helt.
•Hvis det er svært at dreje bolten, skal
du gentage trin 3 nogle gange.
6. Hægt wiren i koblingsstiften, der er
vist i figuren.
7. Mens én person skubber det bageste
tag ned, skal en anden person trække i
wiren, indtil der høres en låselyd, og
det bageste tag låses op.
Lås
Koblingsstift
Ledning
Lås op
8. Udfør samme procedure på den anden
side.
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-62
