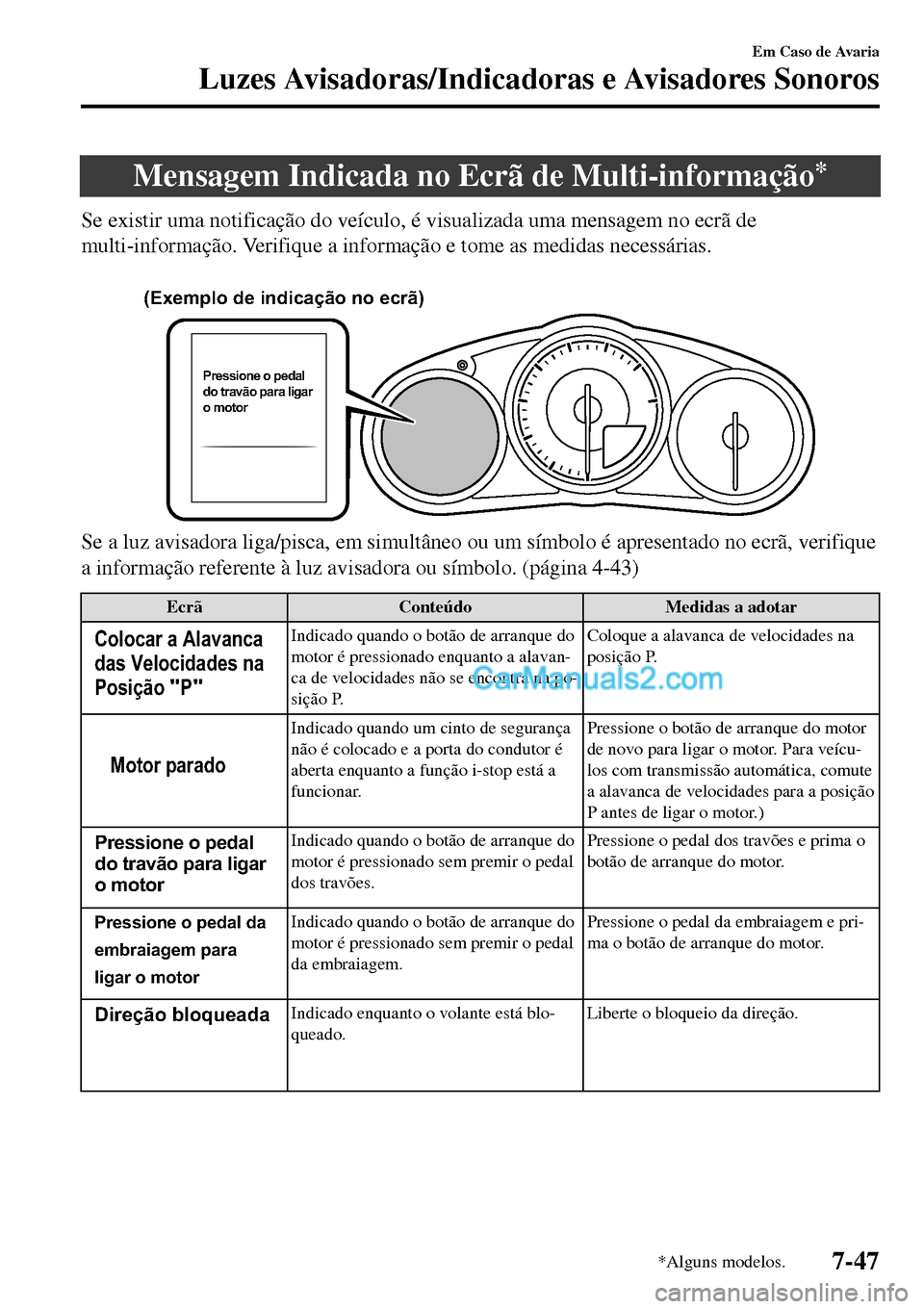

Mensagem Indicada no Ecrã de Multi-informação*
Se existir uma notificação do veículo, é visualizada uma mensagem no ecrã de
multi-informação. Verifique a informação e tome as medidas necessárias.
(Exemplo de indicação no ecrã)
Pressione o pedal
do travão para ligar
o motor
Se a luz avisadora liga/pisca, em simultâneo ou um símbolo é apresentado no ecrã, verifique
a informação referente à luz avisadora ou símbolo. (página 4-43)
Ecrã Conteúdo Medidas a adotar
Colocar a Alavanca
das Velocidades na
Posição ʺPʺIndicado quando o botão de arranque do
motor é pressionado enquanto a alavan-
ca de velocidades não se encontra na po-
sição P.Coloque a alavanca de velocidades na
posição P.
Motor parado
Indicado quando um cinto de segurança
não é colocado e a porta do condutor é
aberta enquanto a função i-stop está a
funcionar.Pressione o botão de arranque do motor
de novo para ligar o motor. Para veícu-
los com transmissão automática, comute
a alavanca de velocidades para a posição
P antes de ligar o motor.)
Pressione o pedal
do travão para ligar
o motorIndicado quando o botão de arranque do
motor é pressionado sem premir o pedal
dos travões.Pressione o pedal dos travões e prima o
botão de arranque do motor.
Pressione o pedal da
embraiagem para
ligar o motorIndicado quando o botão de arranque do
motor é pressionado sem premir o pedal
da embraiagem.Pressione o pedal da embraiagem e pri-
ma o botão de arranque do motor.
Direção bloqueadaIndicado enquanto o volante está blo-
queado.Liberte o bloqueio da direção.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-47
Page 542 of 615

Mensagem Indicada no Ecrã*
Se uma mensagem é visualizada no ecrã central (áudio Tipo B/Tipo C), tome as medidas
necessárias, com calma, conforme a mensagem visualizada.
Avaria no Sistema de Carga Pare
imediatamente o veículo num
local seguro
OK
Gestão de Avisos(Exemplo de indicação no ecrã)
▼▼Pare Imediatamente o Veículo num Local Seguro
Se as seguintes mensagens forem visualizadas no ecrã central (áudio Tipo B/Tipo C), um
sistema do veículo poderá estar avariado. Pare imediatamente o veículo num local seguro e
contacte um Reparador Autorizado Mazda.
Ecrã Condição Indicada
OK
Gestão de Avisos
Temperatura Elevada do Líquido de
Arrefecimento Pare imediatamente o
veículo num local seguroIndica se a temperatura do líquido de arrefecimento do motor au-
mentou excessivamente.
Gestão de Avisos
Avaria no Sistema de Carga Pare
imediatamente o veículo num
local seguro
OKIndica se o sistema de carga tem uma avaria.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-48*Alguns modelos.
Page 543 of 615

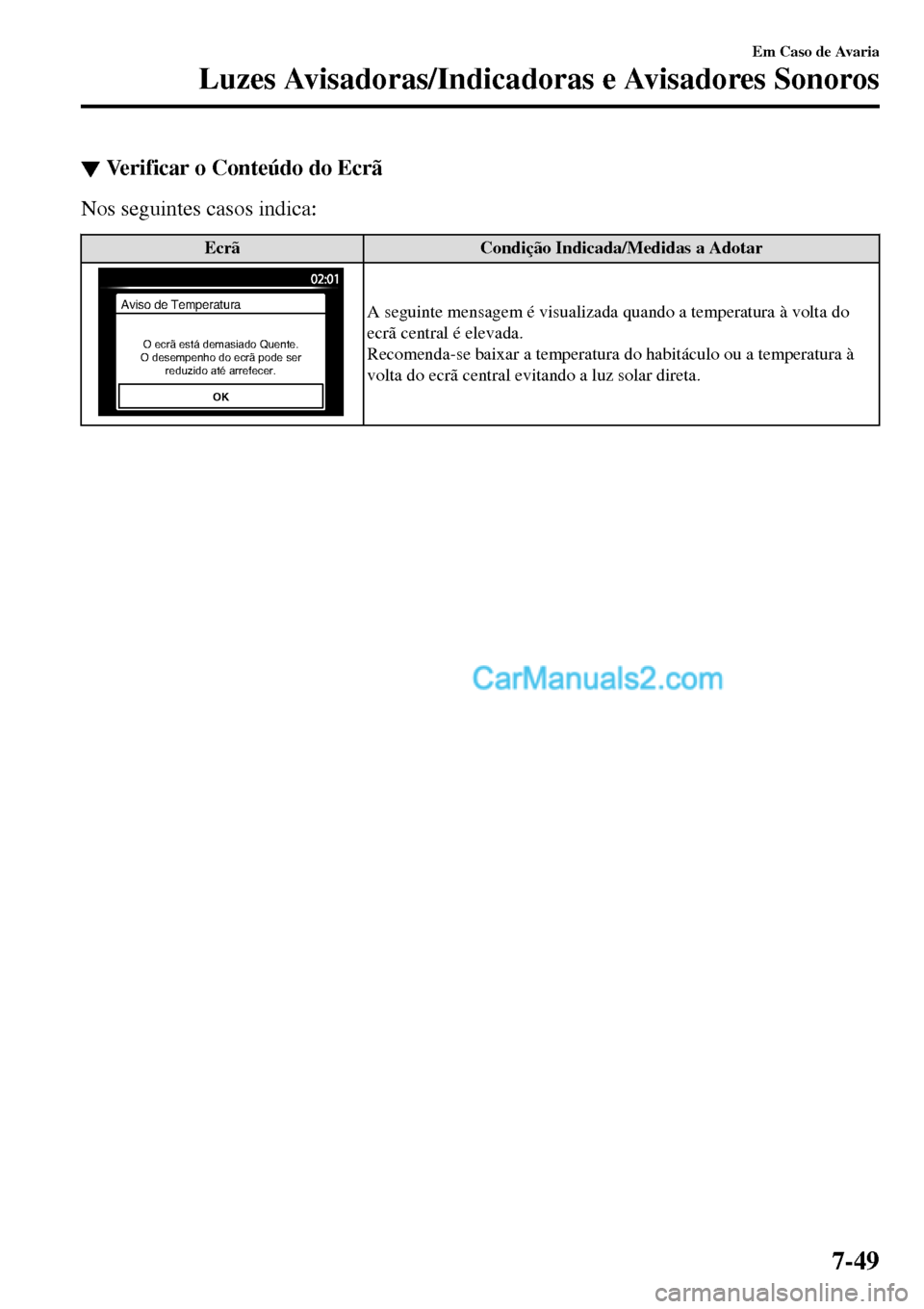

▼Verificar o Conteúdo do Ecrã
Nos seguintes casos indica:
Ecrã Condição Indicada/Medidas a Adotar
OK
O ecrã está demasiado Quente.
O desempenho do ecrã pode ser
reduzido até arrefecer.
Aviso de TemperaturaA seguinte mensagem é visualizada quando a temperatura à volta do
ecrã central é elevada.
Recomenda-se baixar a temperatura do habitáculo ou a temperatura à
volta do ecrã central evitando a luz solar direta.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-49
Page 544 of 615

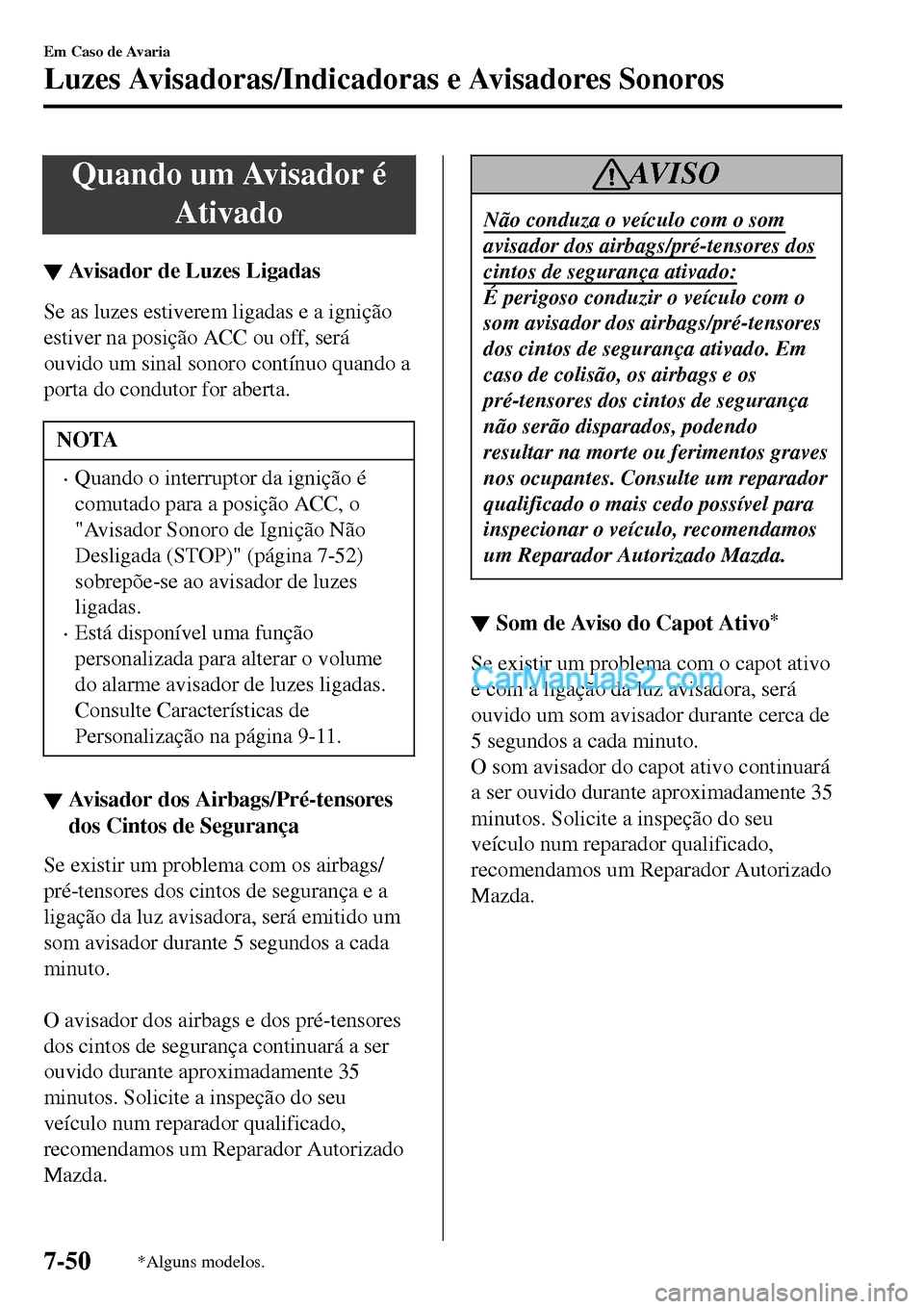

Quando um Avisador é
Ativado
▼Avisador de Luzes Ligadas
Se as luzes estiverem ligadas e a ignição
estiver na posição ACC ou off, será
ouvido um sinal sonoro contínuo quando a
porta do condutor for aberta.
NOTA
•Quando o interruptor da ignição é
comutado para a posição ACC, o
"Avisador Sonoro de Ignição Não
Desligada (STOP)" (página 7-52)
sobrepõe-se ao avisador de luzes
ligadas.
•Está disponível uma função
personalizada para alterar o volume
do alarme avisador de luzes ligadas.
Consulte Características de
Personalização na página 9-11.
▼Avisador dos Airbags/Pré-tensores
dos Cintos de Segurança
Se existir um problema com os airbags/
pré-tensores dos cintos de segurança e a
ligação da luz avisadora, será emitido um
som avisador durante 5 segundos a cada
minuto.
O avisador dos airbags e dos pré-tensores
dos cintos de segurança continuará a ser
ouvido durante aproximadamente 35
minutos. Solicite a inspeção do seu
veículo num reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
AV I S O
Não conduza o veículo com o som
avisador dos airbags/pré-tensores dos
cintos de segurança ativado:
É perigoso conduzir o veículo com o
som avisador dos airbags/pré-tensores
dos cintos de segurança ativado. Em
caso de colisão, os airbags e os
pré-tensores dos cintos de segurança
não serão disparados, podendo
resultar na morte ou ferimentos graves
nos ocupantes. Consulte um reparador
qualificado o mais cedo possível para
inspecionar o veículo, recomendamos
um Reparador Autorizado Mazda.
▼Som de Aviso do Capot Ativo*
Se existir um problema com o capot ativo
e com a ligação da luz avisadora, será
ouvido um som avisador durante cerca de
5 segundos a cada minuto.
O som avisador do capot ativo continuará
a ser ouvido durante aproximadamente 35
minutos. Solicite a inspeção do seu
veículo num reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-50*Alguns modelos.
Page 545 of 615

AV I S O
Não conduza o veículo com o som
avisador do capot ativo ligado:
É perigoso conduzir o veículo com o
som avisador do capot ativo ligado,
pois o mecanismo do capot ativo pode
não ativar normalmente e não
funcionar como pretendido no caso de
o veículo entrar em contacto com um
peão. Consulte um reparador
qualificado o mais cedo possível para
inspecionar o veículo, recomendamos
um Reparador Autorizado Mazda.
▼Sinal Sonoro dos Cintos de
Segurança
Se o veículo exceder a velocidade de 20
km/h com os cintos de segurança do
condutor e do passageiro dianteiro não
colocados, o sinal sonoro será emitido
continuamente. Se o cinto de segurança
permanecer não colocado, o sinal sonoro
será interrompido uma vez e de seguida
continuará a ser emitido durante 90
segundos. O sinal sonoro será
interrompido após a colocação do cinto de
segurança do condutor ou do passageiro
dianteiro.
NOTA
•A colocação de objetos pesados no
banco do passageiro dianteiro poderá
acionar a operação da função de
aviso do cinto de segurança do
passageiro dianteiro, consoante o
peso do objeto.
•Para permitir o funcionamento
correto do sensor de peso do banco
do passageiro dianteiro, não coloque
uma almofada adicional no banco do
passageiro dianteiro. O sensor poderá
não funcionar corretamente devido à
possibilidade de interferência no
sensor causada pela almofada
adicional no banco.
•Quando uma criança de pequena
estatura se senta no banco do
passageiro dianteiro, é possível que o
sinal sonoro não opere.
▼Avisador Sonoro do Teto Rígido
Retrátil
*
Quando o interruptor de controlo do teto
rígido retrátil é operado, o aviso sonoro é
ativado quando a operação do teto rígido
retrátil é iniciada e quando é terminada.
Se existir alguma avaria com o sistema do
teto rígido retrátil, o avisador sonoro é
ativado continuamente durante a operação
do interruptor de controlo. Se o avisador
sonoro for ativado continuamente durante
a operação do interruptor de controlo, por
favor dirija-se a um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-51
Page 546 of 615

▼Avisador Sonoro de Ignição Não
Desligada (STOP)
Modelos Europeus
Se a porta do condutor for aberta com a
ignição na posição ACC, será emitido um
som de aviso 6 vezes no habitáculo para
avisar o condutor de que a ignição não foi
desligada (STOP). Neste caso, o sistema
de entrada sem chave não funcionará, o
veículo não poderá ser trancado e a bateria
ficará descarregada.
Exceto modelos Europeus
Se a porta do condutor for aberta com a
ignição na posição ACC, será emitido
continuamente um som de aviso no
habitáculo para avisar o condutor de que a
ignição não foi desligada (STOP). Neste
caso, o sistema de entrada sem chave não
funcionará, o veículo não poderá ser
trancado e a bateria ficará descarregada.
▼Som de Aviso de Chave Retirada do
Ve í c u l o
Veículos com a função de chave
avançada
Se a chave for retirada do veículo
enquanto a ignição não for desligada e
todas as portas estiverem fechadas, o som
beep que é emitido no exterior do veículo
será ouvido 6 vezes, o som beep que é
emitido no interior do veículo será ouvido
6 vezes e a luz avisadora KEY (vermelha)
no painel de instrumentos pisca
continuamente para avisar o condutor de
que a ignição não foi desligada.
Veículos sem a função de chave
avançada
Se a chave for retirada do veículo
enquanto a ignição não for desligada e
todas as portas estiverem fechadas, será
ouvido um som beep no habitáculo 6
vezes e a luz avisadora KEY (vermelha)
no painel de instrumentos liga
continuamente para avisar o condutor de
que a ignição não foi desligada.
NOTA
Como a chave utiliza ondas de rádio de
baixa intensidade, o Sinal de Aviso de
Chave Retirada do Veículo pode ser
ativado se a chave for transportada
juntamente com um objeto de metal ou
se for colocada numa zona de fraca
receção de sinal.
▼Som de Aviso de Interruptor de
Pedido Inoperacional (Com função
chave avançada)
Se o interruptor de pedido for pressionado
com a porta aberta ou a ignição não for
desligada enquanto a chave é transportada,
será ouvido um som de aviso no exterior
durante 2 segundos, para avisar o condutor
de que a porta ou a tampa do
compartimento de bagagens não pode ser
trancada.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-52
Page 547 of 615

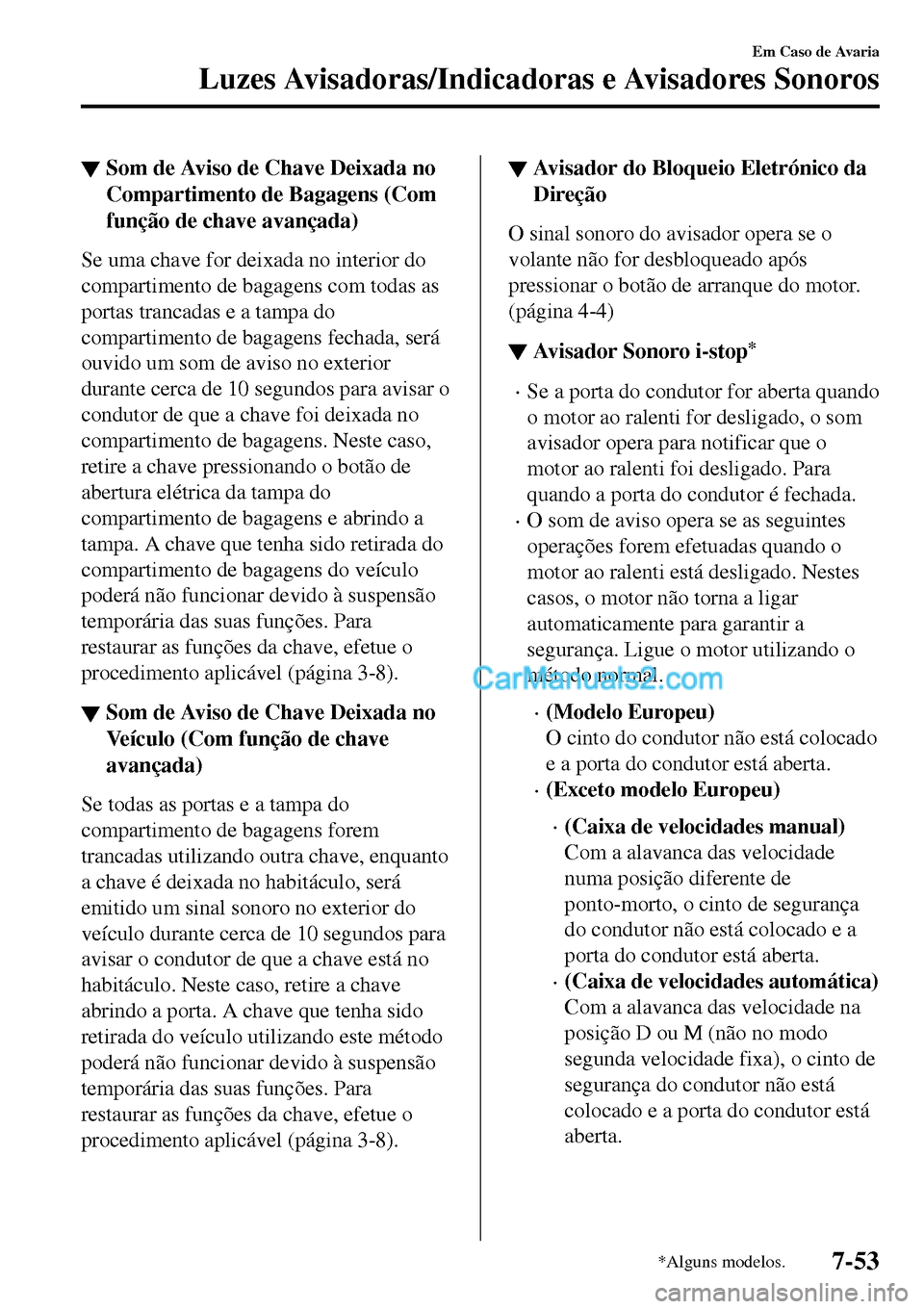

▼Som de Aviso de Chave Deixada no
Compartimento de Bagagens (Com
função de chave avançada)
Se uma chave for deixada no interior do
compartimento de bagagens com todas as
portas trancadas e a tampa do
compartimento de bagagens fechada, será
ouvido um som de aviso no exterior
durante cerca de 10 segundos para avisar o
condutor de que a chave foi deixada no
compartimento de bagagens. Neste caso,
retire a chave pressionando o botão de
abertura elétrica da tampa do
compartimento de bagagens e abrindo a
tampa. A chave que tenha sido retirada do
compartimento de bagagens do veículo
poderá não funcionar devido à suspensão
temporária das suas funções. Para
restaurar as funções da chave, efetue o
procedimento aplicável (página 3-8).
▼Som de Aviso de Chave Deixada no
Veículo (Com função de chave
avançada)
Se todas as portas e a tampa do
compartimento de bagagens forem
trancadas utilizando outra chave, enquanto
a chave é deixada no habitáculo, será
emitido um sinal sonoro no exterior do
veículo durante cerca de 10 segundos para
avisar o condutor de que a chave está no
habitáculo. Neste caso, retire a chave
abrindo a porta. A chave que tenha sido
retirada do veículo utilizando este método
poderá não funcionar devido à suspensão
temporária das suas funções. Para
restaurar as funções da chave, efetue o
procedimento aplicável (página 3-8).
▼Avisador do Bloqueio Eletrónico da
Direção
O sinal sonoro do avisador opera se o
volante não for desbloqueado após
pressionar o botão de arranque do motor.
(página 4-4)
▼Avisador Sonoro i-stop*
•Se a porta do condutor for aberta quando
o motor ao ralenti for desligado, o som
avisador opera para notificar que o
motor ao ralenti foi desligado. Para
quando a porta do condutor é fechada.
•O som de aviso opera se as seguintes
operações forem efetuadas quando o
motor ao ralenti está desligado. Nestes
casos, o motor não torna a ligar
automaticamente para garantir a
segurança. Ligue o motor utilizando o
método normal.
•(Modelo Europeu)
O cinto do condutor não está colocado
e a porta do condutor está aberta.
•(Exceto modelo Europeu)
•(Caixa de velocidades manual)
Com a alavanca das velocidade
numa posição diferente de
ponto-morto, o cinto de segurança
do condutor não está colocado e a
porta do condutor está aberta.
•(Caixa de velocidades automática)
Com a alavanca das velocidade na
posição D ou M (não no modo
segunda velocidade fixa), o cinto de
segurança do condutor não está
colocado e a porta do condutor está
aberta.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-53
Page 548 of 615

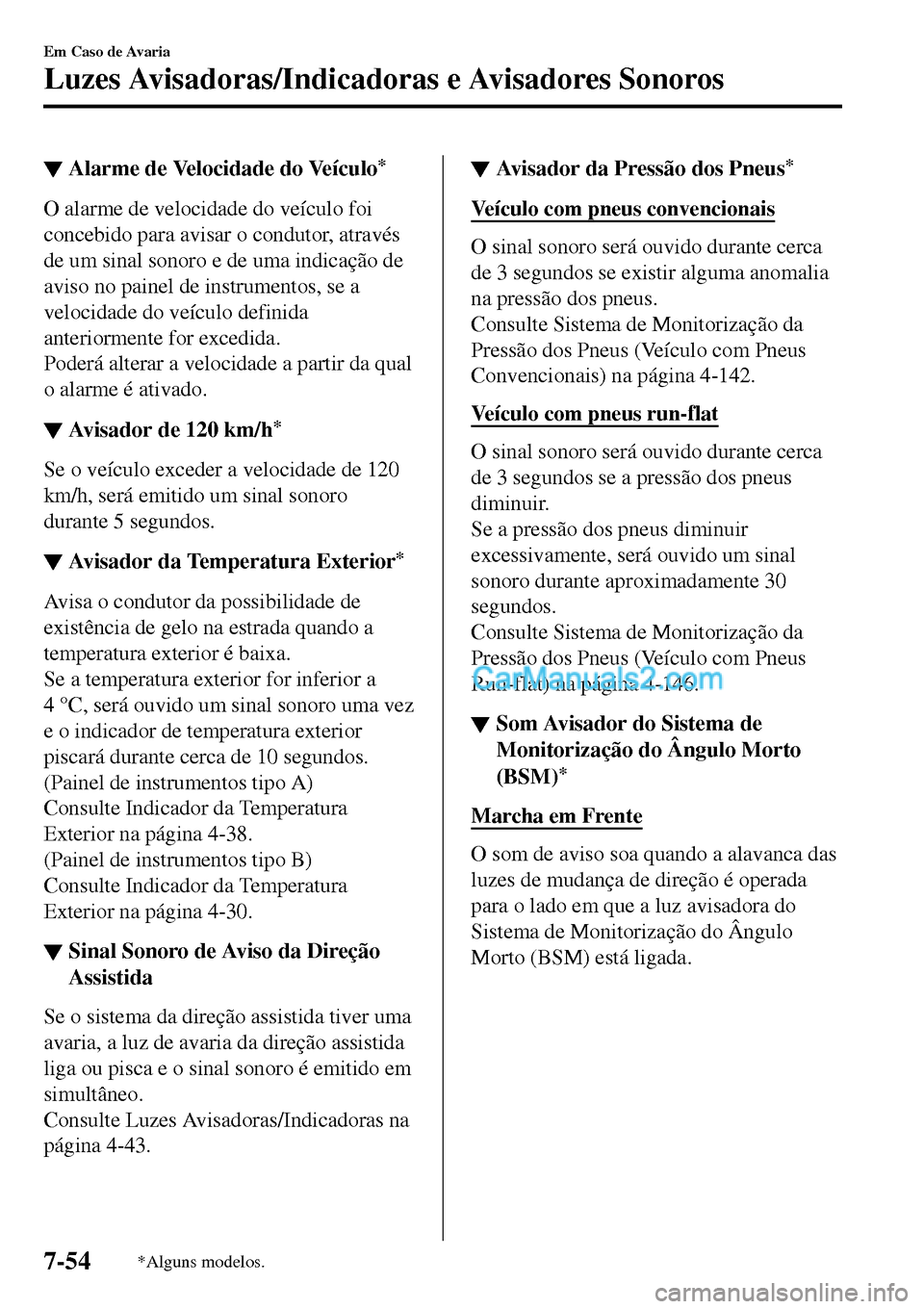

▼Alarme de Velocidade do Veículo*
O alarme de velocidade do veículo foi
concebido para avisar o condutor, através
de um sinal sonoro e de uma indicação de
aviso no painel de instrumentos, se a
velocidade do veículo definida
anteriormente for excedida.
Poderá alterar a velocidade a partir da qual
o alarme é ativado.
▼Avisador de 120 km/h*
Se o veículo exceder a velocidade de 120
km/h, será emitido um sinal sonoro
durante 5 segundos.
▼Avisador da Temperatura Exterior*
Avisa o condutor da possibilidade de
existência de gelo na estrada quando a
temperatura exterior é baixa.
Se a temperatura exterior for inferior a
4 °C, será ouvido um sinal sonoro uma vez
e o indicador de temperatura exterior
piscará durante cerca de 10 segundos.
(Painel de instrumentos tipo A)
Consulte Indicador da Temperatura
Exterior na página 4-38.
(Painel de instrumentos tipo B)
Consulte Indicador da Temperatura
Exterior na página 4-30.
▼Sinal Sonoro de Aviso da Direção
Assistida
Se o sistema da direção assistida tiver uma
avaria, a luz de avaria da direção assistida
liga ou pisca e o sinal sonoro é emitido em
simultâneo.
Consulte Luzes Avisadoras/Indicadoras na
página 4-43.
▼Avisador da Pressão dos Pneus*
Veículo com pneus convencionais
O sinal sonoro será ouvido durante cerca
de 3 segundos se existir alguma anomalia
na pressão dos pneus.
Consulte Sistema de Monitorização da
Pressão dos Pneus (Veículo com Pneus
Convencionais) na página 4-142.
Veículo com pneus run-flat
O sinal sonoro será ouvido durante cerca
de 3 segundos se a pressão dos pneus
diminuir.
Se a pressão dos pneus diminuir
excessivamente, será ouvido um sinal
sonoro durante aproximadamente 30
segundos.
Consulte Sistema de Monitorização da
Pressão dos Pneus (Veículo com Pneus
Run-flat) na página 4-146.
▼Som Avisador do Sistema de
Monitorização do Ângulo Morto
(BSM)
*
Marcha em Frente
O som de aviso soa quando a alavanca das
luzes de mudança de direção é operada
para o lado em que a luz avisadora do
Sistema de Monitorização do Ângulo
Morto (BSM) está ligada.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-54*Alguns modelos.
Page 549 of 615

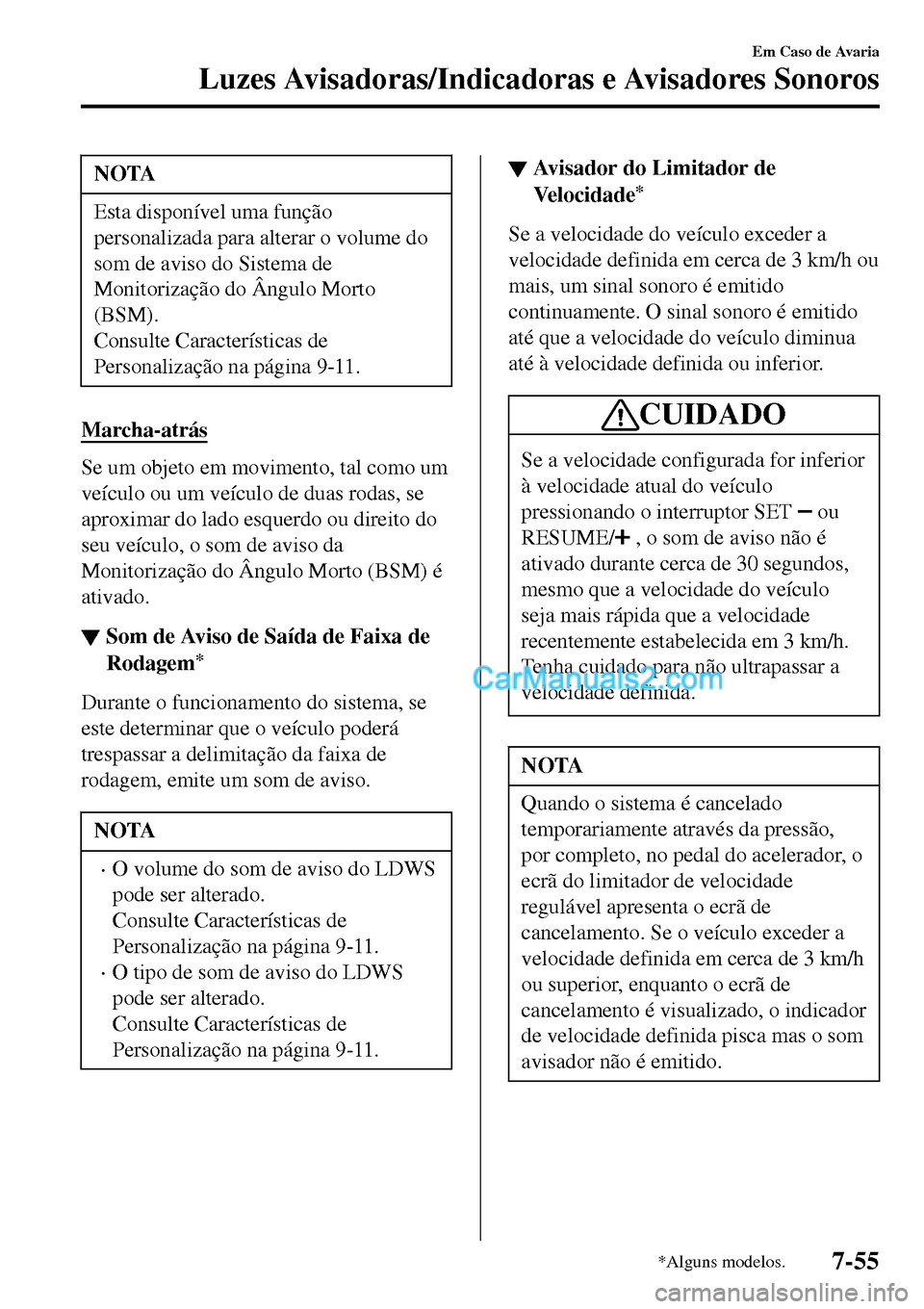

NOTA
Esta disponível uma função
personalizada para alterar o volume do
som de aviso do Sistema de
Monitorização do Ângulo Morto
(BSM).
Consulte Características de
Personalização na página 9-11.
Marcha-atrás
Se um objeto em movimento, tal como um
veículo ou um veículo de duas rodas, se
aproximar do lado esquerdo ou direito do
seu veículo, o som de aviso da
Monitorização do Ângulo Morto (BSM) é
ativado.
▼Som de Aviso de Saída de Faixa de
Rodagem
*
Durante o funcionamento do sistema, se
este determinar que o veículo poderá
trespassar a delimitação da faixa de
rodagem, emite um som de aviso.
NOTA
•O volume do som de aviso do LDWS
pode ser alterado.
Consulte Características de
Personalização na página 9-11.
•O tipo de som de aviso do LDWS
pode ser alterado.
Consulte Características de
Personalização na página 9-11.
▼Avisador do Limitador de
Velocidade
*
Se a velocidade do veículo exceder a
velocidade definida em cerca de 3 km/h ou
mais, um sinal sonoro é emitido
continuamente. O sinal sonoro é emitido
até que a velocidade do veículo diminua
até à velocidade definida ou inferior.
CUIDADO
Se a velocidade configurada for inferior
à velocidade atual do veículo
pressionando o interruptor SET
ou
RESUME/
, o som de aviso não é
ativado durante cerca de 30 segundos,
mesmo que a velocidade do veículo
seja mais rápida que a velocidade
recentemente estabelecida em 3 km/h.
Tenha cuidado para não ultrapassar a
velocidade definida.
NOTA
Quando o sistema é cancelado
temporariamente através da pressão,
por completo, no pedal do acelerador, o
ecrã do limitador de velocidade
regulável apresenta o ecrã de
cancelamento. Se o veículo exceder a
velocidade definida em cerca de 3 km/h
ou superior, enquanto o ecrã de
cancelamento é visualizado, o indicador
de velocidade definida pisca mas o som
avisador não é emitido.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-55
Page 550 of 615

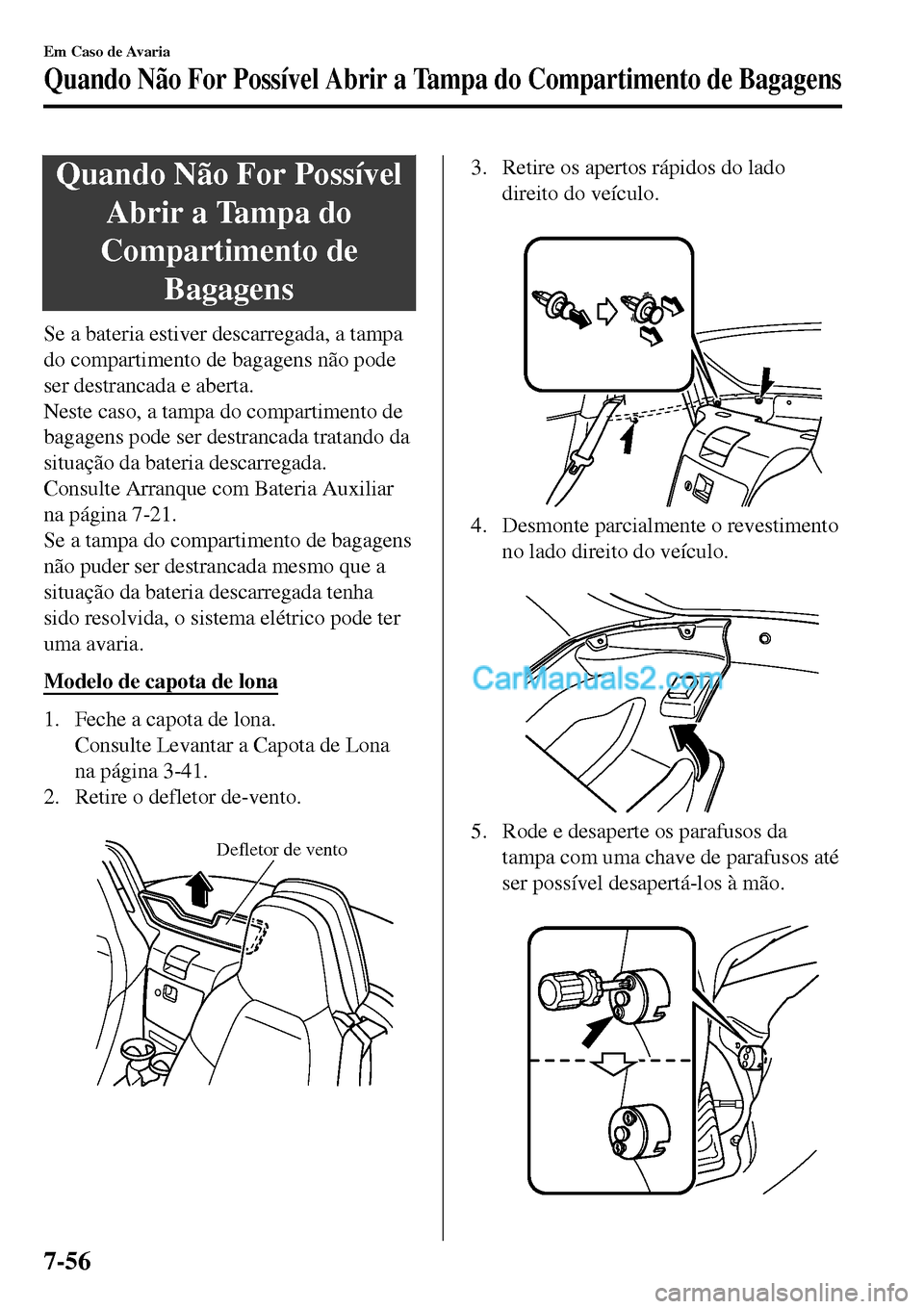

Quando Não For Possível
Abrir a Tampa do
Compartimento de
Bagagens
Se a bateria estiver descarregada, a tampa
do compartimento de bagagens não pode
ser destrancada e aberta.
Neste caso, a tampa do compartimento de
bagagens pode ser destrancada tratando da
situação da bateria descarregada.
Consulte Arranque com Bateria Auxiliar
na página 7-21.
Se a tampa do compartimento de bagagens
não puder ser destrancada mesmo que a
situação da bateria descarregada tenha
sido resolvida, o sistema elétrico pode ter
uma avaria.
Modelo de capota de lona
1. Feche a capota de lona.
Consulte Levantar a Capota de Lona
na página 3-41.
2. Retire o defletor de-vento.
Defletor de vento
3. Retire os apertos rápidos do lado
direito do veículo.
4. Desmonte parcialmente o revestimento
no lado direito do veículo.
5. Rode e desaperte os parafusos da
tampa com uma chave de parafusos até
ser possível desapertá-los à mão.
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Compartimento de Bagagens
7-56
