MAZDA MODEL MX-5 RF 2017 Manual do proprietário (in Portuguese)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL MX-5 RF, Model: MAZDA MODEL MX-5 RF 2017Pages: 615, PDF Size: 8.26 MB
Page 521 of 615

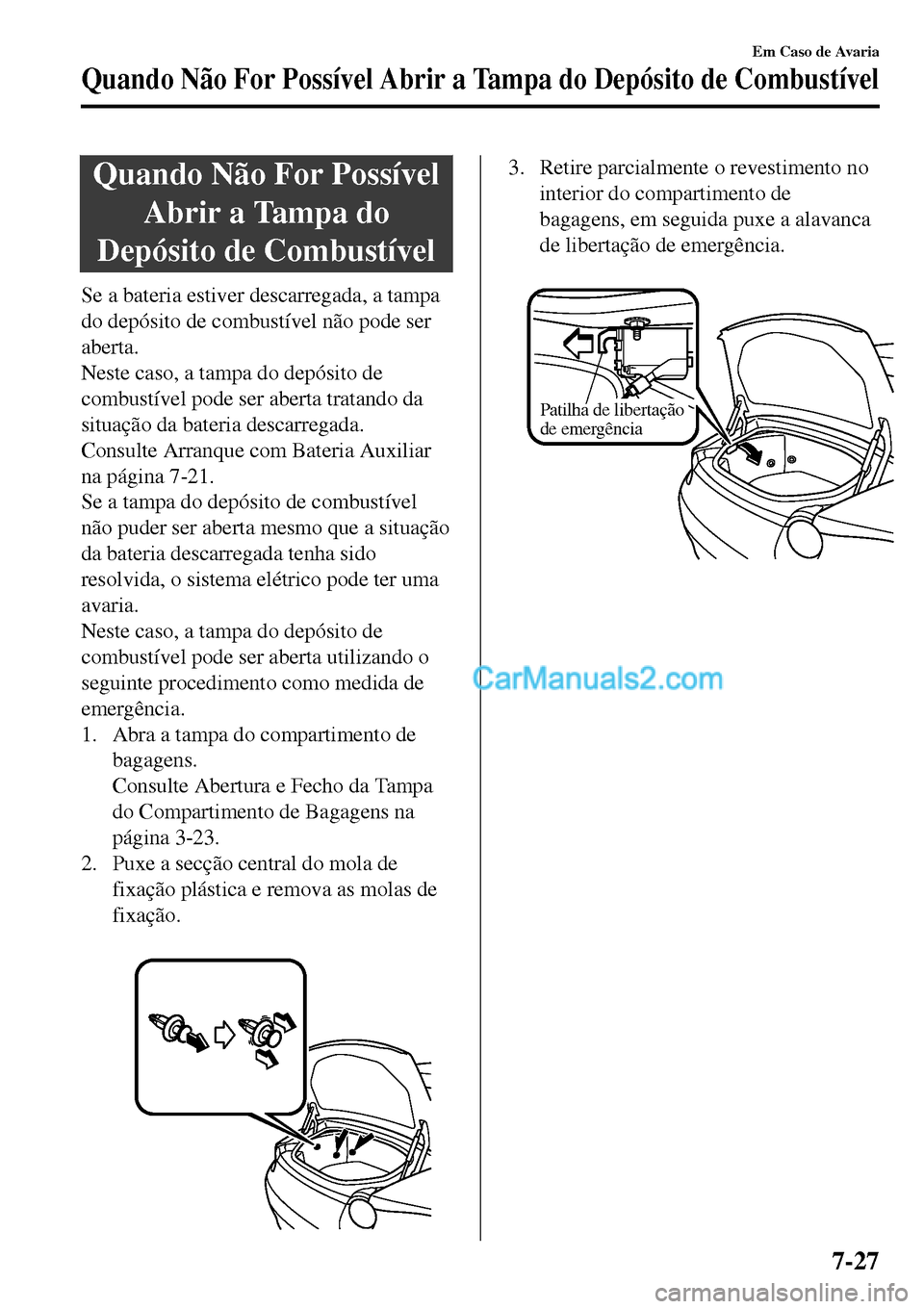

Quando Não For Possível
Abrir a Tampa do
Depósito de Combustível
Se a bateria estiver descarregada, a tampa
do depósito de combustível não pode ser
aberta.
Neste caso, a tampa do depósito de
combustível pode ser aberta tratando da
situação da bateria descarregada.
Consulte Arranque com Bateria Auxiliar
na página 7-21.
Se a tampa do depósito de combustível
não puder ser aberta mesmo que a situação
da bateria descarregada tenha sido
resolvida, o sistema elétrico pode ter uma
avaria.
Neste caso, a tampa do depósito de
combustível pode ser aberta utilizando o
seguinte procedimento como medida de
emergência.
1. Abra a tampa do compartimento de
bagagens.
Consulte Abertura e Fecho da Tampa
do Compartimento de Bagagens na
página 3-23.
2. Puxe a secção central do mola de
fixação plástica e remova as molas de
fixação.
3. Retire parcialmente o revestimento no
interior do compartimento de
bagagens, em seguida puxe a alavanca
de libertação de emergência.
Patilha de libertação
de emergência
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Depósito de Combustível
7-27
Page 522 of 615

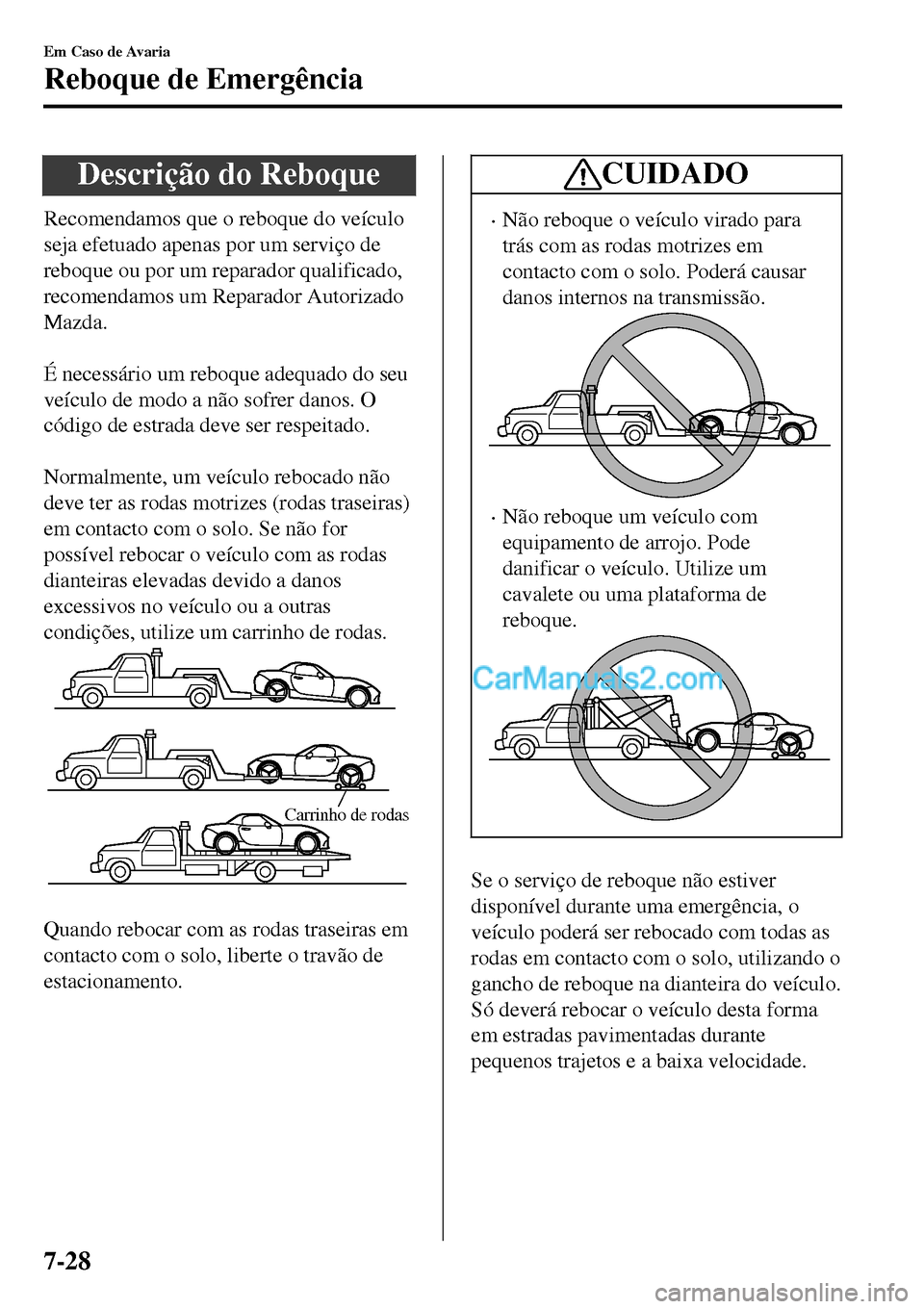

Descrição do Reboque
Recomendamos que o reboque do veículo
seja efetuado apenas por um serviço de
reboque ou por um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
É necessário um reboque adequado do seu
veículo de modo a não sofrer danos. O
código de estrada deve ser respeitado.
Normalmente, um veículo rebocado não
deve ter as rodas motrizes (rodas traseiras)
em contacto com o solo. Se não for
possível rebocar o veículo com as rodas
dianteiras elevadas devido a danos
excessivos no veículo ou a outras
condições, utilize um carrinho de rodas.
Carrinho de rodas
Quando rebocar com as rodas traseiras em
contacto com o solo, liberte o travão de
estacionamento.
CUIDADO
•Não reboque o veículo virado para
trás com as rodas motrizes em
contacto com o solo. Poderá causar
danos internos na transmissão.
•Não reboque um veículo com
equipamento de arrojo. Pode
danificar o veículo. Utilize um
cavalete ou uma plataforma de
reboque.
Se o serviço de reboque não estiver
disponível durante uma emergência, o
veículo poderá ser rebocado com todas as
rodas em contacto com o solo, utilizando o
gancho de reboque na dianteira do veículo.
Só deverá rebocar o veículo desta forma
em estradas pavimentadas durante
pequenos trajetos e a baixa velocidade.
Em Caso de Avaria
Reboque de Emergência
7-28
Page 523 of 615

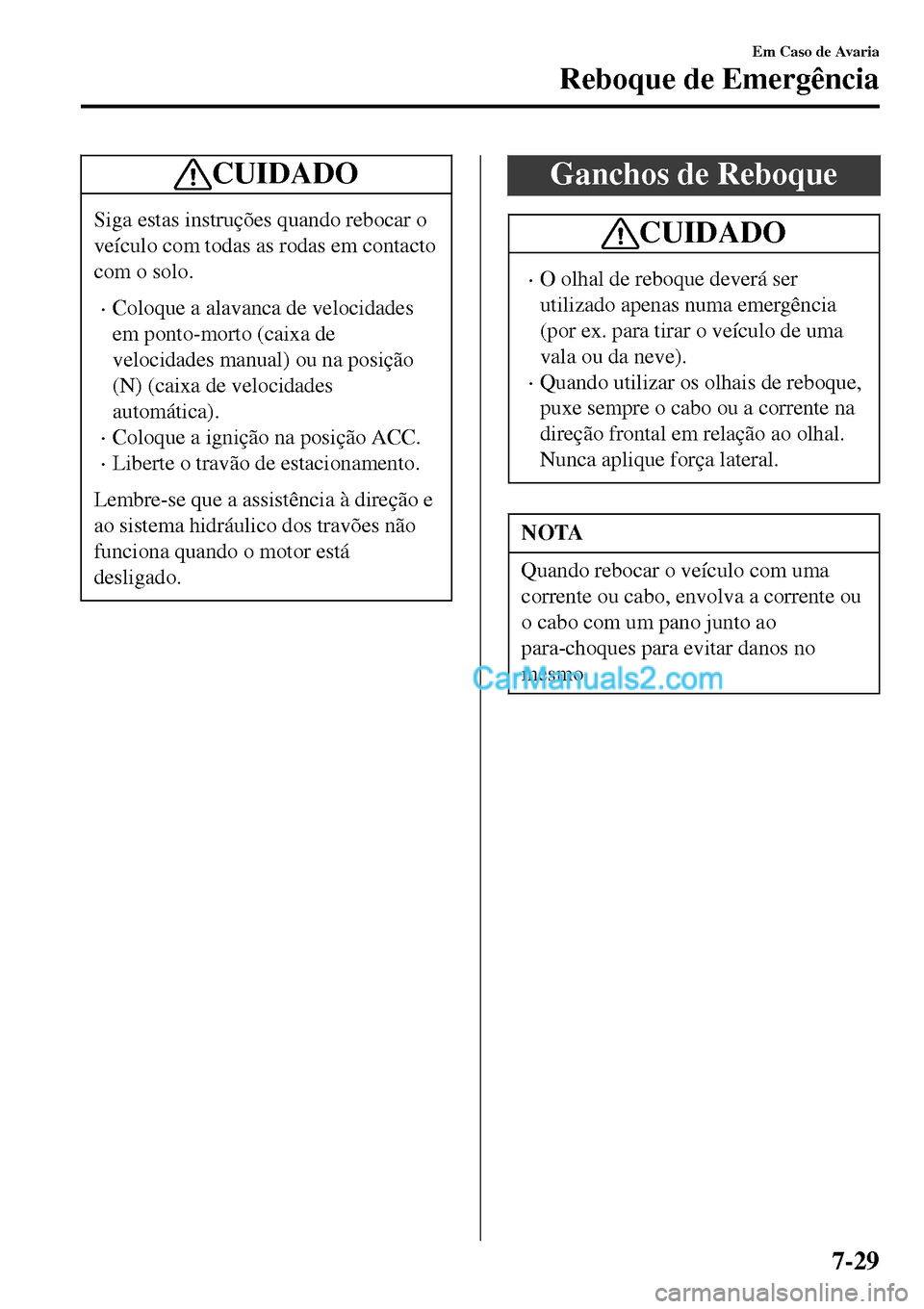

CUIDADO
Siga estas instruções quando rebocar o
veículo com todas as rodas em contacto
com o solo.
•Coloque a alavanca de velocidades
em ponto-morto (caixa de
velocidades manual) ou na posição
(N) (caixa de velocidades
automática).
•Coloque a ignição na posição ACC.
•Liberte o travão de estacionamento.
Lembre-se que a assistência à direção e
ao sistema hidráulico dos travões não
funciona quando o motor está
desligado.
Ganchos de Reboque
CUIDADO
•O olhal de reboque deverá ser
utilizado apenas numa emergência
(por ex. para tirar o veículo de uma
vala ou da neve).
•Quando utilizar os olhais de reboque,
puxe sempre o cabo ou a corrente na
direção frontal em relação ao olhal.
Nunca aplique força lateral.
NOTA
Quando rebocar o veículo com uma
corrente ou cabo, envolva a corrente ou
o cabo com um pano junto ao
para-choques para evitar danos no
mesmo.
Em Caso de Avaria
Reboque de Emergência
7-29
Page 524 of 615

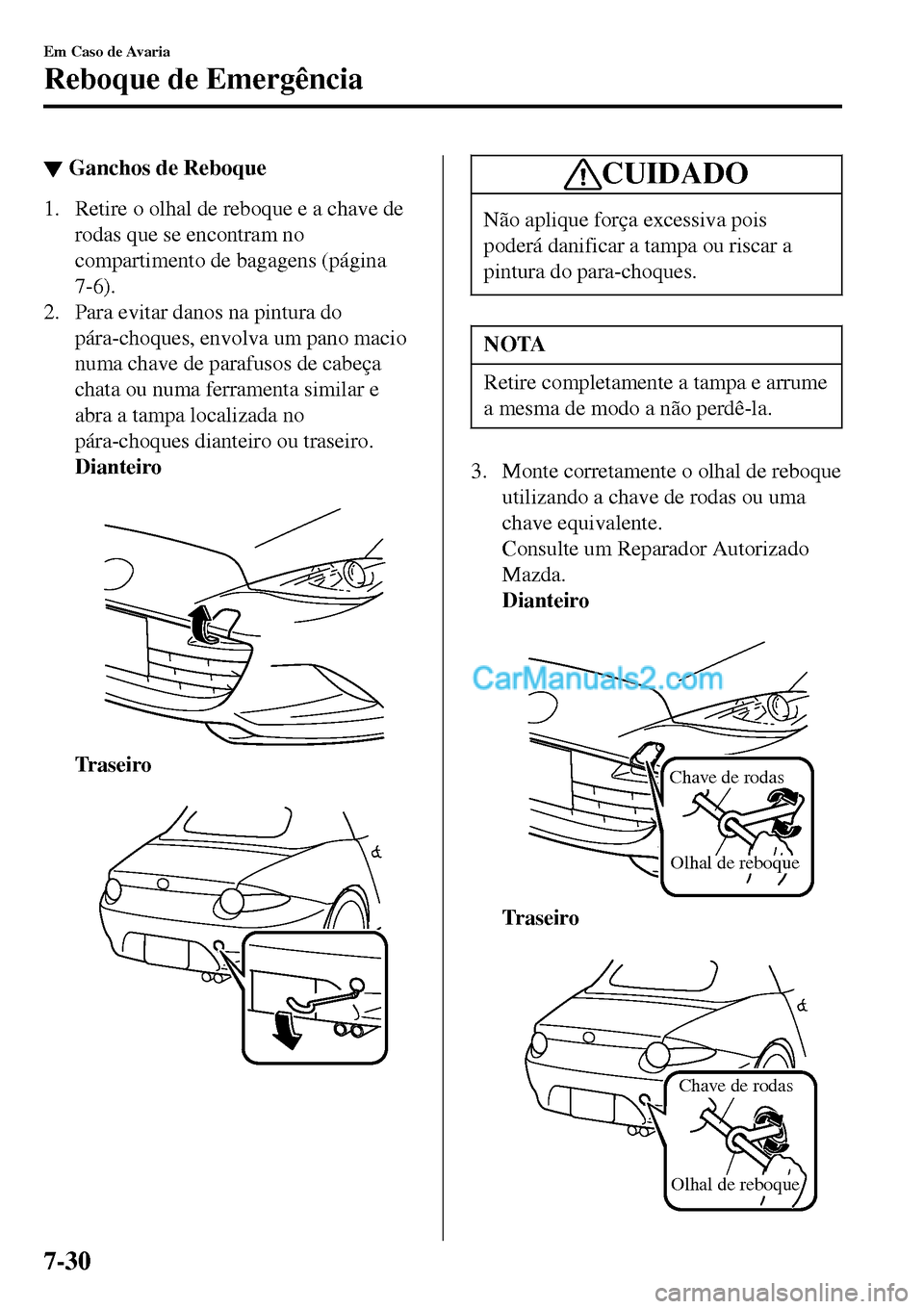

▼Ganchos de Reboque
1. Retire o olhal de reboque e a chave de
rodas que se encontram no
compartimento de bagagens (página
7-6).
2. Para evitar danos na pintura do
pára-choques, envolva um pano macio
numa chave de parafusos de cabeça
chata ou numa ferramenta similar e
abra a tampa localizada no
pára-choques dianteiro ou traseiro.
Dianteiro
Tr a s e i r o
CUIDADO
Não aplique força excessiva pois
poderá danificar a tampa ou riscar a
pintura do para-choques.
NOTA
Retire completamente a tampa e arrume
a mesma de modo a não perdê-la.
3. Monte corretamente o olhal de reboque
utilizando a chave de rodas ou uma
chave equivalente.
Consulte um Reparador Autorizado
Mazda.
Dianteiro
Chave de rodas
Olhal de reboque
Tr a s e i r o
Chave de rodas
Olhal de reboque
Em Caso de Avaria
Reboque de Emergência
7-30
Page 525 of 615

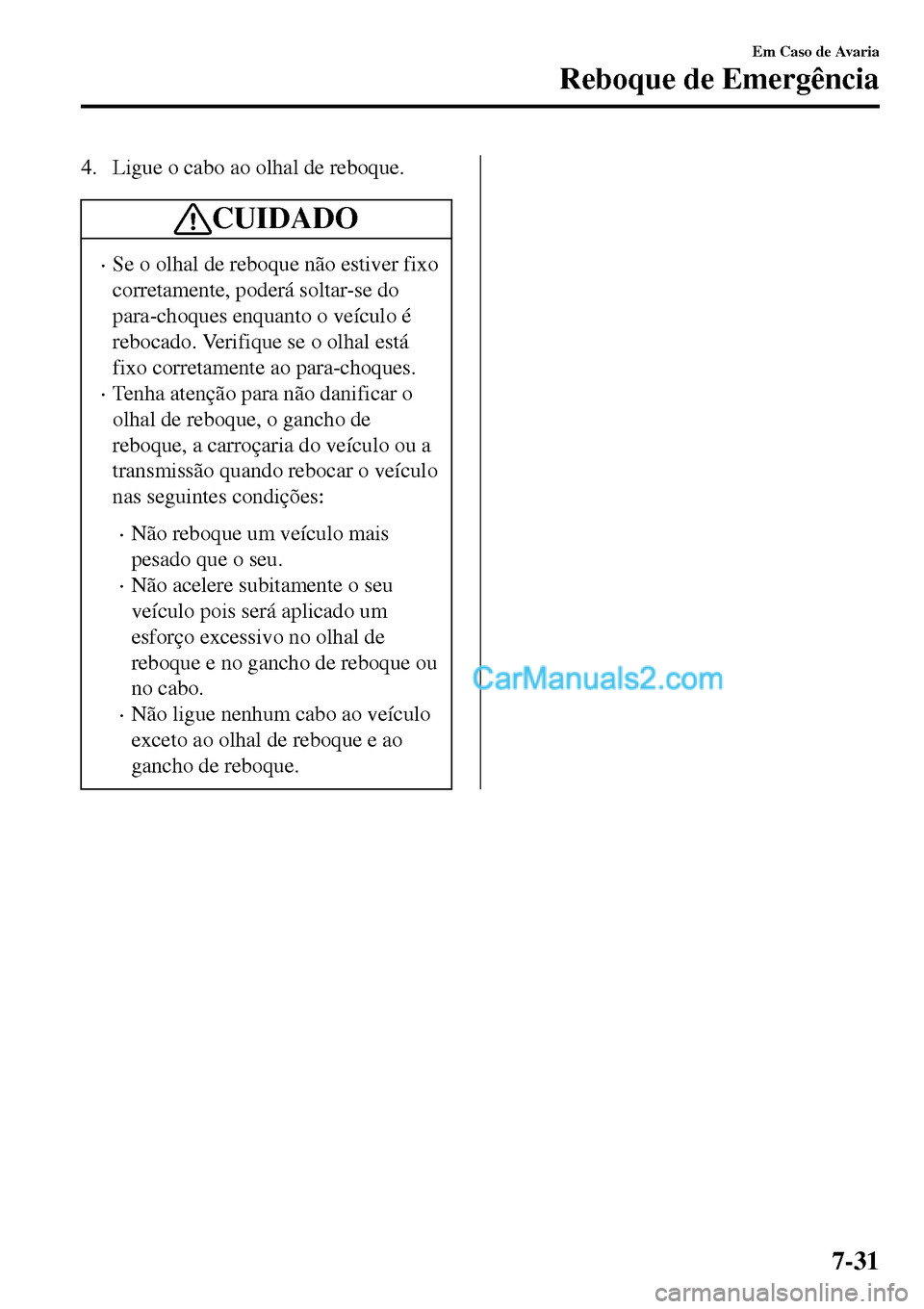

4. Ligue o cabo ao olhal de reboque.
CUIDADO
•Se o olhal de reboque não estiver fixo
corretamente, poderá soltar-se do
para-choques enquanto o veículo é
rebocado. Verifique se o olhal está
fixo corretamente ao para-choques.
•Tenha atenção para não danificar o
olhal de reboque, o gancho de
reboque, a carroçaria do veículo ou a
transmissão quando rebocar o veículo
nas seguintes condições:
•Não reboque um veículo mais
pesado que o seu.
•Não acelere subitamente o seu
veículo pois será aplicado um
esforço excessivo no olhal de
reboque e no gancho de reboque ou
no cabo.
•Não ligue nenhum cabo ao veículo
exceto ao olhal de reboque e ao
gancho de reboque.
Em Caso de Avaria
Reboque de Emergência
7-31
Page 526 of 615

Se uma Luz Avisadora acende ou pisca
Se uma luz avisadora acende/pisca, realize a ação apropriada para cada luz. Não há qualquer
problema se a luz se desligar, contudo se esta não desligar ou voltar a ligar/piscar, consulte
um Reparador Autorizado Mazda.
(Veículos com áudio tipo B/tipo C)
Os conteúdos de aviso podem ser verificados no ecrã central.
1. Se a luz avisadora ligar, selecione o ícone
no ecrã inicial para visualizar o ecrã das
Aplicações.
2. Selecione Monitor do Estado do Veículo.
3. Selecione “Gestão de Avisos” para visualizar os avisos atuais.
4. Selecione o aviso aplicável para visualizar os detalhes do aviso.
▼▼Pare Imediatamente o Veículo num Local Seguro
Se alguma das seguintes luzes avisadoras acender, o sistema poderá estar avariado. Pare
imediatamente o veículo num local seguro e contacte um Reparador Autorizado Mazda.
Indicador Aviso
(Vermelha)
Luz Avisadora do Sistema
de TravagemEsta luz avisadora possui as seguintes funções:
Inspeção luz avisadora/Avisador travão de estacionamento
A luz liga quando o travão de estacionamento é acionado com a ignição na posição START ou
ON. Desliga quando o travão de estacionamento é desativado.
Aviso de baixo nível do óleo dos travões
Se a luz avisadora se mantiver acesa mesmo sem o travão de estacionamento acionado, o nível
óleo dos travões poderá estar baixo ou poderá haver uma avaria no sistema de travagem. Esta-
cione o veículo imediatamente num local seguro e consulte um reparador qualificado, recomen-
damos um Reparador Autorizado Mazda.
AV I S O
Não conduza com a luz avisadora do sistema de travagem ligada. Consulte um reparadorqualificado o mais cedo possível para inspecionar os travões, recomendamos um Repara-dor Autorizado Mazda:É perigoso conduzir com a luz avisadora dos travões ligada. Indica que os seus travões
podem não funcionar de todo ou que podem falhar completamente a qualquer momento.
Se a luz permanecer ligada, após verificar que o travão de estacionamento está totalmen-
te libertado, inspecione imediatamente os travões.
CUIDADO
Além disso, a eficácia da travagem pode diminuir por isso poderá necessitar de pressionar o
pedal dos travões com mais força do que a normal para parar o veículo.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-32
Page 527 of 615

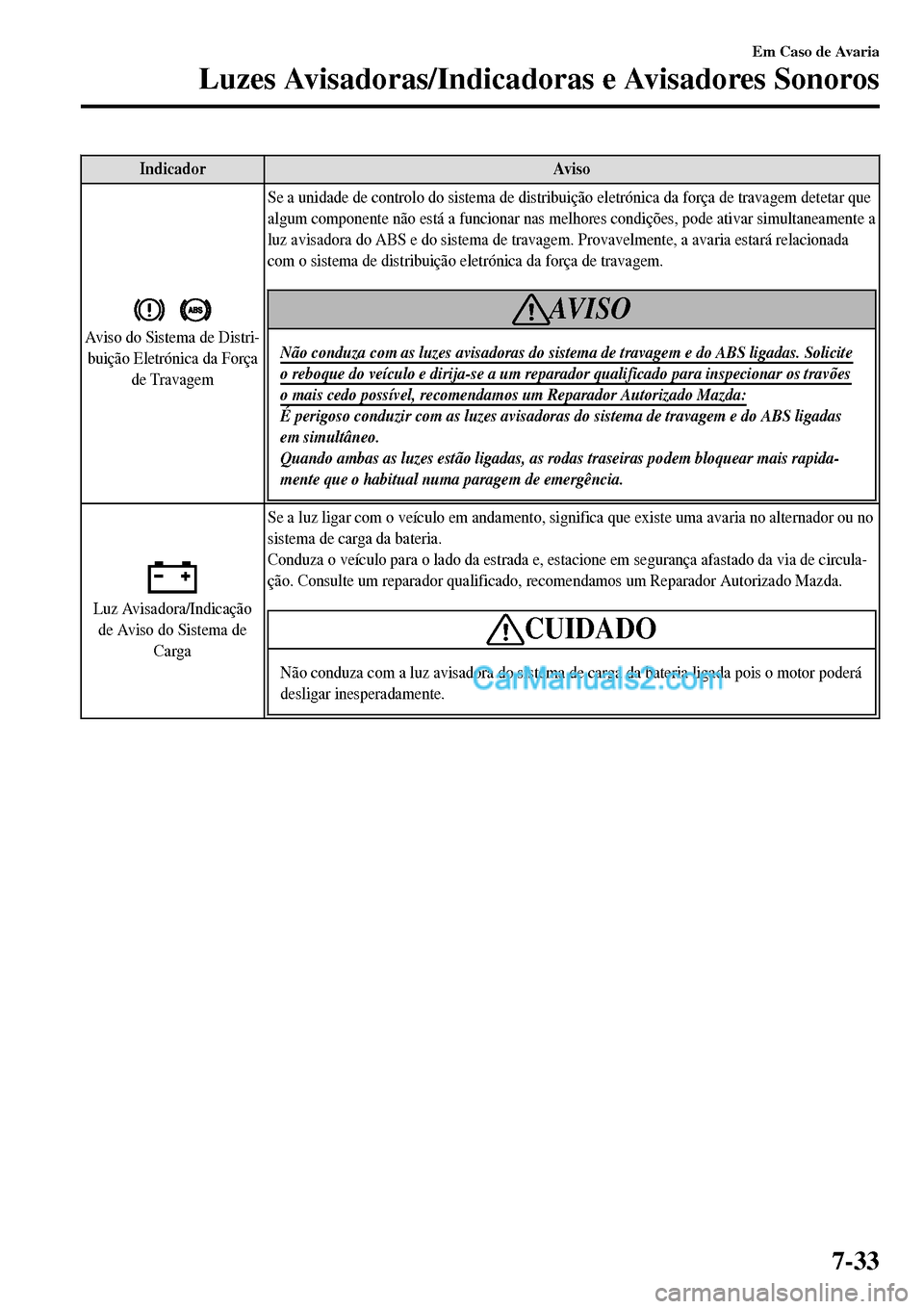

Indicador Aviso
Aviso do Sistema de Distri-
buição Eletrónica da Força
de TravagemSe a unidade de controlo do sistema de distribuição eletrónica da força de travagem detetar que
algum componente não está a funcionar nas melhores condições, pode ativar simultaneamente a
luz avisadora do ABS e do sistema de travagem. Provavelmente, a avaria estará relacionada
com o sistema de distribuição eletrónica da força de travagem.
AV I S O
Não conduza com as luzes avisadoras do sistema de travagem e do ABS ligadas. Soliciteo reboque do veículo e dirija-se a um reparador qualificado para inspecionar os travõeso mais cedo possível, recomendamos um Reparador Autorizado Mazda:É perigoso conduzir com as luzes avisadoras do sistema de travagem e do ABS ligadas
em simultâneo.
Quando ambas as luzes estão ligadas, as rodas traseiras podem bloquear mais rapida-
mente que o habitual numa paragem de emergência.
Luz Avisadora/Indicação
de Aviso do Sistema de
CargaSe a luz ligar com o veículo em andamento, significa que existe uma avaria no alternador ou no
sistema de carga da bateria.
Conduza o veículo para o lado da estrada e, estacione em segurança afastado da via de circula-
ção. Consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
CUIDADO
Não conduza com a luz avisadora do sistema de carga da bateria ligada pois o motor poderá
desligar inesperadamente.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-33
Page 528 of 615

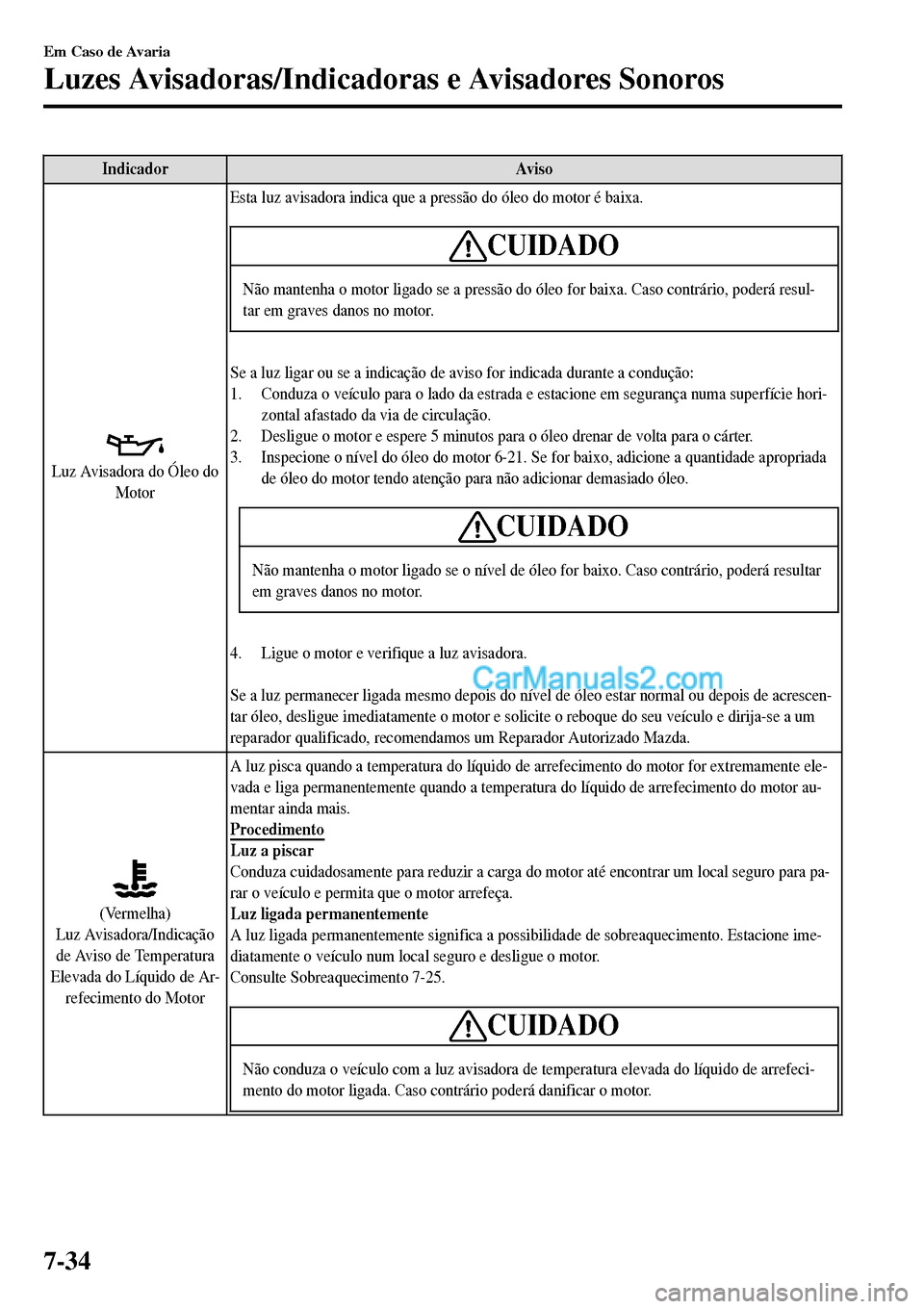

Indicador Aviso
Luz Avisadora do Óleo do
MotorEsta luz avisadora indica que a pressão do óleo do motor é baixa.
CUIDADO
Não mantenha o motor ligado se a pressão do óleo for baixa. Caso contrário, poderá resul-
tar em graves danos no motor.
Se a luz ligar ou se a indicação de aviso for indicada durante a condução:
1. Conduza o veículo para o lado da estrada e estacione em segurança numa superfície hori-
zontal afastado da via de circulação.
2. Desligue o motor e espere 5 minutos para o óleo drenar de volta para o cárter.
3. Inspecione o nível do óleo do motor 6-21. Se for baixo, adicione a quantidade apropriada
de óleo do motor tendo atenção para não adicionar demasiado óleo.
CUIDADO
Não mantenha o motor ligado se o nível de óleo for baixo. Caso contrário, poderá resultar
em graves danos no motor.
4. Ligue o motor e verifique a luz avisadora.
Se a luz permanecer ligada mesmo depois do nível de óleo estar normal ou depois de acrescen-
tar óleo, desligue imediatamente o motor e solicite o reboque do seu veículo e dirija-se a um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
(Vermelha)
Luz Avisadora/Indicação
de Aviso de Temperatura
Elevada do Líquido de Ar-
refecimento do MotorA luz pisca quando a temperatura do líquido de arrefecimento do motor for extremamente ele-
vada e liga permanentemente quando a temperatura do líquido de arrefecimento do motor au-
mentar ainda mais.
Procedimento
Luz a piscar
Conduza cuidadosamente para reduzir a carga do motor até encontrar um local seguro para pa-
rar o veículo e permita que o motor arrefeça.
Luz ligada permanentemente
A luz ligada permanentemente significa a possibilidade de sobreaquecimento. Estacione ime-
diatamente o veículo num local seguro e desligue o motor.
Consulte Sobreaquecimento 7-25.
CUIDADO
Não conduza o veículo com a luz avisadora de temperatura elevada do líquido de arrefeci-
mento do motor ligada. Caso contrário poderá danificar o motor.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-34
Page 529 of 615

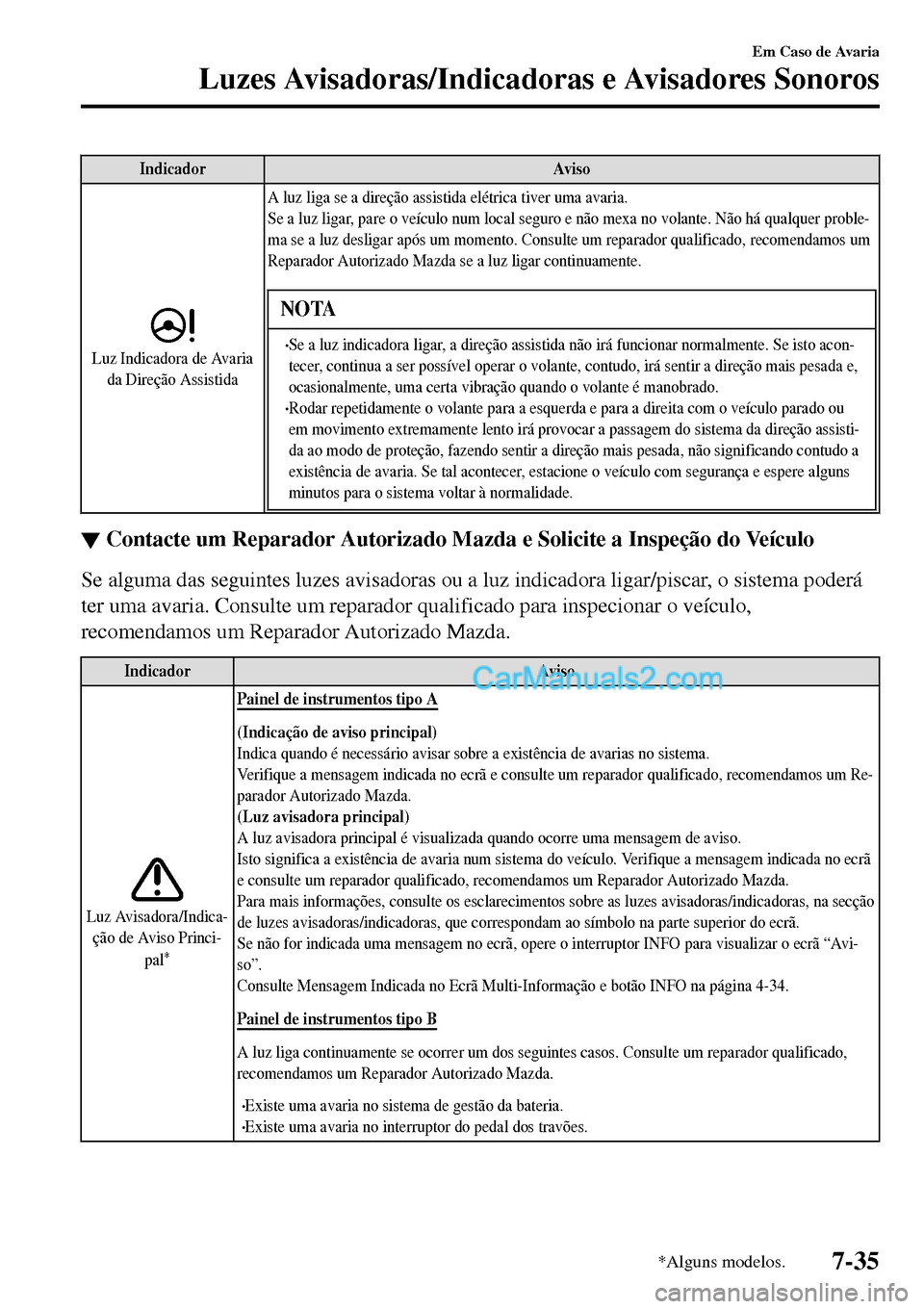

Indicador Aviso
Luz Indicadora de Avaria
da Direção AssistidaA luz liga se a direção assistida elétrica tiver uma avaria.
Se a luz ligar, pare o veículo num local seguro e não mexa no volante. Não há qualquer proble-
ma se a luz desligar após um momento. Consulte um reparador qualificado, recomendamos um
Reparador Autorizado Mazda se a luz ligar continuamente.
NOTA
•Se a luz indicadora ligar, a direção assistida não irá funcionar normalmente. Se isto acon-
tecer, continua a ser possível operar o volante, contudo, irá sentir a direção mais pesada e,
ocasionalmente, uma certa vibração quando o volante é manobrado.
•Rodar repetidamente o volante para a esquerda e para a direita com o veículo parado ou
em movimento extremamente lento irá provocar a passagem do sistema da direção assisti-
da ao modo de proteção, fazendo sentir a direção mais pesada, não significando contudo a
existência de avaria. Se tal acontecer, estacione o veículo com segurança e espere alguns
minutos para o sistema voltar à normalidade.
▼Contacte um Reparador Autorizado Mazda e Solicite a Inspeção do Veículo
Se alguma das seguintes luzes avisadoras ou a luz indicadora ligar/piscar, o sistema poderá
ter uma avaria. Consulte um reparador qualificado para inspecionar o veículo,
recomendamos um Reparador Autorizado Mazda.
Indicador Aviso
Luz Avisadora/Indica-
ção de Aviso Princi-
pal
*
Painel de instrumentos tipo A
(Indicação de aviso principal)
Indica quando é necessário avisar sobre a existência de avarias no sistema.
Verifique a mensagem indicada no ecrã e consulte um reparador qualificado, recomendamos um Re-
parador Autorizado Mazda.
(Luz avisadora principal)
A luz avisadora principal é visualizada quando ocorre uma mensagem de aviso.
Isto significa a existência de avaria num sistema do veículo. Verifique a mensagem indicada no ecrã
e consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Para mais informações, consulte os esclarecimentos sobre as luzes avisadoras/indicadoras, na secção
de luzes avisadoras/indicadoras, que correspondam ao símbolo na parte superior do ecrã.
Se não for indicada uma mensagem no ecrã, opere o interruptor INFO para visualizar o ecrã “Avi-
so”.
Consulte Mensagem Indicada no Ecrã Multi-Informação e botão INFO na página 4-34.
Painel de instrumentos tipo B
A luz liga continuamente se ocorrer um dos seguintes casos. Consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
•Existe uma avaria no sistema de gestão da bateria.•Existe uma avaria no interruptor do pedal dos travões.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-35
Page 530 of 615

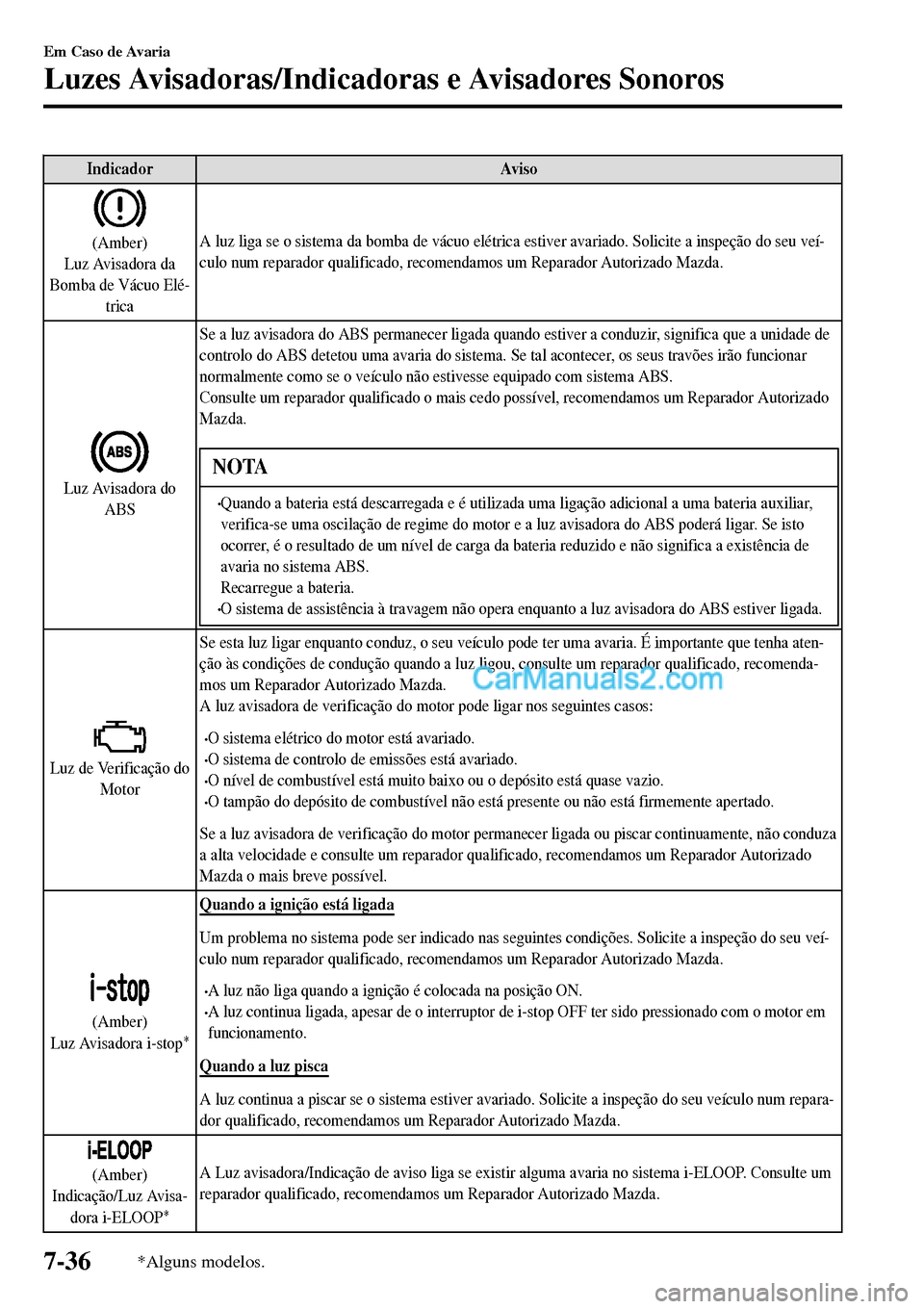

Indicador Aviso
(Amber)
Luz Avisadora da
Bomba de Vácuo Elé-
tricaA luz liga se o sistema da bomba de vácuo elétrica estiver avariado. Solicite a inspeção do seu veí-
culo num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Luz Avisadora do
ABSSe a luz avisadora do ABS permanecer ligada quando estiver a conduzir, significa que a unidade de
controlo do ABS detetou uma avaria do sistema. Se tal acontecer, os seus travões irão funcionar
normalmente como se o veículo não estivesse equipado com sistema ABS.
Consulte um reparador qualificado o mais cedo possível, recomendamos um Reparador Autorizado
Mazda.NOTA
•Quando a bateria está descarregada e é utilizada uma ligação adicional a uma bateria auxiliar,
verifica-se uma oscilação de regime do motor e a luz avisadora do ABS poderá ligar. Se isto
ocorrer, é o resultado de um nível de carga da bateria reduzido e não significa a existência de
avaria no sistema ABS.
Recarregue a bateria.
•O sistema de assistência à travagem não opera enquanto a luz avisadora do ABS estiver ligada.
Luz de Verificação do
MotorSe esta luz ligar enquanto conduz, o seu veículo pode ter uma avaria. É importante que tenha aten-
ção às condições de condução quando a luz ligou, consulte um reparador qualificado, recomenda-
mos um Reparador Autorizado Mazda.
A luz avisadora de verificação do motor pode ligar nos seguintes casos:
•O sistema elétrico do motor está avariado.•O sistema de controlo de emissões está avariado.•O nível de combustível está muito baixo ou o depósito está quase vazio.•O tampão do depósito de combustível não está presente ou não está firmemente apertado.
Se a luz avisadora de verificação do motor permanecer ligada ou piscar continuamente, não conduza
a alta velocidade e consulte um reparador qualificado, recomendamos um Reparador Autorizado
Mazda o mais breve possível.
(Amber)
Luz Avisadora i-stop*
Quando a ignição está ligada
Um problema no sistema pode ser indicado nas seguintes condições. Solicite a inspeção do seu veí-
culo num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•A luz não liga quando a ignição é colocada na posição ON.•A luz continua ligada, apesar de o interruptor de i-stop OFF ter sido pressionado com o motor em
funcionamento.
Quando a luz pisca
A luz continua a piscar se o sistema estiver avariado. Solicite a inspeção do seu veículo num repara-
dor qualificado, recomendamos um Reparador Autorizado Mazda.
(Amber)
Indicação/Luz Avisa-
dora i-ELOOP
*
A Luz avisadora/Indicação de aviso liga se existir alguma avaria no sistema i-ELOOP. Consulte um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-36*Alguns modelos.
