MAZDA MODEL MX-5 RF 2017 Manuale del proprietario (in Italian)

Sistema di classificazione occupante sedile passeggero*
In primo luogo, leggere attentamente "Precauzioni riguardanti i sistemi di ritenuta
supplementari (SRS)" (pagina 2-36).
▼Sensore classificazione occupante sedile passeggero
Il veicolo è equipaggiato con un sensore classificazione occupante sedile passeggero come
parte del sistema di ritenuta supplementare. Il sensore è ubicato nel cuscino del sedile
passeggero. Tale sensore misura la capacità elettrostatica del sedile passeggero. L'unità SAS
è concepita per evitare che gli airbag passeggero frontale e laterale e il sistema
pretensionatore cintura di sicurezza s'inneschino se l'indicatore luminoso airbag passeggero
disattivato OFF si accende.
Per ridurre il rischio di lesioni causate dall'innesco dell'airbag passeggero, il sistema
disattiva gli airbag passeggero frontale e laterale e il sistema pretensionatore cintura di
sicurezza quando l'indicatore luminoso airbag passeggero disattivato OFF si accende. Vedi
la tabella di seguito per le condizioni di accensione dell'indicatore luminoso airbag
passeggero disattivato.

Il sistema disattiva gli airbag passeggero frontale e laterale e il sistema pretensionatore
cintura di sicurezza, pertanto, verificare che l'indicatore luminoso airbag passeggero
disattivato sia accesso in accordo alla tabella seguente.

La spia luminosa airbag/sistema pretensionatore cintura di sicurezza lampeggia e
l'indicatore luminoso airbag passeggero disattivato OFF si accende se i sensori sono
malfunzionanti. In tal caso, gli airbag passeggero frontale e laterale e il sistema
pretensionatore cintura di sicurezza non s'innescheranno.
Indicatori luminosi airbag passeggero disattivati
Questi indicatori luminosi si accendono in modo da ricordarvi se gli airbag passeggero
frontale e laterale e il sistema pretensionatore cintura di sicurezza s'innescheranno o non
s'innescheranno durante una collisione.
Se il sensore classificazione occupante sedile passeggero è normale, entrambi gli indicatori
luminosi si accendono quando l'accensione è commutata su ON. Le luci si spengono dopo
alcuni secondi. Gli indicatori luminosi si accendono o spengono nelle seguenti condizioni:
Dispositivi di sicurezza fondamentali
Airbag SRS
*Alcuni modelli.2-51

Schema condizione di accensione/spegnimento indicatore luminoso airbag passeggero
disattivato
Condizione rilevata dal sistema
di classificazione occupante se-
dile passeggeroIndicatore luminoso
airbag passeggero di-
sattivatoAirbag passeggero
frontale e lateraleSistema pretensionato-
re cintura di sicurezza
passeggero
Vuoto (non occupato)
Disattivata Disattivata
Un bambino è seduto sul seggioli-
no
*1Disattivata Disattivata
Adulto
*2
Si spegne dopo un breve
lasso di tempo.Operativi Operativi
*1 Il sensore classificazione occupante potrebbe non rilevare un bambino seduto sul sedile, su un seggiolino o un
seggiolino per ragazzini a seconda alla struttura fisica del bambino e la postura.
*2 Se un adulto di piccole dimensione siede sul sedile passeggero, i sensori potrebbero riconoscerla come un
bambino, indipendentemente dal fisico della persona in questione.

Se entrambi gli indicatori luminosi airbag passeggero disattivato non si accendono per un
certo periodo di tempo quando l'accensione viene commutata su ON o non si accendono
come indicato nello schema condizione di accensione/spegnimento indicatore luminoso
airbag passeggero disattivato, non far sedere nessuno sul sedile passeggero e consultare un
Riparatore Autorizzato Mazda il prima possibile. Il sistema potrebbe non funzionare in
modo corretto durante un incidente.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-52

ATTENZIONE
Impedire all'occupante del sedile passeggero di assumere una postura che potrebbe
rendere difficile il corretto rilevamento da parte del sensore classificazione occupante
sedile passeggero:
Assumere una postura sul sedile passeggero che potrebbe rendere difficile il corretto
rilevamento da parte del sensore classificazione occupante sedile passeggero è
pericoloso. Se il sensore classificazione occupante sedile passeggero non riesce a
rilevare correttamente l'occupante, gli airbag passeggero frontale e laterale e il sistema
pretensionatore potrebbero non operare (non innescarsi) oppure operare (innescarsi)
accidentalmente. Il passeggero non potrà usufruire dell'azione protettiva
supplementare offerta dagli airbag oppure l'azionamento (innesto) accidentale dei
medesimi potrebbe causare gravi ferite anche letali.
Nelle condizioni di cui sotto, il sensore classificazione occupante sedile passeggero non
riesce a rilevare correttamente l'occupante sul sedile e l'innesto o il mancato innesto
degli airbag non può essere controllato come indicato schema condizione di
accensione/spegnimento indicatore luminoso airbag passeggero disattivato. Ad
esempio:
•Un passeggero seduto come indicato nella figura seguente:
Dispositivi di sicurezza fondamentali
Airbag SRS
2-53

•Un bagaglio o altri oggetti posizionati sotto il sedile passeggero o tra il sedile
passeggero e il sedile conducente che spingono in alto il sedile passeggero.
•Un oggetto, tipo un cuscino, viene sistemato sul sedile passeggero o tra la schiena
del passeggero e lo schienale.
•Un coperchio sedile

NOTA
•Il sistema richiede circa 10 secondi per attivare o disattivare gli airbag passeggero
frontale e laterale e il sistema pretensionatore cintura di sicurezza.
•L'indicatore luminoso airbag passeggero disattivato OFF potrebbe accendersi
ripetutamente se un bagaglio o altri oggetti vengono sistemati sul sedile passeggero o
se la temperatura all'interno del veicolo cambia improvvisamente.
•L'indicatore luminoso airbag passeggero disattivato OFF potrebbe accendersi per 10
secondi se la capacità elettrostatica sul sedile passeggero varia.
•La spia luminosa airbag/sistema pretensionatore cintura di sicurezza potrebbe
accendersi se il sedile passeggero riceve un impatto violento.
•Se l'indicatore luminoso airbag passeggero disattivato OFF non si accende dopo aver
installato il seggiolino sul sedile passeggero, reinstallare il seggiolino in accordo alla
procedura riportata nel manuale utente. Quindi, se l'indicatore luminoso airbag
passeggero disattivato OFF non si accende ancora, contattare un Riparatore
Autorizzato Mazda il prima possibile.
•Se l'indicatore luminoso airbag passeggero disattivato OFF si accende quando un
occupante è seduto sul sedile passeggero, far assumere al passeggero una posizione
corretta con i piedi appoggiati al pavimento, quindi riallacciare la cintura di sicurezza.
Se l'indicatore luminoso airbag passeggero disattivato OFF rimane accesso, far scorrere
il sedile passeggero il più indietro possibile. Consultare un Riparatore Autorizzato
Mazda il prima possibile.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-55

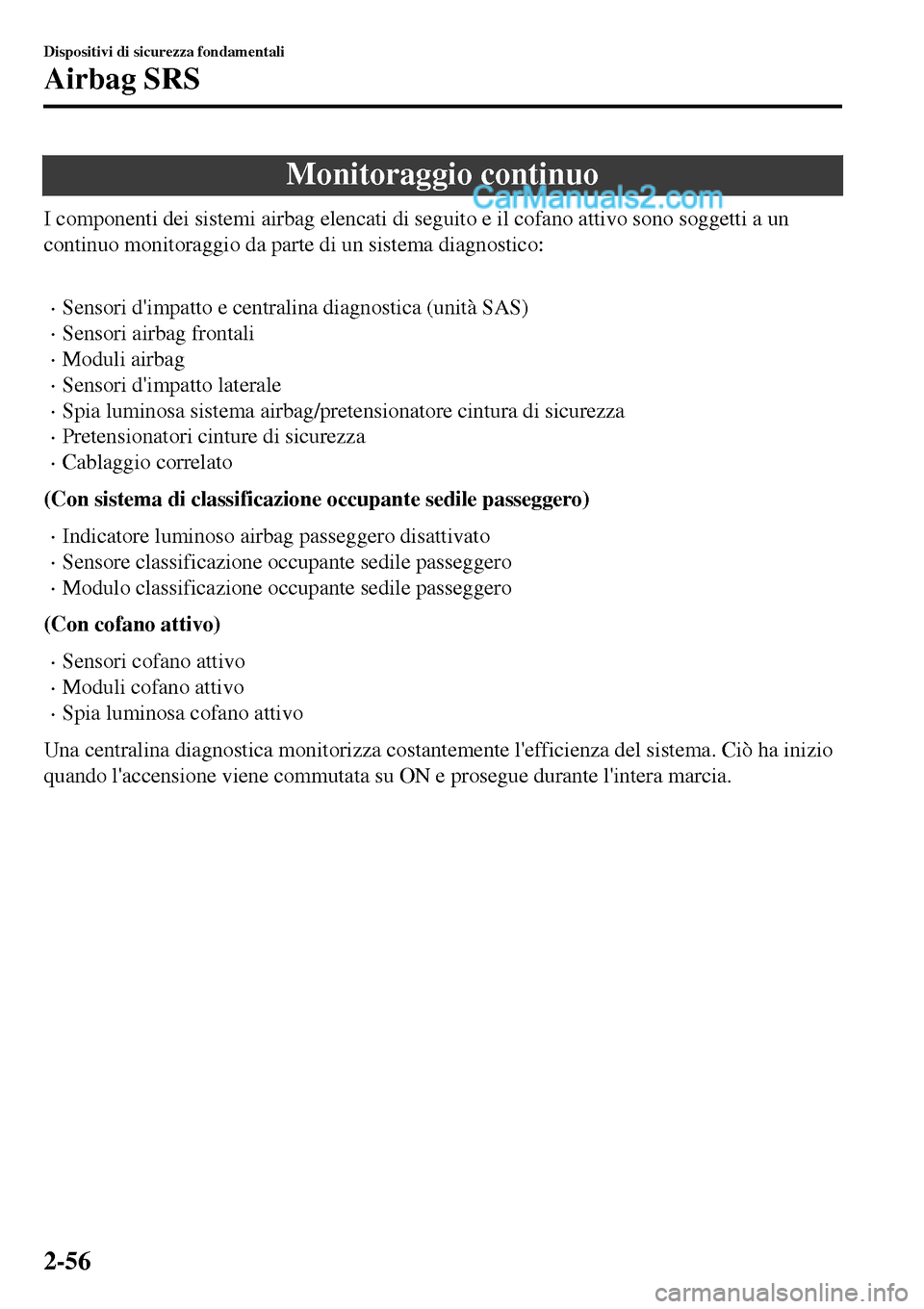

Monitoraggio continuo
I componenti dei sistemi airbag elencati di seguito e il cofano attivo sono soggetti a un
continuo monitoraggio da parte di un sistema diagnostico:

•Sensori d'impatto e centralina diagnostica (unità SAS)
•Sensori airbag frontali
•Moduli airbag
•Sensori d'impatto laterale
•Spia luminosa sistema airbag/pretensionatore cintura di sicurezza
•Pretensionatori cinture di sicurezza
•Cablaggio correlato
(Con sistema di classificazione occupante sedile passeggero)
•Indicatore luminoso airbag passeggero disattivato
•Sensore classificazione occupante sedile passeggero
•Modulo classificazione occupante sedile passeggero
(Con cofano attivo)
•Sensori cofano attivo
•Moduli cofano attivo
•Spia luminosa cofano attivo
Una centralina diagnostica monitorizza costantemente l'efficienza del sistema. Ciò ha inizio
quando l'accensione viene commutata su ON e prosegue durante l'intera marcia.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-56

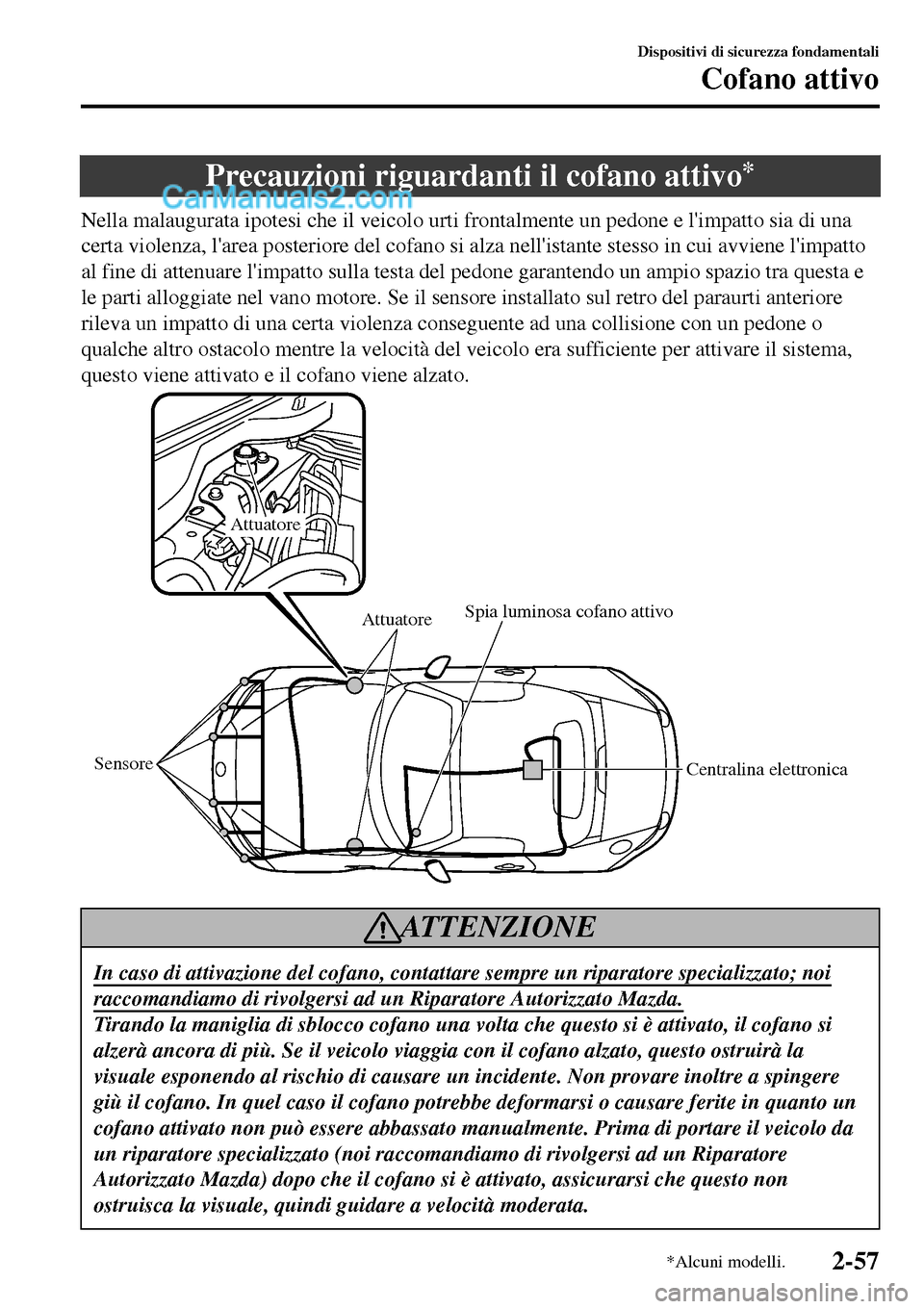

Precauzioni riguardanti il cofano attivo*
Nella malaugurata ipotesi che il veicolo urti frontalmente un pedone e l'impatto sia di una
certa violenza, l'area posteriore del cofano si alza nell'istante stesso in cui avviene l'impatto
al fine di attenuare l'impatto sulla testa del pedone garantendo un ampio spazio tra questa e
le parti alloggiate nel vano motore. Se il sensore installato sul retro del paraurti anteriore
rileva un impatto di una certa violenza conseguente ad una collisione con un pedone o
qualche altro ostacolo mentre la velocità del veicolo era sufficiente per attivare il sistema,
questo viene attivato e il cofano viene alzato.
Attuatore
Attuatore
SensoreSpia luminosa cofano attivo
Centralina elettronica
ATTENZIONE
In caso di attivazione del cofano, contattare sempre un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Tirando la maniglia di sblocco cofano una volta che questo si è attivato, il cofano si
alzerà ancora di più. Se il veicolo viaggia con il cofano alzato, questo ostruirà la
visuale esponendo al rischio di causare un incidente. Non provare inoltre a spingere
giù il cofano. In quel caso il cofano potrebbe deformarsi o causare ferite in quanto un
cofano attivato non può essere abbassato manualmente. Prima di portare il veicolo da
un riparatore specializzato (noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda) dopo che il cofano si è attivato, assicurarsi che questo non
ostruisca la visuale, quindi guidare a velocità moderata.
Dispositivi di sicurezza fondamentali
Cofano attivo
*Alcuni modelli.2-57

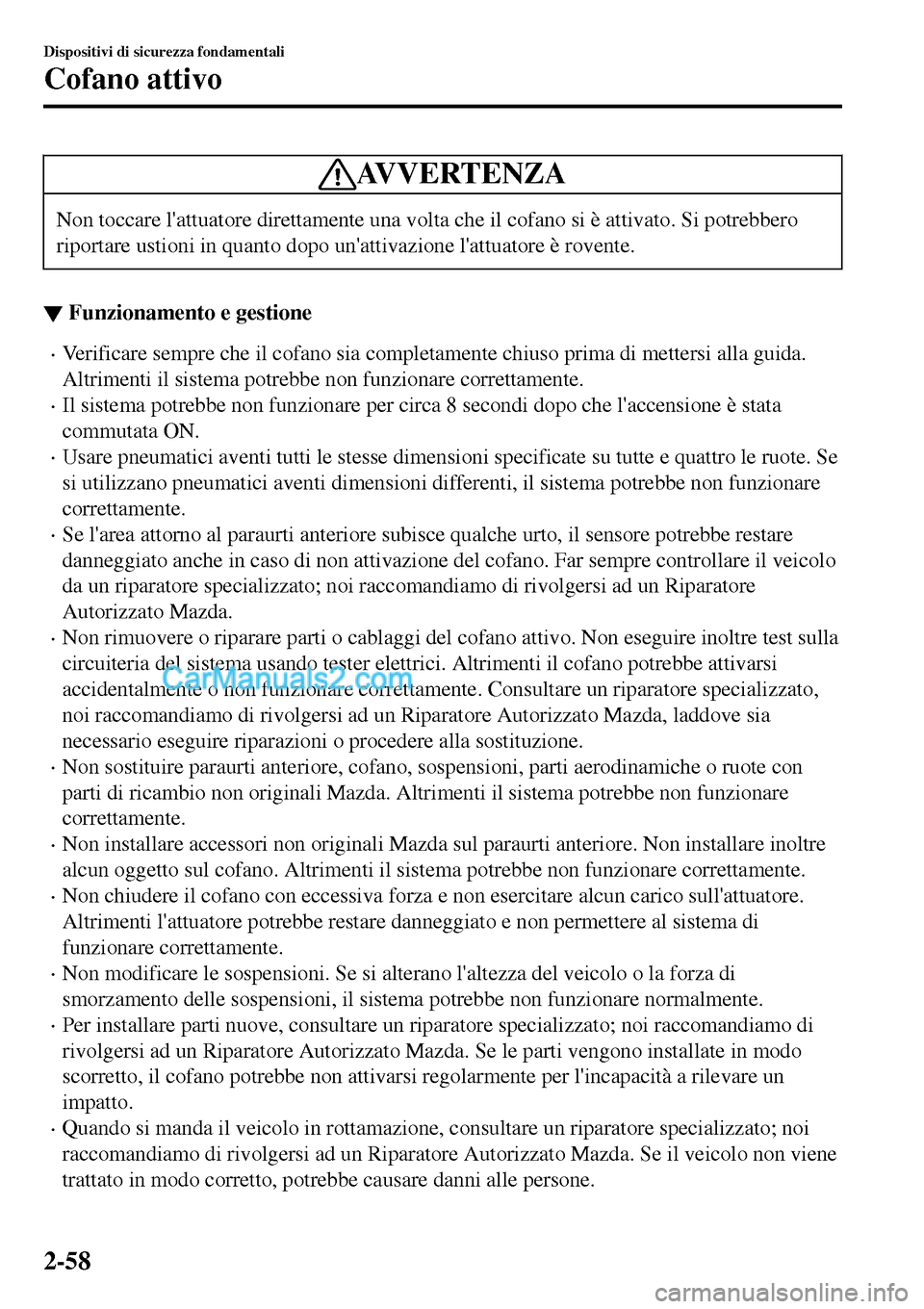

AVVERTENZA
Non toccare l'attuatore direttamente una volta che il cofano si è attivato. Si potrebbero
riportare ustioni in quanto dopo un'attivazione l'attuatore è rovente.
▼Funzionamento e gestione
•Verificare sempre che il cofano sia completamente chiuso prima di mettersi alla guida.
Altrimenti il sistema potrebbe non funzionare correttamente.
•Il sistema potrebbe non funzionare per circa 8 secondi dopo che l'accensione è stata
commutata ON.
•Usare pneumatici aventi tutti le stesse dimensioni specificate su tutte e quattro le ruote. Se
si utilizzano pneumatici aventi dimensioni differenti, il sistema potrebbe non funzionare
correttamente.
•Se l'area attorno al paraurti anteriore subisce qualche urto, il sensore potrebbe restare
danneggiato anche in caso di non attivazione del cofano. Far sempre controllare il veicolo
da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
•Non rimuovere o riparare parti o cablaggi del cofano attivo. Non eseguire inoltre test sulla
circuiteria del sistema usando tester elettrici. Altrimenti il cofano potrebbe attivarsi
accidentalmente o non funzionare correttamente. Consultare un riparatore specializzato,
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, laddove sia
necessario eseguire riparazioni o procedere alla sostituzione.
•Non sostituire paraurti anteriore, cofano, sospensioni, parti aerodinamiche o ruote con
parti di ricambio non originali Mazda. Altrimenti il sistema potrebbe non funzionare
correttamente.
•Non installare accessori non originali Mazda sul paraurti anteriore. Non installare inoltre
alcun oggetto sul cofano. Altrimenti il sistema potrebbe non funzionare correttamente.
•Non chiudere il cofano con eccessiva forza e non esercitare alcun carico sull'attuatore.
Altrimenti l'attuatore potrebbe restare danneggiato e non permettere al sistema di
funzionare correttamente.
•Non modificare le sospensioni. Se si alterano l'altezza del veicolo o la forza di
smorzamento delle sospensioni, il sistema potrebbe non funzionare normalmente.
•Per installare parti nuove, consultare un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda. Se le parti vengono installate in modo
scorretto, il cofano potrebbe non attivarsi regolarmente per l'incapacità a rilevare un
impatto.
•Quando si manda il veicolo in rottamazione, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda. Se il veicolo non viene
trattato in modo corretto, potrebbe causare danni alle persone.
Dispositivi di sicurezza fondamentali
Cofano attivo
2-58

•Una volta che si è attivato, il cofano non è più riutilizzabile. Far sostituire il sistema da un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
Dispositivi di sicurezza fondamentali
Cofano attivo
2-59

Modalità operative del cofano attivo
▼Quando il cofano si attiva e quando non si attiva
Quando il cofano si attiva
Il cofano si attiva nelle condizioni seguenti:
•Se il veicolo urta frontalmente un pedone o qualche altro ostacolo quando la velocità del
veicolo è sufficiente per attivare il sistema, il sistema si attiverà nel caso l'impatto
provocato dalla collisione sia di una certa violenza, indipendentemente che questo lasci o
meno tracce sul paraurti anteriore. L'attivazione può inoltre essere provocata da un
impatto con un oggetto leggero, un piccolo animale o una cosa piccola a seconda del
livello dell'impatto stesso.
•Il sistema può attivarsi anche in caso d'impatto sulla parte inferiore del veicolo o sul
paraurti anteriore derivante dalle seguenti situazioni:
•Il veicolo urta il cordolo di un marciapiede.
•Il veicolo cade in un canale o fossato profondo.
•Il veicolo rimbalza e ripiomba a terra.
•La parte frontale inferiore del veicolo tocca la rampa di un garage, il fondo di una strada
irregolare e ondulata o un oggetto sporgente dalla superficie stradale.
Situazioni nelle quali il cofano potrebbe non attivarsi
Nelle situazioni indicate di seguito, il cofano potrebbe non attivarsi a causa della difficoltà a
rilevare l'impatto.
•L'urto con il pedone avviene con una certa angolazione o nelle zone laterali del paraurti
anteriore.
•Il pedone urtato dal veicolo ha con sé qualche oggetto, per esempio una borsa, che assorbe
l'impatto.
Situazioni nelle quali il sistema non si attiva
Il cofano non si attiva nelle condizioni seguenti:
•L'urto sul paraurti anteriore avviene mentre la velocità del veicolo è insufficiente per
attivare il sistema.
•L'urto avviene sui lati o sul retro del veicolo.
•Il veicolo cappotta o si ribalta (in questo caso il cofano attivo potrebbe attivarsi a seconda
delle condizioni nelle quali avviene l'incidente).
Dispositivi di sicurezza fondamentali
Cofano attivo
2-60
