Page 41 of 296
Black plate (41,1)

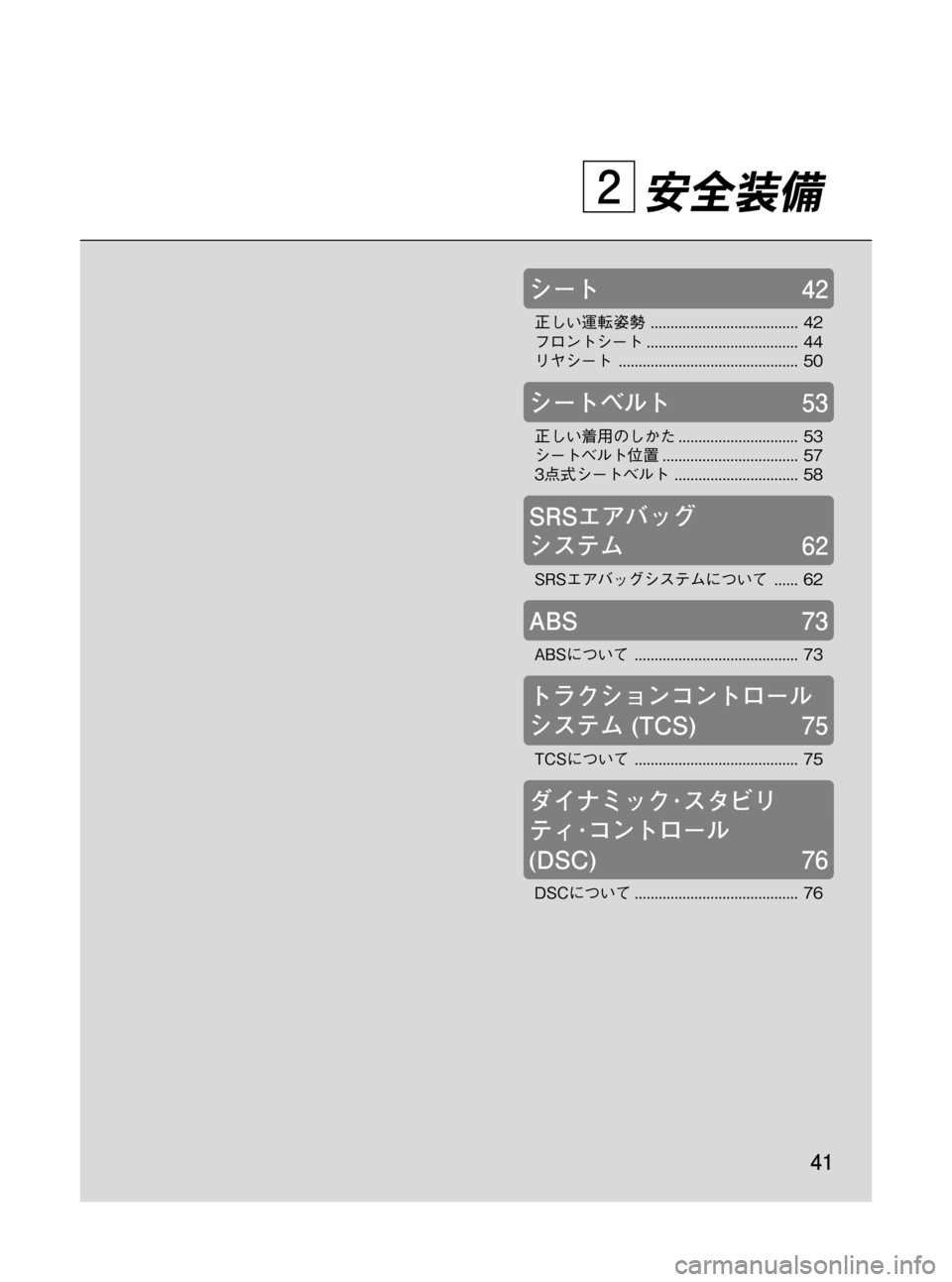

安全装備
シート42
正しい運転姿勢..................................... 42
フロントシート...................................... 44
リヤシート............................................. 50
シートベルト53
正しい着用のしかた.............................. 53
シートベルト位置.................................. 57
3点式シートベルト............................... 58
SRSエアバッグ
システム62
SRSエアバッグシステムについて...... 62
ABS 73
ABSについて......................................... 73
トラクションコントロール
システム(TCS) 75
TCSについて......................................... 75
ダイナミック・スタビリ
ティ・コントロール
(DSC) 76
DSCについて......................................... 76
41
RX-8_Fソ_4版41ページ
2010年8月23日01:41 PM
Form No.Fソ
Page 42 of 296
Black plate (42,1)

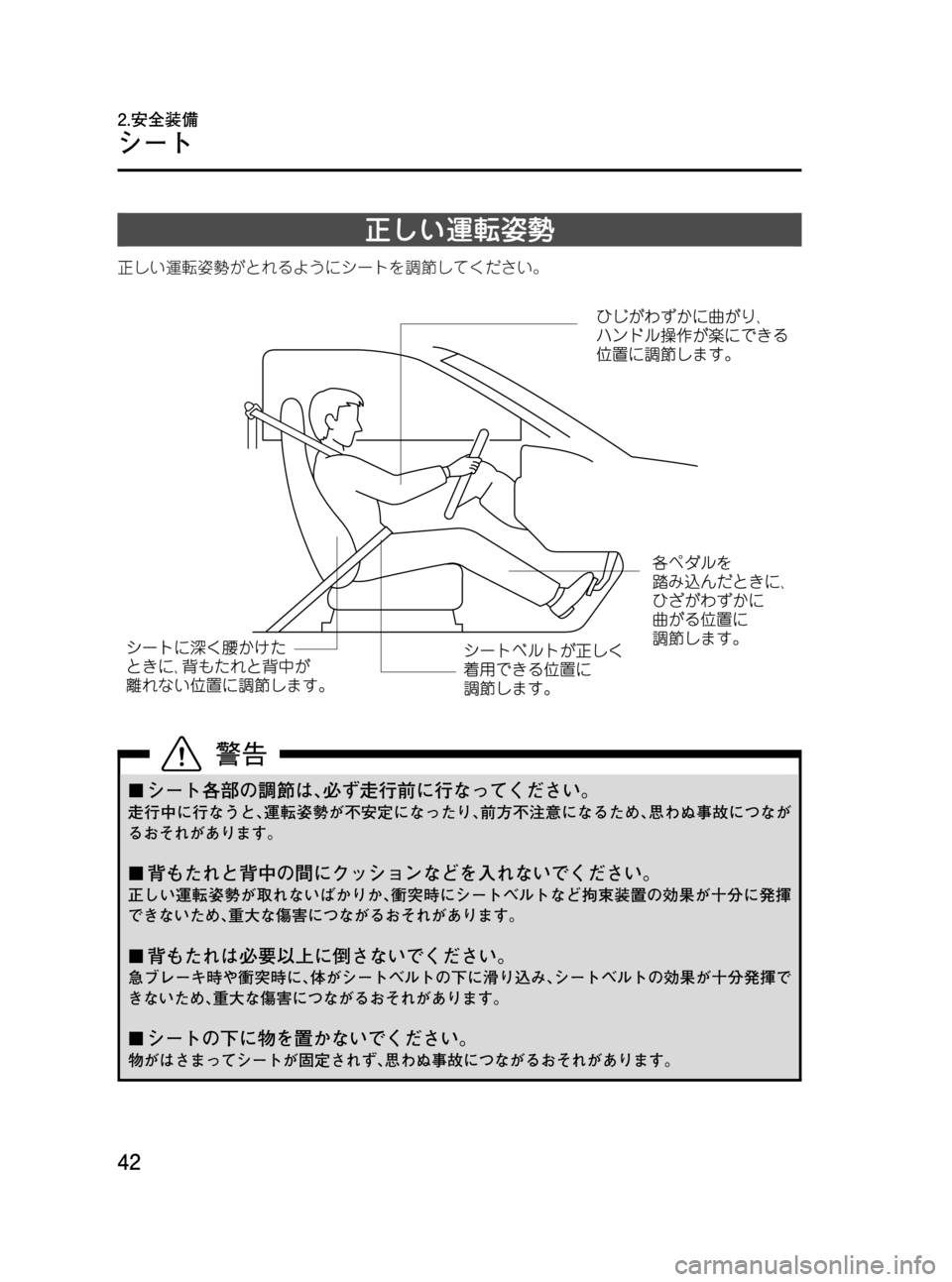

正しい運転姿勢
正しい運転姿勢がとれるようにシートを調節してください。
¢シート各部の調節は、必ず走行前に行なってください。
走行中に行なうと、運転姿勢が不安定になったり、前方不注意になるため、思わぬ事故につなが
るおそれがあります。
¢背もたれと背中の間にクッションなどを入れないでください。
正しい運転姿勢が取れないばかりか、衝突時にシートベルトなど拘束装置の効果が十分に発揮
できないため、重大な傷害につながるおそれがあります。
¢背もたれは必要以上に倒さないでください。
急ブレーキ時や衝突時に、体がシートベルトの下に滑り込み、シートベルトの効果が十分発揮で
きないため、重大な傷害につながるおそれがあります。
¢シートの下に物を置かないでください。
物がはさまってシートが固定されず、思わぬ事故につながるおそれがあります。
42
RX-8_Fソ_4版42ページ
2010年8月23日01:41 PM
Form No.Fソ
シート
2.安全装備
Page 43 of 296
Black plate (43,1)

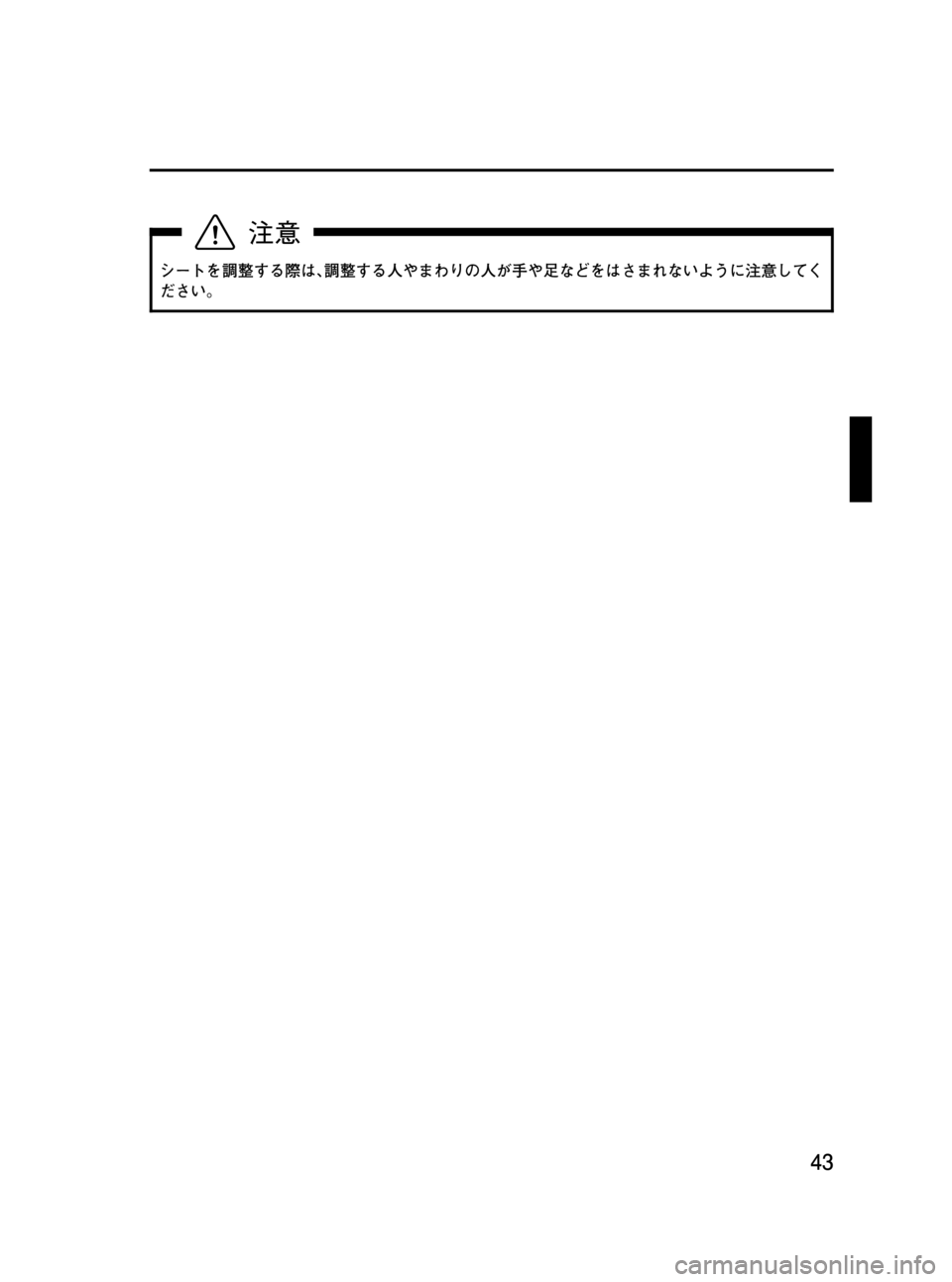

シートを調整する際は、調整する人やまわりの人が手や足などをはさまれないように注意してく
ださい。
43
RX-8_Fソ_4版43ページ
2010年8月23日01:42 PM
Form No.Fソ
Page 44 of 296
Black plate (44,1)

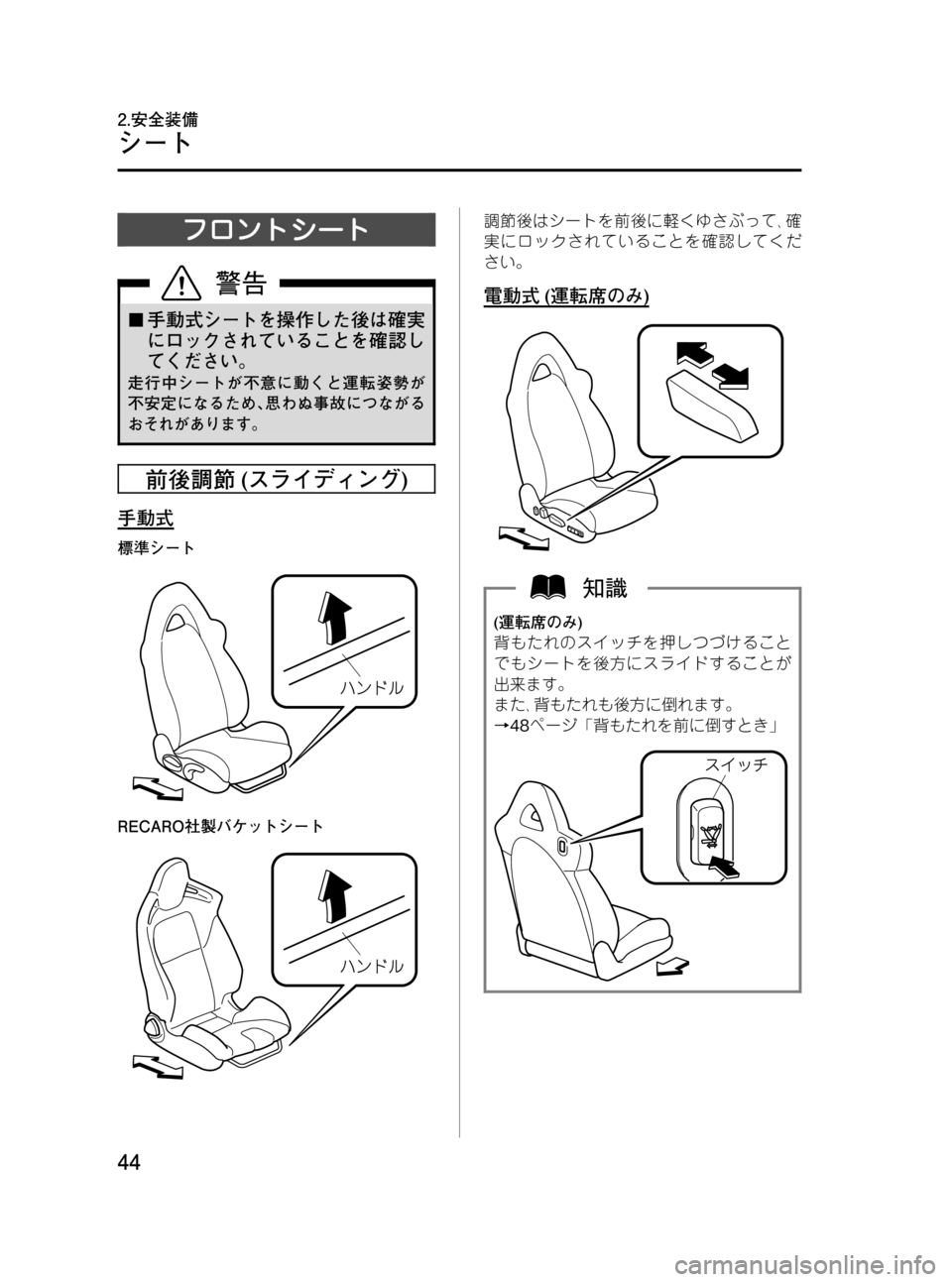

フロントシート
¢手動式シートを操作した後は確実
にロックされていることを確認し
てください。
走行中シートが不意に動くと運転姿勢が
不安定になるため、思わぬ事故につながる
おそれがあります。
前後調節(スライディング)
手動式
標準シート
RECARO社製バケットシート
調節後はシートを前後に軽くゆさぶって、確
実にロックされていることを確認してくだ
さい。
電動式(運転席のみ)
(運転席のみ)
背もたれのスイッチを押しつづけること
でもシートを後方にスライドすることが
出来ます。
また、背もたれも後方に倒れます。
→48ページ「背もたれを前に倒すとき」
44
RX-8_Fソ_4版44ページ
2010年8月23日01:42 PM
Form No.Fソ
シート
2.安全装備
Page 45 of 296
Black plate (45,1)
角度調節(リクライニング)
手動式
標準シート
調節後は背もたれを前後に軽くゆさぶって、
確実にロックされていることを確認してく
ださい。
後ろに倒した背もたれをもとにもどすとき
は、必ず背もたれを押さえながら操作して
ください。背もたれを押さえずに操作する
と、背もたれが急にもどり、けがをするおそ
れがあります。
RECARO社製バケットシート
電動式(運転席のみ)
高さ調節(運転席のみ)
手動式(標準シートのみ)
45
RX-8_Fソ_4版45ページ
2010年8月23日01:42 PM
Form No.Fソ
Page 46 of 296
Black plate (46,1)
電動式張り出し調節
(ランバーサポート)☆
電動式
スイッチを押している間、背もたれ腰部の張
り出し量が調節できます。
シートメモリー機能
(運転席のみ)☆
電動式シート
運転席のシート位置を記憶させ、シート位置
を変えても記憶させた位置にセットするこ
とができます。
シートメモリー機能を操作しているとき
は、シートの下やその周辺に手や指などを
近づけないでください。シートメモリー機
能を操作しているときは自動的にシートが
動くため、手や指などをはさんでけがをす
るおそれがあります。
46☆印はグレードや仕様変更などにより装備の有無が異なります。
RX-8_Fソ_4版46ページ
2010年8月23日01:42 PM
Form No.Fソ
シート
2.安全装備
Page 47 of 296
Black plate (47,1)

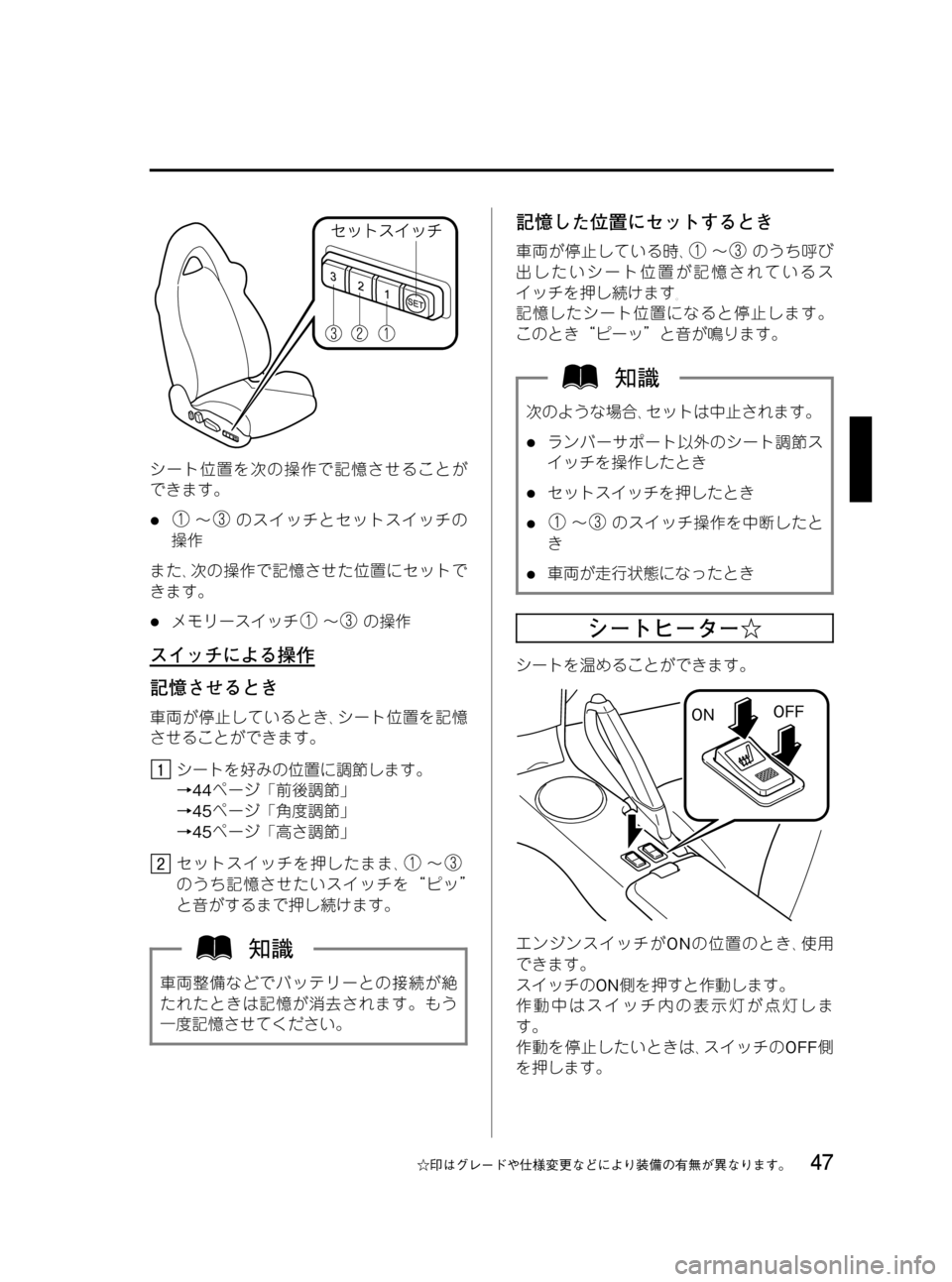

シート位置を次の操作で記憶させることが
できます。
l~のスイッチとセットスイッチの
操作
また、次の操作で記憶させた位置にセットで
きます。
lメモリースイッチ~の操作
スイッチによる操作
記憶させるとき
車両が停止しているとき、シート位置を記憶
させることができます。
シートを好みの位置に調節します。
→44ページ「前後調節」
→45ページ「角度調節」
→45ページ「高さ調節」
セットスイッチを押したまま、~
のうち記憶させたいスイッチを“ピッ”
と音がするまで押し続けます。
車両整備などでバッテリーとの接続が絶
たれたときは記憶が消去されます。もう
一度記憶させてください。
記憶した位置にセットするとき
車両が停止している時、~のうち呼び
出したいシート位置が記憶されているス
イッチを押し続けます。
記憶したシート位置になると停止します。
このとき“ピーッ”と音が鳴ります。
次のような場合、セットは中止されます。
lランバーサポート以外のシート調節ス
イッチを操作したとき
lセットスイッチを押したとき
l~のスイッチ操作を中断したと
き
l車両が走行状態になったとき
シートヒーター☆
シートを温めることができます。
エンジンスイッチがONの位置のとき、使用
できます。
スイッチのON側を押すと作動します。
作動中はスイッチ内の表示灯が点灯しま
す。
作動を停止したいときは、スイッチのOFF側
を押します。
47☆印はグレードや仕様変更などにより装備の有無が異なります。
RX-8_Fソ_4版47ページ
2010年8月23日01:42 PM
Form No.Fソ
Page 48 of 296
Black plate (48,1)
l次のような方がご使用になる場合は、熱
すぎたり、低温やけどを起こしたりする
おそれがありますので、十分注意をして
ください。
l乳幼児、お子さま、お年寄り、病人、体
の不自由な方
l皮膚の弱い方l疲労の激しい方l深酒やねむけをさそう薬(睡眠薬、か
ぜ薬など)を使用された方
l毛布や座布団など保温性のよいものを
かけた状態で使用しないでください。
シートが異常加熱し、低温やけどをする
おそれがあります。
l仮眠するときは使用しないでくださ
い。シートが異常加熱し、低温やけどを
するおそれがあります。
l突起のある重量物をシートの上に置い
たり、針金やピン等でシートクッション
をつきささないでください。シートが
異常加熱し、低温やけどをするおそれが
あります。
lシートの清掃にベンジンやガソリンな
どの有機溶剤を使用しないでくださ
い。ヒーターやシートの表面を損傷す
るおそれがあります。
lエンジン回転中に使用してください。
また、連続して長時間使用しないでく
ださい。
lシート温度はサーモスタットで自動的
に制御されています。温度の調整はで
きません。
背もたれを前に倒すとき☆
走行中·停車中を問わずフロントシートに
人が乗っているときには、背もたれを前に
倒さないでください。
人が乗っているときに背もたれを前に倒す
と、背もたれが急に倒れ、思わぬ事故につな
がるおそれがあります。
レバーを踏まないように注意してくださ
い。レバーが破損するおそれがあります。
この車両のドアはフリースタイルドアに
なっています。
→99ページ「フリースタイルドア」
そのためフロントドアが閉まっているとき
は、リヤドアを開けることができないため、
以下の手順で背もたれを前に倒して、リヤド
アを開け車両から降ります。
手動式
シートの操作は、手で支えながら確実に行
なってください。シートが倒れたときに手
や指などをはさむとけがをするおそれがあ
ります。
48☆印はグレードや仕様変更などにより装備の有無が異なります。
RX-8_Fソ_4版48ページ
2010年8月23日01:42 PM
Form No.Fソ
シート
2.安全装備
Page 49 of 296
Black plate (49,1)

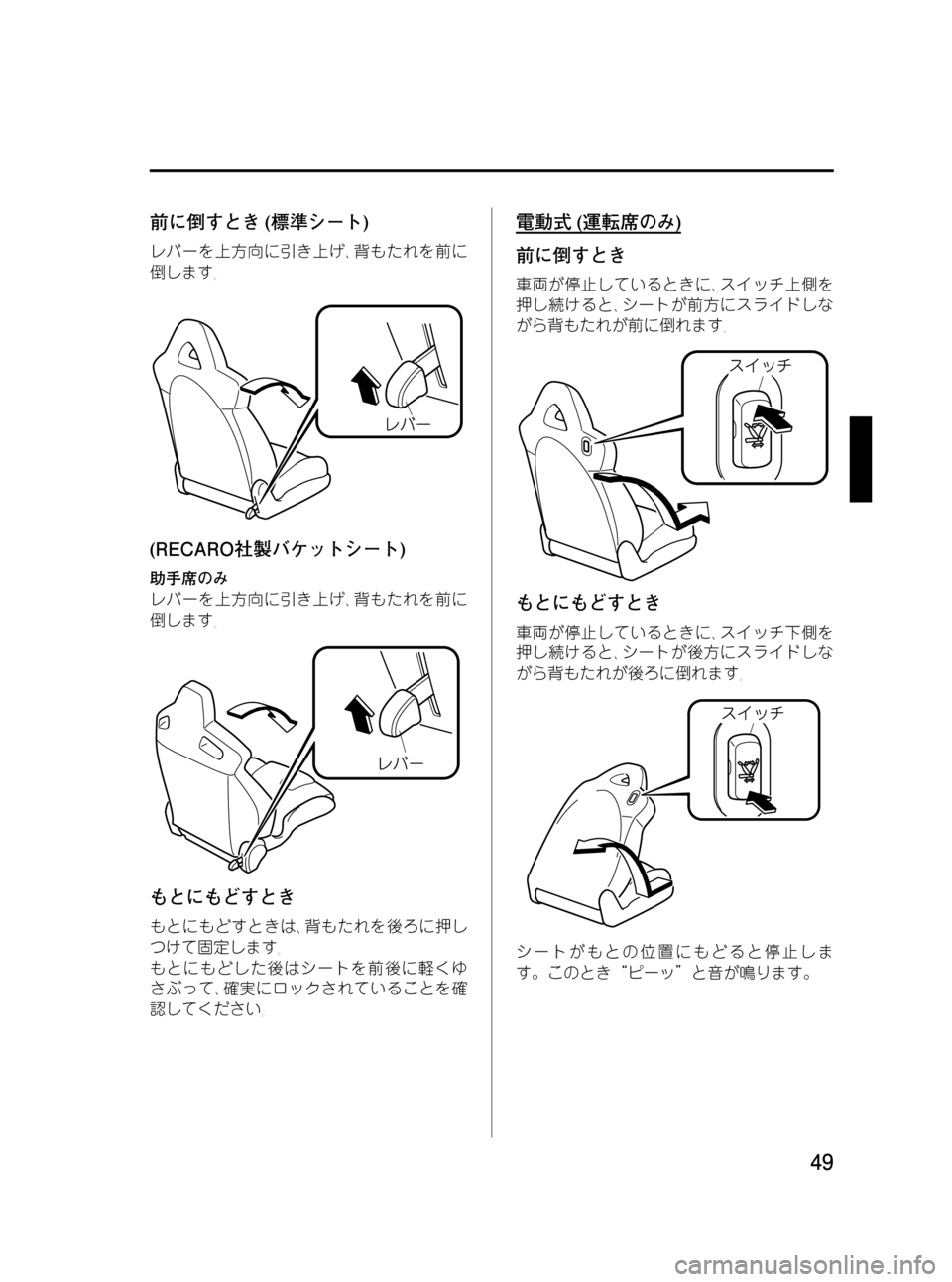

前に倒すとき(標準シート)
レバーを上方向に引き上げ、背もたれを前に
倒します。
(RECARO社製バケットシート)
助手席のみ
レバーを上方向に引き上げ、背もたれを前に
倒します。
もとにもどすとき
もとにもどすときは、背もたれを後ろに押し
つけて固定します。
もとにもどした後はシートを前後に軽くゆ
さぶって、確実にロックされていることを確
認してください。
電動式(運転席のみ)
前に倒すとき
車両が停止しているときに、スイッチ上側を
押し続けると、シートが前方にスライドしな
がら背もたれが前に倒れます。
もとにもどすとき
車両が停止しているときに、スイッチ下側を
押し続けると、シートが後方にスライドしな
がら背もたれが後ろに倒れます。
シートがもとの位置にもどると停止しま
す。このとき“ピーッ”と音が鳴ります。
49
RX-8_Fソ_4版49ページ
2010年8月23日01:42 PM
Form No.Fソ
Page 50 of 296
Black plate (50,1)
lシートがもとの位置にもどったあと、
再度スイッチを押し続けると、シート
は後方に移動します。
l次のような場合、セットは中止されま
す。
lランバーサポート以外のシート調
節スイッチを操作したとき
lセットスイッチを押したときl①~③のスイッチを操作したときl車両が走行状態になったとき
l車両整備などでバッテリーとの接続が
断たれたときはもとの位置の記憶が消
去されます。ランバーサポート以外の
シート調節スイッチを操作してシート
位置を記憶させてください。
リヤシート
ISOFIX対応チャイルドシート
固定ロアアンカレッジ
リヤシートには、シートベルトを使わずに
チャイルドシートを固定するためのロアア
ンカレッジが装備されています。
この固定ロアアンカレッジには、道路運送車
両の保安基準に適合したチャイルドシート
(チャイルドシート固定ロアアンカレッジ対
応の純正チャイルドシート)のみを取り付け
ることができます。詳しくはマツダ販売店
にご相談ください。
lISOはInternational Standard
Organization (国際標準化機構)の略で
す。
lチャイルドシート固定ロアアンカレッ
ジ対応の純正チャイルドシートはチャ
イルドシート固定ロアアンカレッジで
固定し、この車のシートベルトでは固
定しないでください。
50
RX-8_Fソ_4版50ページ
2010年8月23日01:42 PM
Form No.Fソ
シート
2.安全装備
