MAZDA MODEL SCRUM VAN / WAGON 2018 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

運転する前に/シートベルト
3-63
3
取扱い
乗用タイプ車の場合、後席に人を乗せな
い と き は、シ ー ト ベ ル ト（1）お よ び タ
ングプレート（2）を次の図のようにベ
ルトガイド（3）にかけてください。
64P30190
上図のシートは代表例です。お車のタ
イプにより異なります。
お手入れ
お手入れの方法は、布地などと同様で
す。
→　6-5ページ（布地、ビニールレザー、
樹脂部品などの手入れ）
シートベルトにほつれや擦り傷、切
り傷があるときは、ベルトを交換し
てください。
バックルが正常に動かないときは、マ
ツダ販売店で点検を受けてください。
衝突などでベルトに強い力がかかっ
たときは、外観に異常がなくても、
機能が損なわれていることがありま
す。ベルトを交換してください。
バックルの内部に異物が入ったり、飲
み物をこぼしたりしたときは、シー
トベルトが正常に機能を発揮しない
おそれがありますので、マツダ販売
店で点検を受けてください。
シートベルトの
取扱いとお手入れ
(1)
(2)
(3)
ベルトをドアにはさまないでくださ
い。ドアを閉める前に、ベルトがた
るみなく巻きもどされているか確認
してください。
ベルトを改造したり、取り外したり
しないでください。
漂白剤、溶剤、染料を使用しないでく
ださい。しみ、変色、強度低下の原因
となり、シートベルトが正常に機能を
発揮しないおそれがあります。
000-取扱説明書.book 63 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-64
3
シートベルトプリテンショ
ナーとは
エンジンスイッチが のときに、次
のような状況になると、肩ベルトを瞬時
に巻き取ります。
車の前方向から強い衝撃を受けたと
き。運転席・助手席 SRS エアバッグシ
ステムと連動しています。
→　3-70ページ
（SRSエアバッグシステムの作動）
また、運転席側はラップアウタープリテ
ンショナー機構により、腰ベルトも同時
に巻き取ります。
80J1018
正常に機能させるために
シートベルトプリテンショナーの機能に
影響をあたえる部品に手を加えないでく
ださい。シートベルトが思いがけないと
きに巻き取られたり、必要なときに正常
に巻き取られなくなったりすることがあ
ります。
→　2-39 ページ（部品の取り付け、取
り外し、修理をするときは）
SRSエアバッグ警告灯
81M30841
メーターパネル内にあります。
シートベルトプリテンショナー、SRS
エアバッグが作動したまたは電子制御
システムに異常があると、 エンジンス
イッチが のときに点灯します。
→　1-12ページ（警告灯・表示灯） 作動したプリテンショナーおよびエア
バッグは再使用できません。マツダ販
売店で交換してください。
シートベルトプリテンショナー
（前席のみ）
ON
拘束効果を
高める
ON
000-取扱説明書.book 64 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/シートベルト
3-65
3
廃棄や廃車
作動していないシートベルトプリテン
ショナーは、決められた手順で作動させ
てから廃棄する必要があります。車の前方向から強い衝撃を受けると、
シートベルト巻き取り装置内のシートベ
ルト可変ロードリミッターが作動し、乗
員に一定以上の荷重がかからないように
肩ベルトを 2 段階に繰り出して、衝撃を
緩和します。
80J1039
82K179
プリテンショナーを廃棄するときや、
装備車を廃車するときは、マツダ販売
店にご相談ください。
強い衝撃を受けたシートベルトは、
ショルダーアンカー部（1）およびタ
ングプレート部（2）の樹脂が強い摩
擦で溶けてベルトに付着し、ベルトが
滑りにくくなります。このような場合
は、シートベルトが本来の機能を発揮
できません。マツダ販売店で交換して
ください。
シートベルト可変ロード
リミッター（前席のみ）
胸に
加わる力を
緩和する
(1)
(2)
000-取扱説明書.book 65 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-66
3
SRSエアバッグシステムとは
SRS とは Supplemental Restraint
System（サプリメンタル　レストレイ
ント　システム）の略で、補助拘束装置
の意味です。
■ 運転席・助手席 SRS エアバッ
グシステム
エンジンスイッチが の場合に、車
の前方向から強い衝撃を受け、シートベ
ルトを着用していてもハンドルや助手席
側インパネに顔面が当たるような強い衝
突のときに、運転席・助手席 SRS エア
バッグが瞬時にふくらむ構造になってい
ます。
運転席・助手席 SRS エアバッグシステ
ムは、ふくらんだ SRS エアバッグが
クッションの役割をして、シートベル
トを着用した運転席・助手席乗員の主
に顔面への衝撃を軽減する効果があり
ます。シートベルトは必ず着用してく
ださい。
→　3-61ページ
（シートベルトの着用のしかた）
80J090
65J106
この車は、イベントデータレコーダー
（EDR）システムにより、SRS エア
バッグが作動したときのデータを記
録・蓄積します。
→　データの記録について
SRSエアバッグ
SRSエアバッグ車を
運転するときは
ON
SRS エアバッグシステムは、シート
ベルトに代わるものではありません。
シートベルトと併用することで、そ
の効果を発揮するシートベルトの補
助拘束装置です。したがって SRS エ
アバッグシステムが装備されている
車であっても、シートベルトを必ず
着用してください。
シートベルトは正しい姿勢で正しく
着用してください。シートベルトを
正しく着用しないと、SRS エアバッ
グの効果が十分発揮できません。
助手席SRSエアバッグは、助手席に乗
員がいなくても、運転席SRSエアバッ
グと同時にふくらみます。
000-取扱説明書.book 66 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-67
3
表示と収納場所
“SRS AIRBAG”の表示がある付近に収
納されています。
■ 運転席SRSエアバッグ
65P30420
■ 助手席SRSエアバッグ
64P30220
上図のハンドル、インパネは代表例で
す。お車のタイプにより異なります。
着座姿勢
運転者および助手席の同乗者は、シート
に奥深くすわり、背もたれに背中を軽く
つけてください。また、シートを前方に
出しすぎないようにシートの位置を調節
してください。
とくに助手席の同乗者は、後席の同乗者
のさまたげにならない位置までシートを
後方に移動し、助手席 SRS エアバッグか
らできるだけ離れてすわってください。
→　2-11ページ（正しい運転姿勢）
お子さま用シートの取り付け
→　2-7 ページ（お子さま用シートの使
用について）
→　3-74 ページ（お子さま用シートの
選択について）
→　3-80 ページ（お子さま用シートの
シートベルトによる固定）
エアバッグの収納部分に傷がついて
いたり、ひび割れがあったりすると
きは、マツダ販売店で交換してくだ
さい。エアバッグが正常に作動しな
いおそれがあります。
エアバッグの収納場所を強打したり、
衝撃を加えたりしないでください。エ
アバッグが正常に作動しなくなった
り誤ってふくらんだりして、思わぬ
傷害を受けるおそれがあります。
000-取扱説明書.book 67 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-68
3
SRSエアバッグシステムを
正常に機能させるために
SRS エアバッグがふくらむ範囲にものが
あると、ものが飛ばされたり SRS エア
バッグが正常にふくらまなくなったりす
るおそれがあります。
■ 運転席SRSエアバッグについて
80J094
サスペンションを改造しないでくだ
さい。車高やサスペンションの硬さ
が変わると、SRS エアバッグの誤作
動の原因になります。
車両前部にグリルガードなどを装着
するときは、マツダ販売店にご相談
ください。車両前部を改造すると、
SRS エアバッグが正常に作動しなく
なるおそれがあります。
無線機などを取り付けるときは、マ
ツダ販売店にご相談ください。無線
機の電波などが SRS エアバッグのコ
ンピューターに悪影響をあたえるお
それがあります。
SRS エアバッグが作動しない程度の
事故であっても、事故後はマツダ販
売店で点検を受けてください。シス
テム本来の機能が損なわれていると、
万一のときに SRS エアバッグの効果
が十分に発揮できないおそれがあり
ます。
SRSエアバッグシステムの
取扱いSRSエアバッグは、その機能に影響
をあたえる部品に手を加えると、思
いがけないときにふくらんだり、必
要なときに正常に作動しなくなった
りすることがあります。次のような
場合は、システムに悪影響をおよぼ
しますので、事前にマツダ販売店に
ご相談ください。
・ハンドルの取り外し、ハンドルま
わりの修理など
・インパネまわり、センターコン
ソール付近の修理および電気配線
の修理
・オーディオ用品などの取り付け
・ダッシュボード周辺の板金塗装お
よび修理
・前席シートの交換およびシートま
わりの修理
・センターピラーまわりの修理
ハンドルにもたれかかるなどして、
SRS エアバッグ収納部に手や顔、胸
などを近づけないでください。SRS
エアバッグが作動したときの強い衝
撃で、重大な傷害を受けるおそれが
あります。
ハンドルを交換する、ハンドルの
パッド部にステッカーを貼る、色を
ぬる、カバーで覆うなどの改造をし
ないでください。万一のときに SRS
エアバッグが正常にふくらまなくなる
おそれがあります。
000-取扱説明書.book 68 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-69
3

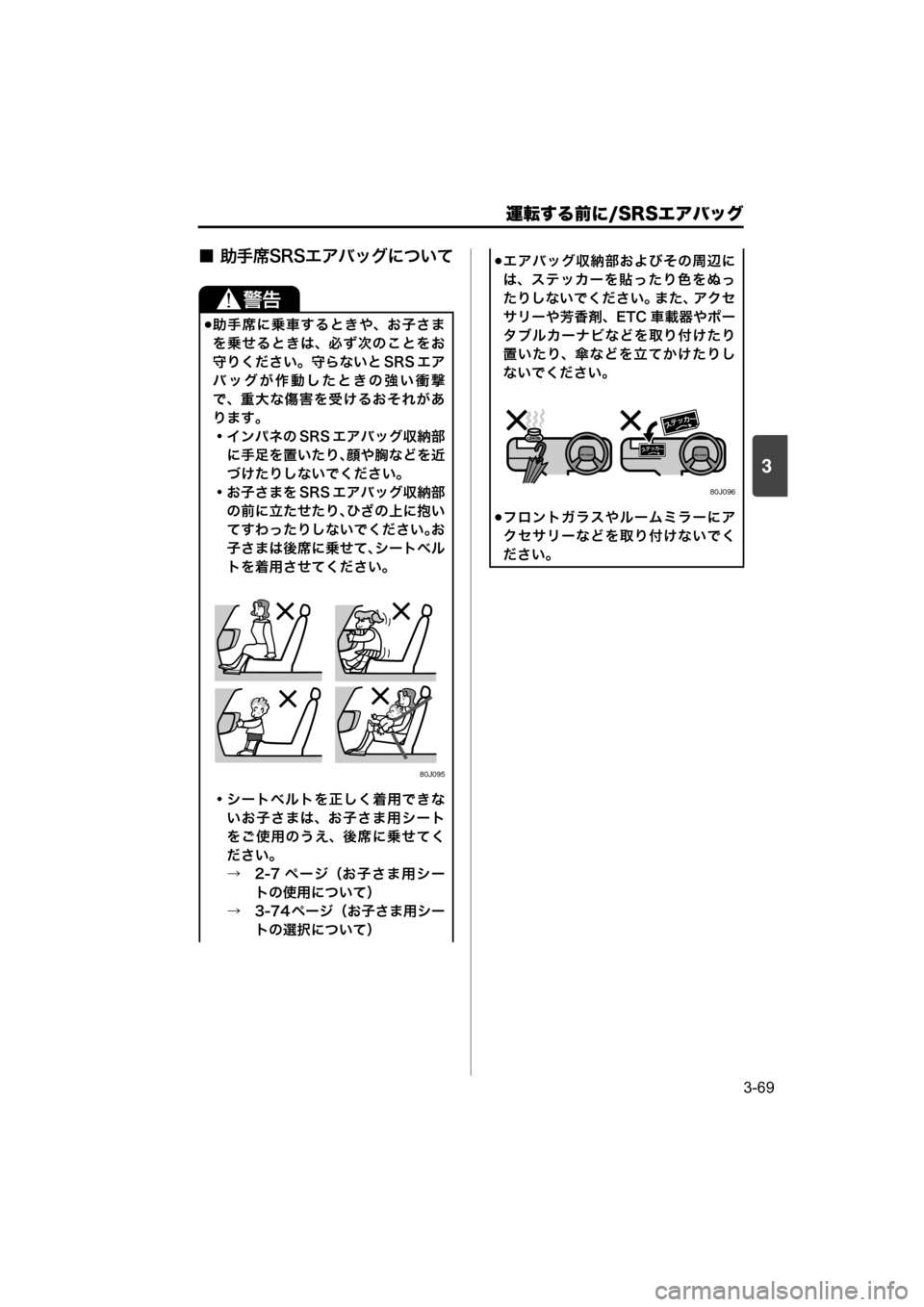

■ 助手席SRSエアバッグについて
助手席に乗車するときや、お子さま
を乗せるときは、必ず次のことをお
守りください。守らないと SRS エア
バッグが作動したときの強い衝撃
で、重大な傷害を受けるおそれがあ
ります。
・インパネの SRS エアバッグ収納部
に手足を置いたり、顔や胸などを近
づけたりしないでください。
・お子さまを SRS エアバッグ収納部
の前に立たせたり、ひざの上に抱い
てすわったりしないでください。お
子さまは後席に乗せて、シートベル
トを着用させてください。
80J095
・シートベルトを正しく着用できな
いお子さまは、お子さま用シート
をご使用のうえ、後席に乗せてく
ださい。
→　2-7 ページ（お子さま用シー
トの使用について）
→　3-74 ページ（お子さま用シー
トの選択について）
エアバッグ収納部およびその周辺に
は、ステッカーを貼ったり色をぬっ
たりしないでください。また、アクセ
サリーや芳香剤、ETC 車載器やポー
タブルカーナビなどを取り付けたり
置いたり、傘などを立てかけたりし
ないでください。
80J096
フロントガラスやルームミラーにア
クセサリーなどを取り付けないでく
ださい。
000-取扱説明書.book 69 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-70
3
作動したとき
エアバッグは、高温のガスで瞬時にふ
くらみます。事故の発生状況や乗員の
姿勢によっては、擦過傷、打撲、やけ
どなどを負うことがあります。
ふくらんだエアバッグは、すぐにしぼ
む構造になっています。
運転席･助手席SRSエアバッグ
■ こんなとき作動します
衝突しても変形や移動をしない構造物
（コンクリートの壁など）に、約 25
km/h以上の速度で正面衝突したとき
68H40210
車両の前方約 30゜以内の方向から、上
図の正面衝突と同等の強い衝撃を受け
たとき
68H40220
エアバッグが作動したあとは、エア
バッグの構成部品に触れないでくださ
い。作動直後は構成部品が熱くなり、
やけどのおそれがあります。
エアバッグが作動すると大きな音がし
て白い煙のようなガスが出ますが、火
災ではありません。また、人体への影
響もありません。
ただし、残留物が目や皮膚などに付着
したときは、できるだけ早く水で洗い
流してください。皮膚の弱い方などは、
まれに皮膚を刺激する場合があります。
作動したプリテンショナーおよびエア
バッグは再使用できません。マツダ販
売店で交換してください。
SRSエアバッグシステムの
作動
000-取扱説明書.book 70 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-71
3
■ こんなとき作動することがあ
ります
車体下部に強い衝撃を受けると、多くの
場合作動します。
縁石や中央分離帯などに衝突したとき
68H40230
深い穴や溝などに落ちたとき
68H40240
ジャンプして地面にぶつかったり、道
路から落下したりしたとき
68H40250
■ こんなとき作動しないことが
あります
衝突の相手が変形または移動しやすかっ
たり、自車の衝突部位が変形しやすかっ
たりして強い衝撃が発生しない場合は作
動しません。
また、衝突の角度が車両前方左右約 30゜
を超えるとき、多くの場合は作動しませ
ん。
停車している同程度の重さの車に、
50 km/h程度、もしくはそれ以下の速
度で正面から衝突したとき
68H40290
トラックの荷台の下などへもぐり込ん
だとき
68H40300
電柱や立木などに衝突したとき
68H40310
000-取扱説明書.book 71 ページ ２０１７年３月３１日　金曜日　午後３時９分

運転する前に/SRSエアバッグ
3-72
3
前方約30゜を超える角度で、コンクリー
トの壁やガードレールなどに衝突した
とき
68H40320
衝突時に変形、移動しないコンクリー
トのような固い壁に正面衝突したとき
であっても衝突速度が約25 km/h以下
のとき
68H40330
■ こんなときは作動しません
後方、横方向からの衝突、横転などでは
作動しません。衝撃が強いとまれに作動
する場合があります。
後方からの衝突
68H40261
横方向からの衝突
68H40271
横転や転覆をしたとき
68H40280
