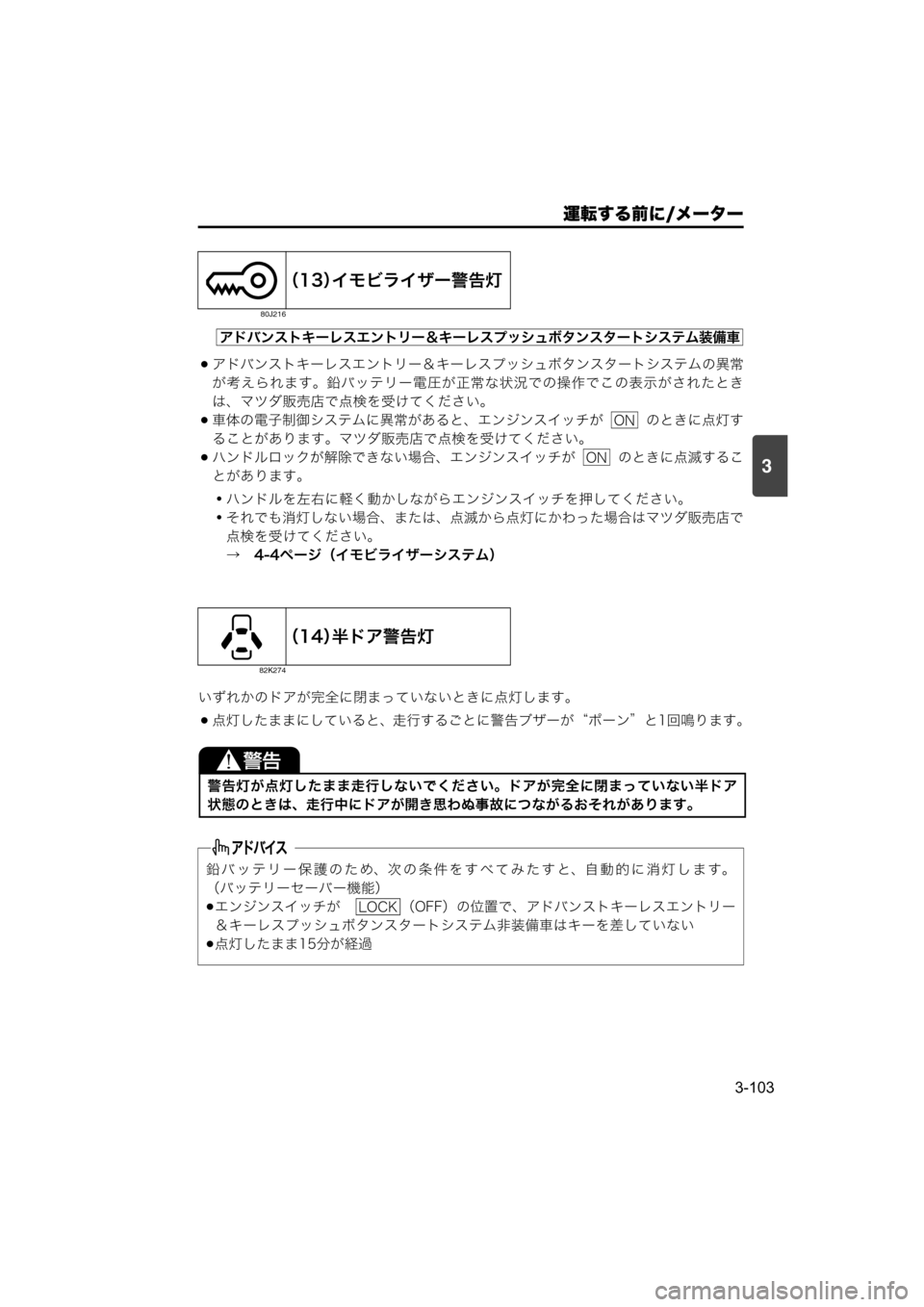

Page 181 of 400
運転する前に/メーター
3-103
3
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステムの異常
が考えられます。鉛バッテリー電圧が正常な状況での操作でこの表示がされたとき
は、マツダ販売店で点検を受けてください。
車体の電子制御システムに異常があると、エンジンスイッチが のときに点灯す
ることがあります。マツダ販売店で点検を受けてください。
ハンドルロックが解除できない場合、エンジンスイッチが のときに点滅するこ
とがあります。
・ハンドルを左右に軽く動かしながらエンジンスイッチを押してください。
・それでも消灯しない場合、または、点滅から点灯にかわった場合はマツダ販売店で
点検を受けてください。
→ 4-4ページ(イモビライザーシステム)
いずれかのドアが完全に閉まっていないときに点灯します。
点灯したままにしていると、走行するごとに警告ブザーが“ポーン”と1回鳴ります。
(13)イモビライザー警告灯
80J216
(14)半ドア警告灯
82K274
警告灯が点灯したまま走行しないでください。ドアが完全に閉まっていない半ドア
状態のときは、走行中にドアが開き思わぬ事故につながるおそれがあります。
鉛バッテリー保護のため、次の条件をすべてみたすと、自動的に消灯します。
(バッテリーセーバー機能)
エンジンスイッチが (OFF)の位置で、アドバンストキーレスエントリー
&キーレスプッシュボタンスタートシステム非装備車はキーを差していない
点灯したまま15分が経過
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム装備車
ON
ON
LOCK
000-取扱説明書.book 103 ページ 2017年3月31日 金曜日 午後3時9分

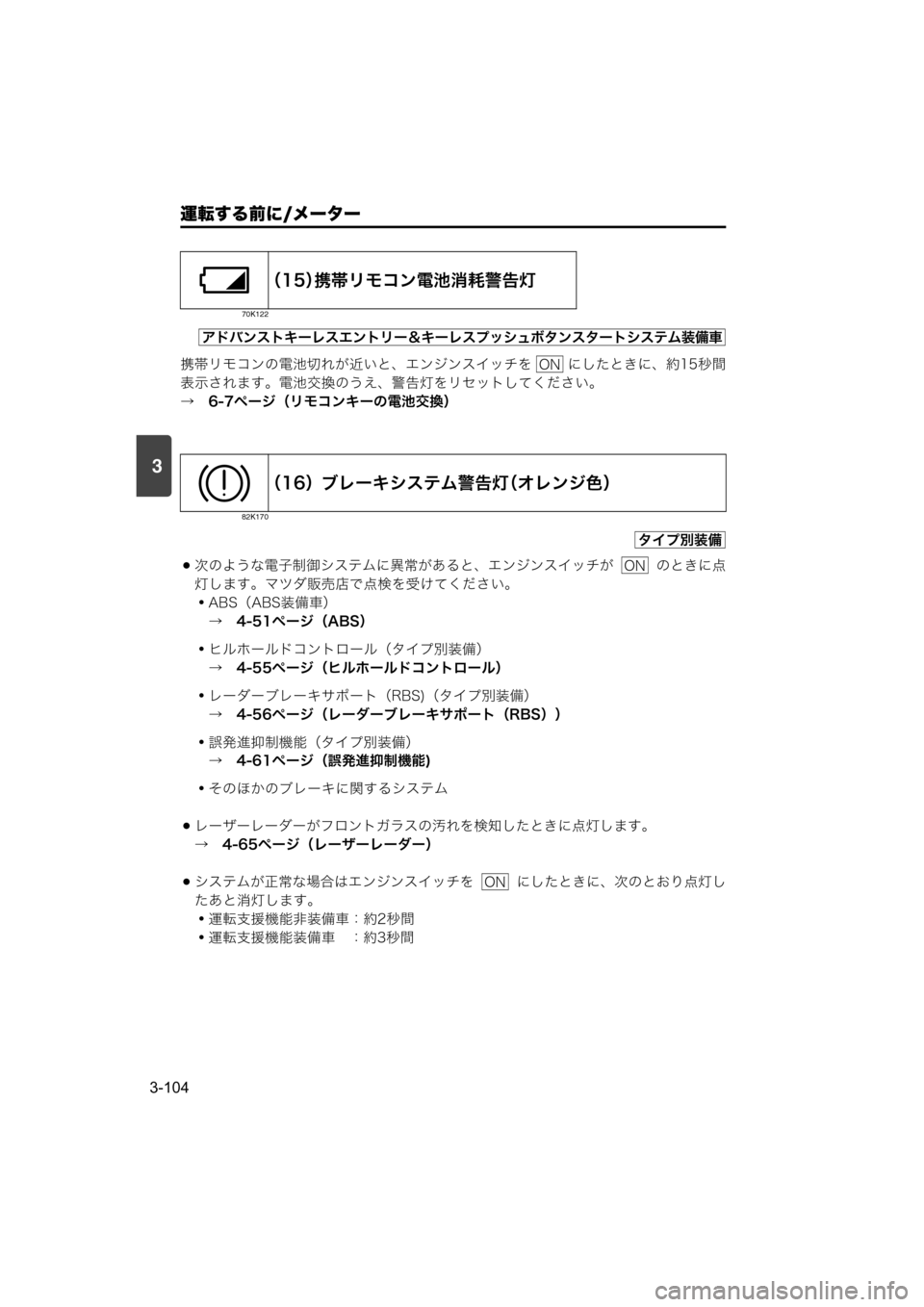

Page 182 of 400
運転する前に/メーター
3-104
3
携帯リモコンの電池切れが近いと、エンジンスイッチを にしたときに、約15秒間
表示されます。電池交換のうえ、警告灯をリセットしてください。
→ 6-7ページ(リモコンキーの電池交換)
次のような電子制御システムに異常があると、エンジンスイッチが のときに点
灯します。マツダ販売店で点検を受けてください。
・ABS(ABS装備車)
→ 4-51ページ(ABS)
・ヒルホールドコントロール(タイプ別装備)
→ 4-55ページ(ヒルホールドコントロール)
・レーダーブレーキサポート(RBS)(タイプ別装備)
→ 4-56ページ(レーダーブレーキサポート(RBS))
・誤発進抑制機能(タイプ別装備)
→ 4-61ページ(誤発進抑制機能)
・そのほかのブレーキに関するシステム
レーザーレーダーがフロントガラスの汚れを検知したときに点灯します。
→ 4-65ページ(レーザーレーダー)
システムが正常な場合はエンジンスイッチを にしたときに、次のとおり点灯し
たあと消灯します。
・運転支援機能非装備車:約2秒間
・運転支援機能装備車 :約3秒間
(15)携帯リモコン電池消耗警告灯
70K122
(16)ブレーキシステム警告灯(オレンジ色)
82K170
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム装備車
ON
タイプ別装備
ON
ON
000-取扱説明書.book 104 ページ 2017年3月31日 金曜日 午後3時9分

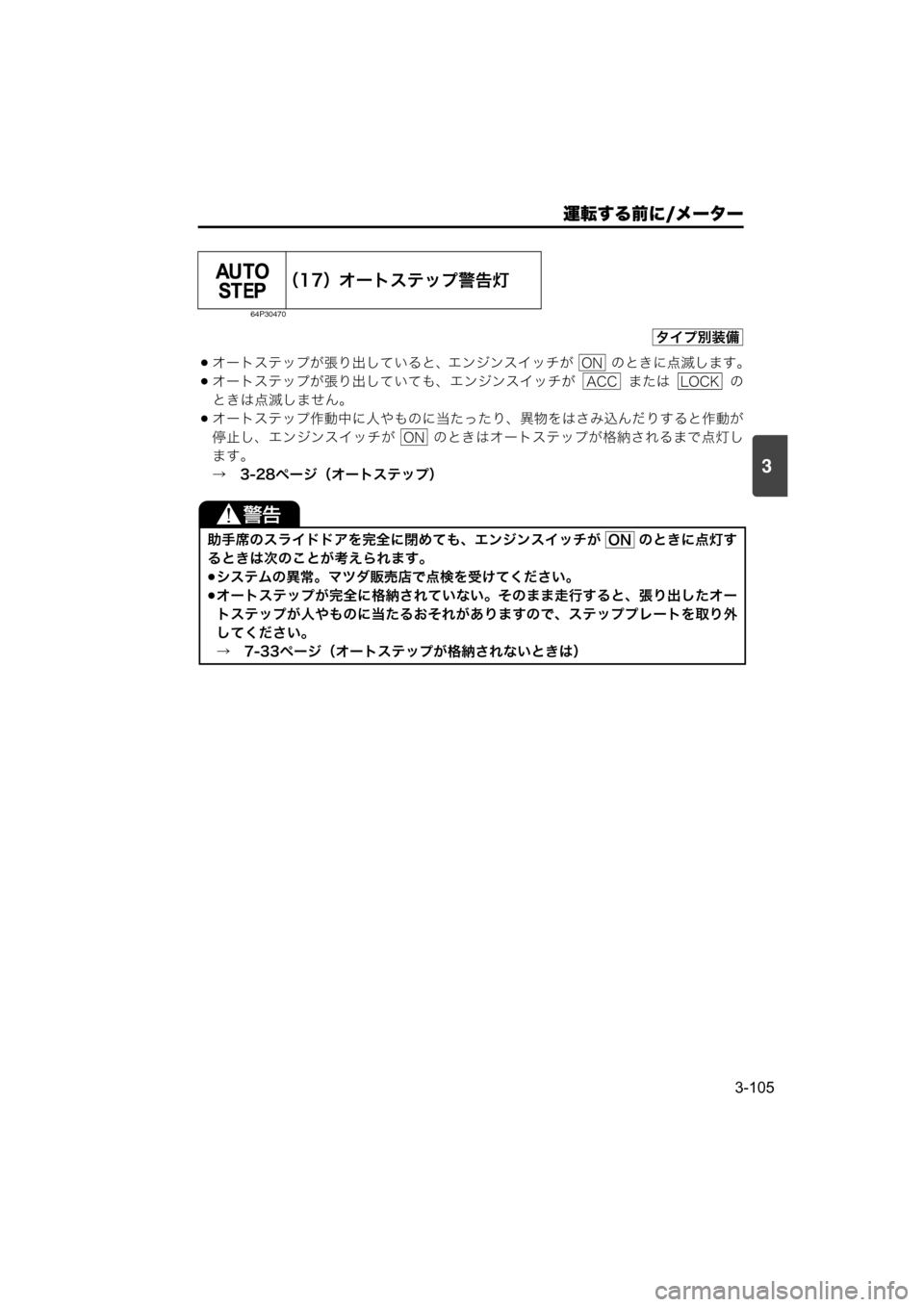

Page 183 of 400
運転する前に/メーター
3-105
3
オートステップが張り出していると、エンジンスイッチが のときに点滅します。
オートステップが張り出していても、エンジンスイッチが または の
ときは点滅しません。
オートステップ作動中に人やものに当たったり、異物をはさみ込んだりすると作動が
停止し、エンジンスイッチが のときはオートステップが格納されるまで点灯し
ます。
→ 3-28ページ(オートステップ)
(17)オートステップ警告灯
64P30470
助手席のスライドドアを完全に閉めても、エンジンスイッチが のときに点灯す
るときは次のことが考えられます。
システムの異常。マツダ販売店で点検を受けてください。
オートステップが完全に格納されていない。そのまま走行すると、張り出したオー
トステップが人やものに当たるおそれがありますので、ステッププレートを取り外
してください。
→ 7-33ページ(オートステップが格納されないときは)
タイプ別装備
ON
ACCLOCK
ON
ON
000-取扱説明書.book 105 ページ 2017年3月31日 金曜日 午後3時9分

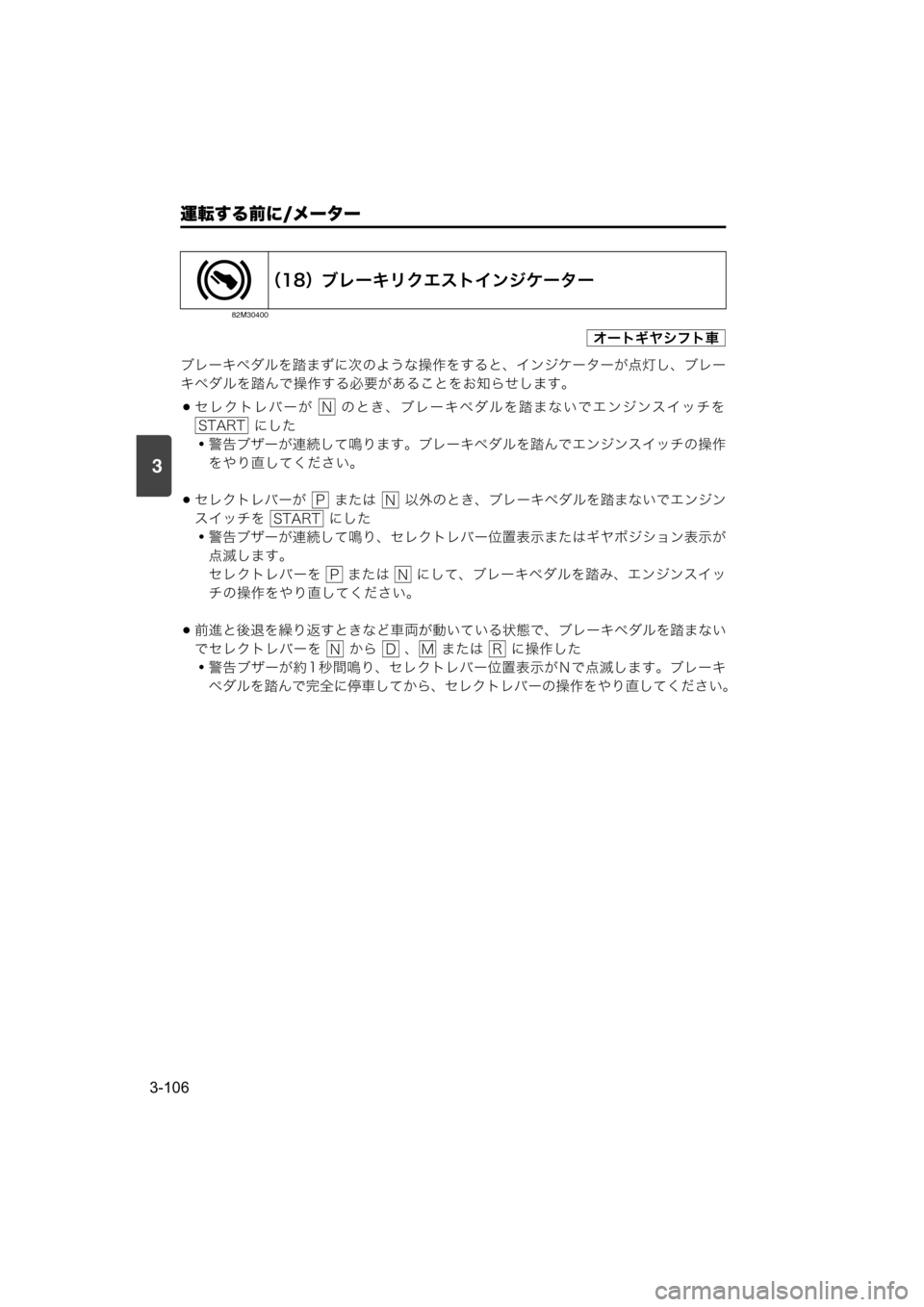

Page 184 of 400
運転する前に/メーター
3-106
3
ブレーキペダルを踏まずに次のような操作をすると、インジケーターが点灯し、ブレー
キペダルを踏んで操作する必要があることをお知らせします。
セレクトレバーが のとき、ブレーキペダルを踏まないでエンジンスイッチを
にした
・警告ブザーが連続して鳴ります。ブレーキペダルを踏んでエンジンスイッチの操作
をやり直してください。
セレクトレバーが または 以外のとき、ブレーキペダルを踏まないでエンジン
スイッチを にした
・警告ブザーが連続して鳴り、セレクトレバー位置表示またはギヤポジション表示が
点滅します。
セレクトレバーを または にして、ブレーキペダルを踏み、エンジンスイッ
チの操作をやり直してください。
前進と後退を繰り返すときなど車両が動いている状態で、ブレーキペダルを踏まない
でセレクトレバーを から 、 または に操作した
・警告ブザーが約 1 秒間鳴り、セレクトレバー位置表示が N で点滅します。ブレーキ
ペダルを踏んで完全に停車してから、セレクトレバーの操作をやり直してください。
(18)ブレーキリクエストインジケーター
82M30400
オートギヤシフト車
N
START
PN
START
PN
NDMR
000-取扱説明書.book 106 ページ 2017年3月31日 金曜日 午後3時9分

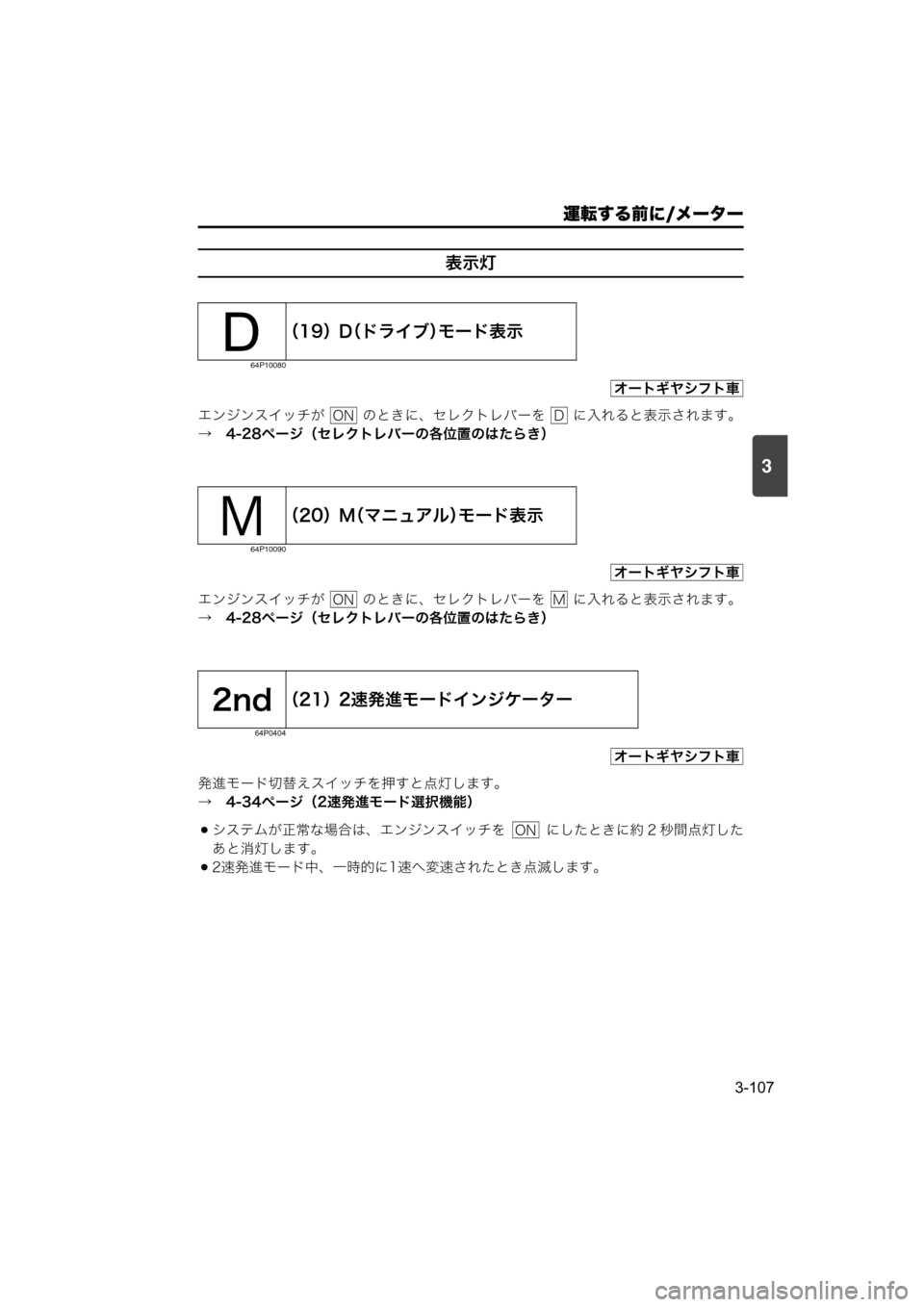

Page 185 of 400
運転する前に/メーター
3-107
3
表示灯
エンジンスイッチが のときに、セレクトレバーを に入れると表示されます。
→ 4-28ページ(セレクトレバーの各位置のはたらき)
エンジンスイッチが のときに、セレクトレバーを に入れると表示されます。
→ 4-28ページ(セレクトレバーの各位置のはたらき)
発進モード切替えスイッチを押すと点灯します。
→ 4-34ページ(2速発進モード選択機能)
システムが正常な場合は、エンジンスイッチを にしたときに約 2 秒間点灯した
あと消灯します。
2速発進モード中、一時的に1速へ変速されたとき点滅します。
(19)D(ドライブ)モード表示
64P10080
(20)M(マニュアル)モード表示
64P10090
(21)2速発進モードインジケーター
64P0404
オートギヤシフト車
OND
オートギヤシフト車
ONM
オートギヤシフト車
ON
000-取扱説明書.book 107 ページ 2017年3月31日 金曜日 午後3時9分

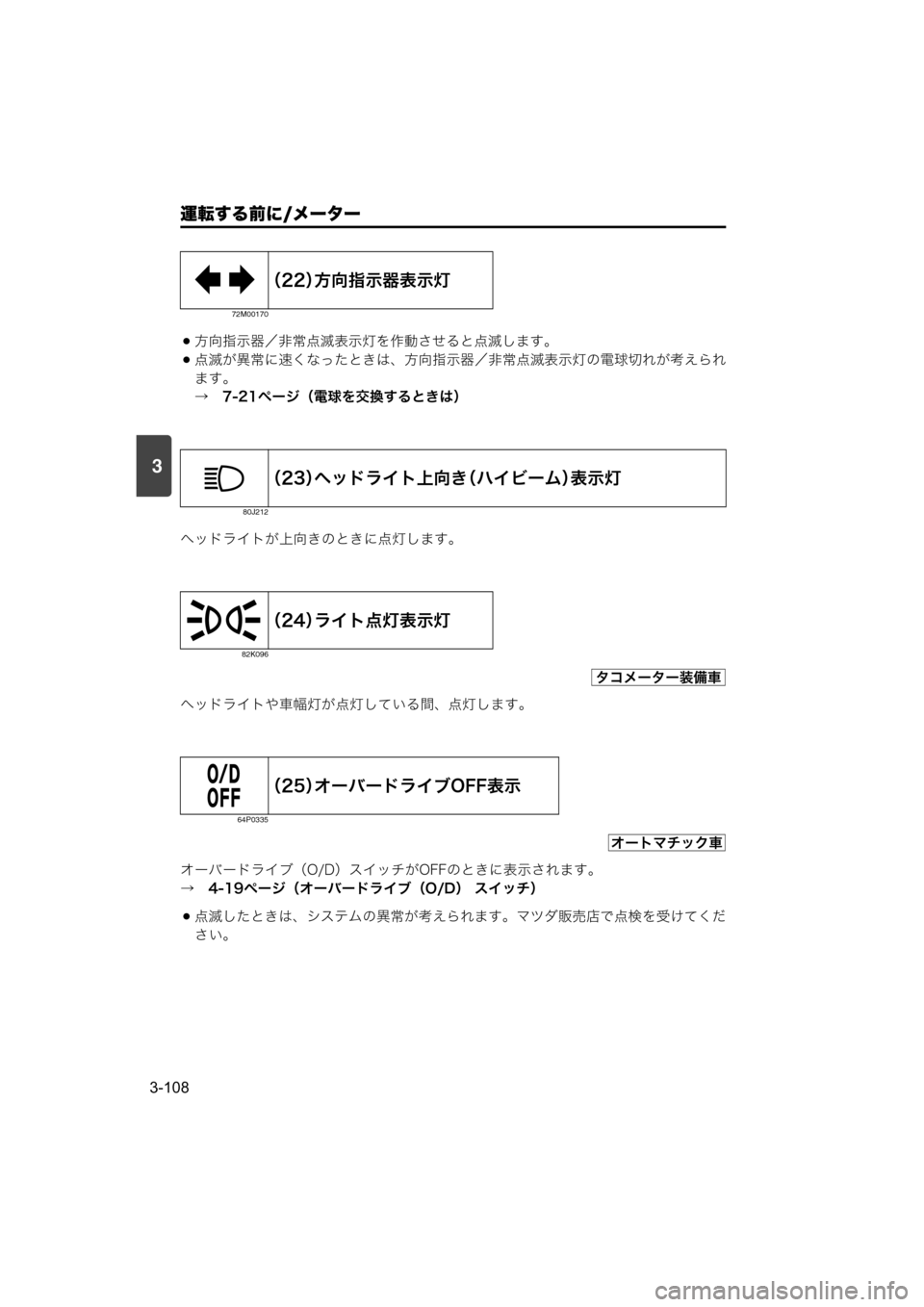

Page 186 of 400
運転する前に/メーター
3-108
3
方向指示器/非常点滅表示灯を作動させると点滅します。
点滅が異常に速くなったときは、方向指示器/非常点滅表示灯の電球切れが考えられ
ます。
→ 7-21ページ(電球を交換するときは)
ヘッドライトが上向きのときに点灯します。
ヘッドライトや車幅灯が点灯している間、点灯します。
オーバードライブ(O/D)スイッチがOFFのときに表示されます。
→ 4-19ページ(オーバードライブ(O/D) スイッチ)
点滅したときは、システムの異常が考えられます。マツダ販売店で点検を受けてくだ
さい。
(22)方向指示器表示灯
72M00170
(23)ヘッドライト上向き(ハイビーム)表示灯
80J212
(24)ライト点灯表示灯
82K096
(25)オーバードライブOFF表示
64P0335
タコメーター装備車
オートマチック車
000-取扱説明書.book 108 ページ 2017年3月31日 金曜日 午後3時9分

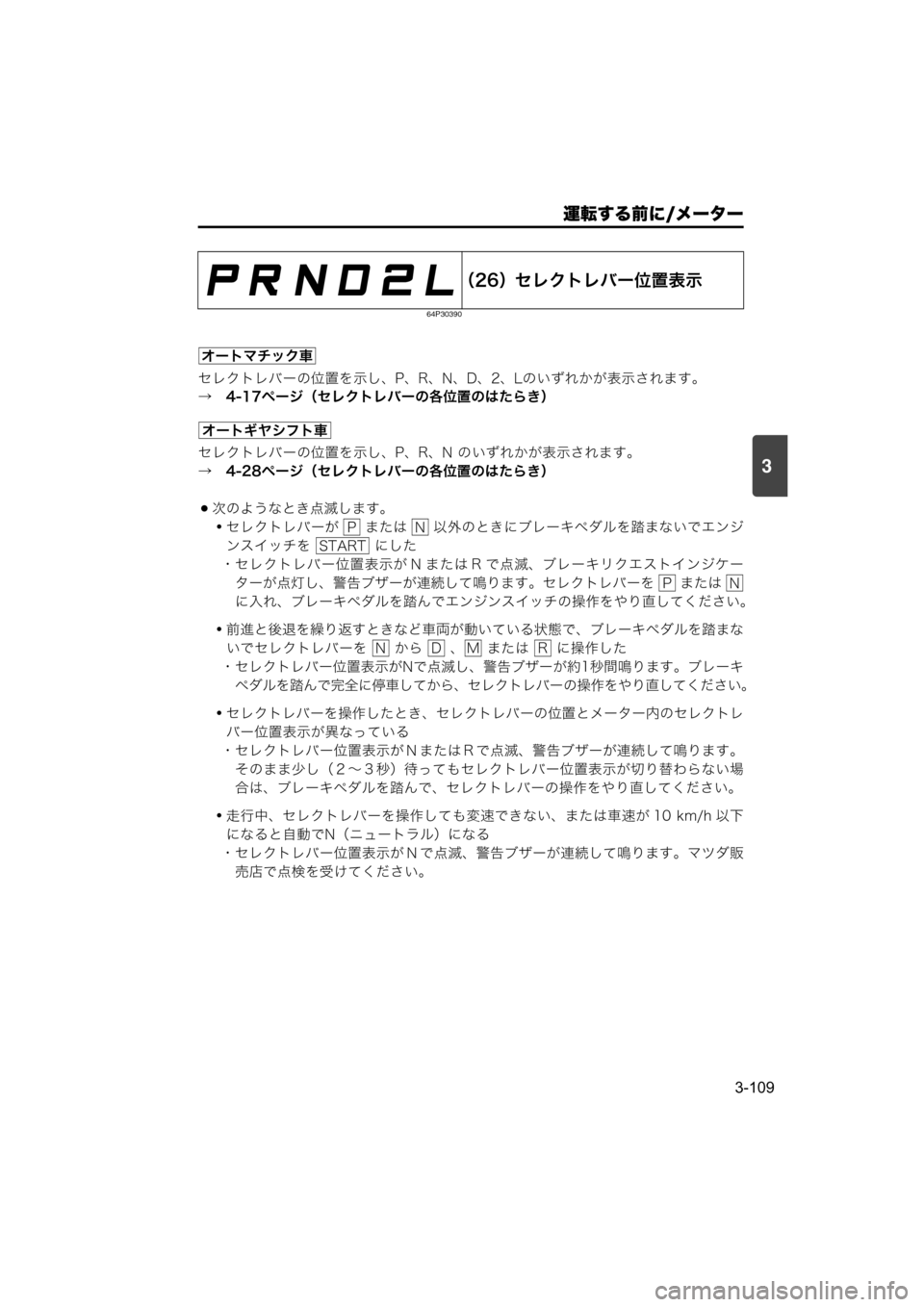

Page 187 of 400
運転する前に/メーター
3-109
3
セレクトレバーの位置を示し、P、R、N、D、2、Lのいずれかが表示されます。
→ 4-17ページ(セレクトレバーの各位置のはたらき)
セレクトレバーの位置を示し、P、R、N のいずれかが表示されます。
→ 4-28ページ(セレクトレバーの各位置のはたらき)
次のようなとき点滅します。
・セレクトレバーが または 以外のときにブレーキペダルを踏まないでエンジ
ンスイッチを にした
・セレクトレバー位置表示が N または R で点滅、ブレーキリクエストインジケー
ターが点灯し、警告ブザーが連続して鳴ります。セレクトレバーを または
に入れ、ブレーキペダルを踏んでエンジンスイッチの操作をやり直してください。
・前進と後退を繰り返すときなど車両が動いている状態で、ブレーキペダルを踏まな
いでセレクトレバーを から 、 または に操作した
・セレクトレバー位置表示がNで点滅し、警告ブザーが約1秒間鳴ります。ブレーキ
ペダルを踏んで完全に停車してから、セレクトレバーの操作をやり直してください。
・セレクトレバーを操作したとき、セレクトレバーの位置とメーター内のセレクトレ
バー位置表示が異なっている
・セレクトレバー位置表示が N または R で点滅、警告ブザーが連続して鳴ります。
そのまま少し(2~3秒)待ってもセレクトレバー位置表示が切り替わらない場
合は、ブレーキペダルを踏んで、セレクトレバーの操作をやり直してください。
・走行中、セレクトレバーを操作しても変速できない、または車速が 10 km/h 以下
になると自動でN(ニュートラル)になる
・セレクトレバー位置表示が N で点滅、警告ブザーが連続して鳴ります。マツダ販
売店で点検を受けてください。
(26)セレクトレバー位置表示
64P30390
オートマチック車
オートギヤシフト車
PN
START
PN
NDMR
000-取扱説明書.book 109 ページ 2017年3月31日 金曜日 午後3時9分

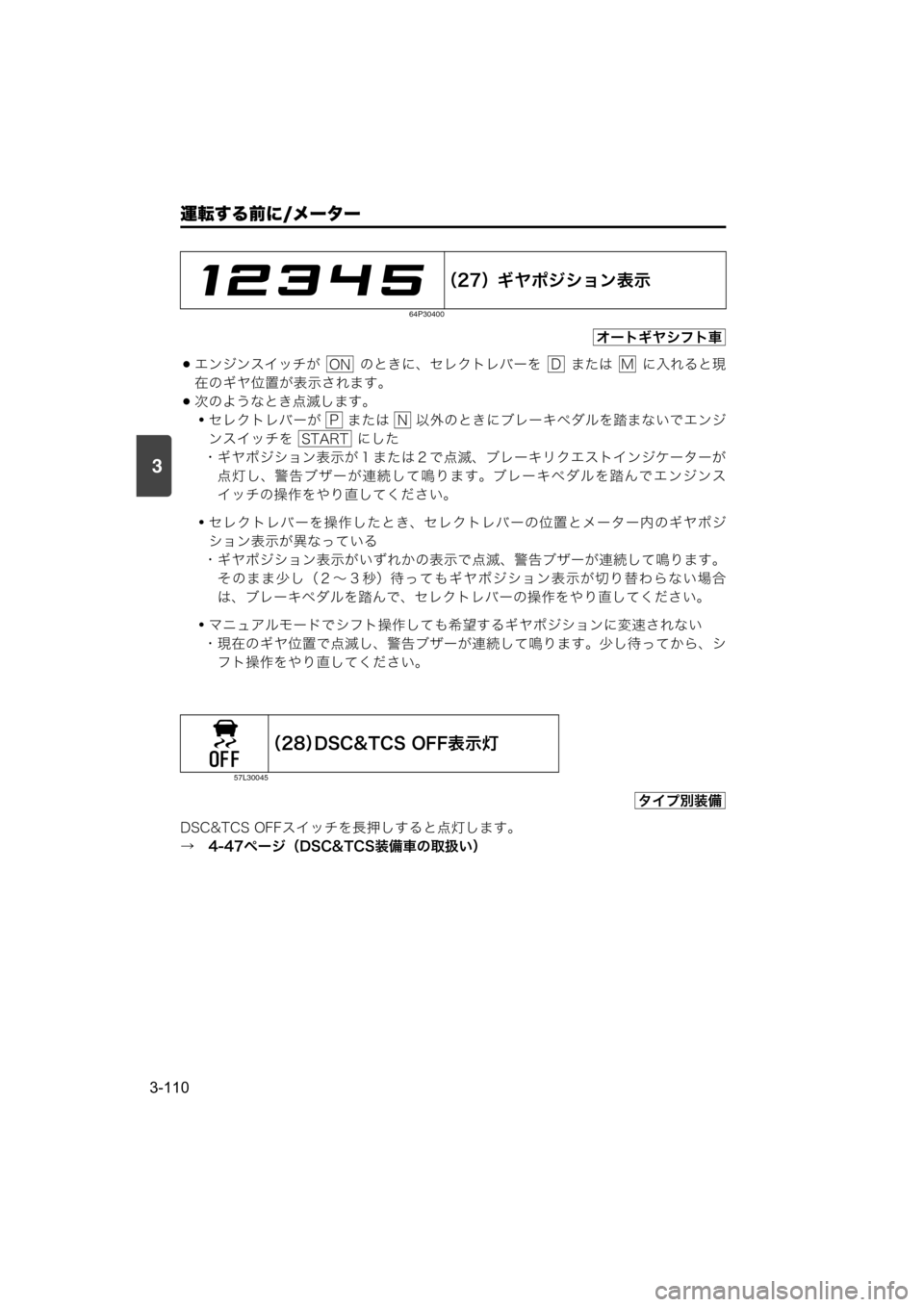

Page 188 of 400
運転する前に/メーター
3-110
3
エンジンスイッチが のときに、セレクトレバーを または に入れると現
在のギヤ位置が表示されます。
次のようなとき点滅します。
・セレクトレバーが または 以外のときにブレーキペダルを踏まないでエンジ
ンスイッチを にした
・ギヤポジション表示が1または2で点滅、ブレーキリクエストインジケーターが
点灯し、警告ブザーが連続して鳴ります。ブレーキペダルを踏んでエンジンス
イッチの操作をやり直してください。
・セレクトレバーを操作したとき、セレクトレバーの位置とメーター内のギヤポジ
ション表示が異なっている
・ギヤポジション表示がいずれかの表示で点滅、警告ブザーが連続して鳴ります。
そのまま少し(2~3秒)待ってもギヤポジション表示が切り替わらない場合
は、ブレーキペダルを踏んで、セレクトレバーの操作をやり直してください。
・マニュアルモードでシフト操作しても希望するギヤポジションに変速されない
・現在のギヤ位置で点滅し、警告ブザーが連続して鳴ります。少し待ってから、シ
フト操作をやり直してください。
DSC&TCS OFFスイッチを長押しすると点灯します。
→ 4-47ページ(DSC&TCS装備車の取扱い)
(27)ギヤポジション表示
64P30400
(28)DSC&TCS OFF表示灯
57L30045
オートギヤシフト車
ONDM
PN
START
タイプ別装備
000-取扱説明書.book 110 ページ 2017年3月31日 金曜日 午後3時9分

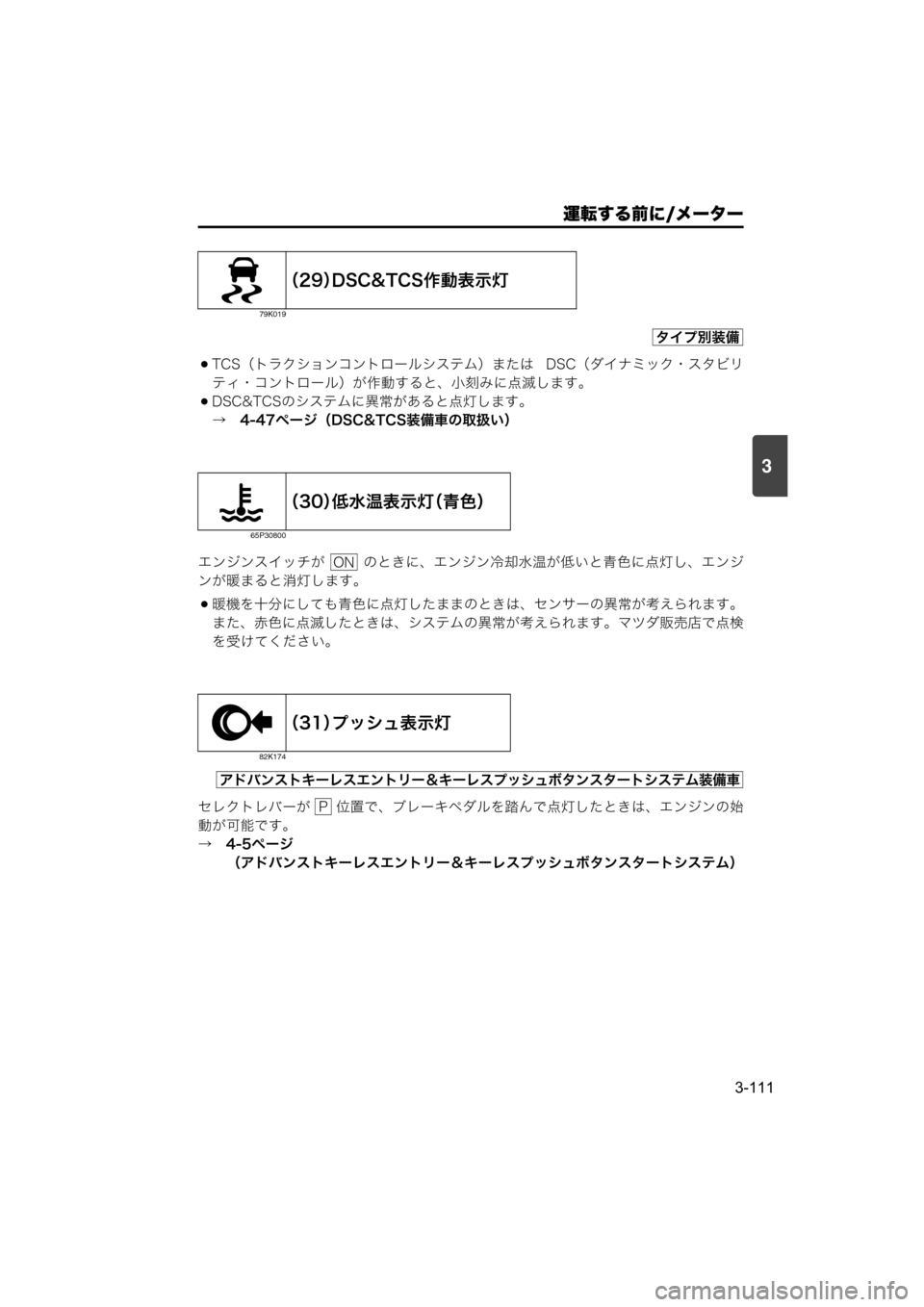

Page 189 of 400
運転する前に/メーター
3-111
3
TCS(トラクションコントロールシステム)または DSC(ダイナミック・スタビリ
ティ・コントロール)が作動すると、小刻みに点滅します。
DSC&TCSのシステムに異常があると点灯します。
→ 4-47ページ(DSC&TCS装備車の取扱い)
エンジンスイッチが のときに、エンジン冷却水温が低いと青色に点灯し、エンジ
ンが暖まると消灯します。
暖機を十分にしても青色に点灯したままのときは、センサーの異常が考えられます。
また、赤色に点滅したときは、システムの異常が考えられます。マツダ販売店で点検
を受けてください。
セレクトレバーが 位置で、ブレーキペダルを踏んで点灯したときは、エンジンの始
動が可能です。
→ 4-5ページ
(アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム)
(29)DSC&TCS作動表示灯
79K019
(30)低水温表示灯(青色)
65P30800
(31)プッシュ表示灯
82K174
タイプ別装備
ON
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム装備車
P
000-取扱説明書.book 111 ページ 2017年3月31日 金曜日 午後3時9分

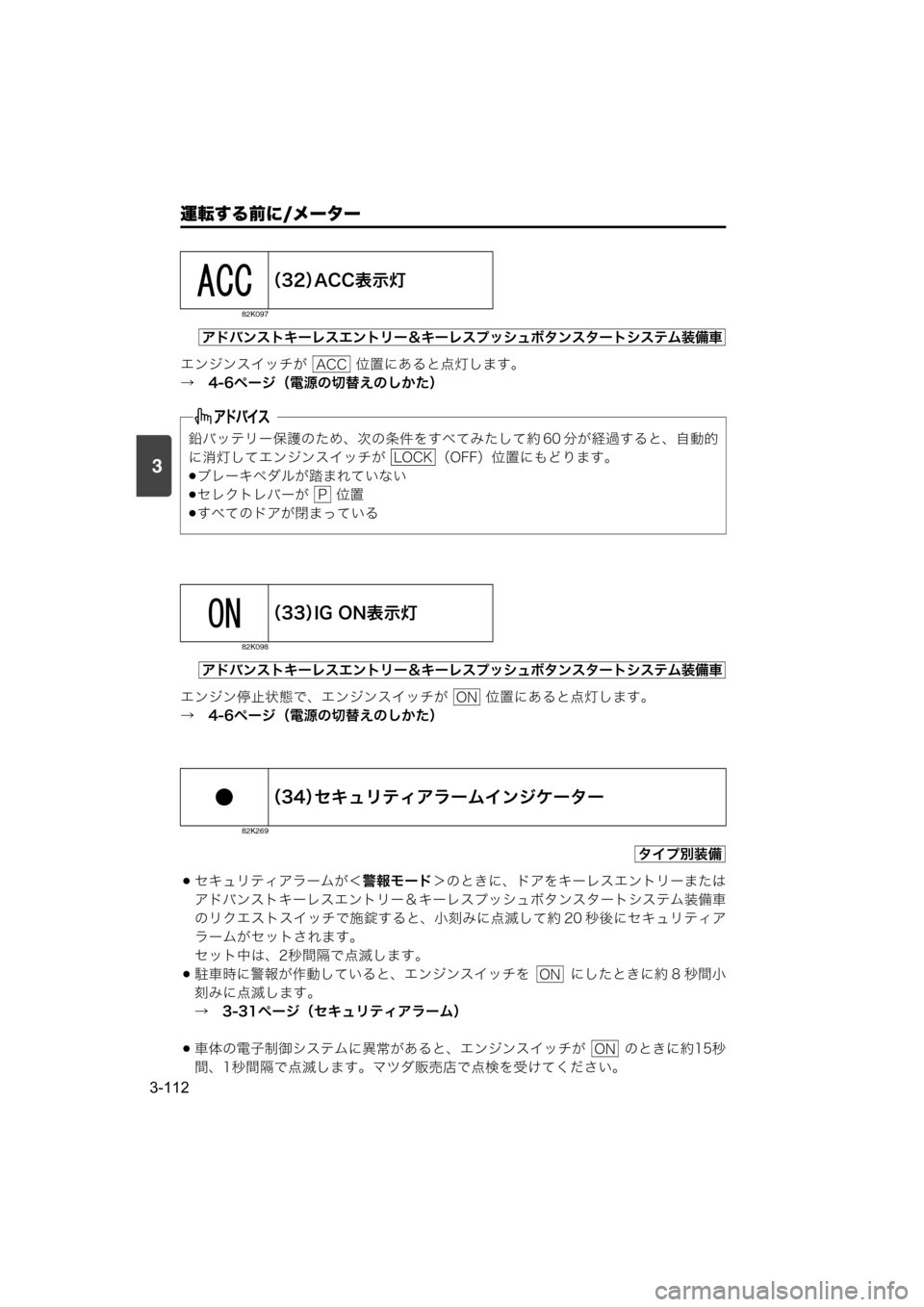

Page 190 of 400
運転する前に/メーター
3-112
3
エンジンスイッチが 位置にあると点灯します。
→ 4-6ページ(電源の切替えのしかた)
エンジン停止状態で、エンジンスイッチが 位置にあると点灯します。
→ 4-6ページ(電源の切替えのしかた)
セキュリティアラームが<警報モード>のときに、ドアをキーレスエントリーまたは
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム装備車
のリクエストスイッチで施錠すると、小刻みに点滅して約 20 秒後にセキュリティア
ラームがセットされます。
セット中は、2秒間隔で点滅します。
駐車時に警報が作動していると、エンジンスイッチを にしたときに約 8 秒間小
刻みに点滅します。
→ 3-31ページ(セキュリティアラーム)
車体の電子制御システムに異常があると、エンジンスイッチが のときに約15秒
間、1秒間隔で点滅します。マツダ販売店で点検を受けてください。
(32)ACC表示灯
82K097
鉛バッテリー保護のため、次の条件をすべてみたして約 60 分が経過すると、自動的
に消灯してエンジンスイッチが (OFF)位置にもどります。
ブレーキペダルが踏まれていない
セレクトレバーが 位置
すべてのドアが閉まっている
(33)IG ON表示灯
82K098
(34)セキュリティアラームインジケーター
82K269
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム装備車
ACC
LOCK
P
アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム装備車
ON
タイプ別装備
ON
ON
000-取扱説明書.book 112 ページ 2017年3月31日 金曜日 午後3時9分
