Page 151 of 400
運転する前に/SRSエアバッグ
3-73
381M30841
メーターパネル内にあります。
SRS エアバッグ、シートベルトプリテ
ンショナーが作動したまたは電子制御
システムに異常があると、エンジンス
イッチが のときに点灯します。
→ 1-12ページ(警告灯・表示灯)作動していないエアバッグを廃棄すると
きは、決められた手順で作動させてから
廃棄する必要があります。80J112
SRSエアバッグ警告灯
ON
エアバッグを廃棄するときや、装備車
を廃車するときは、マツダ販売店にご
相談ください。正しく取り扱わないと、
エアバッグが思いがけないときにふく
らんで、けがをすることがあります。
廃棄と廃車
000-取扱説明書.book 73 ページ 2017年3月31日 金曜日 午後3時9分
Page 152 of 400
運転する前に/お子さま用シート
3-74
3
お子さま用シートは、この項目をよく
読んだうえで、お子さまの年齢や体格
にあった適切なものを選んでくださ
い。
2-5 ページの「お子さまを乗せるとき
は」もよくお読みください。
乗用タイプ車は、2006 年 10 月 1 日施
行の新保安基準に適合したISOFIX対応
チャイルドシート固定専用金具
(ISOFIX アンカーおよびテザーアン
カー)を装備しています。(ただし、
商用タイプ車は装備していません)
→ 3-82 ページ(ISOFIX 対応お子さ
ま用シートの固定)
UN R44 の基準に適合するお
子さま用シートの認証マーク
について
UN R44(※1)の基準に適合するお子
さま用シートには、次のような認証マー
クが表示されています。
51K1022
上図の認証マークは代表例です。
※1 UN R44とは、お子さま用シートに
関する国際法規です。
※2 お子様用シート本体の認証マーク
にECEとありますが、内容はUNと
同じです。
※3 上 図 の「Universal」は、汎 用 カ
テゴリーの認可であることを表し
ます。
お子さま用シート
お子さま用シートの選択
について
(1) 法規番号(※2)
(2)
お子さま用シートのカテゴリー(※3)
(3) 対象となるお子さまの体重範囲
(4) 装置の仕様
(5) お子さま用シートを認可したQ番号
(6) お子さま用シートの認可番号
この車のマツダ純正お子さま用シート
は、UN R44 の基準に適合していま
す。
(6) (5) (4)
(3)(2) (1)
000-取扱説明書.book 74 ページ 2017年3月31日 金曜日 午後3時9分
Page 153 of 400
運転する前に/お子さま用シート
3-75
3
UN R44 の基準に適合するお
子さま用
シートの、座席位置
別適合性一覧表の見かた
→ 3-77 ページ(UN R44 の基準に適
合するお子さま用シートの、座席位
置別適合性一覧表)
■ 質量グループについて
UN R44 の基準に適合するお子さま用
シートは、次の5種類に分類されます。
代表的なお子さま用シートには、次の
ようなものがあります。
後ろ向き、または横向き装着のお子さま
用シートで、首がすわっていないお子さ
ま、ひとりすわりのできないお子さまに
使用します。UN R44 基準のグループ
0、0+に相当します。
64L30810
前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。UN R44 基準のグループⅠに相当
します。
64L30820
前向き装着のお子さま用シートで、シー
トベルトが首やあごにかかるときや、腰
骨にかからないようなお子さまに使用し
ます。UN R44 基準のグループⅡ、Ⅲに
相当します。
64L30830
質量グループ お子さまの体重
グループ0 10kgまで
グループ0+ 13kgまで
グループⅠ 9~18kg
グループⅡ 15~25kg
グループⅢ 22~36kg
ベビーシート
チャイルドシート
ジュニアシート
000-取扱説明書.book 75 ページ 2017年3月31日 金曜日 午後3時9分
Page 154 of 400
運転する前に/お子さま用シート
3-76
3
■ ISOFIXタイプのお子さま用シートの、サイズ等級について
サイズ等級は、お子さま用シートに表示される分類記号です。次の一覧表をご覧くださ
い。
※キャリコットとは、お子さまを寝かせた姿勢で横向きに取り付けることができるベ
ビーシートの一つです。
詳しくは、お子さま用シートの製造元または販売店にご相談ください。サイズ等級 説明
A ISO/F3 全高前向き幼児用チャイルドシート
B ISO/F2 低型前向き幼児用チャイルドシート
B1 ISO/F2X低型前向き幼児用チャイルドシート
(ISO/F2とは別形状)
C ISO/R3 大型後ろ向き幼児用チャイルドシート
D ISO/R2 小型後ろ向き幼児用チャイルドシート
E ISO/R1 後ろ向き乳児用チャイルドシート
F ISO/L1 左向き位置用チャイルドシート(キャリコット※)
G ISO/L2 右向き位置用チャイルドシート(キャリコット※)
000-取扱説明書.book 76 ページ 2017年3月31日 金曜日 午後3時9分
Page 155 of 400
運転する前に/お子さま用シート
3-77
3
UN R44の基準に適合するお子さま用シートの、座席位置別適合性
一覧表
■ シートベルトによる固定(一体式後席シート車)
<上表に記入する文字の説明>
U :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーのお子
さま用シートに適しています。
X :お子さま用シートの取り付けには適していません。
シートベルトを使用してお子さま用シートを取り付けるときは、3-80 ページの「お
子さま用シートのシートベルトによる固定」をお読みください。 質量グループ着席位置
助手席 後席
グループ0
(10kgまで)XX
グループ0+
(13kgまで)XX
グループⅠ
(9~18kg)XX
グループⅡ
(15~25kg)UU
グループⅢ
(22~36kg)UU
取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。
000-取扱説明書.book 77 ページ 2017年3月31日 金曜日 午後3時9分
Page 156 of 400
運転する前に/お子さま用シート
3-78
3
■ シートベルトによる固定(分離式後席シート車)
<上表に記入する文字の説明>
U :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーのお子
さま用シートに適しています。
X :お子さま用シートの取り付けには適していません。
シートベルトを使用してお子さま用シートを取り付けるときは、3-80 ページの「お
子さま用シートのシートベルトによる固定」をお読みください。
ISOFIX タイプのお子さま用シートの種類によっては、上表の質量グループでの使用
に適していても、取り付けができない場合があります。詳しくは、次ページの
「ISOFIX 対応チャイルドシート固定専用金具による固定(乗用タイプ車のみ)」を
お読みください。質量グループ着席位置
助手席 後席
グループ0
(10kgまで)XU
グループ0+
(13kgまで)XU
グループⅠ
(9~18kg)XU
グループⅡ
(15~25kg)UU
グループⅢ
(22~36kg)UU
取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。
000-取扱説明書.book 78 ページ 2017年3月31日 金曜日 午後3時9分
Page 157 of 400
運転する前に/お子さま用シート
3-79
3
■ ISOFIX 対応チャイルドシート固定専用金具による固定(乗用タイプ
車のみ)
<上表に記入する文字の説明>
(1): サイズ等級識別表示(A ~ G)のないお子さま用シートについては、お子さま用
シートの製造元または販売店にご相談ください。
IUF: この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの
ISOFIX対応前向きお子さま用シートに適しています。
IL :「特定車両」、「限定」または「準汎用」カテゴリーのお子さま用シートに適して
います。対応するお子さま用シートについては、マツダ販売店にご相談ください。
X : ISOFIX対応お子さま用シートの取付けには適していません。固定専用金具を使わ
ずにシートベルトを使用して固定してください。3-80ページの「お子さま用シー
トのシートベルトによる固定」をお読みください。
N.A.: この位置にはチャイルドシート固定専用金具が装備されていないため、ISOFIXタ
イプのお子さま用シートを取り付けることはできません。
チャイルドシート固定専用金具を使用してお子さま用シートを取り付けるときは、
3-82ページの「ISOFIX対応チャイルドシート固定専用金具」をお読みください。 質量グループ サイズ等級
チャイルドシート固定専用金具の位置
助手席 後席
キャリコットFISO/L1 N.A. X
GISO/L2 N.A. X
グループ0(10kgまで) E ISO/R1 N.A. IL
グループ0+(13kgまで)EISO/R1 N.A. IL
DISO/R2 N.A. IL
CISO/R3 N.A. IL
グループⅠ(9~18kg)DISO/R2 N.A. IL
CISO/R3 N.A. IL
BISO/F2 N.A. IUF
B1 ISO/F2X N.A. IUF
AISO/F3 N.A. IUF
グループⅡ(15~25kg) (1) N.A. IUF
グループⅢ(22~36kg) (1) N.A. X
取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。
000-取扱説明書.book 79 ページ 2017年3月31日 金曜日 午後3時9分
Page 158 of 400
運転する前に/お子さま用シート
3-80
3
お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
→ 3-74 ページ(お子さま用シート
の選択について)
乗用タイプ車の場合、ISOFIX タイプの
お子さま用シート(別売り)を取り付
けるときは、3-82 ページの「ISOFIX
対応お子さま用シートの固定」をお読
みください。
固定のしかた
ヘ ッ ド レ ス ト(タ イ プ 別 装 備)は、
お子さま用シートに当たらない高さ
に調節するか取り外します。
→ 3-48ページ(ヘッドレストの高
さ調節と取り外し・取り付け)
64P0203
乗用タイプ車の場合、お子さま用
シートと背もたれの間にすきまがで
きないように背もたれの角度を調節
します。
座席が確実に固定されているか確認
します。
助手席には、ベビーシートなどの後
ろ向きお子さま用シートを取り付け
ないでください。助手席 SRS エア
バッグがふくらむと、お子さま用シー
トの背面に強い衝撃が加わり、生命
に関わる重大な傷害を受けるおそれ
があります。
やむをえず助手席にジュニアシート
を取り付けるときは、助手席を一番
後ろに下げ、前向きに取り付けてく
ださい。
80J027
お子さま用シートの
シートベルトによる固定
ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。
1
2
3
000-取扱説明書.book 80 ページ 2017年3月31日 金曜日 午後3時9分
Page 159 of 400
運転する前に/お子さま用シート
3-81
3
お子さま用シートに付属の取扱説明
書にしたがって、所定の部位にシー
トベルトを通します。
カチッと音がするまで、タングプ
レート(1)をバックル(2)にしっ
かりと差し込みます。
お子さま用シートにアームレスト
が当たる場合は、持ち上げて収納
します。
64P0219
上図のお子さま用シートは代表例で
す。
お子さま用シートにシートベルト固
定機構もロッキングクリップも備
わっていない場合は、ロッキングク
リップ(市販品)を使用してしっか
りと固定します。
72M00172
上図のロッキングクリップ(市販品)
は代表例です。
お子さま用シートを前後左右にゆ
すって、確実に固定されているか確
認します。
確実に固定できない場合は、お子
さま用シートに付属の取扱説明書
をご確認いただくか、お子さま用
シートを購入された販売店にご相
談ください。
4
5
(1)
(2)
6
シートベルト固定機構またはロッキン
グクリップでお子さま用シートを確実
に固定しないと、急ブレーキをかけた
ときや衝突時に、お子さまが重大な傷
害を受けるおそれがあります。
お子さま用シートは、確実に固定して
ください。急ブレーキをかけたときや
衝突時に、お子さまが重大な傷害を受
けるおそれがあります。
7
000-取扱説明書.book 81 ページ 2017年3月31日 金曜日 午後3時9分

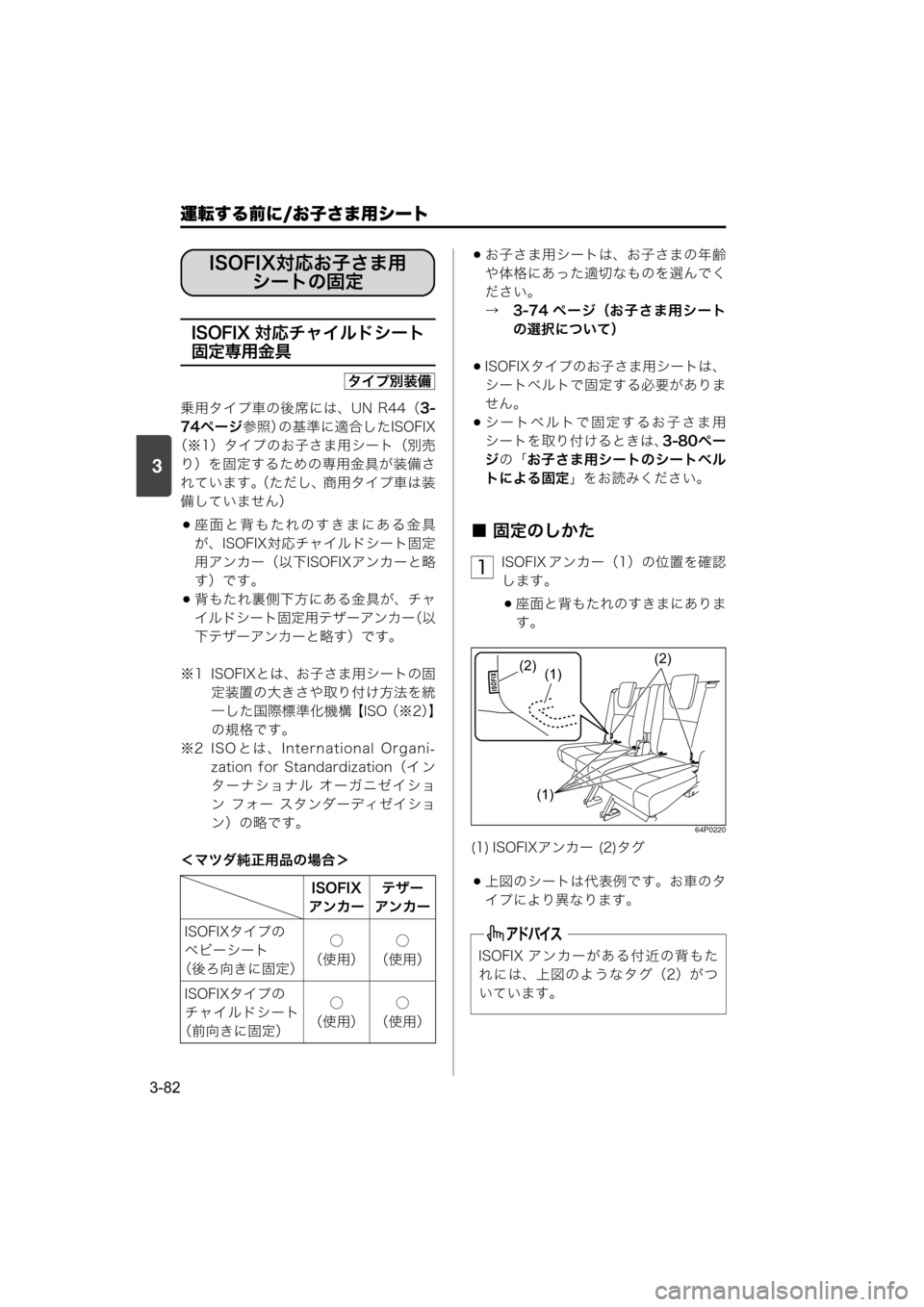

Page 160 of 400

運転する前に/お子さま用シート
3-82
3
ISOFIX 対応チャイルドシート
固定専用金具
乗用タイプ車の後席には、UN R44(3-
74ページ参照)の基準に適合したISOFIX
(※1)タイプのお子さま用シート(別売
り)を固定するための専用金具が装備さ
れています。(ただし、商用タイプ車は装
備していません)
座面と背もたれのすきまにある金具
が、ISOFIX対応チャイルドシート固定
用アンカー(以下ISOFIXアンカーと略
す)です。
背もたれ裏側下方にある金具が、チャ
イルドシート固定用テザーアンカー(以
下テザーアンカーと略す)です。
※1 ISOFIXとは、お子さま用シートの固
定装置の大きさや取り付け方法を統
一した国際標準化機構【ISO(※2)】
の規格です。
※2 ISO とは、International Organi-
zation for Standardization(イ ン
ターナショナル オーガニゼイショ
ン フォー スタンダーディゼイショ
ン)の略です。
<マツダ純正用品の場合>
お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
→ 3-74 ページ(お子さま用シート
の選択について)
ISOFIX タイプのお子さま用シートは、
シートベルトで固定する必要がありま
せん。
シートベルトで固定するお子さま用
シートを取り付けるときは、3-80ペー
ジの「お子さま用シートのシートベル
トによる固定」をお読みください。
■ 固定のしかた
ISOFIX アンカー(1)の位置を確認
します。
座面と背もたれのすきまにありま
す。
64P0220
上図のシートは代表例です。お車のタ
イプにより異なります。 ISOFIX
アンカーテザー
アンカー
ISOFIXタイプの
ベビーシート
(後ろ向きに固定)○
(使用)○
(使用)
ISOFIXタイプの
チャイルドシート
(前向きに固定)○
(使用)○
(使用)
ISOFIX対応お子さま用
シートの固定
タイプ別装備
(1) ISOFIXアンカー (2)タグ
ISOFIX アンカーがある付近の背もた
れには、上 図の ような タグ(2)が つ
いています。
1
(1)
(2)(1)
(2)
000-取扱説明書.book 82 ページ 2017年3月31日 金曜日 午後3時9分
