MITSUBISHI ASX 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно/измерительные приборы
3/51
3
—
●Дверь водителя открыта, и включен
режим работы, отличный от OFF.●Включите режим работы OFF.
См. раздел «Изменение режима работы»
на стр. 120.
—
●Неисправность в системе блокировки
рулевого колеса.●Как можно скорее остановите
автомобиль в безопасном месте.
Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
—
●Неисправность в электрооборудовании.●Как можно скорее остановите
автомобиль в безопасном месте.
Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Перегрев двигателя.●Остановите автомобиль в безопасном
месте и примите необходимые меры.
См. раздел «Перегрев двигателя»,
стр. 66.
●Перегрев масла в автоматической
коробке передач (CVT).См. раздел «Автоматическая 6ступенчатая
коробка передач INVECSIII Sports Mode
6CVT (интеллектуальная и инновационная
система управления автомобилем третьего
поколения)», стр. 424.
Ти п д и с п л е я 1Тип дисплея 2ПричинаРекомендуемый способ устранения

3/52 Органы управления и контрольно/измерительные приборы
3
●Вы повернули ключ в замке зажигания
в положение ON или включили режим
работы ON, не пристегнувшись ремнем
безопасности.●Пристегните ремень безопасности.
См. раздел «Контрольная лампа ремней
безопасности», стр. 218.
●Неисправность системы питания.●Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Автомобиль движется с включенным
стояночным тормозом.●Выключите стояночный тормоз.
См. раздел «Предупреждающее
сообщение о неисправности тормозной
системы» на стр. 362.
●Неисправность системы смазки
двигателя.●Как можно скорее остановите
автомобиль в безопасном месте.
Рекомендуется проверить систему
в авторизованном сервисном центре
MITSUBISHI MOTORS.
См. раздел «Предупреждающее
сообщение о неисправности системы
смазки», стр. 364.
●Неисправность системы зарядки
аккумуляторной батареи.●Как можно скорее остановите
автомобиль в безопасном месте.
Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Предупреждающее сообще
ние о неисправности системы зарядки
аккумуляторной батареи», стр. 364.
Ти п д и с п л е я 1Ти п д и с п л е я 2ПричинаРекомендуемый способ устранения

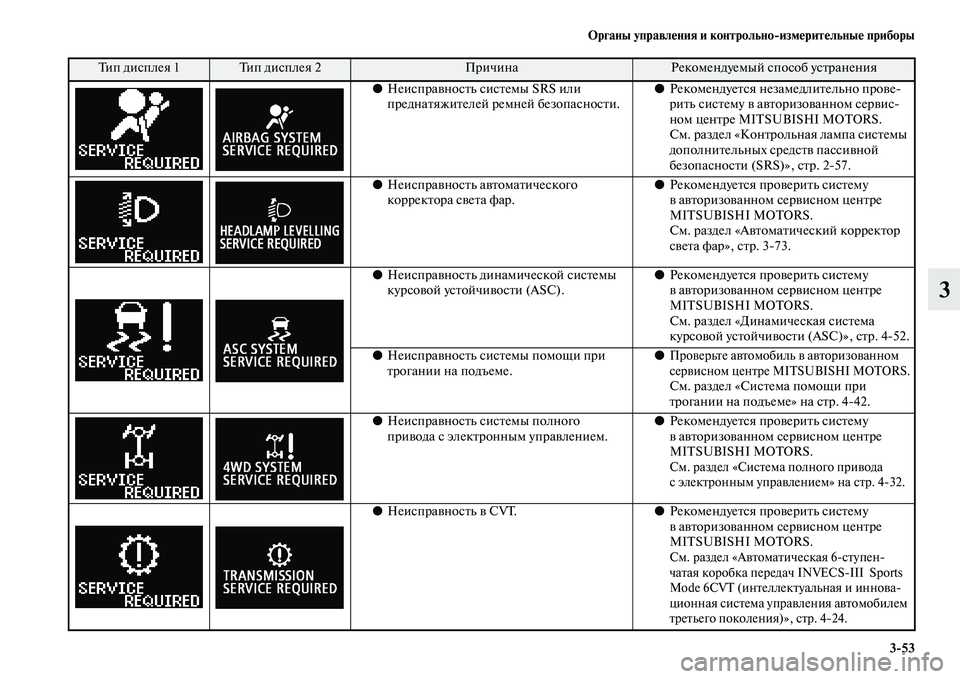

Органы управления и контрольно/измерительные приборы
3/53
3
●Неисправность системы SRS или
преднатяжителей ремней безопасности.●Рекомендуется незамедлительно прове
рить систему в авторизованном сервис
ном центре MITSUBISHI MOTORS.
См. раздел «Контрольная лампа системы
дополнительных средств пассивной
безопасности (SRS)», стр. 257.
●Неисправность автоматического
корректора света фар.●Рекомендуется проверить систему
в авторизованном сервисном центре
MITSUBISHI MOTORS.
См. раздел «Автоматический корректор
света фар», стр. 373.
●Неисправность динамической системы
курсовой устойчивости (ASC).●Рекомендуется проверить систему
в авторизованном сервисном центре
MITSUBISHI MOTORS.
См. раздел «Динамическая система
курсовой устойчивости (ASC)», стр. 452.
●Неисправность системы помощи при
трогании на подъеме.●
Проверьте автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.
См. раздел «Система помощи при
трогании на подъеме» на стр. 442.
●Неисправность системы полного
привода с электронным управлением.●Рекомендуется проверить систему
в авторизованном сервисном центре
MITSUBISHI MOTORS.
См. раздел «Система полного привода
с электронным управлением» на стр. 432.
●Неисправность в CVT.●Рекомендуется проверить систему
в авторизованном сервисном центре
MITSUBISHI MOTORS.
См. раздел «Автоматическая 6ступен
чатая коробка передач INVECSIII Sports
Mode 6CVT (интеллектуальная и иннова
ционная система управления автомобилем
третьего поколения)», стр. 424.
Ти п д и с п л е я 1Тип дисплея 2ПричинаРекомендуемый способ устранения

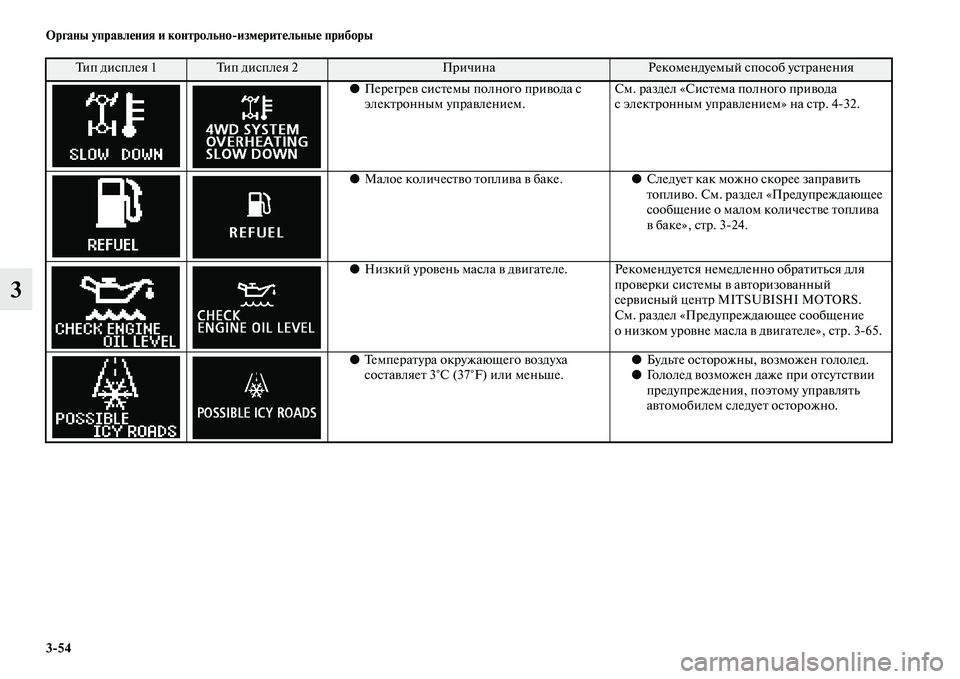

3/54 Органы управления и контрольно/измерительные приборы
3
●Перегрев системы полного привода с
электронным управлением.См. раздел «Система полного привода
с электронным управлением» на стр. 432.
●Малое количество топлива в баке.●Следует как можно скорее заправить
топливо. См. раздел «Предупреждающее
сообщение о малом количестве топлива
в баке», стр. 324.
●Низкий уровень масла в двигателе. Рекомендуется немедленно обратиться для
проверки системы в авторизованный
сервисный центр MITSUBISHI MOTORS.
См. раздел «Предупреждающее сообщение
о низком уровне масла в двигателе», стр. 365.
●Температура окружающего воздуха
составляет 3°C (37°F) или меньше.●Будьте осторожны, возможен гололед.
●Гололед возможен даже при отсутствии
предупреждения, поэтому управлять
автомобилем следует осторожно.
Ти п д и с п л е я 1Ти п д и с п л е я 2ПричинаРекомендуемый способ устранения

Органы управления и контрольно/измерительные приборы
3/55
3

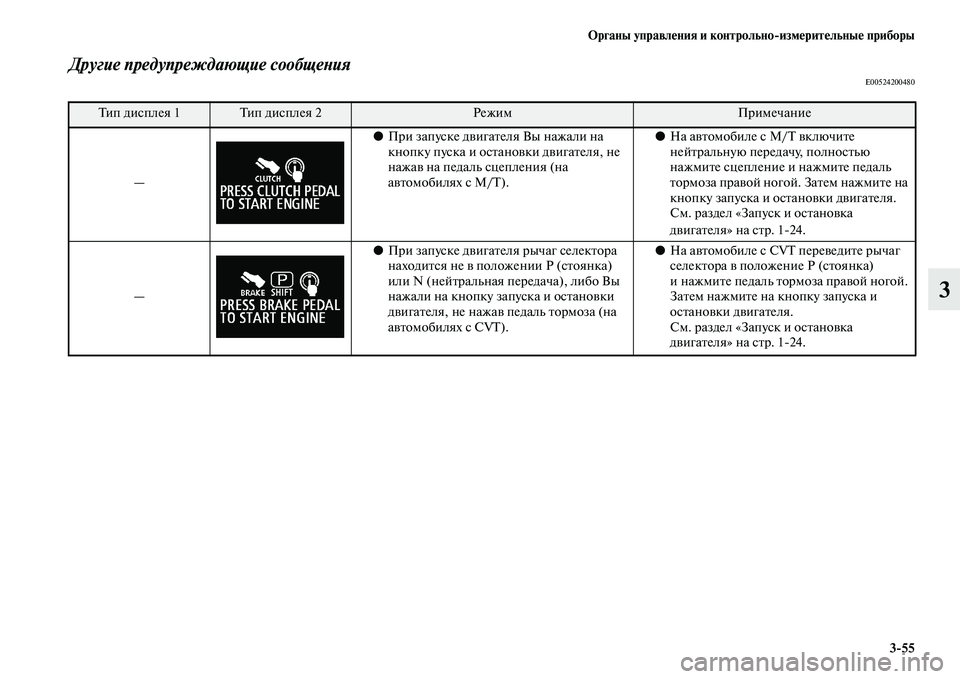

Другие предупреждающие сообщенияE00524200480
Ти п д и с п л е я 1Ти п д и с п л е я 2РежимПримечание
—●При запуске двигателя Вы нажали на
кнопку пуска и остановки двигателя, не
нажав на педаль сцепления (на
автомобилях с M/T).●На автомобиле с M/T включите
нейтральную передачу, полностью
нажмите сцепление и нажмите педаль
тормоза правой ногой. Затем нажмите на
кнопку запуска и остановки двигателя.
См. раздел «Запуск и остановка
двигателя» на стр. 124.
—●При запуске двигателя рычаг селектора
находится не в положении Р (стоянка)
или (нейтральная передача), либо Вы
нажали на кнопку запуска и остановки
двигателя, не нажав педаль тормоза (на
автомобилях с CVT).●На автомобиле с CVT переведите рычаг
селектора в положение Р (стоянка)
и нажмите педаль тормоза правой ногой.
Затем нажмите на кнопку запуска и
остановки двигателя.
См. раздел «Запуск и остановка
двигателя» на стр. 124.

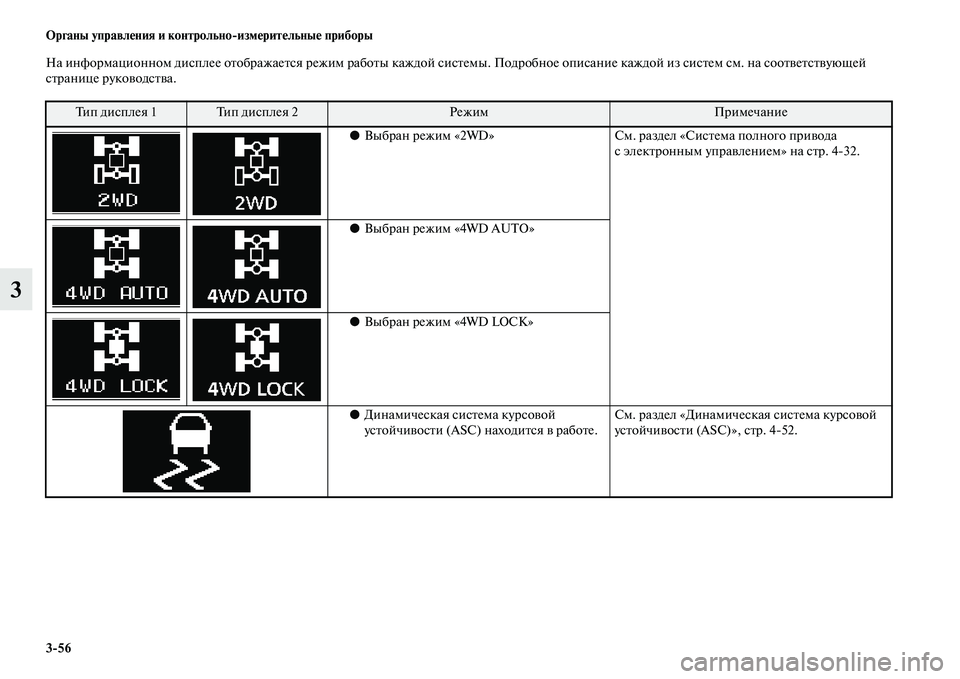

3/56 Органы управления и контрольно/измерительные приборы
3
На информационном дисплее отображается режим работы каждой системы. Подробное описание каждой из систем см. на соответствующей
странице руководства.
Ти п д и с п л е я 1Ти п д и с п л е я 2РежимПримечание
●Выбран режим «2WD» См. раздел «Система полного привода
с электронным управлением» на стр. 432.
●Выбран режим «4WD AUTO»
●Выбран режим «4WD LOCK»
●Динамическая система курсовой
устойчивости (ASC) находится в работе.См. раздел «Динамическая система курсовой
устойчивости (ASC)», стр. 452.

Органы управления и контрольно/измерительные приборы
3/57
3

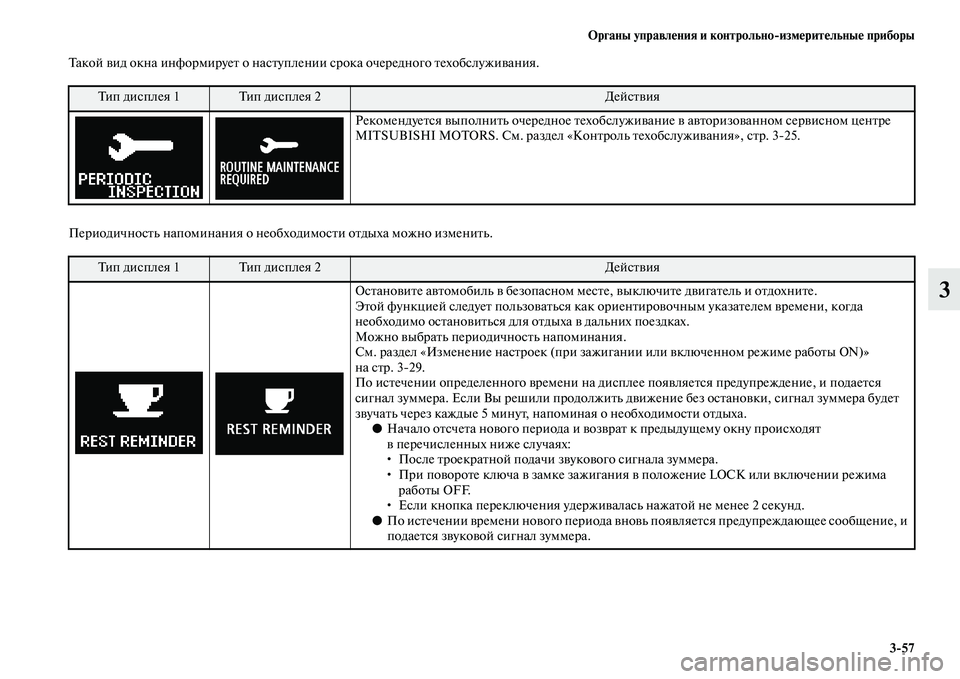

Такой вид окна информирует о наступлении срока очередного техобслуживания.
Периодичность напоминания о необходимости отдыха можно изменить.
Тип дисплея 1Тип дисплея 2Действия
Рекомендуется выполнить очередное техобслуживание в авторизованном сервисном центре
MITSUBISHI MOTORS. См. раздел «Контроль техобслуживания», стр. 325.
Тип дисплея 1Тип дисплея 2Действия
Остановите автомобиль в безопасном месте, выключите двигатель и отдохните.
Этой функцией следует пользоваться как ориентировочным указателем времени, когда
необходимо остановиться для отдыха в дальних поездках.
Можно выбрать периодичность напоминания.
См. раздел «Изменение настроек (при зажигании или включенном режиме работы ON)»
на стр. 329.
По истечении определенного времени на дисплее появляется предупреждение, и подается
сигнал зуммера. Если Вы решили продолжить движение без остановки, сигнал зуммера будет
звучать через каждые 5 минут, напоминая о необходимости отдыха.
●Начало отсчета нового периода и возврат к предыдущему окну происходят
в перечисленных ниже случаях:
• После троекратной подачи звукового сигнала зуммера.
• При повороте ключа в замке зажигания в положение LOCK или включении режима
работы OFF.
• Если кнопка переключения удерживалась нажатой не менее 2 секунд.
●По истечении времени нового периода вновь появляется предупреждающее сообщение, и
подается звуковой сигнал зуммера.

3/58 Органы управления и контрольно/измерительные приборы
3Контрольные лампы
E00501600100
Контрольные лампы указателей
поворота/аварийной сигнализации
E00501700361
ПРИМЕЧАНИЕ●Если частота мигания увеличивается
(за исключением случаев экстренного
торможения), причина может заключаться
в перегоревшей лампе указателя поворота или
в отсутствии контакта в указателе поворота.
Контрольная лампа дальнего света
фар
E00501800173Эта контрольная лампа включается при включении
дальнего света фар.
Контрольная лампа
противотуманных фар*
E00501900350Эта контрольная лампа включается при включении
противотуманных фар.
Контрольная лампа заднего
противотуманного фонаря
E00502000185Эта контрольная лампа включается при включении
заднего противотуманного фонаря.
Контрольная лампа включения
габаритных огней
E00508900173Эта контрольная лампа включается при включении
габаритных огней. Эти контрольные лампы мигают в следующих
случаях:
• Если перемещен подрулевой переключатель
включения указателей поворота.
См. раздел «Переключатель указателей поворота»
на стр. 374.
• Если нажата кнопка включения аварийной
сигнализации.
См. раздел «Включатель аварийной световой
сигнализации» на стр. 375.
• Если аварийная сигнализация автоматически
включилась при резком торможении во время
движения.
См. раздел «Аварийная сигнализация при
экстренном торможении» на стр. 446.

Органы управления и контрольно/измерительные приборы
3/59
3 Лампы, предупреждающие
онеисправностях
E00502400147
Контрольная лампа тормозной
системы
E00502502357Эта контрольная лампа включается при повороте
ключа зажигания в положение ON или включении
режима работы ON и гаснет через несколько секунд.
Перед началом движения обязательно убедитесь, что
контрольная лампа погасла.Если ключ зажигания находится в положении ON или
включен режим работы ON, эта лампа включается
вследующих случаях:
●при включении стояночного тормоза;
●при низком уровне тормозной жидкости
вбачке;
●при неисправности в системе распределения
тормозных усилий.

3/60 Органы управления и контрольно/измерительные приборы
3
ПРЕДОСТЕРЕЖЕНИЕ!
●В перечисленных ниже случаях эффективность
тормозной системы может снижаться, либо
автомобиль может потерять устойчивость
при резком торможении. Поэтому избегайте
движения с высокой скоростью и резких
торможений. Остановите автомобиль
в безопасном месте и проверьте его
в авторизованном сервисном центре.
• Контрольная лампа тормозной системы не
включается при включении стояночного
тормоза или не выключается при выключении
стояночного тормоза.
• Если одновременно включены контрольные
лампы ABS и тормозной системы.
См. раздел «Контрольная лампа
антиблокировочной системы тормозов (ABS)»
на стр. 4/48.
• Контрольная лампа тормозной системы
продолжает гореть при движении.
●При снижении эффективности действия
тормозов необходимо осторожно двигаться
к месту стоянки, соблюдая следующие правила:
• Нажимать на педаль тормоза сильнее,
чем обычно.
Если хода педали тормоза не хватает
для эффективного торможения, продолжать
нажимать на нее с большим усилием.
• При отказе тормозной системы применять
торможение двигателем, чтобы снизить
скорость автомобиля, затем аккуратно
потянуть рычаг стояночного тормоза.
Нажимать на педаль тормоза, чтобы
включить стоп/сигналы и предупредить
о торможении водителей автомобилей,
движущихся позади.
ПРЕДОСТЕРЕЖЕНИЕ!
