MITSUBISHI ASX 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6/23
6
ПРИМЕЧАНИЕ●Изображенные на рисунке упорные башмаки не входят
в комплект автомобиля. Рекомендуется хранить их в автомобиле
и использовать при необходимости.
●Если упорные башмаки или колодки отсутствуют,
воспользуйтесь камнем или другим предметом, достаточно
большим, чтобы удержать колесо на месте.
6. Достаньте домкрат, рукоятку и колесный ключ.
См. разделы «Комплект инструмента, домкрат» на стр. 69 и
«Комплект для ремонта шин» на стр. 611.
Запасное колесо*E00803600497Периодически проверяйте давление воздуха в запасном колесе
и держите его в постоянной готовности.
Если поддерживать в запасном колесе максимальное предписанное
давление воздуха, колесо будет постоянно готово к эксплуатации
в любых условиях (движение в городе, поездки на высокой скорости,
груз различной величины и т. д.).
Запасное колесо находится под настилом пола багажного отделения.
ПРЕДУПРЕЖДЕНИЕ!
●При подъеме автомобиля домкратом необходимо подложить
упорный башмак под находящееся на земле колесо. Если
поднятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного колеса.
Движение при недостаточном давлении воздуха в шине может
привести к аварии. Если Вы вынуждены двигаться
с недостаточным давлением воздуха в шине, следует снизить
скорость и при первой же возможности восстановить
предписанное давление в шине. (См. раздел «Давление воздуха
вшинах» на стр. 8/20.)
●Если на поверхности протектора проявляется индикатор износа,
шину следует заменить новой.
См. раздел «Состояние колес» на стр. 8/21.

6/24 Действия в сложных ситуациях
6
Компактное запасное колесо (запасное колесо
с меткой ограничения скорости)*
Запасное колесо размерности T155/90D16 или T125/90D16 находится
под настилом пола багажного отделения. Компактное запасное
колесо занимает меньше места в багажном отделении, кроме того,
оно легче, что упрощает его установку в случае прокола основного
колеса.
ПРЕДОСТЕРЕЖЕНИЕ!
●Компактное запасное колесо предназначено только
для временного использования. При первой же возможности
вместо него следует установить новое или отремонтированное
полноразмерное колесо.
●С установленным компактным запасным колесом автомобиль
должен двигаться со скоростью не более 80 км/ч.
●Запасное колесо размерности T155/90D16 или T125/90D16
не обеспечивает устойчивости и управляемости автомобиля,
которые обеспечивает полноразмерное колесо. Если
установлено компактное запасное колесо, избегайте резких
разгонов и торможений, а также резкого маневрирования на
высокой скорости.
Шина размерности 215/65R16, используемая для запасного
колеса, отличается от стандартной шины. При использовании
компактного запасного колеса избегайте резких разгонов и
торможений, а также резкого маневрирования на высокой
скорости.
●Компактное запасное колесо разработано специально
для данного автомобиля. Запрещается устанавливать его
на другие автомобили.
При покупке запасного колеса следует приобрести колесо,
предназначенное специально для Вашего автомобиля,
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается устанавливать цепи противоскольжения на
компактное запасное колесо. Из/за меньшего размера шины
цепь будет установлена неправильно. Это может привести к
повреждению колеса и к потере цепи.
Если при установленных цепях противоскольжения спустит
передняя шина, сначала следует заменить заднее колесо
компактным запасным колесом, а затем установить снятое
заднее колесо на место вышедшего из строя переднего колеса.
В этом случае можно продолжать движение с установленными
цепями противоскольжения.

Действия в сложных ситуациях
6/25
6
Извлечение запасного колесаE008033011301. Поднимите настил пола багажного отделения.
2. Для извлечения запасного колеса снимите зажим (А), вращая
его против часовой стрелки.
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке запасного колеса размерности T155/90D16 или
T125/90D16 общая высота и дорожный просвет автомобиля
несколько уменьшаются, так как диаметр шины компактного
колеса меньше, чем диаметр стандартной шины.
Переезжая неровности, будьте осторожны, чтобы не повредить
нижнюю часть автомобиля.
●Запрещается одновременная установка двух и более
компактных запасных колес.

6/26 Действия в сложных ситуациях
6
ПРИМЕЧАНИЕ●Положите запасное колесо под кузов автомобиля рядом
с домкратом. Это будет дополнительной мерой безопасности
на случай выскальзывания домкрата.Замена колесаE008032006531. Если на колесо установлен колесный колпак, сначала снимите
его. (См. раздел «Колесные колпаки».)
Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.

Действия в сложных ситуациях
6/27
6

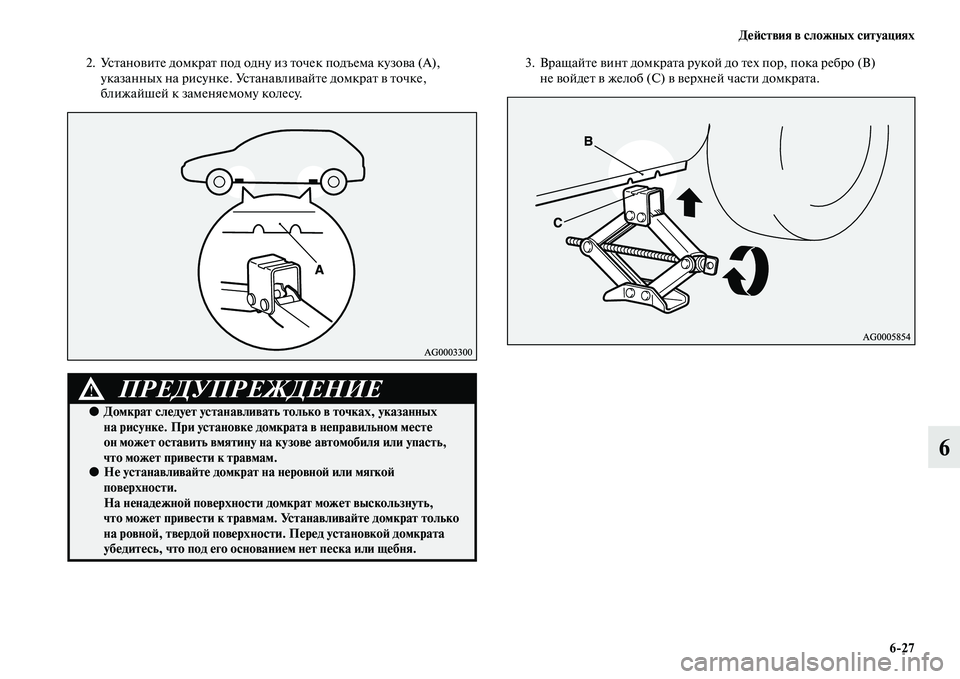

2. Установите домкрат под одну из точек подъема кузова (А),
указанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.3. Вращайте винт домкрата рукой до тех пор, пока ребро (В)
не войдет в желоб (С) в верхней части домкрата.
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности.
На ненадежной поверхности домкрат может выскользнуть,
что может привести к травмам. Устанавливайте домкрат только
на ровной, твердой поверхности. Перед установкой домкрата
убедитесь, что под его основанием нет песка или щебня.

6/28 Действия в сложных ситуациях
6

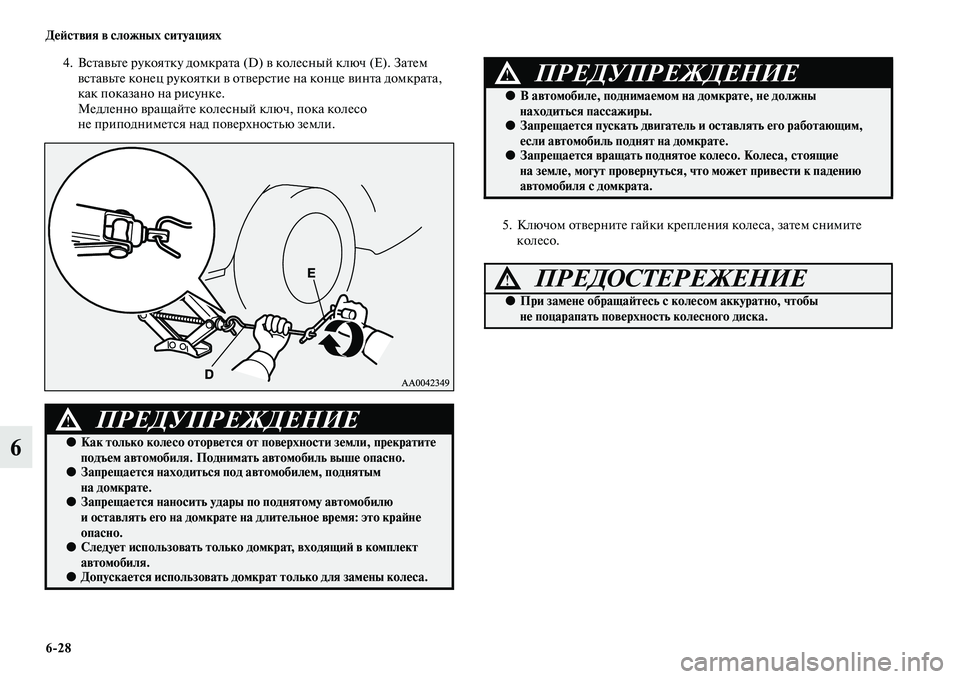

4. Вставьте рукоятку домкрата (D) в колесный ключ (Е). Затем
вставьте конец рукоятки в отверстие на конце винта домкрата,
как показано на рисунке.
Медленно вращайте колесный ключ, пока колесо
не приподнимется над поверхностью земли.
5. Ключом отверните гайки крепления колеса, затем снимите
колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым
на домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.
●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается пускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие
на земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.
ПРЕДУПРЕЖДЕНИЕ!

Действия в сложных ситуациях
6/29
6
6. Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Следите, чтобы колесо было установлено правильной стороной.
Вентиль должен находиться на внешней стороне колеса. Если
вентиль (I) не виден, значит, колесо установлено неверно.
Неправильная установка колеса отрицательно сказывается на
управляемости автомобиля, что может стать причиной аварии.

6/30 Действия в сложных ситуациях
6
7. Затяните колесные гайки от руки.
Конические гайкиЗаворачивайте гайки до тех пор, пока конические части (А) гаек
не коснутся посадочных мест отверстий диска (В) и не прижмут
его к ступице, чтобы колесо зафиксировалось.
Фланцевые гайки• Легкосплавные колесные диски
При установке полноразмерного запасного колеса
закручивайте гайки до тех пор, пока фланцы гаек (С)
не прижмут колесо к ступице, чтобы оно зафиксировалось.

Действия в сложных ситуациях
6/31
6

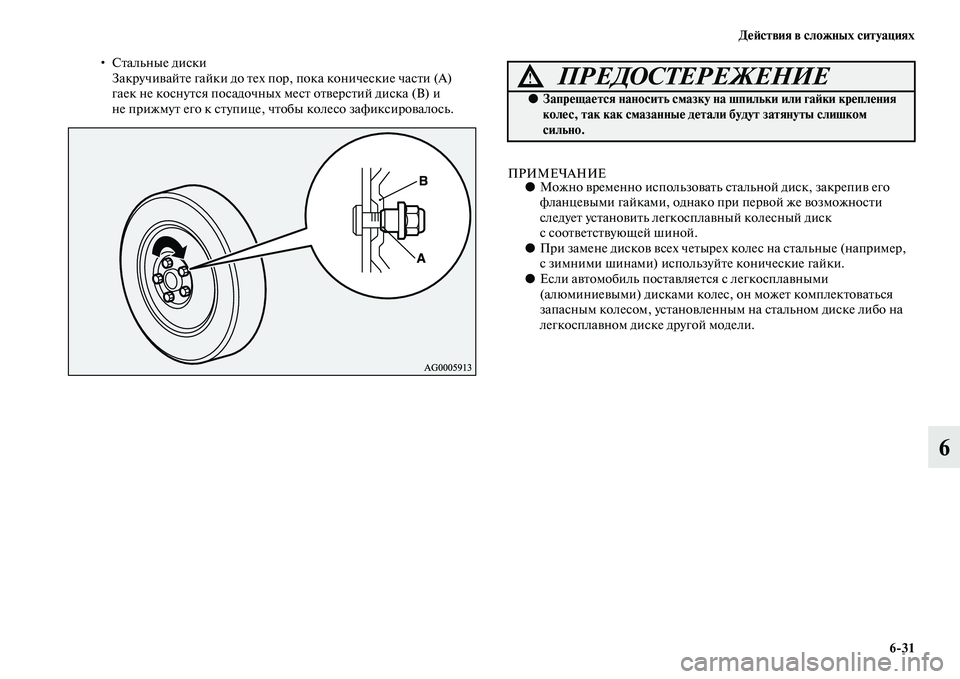

•Стальные диски
Закручивайте гайки до тех пор, пока конические части (А)
гаек не коснутся посадочных мест отверстий диска (В) и
не прижмут его к ступице, чтобы колесо зафиксировалось.
ПРИМЕЧАНИЕ●Можно временно использовать стальной диск, закрепив его
фланцевыми гайками, однако при первой же возможности
следует установить легкосплавный колесный диск
с соответствующей шиной.
●При замене дисков всех четырех колес на стальные (например,
с зимними шинами) используйте конические гайки.
●Если автомобиль поставляется с легкосплавными
(алюминиевыми) дисками колес, он может комплектоваться
запасным колесом, установленным на стальном диске либо на
легкосплавном диске другой модели.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.

6/32 Действия в сложных ситуациях
6

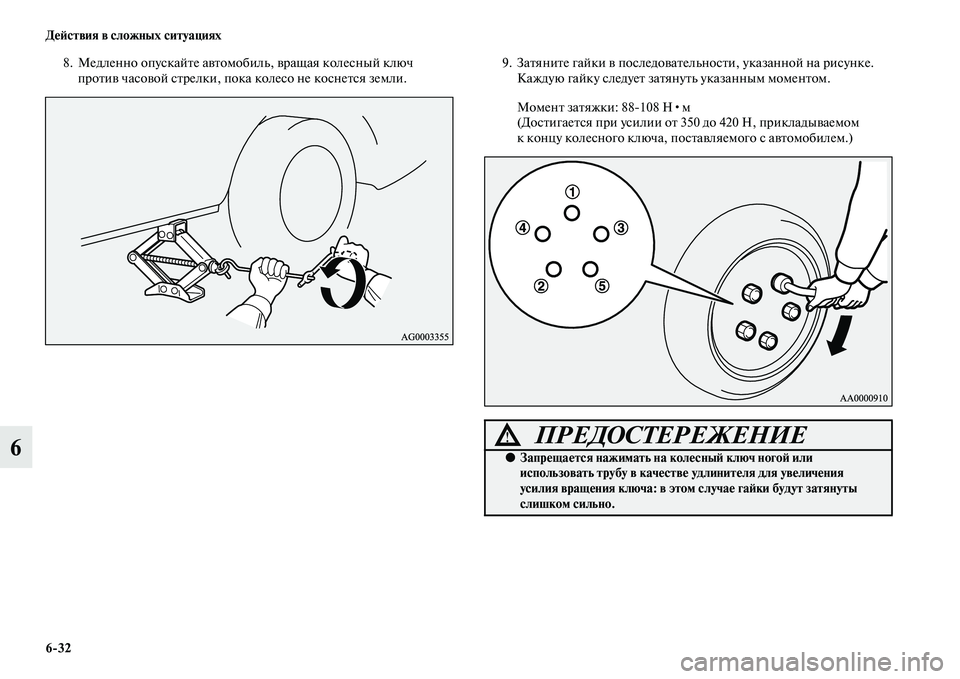

8. Медленно опускайте автомобиль, вращая колесный ключ
против часовой стрелки, пока колесо не коснется земли.9. Затяните гайки в последовательности, указанной на рисунке.
Каждую гайку следует затянуть указанным моментом.
Момент затяжки: 88108 Н•м
(Достигается при усилии от 350 до 420 Н, прикладываемом
к концу колесного ключа, поставляемого с автомобилем.)
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается нажимать на колесный ключ ногой или
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.
