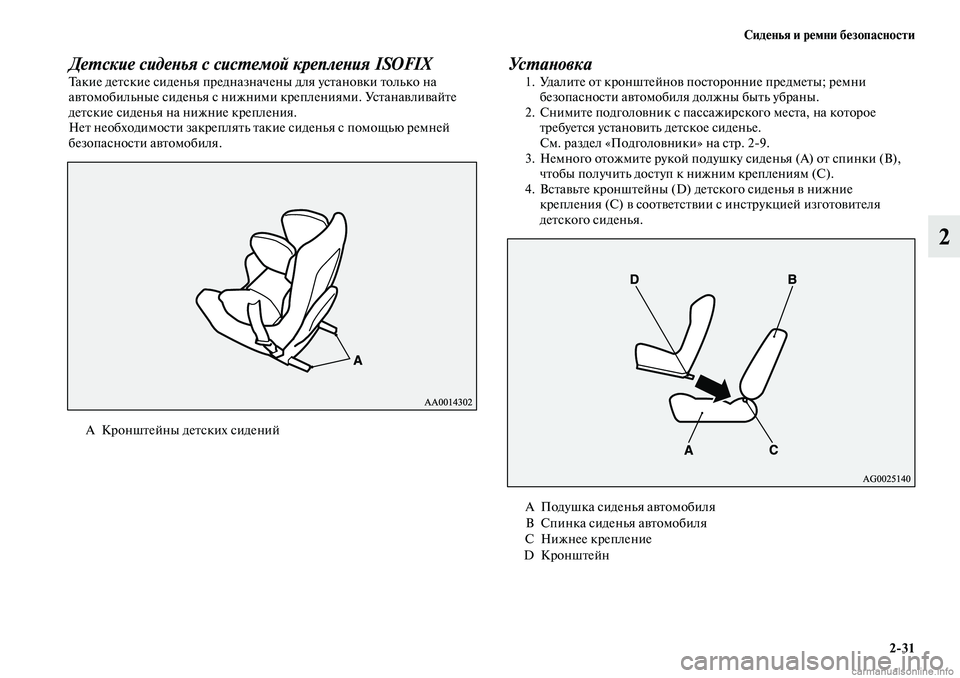

Сиденья и ремни безопасности
2>31
2
Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья с помощью ремней
безопасности автомобиля.Ус та нов ка1. Удалите от кронштейнов посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
См. раздел «Подголовники» на стр. 29.
3. Немного отожмите рукой подушку сиденья (A) от спинки (B),
чтобы получить доступ к нижним креплениям (C).
4. Вставьте кронштейны (D) детского сиденья в нижние
крепления (С) в соответствии с инструкцией изготовителя
детского сиденья.
А Кронштейны детских сидений
АПодушка сиденья автомобиля
В Спинка сиденья автомобиля
C Нижнее крепление
DКронштейн

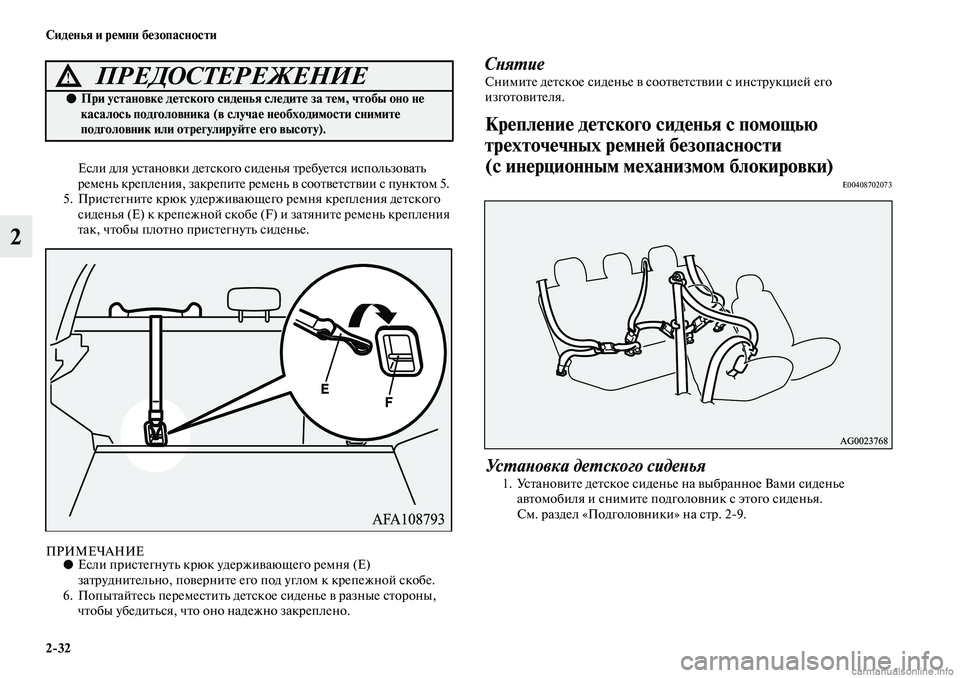

2>32 Сиденья и ремни безопасности
2
Если для установки детского сиденья требуется использовать
ремень крепления, закрепите ремень в соответствии с пунктом 5.
5. Пристегните крюк удерживающего ремня крепления детского
сиденья (E) к крепежной скобе (F) и затяните ремень крепления
так, чтобы плотно пристегнуть сиденье.
ПРИМЕЧАНИЕ●Если пристегнуть крюк удерживающего ремня (E)
затруднительно, поверните его под углом к крепежной скобе.
6. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
СнятиеСнимите детское сиденье в соответствии с инструкцией его
изготовителя.
Крепление детского сиденья с помощью
трехточечных ремней безопасности
(с инерционным механизмом блокировки)
E00408702073
Установка детского сиденья
1. Установите детское сиденье на выбранное Вами сиденье
автомобиля и снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 29.
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья следите за тем, чтобы оно не
касалось подголовника (в случае необходимости снимите
подголовник или отрегулируйте его высоту).

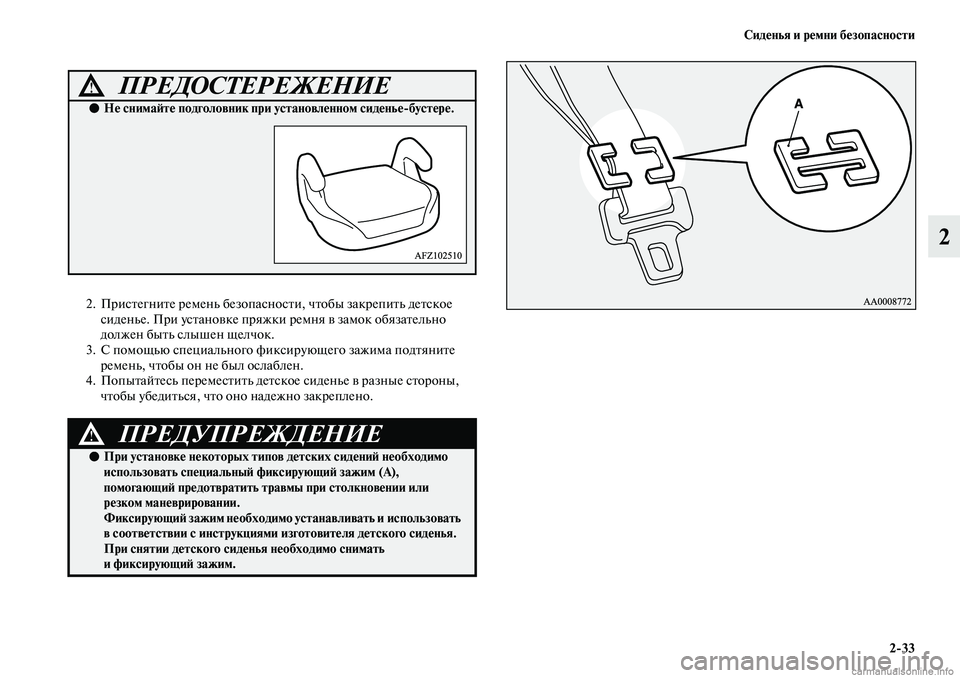

Сиденья и ремни безопасности
2>33
2
2. Пристегните ремень безопасности, чтобы закрепить детское
сиденье. При установке пряжки ремня в замок обязательно
должен быть слышен щелчок.
3. С помощью специального фиксирующего зажима подтяните
ремень, чтобы он не был ослаблен.
4. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не снимайте подголовник при установленном сиденье>бустере.
ПРЕДУПРЕЖДЕНИЕ!
●При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А),
помогающий предотвратить травмы при столкновении или
резком маневрировании.
Фиксирующий зажим необходимо устанавливать и использовать
в соответствии с инструкциями изготовителя детского сиденья.
При снятии детского сиденья необходимо снимать
ификсирующий зажим.

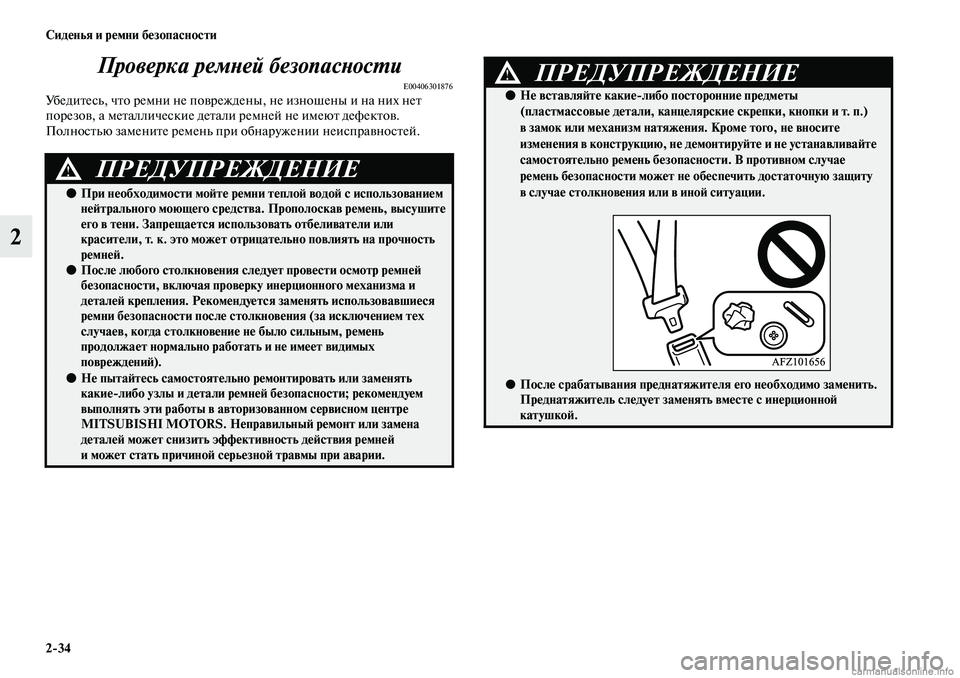

2>34 Сиденья и ремни безопасности
2Проверка ремней безопасности
E00406301876Убедитесь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
ПРЕДУПРЕЖДЕНИЕ!
●При необходимости мойте ремни теплой водой с использованием
нейтрального моющего средства. Прополоскав ремень, высушите
его в тени. Запрещается использовать отбеливатели или
красители, т. к. это может отрицательно повлиять на прочность
ремней.
●После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма и
деталей крепления. Рекомендуется заменять использовавшиеся
ремни безопасности после столкновения (за исключением тех
случаев, когда столкновение не было сильным, ремень
продолжает нормально работать и не имеет видимых
повреждений).
●Не пытайтесь самостоятельно ремонтировать или заменять
какие>либо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильный ремонт или замена
деталей может снизить эффективность действия ремней
и может стать причиной серьезной травмы при аварии.
●Не вставляйте какие>либо посторонние предметы
(пластмассовые детали, канцелярские скрепки, кнопки и т. п.)
в замок или механизм натяжения. Кроме того, не вносите
изменения в конструкцию, не демонтируйте и не устанавливайте
самостоятельно ремень безопасности. В противном случае
ремень безопасности может не обеспечить достаточную защиту
в случае столкновения или в иной ситуации.
●После срабатывания преднатяжителя его необходимо заменить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.
ПРЕДУПРЕЖДЕНИЕ!

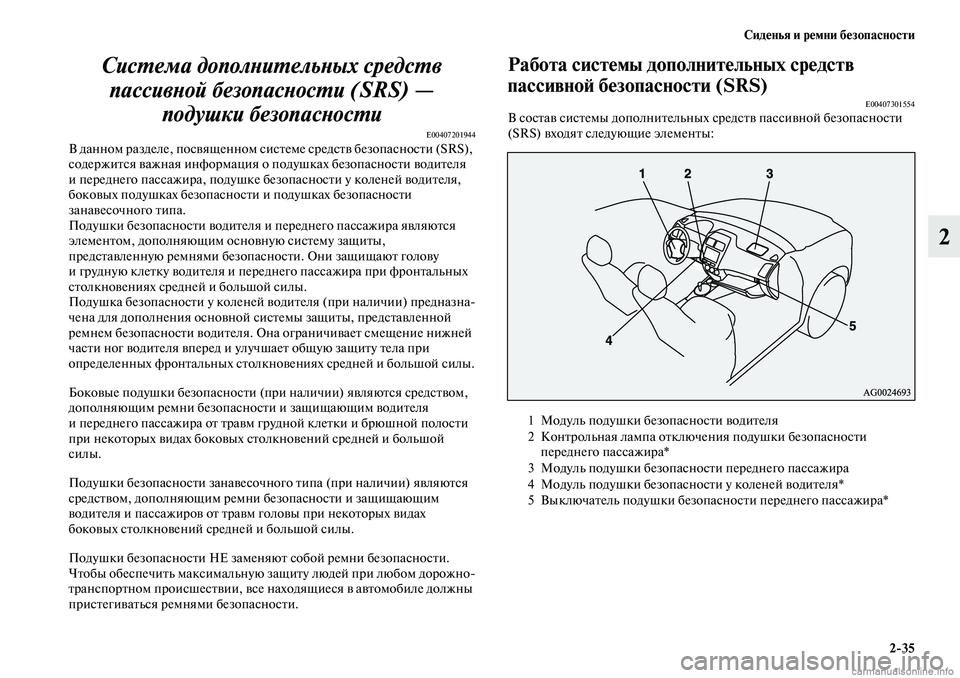

Сиденья и ремни безопасности
2>35
2 Система дополнительных средств
пассивной безопасности (SRS) —
подушки безопасности
E00407201944В данном разделе, посвященном системе средств безопасности (SRS),
содержится важная информация о подушках безопасности водителя
и переднего пассажира, подушке безопасности у коленей водителя,
боковых подушках безопасности и подушках безопасности
занавесочного типа.
Подушки безопасности водителя и переднего пассажира являются
элементом, дополняющим основную систему защиты,
представленную ремнями безопасности. Они защищают голову
и грудную клетку водителя и переднего пассажира при фронтальных
столкновениях средней и большой силы.
Подушка безопасности у коленей водителя (при наличии) предназна
чена для дополнения основной системы защиты, представленной
ремнем безопасности водителя. Она ограничивает смещение нижней
части ног водителя вперед и улучшает общую защиту тела при
определенных фронтальных столкновениях средней и большой силы.
Боковые подушки безопасности (при наличии) являются средством,
дополняющим ремни безопасности и защищающим водителя
и переднего пассажира от травм грудной клетки и брюшной полости
при некоторых видах боковых столкновений средней и большой
силы.
Подушки безопасности занавесочного типа (при наличии) являются
средством, дополняющим ремни безопасности и защищающим
водителя и пассажиров от травм головы при некоторых видах
боковых столкновений средней и большой силы.
Подушки безопасности НЕ заменяют собой ремни безопасности.
Чтобы обеспечить максимальную защиту людей при любом дорожно
транспортном происшествии, все находящиеся в автомобиле должны
пристегиваться ремнями безопасности.
Работа системы дополнительных средств
пассивной безопасности (SRS)
E00407301554В состав системы дополнительных средств пассивной безопасности
(SRS) входят следующие элементы:
1 Модуль подушки безопасности водителя
2 Контрольная лампа отключения подушки безопасности
переднего пассажира*
3 Модуль подушки безопасности переднего пассажира
4 Модуль подушки безопасности у коленей водителя*
5 Выключатель подушки безопасности переднего пассажира*

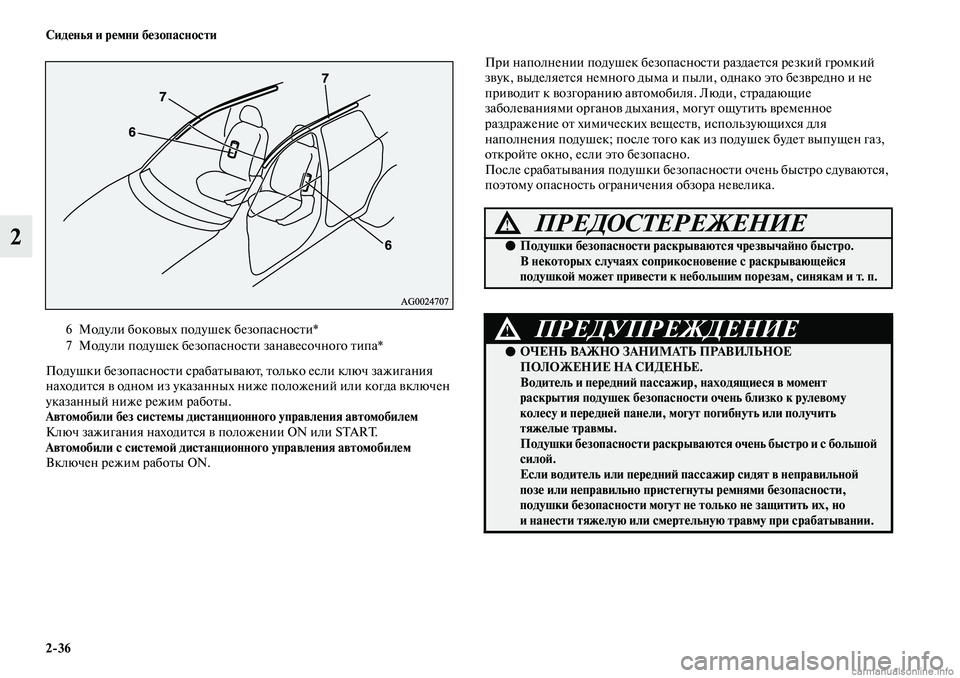

2>36 Сиденья и ремни безопасности
2
Подушки безопасности срабатывают, только если ключ зажигания
находится в одном из указанных ниже положений или когда включен
указанный ниже режим работы.
Автомобили без системы дистанционного управления автомобилем
Ключ зажигания находится в положении ON или START.
Автомобили с системой дистанционного управления автомобилем
Включен режим работы ON.При наполнении подушек безопасности раздается резкий громкий
звук, выделяется немного дыма и пыли, однако это безвредно и не
приводит к возгоранию автомобиля. Люди, страдающие
заболеваниями органов дыхания, могут ощутить временное
раздражение от химических веществ, использующихся для
наполнения подушек; после того как из подушек будет выпущен газ,
откройте окно, если это безопасно.
После срабатывания подушки безопасности очень быстро сдуваются,
поэтому опасность ограничения обзора невелика.
6 Модули боковых подушек безопасности*
7 Модули подушек безопасности занавесочного типа*
ПРЕДОСТЕРЕЖЕНИЕ!
●Подушки безопасности раскрываются чрезвычайно быстро.
В некоторых случаях соприкосновение с раскрывающейся
подушкой может привести к небольшим порезам, синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ!
●ОЧЕНЬ ВАЖНО ЗАНИМАТЬ ПРАВИЛЬНОЕ
ПОЛОЖЕНИЕ НА СИДЕНЬЕ.
Водитель и передний пассажир, находящиеся в момент
раскрытия подушек безопасности очень близко к рулевому
колесу и передней панели, могут погибнуть или получить
тяжелые травмы.
Подушки безопасности раскрываются очень быстро и с большой
силой.
Если водитель или передний пассажир сидят в неправильной
позе или неправильно пристегнуты ремнями безопасности,
подушки безопасности могут не только не защитить их, но
и нанести тяжелую или смертельную травму при срабатывании.

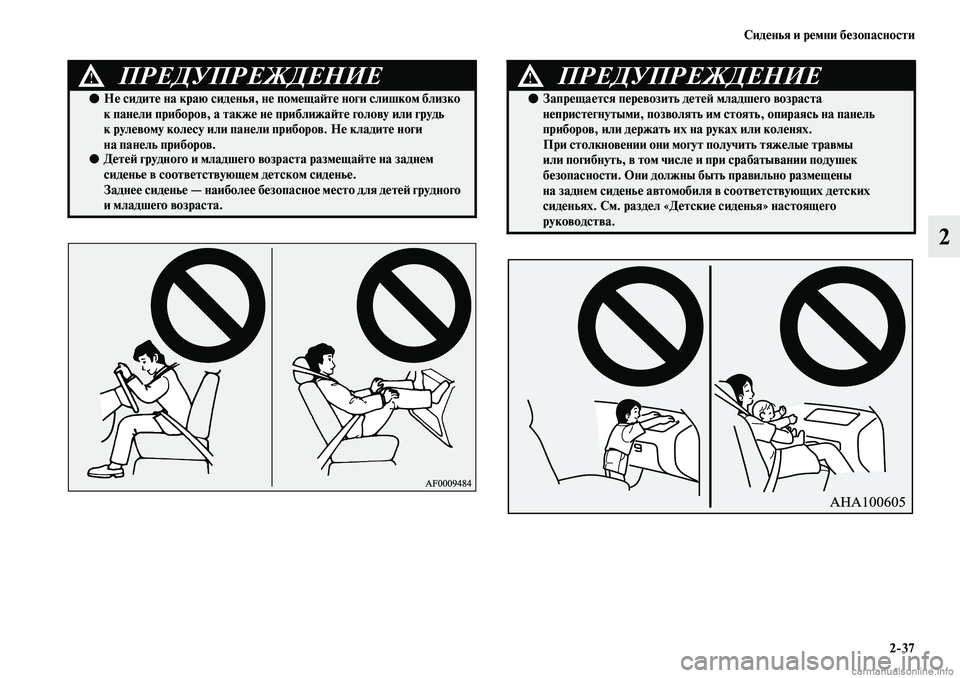

Сиденья и ремни безопасности
2>37
2
ПРЕДУПРЕЖДЕНИЕ!
●Не сидите на краю сиденья, не помещайте ноги слишком близко
к панели приборов, а также не приближайте голову или грудь
к рулевому колесу или панели приборов. Не кладите ноги
на панель приборов.
●Детей грудного и младшего возраста размещайте на заднем
сиденье в соответствующем детском сиденье.
Заднее сиденье — наиболее безопасное место для детей грудного
и младшего возраста.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается перевозить детей младшего возраста
непристегнутыми, позволять им стоять, опираясь на панель
приборов, или держать их на руках или коленях.
При столкновении они могут получить тяжелые травмы
или погибнуть, в том числе и при срабатывании подушек
безопасности. Они должны быть правильно размещены
на заднем сиденье автомобиля в соответствующих детских
сиденьях. См. раздел «Детские сиденья» настоящего
руководства.

2>38 Сиденья и ремни безопасности
2

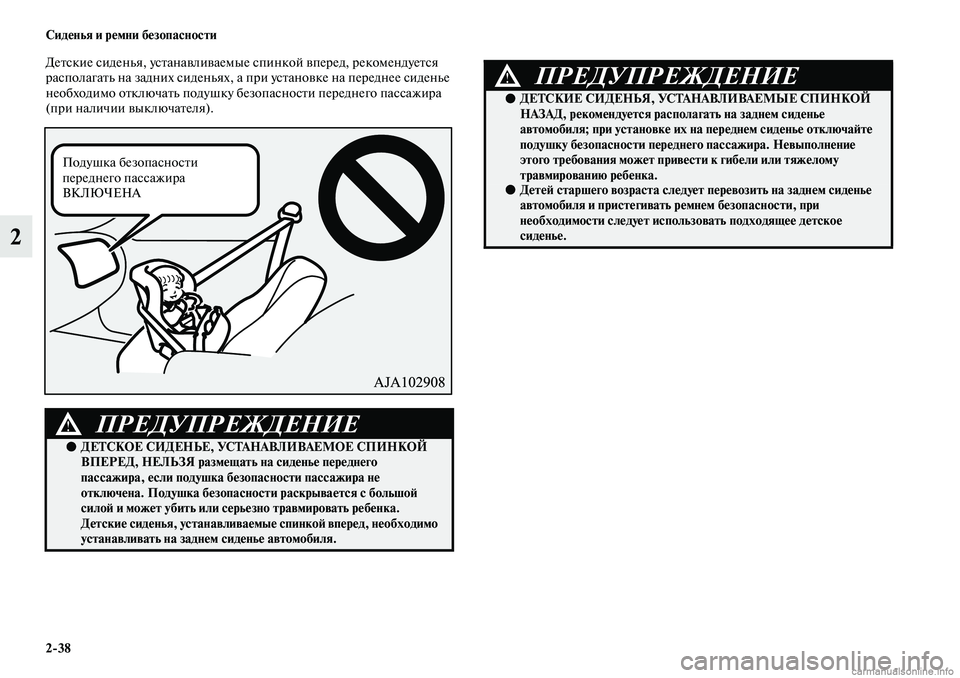

Детские сиденья, устанавливаемые спинкой вперед, рекомендуется
располагать на задних сиденьях, а при установке на переднее сиденье
необходимо отключать подушку безопасности переднего пассажира
(при наличии выключателя).
ПРЕДУПРЕЖДЕНИЕ!
●ДЕТСКОЕ СИДЕНЬЕ, УСТАНАВЛИВАЕМОЕ СПИНКОЙ
ВПЕРЕД, НЕЛЬЗЯ размещать на сиденье переднего
пассажира, если подушка безопасности пассажира не
отключена. Подушка безопасности раскрывается с большой
силой и может убить или серьезно травмировать ребенка.
Детские сиденья, устанавливаемые спинкой вперед, необходимо
устанавливать на заднем сиденье автомобиля.
Подушка безопасности
переднего пассажира
ВКЛЮЧЕНА
ПРЕДУПРЕЖДЕНИЕ!
●ДЕТСКИЕ СИДЕНЬЯ, УСТАНАВЛИВАЕМЫЕ СПИНКОЙ
НАЗАД, рекомендуется располагать на заднем сиденье
автомобиля; при установке их на переднем сиденье отключайте
подушку безопасности переднего пассажира. Невыполнение
этого требования может привести к гибели или тяжелому
травмированию ребенка.
●Детей старшего возраста следует перевозить на заднем сиденье
автомобиля и пристегивать ремнем безопасности, при
необходимости следует использовать подходящее детское
сиденье.

Сиденья и ремни безопасности
2>39
2

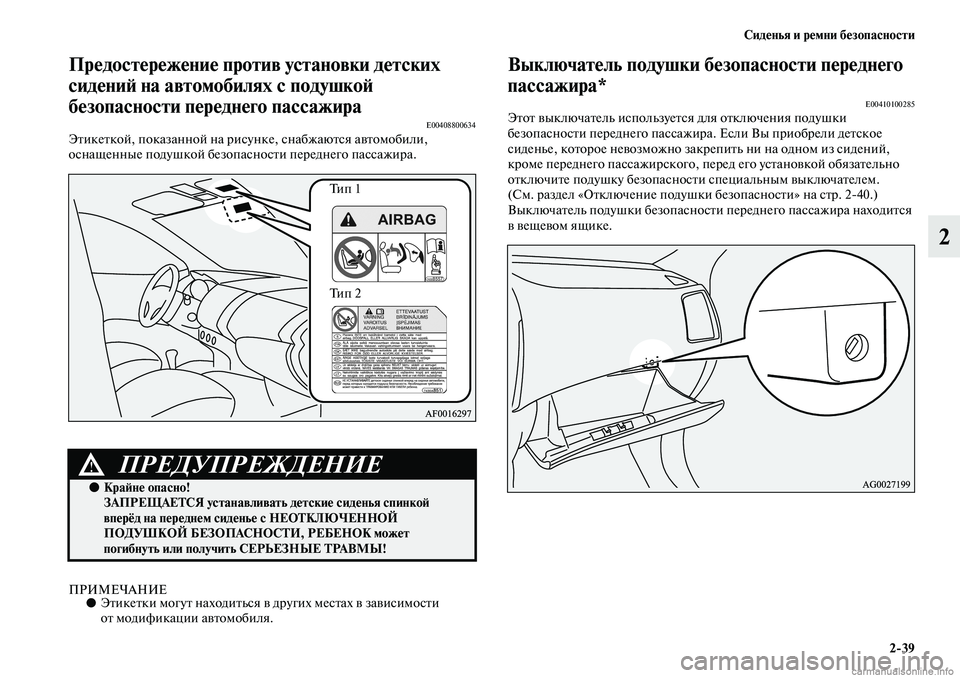

Предостережение против установки детских
сидений на автомобилях с подушкой
безопасности переднего пассажира
E00408800634Этикеткой, показанной на рисунке, снабжаются автомобили,
оснащенные подушкой безопасности переднего пассажира.
ПРИМЕЧАНИЕ●Этикетки могут находиться в других местах в зависимости
от модификации автомобиля.
Выключатель подушки безопасности переднего
пассажира*
E00410100285Этот выключатель используется для отключения подушки
безопасности переднего пассажира. Если Вы приобрели детское
сиденье, которое невозможно закрепить ни на одном из сидений,
кроме переднего пассажирского, перед его установкой обязательно
отключите подушку безопасности специальным выключателем.
(См. раздел «Отключение подушки безопасности» на стр. 240.)
Выключатель подушки безопасности переднего пассажира находится
в вещевом ящике.
ПРЕДУПРЕЖДЕНИЕ!
●Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать детские сиденья спинкой
вперёд на переднем сиденье с НЕОТКЛЮЧЕННОЙ
ПОДУШКОЙ БЕЗОПАСНОСТИ, РЕБЕНОК может
погибнуть или получить СЕРЬЕЗНЫЕ ТРАВМЫ!
Ти п 1
Ти п 2

2>40 Сиденья и ремни безопасности
2

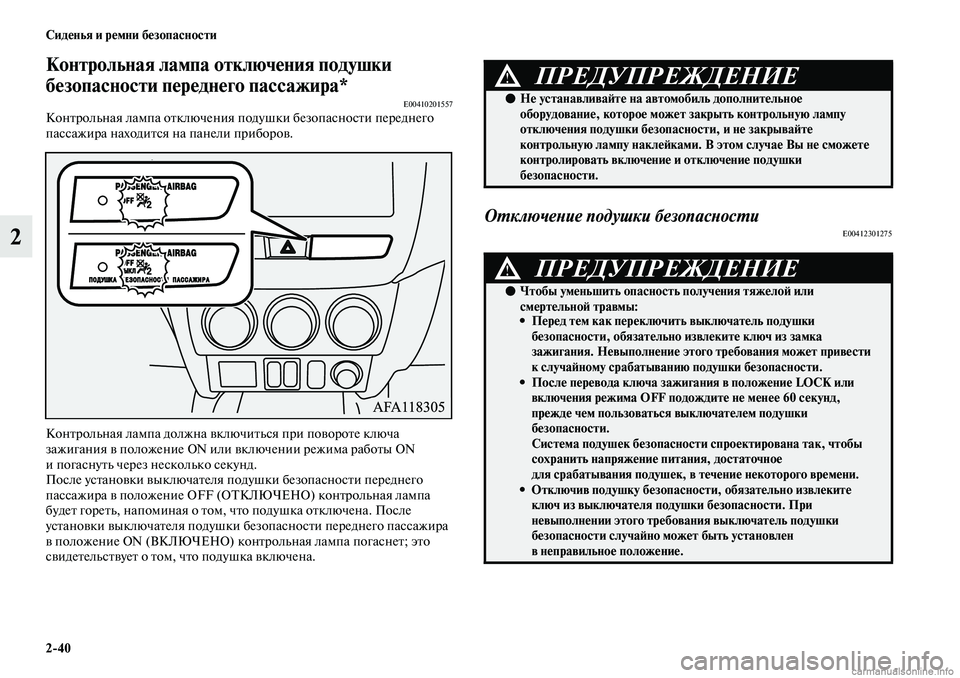

Контрольная лампа отключения подушки
безопасности переднего пассажира*
E00410201557Контрольная лампа отключения подушки безопасности переднего
пассажира находится на панели приборов.
Контрольная лампа должна включиться при повороте ключа
зажигания в положение ON или включении режима работы ON
и погаснуть через несколько секунд.
После установки выключателя подушки безопасности переднего
пассажира в положение OFF (ОТКЛЮЧЕНО) контрольная лампа
будет гореть, напоминая о том, что подушка отключена. После
установки выключателя подушки безопасности переднего пассажира
в положение ON (ВКЛЮЧЕНО) контрольная лампа погаснет; это
свидетельствует о том, что подушка включена.
Отключение подушки безопасностиE00412301275
ПРЕДУПРЕЖДЕНИЕ!
●Не устанавливайте на автомобиль дополнительное
оборудование, которое может закрыть контрольную лампу
отключения подушки безопасности, и не закрывайте
контрольную лампу наклейками. В этом случае Вы не сможете
контролировать включение и отключение подушки
безопасности.
ПРЕДУПРЕЖДЕНИЕ!
●Чтобы уменьшить опасность получения тяжелой или
смертельной травмы:
• Перед тем как переключить выключатель подушки
безопасности, обязательно извлеките ключ из замка
зажигания. Невыполнение этого требования может привести
к случайному срабатыванию подушки безопасности.
• После перевода ключа зажигания в положение LOCK или
включения режима OFF подождите не менее 60 секунд,
прежде чем пользоваться выключателем подушки
безопасности.
Система подушек безопасности спроектирована так, чтобы
сохранить напряжение питания, достаточное
для срабатывания подушек, в течение некоторого времени.
• Отключив подушку безопасности, обязательно извлеките
ключ из выключателя подушки безопасности. При
невыполнении этого требования выключатель подушки
безопасности случайно может быть установлен
в неправильное положение.
