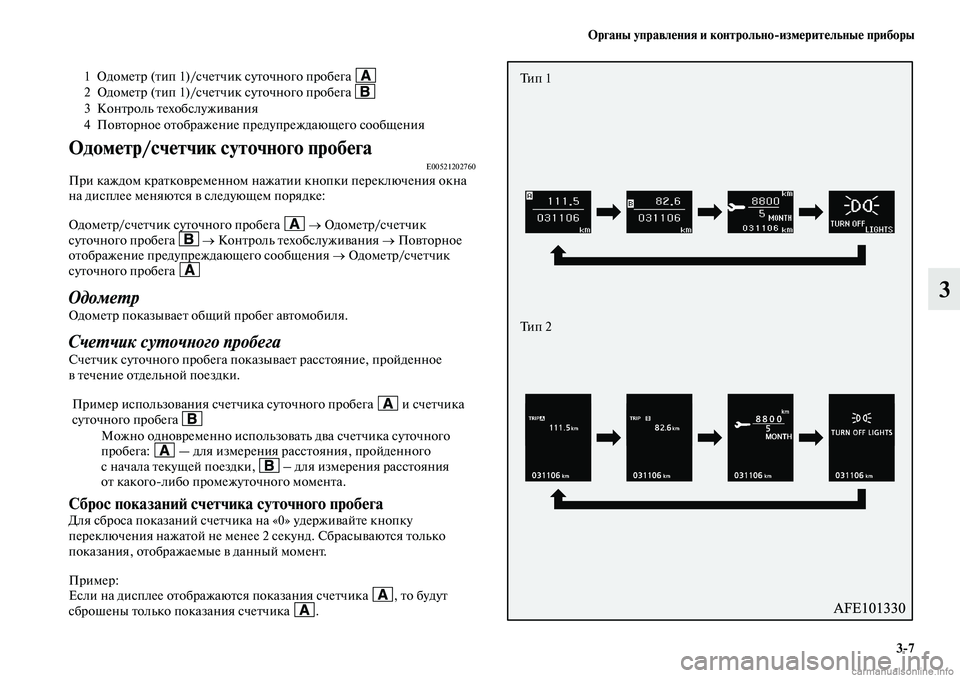

Органы управления и контрольно>измерительные приборы
3>7
3
Одометр/счетчик суточного пробегаE00521202760При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке:
Одометр/счетчик суточного пробега → Одометр/счетчик
суточного пробега → Контроль техобслуживания → Повторное
отображение предупреждающего сообщения → Одометр/счетчик
суточного пробега
Одометр
Одометр показывает общий пробег автомобиля.
Счетчик суточного пробега
Счетчик суточного пробега показывает расстояние, пройденное
в течение отдельной поездки.
Сброс показаний счетчика суточного пробегаДля сброса показаний счетчика на «0» удерживайте кнопку
переключения нажатой не менее 2 секунд. Сбрасываются только
показания, отображаемые в данный момент.
Пример:
Если на дисплее отображаются показания счетчика , то будут
сброшены только показания счетчика . 1 Одометр (тип 1)/счетчик суточного пробега
2 Одометр (тип 1)/счетчик суточного пробега
3 Контроль техобслуживания
4 Повторное отображение предупреждающего сообщения
Пример использования счетчика суточного пробега и счетчика
суточного пробега
Можно одновременно использовать два счетчика суточного
пробега: — для измерения расстояния, пройденного
с начала текущей поездки, – для измерения расстояния
от какоголибо промежуточного момента.
Ти п 1
Ти п 2

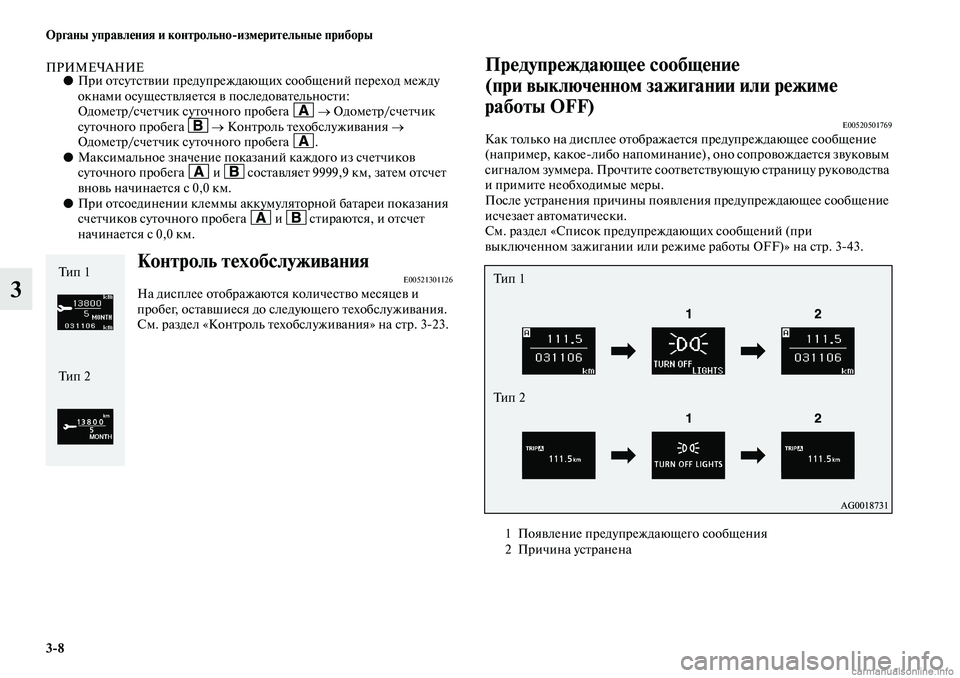

3>8 Органы управления и контрольно>измерительные приборы
3
ПРИМЕЧАНИЕ●При отсутствии предупреждающих сообщений переход между
окнами осуществляется в последовательности:
Одометр/счетчик суточного пробега → Одометр/счетчик
суточного пробега → Контроль техобслуживания →
Одометр/счетчик суточного пробега .
●Максимальное значение показаний каждого из счетчиков
суточного пробега и составляет 9999,9 км, затем отсчет
вновь начинается с 0,0 км.
●При отсоединении клеммы аккумуляторной батареи показания
счетчиков суточного пробега и стираются, и отсчет
начинается с 0,0 км.
Контроль техобслуживанияE00521301126На дисплее отображаются количество месяцев и
пробег, оставшиеся до следующего техобслуживания.
См. раздел «Контроль техобслуживания» на стр. 323.
Предупреждающее сообщение
(при выключенном зажигании или режиме
работы OFF)
E00520501769Как только на дисплее отображается предупреждающее сообщение
(например, какоелибо напоминание), оно сопровождается звуковым
сигналом зуммера. Прочтите соответствующую страницу руководства
и примите необходимые меры.
После устранения причины появления предупреждающее сообщение
исчезает автоматически.
См. раздел «Список предупреждающих сообщений (при
выключенном зажигании или режиме работы OFF)» на стр. 343.
Ти п 1
Ти п 2
1 Появление предупреждающего сообщения
2Причина устранена
Ти п 1
Ти п 2

Органы управления и контрольно>измерительные приборы
3>9
3
Возврат из окна предупреждающего сообщения
в предыдущее окно
Вернуться в окно, отображавшееся до появления предупреждающего
сообщения, можно и до устранения причины появления
предупреждения.
Чтобы вернуться из окна предупреждающего сообщения
в предыдущее окно, нажмите кнопку переключения, при этом
на дисплее появится символ (А).
ПРИМЕЧАНИЕ●Из окна с предупреждающим сообщением, в верхнем правом
углу которого отображаются символы или , можно
перейти в другое окно. Для этого нажимайте кнопку
переключения следующим образом:
: кратковременное нажатие.
: удерживать кнопку нажатой не менее 2 секунд.
Повторное отображение предупреждающего сообщенияЕсли на дисплее отображается символ , то при многократном
кратковременном нажатии кнопки переключения на дисплее снова
отобразится окно с предупреждающим сообщением.
См. раздел «Информационное окно (при выключенном зажигании
или режиме работы OFF)» на стр. 36.Ти п 1
Ти п 2

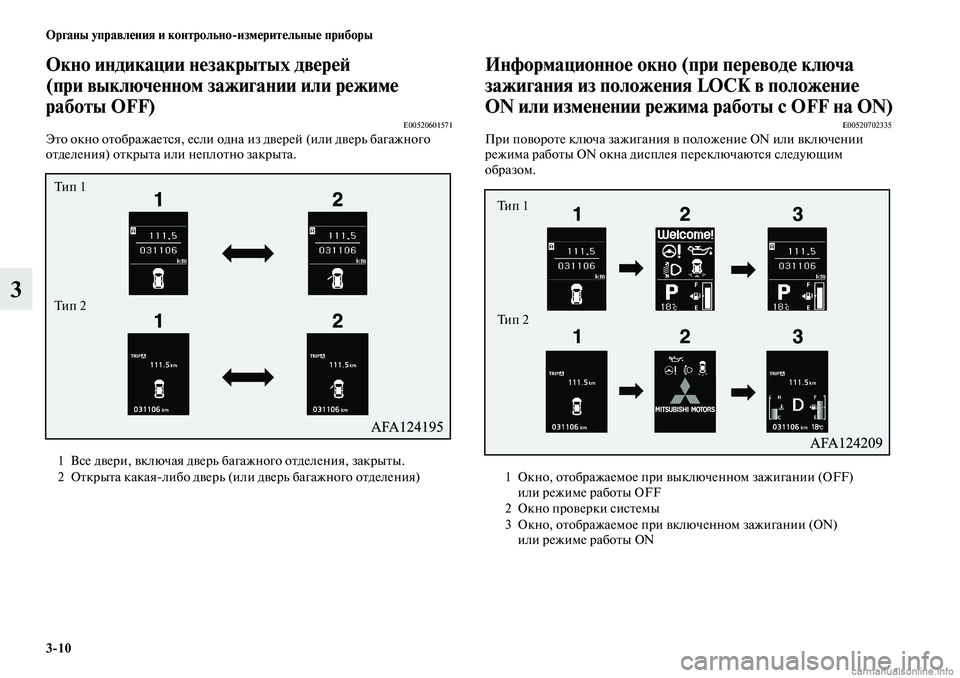

3>10 Органы управления и контрольно>измерительные приборы
3
Окно индикации незакрытых дверей
(при выключенном зажигании или режиме
работы OFF)
E00520601571Это окно отображается, если одна из дверей (или дверь багажного
отделения) открыта или неплотно закрыта.
Информационное окно (при переводе ключа
зажигания из положения LOCK в положение
ON или изменении режима работы с OFF на ON)
E00520702335При повороте ключа зажигания в положение ON или включении
режима работы ON окна дисплея переключаются следующим
образом.
1 Все двери, включая дверь багажного отделения, закрыты.
2 Открыта какаялибо дверь (или дверь багажного отделения)
Ти п 1
Ти п 2
1 Окно, отображаемое при выключенном зажигании (OFF)
или режиме работы OFF
2 Окно проверки системы
3 Окно, отображаемое при включенном зажигании (ON)
или режиме работы ON
Ти п 2 Ти п 1

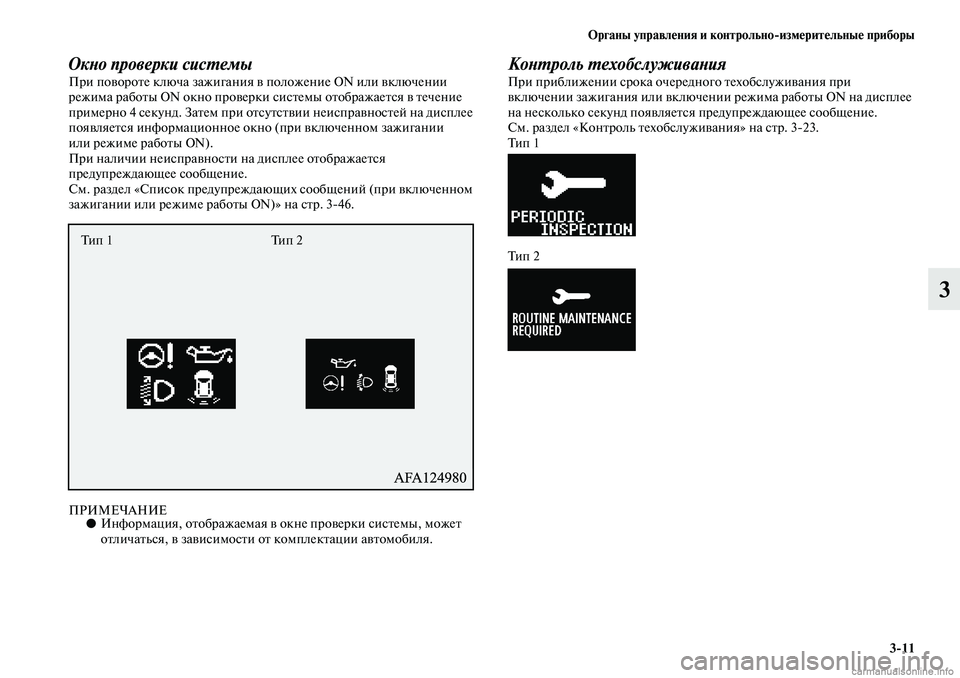

Органы управления и контрольно>измерительные приборы
3>11
3
Окно проверки системыПри повороте ключа зажигания в положение ON или включении
режима работы ON окно проверки системы отображается в течение
примерно 4 секунд. Затем при отсутствии неисправностей на дисплее
появляется информационное окно (при включенном зажигании
или режиме работы ON).
При наличии неисправности на дисплее отображается
предупреждающее сообщение.
См. раздел «Список предупреждающих сообщений (при включенном
зажигании или режиме работы ON)» на стр. 346.
ПРИМЕЧАНИЕ●Информация, отображаемая в окне проверки системы, может
отличаться, в зависимости от комплектации автомобиля.
Контроль техобслуживанияПри приближении срока очередного техобслуживания при
включении зажигания или включении режима работы ON на дисплее
на несколько секунд появляется предупреждающее сообщение.
См. раздел «Контроль техобслуживания» на стр. 323.
Ти п 1
Ти п 2
Тип 1 Тип 2

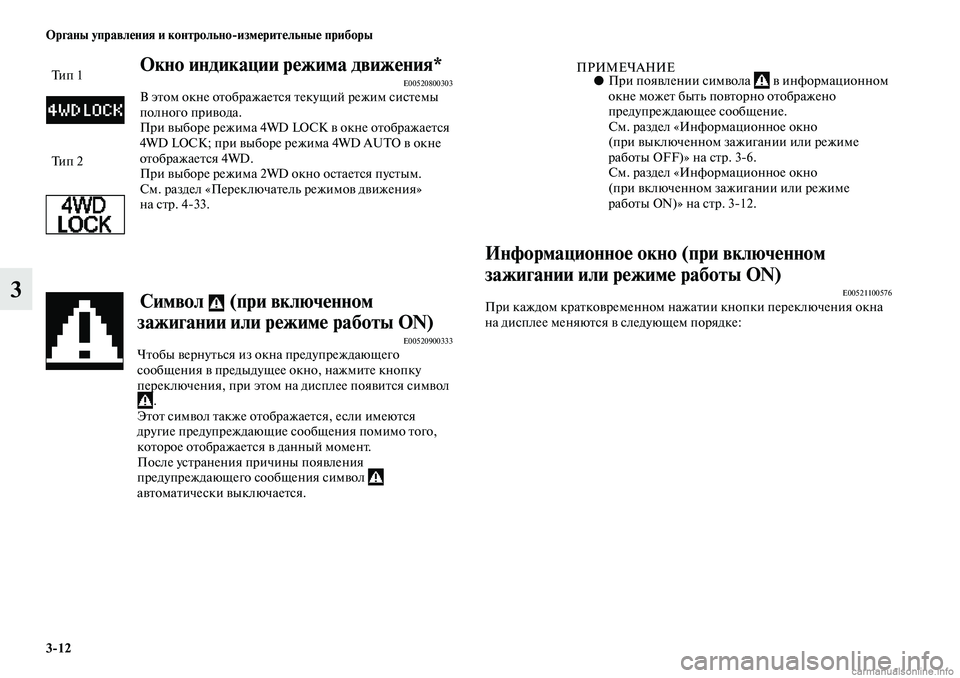

3>12 Органы управления и контрольно>измерительные приборы
3
Окно индикации режима движения*E00520800303В этом окне отображается текущий режим системы
полного привода.
При выборе режима 4WD LOCK в окне отображается
4WD LOCK; при выборе режима 4WD AUTO в окне
отображается 4WD.
При выборе режима 2WD окно остается пустым.
См. раздел «Переключатель режимов движения»
на стр. 433.
Символ (при включенном
зажигании или режиме работы ON)
E00520900333Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите кнопку
переключения, при этом на дисплее появится символ
.
Этот символ также отображается, если имеются
другие предупреждающие сообщения помимо того,
которое отображается в данный момент.
После устранения причины появления
предупреждающего сообщения символ
автоматически выключается.
ПРИМЕЧАНИЕ●При появлении символа в информационном
окне может быть повторно отображено
предупреждающее сообщение.
См. раздел «Информационное окно
(при выключенном зажигании или режиме
работы OFF)» на стр. 36.
См. раздел «Информационное окно
(при включенном зажигании или режиме
работы ON)» на стр. 312.
Информационное окно (при включенном
зажигании или режиме работы ON)
E00521100576При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке:
Ти п 1
Ти п 2

Органы управления и контрольно>измерительные приборы
3>13
3ПРИМЕЧАНИЕ●Во время движения окно настроек недоступно даже
при нажатии кнопки переключения. Для выполнения
настройки остановите автомобиль в безопасном месте.
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 327.
●Как только на дисплее отображается предупреждающее
сообщение (например, предупреждение о неисправности
какойлибо системы), подается звуковой сигнал зуммера.
См. раздел «Предупреждающее сообщение (при включенном
зажигании или режиме работы ON)» на стр. 319.
Ти п 1
Ти п 2При отсутствии предупреждающего сообщения
При наличии предупреждающего
сообщения
При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения1 Одометр (тип 1)/счетчик суточного пробега
2 Одометр (тип 1)/счетчик суточного пробега
3 Контроль техобслуживания
4 Температура охлаждающей жидкости (тип 1)
5 Запас хода (тип 1)
6 Средняя скорость, средний расход топлива, мгновенный
расход топлива (тип 1)
7 Запас хода, мгновенный расход топлива (тип 2)
8 Средний расход топлива, мгновенный расход топлива (тип 2)
9 Средняя скорость, мгновенный расход топлива (тип 2)
10 Окно настроек
11 Повторное отображение предупреждающего сообщения

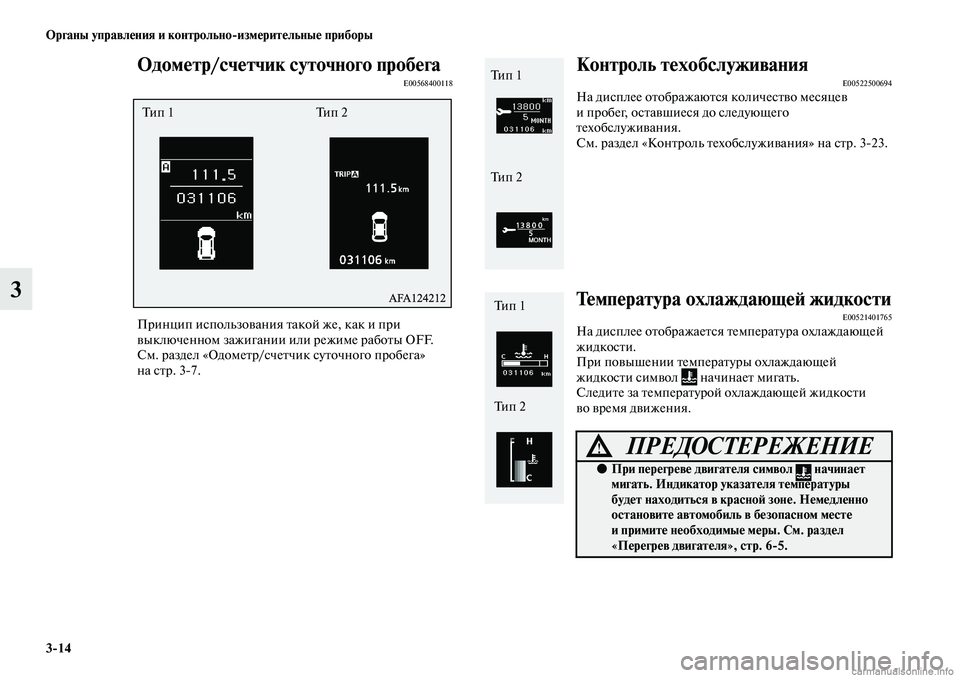

3>14 Органы управления и контрольно>измерительные приборы
3
Одометр/счетчик суточного пробегаE00568400118
Принцип использования такой же, как и при
выключенном зажигании или режиме работы OFF.
См. раздел «Одометр/счетчик суточного пробега»
на стр. 37.
Контроль техобслуживанияE00522500694На дисплее отображаются количество месяцев
ипробег, оставшиеся до следующего
техобслуживания.
См. раздел «Контроль техобслуживания» на стр. 323.
Температура охлаждающей жидкостиE00521401765На дисплее отображается температура охлаждающей
жидкости.
При повышении температуры охлаждающей
жидкости символ начинает мигать.
Следите за температурой охлаждающей жидкости
во время движения.
Ти п 1 Ти п 2
ПРЕДОСТЕРЕЖЕНИЕ!
●При перегреве двигателя символ начинает
мигать. Индикатор указателя температуры
будет находиться в красной зоне. Немедленно
остановите автомобиль вбезопасном месте
и примите необходимые меры. См. раздел
«Перегрев двигателя», стр. 6>5.
Ти п 1
Ти п 2
Ти п 1
Ти п 2

Органы управления и контрольно>измерительные приборы
3>15
3
Запас ходаE00568500047На дисплее отображается приблизительный запас хода (сколько
километров можно проехать на остатке топлива). Если запас хода
составляет менее 50 км, на дисплее отображается «».
Следует как можно скорее заправить топливо.
ПРИМЕЧАНИЕ●Отображаемый запас хода рассчитывается по данным о расходе
топлива. Показания могут изменяться в зависимости от условий
движения и от манеры езды. Значение запаса хода является
ориентировочным.
●После заправки топлива значение запаса хода обновляется.
Однако если в бак будет заправлено малое количество топлива,
показания могут быть неточными. По возможности заправляйте
бак полностью.
●В некоторых случаях значение запаса хода может изменяться
при стоянке на крутом уклоне. Это происходит изза
перемещения топлива в баке и не является признаком
неисправности.
●Можно выбрать единицы измерения (километры или мили).
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 327.
Средняя скоростьE00568600048На дисплее отображается средняя скорость движения с момента
последнего сброса показаний.
Имеется 2 режима настройки.
Порядок изменения настроек этого параметра см. в разделе
«Изменение настроек (при включенном зажигании или режиме
работы ON)» на стр. 327.
Тип 1 Тип 2
Ти п 1 Ти п 2

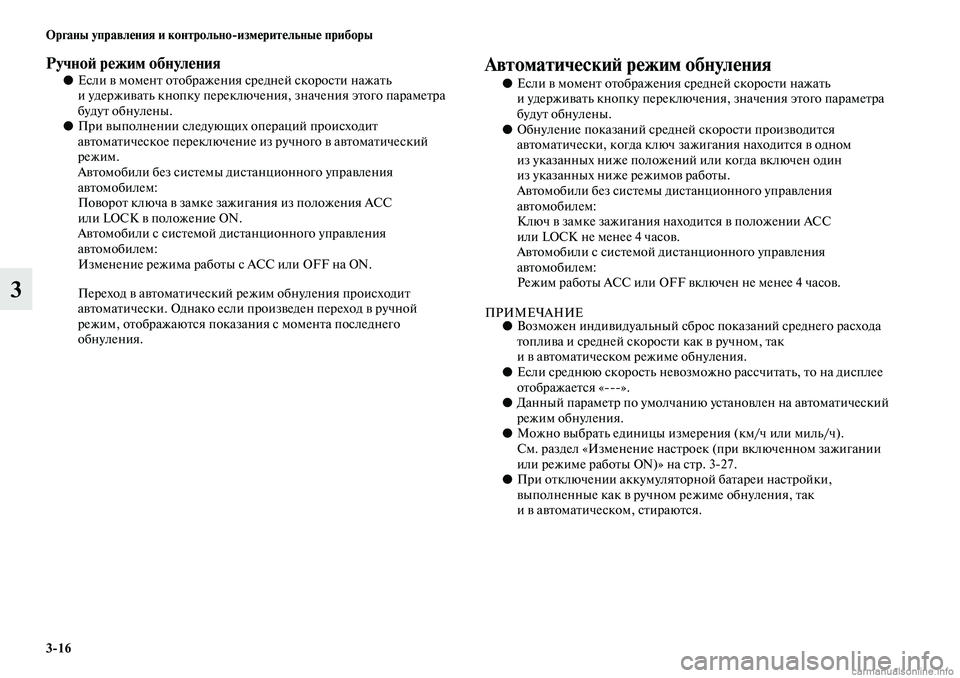

3>16 Органы управления и контрольно>измерительные приборы
3
Ручной режим обнуления●Если в момент отображения средней скорости нажать
и удерживать кнопку переключения, значения этого параметра
будут обнулены.
●При выполнении следующих операций происходит
автоматическое переключение из ручного в автоматический
режим.
Автомобили без системы дистанционного управления
автомобилем:
Поворот ключа в замке зажигания из положения ACC
или LOCK в положение ON.
Автомобили с системой дистанционного управления
автомобилем:
Изменение режима работы с ACC или OFF на ON.
Переход в автоматический режим обнуления происходит
автоматически. Однако если произведен переход в ручной
режим, отображаются показания с момента последнего
обнуления.Автоматический режим обнуления
●Если в момент отображения средней скорости нажать
и удерживать кнопку переключения, значения этого параметра
будут обнулены.
●Обнуление показаний средней скорости производится
автоматически, когда ключ зажигания находится в одном
из указанных ниже положений или когда включен один
из указанных ниже режимов работы.
Автомобили без системы дистанционного управления
автомобилем:
Ключ в замке зажигания находится в положении ACC
или LOCK не менее 4 часов.
Автомобили с системой дистанционного управления
автомобилем:
Режим работы ACC или OFF включен не менее 4 часов.
ПРИМЕЧАНИЕ●Возможен индивидуальный сброс показаний среднего расхода
топлива и средней скорости как в ручном, так
и в автоматическом режиме обнуления.
●Если среднюю скорость невозможно рассчитать, то на дисплее
отображается «».
●Данный параметр по умолчанию установлен на автоматический
режим обнуления.
●Можно выбрать единицы измерения (км/ч или миль/ч).
См. раздел «Изменение настроек (при включенном зажигании
или режиме работы ON)» на стр. 327.
●При отключении аккумуляторной батареи настройки,
выполненные как в ручном режиме обнуления, так
и в автоматическом, стираются.
