Замена колеса
Действия в сложных ситуациях 8-19
8

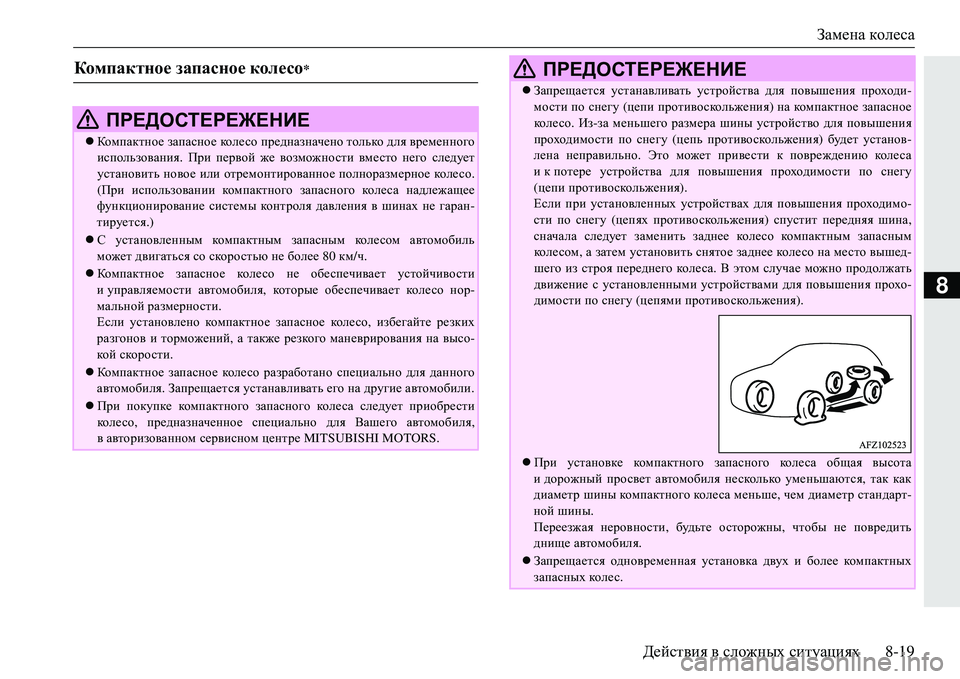

Комп ак тно е запасное колесо*
ПРЕДОСТЕРЕЖЕНИЕ
 Комп а ктн о е запасное кол е с о предназначено только для временного
использования . При первой же возможности вместо него следует
установить новое или отремонтированное полноразмерное коле с о .
( При использовании ком па кт но го запасного кол е с а надлежащее
функционирование системы конт роля давления в шинах не гаран -
тируется .)
С установленным компактным запасным кол е с ом автомобиль
может двигаться со скоростью не более 80 км/ч .
 Комп а ктн о е запасное кол е со не обеспечивает устойчивости
и управляемости автомобиля , которые обеспечивает кол е со нор -
мальной размерности .
Если установлено комп актн о е запасное коле со , избегайте резких
разгонов и торможений , а также резкого маневрирования на высо-
ко й скорости .
Комп а ктн о е запасное коле со разработано специально для данного
автомобиля . Запрещается устанавливать его на другие автомобили .
При покупке ком п актн о го запасного коле с а следует приобрести
кол е со , предназначенное специально для Вашего автомобиля ,
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается устанавливать устройства для повышения проходи -
мости по снегу (цепи противоскольжения ) на компактно е запасное
кол е со . Из -за меньшего размера шины устройство для повышения
проходимости по снегу (цепь противоскольжения) будет установ -
лена неправильно . Это может привести к повреждению коле с а
и к потере устройства для повышения проходимости по снегу
( цепи противоскольжения).
Если при установленных уст
ройствах для повышения проходимо -
сти по снегу (цепях противоскольжения) спустит передняя шина ,
сначала следует заменить заднее кол е с о комп актн ы м запасным
кол е сом , а затем установить снятое заднее кол е с о на место вышед -
шего из строя переднего коле с а . В этом случае можно продолжать
движение с установленными устройствами для повышения прохо -
димости по снегу (цепями противоскольжения).
При установке ком па кт но го запасного кол е с а общая высота
и дорожный просвет автомобиля несколько уменьшаются , так как
диаметр шины компактного коле с а меньше , чем диаметр стандарт -
ной шины .
Переезжая неровности , будьте осторожны , чтобы не повредить
днище автомобиля .
Запрещается одновременная установка двух и более компактных
запасных коле с .

Замена колеса
8-20 Действия в сложных ситуациях
8
E00803501770

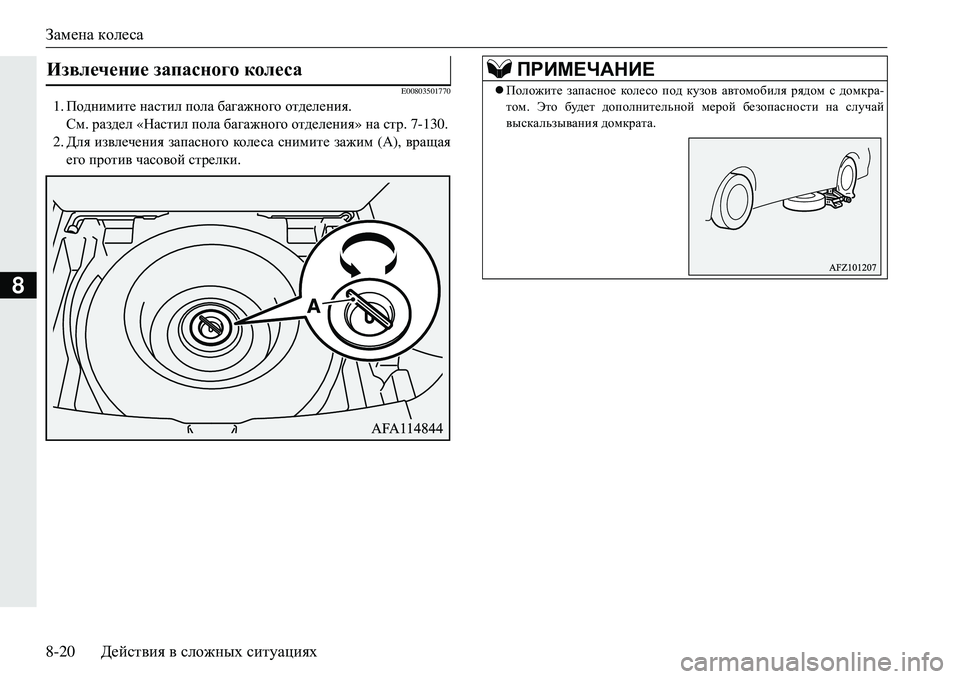

1. Поднимите настил пола багажного отделения .
См . раздел «Настил пола багажного отделения» на стр . 7-130.
2. Для извлечения запасного кол е с а снимите зажим (А ), вращая
его против часовой стрелки .
Извлечение запасного колеса ПРИМЕЧАНИЕ
Положите запасное коле со под кузов автомобиля рядом с домкра -
том . Это будет дополнительной мерой безопасности на случай
выскальзывания домкрата .

Замена колеса
Действия в сложных ситуациях 8-21
8
E00803202644

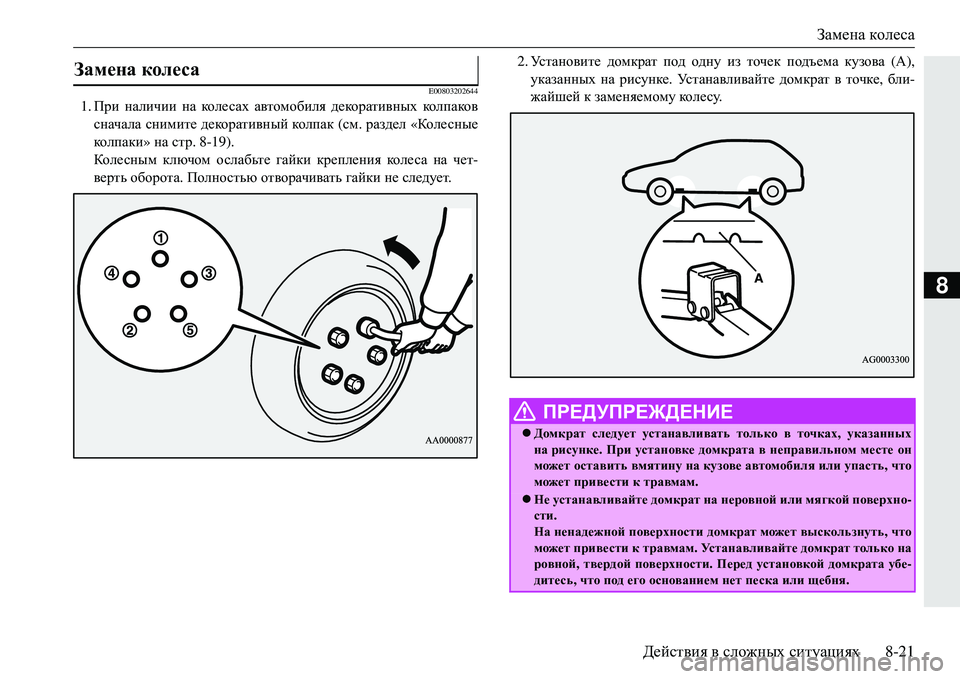

1.При наличии на кол е с а х автомобиля декоративных кол п ако в
сначала снимите декоративный колпак (см . раздел «Кол е с н ые
кол п а к и » на стр . 8-19).
Коле сным ключом ослабьте гайки крепления коле с а на чет -
верть оборота . Полностью отворачивать гайки не следует . 2.
Ус т а н о в и т е домкрат под одну из точек подъема кузова (А),
указанных на рисунке . Ус т а н а в л и в а й т е домкрат в точке , бли -
жайшей к заменяемому кол е су .
Замена колеса
ПРЕДУПРЕЖДЕНИЕ
 Домкрат следует устанавливать только в точках , указанных
на рисунке . При установке домкрата в неправильном месте он
может оставить вмятину на кузове автомобиля или упасть , что
может привести к травмам .
Не устанавливайте домкрат на неровной или мягкой поверхно -
сти .
На ненадежной поверхности домкрат может выскользнуть , что
может привести к травмам . Устанавливайте домкрат только на
ровной , твердой поверхности. Перед установкой домкрата убе -
дитесь , что под его основанием нет песка или щебня .

Замена колеса
8-22 Действия в сложных ситуациях
8

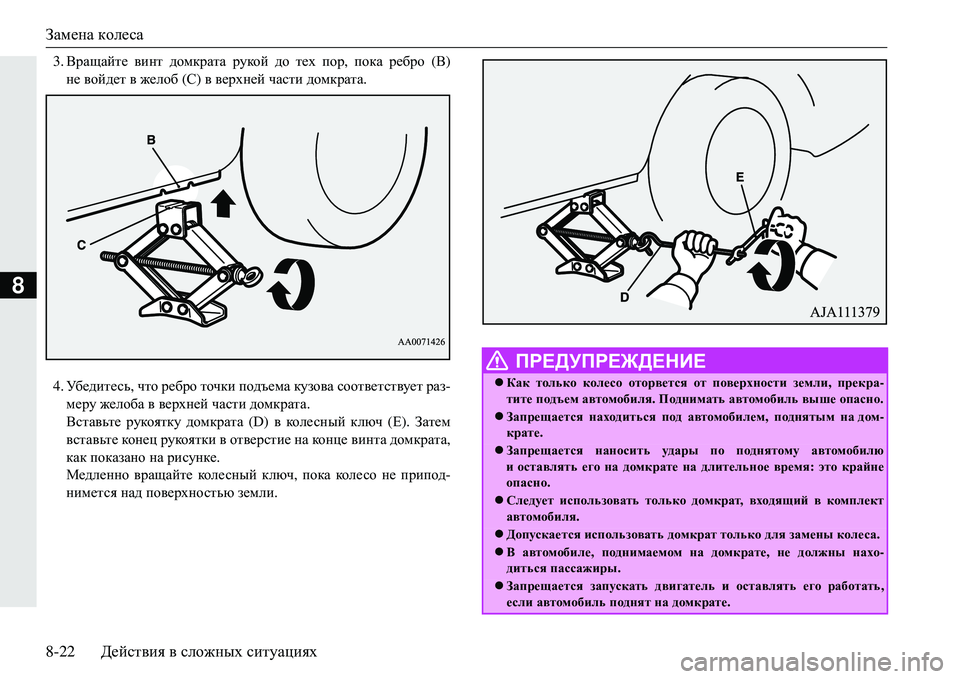

3. Вращайте винт домкрата рукой до тех пор , пока ребро (В)
не войдет в желоб (С) в верхней части домкрата .
4. Уб е д и т е с ь , что ребро точки подъема кузова соответствует раз -
меру желоба в верхней части домкрата .
Вставьте рукоятку домкрата (D) в кол е сн ый ключ (Е). Затем
вставьте ко н ец рукоятки в отверстие на ко н ц е винта домкрата ,
как пок
азано на рисунке .
Медленно вращайте кол е сн ы й ключ , пока кол е с о не припод -
нимется над поверхностью земли.
ПРЕДУПРЕЖДЕНИЕ
 Как только колесо оторвется от поверхности земли, прекра -
тите подъем автомобиля . Поднимать автомобиль выше опасно .
Запрещается находиться под автомобилем, поднятым на дом -
крате .
Запрещается наносить уд а р ы по поднятому автомобилю
и оставлять его на домкрате на длительное время : это крайне
опасно .
Следует использовать только домкрат , входящий в комплект
автомобиля .
Допускается использовать домкрат только для замены колеса .
В автомобиле , поднимаемом на домкрате , не должны нахо -
диться пассажиры .
Запрещается запускать двигатель и оставлять его работать ,
если автомобиль поднят на домкрате .

Замена колеса
Действия в сложных ситуациях 8-23
8

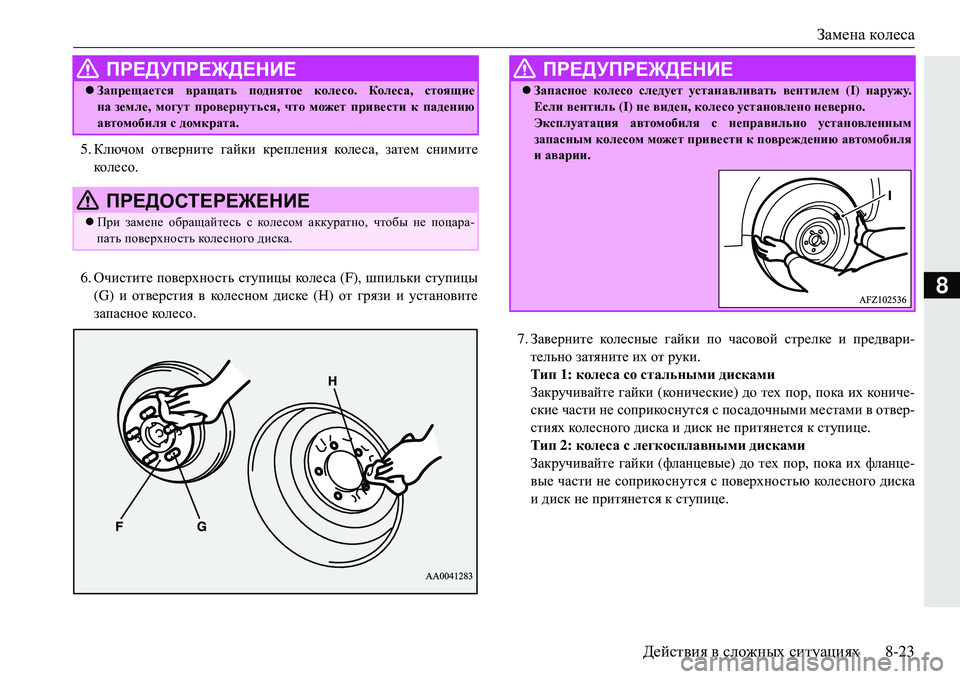

5.Ключом отверните гайки крепления коле с а , затем снимите
кол е с о .
6. Очистите поверхность ступицы коле с а (F), шпильки ступицы
(G) и отверстия в кол е сн ом диске (H) от грязи и установите
запасное кол е с о .
7.Заверните кол е с н ые гайки по часовой стрелке и предвари -
тельно затяните их от руки .
Тип 1: колеса со стальными дисками
Закручивайте гайки (ко н и че с к и е ) до тех пор , пока их к
ониче -
ские части не соприкоснутся с посадочными местами в отвер -
стиях колесного диска и диск не притянется к ступице .
Тип 2: колеса с легкосплавными дисками
Закручивайте гайки (фланцевые ) до тех пор , пока их фланце -
вые части не соприкоснутся с поверхностью колесного диска
и диск не притянется к ступице .
Запрещается вращать поднятое колесо . Колеса , стоящие
на земле , могут провернуться , что может привести к падению
автомобиля с домкрата .
ПРЕДОСТЕРЕЖЕНИЕ
 При замене обращайтесь с кол е с ом аккуратно , чтобы не поцара -
пать поверхность кол е с но го диска .
ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ
 Запасное колесо следует устанавливать вентилем (I) наружу .
Если вентиль (I) не виден , колесо установлено неверно .
Эксплуатация автомобиля с неправильно установленным
запасным колесом может привести к повреждению автомобиля
и аварии .

Замена колеса
8-24 Действия в сложных ситуациях
8

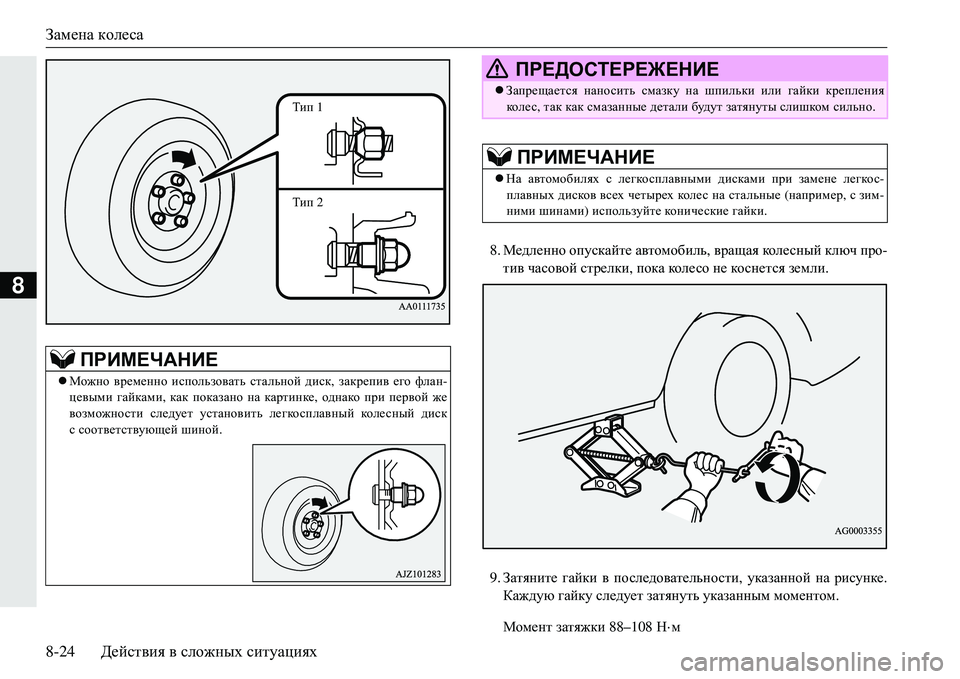

8. Медленно опускайте автомобиль , вращая кол е сн ый ключ про -
тив часовой стрелки , пока кол е с о не коснется земли .
9. Затяните гайки в последовательности, указанной на рисунке .
Каждую гайку следует затянуть указанным моментом.
Момент затяжки 88–108 Н·м
ПРИМЕЧАНИЕ
 Можно временно использовать стальной диск , закрепив его флан -
цевыми гайками, как показано на картинке , однако при первой же
возможности следует установить легкосплавный коле с ны й диск
с соответствующей шиной .
Тип 1
Тип 2
ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается наносить смазку на шпильки или гайки крепления
кол е с , так как смазанные детали будут затянуты слишком сильно.
ПРИМЕЧАНИЕ
На автомобилях с легкосплавными дисками при замене легкос -
плавных дисков всех четырех кол е с на стальные (например , с зим -
ними шинами ) используйте конические гайки .

Замена колеса
Действия в сложных ситуациях 8-25
8

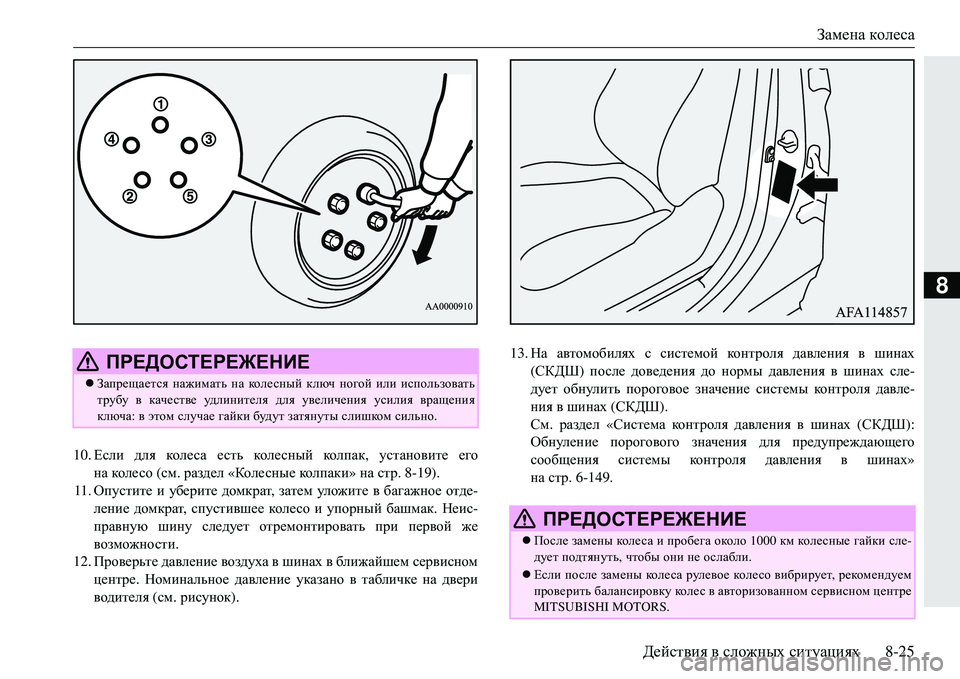

10.Если для кол е с а есть кол е с н ый колпак , установите его
на коле со (см . раздел «Коле сные кол п ак и » на стр . 8-19).
11. Опустите и уберите домкрат , затем уложите в багажное отде -
ление домкрат , спустившее кол е со и упорный башмак . Неис -
правную шину следует отремонтировать при первой же
возможности .
12. Проверьте давление воздуха в шинах в ближайшем сервисном
центре . Номинальное дав
ление указано в табличке на двери
водителя (см . рисунок ). 13.
На автомобилях с системой ко н т рол я давления в шинах
(СКДШ ) после доведения до нормы давления в шинах сле -
дует обнулить пороговое значение системы ко н т р ол я давле -
ния в шинах (СКДШ ).
См . раздел «Система конт роля давления в шинах (СКДШ ):
Обнуление порогового значения для предупреждающего
сообщения с
истемы ко н т р ол я давления в шинах »
на стр . 6-149.
ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается нажимать на коле с ны й ключ ногой или использовать
трубу в качестве удлинителя для увеличения усилия вращения
ключа : в этом случае гайки будут затянуты слишком сильно.
ПРЕДОСТЕРЕЖЕНИЕ
 После замены коле с а и пробега около 1000 км колесные гайки сле -
дует подтянуть , чтобы они не ослабли .
Если после замены кол е с а рулевое коле со вибрирует , рекомендуем
проверить балансировку коле с в авторизованном сервисном центре
MITSUBISHI MOTORS.

Замена колеса
8-26 Действия в сложных ситуациях
8
E00803701684

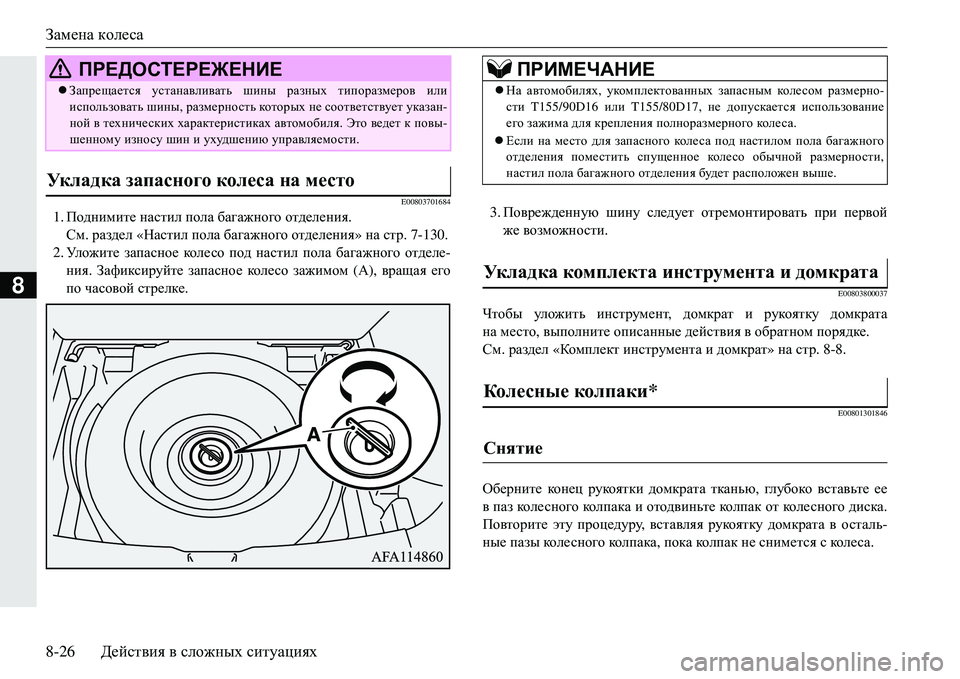

1. Поднимите настил пола багажного отделения .
См . раздел «Настил пола багажного отделения» на стр . 7-130.
2. Ул о ж и т е запасное кол е со под настил пола багажного отделе-
ния . Зафиксируйте запасное кол е со зажимом (А ), вращая его
по часовой стрелке . 3.
Поврежденную шину следует отремонтировать при первой
же возможности .
E00803800037
Чтобы уложи ть инструмент , домкрат и рукоятку домкрата
на место , выполните описанные действия в обратном порядке .
См . раздел «Ком п л ект инструмента и домкрат » на стр . 8-8.
E00801301846
Оберните ко н е ц рукоятки домкрата тканью , глубоко вставьте ее
в паз колесного кол п а ка и отодвиньте кол п ак от колесного диска.
Повторите эту процедуру , вставляя рукоятку домкрата в осталь -
ные пазы колесного колп ака , пока колп ак не снимется с кол е с а .
Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует указан -
ной в технических характеристиках автомобиля . Это ведет к повы -
шенному износу шин и ухудшению управляемости.
Ук л а д к а запасного колеса на место
ПРЕДОСТЕРЕЖЕНИЕПРИМЕЧАНИЕ
 На автомобилях , укомплектованных запасным коле с ом размерно-
сти T155/90D16 или T155/80D17, не допускается использование
его зажима для крепления полноразмерного кол е с а .
 Если на место для запасного кол е с а под настилом пола багажного
отделения поместить спущенное коле с о обычной размерности ,
настил пола багажного отделения будет расположен выше .
Ук л а д к а комплекта инструмента и домкрата
Кол е с н ы е колпаки*
Снятие

Замена колеса
Действия в сложных ситуациях 8-27
8

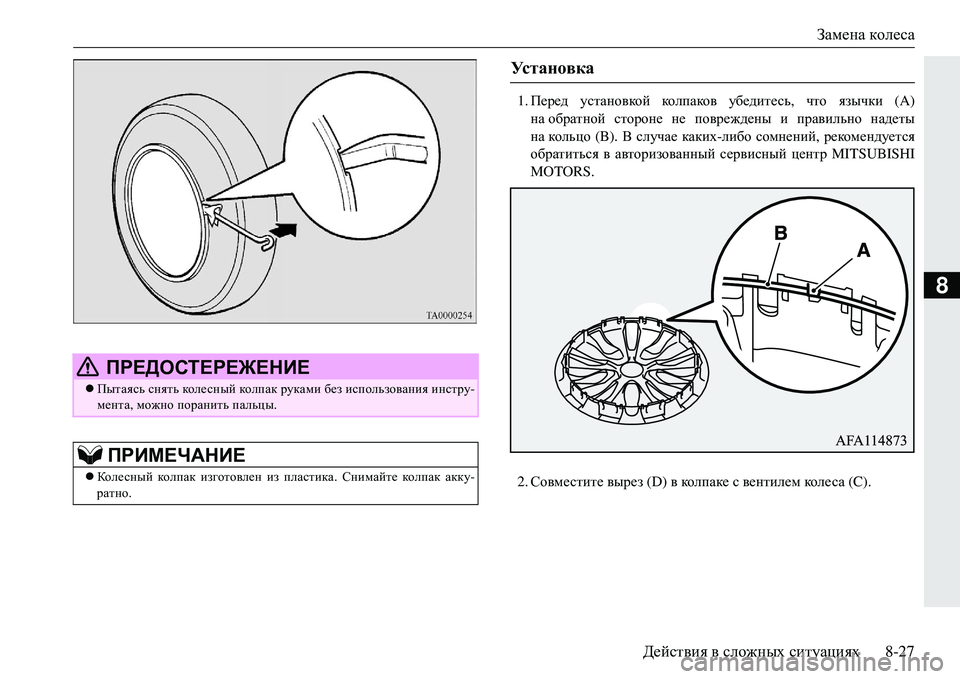

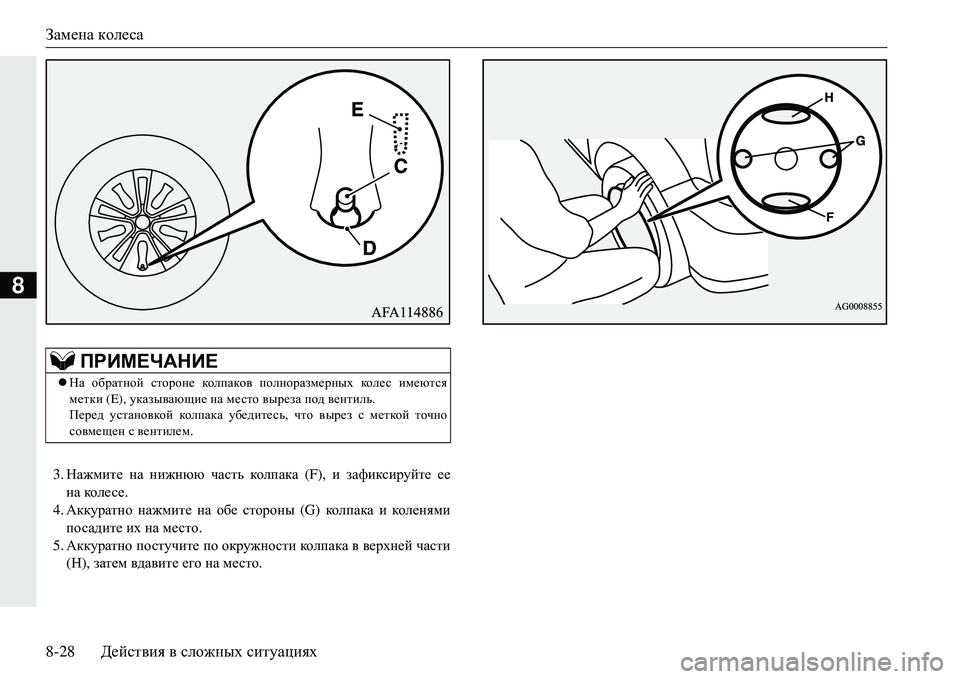

1.Перед установкой кол п ако в убедитесь , что язычки (A)
на обратной стороне не повреждены и правильно надеты
на кольцо (B). В случае каких -либо сомнений , рекомендуется
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS.
2. Совместите вырез (D) в колп аке с вентилем коле с а (C).
ПРЕДОСТЕРЕЖЕНИЕ
 Пытаясь снять колесный колп ак руками без использования инстру -
мента, можно поранить пальцы .
ПРИМЕЧАНИЕ
Колесный колпак изготовлен из пластика . Снимайте кол п ак акку -
ратно.
Ус т а н о в к а

Замена колеса
8-28 Действия в сложных ситуациях
8
3. Нажмите на нижнюю часть колп ака (F), и зафиксируйте ее
на кол е с е .
4. Аккуратно нажмите на обе стороны (G) кол п а ка и кол ен я ми
посадите их на место .
5. Аккуратно постучите по окружности кол п а ка в верхней части
(H), затем вдавите его на место .
ПРИМЕЧАНИЕ
На обратной стороне кол п ако в полноразмерных коле с имеются
метки (E), указывающие на место выреза под вентиль .
Перед установкой колпака убедитесь , что вырез с меткой точно
совмещен с вентилем .
